之前一期小编分享了关于485总线在电路设计方面的抗干扰的技巧以及规范设计，但是这还只是使用485的第一步。当电路板设计完成之后，下面最关键的就是现场布线了，这是很重要的一步。小编在之前遇到过这样因为布线影响总线数据传输的问题，排查起来非常麻烦，因为在布线完成之后发现有问题再要重新布线的话，在人力、物力和财力等方面浪费很大，所以前期的布线规范是很重要的。下面小编就和大家分享一下485总线在现场布线时的一些规范和要求。

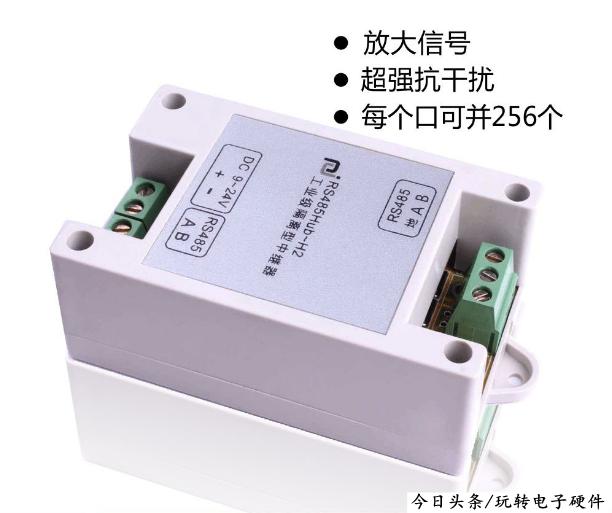

485总线在不同的使用场合要求通信的距离也是不同的，一般从几十米到上千米不等，广泛采用RS-485串行总线标准。RS-485采用的是差分信号传输方式，因此具有抑制共模干扰的能力。加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。如果一些特殊的场合要求距离更远的话就可以加中继，如下图。
485中间继电器
RS-485采用半双工工作方式，任何时候只能有一点处于发送状态。一般情况下是主设备发起数据传输，对应的从机回复数据。RS-485用于多点互连时非常方便，可以省掉许多信号线。应用RS-485 可以联网构成分布式系统，其允许最多并联32台驱动器和32台接收器。

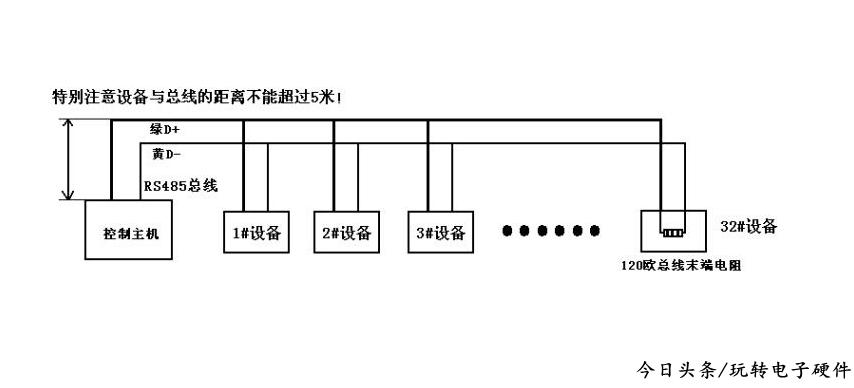

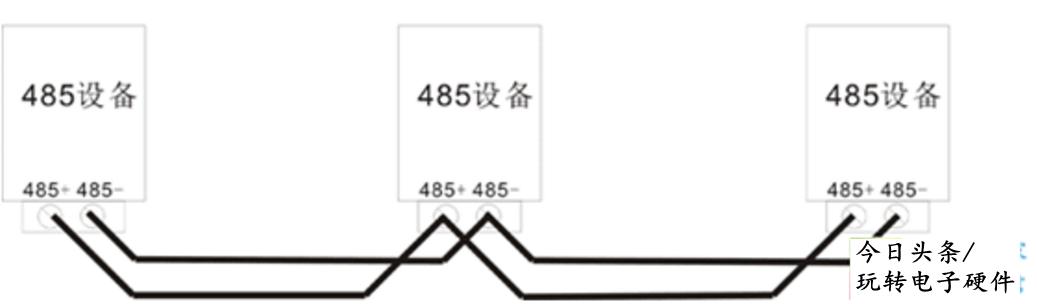

标准的“手拉手”布线方式，这是工业中最普遍的使用方式：
星型拓扑结构：通俗的理解就是从主设备中引出多根线连接从设备单元。这种布线方式最大的优势是布线简单，容易操作，但是也有一个致命的劣势，就是会产生信号反射，导致在数据传输时数据经常出错，信号不稳定。
RS-485总线布线规范
485总线由于其布线简单，稳定可靠等有点，因此广泛使用于监控，门禁对讲，报警、仪表数据采集等多个领域中。
一、485信号线不可以和电源线一同走线，实行强、弱点分开的方式，尽量减少干扰。
2.选择使用普通的超五类屏蔽双绞线就可以，达到一定的抗干扰能力。

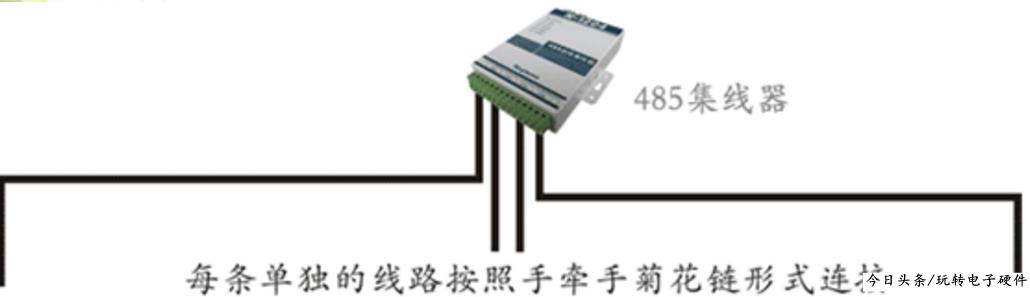

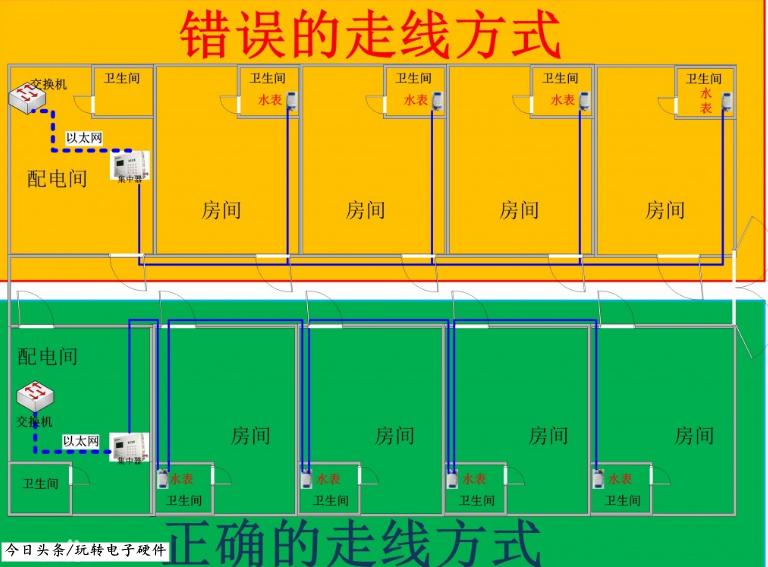

3.485布线借助485集线器和485中继器最号布成“手拉手”的方式。485布线规范是必须要手牵手的布线，不然的话很容易造成信号反射导致总线不稳定。很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规范布线所引起的。
4.485总线必须要接地。而在实际使用过程中要把双绞屏蔽线中的屏蔽线拉出来接GND，这样可以抗共模干扰。
RS-485总线布线规范与施工要求

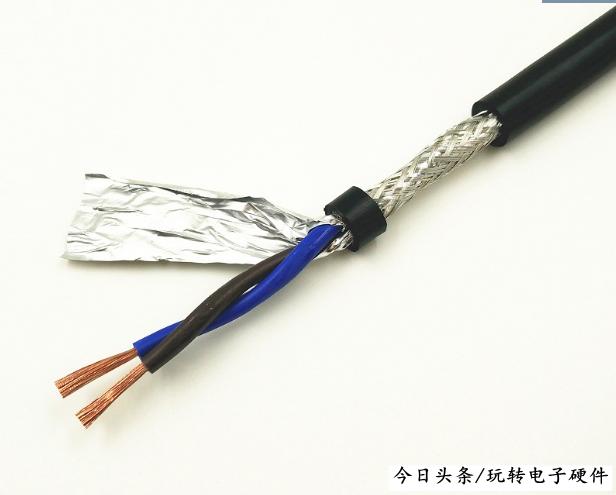

一、系统通信采用RS-485总线，线材选用2芯屏蔽双绞线。（一定要用双绞线，在没有大的电磁干扰场合，可以不加屏蔽,但一定要双绞。）
具体要求：铜质，线径0.5～0.75平方毫米，阻抗38～88欧姆/公里，容抗30～50纳法/公里，绞距20毫米的2芯屏蔽双绞线(如果线的距离不超过500米，可以适当降低线的标准，但必须为双绞线)。
二、信号共地：
● 同一个网段上的所有设备必须具有统一的信号地，以避免共模干扰。
● 单家独立供电时，把同一个网段上所有总线设备的地（黑线）引脚接在一起，由此组成公共信号地。

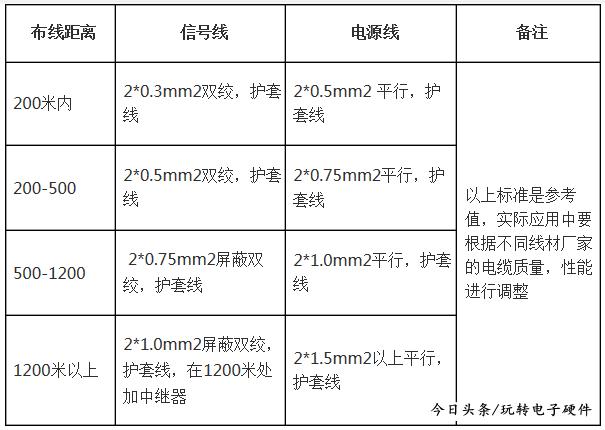

具体可以以下图表中的数据进行参考
希望小编的分享能对大家有所帮助。共同成长，共同进步。
