现场测量，我们称为测绘，通俗点就是量尺寸，画原始结构图，这个是作为一名设计师必须要先学会的技能。（只限于设计小白教学）

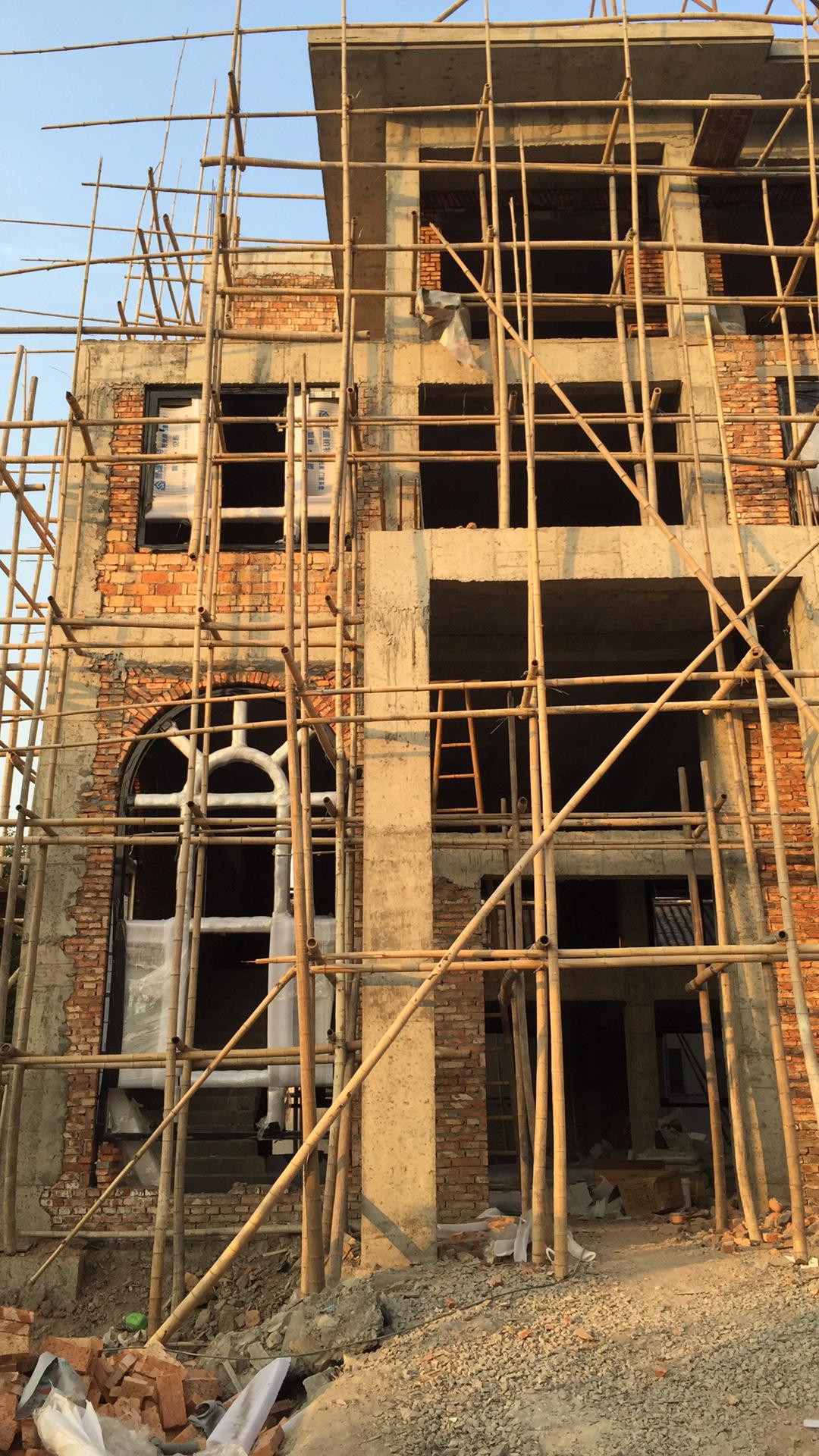

首先，观察建筑物形状及周围环境
因建筑物造型及所在地的关系，部分外观会出现斜面、弧形、圆形、金属造型、退缩、挑空等，因此有必要对建筑物外观进行了解并拍照.另外建筑物四周的状况，有时 也会影响平面图的配置，所以也要做到心中有数。

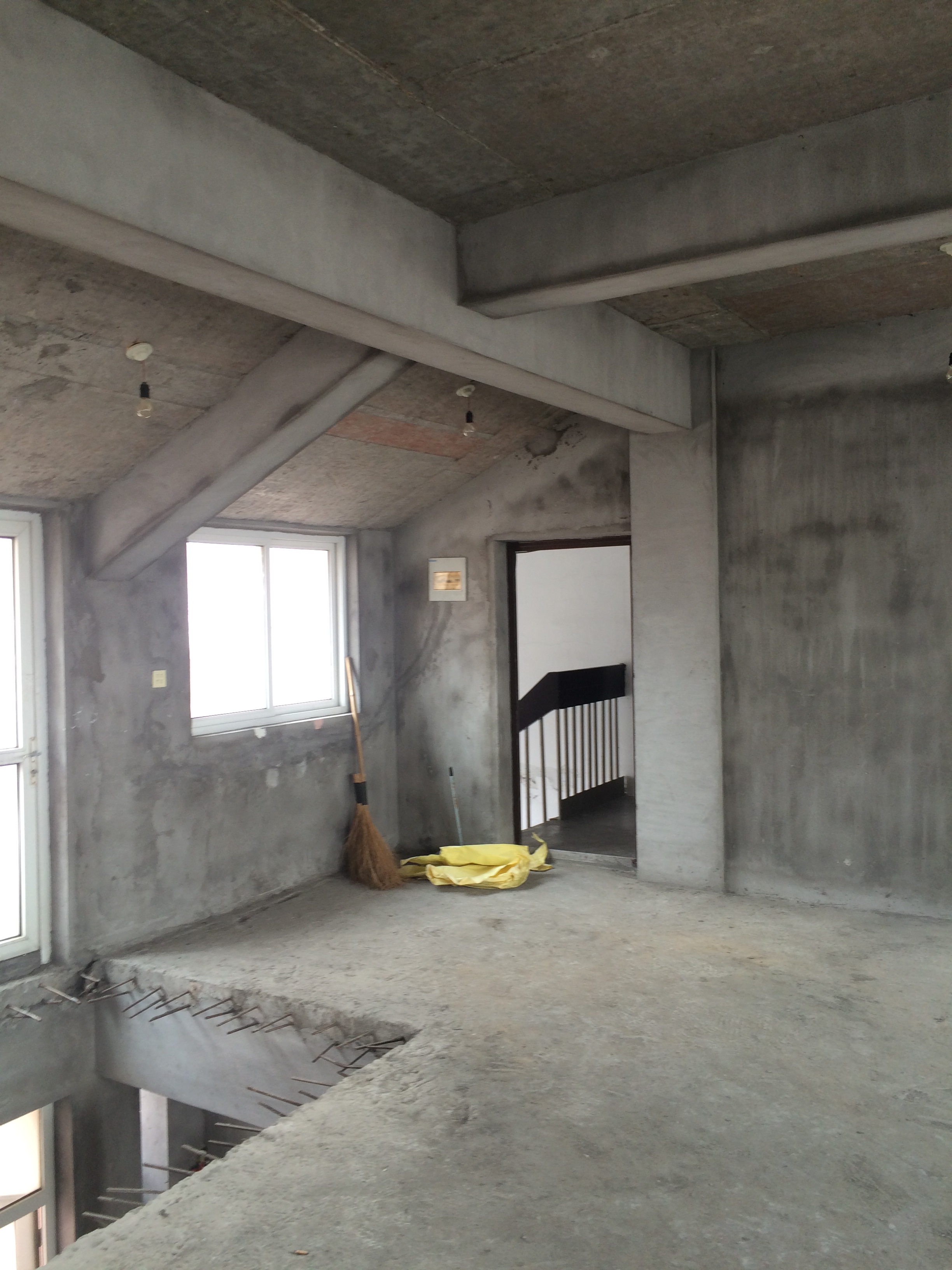

然后进入屋内观察格局形状以及间数，识别建筑结构，承重墙、剪力墙、配重墙、异形柱以及隔墙。

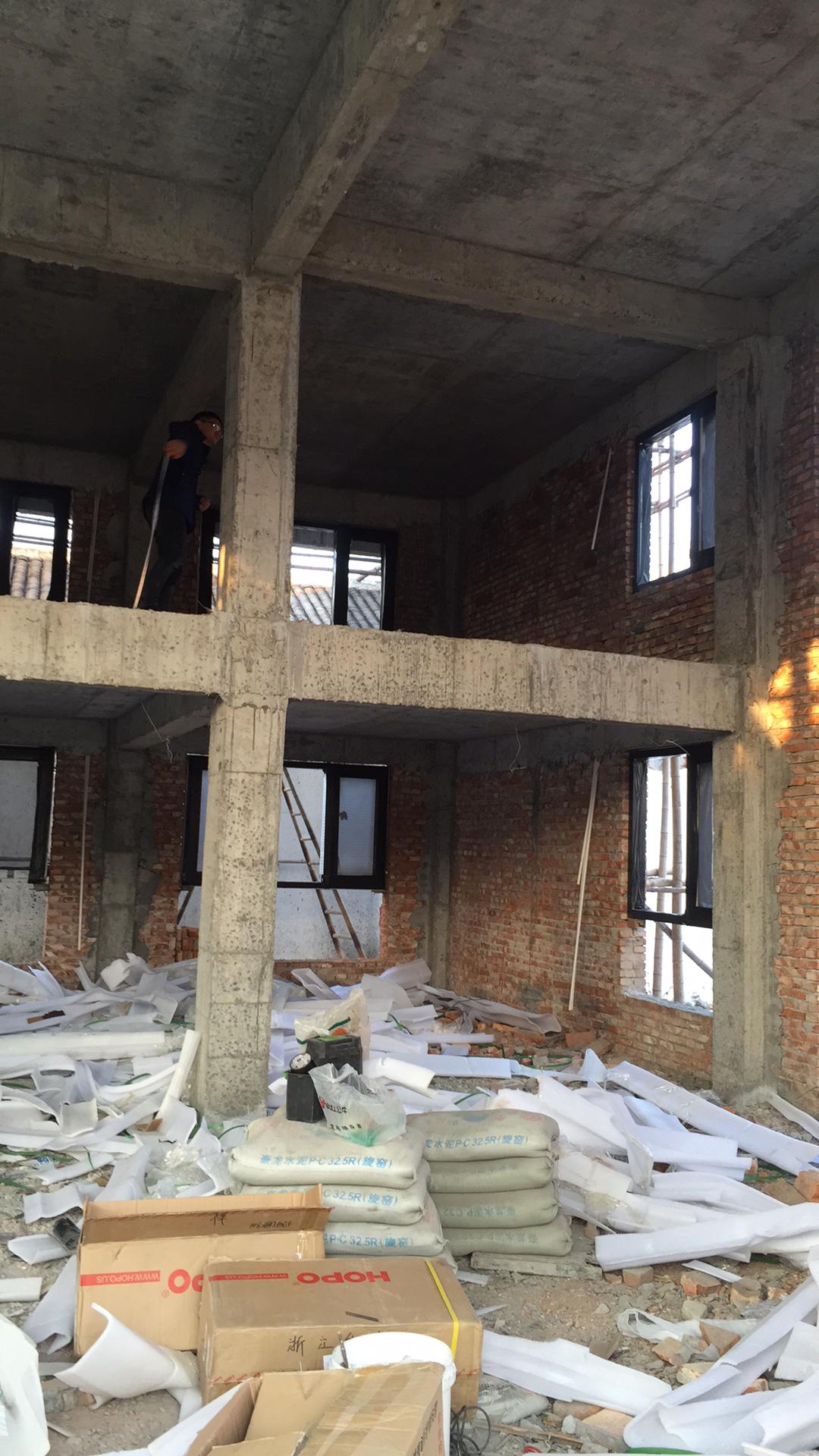

确定承重柱等
接着就可以铅笔勾勒大致的格局，草图画好后就可以从测量了：
从大门入口开始丈量，最后闭合点也是大门入口。顺着墙面做顺时针或者逆时针测量，根据个人习惯就好，尽量避免左边量一下右边量一下，来回跑容易漏尺寸。现场丈量绘制时 用铅笔且用重(粗)线一边测量一边慢慢勾画明确的格局。（当然也可以把细节画好之后再开始 测量）有关柱与管道间的分辨，有几种方法：A敲击，明显有空响的是管道井、通风井、烟道， 反之就是柱子。B观察，看看”柱子”上方是否有梁，有梁是真的柱子，没有梁的反之。C看原始 建筑施工图。 门的测量要标示门宽、门高，一般是W 850*H 2100这类标识方法 窗的测量要标示窗宽、窗高、窗台高，一般是W 1850*H 1800*H台300这类标识方法 标准就是不漏尺寸，自己将来能看懂，能准确制图就好了。

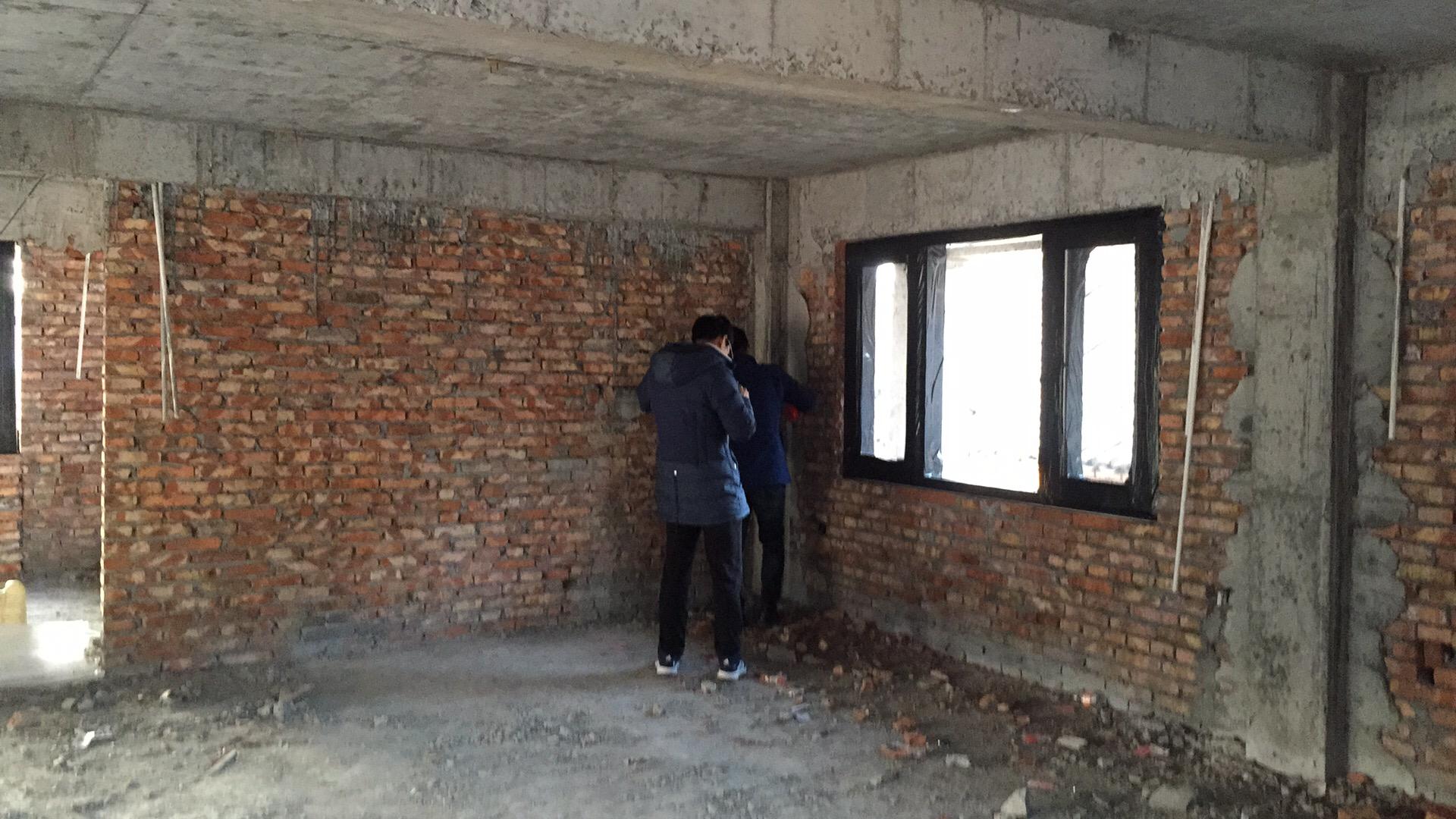

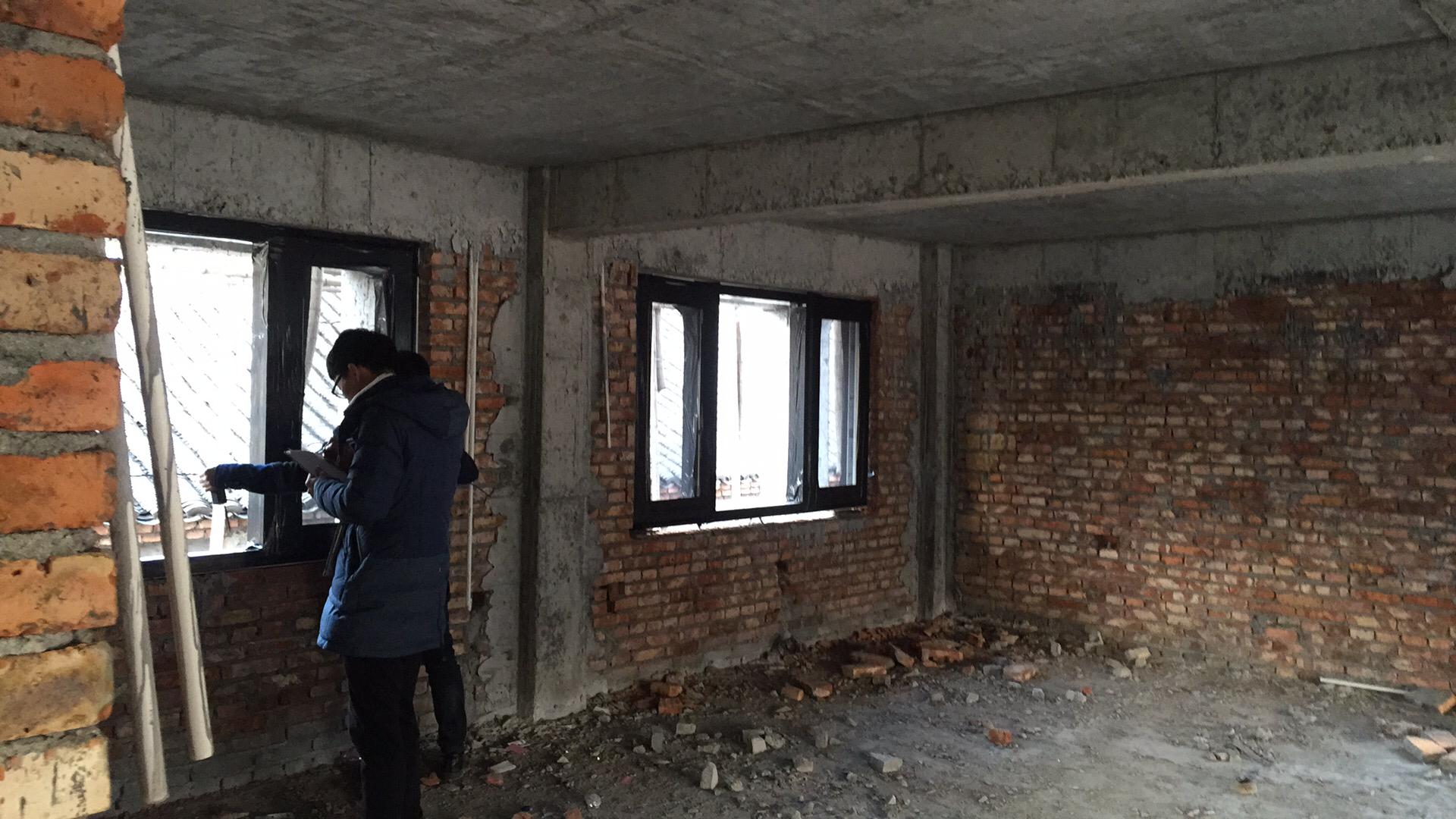

一人量尺寸，一人记录
若是两个人去测量，一定是一位拿卷尺测量，另一位绘制格局及标识尺寸，所以，当一位拿卷尺在丈量及念出尺寸时，另一位需反应他所听到的尺寸数值进行复述以使丈量数值误差减到最低。
报尺寸最好以毫米为单位报
读数建议以毫米为单位来读，例如1280MM读“一二八零”，不用读单位，避免一会读“一米二八”， 一会读“一百二十八”。因为最终制图的时候CAD一般是以MM为单位的，制图过程中不停的转 换单位可能会犯错的，而且不易发现，一旦制图错误得从头查起。
格局都丈量好后，接下来用绿色圆珠笔粗略勾绘大小梁位。再用卷尺丈最室内净高、梁宽、梁下净高度。

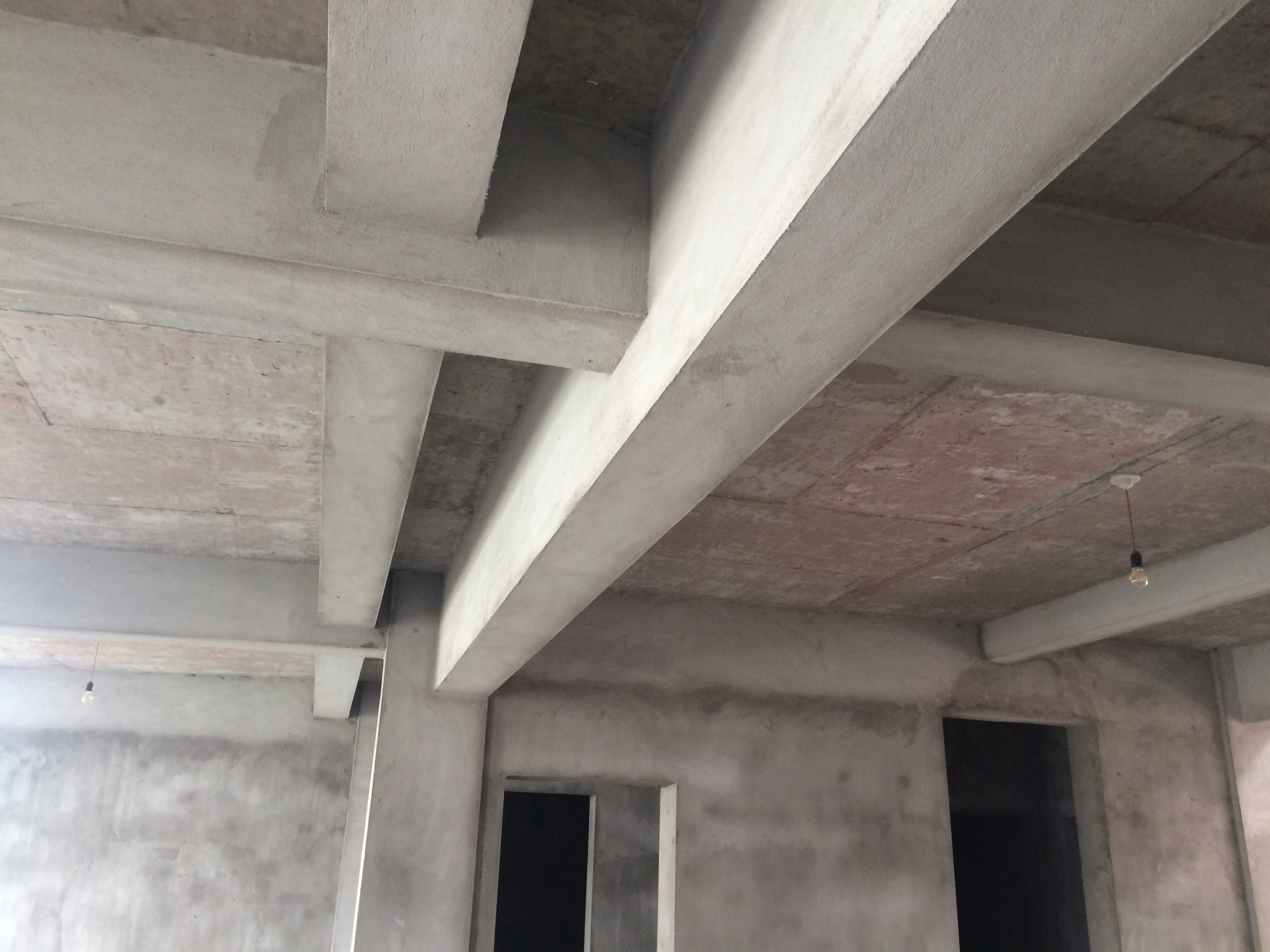

特殊的梁需要拍照
对弱电、给排水、空调排水孔、电控箱、原有设备、可视门铃、地面状况进行拍照或丈量。
电箱位置
最后：
检查现场丈量草图与现场有无问题:若现场丈量尺寸都已绘制完毕，再确认是否有遗漏或有问题之处。现场拍照:站在角落身体半蹲拍照，每一个场景均以拍到天花板、墙面、地面为最佳。尤其是有较复杂的顶面和凹凸 墙面的地方务必拍照存档。

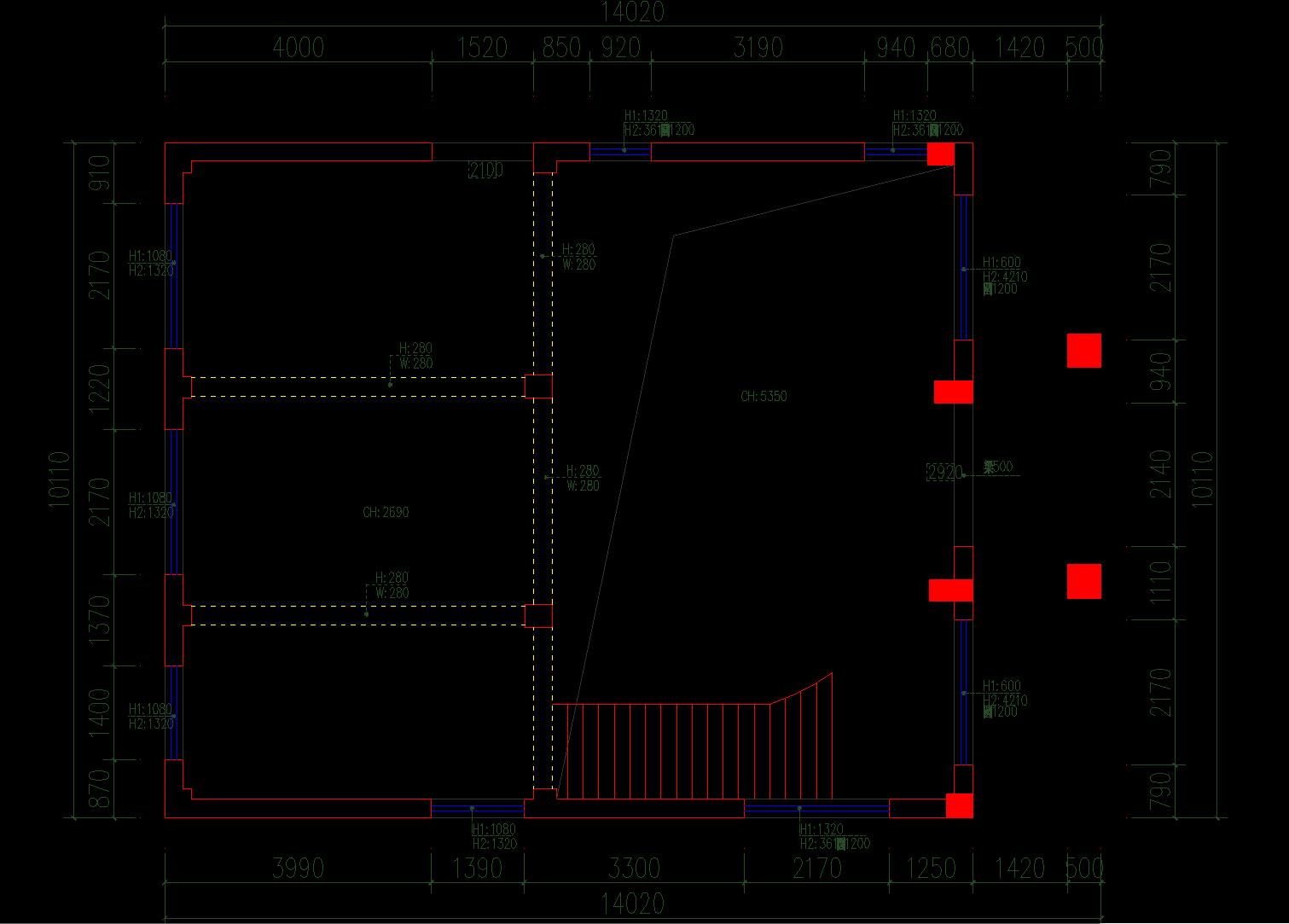

回来绘制CAD图
标明所有的信息
