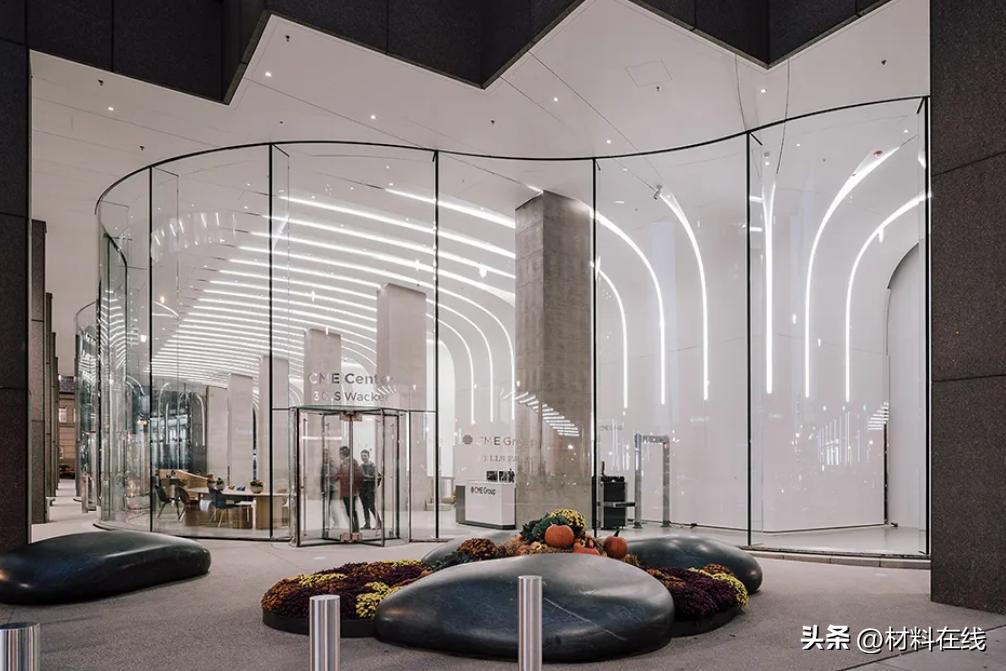

弧形玻璃在建筑、室内中的应用
都对整个空间增添了柔和自然的流动感
给人更高级的美感与格调
那么弧形玻璃是怎么被制作出来的呢？

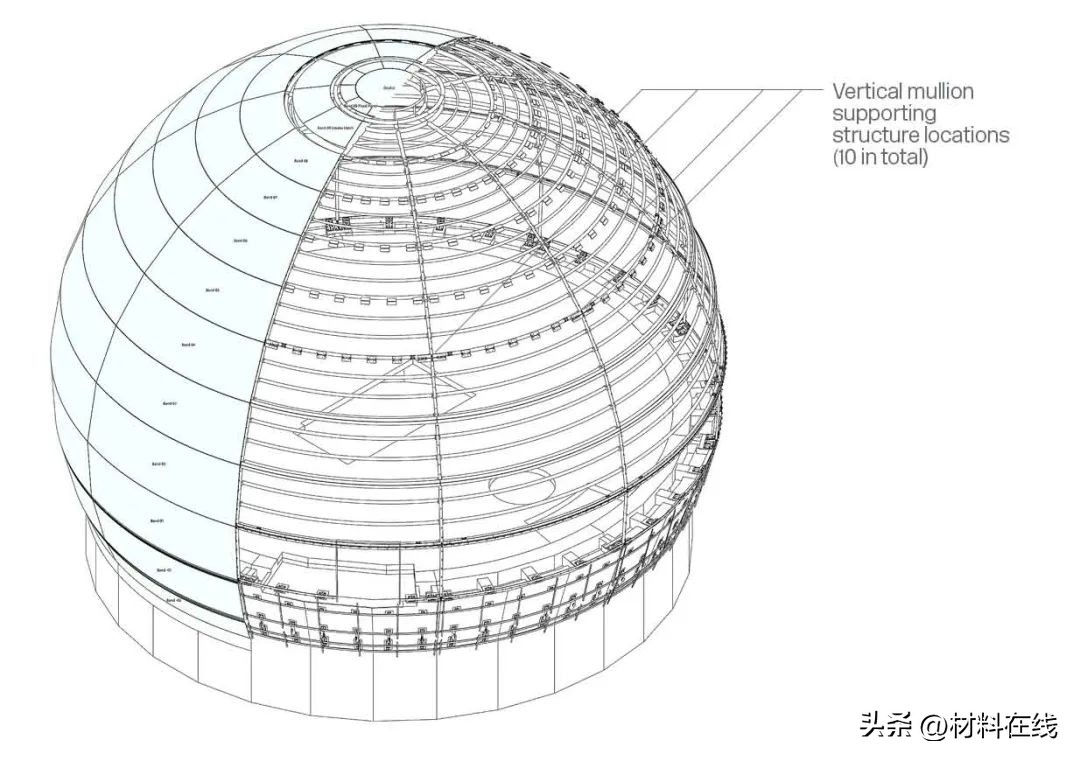

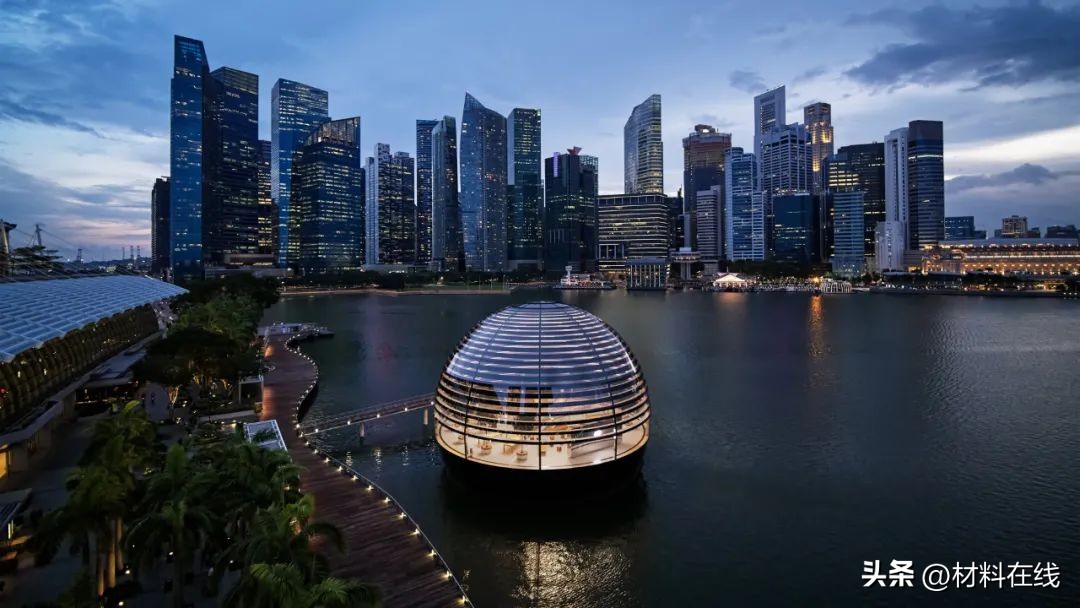

（新加坡苹果旗舰店）
弧形玻璃的制作方式可以分为热弯与冷弯两种热弯技术自19世纪起就开始使用近些年这种加工工艺已很普遍
但运输成本相较平板玻璃则还是贵后来就有了冷弯玻璃技术
优势是相较而言成本低
运输方便、视觉质量也比热弯一样或更好
那接下来就展开说说
01.
什么是热弯玻璃
工艺、效果与限制
热弯曲面玻璃加工的基本原理如下：将裁切好的平板玻璃均匀加热至550ºC（热弯退火）-650ºC（热弯钢化）
左右的温度在此温度下玻璃变为粘塑性状态失去其脆性和刚度
软化后的玻璃平板放在特定弯曲形式的模具上通过重力变形后自然冷却获得退火曲面玻璃或经（夹辊）机械压力成形后并经快速冷却形成钢化曲面玻璃 退火玻璃光学质量更好机械压力成形的钢化曲面玻璃的光学质量则对模具非常敏感
热弯工艺理论上来说
可以通过特定的模具获得各种曲面形式

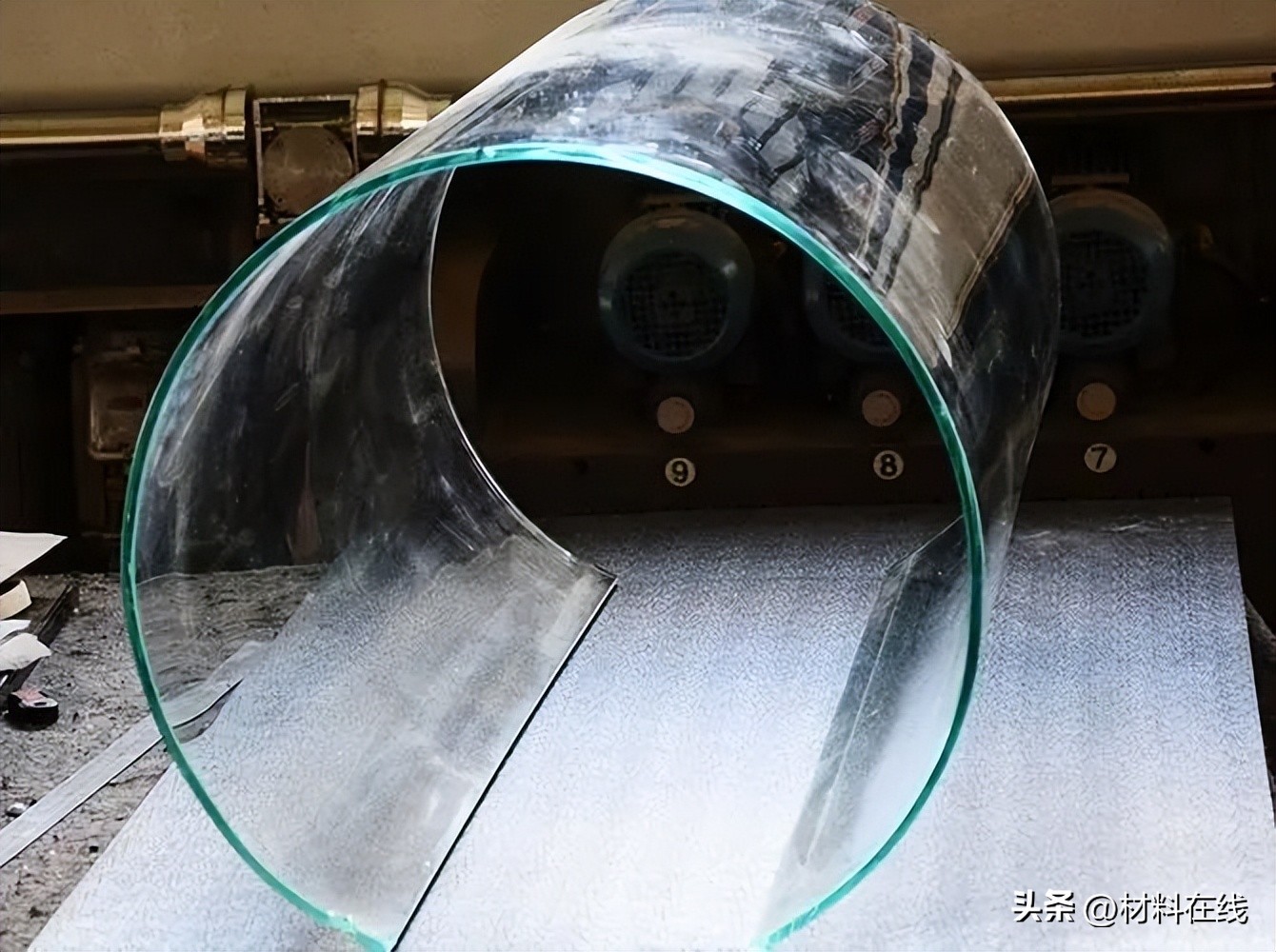

如常见的单曲圆弧形(单一弯)

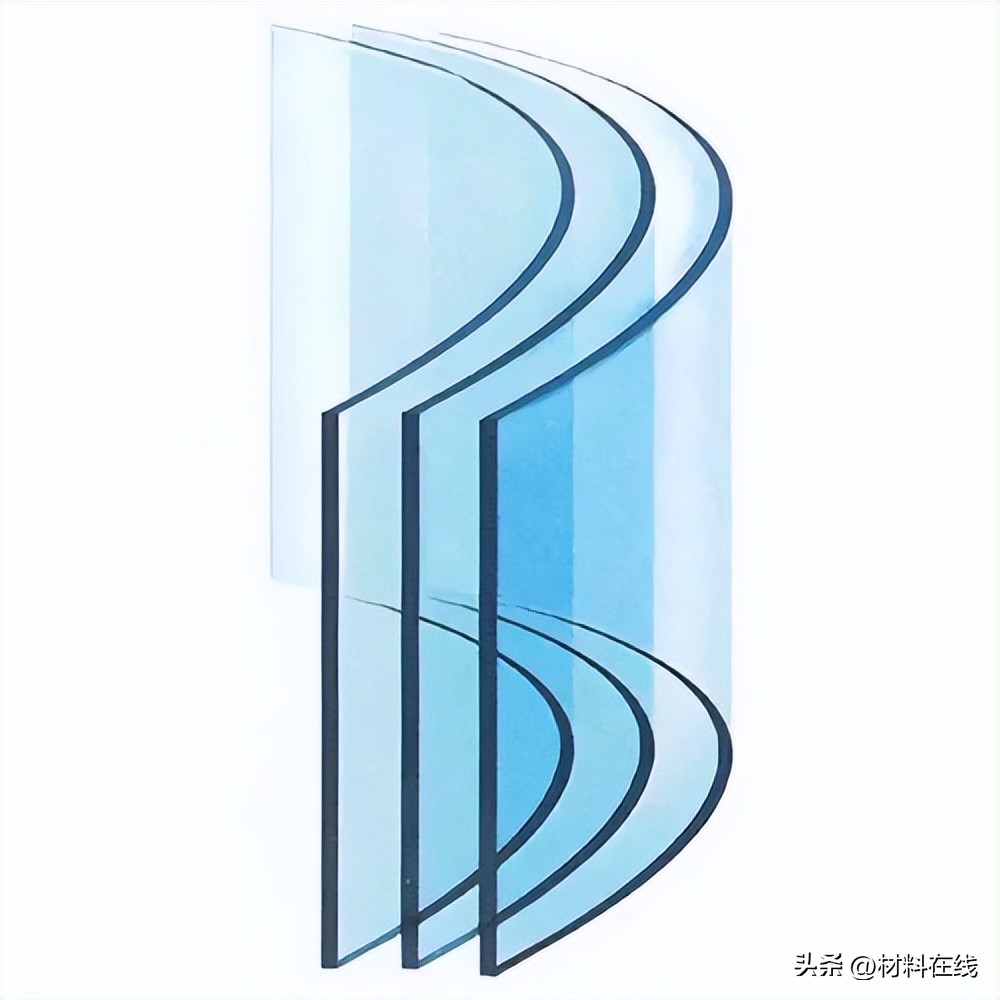

S曲线形(折弯)、球面形(复合弯）
对于单一弯的玻璃来说玻璃热弯是相对容易的▽
折弯热弯玻璃常见的有水族馆玻璃和柜台玻璃折弯玻璃主要的技术难点是
直线边弯曲、折角处易出现模痕等缺陷▽
复合弯玻璃
如球形玻璃、转弯的拱形走廓等在热弯操作上要求有很高的技术水平需要制作准确的模具专业的热弯炉才可完成▽
此外也可以实现各种
复杂的无规律的自由曲面
涂层、彩釉印刷的平板玻璃
一般同样可以热弯曲面玻璃
也同样可以组合为夹层玻璃、中空玻璃▽
如何判断热弯玻璃的质量
1.玻璃表面麻点或模具痕迹最好没有，或者极其轻微
2.“镜像”成像，要求平板部位不变形，弯曲部位是有规律的变形
3.透过玻璃看物品需要清晰且无局部变形4.退火是否到位，也就要求成品还可以裁切、开孔等二次加工而不“自爆”
5.规格尺寸误差参数，弧度比较误差≤2mm，平直度误差≤1mm
应用限制主要是造价和运输成本贵在早期应用中单一弯会比较常见
近些年来也有看到曲面丰富的定制化案例
02.
什么是冷弯玻璃
工艺、效果与限制
如果说热弯玻璃是加热到软化再“掰”那么冷弯玻璃就是“硬掰”
没错，它利用的其实是平板玻璃本身就有的
一定的可变形能力
安装时人工合理压弯安装就位通过多块平板玻璃的压弯扭曲变形
而达到拟合幕墙曲面的效果
冷弯玻璃的工艺一般可分为现场冷弯、车间冷弯以及现场+车间冷弯三种模式
1）现场冷弯模式（最常用） 玻璃面板和框架构件制成平面或者弧面，玻璃面板和框架构件之间施打硅酮结构胶，待硅酮结构胶完全干之后运送到现场，在现场安装时压弯形成预期的形状，并固定在结构构件上。
2）车间冷弯模式（在批量相同或相似面板加工时采用） 玻璃面板和框架构件在车间组合时，通过特殊的构件挤压形成预期形状并施打结构胶固定。然后将已冷弯的框架构件整体运送到现场安装。
3）现场+车间冷弯模式（一般用于双曲面或自由曲面冷弯玻璃） 玻璃面板和框架构件制成平面或者弧面，在车间压弯成型并施打结构胶。待结构胶完全干之后送至现场，现场安装时根据预期形状进行二次压弯，从而达到较为理想的立面效果。
这样一来材料本身的价格和运输成本
自然比热弯玻璃经济的多
但是！对，你们想的没错平板玻璃的是有脆性的
冷弯玻璃适应的曲线变化较小的玻璃幕墙
夹层玻璃特别适合冷弯其冷弯半径相对也可以小一些
中空玻璃也可以采用冷弯的方式形成曲面但由于增加了间隔条、密封胶及空腔相对面临的问题更多这个就需要前期联系对应幕墙专家合作 这里借金螳螂在玻璃幕墙工程中使用的冷弯新技术、新工艺分享的视频
跟各位示意下 冷弯工艺的施工应用
▽
视频来源：金螳螂幕墙
应用限制
所以冷弯技术在造价方面优势很大但对玻璃材质、设计团队、幕墙团队
施工团队均有严格的要求
最大翘曲值需要严格测算把控残
余应力也要确保在可控范围内
在实际运用过程中
需要经过严格的设计计算、试验验证
以及工艺控制，以保证安全可靠
03.
建筑中曲面玻璃的应用
热弯+冷弯合集 SANAA改造的莎玛丽丹百货公司项目 超大双曲热弯玻璃▼
纽约市的Nordstrom旗舰店
超大双曲热弯玻璃▼
新加坡滨海湾金沙酒店苹果商店 超大双曲热弯玻璃
▼
香港新艺术博物馆
半径最小的热弯玻璃圆柱
▼
台北表演艺术中心 热弯S型玻璃
▼
美国纽约IAC大楼
冷弯工艺
▼
俄罗斯莫斯科进化塔 冷弯工艺▼
法国斯特拉斯堡火车站
冷弯玻璃▼
以上就是本期内容如果您还有其他疑问或补充可以在下方评论区留言
