220伏机械式电压力锅，不带数显电源板
款。
品字插座上共引出来四根线，一根是蓝色
的线（零线），一根是红色的线（火
线），两根是黄绿双色的线（地线）。
磁钢上共引出来两根线，一根是白色的
线，另一根是黑色的线。
品字插座的一根黄绿双色的线（地线），
接在电压力锅旁边的外壳上，另一根接在
电压力锅的锅底的外壳上。
品字插座的一根红色的线（火线），接一
个温度保险，温度保险的另一端再接一根
红色的线，这第二根红色的线的另一端接

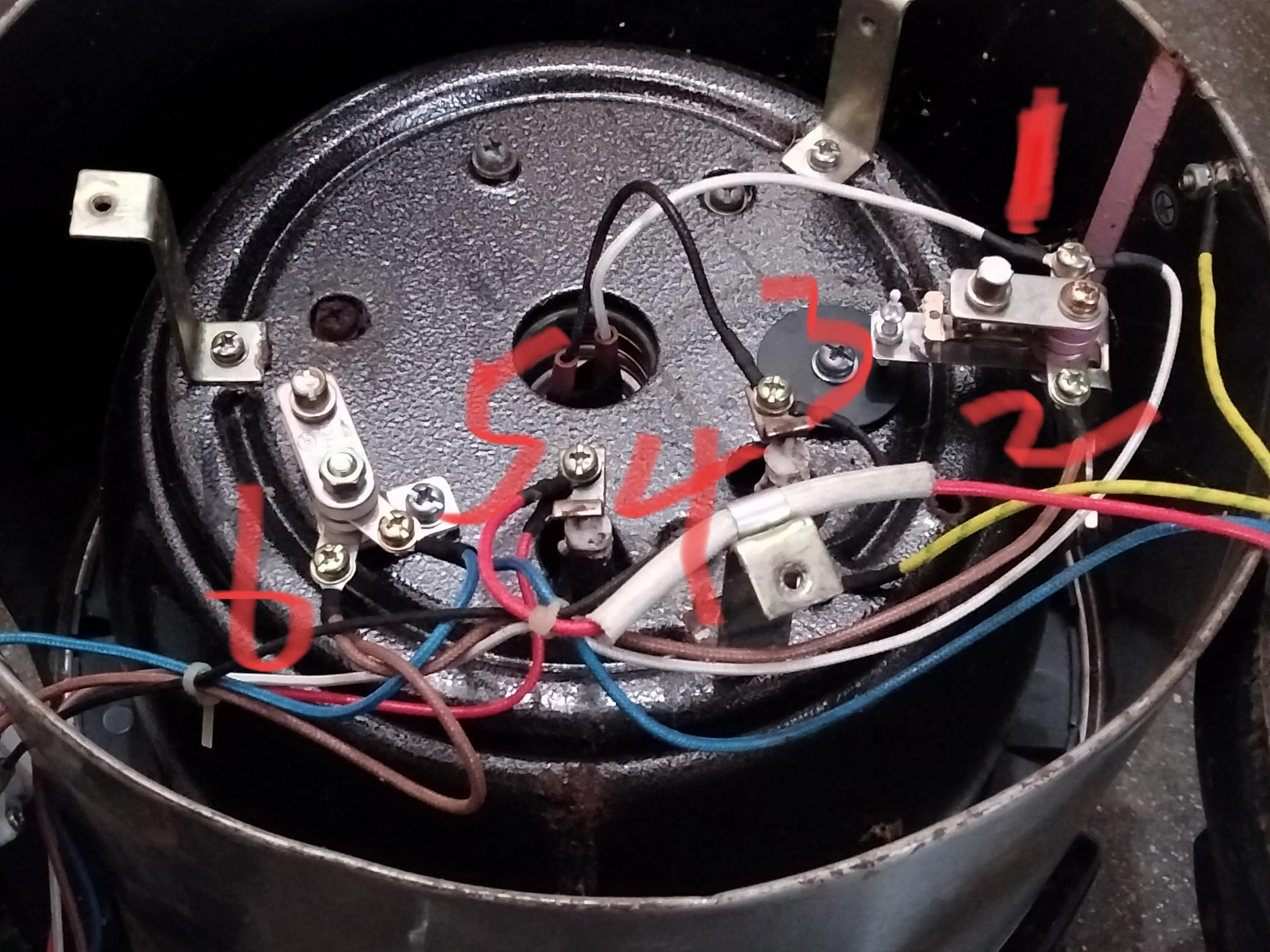

图三所示标注数字4的接线柱上（再接一
根红色的线），这第二根红色的线的另一

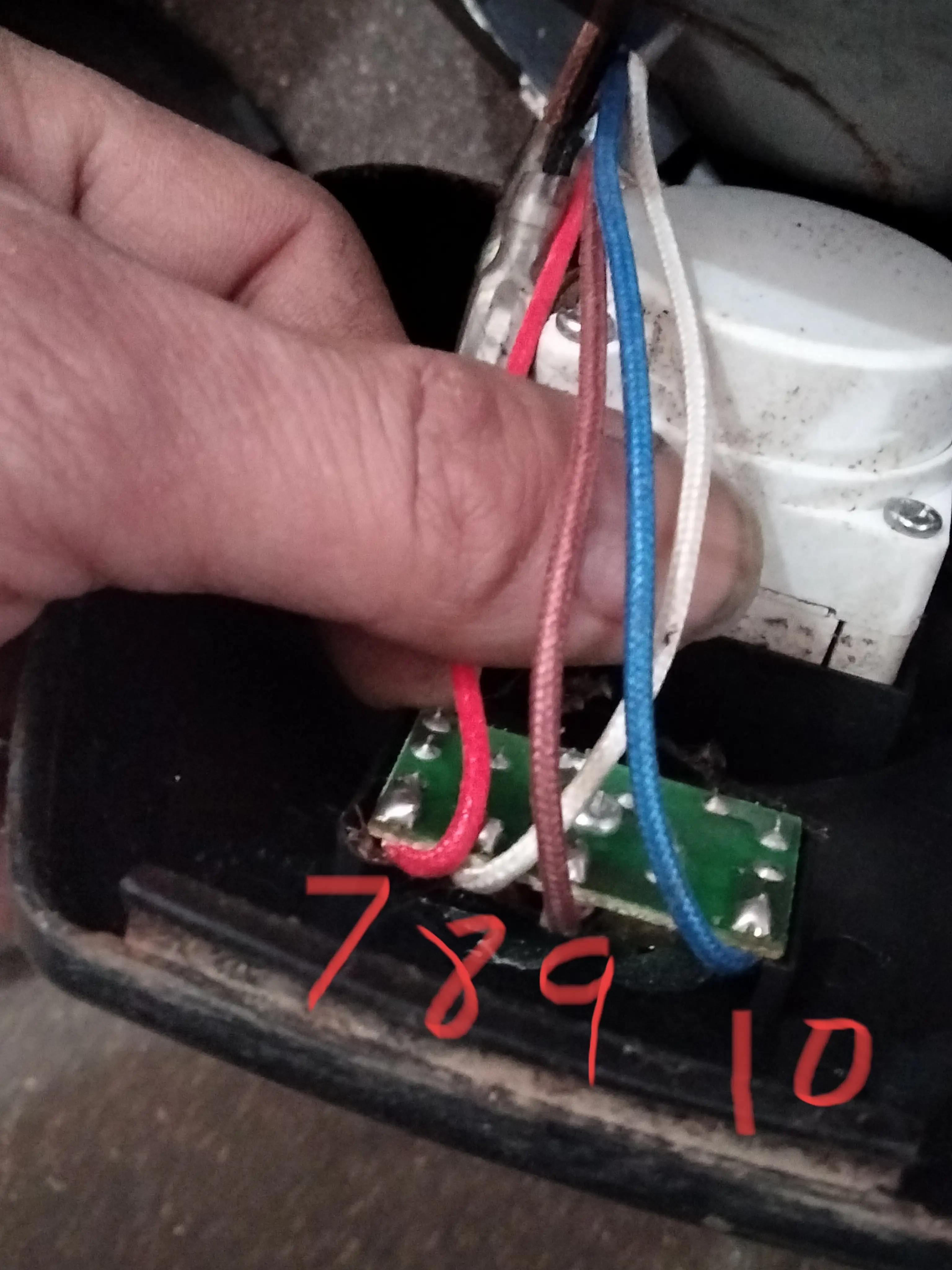

端接在图四所示标注数字7的接线柱上。
图三所示标注数字1的接线柱上共接两根
白色的线，一根是磁钢引出来的白色的
线，第二根白色的线的另一端接在
图四所示标注数字8的接线柱上。
图三所示标注数字3的接线柱上，共接两
根黑色的线，一根是磁钢引出来剩下的那
根黑色的线，第二根黑色的线的另一

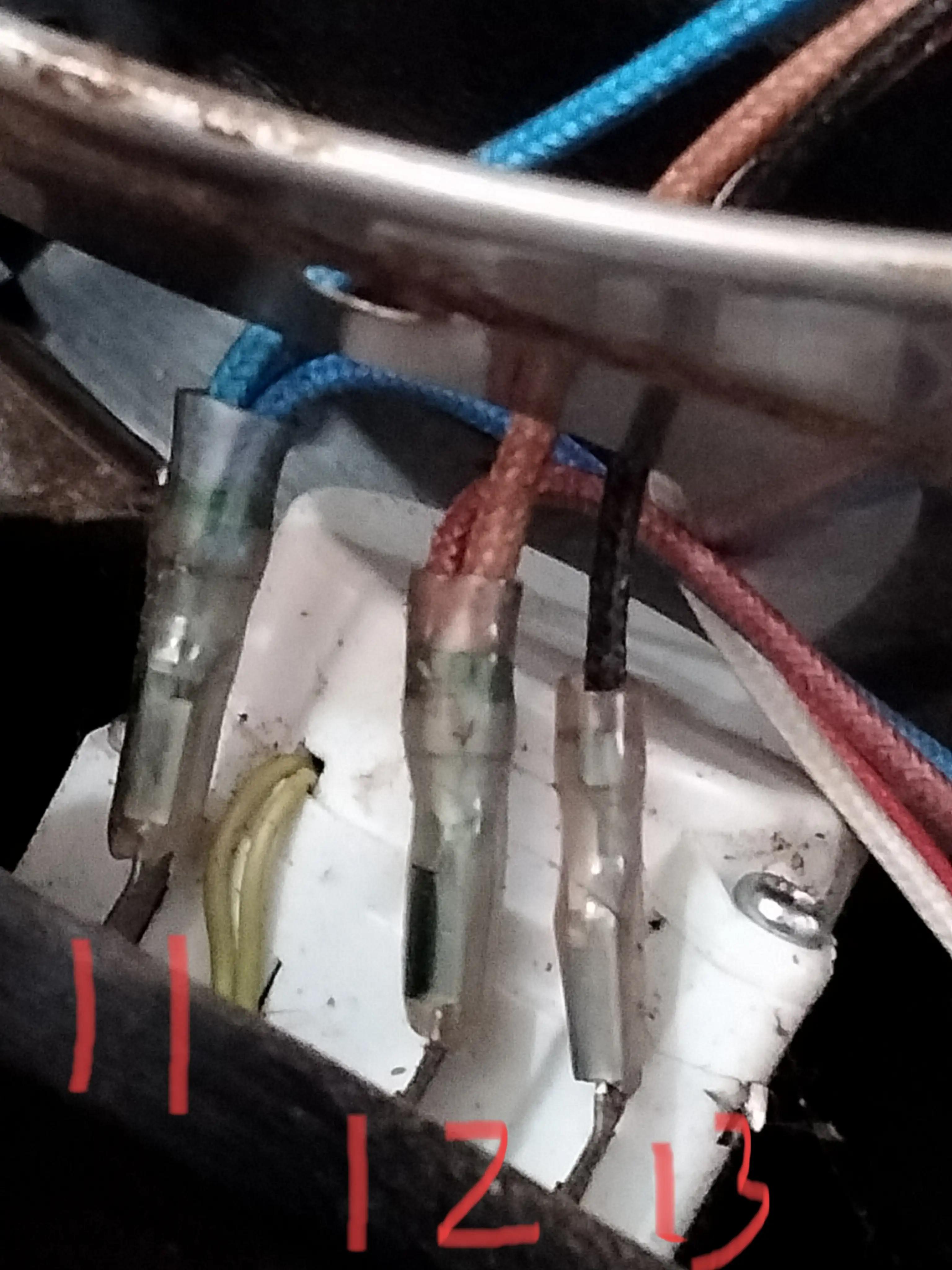

端接在图五所示标注数字13的接线柱上。
图三所示标注数字2的接线柱上，接一根
棕色的线，另一端接图三所示标注数字
6的接线柱上（再接一根棕色的线），
这第二根棕色的线的另一端接图五所示
标注数字12的接线柱上（再接一根棕色的
线），这第二根棕色的线的另一端接
图四所示标注数字9的接线柱上。
品字插座引出来的蓝色的线（零线），接
在图三所示标注数字5的接线柱上（再接
一根蓝色的线），这第二根蓝色的线的另
一端接图五所示标注数字11的接线柱上
（再接一根蓝色的线），这第二根蓝色的
线的另一端接图四所示标注数字10的接线
柱上。

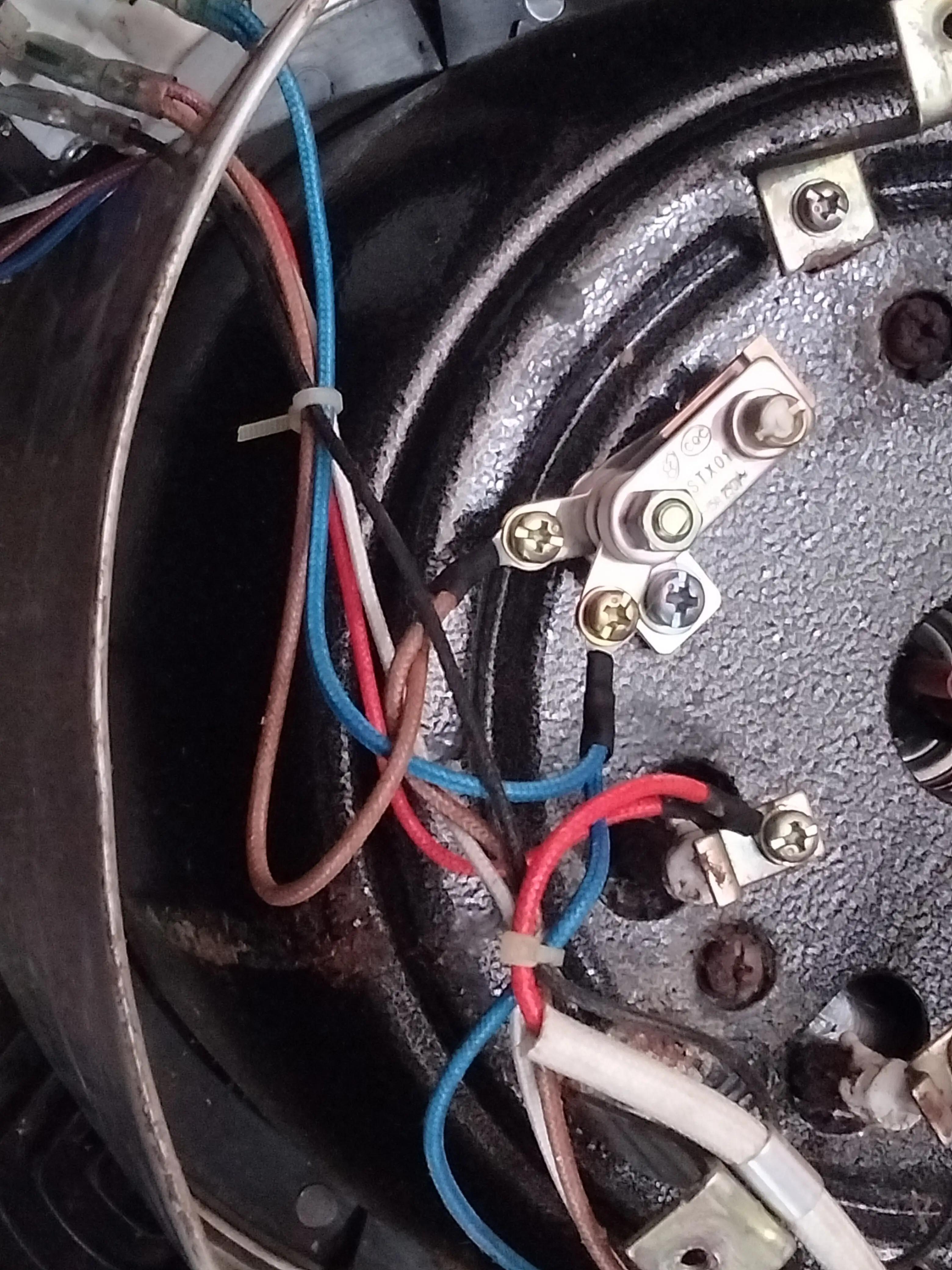

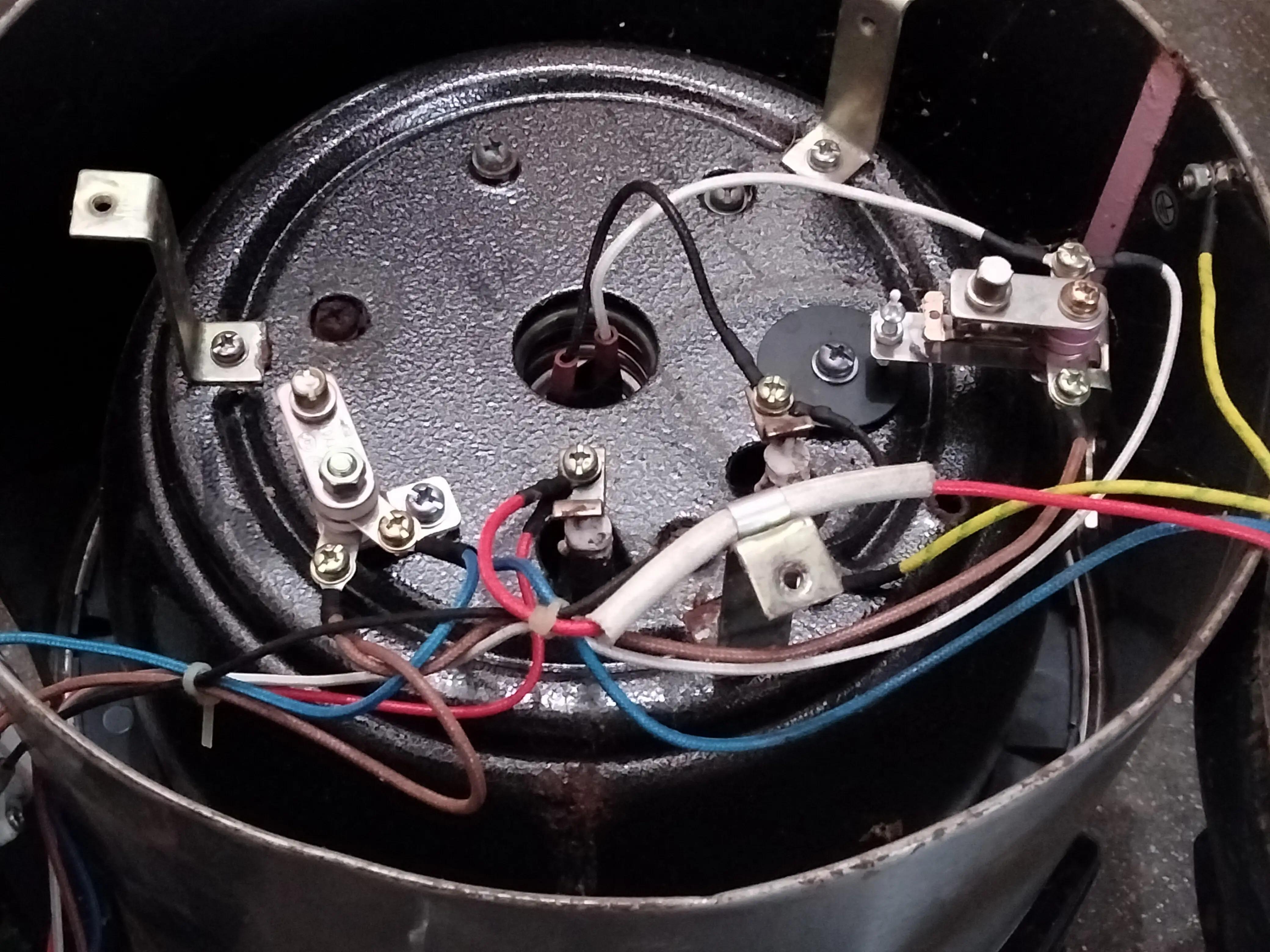

图一
图二
图三
图四
图五
