solidworks圆弧钣金展开下料。

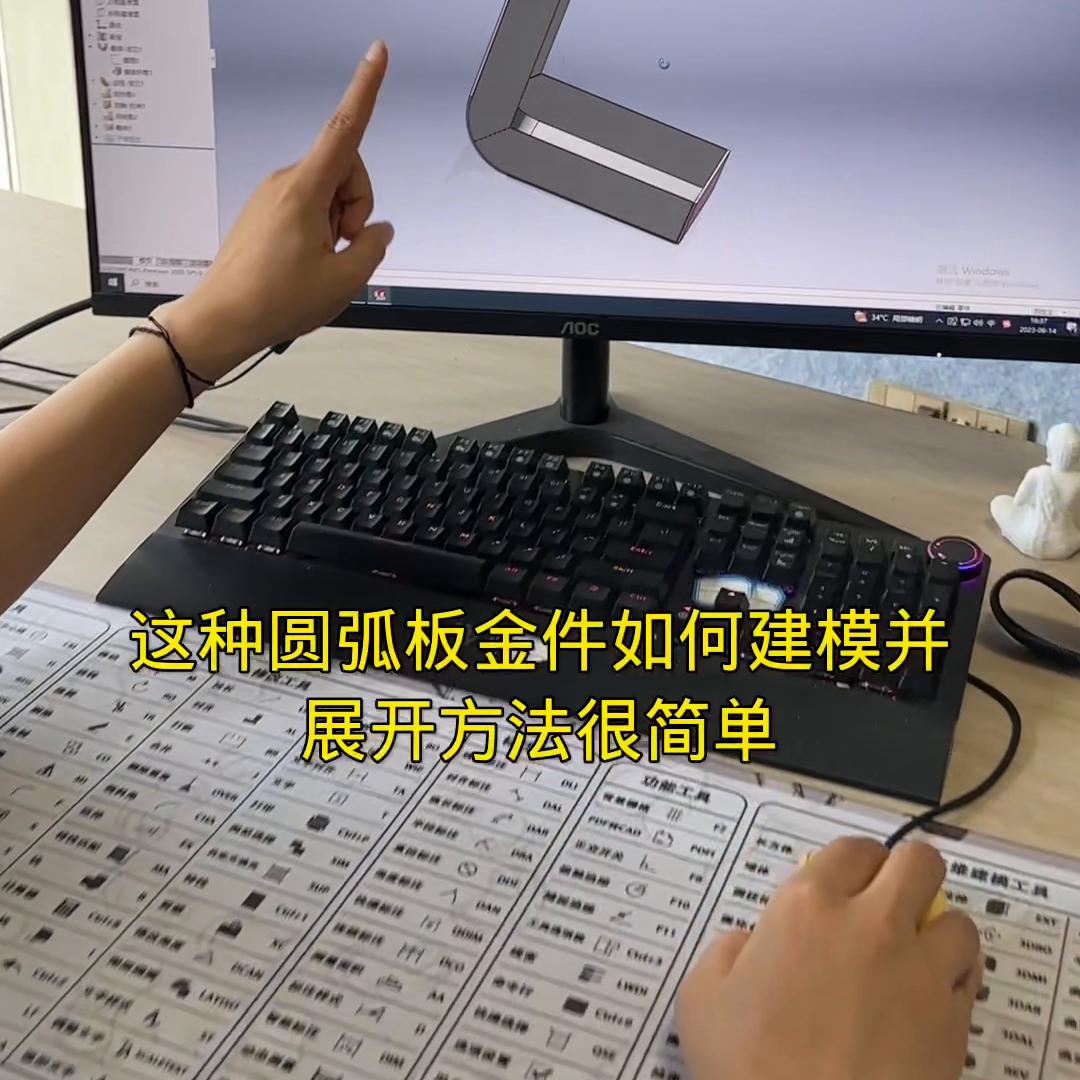

这种圆弧板金件如何建模并展开方法很简单。
·首先在前视基准面画出这样的一个草图，然后执行基体法兰，拉伸的方向选择两侧对称，距离改为60，厚度1.2折弯半径0.2。
·然后执行边线法兰选择第一条边，第四条边。然后在左下角将法兰的长度改为20，法兰位置选择第三个折弯在外，点击对勾。
·接下来执行上方的闭合角要延伸的面，选择这个侧面，选择对应的这个面，然后在左侧点击对勾完成闭合。

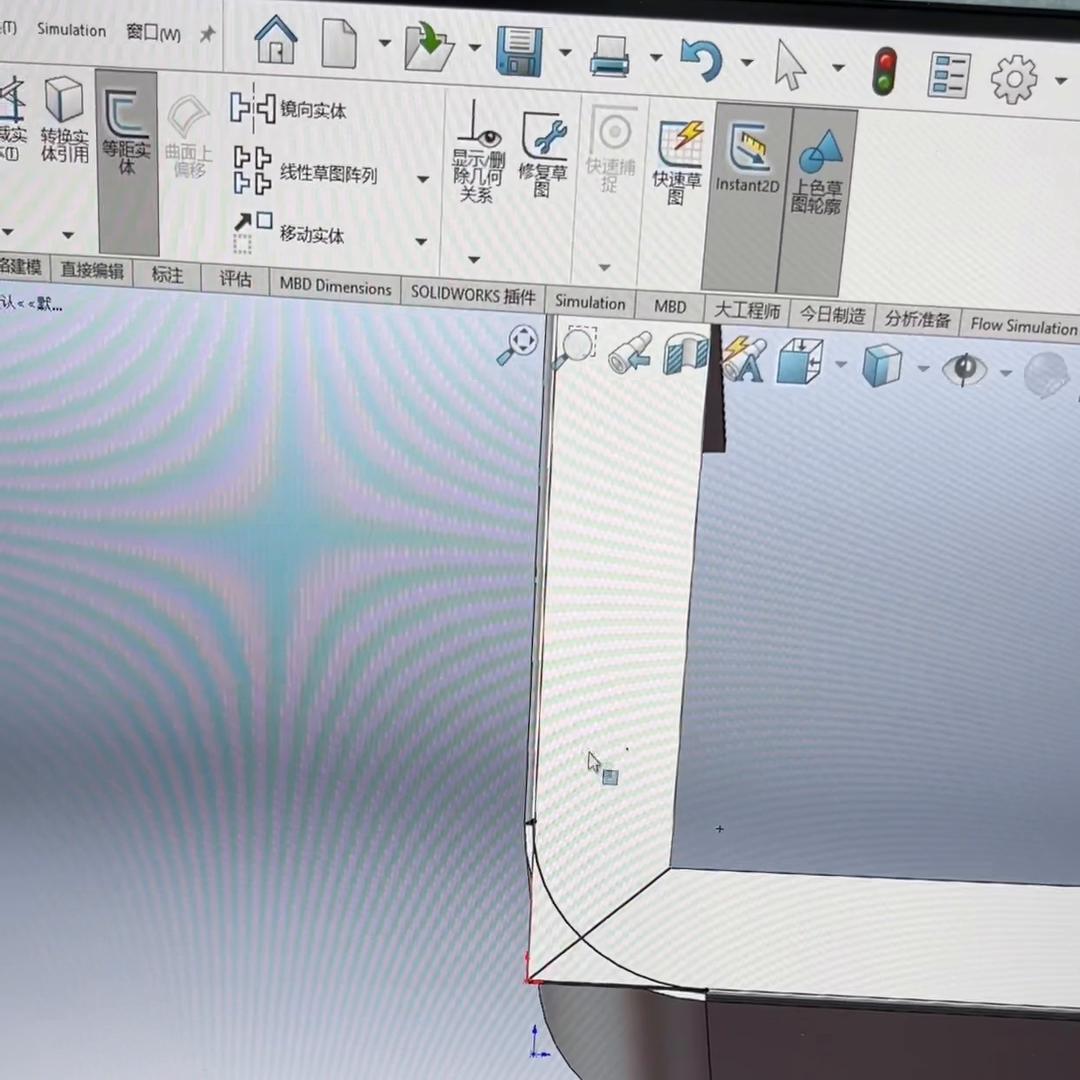

·接下来选中这个面进入草图绘制的环境，进来之后单击上方的转换实体引用，要转换的对象选择下方的圆弧，点击对勾执行等距等距对象选择这个圆弧。然后在左侧把等距距离改为15，勾选顶端加盖，执行拉伸切除。
·然后在左侧勾选与厚度相等，点击对勾完成切除。再次执行上方的闭合角，闭合的对象选中第一个面，然后再选中第二个面左上角点击对勾。

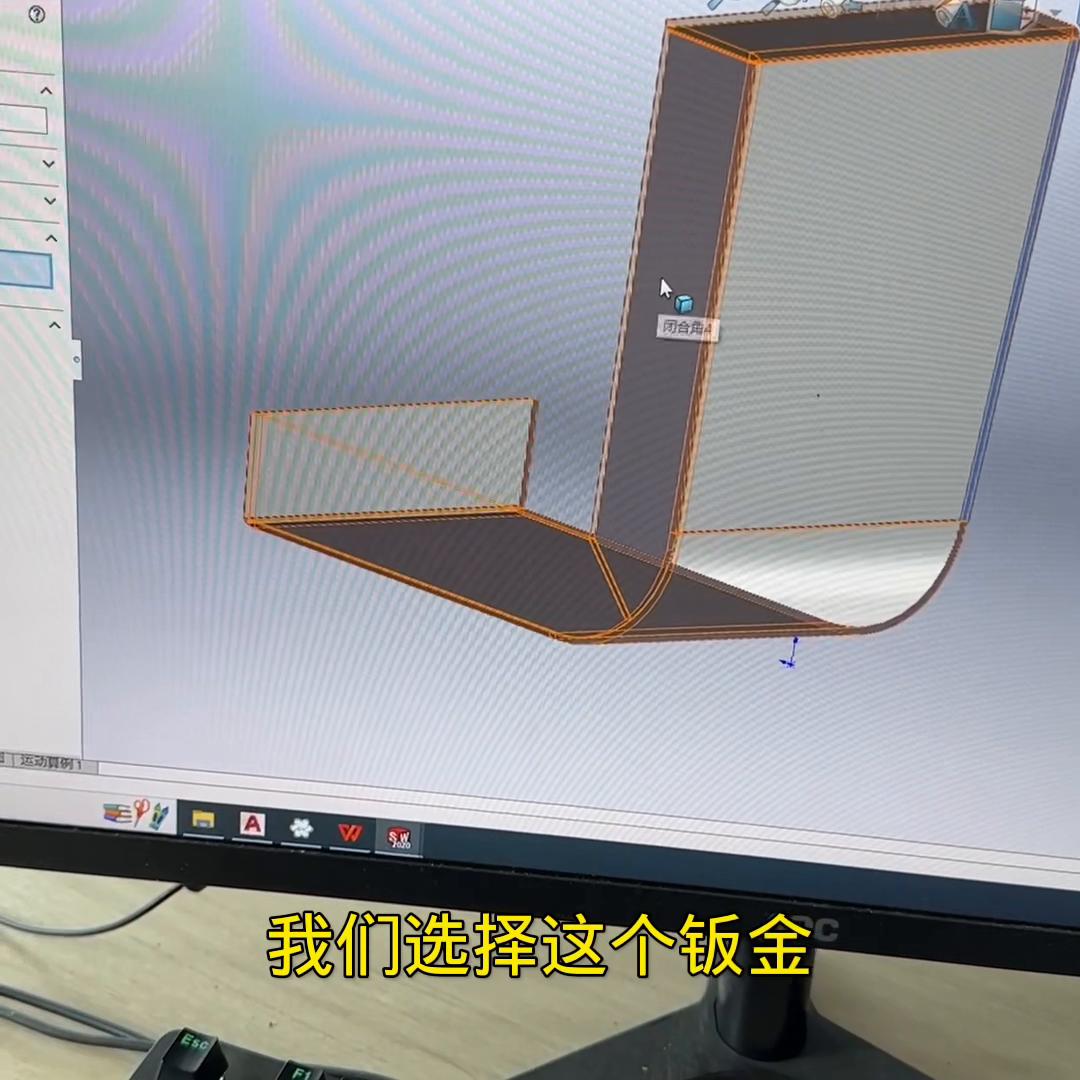

·接下来执行上方的镜像工具，镜像的基准面选择这个钣金的侧面要镜像的实体，然后点击对勾。这样的一个钣金件就建模完成了。
看一下它的展开之后的情况，这就是展开下料图。如果你也想要从零开始系统的、全面的去学习这个SW软件，我推荐你学习这套零基础到精通全套的视频课程，包含了草图零件建模、工程图钣金装配体、曲面建模和运动仿真。总共155节课，手机电脑都可以观看学习长期有效，并且还会赠送免费的sw软件安装包以及软件安装教程。
