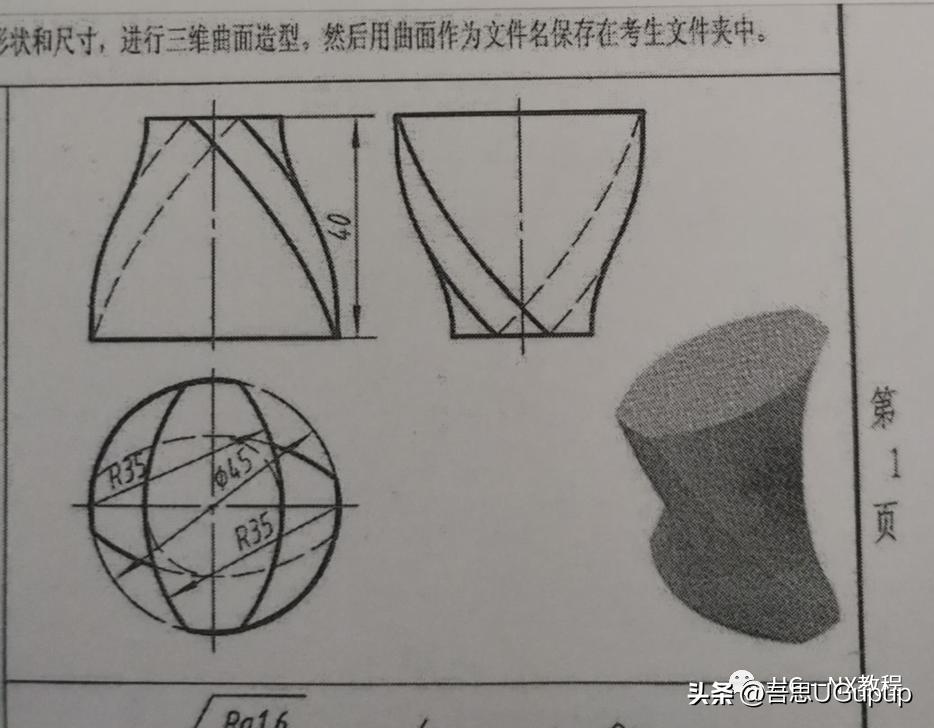

今天分享一个学员的考试测试题，这样的曲面样式如何建模出来，教你一个手动建模的靠谱方案，学习冲冲冲！
建模过程：

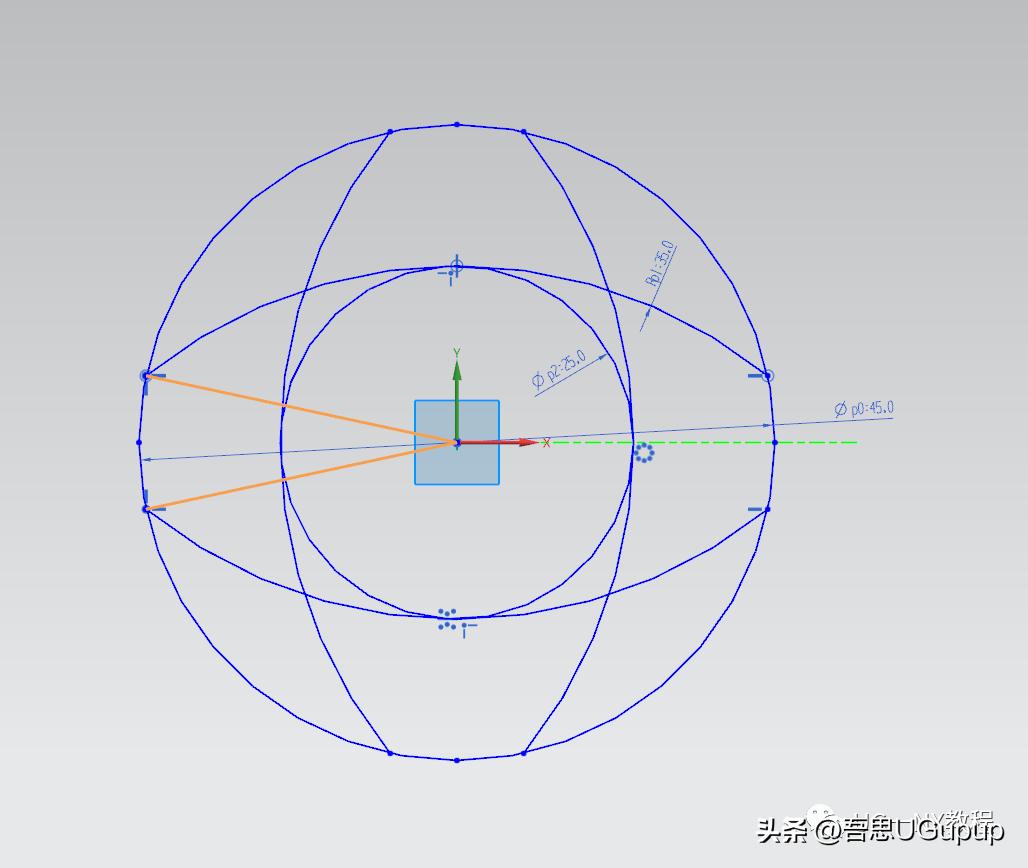

1.首先打开UG，绘制俯视图草图，这里多做两根直线后面用得到。

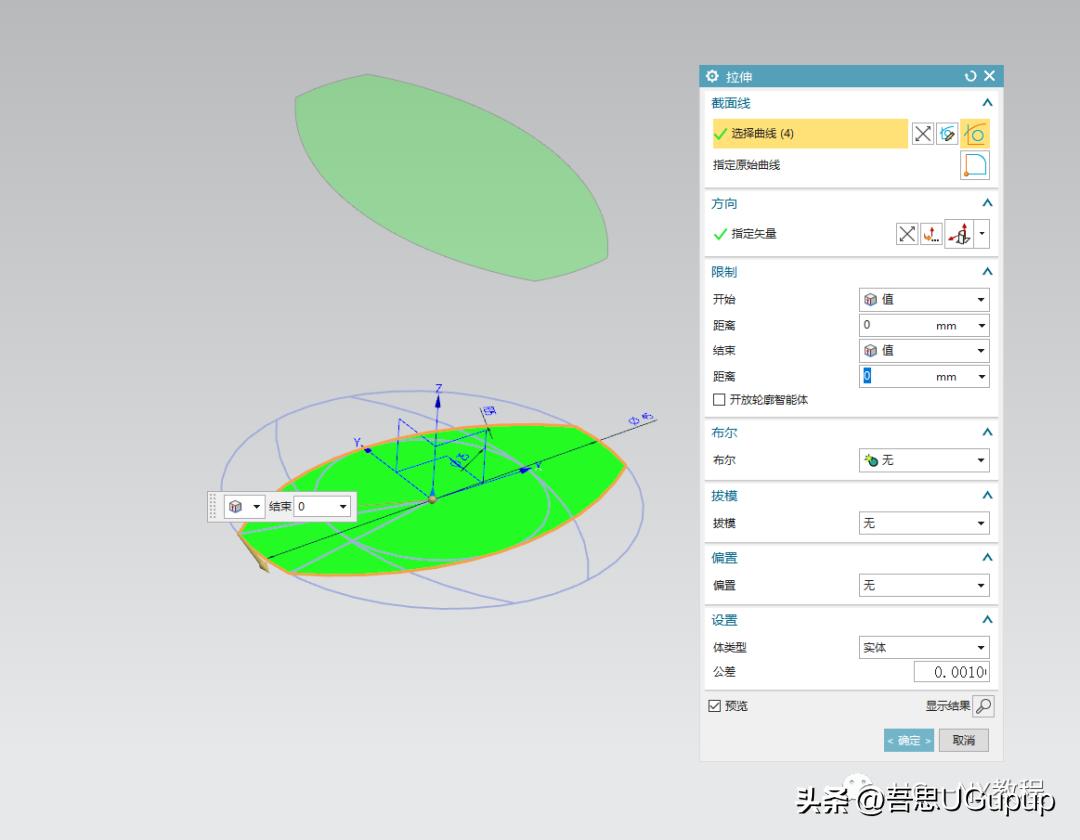

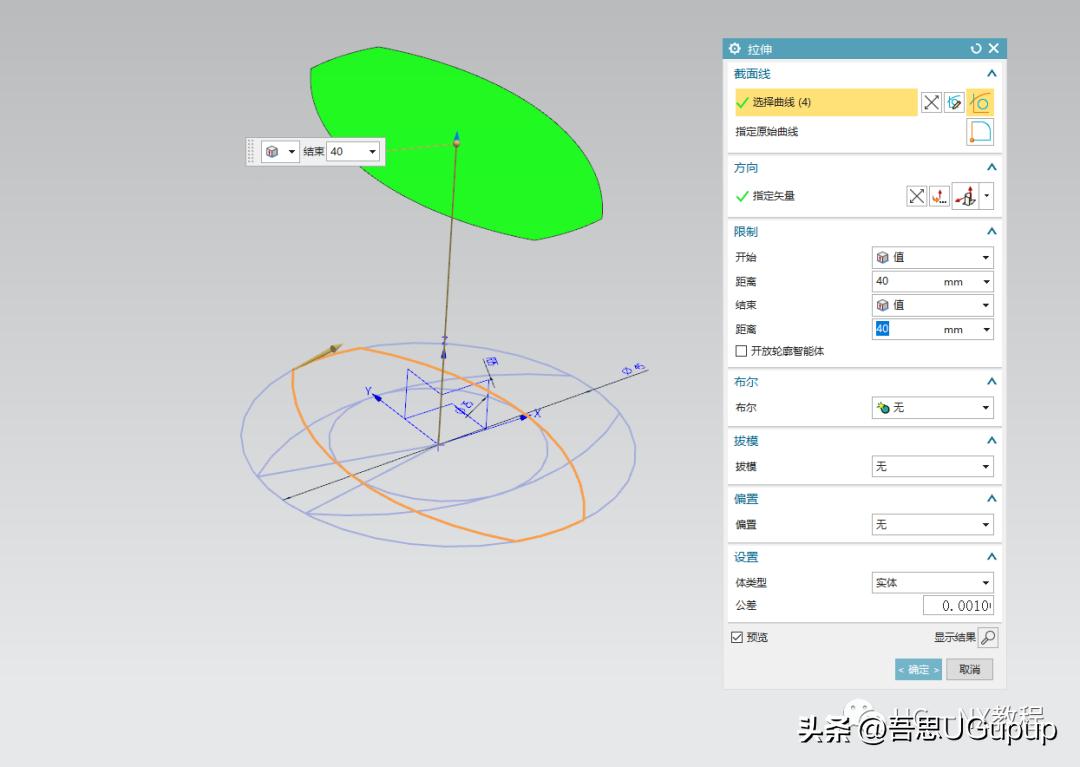

2.拉伸做出两个平面。

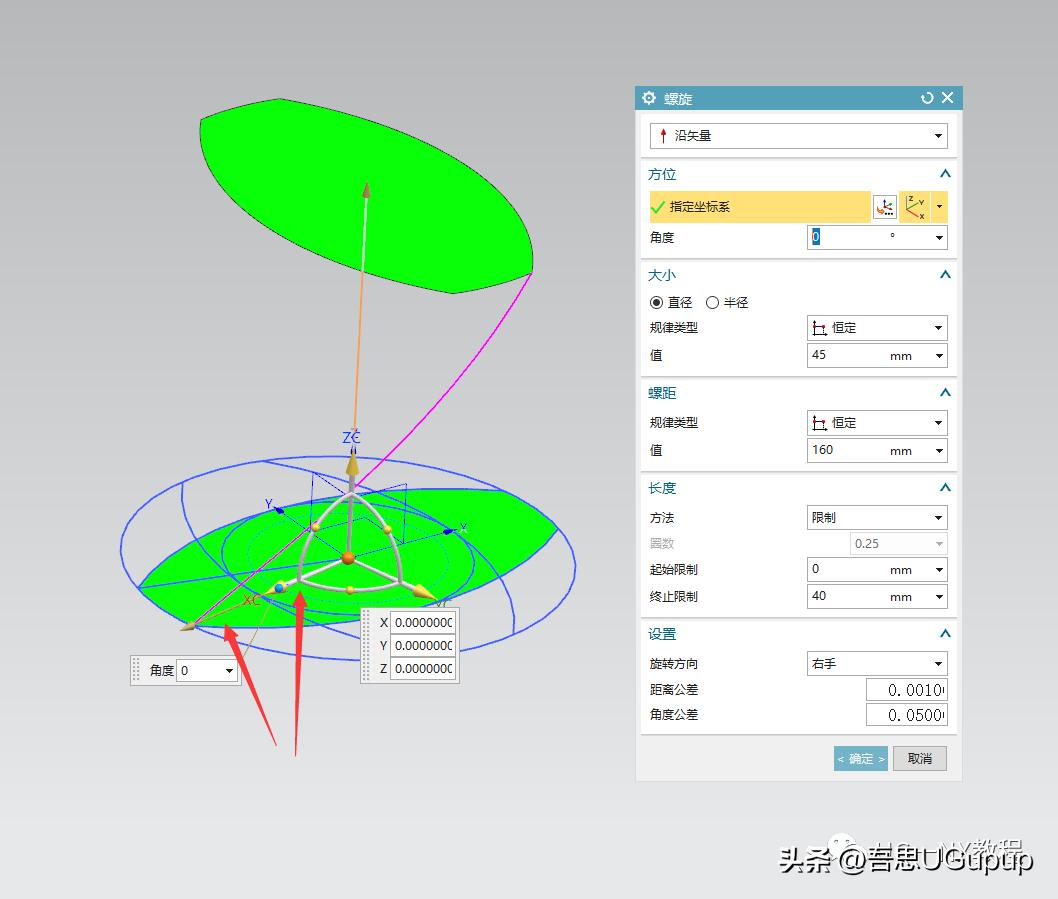

3.生成外圆小大的螺旋线，位置对齐草图1做的辅助直线，这样的螺旋线做两根。

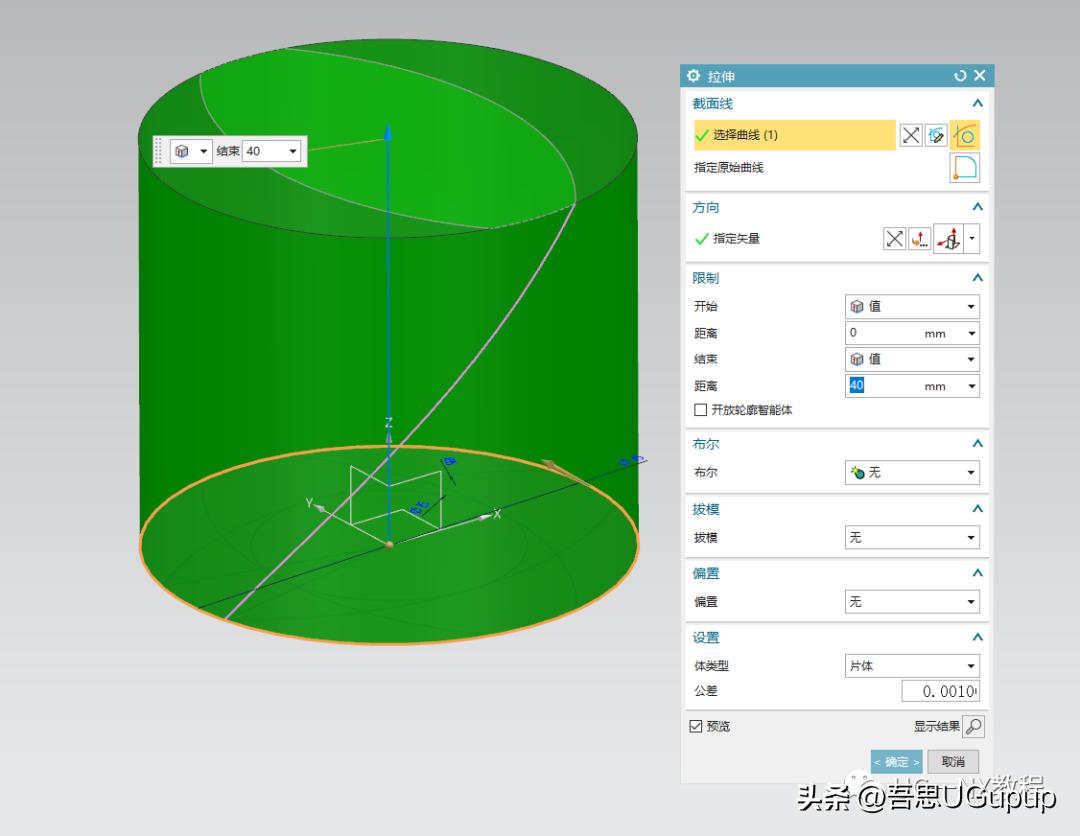

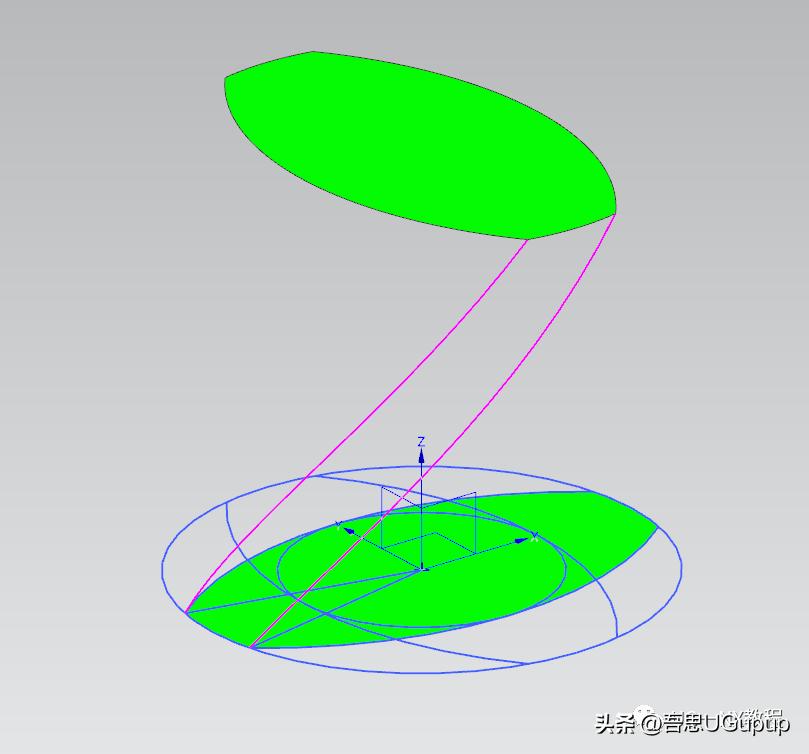

4.为了让曲面贴合圆柱面，这里拉伸底部外圆，做片体就行。

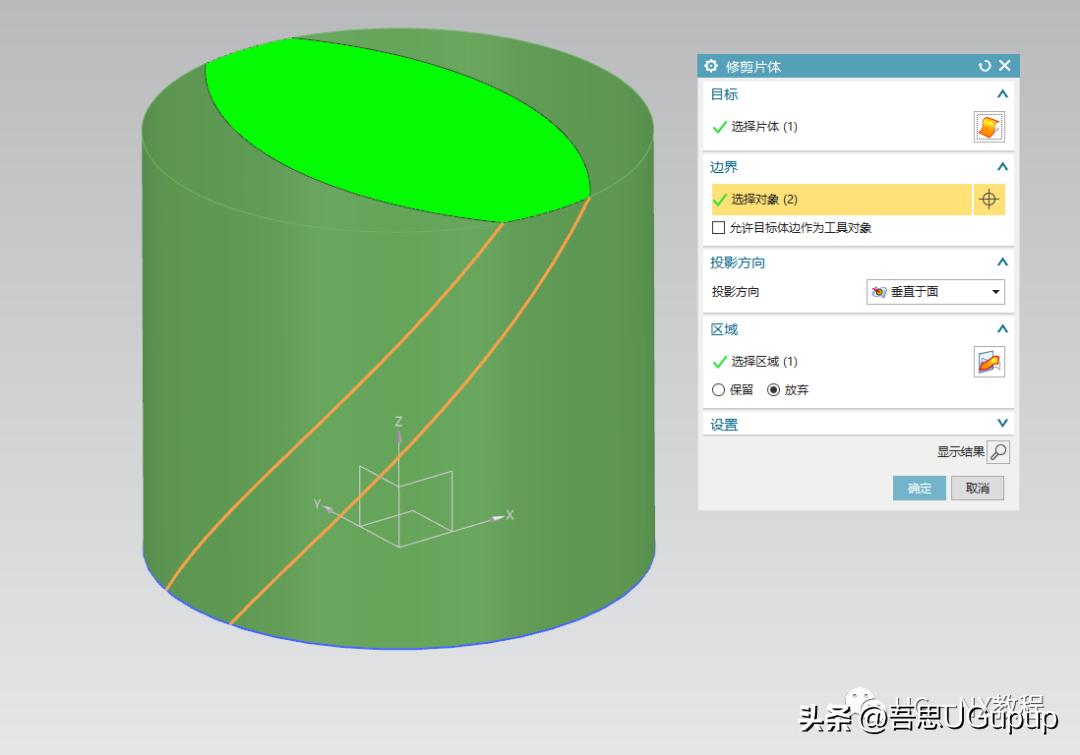

5.利用螺旋线进行修剪。

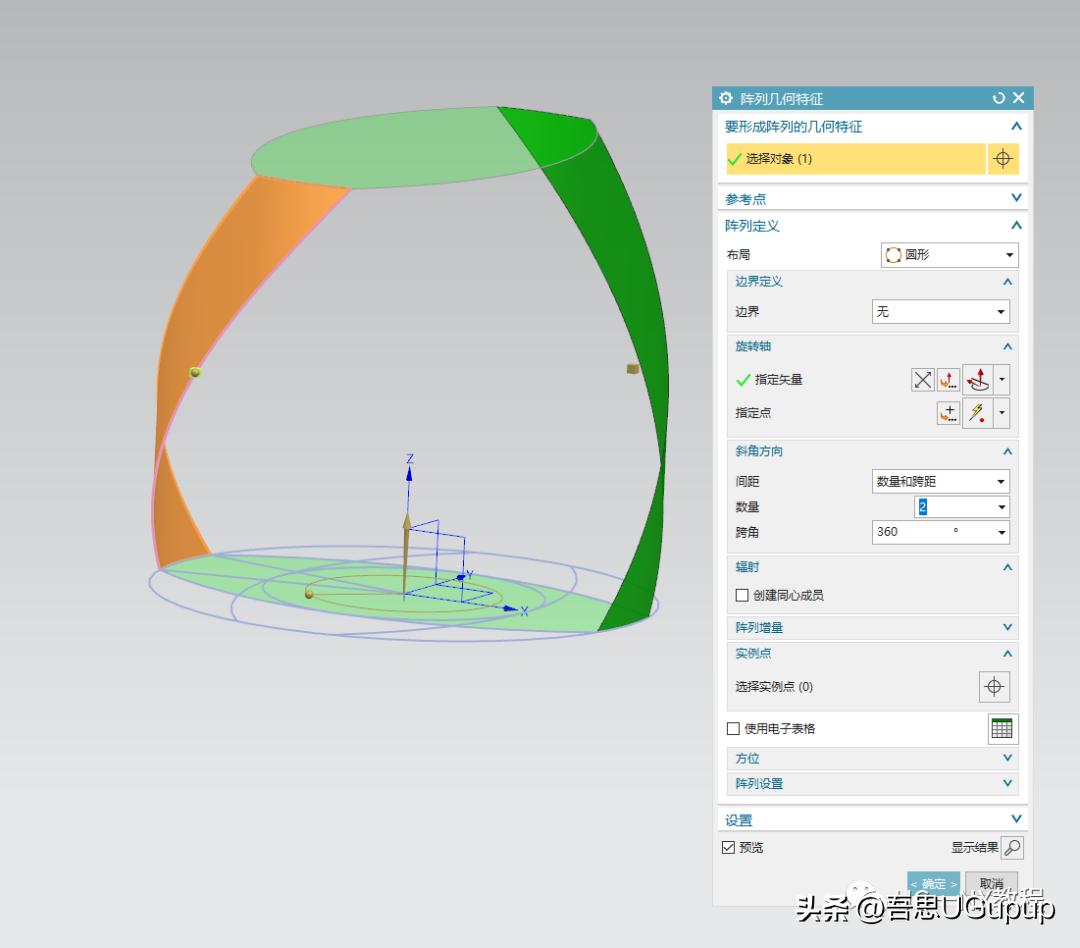

6.另一侧没画线就阵列曲面180度

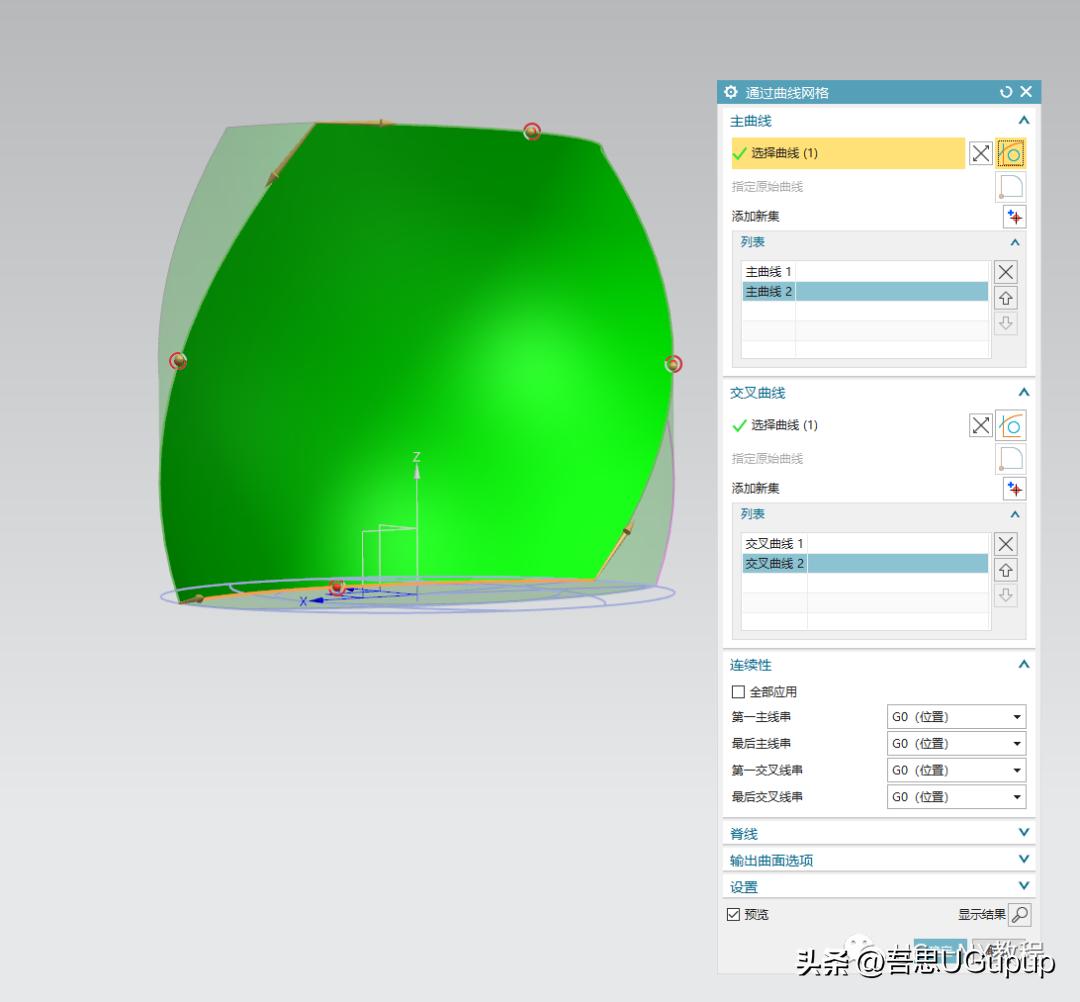

7.现在形成了四边面，用曲线网格做好中间的大面就好了，一共有两个面

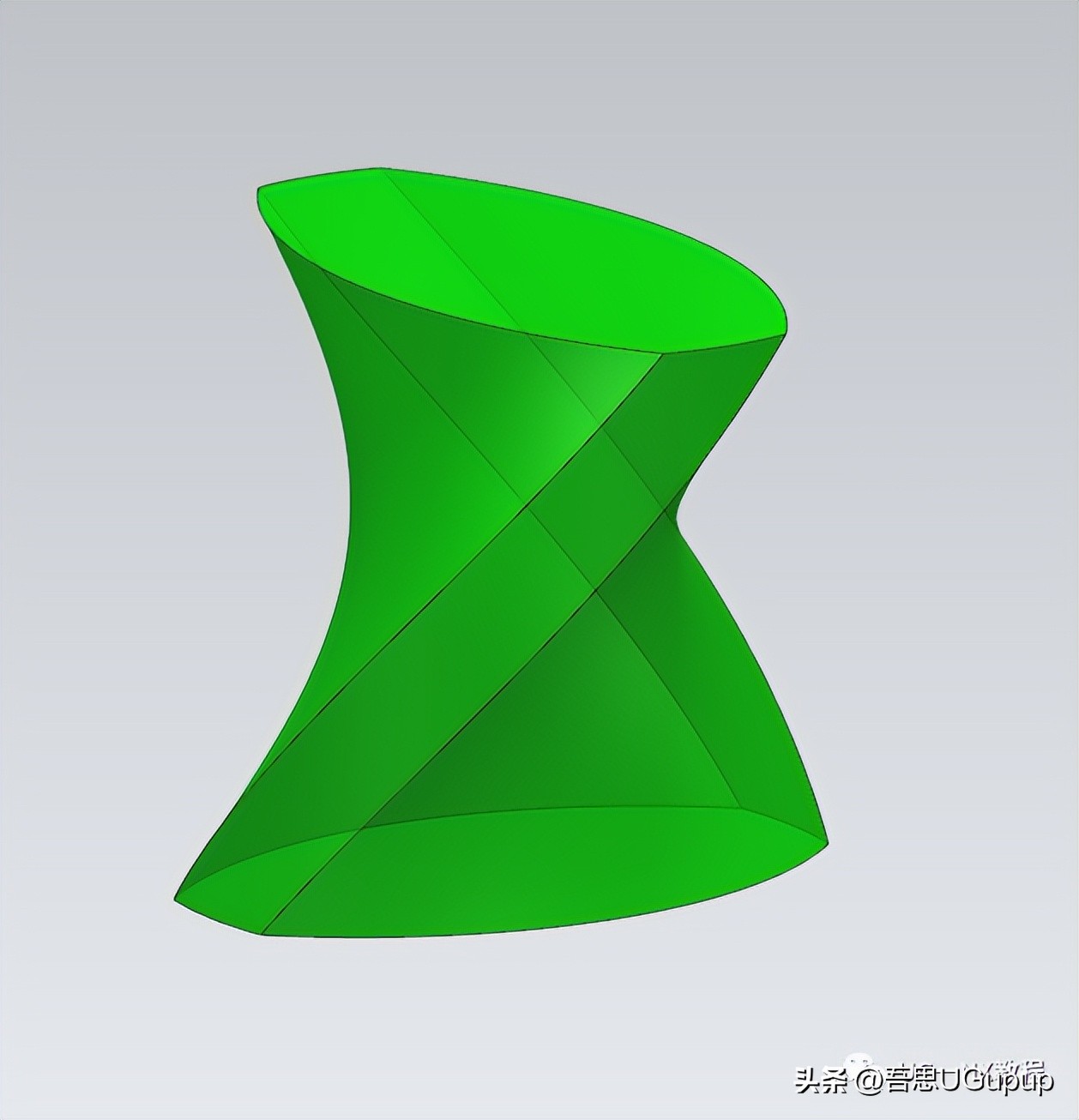

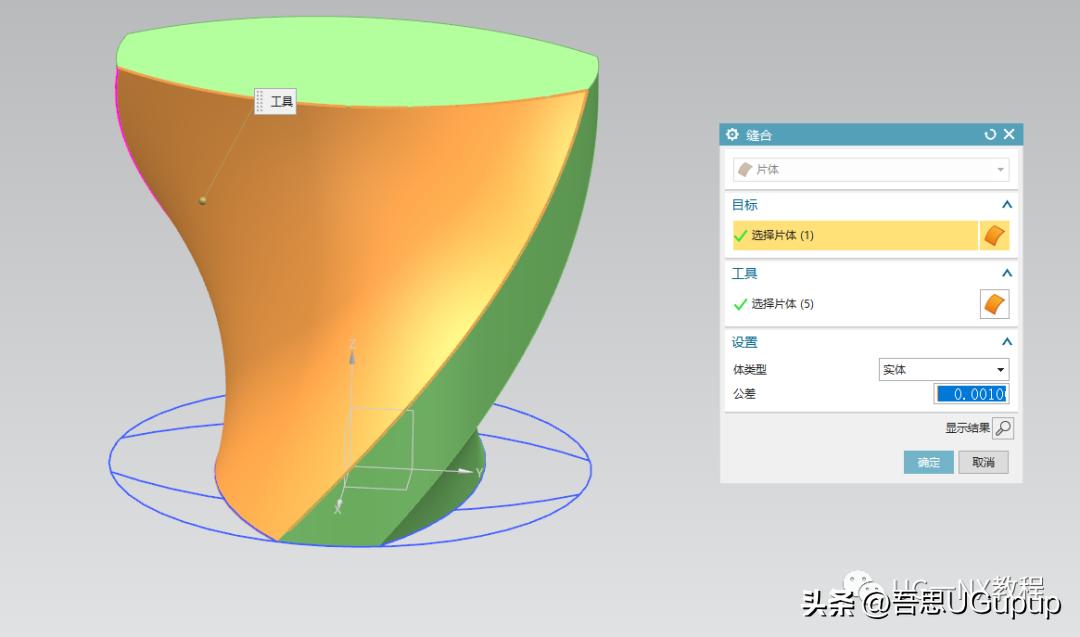

8.现在所以有的面都完成了，形成一个封闭区域，能直接缝合成实体。
