工业级开关电源
● 主要技术参数
使用供电电源：220V±20％/50Hz，60Hz
输入功率：700W
输出功率：储能电容：30000600W
UF/450V
最大工作电流：平均4A，峰值20A
输出电流：峰值200A~400A
输出电压：峰值400V，储能电容峰值电压
输出电压调节：20级，线性调节，精确调节时是256级线性调节
输出频率：1，2，3，秒/次
最大总计数：999999脉冲
主板尺寸：220mm*320mm*120mm
面板尺寸：163mm*115mm*30mm（小）
面板尺寸：186mm*137mm*30mm（大）
安装尺寸：152mm*103mm（小）
安装尺寸：172mm*125mm（大）
液晶显示器尺寸：144mm*105mm*14mm
安装尺寸：138mm*98mm
显示窗口：114mm*64mm
显示点阵：240点*128点
控制显示总厚度：45mm
控制按键：4个，“F，+，—，MENU”

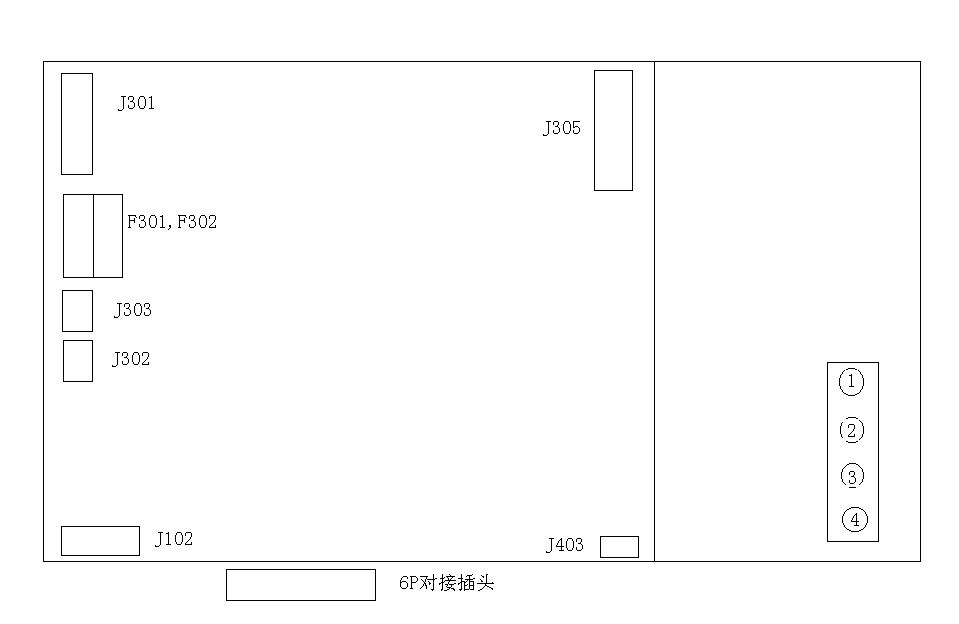

● 各部位说明：
图2
1． J301：全机总电源输入（220V~），1，2为火线，3，4为零线。
2． J302，J303：220V输出，2A/220V
3． F301：220V输出保险2A。
4． F302：本机保险5A
5． J102：+5V/3A，+12V/1A输出，1脚为+12V，3脚为5V，2脚为地线，公共线。
6． J403：高压输出插头，注意与其它部位的距离。
7． J305：主电输出，触摸前一定测量电压，为零后才能动。
8． 接线端子：1脚：电容线正极，2脚：电容线负极，灯线负极，3脚：空，4脚；：灯线正极
9． 6P对接插头：1，2：手柄开关，3脚：水保护，4脚：保护公共线，5脚：温度保护线
10． F键（功能键）：“预燃”或者“确定”
+键（能量加键）：改变相应的参数，主要为增加。
－键（能量减键）: 改变相应的参数，主要为减少。
MENU（菜单键）：按动此键，可以改变显示状态和按键的功能。
●安装
i. 安装液晶
ii. 安装电脑板
iii. 安装控制面板
iv. 安装电源板
v. 安装220V供电，使用1.5mm2以上电线。
vi. 安装电容连线，使用4mm2以上电线。
vii. 安装灯线，使用4mm2以上高耐压电线。
viii. 安装风扇，对B301附近散热。
ix. 连接各部位控制线
● 试机

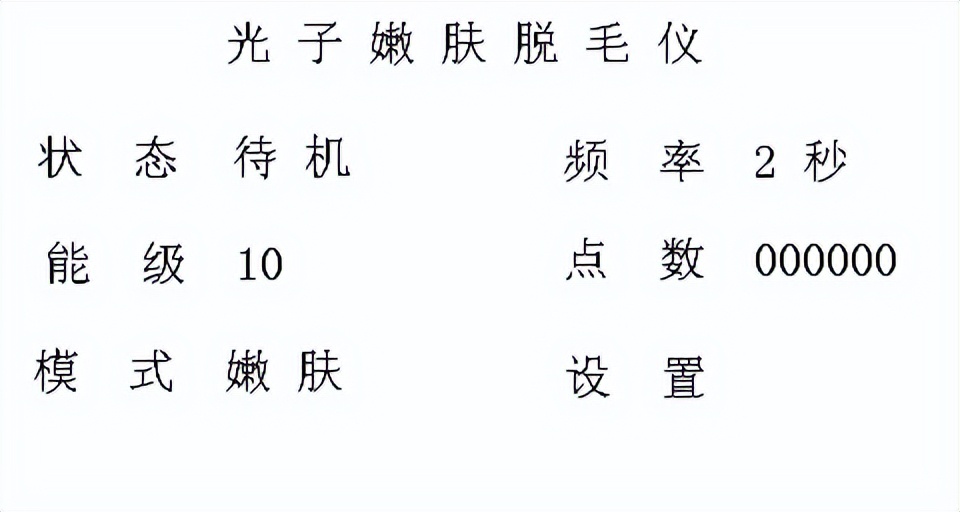

插入电源线，接通额定的交流电源。开机后显示屏显示内容如下：
光子嫩肤脱毛仪开机显示
1． 万用表打10V档，测电源板J102的2~3脚电压，调节W101至5V。
2． 调节电脑板W203使屏幕亮度合适。

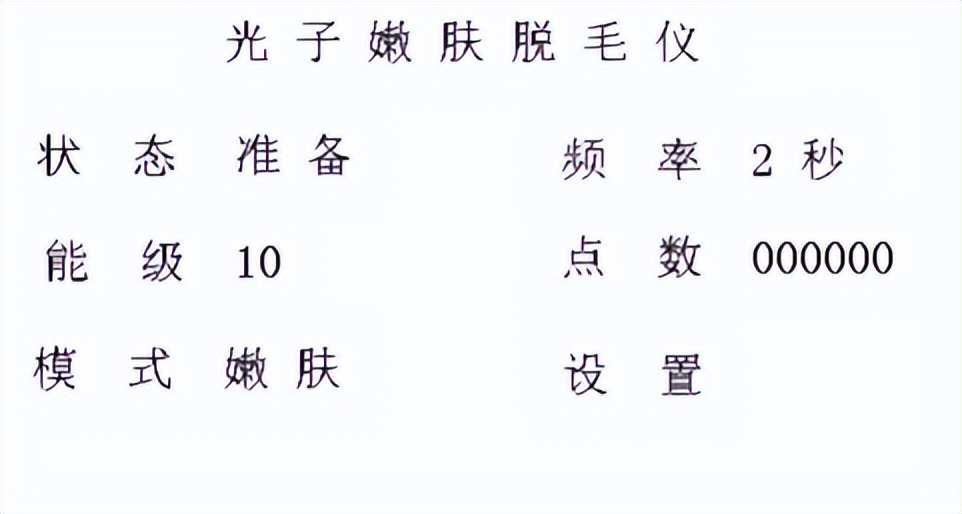

3.接入光路系统，水路系统，确认水循环正常，按MENU键，选择需要的功能，按F键，屏幕显示如下：
图4
4． 进入预燃状态后，屏幕左上方状态显示“准备”。按能量（＋、－）调节键，使能量为20，调节W301使接线端子1，2端电压为400V。
5． 闭合工作（手柄或脚踏）开关，机器出光。

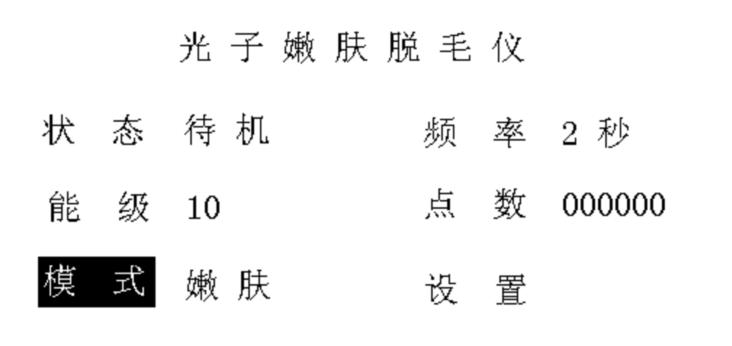

6． 按MENU键１次，可以调节机器工作模式屏幕显示如下：
图5
此时系统自动关掉预燃，按＋、－键可以调节工作模式；再按MENU键一次，可以调节频率，按+、－键调节参数；再按MENU键一次，光标指向设置，按Ｆ键进入设置界面显示如下：
图6
7． 在此界面中支持开关预燃和出光，主要功能是调节参数。依然是按ＭＥＮＵ键指向要调节的参数，＋、－键调节参数，Ｆ键确认。返回请使用ＭＥＮＵ键将光标移到“返回”处，按Ｆ键返回。
如果想查看或调节某个模式的预设置参数。请在开机后的第一界面中使用ＭＥＮＵ键，将光标移到“状态”处。使用“＋、－”键调节到您想要查看的模式，然后再用ＭＥＮＵ键将光标移到“设置”处，按Ｆ键进入设置界面，就可以查看或者设置参数了。
8． 关机 关掉工作开关，并使机器进入待机状态，等机器冷却后，关掉钥匙开关即可。下一次开机，机器恢复预设值。

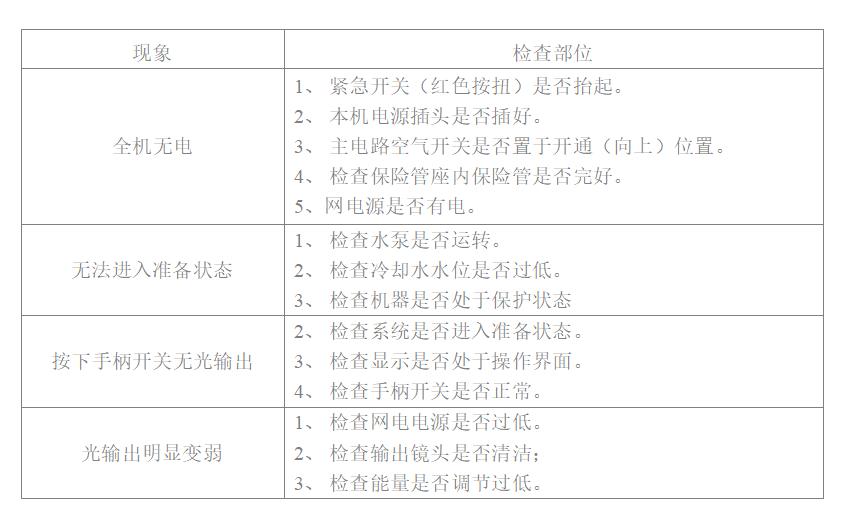

●不正常现象判断与处理
图7
出现异常情况时，可以关掉钥匙开关，等1分钟以后再开机。
● 不正常现象处理
不能进入系统：
处理：机器处于保护状态，按屏幕提示处理。
不能进入准备状态：关机1分钟后再试，如果有提示按提示进行操作。（建议新机器每天都开机运行一次）
● 机器有计数，不出光：
重新开机，在按完预燃键后，看D312是否亮几秒钟后有熄灭。如是，请换IGBT触发板上T502（9013），如果D312灯不亮，请换U301（3525）。最后检查灯是否不好预燃，如是，建议换一只好预燃的灯。
● 隐藏的界面功能使用

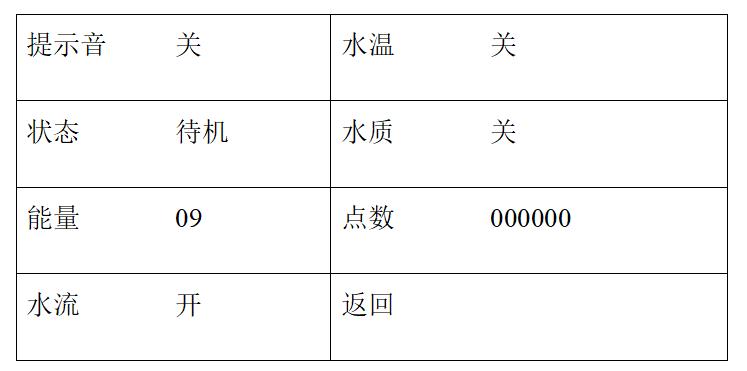

1．按住MENU键，打开电源。进入设置界面
图8
此界面是设置与测试功能。（无必要请不要改动）
按MENU键，选择提示音，水流，水温，水质，再按+，-键可以改变此三项保护功能是否起作用。
按MENU键，选择状态，为预燃测试。
此时，按F键，机器预燃，松开停止预燃。
按MENU键，选择返回，按F键，系统即按设置状态工作。
