人工养鱼池水位监控系统

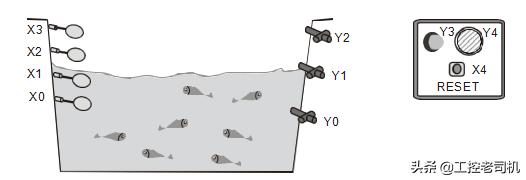

【控制要求】

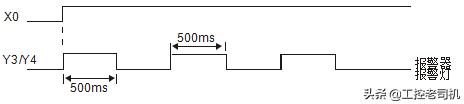

Ÿ 当人工养鱼池水位不在正常水位时，自动启动给水或排水，并且当水位处于警戒水位（过低或过高）时，除了自动启动给排水外，报警器闪烁和报警器鸣叫。
Ÿ 按下 RESET 按钮，报警灯停止闪烁、报警器停止鸣叫。

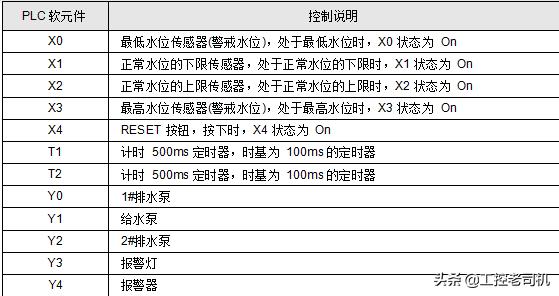

【元件说明】
【控制程序】
程序说明】
Ÿ 正常水位时： X0=On，X1=On，X2= Off ，X3=Off，所以 Y0=Off，Y2=Off，给水泵和排水泵都不工作。
Ÿ 当池内水位低于正常水位时：X0=On，X1= Off，X2= Off，X3= Off，X4= Off。因 X1=Off， 其常闭接点导通，所以 Y1=On，启动给水泵向养鱼池内注水。
Ÿ 当池内水位低于最低水位（警戒水位）时：X0=Off，X1=Off，X2=Off，X3=Off。因 X0=Off， 其常闭接点导通，Y1=On，给水泵启动，同时 X1=Off，其常闭接点导通，报警电路被执行， Y3=On，Y4=On，报警灯闪烁，报警器鸣叫。
Ÿ 当池内水位高于正常水位时：X0=On，X1=On，X2=On，X3=Off。因 X2=On，其常开接点导通，所以 Y2=On， 1＃排水泵启动，将养鱼池内水排出。
Ÿ 当池内水位高于警戒水位时：X0=On，X1=On，X2=On，X3=On。因 X2=On，其常开接点导通，所以 Y2=On，1＃排水泵启启动；同时 X3=On，其常开接点导通，所以 Y0=On，2#排水泵启动，且报警电路也被执行，所以 Y3=On，Y4=On 报警灯闪烁，报警器鸣叫。
按下复位按钮，X4=On，其常闭接点关断，所以 Y3=Off，Y4=Off，报警器和报警灯停止工作。
