部署DHCP服务器，并部署relay agent,在server上部署服务器,branch上部署relay agent。（回顾前面的所有LAB配置）

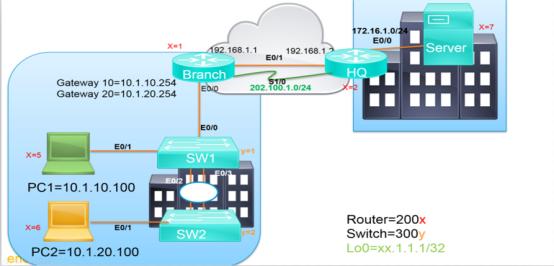

根据以下拓扑图搭建LAB：
LAB配置：拓扑图中所有的设备的基本配置如下：
回顾之前的配置（包含：接口ip地址配置，静态路由，vlan间通信，单臂路由）
增加新的配置（动态路由协议ospf，DCHP配置和DHCP agent）
PC1配置：(复习之前用到的命令) PC1使用DHCP分配的地址
接口E0/1的状态

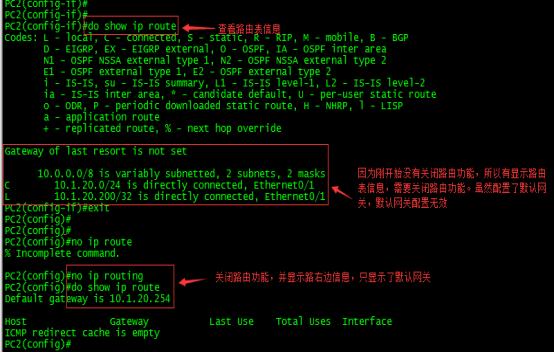

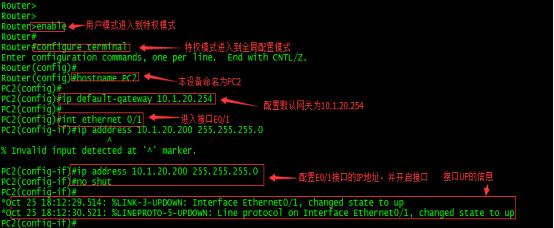

PC2配置：(复习之前用到的命令) PC2使用配置静态地址
接口E0/1的状态：

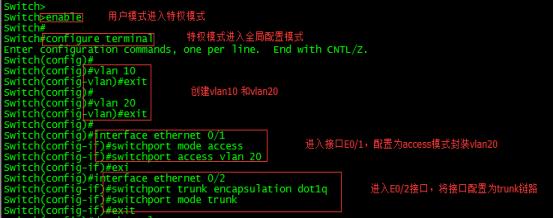

SW1交换机配置：
SW1的VLAN配置信息：
SW1的trunk配置信息：
设备命名为：SW1使用hostname命令。
SW1交换机的接口配置信息：
SW2的配置：
SW2的VLAN配置信息：
SW2的trunk配置信息：
设备命名为：SW2 使用hostname命令。

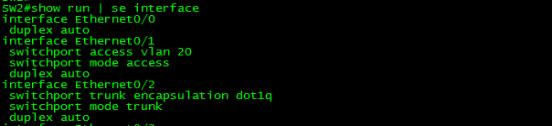

SW2交换机的接口配置信息：
Branch设备配置：
Brabch接口的配置信息：
HQ设备配置：
HQ接口的配置信息：

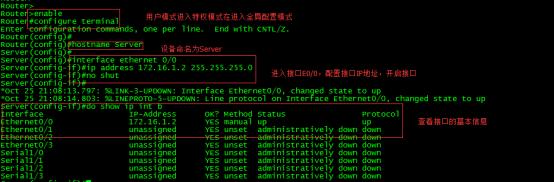

Server设备配置以及接口的基本信息：
相邻设备之间的测试：
1：Server设备与HQ之间的ping测试：
2：HQ设备与Branch设备间的ping测试：
3：Branch设备与PC2之间的ping测试：因为PC1使用DHCP获取IP，暂时还没有配置dhcp server，就只测试PC2的。
Branch设备和HQ设备和Server之间起静态路由。使得他们之间相互通信，同时在Server设备上部署dhcp服务器，Branch设备部署 dhcp agent，使得PC1能够从Server上面获取到IP地址，最后PC1和PC2通信还可以和Branch和HQ和Server之间通信。
以下是部署配置：
Branch 设备添加两条路由：
Branch(config)#ip route 172.16.1.0 255.255.255.0 e0/1 192.168.1.2
Branch(config)#ip route 172.16.1.0 255.255.255.0 s1/0 201.100.1.2
Branch设备接口E0/0.10开启DHCP中继代理： ip helper-address命令
HQ设备添加4条路由：
HQ(config)#ip route 10.1.10.0 255.255.255.0 e0/1 192.168.1.1
HQ(config)#ip route 10.1.20.0 255.255.255.0 e0/1 192.168.1.1
HQ(config)#ip route 10.1.10.0 255.255.255.0 s1/0 202.100.1.1
HQ(config)#ip route 10.1.20.0 255.255.255.0 s1/0 202.100.1.1
Server设备添加2条路由：
Server(config)#ip route 10.1.10.0 255.255.255.0 e0/0 172.16.1.1
Server(config)#ip route 10.1.20.0 255.255.255.0 e0/0 172.16.1.1
Server设备上部署DHCP服务器，配置如下：

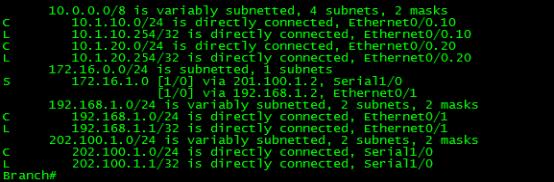

Branch设备上的路由表信息：
HQ设备上的路由表信息：
Server设备上的路由表信息：
PC1上获取到IP地址：获取到IP为10.1.10.100，网关为10.1.10.254

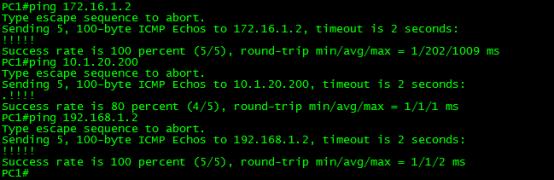

PC1设备上与其他设备的测试：
PC2设备与其他设备的测试：
以上就是LAB 实验，实验成功。
