一、什么是等高线？

等高线指的是地形图上高程相等的相邻各点所连成的闭合曲线，把地面上海拔高度相同的点连成的闭合曲线，并垂直投影到一个水平面上，并按比例缩绘在图纸上，就得到等高线。等高线也可以看作是不同海拔高度的水平面与实际地面的交线，所以等高线是闭合曲线，在等高线上标注的数字为该等高线的海拔。

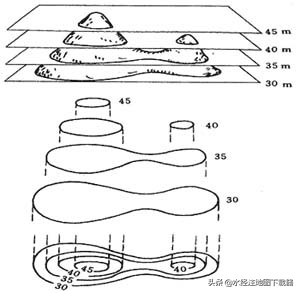

等高线示意图

二、如何*载下**SHP矢量格式的等高线

首先，请确保水经注万能地图*载下**器软件版本为X3.1build5758以上，然后我们只需要以下几步即可*载下**到SHP矢量格式的等高线。

第一步：切换到在线高程数据地图

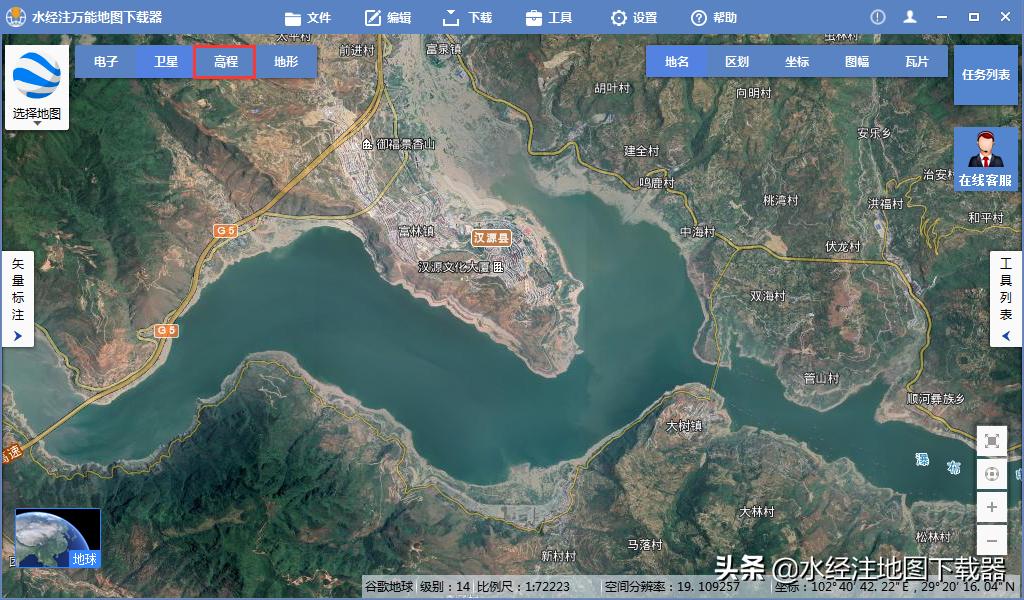

点击视图中的"高程"可以切换到高程数据视图，你可以在视图中看到即时渲染的半透明高程数据图。

软件主界面

第二步：按行政区*载下**高程

点击软件顶部的"*载下**"工具，会有多种确定*载下**范围的方式供你选择。

如果选择的"屏幕范围"，将会按当前屏幕显示的范围*载下**，另外也可以通过框选、绘制多边型或导入面状的DXF\SHP\KML\KMZ文件的方式来确定*载下**区域。

这里我们以*载下**"工布江达县"行政区域为例。

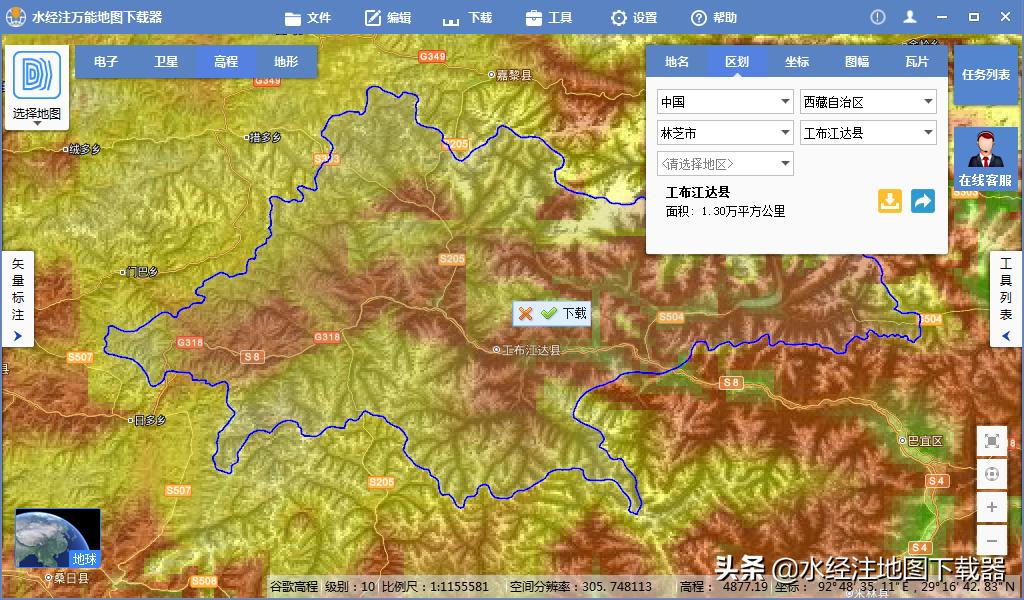

首先在软件的右上角点击"区划"并选择"*藏西**自治区"，然后选择"林芝市"下的"工布江达县"，最后会在地图中显示行政区域并同时显示"*载下**"按钮，如下图所示。

选择行政区划

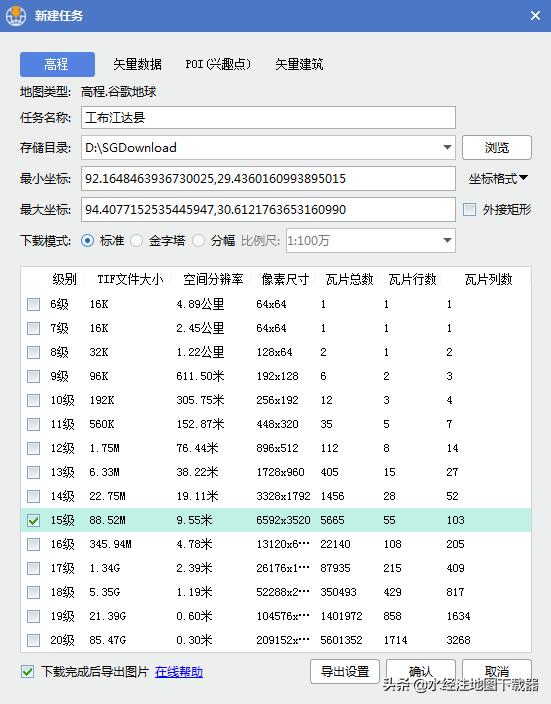

点击"*载下**"按钮，在"新建任务"对话框中选择第15级，该级别对应的高程采样间距为10米左右。

新建任务

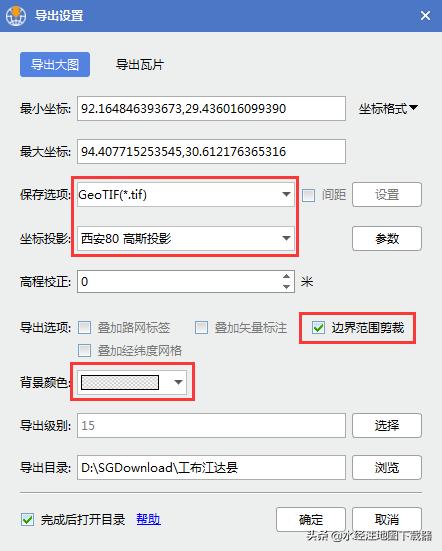

点击"导出设置"可以设置导出参数，这里将保存文件格式设置为TIF，坐标投影为西安80高斯坐标投影，背景设置为透明并勾选按边界范围裁剪。

导出设置

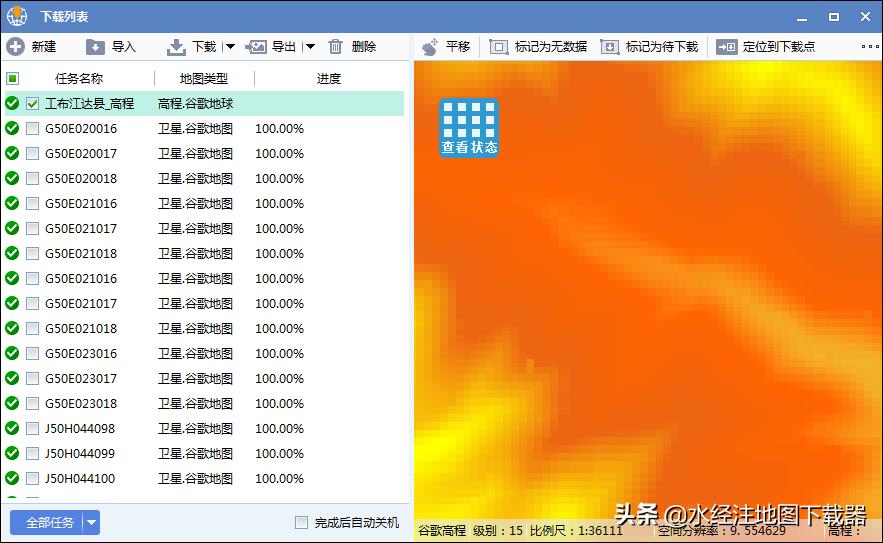

分别点击两次确定后，开始自动新建并*载下**任务，从*载下**状态中可以看出，系统仅*载下**了道路沿线的谷歌地球高程数据。

*载下**列表

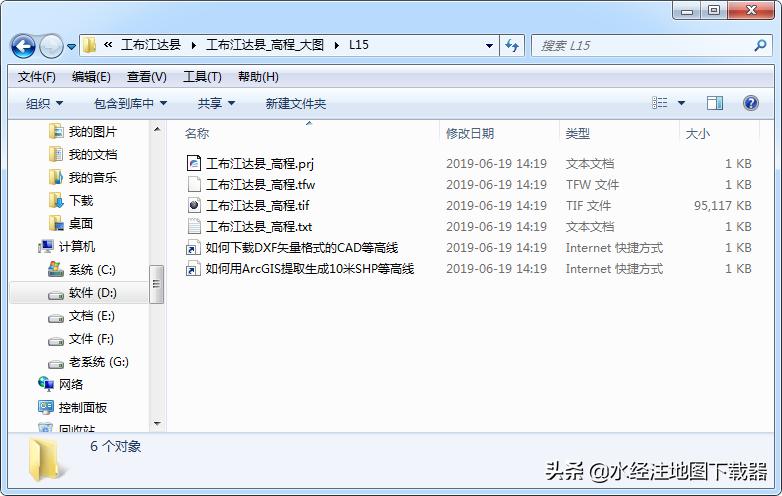

*载下**完成之后，可以看到*载下**结果目录中的文件如下。

导出目录

第三步：提取SHP矢量等高线

TIF高程数据必须用 Global Mapper 或ArcGIS等专业软件中才能看到地形起伏的渲染图，这里以ArcGIS 软件为例，

在ArcMap中点击"添加数据"按钮，在显示的"添加数据"对话框中点击"连接到文件夹"按钮并选择高程数据*载下**结果目录打开数据。

连接到文件夹

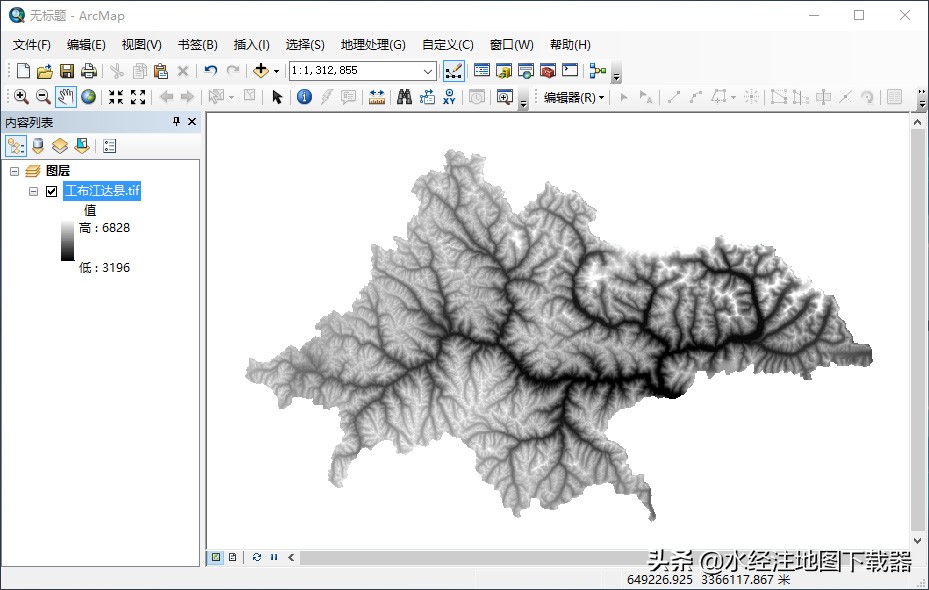

打开高程文件之后效果如下图所示。

打开效果

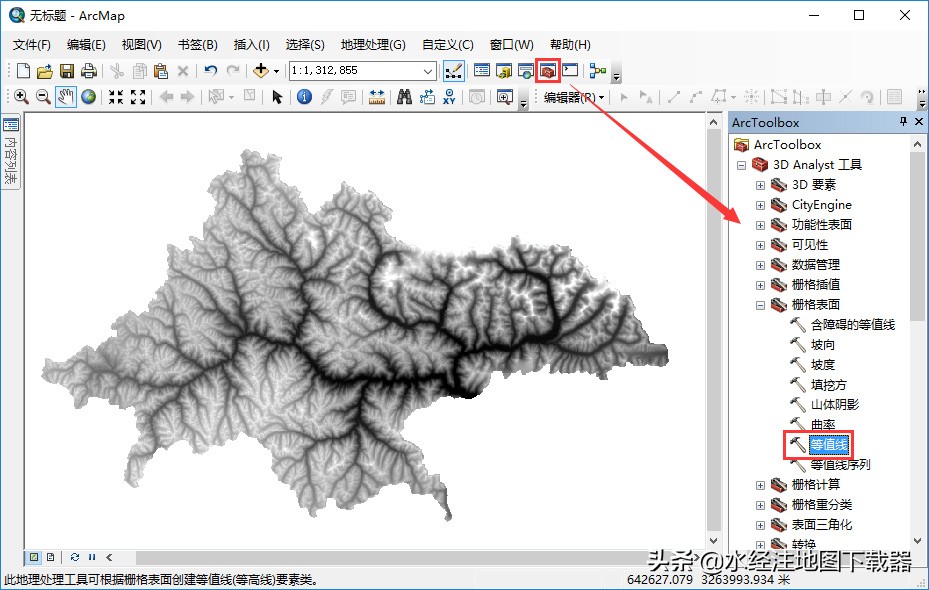

点击在"ArcToolbox"按钮中，然后选择并双击"ArcToolbox\3D Analyst工具\栅格表面\等值线"功能项，如下图所示。

生成等高线

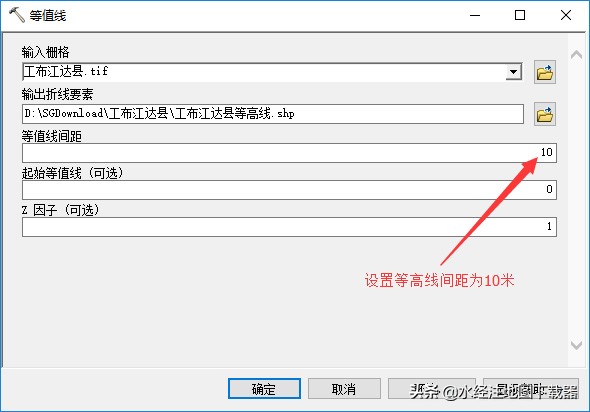

在显示的"等值线"对话框中，在输入栅格的下拉列表中选择当前打开的高程文件，指定一个等高线生成后的保存路径后，将等值线间距设置为10米。

等值线生成设置

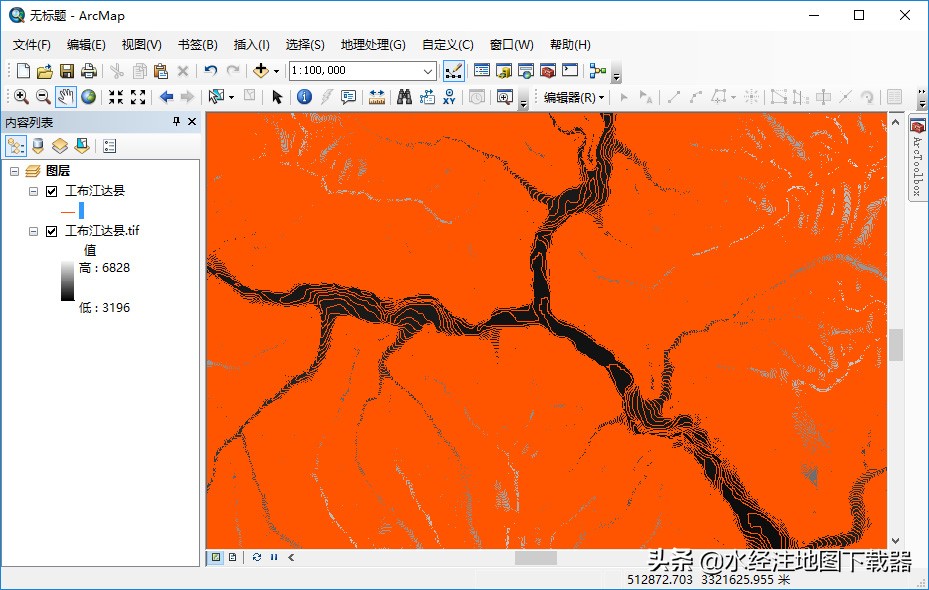

点击"确定"按钮后会根据所设置的参数生成等高线，效果如下图所示。

等值线效果图

第四步：保存为SHP文件

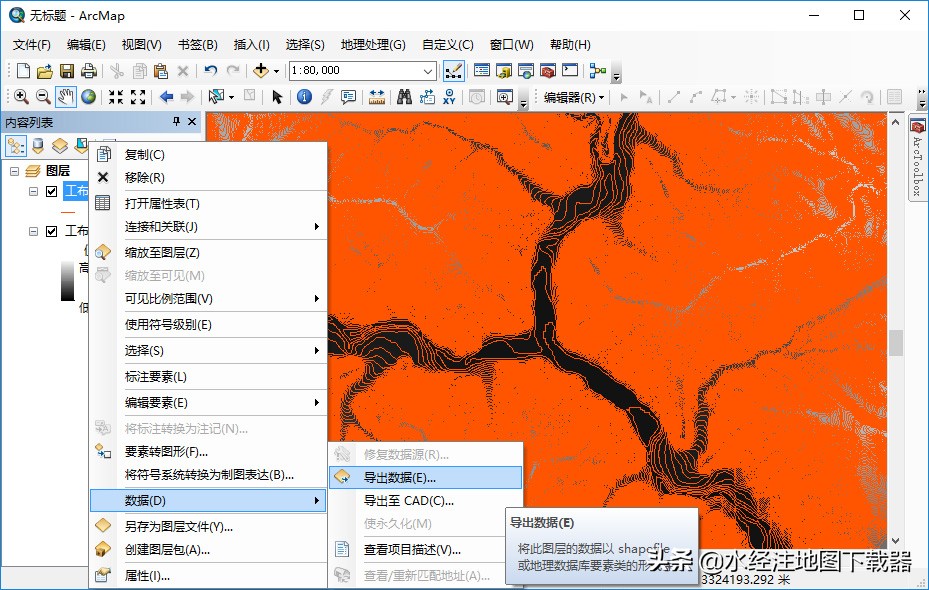

在生成的等高线图层上单击鼠标右键，再选择"数据\导出数据"可以将生成的等高线保存为SHP文件，如下图所示。

保存 SHP 等高线
