设置前的准备工作——查看或设置电脑IP段号

按照上期接线方式：

PLC、触摸屏——都与路由器网线连接。

电脑——与路由器之间采用无线上网方式。

目的：1、是为了程序的上*载下**。

2、查看电脑IP段号，或优先设置电脑IP地址，目的是使触摸屏的IP段号与之相同。

本电脑是WIN10系统：

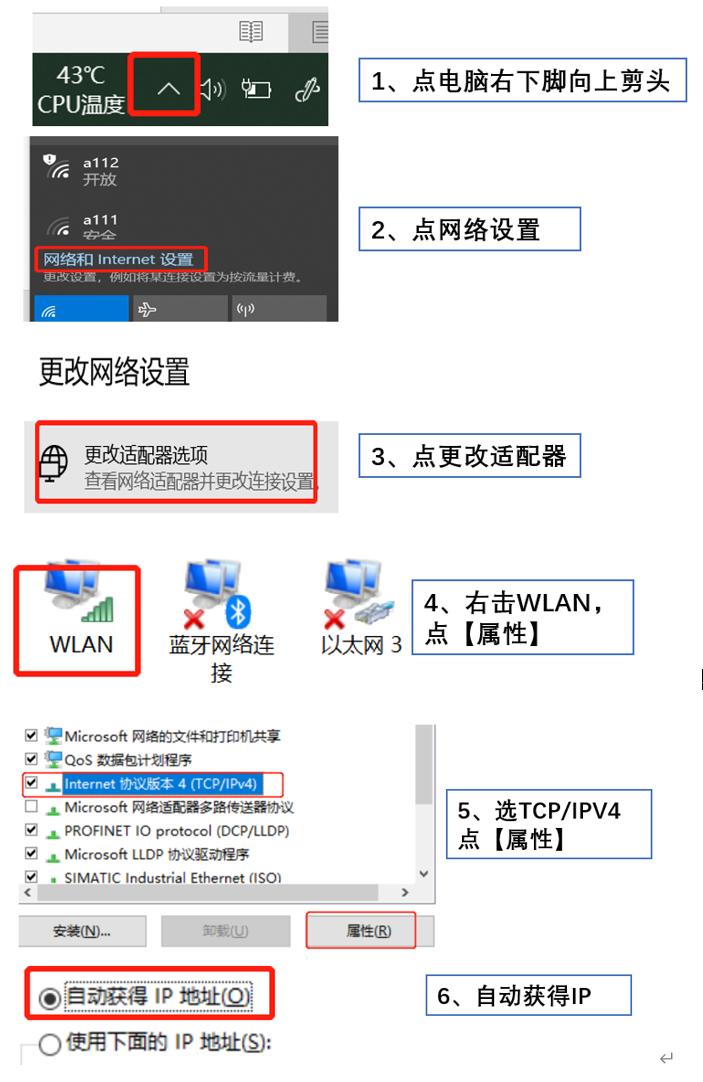

1. 查看无线网的网段号：按以下步骤：

2、设置网络属性IP：

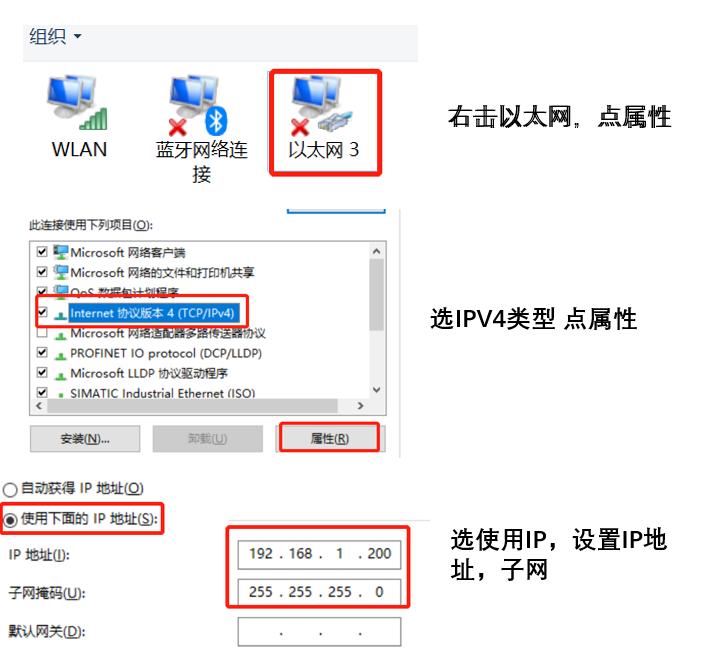

*如果电脑与屏用网线直接相连：

则在第4步以后，重新设置IP地址

1. 设置触摸屏IP地址

要求：与电脑IP地址同段号

给触摸屏通电如下：

1. 设置屏与PLC通信参数

屏与PLC是RS485通信方式，则需选择PLC类型及加载该类型通信驱动程序

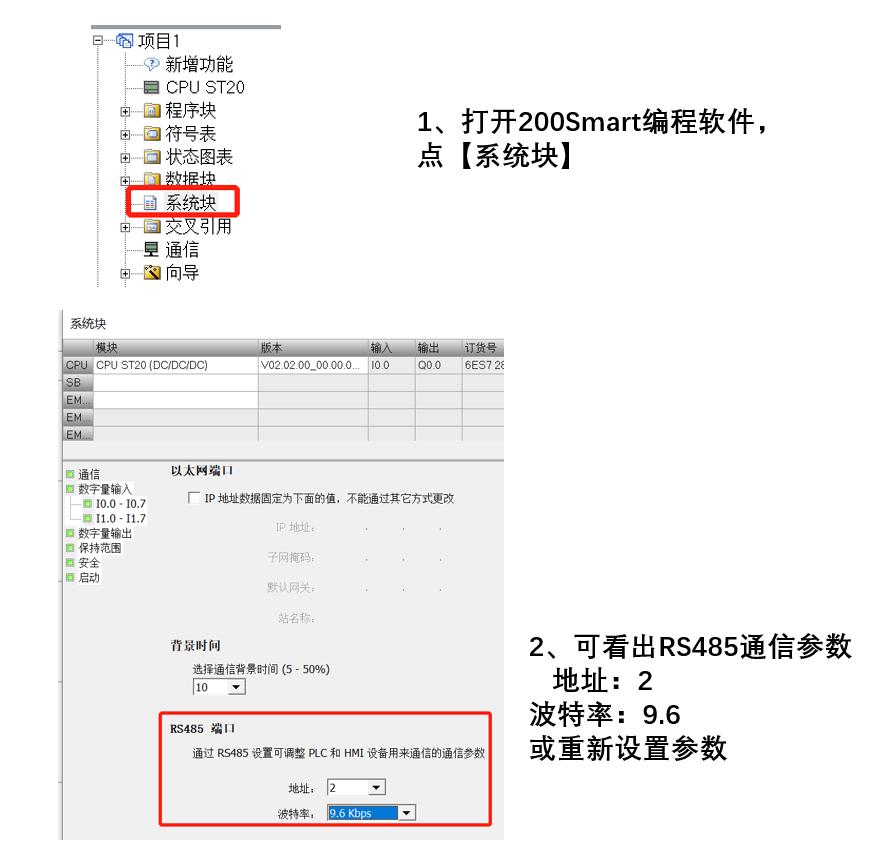

1. 查看或设置PLC通信参数 ，目的是查看PLC通信参数，使设置屏通信参数时与之相同。

按以下步骤操作：

1. 设置触摸屏通信参数

以上实际上设置了二项内容：

1. 设置了电脑与屏的IP地址，用于上*载下**程序 。
2. 设置了屏与PLC RS485通信参数，用于屏来控制PLC动作。
