1
电压互感器V/V接法

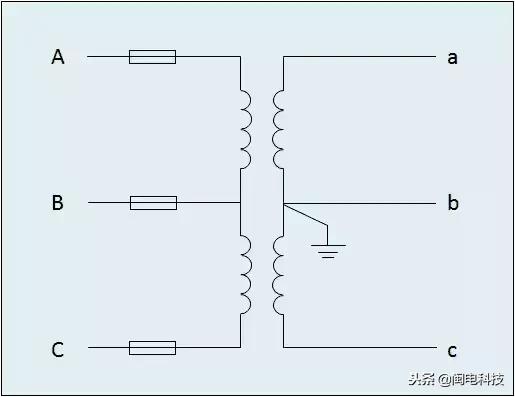

V/V接法原理图
V/V接法3D示意图
2
电压互感器Y/Y接法

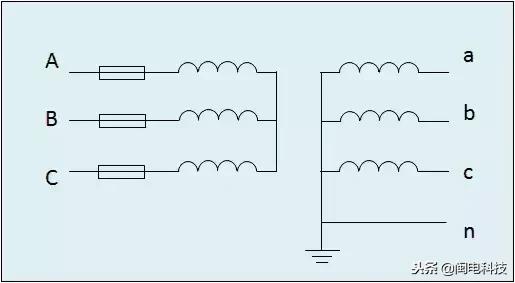

Y/Y接法原理图
Y/Y接法3D示意图
3
电流互感器不完全星型接法

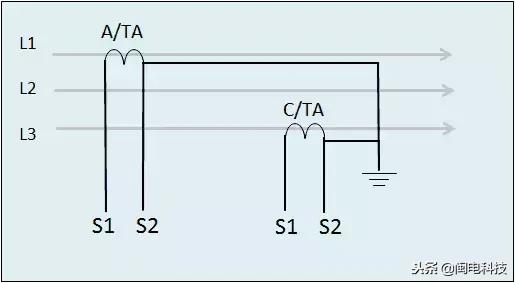

电流互感器不完全星型接法原理图

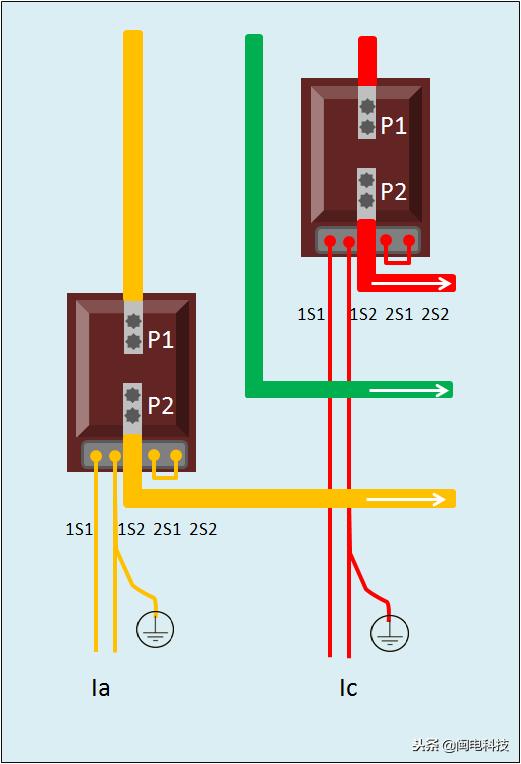

电流互感器不完全星型接法3D示意图
4
电流互感器星型接法

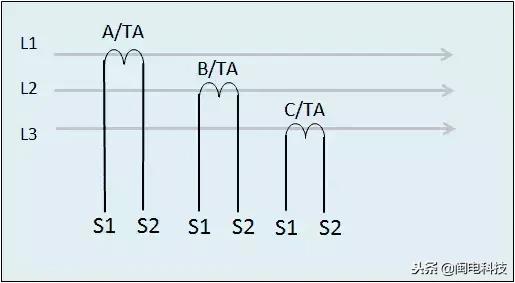

星型接法原理图（适用10kV以上）
星型接法原理图（适用400V）
星型接法3D示意图（400V）
5
电能表接线示意图

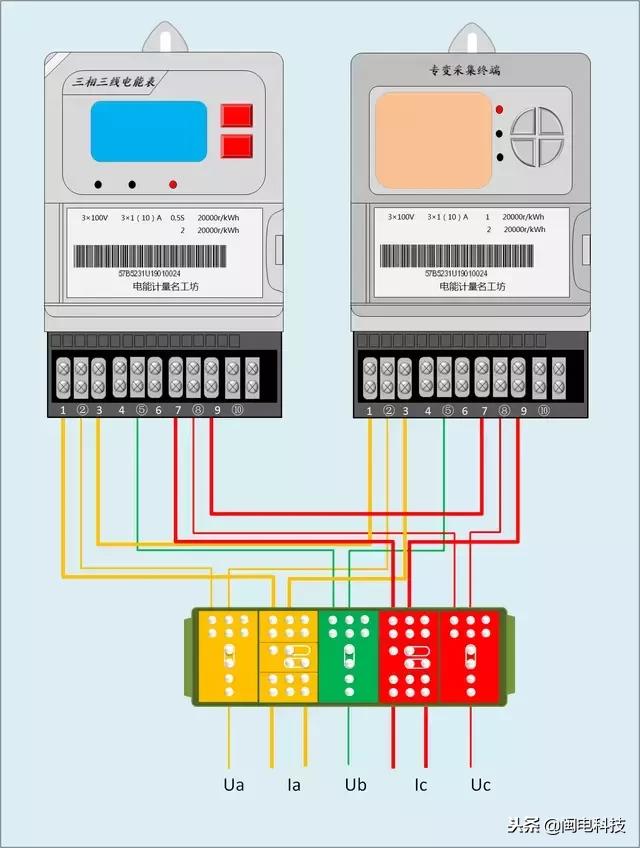

三相三线电能表组合接线示意图
（3*100V电能表+3*100V专变采集终端）

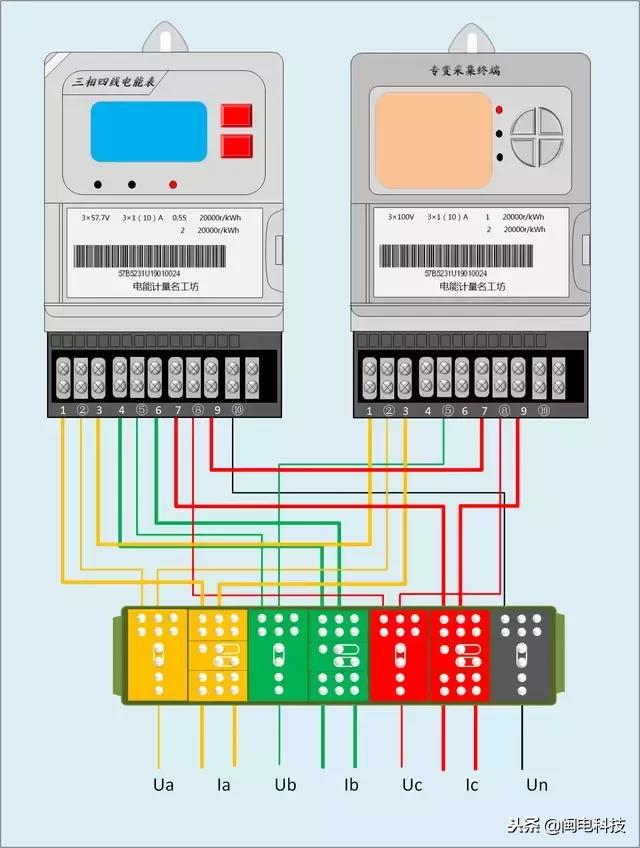

三相四线电能表组合接线示意图
（3*57.7V电能表+3*100V专变采集终端）

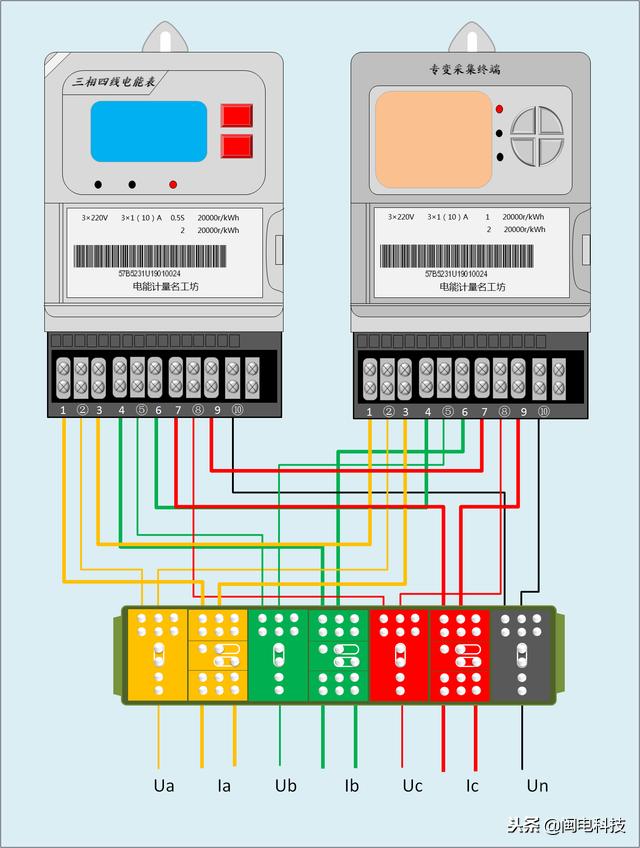

三相四线电能表组合接线示意图
（3*220V电能表+3*220V专变采集终端）
特殊说明
400V电流互感器不需要接地，10kV 及以上的电流互感器非极性端才须接地。在接线过程中强烈推荐采用分相接地的方式，而且电流回路与电压回路分开接地。
