人防标识标牌规范

立柱:采用2mm厚304不锈钢切割焊接，表面烤漆工艺，内置钢架结构，由制作商深化确认。

工艺:使用高强级反光膜I类GB/T18833-2012，文字及图案要求使用激光数码打印，确保油墨不褪色。

安装:在立柱标识下方正反两面贴荧光字。

尺寸:400*2500*100mm。

位置:安装于人防工程各主要出入口。

数量:主要出入口设置1个。

备注:每个指示牌正反两面标注信息，在箭头指向口部，确保安装牢固安全。

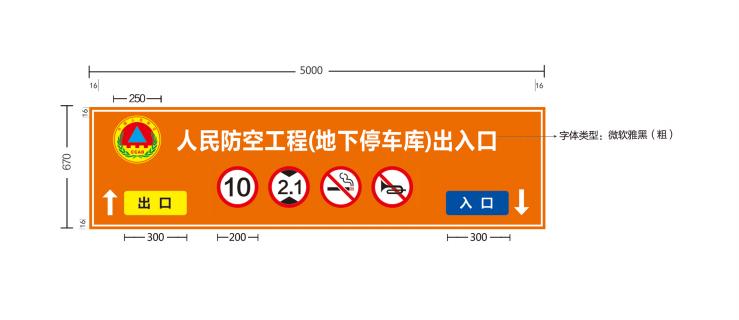

室外标识牌

板材:使用1.5mm厚3003型铝合金板。

工艺:使用高强级反光膜III类GB/T18833-2012，文字及图案要求使用激光数码打印，确保油墨不褪色。交通警示图标可根据实际情况增加种类。

颜色:橙色为背景色，白、黑、红、蓝色为字体图案色，四色标志。

安装:墙面,采用不锈钢膨胀螺栓配以广告钉和工业专用胶四孔固定。

尺寸:5000*670mm(可因地制宜调整尺寸)。

位置:安装于地下车库车辆出入口上方位置。

数量:每个车辆出入口1块。

备注:可增加具体工程项目名称。

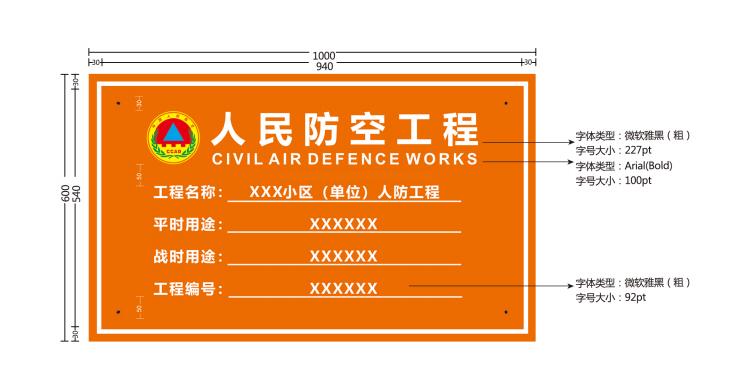

室内标识牌

板材:使用铝塑板GB/T2242-2008 厚度4mm。

工艺:使用高强级反光膜I类GB/T18833-2012，文字及图案要求使用激光数码打印，确保油墨不褪色。

颜色:橙色为背景色，白、黄、黑、橙色为字体图案色，四色标志。

安装:墙上打孔安装，采用不锈钢膨胀螺栓配以广告钉和工业用胶六孔固定，标牌下沿线至地面高度约为1.5米。

尺寸:800*600mm。

位置:安装于工程主要出入口第一道密闭门内侧墙体相应位置。

数量:每个防护单元主要出入口1块。

备注:战时用途通常分为人员掩蔽、医疗救护、专业队、战时电站、物资库、汽车库等，应与工程设计相应用途对应设置。

墙面标识

工艺:刻版喷漆。

颜色:红色。

安装:人工喷刷。

立置:墙面四周醒目位置，字体下边缘距地面约1.5米，人防工程室内四周墙面至少1条。

数量:与D1墙面标识交替设置，间距不大于40米，室内四面墙体每面至少1条。标语内容交替使用，避免重复。

战时室内标识牌

板材:使用铝塑板GB/T2242-2008 厚度4mm。

工艺:使用高强级反光膜II类GB/T18833-2012，文字及图案要求使用激光数码打印，确保油墨不褪色。

颜色:橙色为背景色，白、蓝色为字体和图案色，四色标志。

安装:墙上打孔安装，采用不锈钢膨胀螺栓配以广告钉和工业专用胶四孔固定。尺寸:500*250mm。

立置:“战时封堵”标牌安装于临战封堵外侧墙醒目位置，标牌下沿线至地面高度约为1.8米，两个单元之间的“战时封堵”标牌在每个单元一侧相同位置分别安装1块。

数量:分别安装1块。
