#土木工程# 裂缝网的今日科普时间：为大家带来温度裂缝与塑性坍落裂缝的介绍。

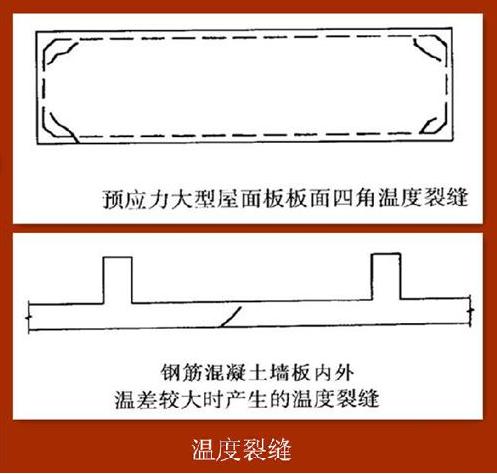

（一）温度裂缝

一般是由于外界温度变化，使混凝土产生胀缩变形，这种变形即为温度变化，当混凝土构件受到约束时，将在混凝土构件内产生应力，当由此产生的混凝土内部的拉应力超过混凝土抗拉强度极限值时，混凝土便产生温度裂缝。

裂缝一般特征：温度裂缝，由于与温度场分布、温差大小，约束程度以及结构构件的类型不同，其温度裂缝的形状和发生的部位，都有较大的差异，同时，随时间的推移，温度裂缝还会逐渐开展，甚至恶化。温度裂缝是混凝土裂缝中较为复杂的一类。

裂缝防治措施：

（1）合理选取原材料和配合比，采用级配良好的石子，砂石含泥量控制在较低范围内，配合比设计优化，减少水泥用量，降低水灰比；

（2）分层浇筑振捣密实或掺加抗裂防渗剂，以提高混凝土抗拉强度，加强混凝土的养护和保温，预留温度收缩缝；

（3）混凝土浇筑后裸露的表面及时喷水养护，夏季应适当延长养护时间，以提高抗裂能为，冬期应适当延长保温和脱模时间，使缓慢降温，以防温度骤变温差过大引起裂缝，同时避开炎热天气浇筑大体积混凝土；

（4）水泥应降低早期水化速率及水化热，碱含量，控制水泥细度及颗粒级配，合理掺加混合材，降低出厂水泥温度，控制水泥稳定性，以减少水泥用量，降低水化热；

（5）温度裂缝对钢筋锈蚀，碳化，抗冻融，抗疲劳等方面有影响，故应采取措施治理；

（6）对表面裂缝，可采用涂两遍环氧胶或贴环氧玻璃布，以及抹喷水泥砂浆等方法进行表面封闭处理，对有整体性防水，防渗要求的结构，应根据裂缝可灌程度，采用灌水泥浆或化学浆液方法进行裂缝修补，或者灌浆与表面封闭同时采用。

（图片来源于网络）

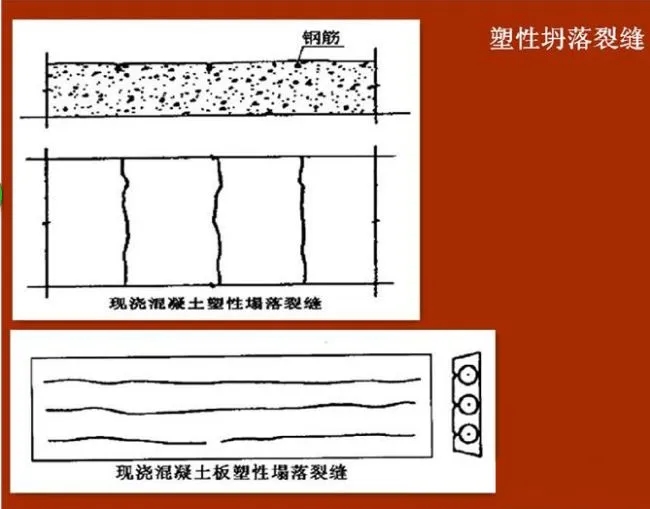

（二）塑性坍落裂缝

一般多在混凝土浇注过程或浇注成型后，在混凝土初凝前发生，由于混凝土拌合物中的骨料在自重作用下缓慢下沉，水向上浮，即所谓的泌水，若是素混凝土，混凝土内部下沉是均匀的，若是钢筋混凝土，则混凝土沿钢筋下方继续下沉，钢筋上面的混凝土被钢筋支顶，使混凝土沿钢筋表面产生顺筋裂缝。这种塑性塌落裂缝，对于大流动性混凝土或水灰比较大的混凝土尤为严重。

裂缝一般特征：混凝土沿钢筋表面产生顺筋裂缝。

裂缝防治措施：要仔细选择集料的配级，做好混凝土的配合比设计特别是要控制水灰比，采用适量的减水剂；施工时混凝既不能漏振也不能过振，避免混凝土泌水现象的发生，防模板沉陷；如果发生这类裂缝，可在混凝土终凝以前重抹面压光，使裂缝闭合。

（图片来源于网络）

今日科普结束，期待明日再会！

------更多精彩内容尽在头条“裂缝网”-------
