可编程控制器 (S7-200)
位存储区及正负跳变指令

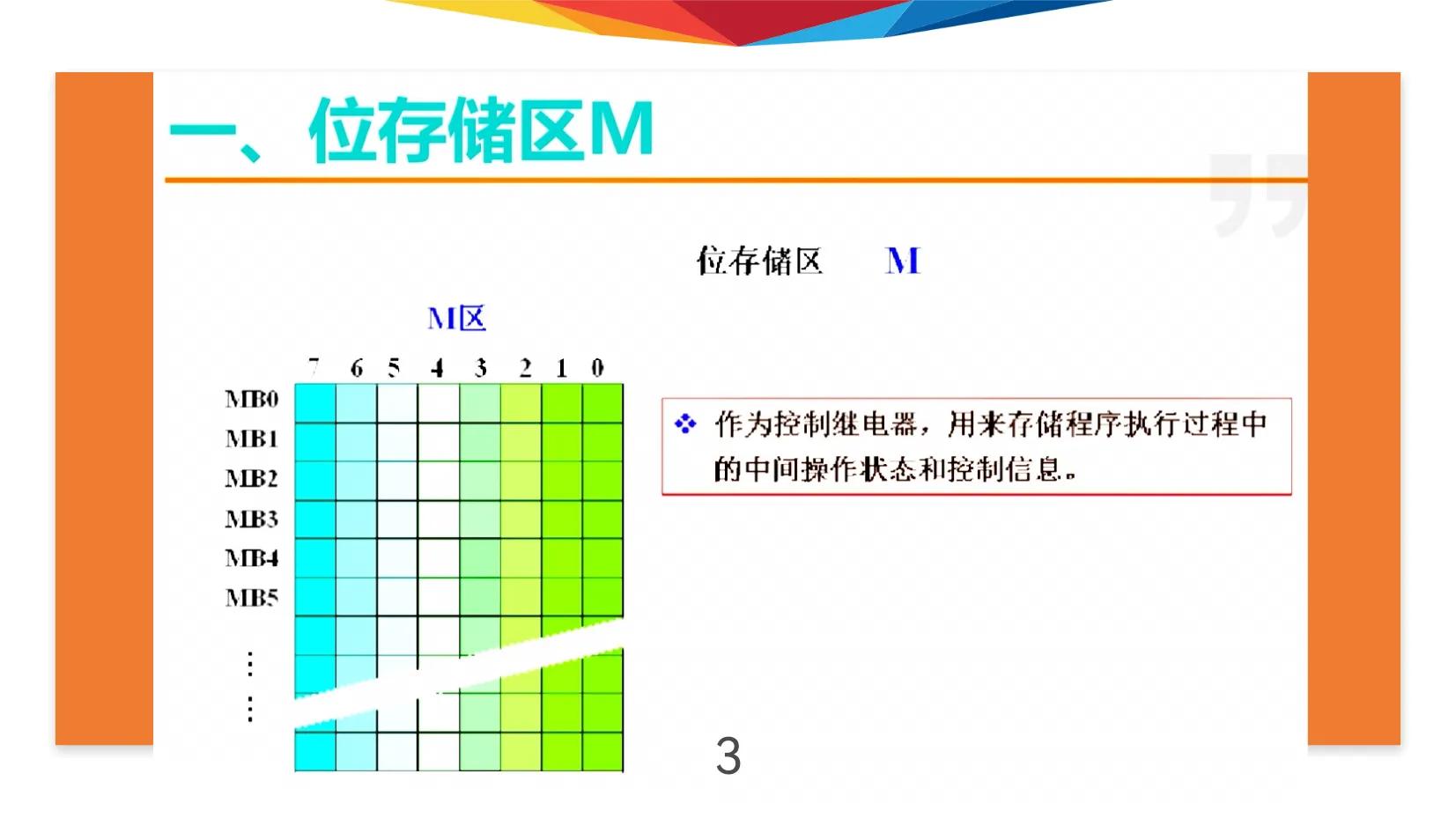

位存储区 M
作为控制继电器，用来存储程序执行过程中的中间操作状态和控制信息。

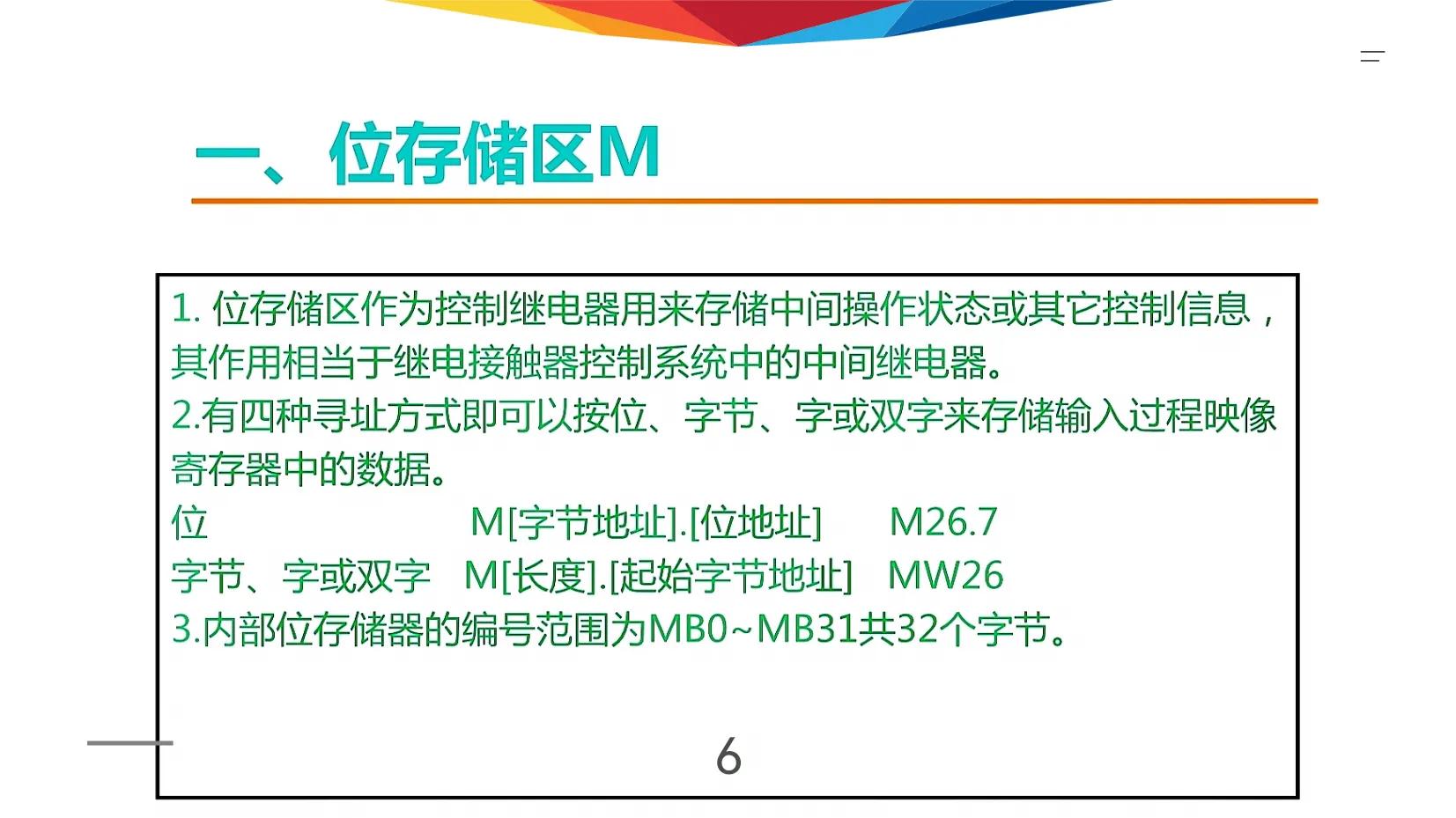

位存储区 M
1．位存储区作为控制继电器用来存储中间操作状态或其它控制信息，其作用相当于继电接触器控制系统中的中间继电器。

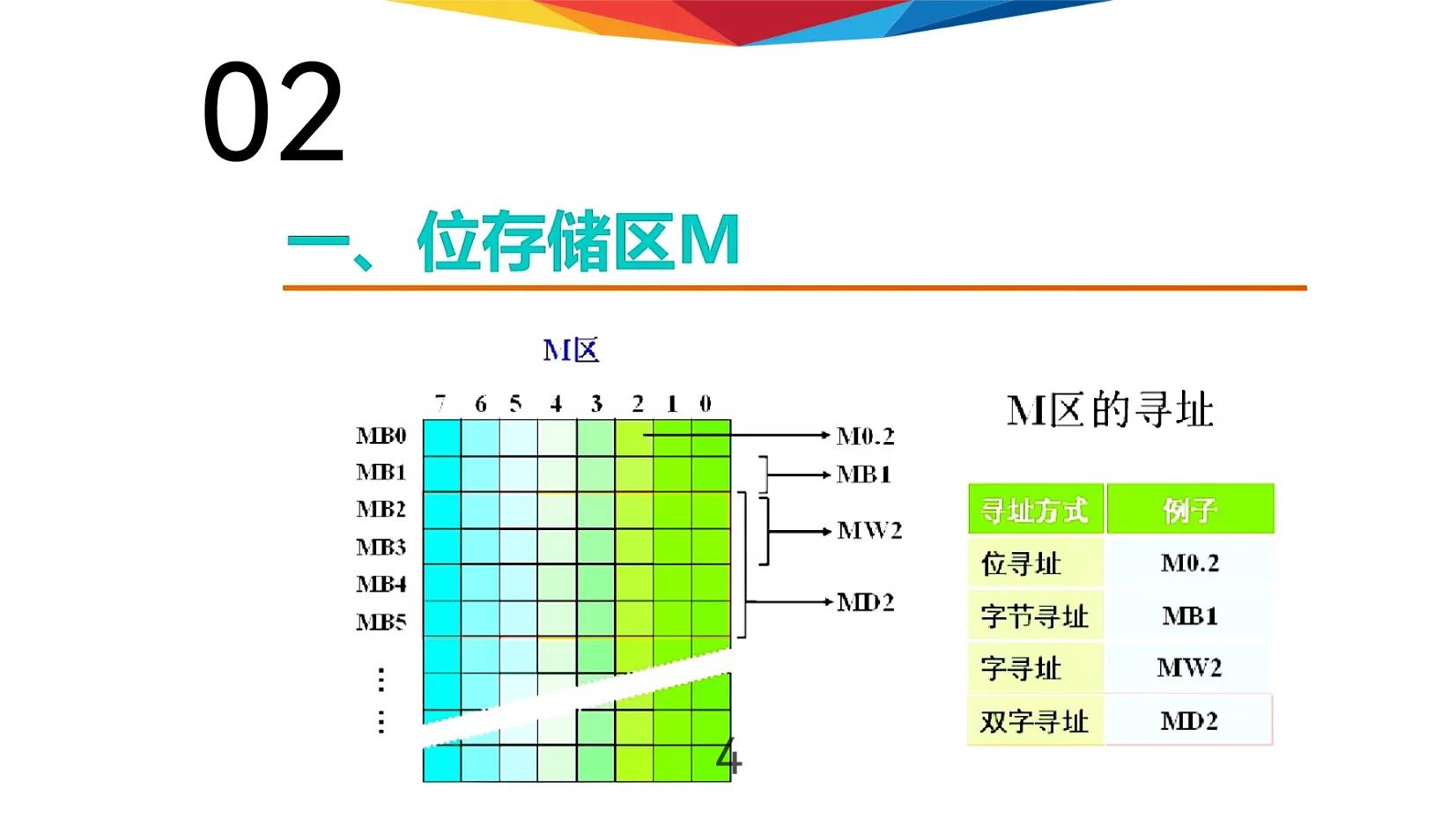

2．有四种寻址方式即可以按位、字节、字或双字来存储输入过程映像寄存器中的数据。
位
M ［字节地址］.［位地址］
M26.7
字节、字或双字 M ［长度］［起始字节地址］MW26

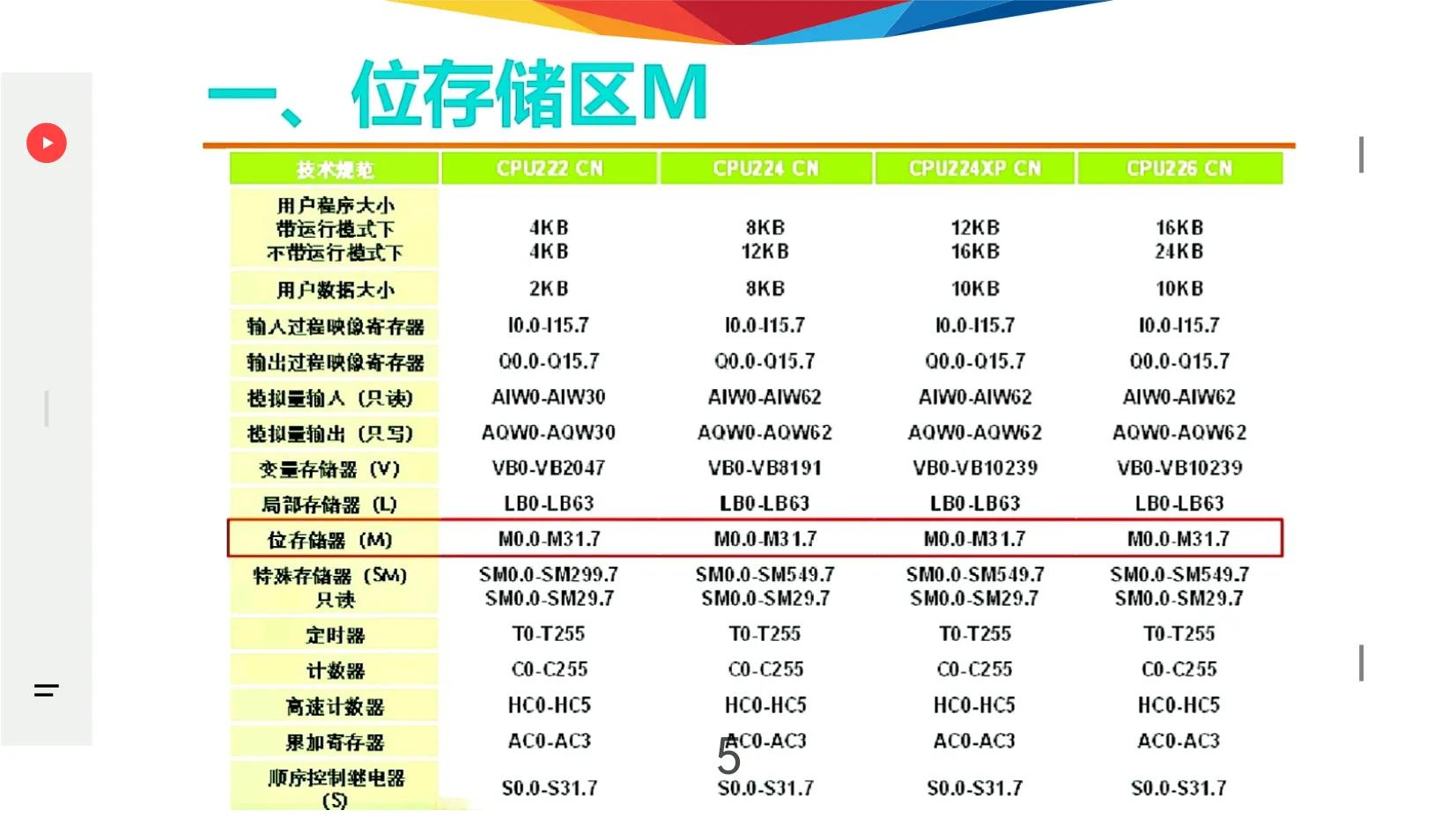

3．内部位存储器的编号范围为MB0~MB31共32个字节。
正负跳变触点指令
表1：正负跳变指令的格式和功能
类型 梯形图 语句表
正跳变
触点负跳变
触点
功能
EU
EU 指令对其之前的逻辑运算结果的上升沿
ED 指令对其之前的逻辑运算结果的下降沿
产生一个扫描周期的脉冲

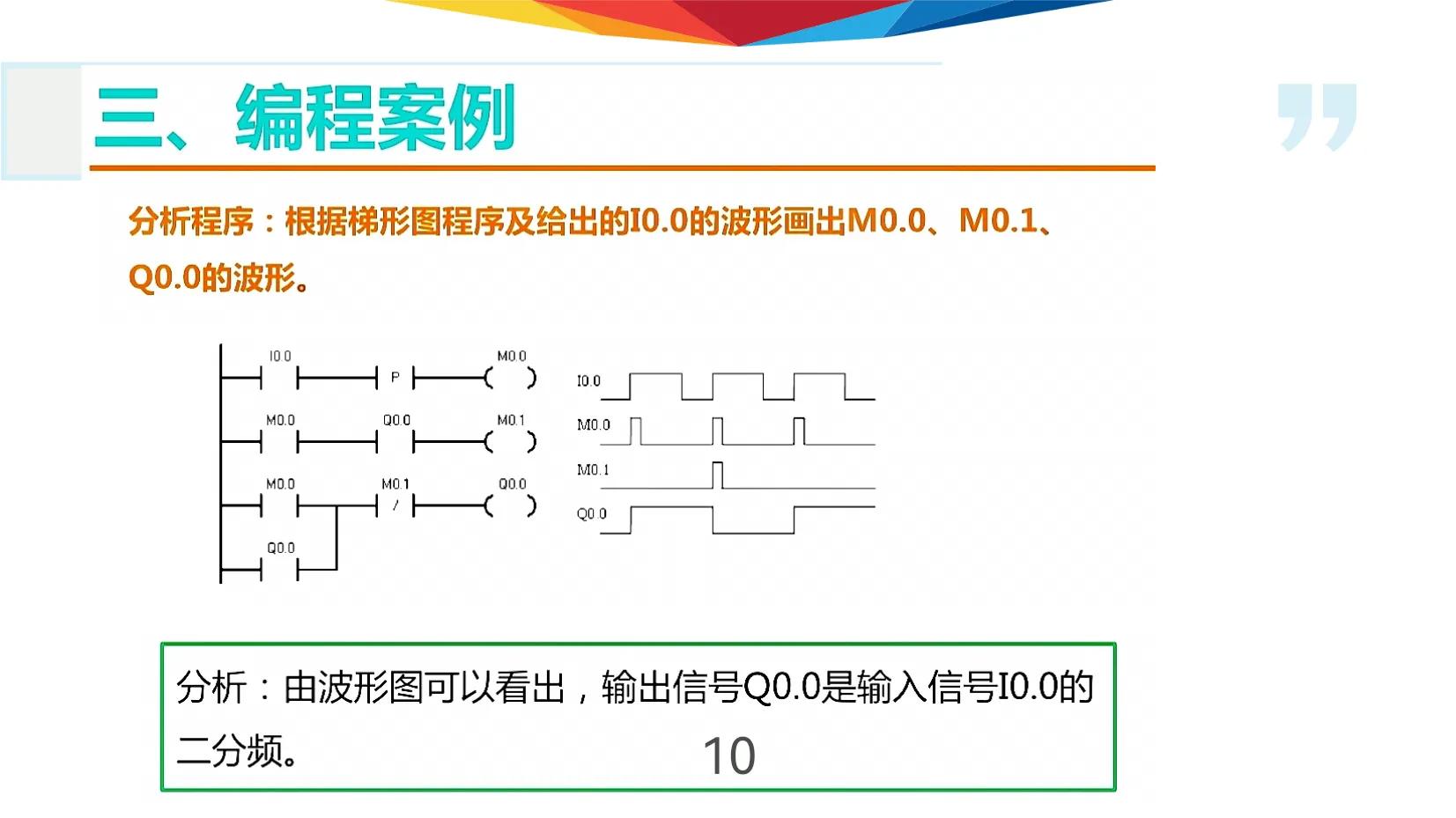

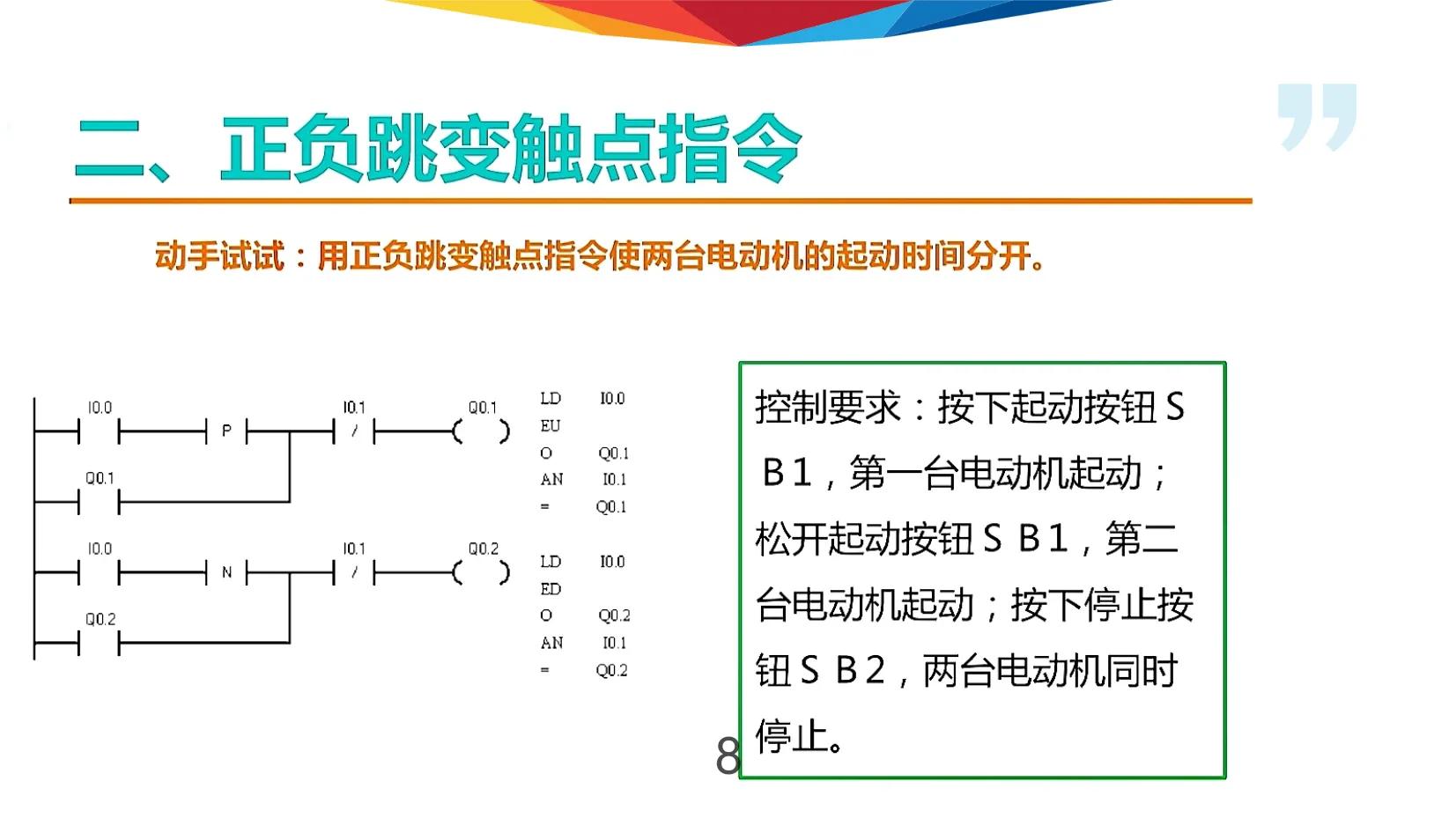

控制要求：按下起动按钮 S B1，第一台电动机起动；松开起动按钮 S B1，第二台电动机起动；按下停止按钮SB2，两台电动机同时停止。
正负跳变指令

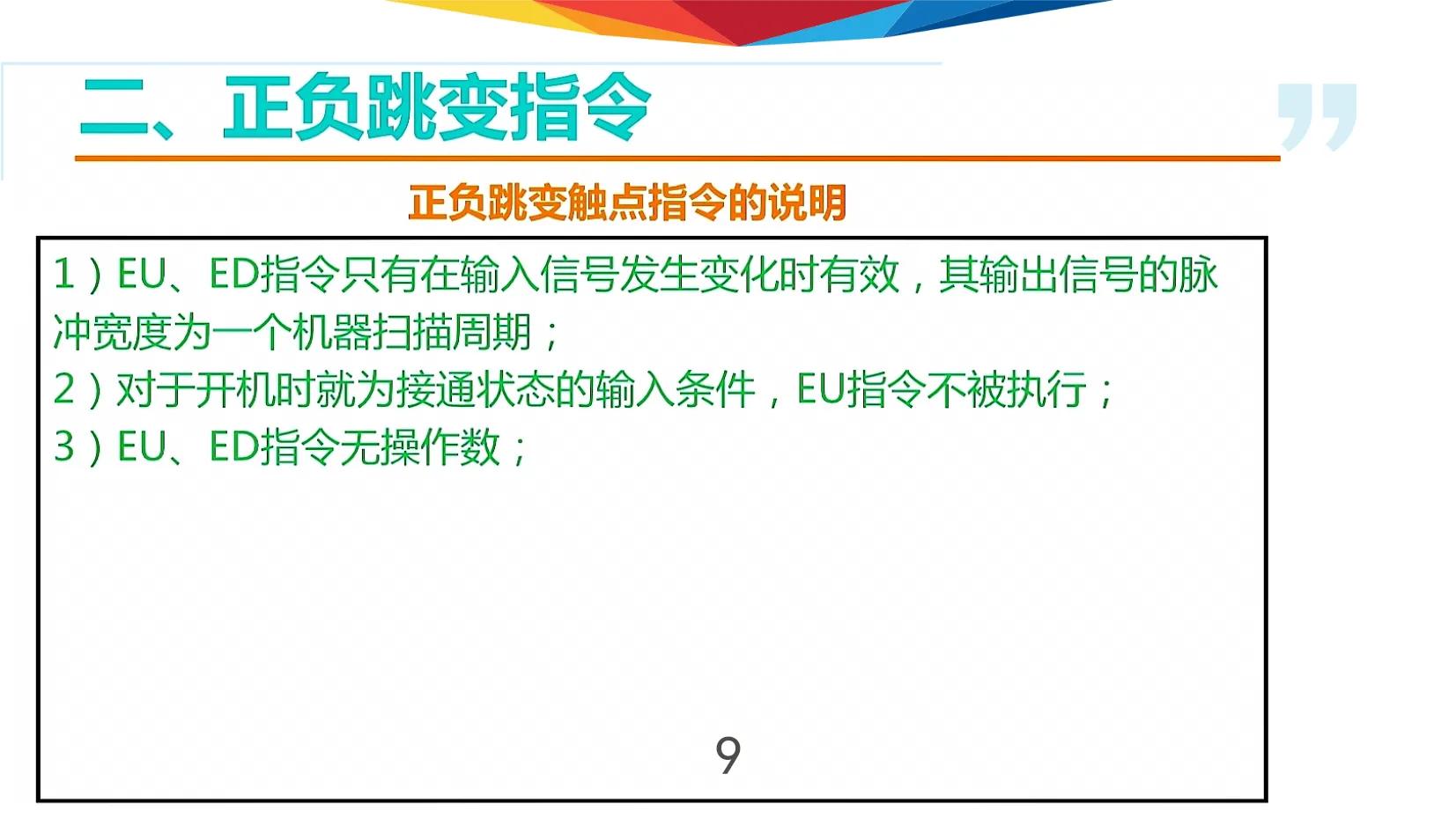

正负跳变触点指令的说明
1) EU 、 ED 指令只有在输入信号发生变化时有效，其输出信号的脉冲宽度为一个机器扫描周期；
2）对于开机时就为接通状态的输入条件， EU 指令不被执行；
3) EU 、 ED 指令无操作数；
