本文介绍了壁纸的各项质量原因及相应对策，文章较长，字数3700字，阅读需要10分钟。

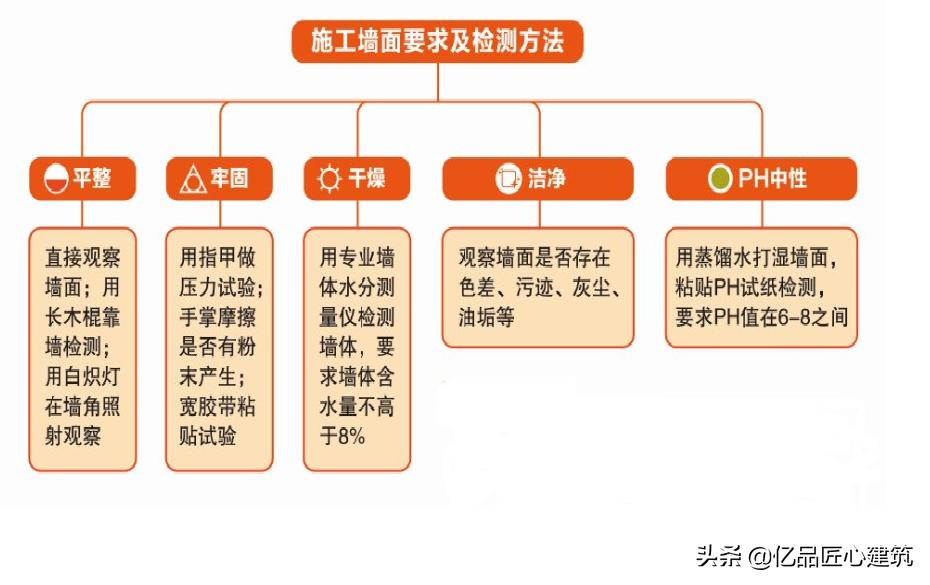

壁纸施工前的第一步，墙纸施工墙体检查标准

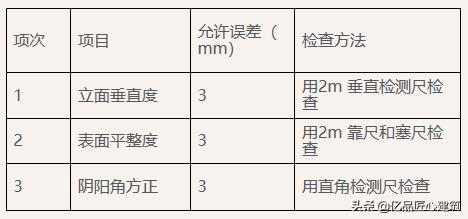

1.基层表面平整度，立面垂直度及阴阳角方正应达到如下要求：
2.混凝土或抹灰基层含水率不得大于 8%
检测方法：使用专业设备检测——墙体水分测量仪。
3.基层腻子应坚实、牢固、无粉化、起皮和裂缝，腻子的粘结强度应符合建筑室内用腻子的规定 。

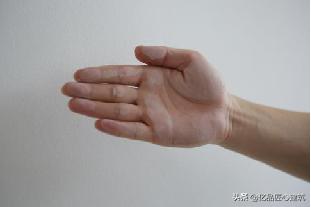

检测方法：用于掌摩擦，检查是否会产生粉末，如有粉末产生，说明该墙体硬度不达标，松软粉化
掉粉墙面
4.基层表面颜色应一致，没有污点，没有色差
检测方法：直接用眼睛观察即可，关键是要看墙面是否有色差、涂画痕迹等。

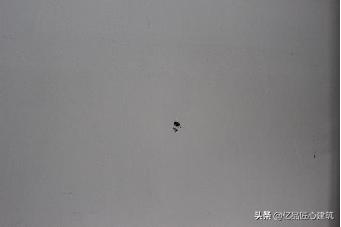

墙体有污点

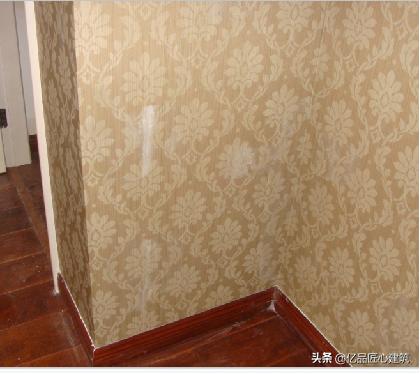

墙面有色差
5.墙体酸碱度适中，PH值在7～8之间。
检测墙面酸碱度的目的是防止对碱性敏感高的墙纸遇碱时会产生变蓝变红灯烧纸变色现象。
墙纸砭碱

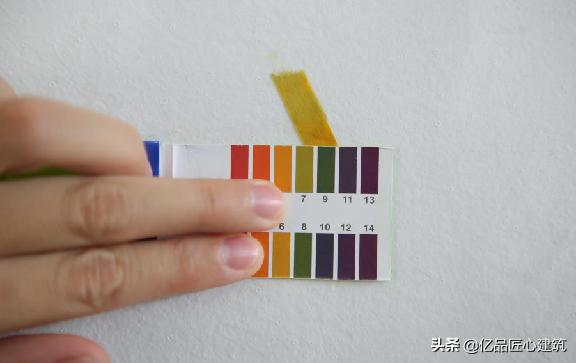

检测方法：用蒸馏水将墙面打湿一小块墙面，将PH试纸贴到墙面上观察试纸颜色变化，PH值在中性范围试纸颜色是橄榄绿，如果墙面是碱性，试纸会变成蓝色。

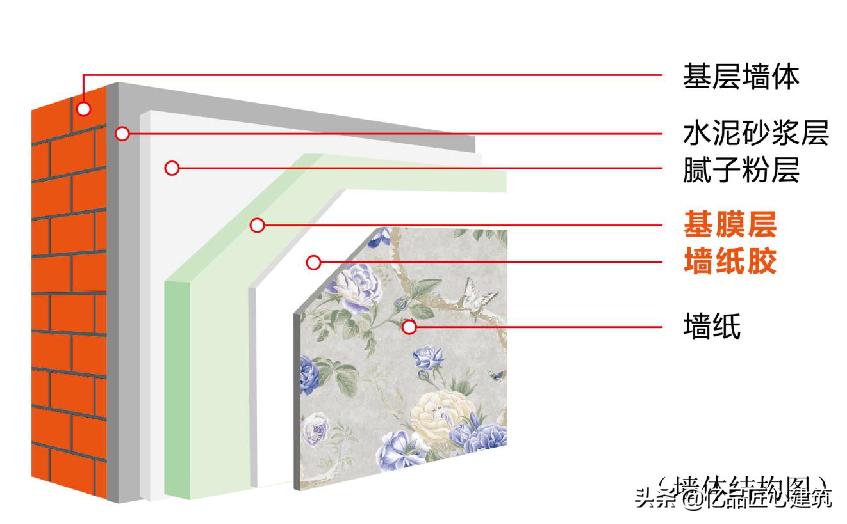

要贴壁纸，墙基膜是非常重要的
什么是基膜？
基膜是一种专业抗碱、防潮、防霉的墙面处理材料 能有效地防止施工基面的潮气水分及碱性物质外渗避免对墙纸造成不良损害。
基膜是用水性高科技材料研制而成，对人体无害，对环境无不良气体挥发，比起使用传统的油性醇酸清漆来说，有效的保护了室内环境。
墙基膜的作用：
1. 加强腻子粉与墙体和腻子粉之间牢固度。
2. 在腻子层表面形成一层坚固的保护膜，保护墙体
3. 隔水防潮、抗酸防碱
4. 增强抗击性，耐刮耐磨
5. 便于墙纸移动对花，易于墙纸施工
壁纸的质量问题：缝隙・剥落・浮起
①壁纸本身的原因。（无法通过施工避免和解决）
A.壁纸伸缩性过强
◇壁纸的基层纸吸收胶中的水分伸展，水分干燥后收缩。
◇通常壁纸的伸缩率为1%左右，根据材质不同也有达到2%左右的。
◇基本上伸缩率超过1.5%的产品容易出现缝隙。（无法防止）
对策：虽有限度，但可依靠胶在某种程度上防止缝隙
B.透气性过大
◇树脂壁纸透气很少，因此自表面蒸发的水分较少、胶干燥后才会发生壁纸的干燥，实际上不会出现缝隙。
◇透气性较强的壁纸，在胶没有干燥之前，基层纸含有的水分自表面开始蒸发，因此会引起基层纸收缩形成缝隙。
对策：如果使用含有黏度很强的壁纸胶的干燥调整剂、可以在某种程度上防止缝隙。但是程度也是有限的。
C.基层纸的（尺寸）快速激烈地吸收胶，导致形成缝隙
◇基层纸靠使用（尺寸剂）控制尽量少吸收水分。
◇近来（尺寸剂）失效，也会出现吸水量较大的壁纸。
这种情况，壁纸胶刷上后立刻被基层纸吸收，胶量变少会导致出现缝隙。
对策：基本上是壁纸自身的问题，无法用施工来避免。
②施工的原因
A.养生不足壁纸施工后伸展，引起接缝的突起。
◇壁纸基层纸吸收胶的水分伸展。通常乙烯树脂壁纸5~10分钟可完全伸展，
根据壁纸种类不同有的需要30分钟以上。
◇如果将其他壁纸当做通常乙烯壁纸养生5~10分钟进行施工，做好接缝后壁
纸还继续伸展，就会引起接缝的突起膨胀。
对策：充分养生可以防止。可使用塑料袋或壁纸箱抑制壁纸分层。
B.养护中，壁纸两侧边胶干燥，造成缝隙
◇即便是乙烯树脂壁纸，也可能会发生两侧边因接触空气，施工时胶已干燥的情况。
对策：夏季等长时间放置时，即便使用了塑料袋或者壁纸箱也需在两侧边处放入垫衬胶带和养生胶带。
C.抚平时左右方向过分用力
◇乙烯壁纸等具有伸缩力，会向左右伸展。
◇用力向左右抚平，会使壁纸伸展，回缩力会变大，容易形成缝隙。
对策： 壁纸的抚平上下进行，不左右进行。
D.急剧快速干燥导致缝隙
◇风通过壁纸表面会引起急剧快速干燥。
◇在胶干之前自接缝处及表面水分开始蒸发基层纸开始干燥引起收缩。
◇夏季施工如果开窗作业很容易造成缝隙。
◇施工后在胶没有干的状态下开冷气暖气会发生同样的事情。
对策： 施工中不开窗。施工后不立即使用冷暖气。室内需封闭24小时，自然收干。
E.因刀划伤基板表面或基膜表面形成缝隙。
◇施工时伸展的壁纸随着水分的干燥而回缩。
◇基板面材纸和基膜在划伤的状态下施工，壁纸的回缩力会拉着棉材纸和基膜一起回缩，形成缝隙。
对策： 可使用垫衬带和基层增强胶带防止
F.过多上滚轴形成缝隙
◇过多上滚轴会导致胶被挤压到左右两侧，变薄、导致形成缝隙。
对策： 不过多上滚轴
③壁纸胶的原因。
A.使用了不含有速干剂的粘着剂或者含速干剂量较少的胶。只有淀粉成分的胶与含有速干剂的胶相比，粘着力差，可能有无法抑制壁纸出现缝隙、浮起的状况。
B.壁纸胶过分稀释（加水量过多）加水量多，相应固体状态胶会变少。胶浓些比较好。
C.使用了耐水性、耐候性较差的壁纸胶，通常情况下，淀粉随着时间的变化粘着力变弱。因此，表面有损伤，胶的作用会变弱。
D.使用了干燥慢的壁纸胶，胶的干燥比壁纸慢，容易出现缝隙。
对策：根据壁纸不同选择合适的壁纸胶，并且遵照使用方法使用。
④腻子处理的原因。
A.在腻子上进行重叠切割法施工，切到腻子表面。
B.使用了强度不足的腻子
应使用表面较硬的腻子，柔软的腻子不容易粘着。
对策：也可以将基膜进行涂敷，完成粘合。另外，尽量避免在腻子上的缝隙。阴阳角处，做好粘附工作。
⑤基层调整失误的原因。
A.使用了不符合基层的基膜。
◇若没有使用和基层特性相吻合的基膜，涂膜会剥落，不起作用。
B.基膜过浓，过度喷涂。
◇由于基膜过浓，过度喷涂凝固，涂膜的吸水性会降低，不能渗透到基层，引起胶很难粘的住。
C.基膜过薄。
◇过薄固体部分减少，会降低干燥后的效果。
D.重叠切割，引起基膜的涂膜被切断。
◇基膜的涂膜切断后，涂膜本身就会张开，形成缝隙。
E.没有使用含有速干成分的胶进行施工。
◇因进行了基膜处理吸水性会下降，不使用粘合性很高的速干胶，将无法粘接。
对策“”基膜必须要：使用和基层相符合的产品。遵守稀释和喷涂次数。（需要注意浓度调整和过度喷涂等事项）。放入垫衬胶带和基层增强胶带。 必须要使用含有速干成分的胶。只是用淀粉的胶是无法黏住的。详情参照基层施工标准。
⑥基层活动等的原因。
A.基板的接缝和阴角处有裂纹会引起壁纸浮起。
◇基本上是结构体的问题，黏贴原本基板的缝隙。
B.没有黏在树脂角落胶布上并有浮起。
◇在树脂上，淀粉胶是无法黏住的。
C.基板小口处不粘接。
◇因小口处室石膏，所以无法粘接淀粉胶。
对策：可以的话，在缝隙处放入纤维胶布。（阴角也要放入）

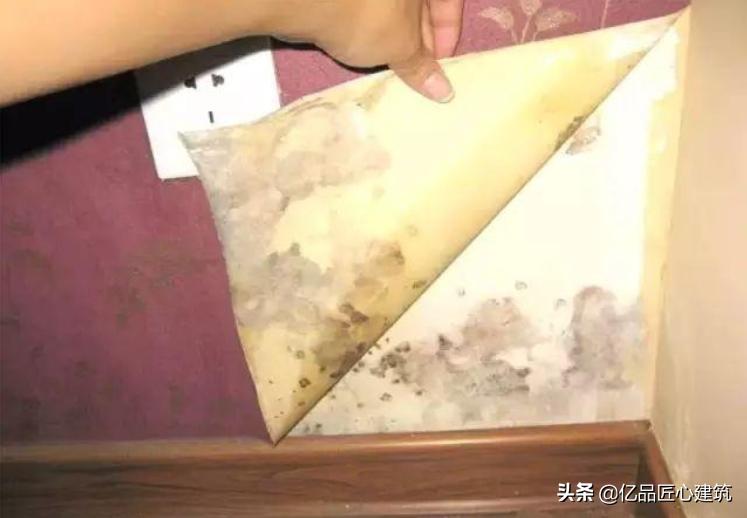

2.壁纸的质量问题：发霉
①从基层出现水分，引起的发霉。（基本上是结构上的原因，壁纸施工时无法预防。）
A.在未养生（没有充分干燥）的混凝土和灰浆上贴壁纸。
B.基板后面的木材部分含水率高，水分无法排出，引起发霉。
C.基板后面的内部有结露，引起发霉。
D.基板吸收了地面的湿气。
E.因防水工程的错误，引起从外部进入水分。
◇比起壁纸的表面，后面的发霉比较多。
◇基本上是建筑物的结构问题，要充分的做好基层养生，不要有结露，从外部进入水分等情况，否则无法防止发霉。
◇防霉剂只能在一定的期间内有效。在此期间，利用基层水分流失防止发霉。结构上的问题，在不断出现水分的情况下，是无法防止发霉。
②表面发霉。（条件：水 + 温度 + 养分 + 空气）
A.因房间的温度差引起的表面结露。
B.水周边的水滴。
◇防霉剂是无法防止发霉的。
◇ 发霉的4个要素中，除了水分以外，都是住宅环境中所存在的，所以只能消 除水分。
◇ 在胶和基膜中放入防霉剂也无法防止发霉。（仅仅是会晚一些发霉而已）
◇ 胶的发霉抵抗性是指溶解后的胶暂时不发霉的情况，但是无法做到施工后的防霉。

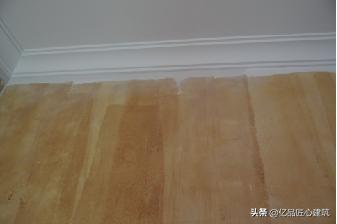

3.壁纸的质量问题：变色
①胶擦拭残留等胶的原因引起变色。
A.胶的添加剂（防腐剂，防霉剂）变色。
◇防腐剂、防霉剂中有受到紫外线就会发生变色的东西。 （也有不变色的东西）
◇选用变色少的胶。（スパーグルー96α和ウォールボンドシリーズ等）
B.胶的醋酸变色。
◇本来应该使用乙烯醋酸，但是使用了木工胶（醋酸）引起的变色。（尤其是纺织品，纸壁纸）
C.胶的树脂（NaNO3）多，会引起纺织物和纸壁纸的变色。
◇Na+会容易引起变色。
◇NO3-接触到紫外线，会引起纸（纸浆）变色。
D.EVOH树脂膜容易残留胶，此胶的恶化会引起变色。
对策：谨慎选用变色少的胶。
②其他原因引起的变色。
A.树脂吸入窗框等的染色剂的颜色，引起变色。
◇染色剂和壁纸接触的地方，使用粘合剂390进行粘合，不要直接接触。
B.基层沾用油性笔和粉笔的痕迹的基础上进行树脂壁纸施工，此颜料会浮在壁纸表面。
◇树脂的可塑剂是有和颜料起反应的性质。
◇一定要擦拭基层的污渍。
C.生锈引起变色。
D.基膜等的选择错误引起基层弱碱变色。
◇胶合板的木质素和防霉剂、防腐剂的变色。
◇水泥、灰浆的情况下，基层下的强碱变色。
E.防水填充剂有垃圾粘附。
◇尽量不要使用防水填充剂为好。
F.壁纸表面上附有烟油子。
※EVOH树脂膜特别容易出现。
G.腻子显形
◇因基层的温度差引起的壁纸表面垃圾（灰尘）粘附方式，会出现变色的差别。
分基板下面是木材还是钢筋铁骨。
根据比热差，会造成表面的温度差。(木材的上面保温好，不容易粘附灰尘，会发白。另外， 钢筋铁骨上容易发凉，容易粘附灰尘，会发黑)
※基本上是属于住宅的结构问题，施工是无防止的。 油漆饰面也会发生的。
◇基层的通风性差会引起变色。 经常会看到纺织品壁纸因腻子引起的变色。
※全面喷涂基膜，防止变色。
※没有通气性的壁纸，不会出现发生变色。
（此处已添加圈子卡片，请到*今条头日**客户端查看）
