形位公差

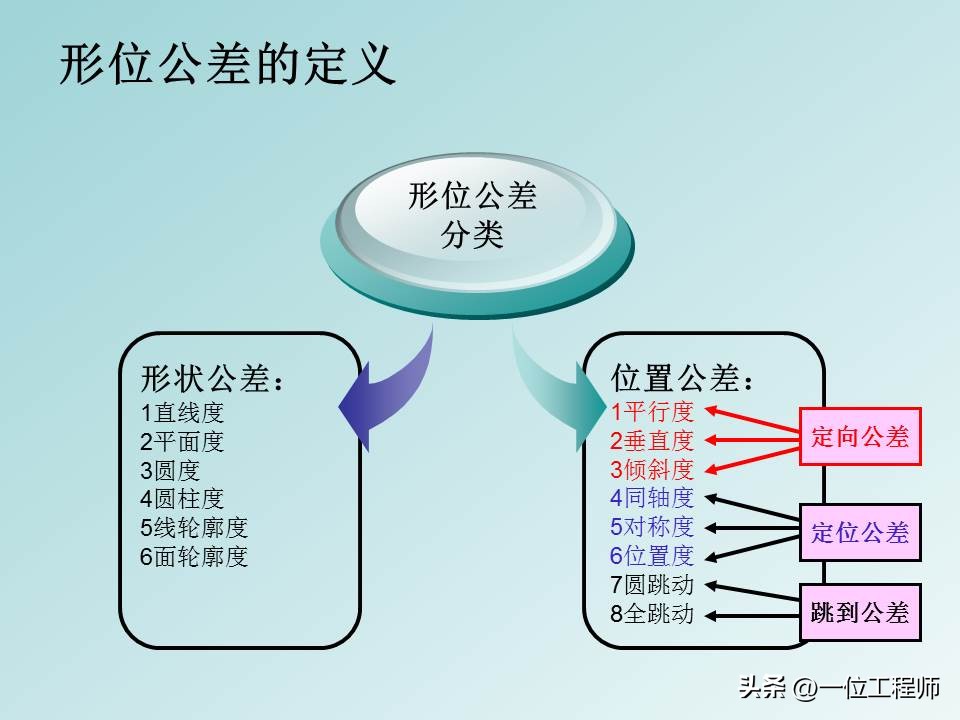

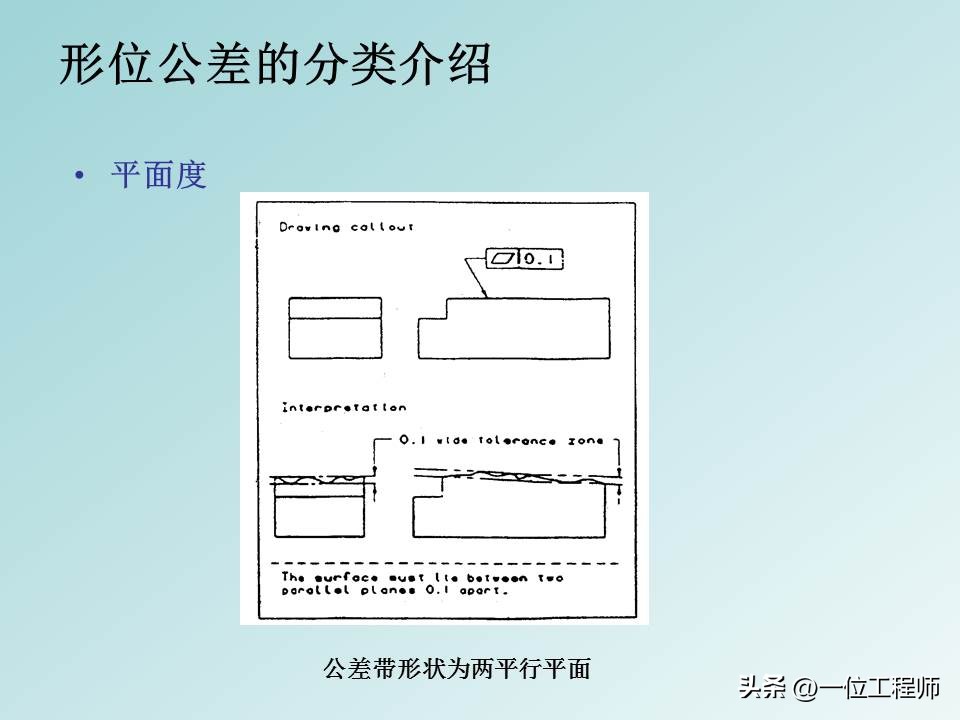

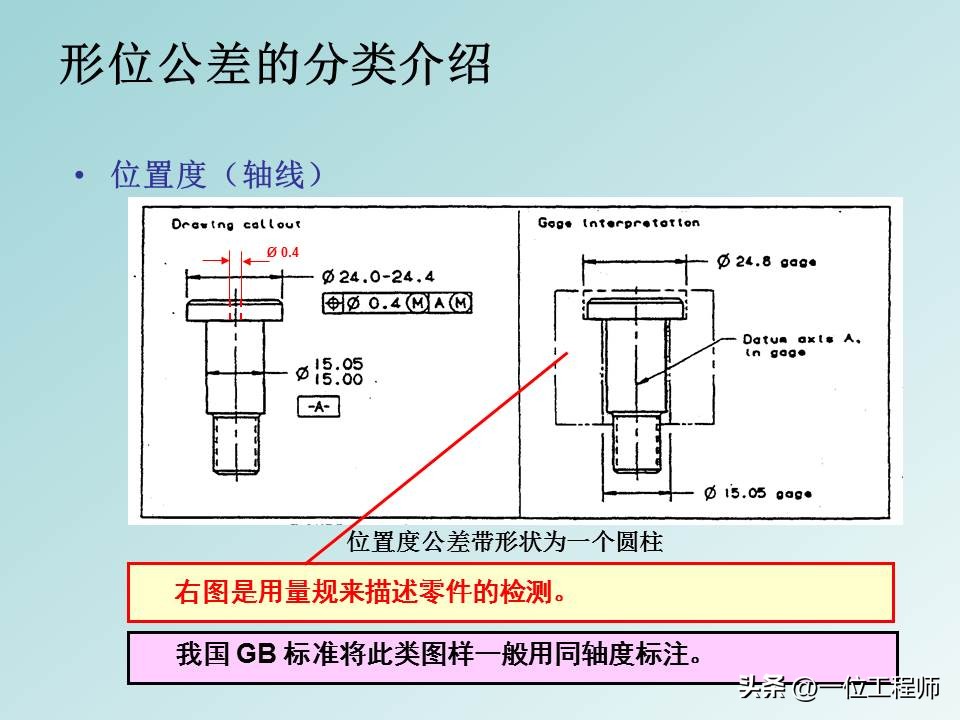

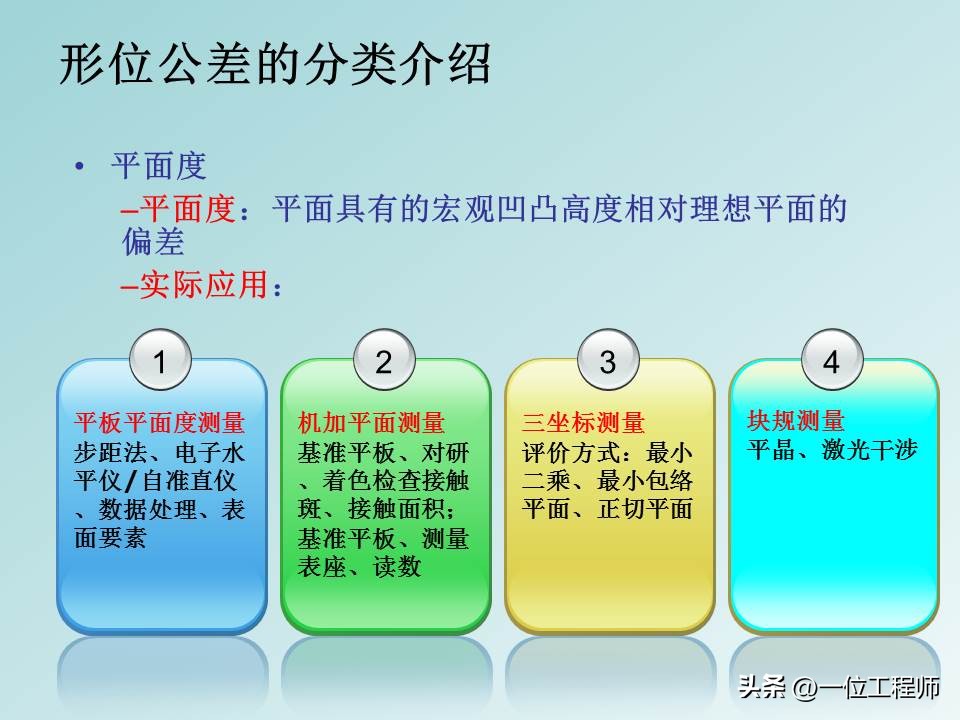

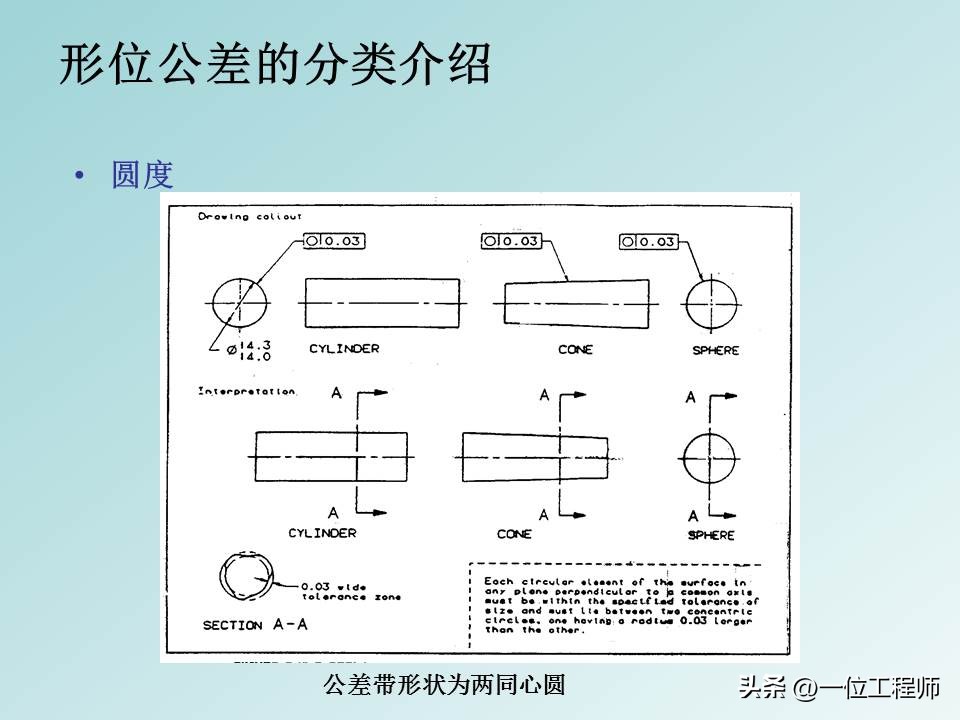

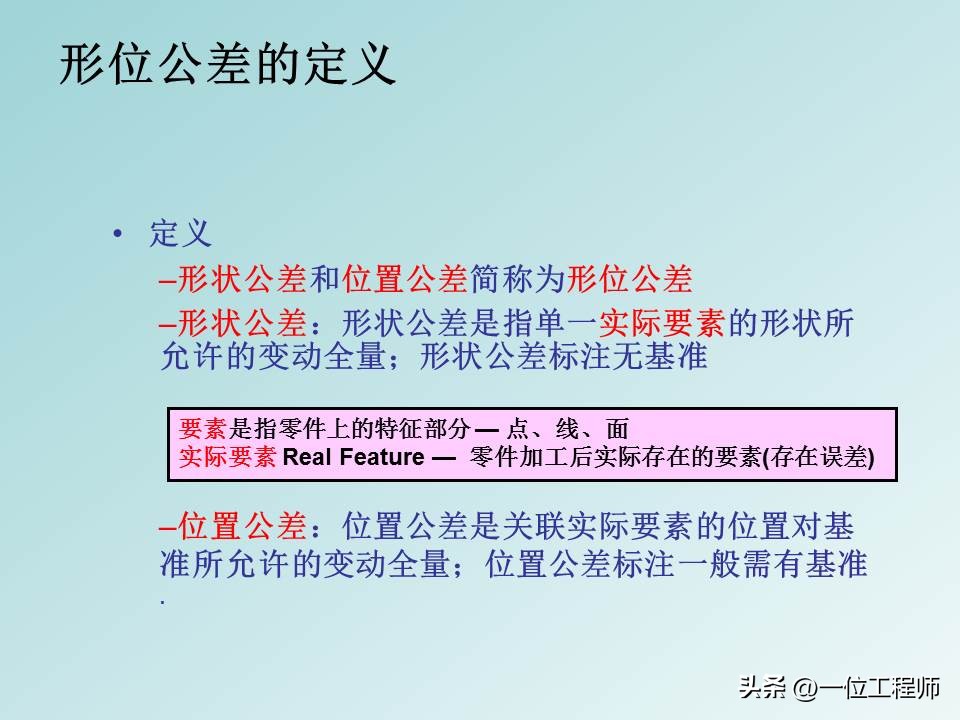

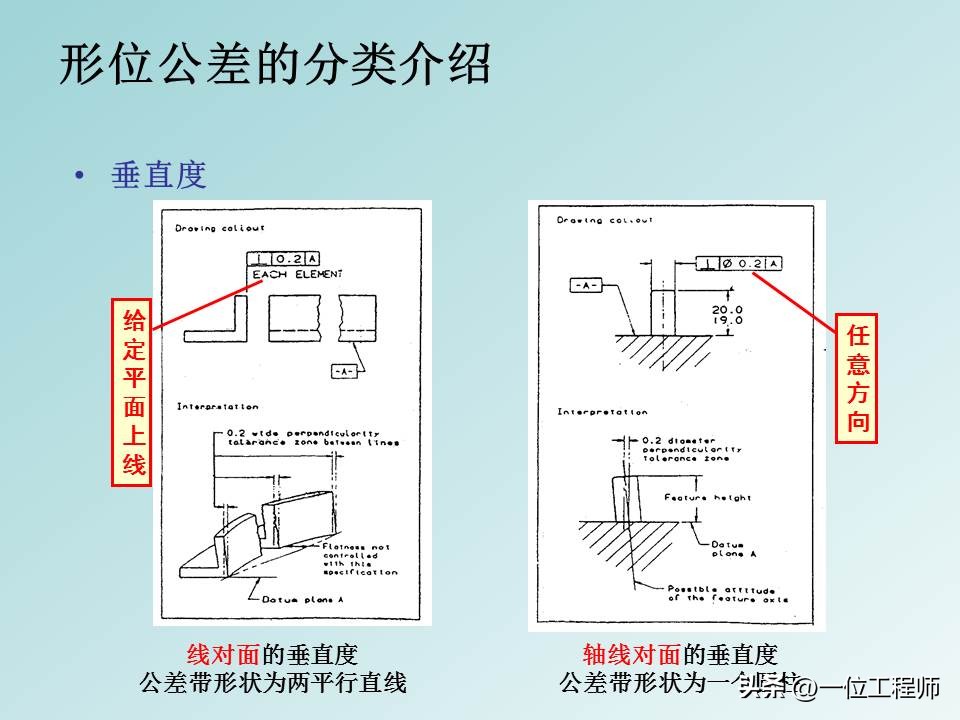

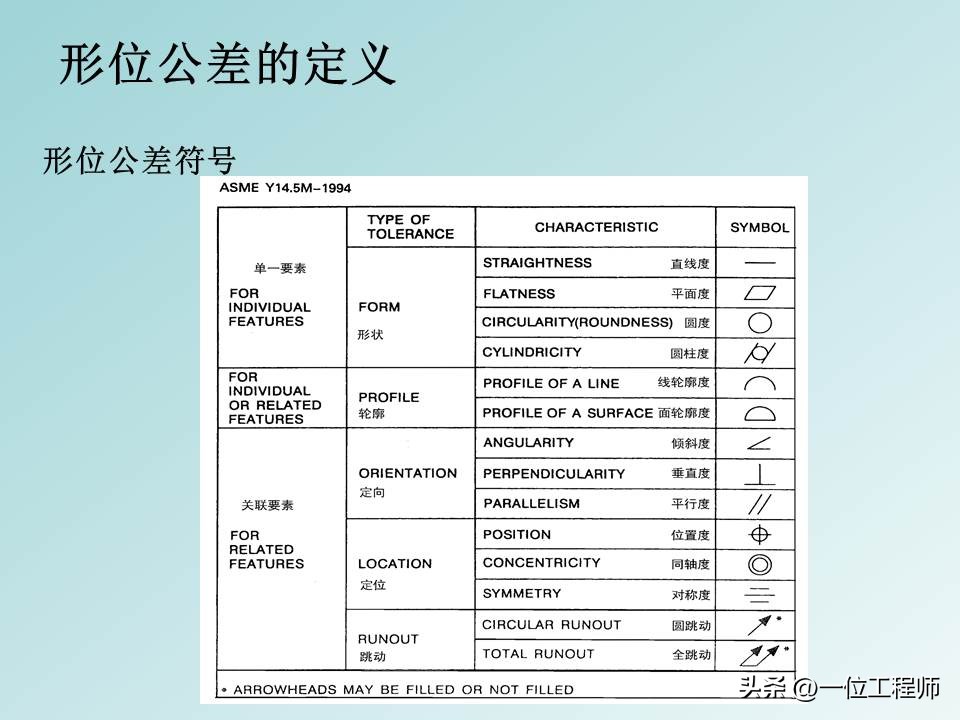

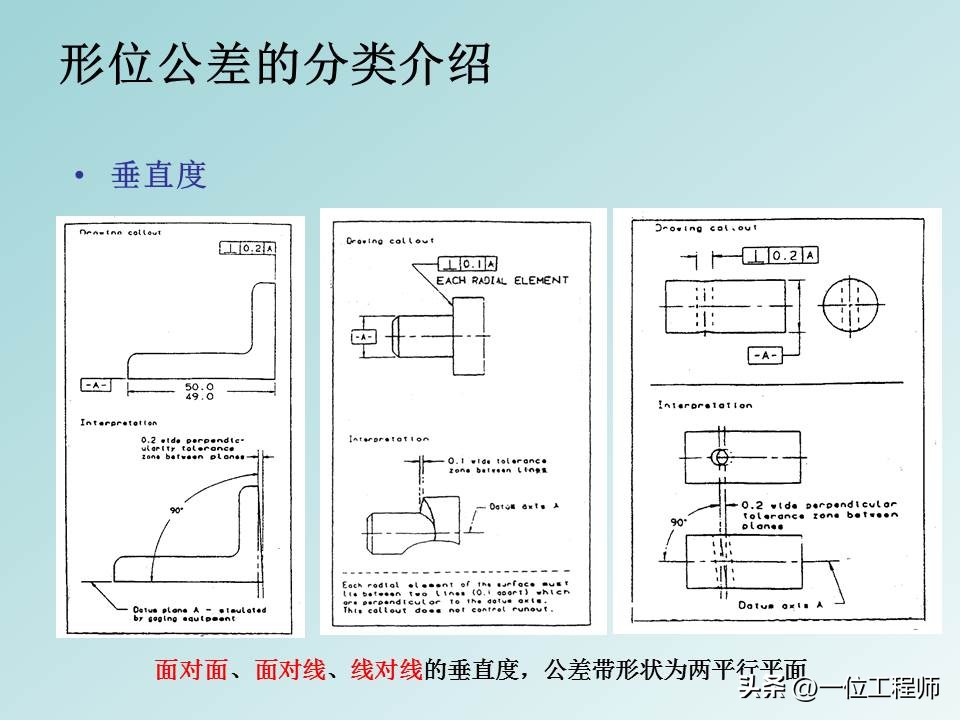

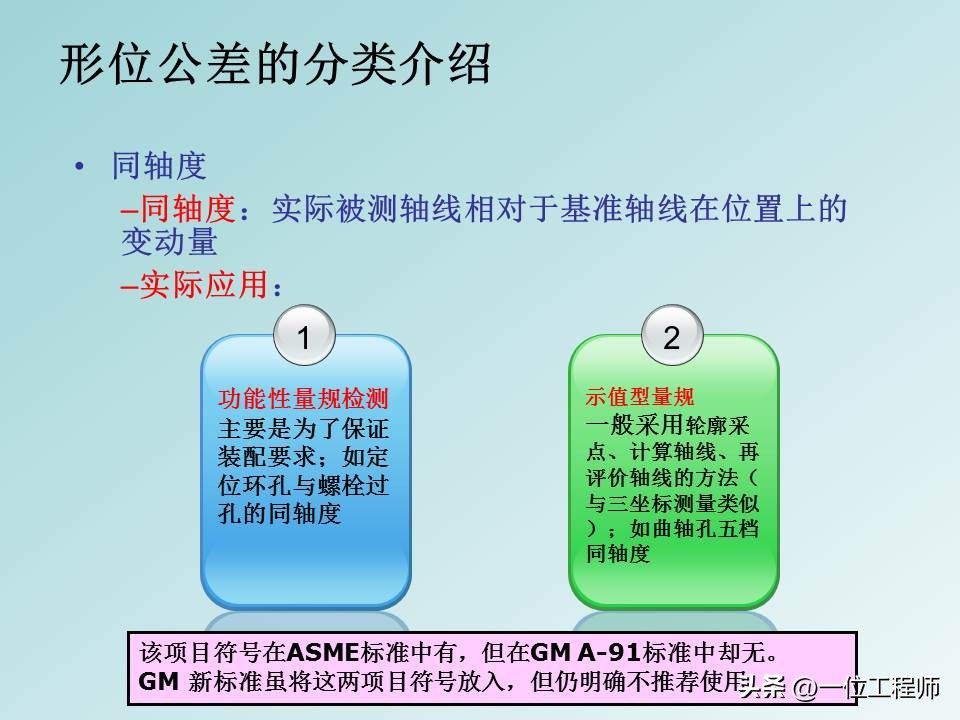

形位公差是机械制图中的一种特殊公差，用于描述零件之间的位置关系和形状要求。形位公差包括平面度、圆度、同轴度、垂直度、位置度等，它们可以用于描述零件的平面、轴线、孔等特征的位置和形状要求。形位公差的正确设置可以保证零件的装配精度和功能要求，是机械设计中非常重要的一部分。

形位公差可以分为基本形位公差和限制形位公差两种。基本形位公差是指零件特征的位置和形状要求，它是根据零件的功能和装配要求等因素来确定的。限制形位公差是指在基本形位公差的基础上，根据零件的功能和装配要求等因素来确定的额外公差。

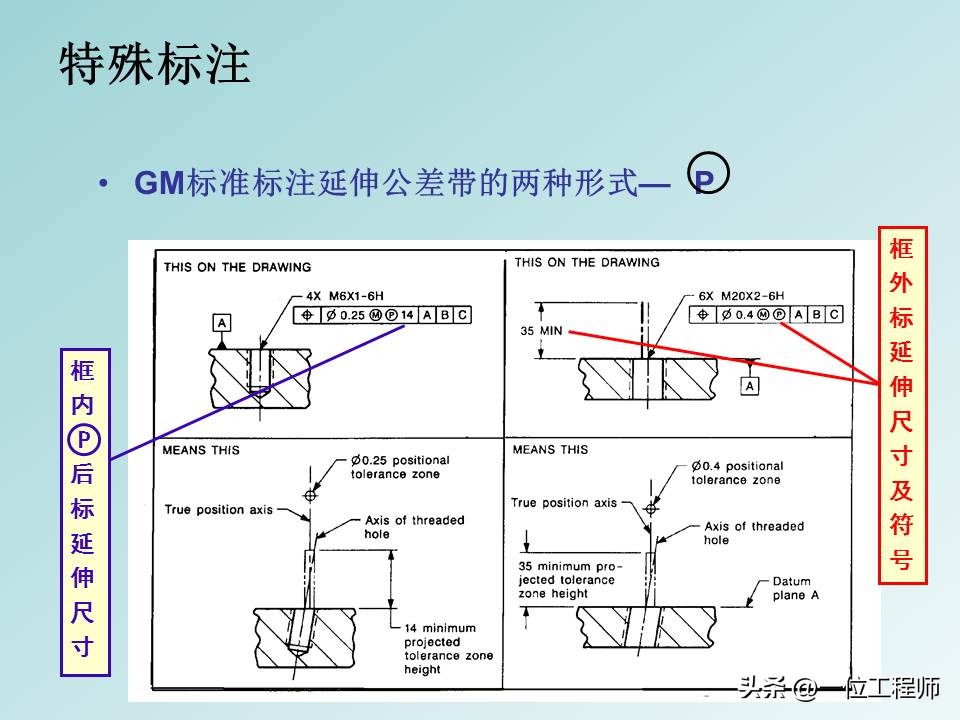

在机械制图中，标注形位公差的原则是根据零件的功能和装配要求等因素来确定公差的类型和数值，同时应该注意标注的清晰和准确，以确保零件的装配精度和功能要求。标注形位公差时，应该在零件的特征控制框中标注形位公差的符号和数值，并在零件的主视图和剖视图中标注形位公差的位置和方向。在零件的局部视图中，应该标注形位公差的放大比例和数值。

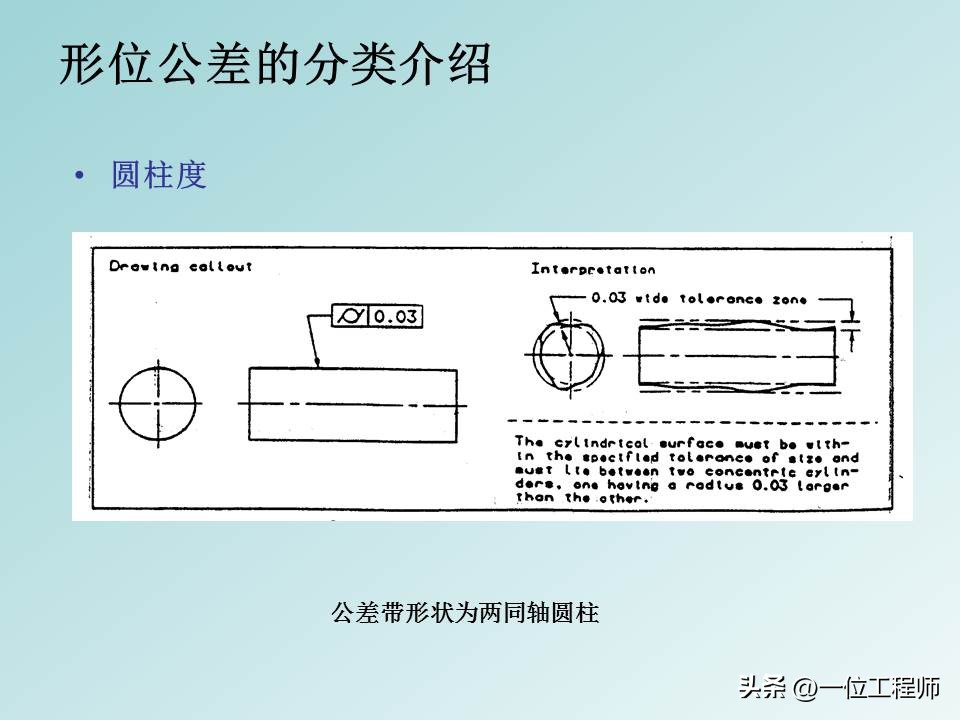

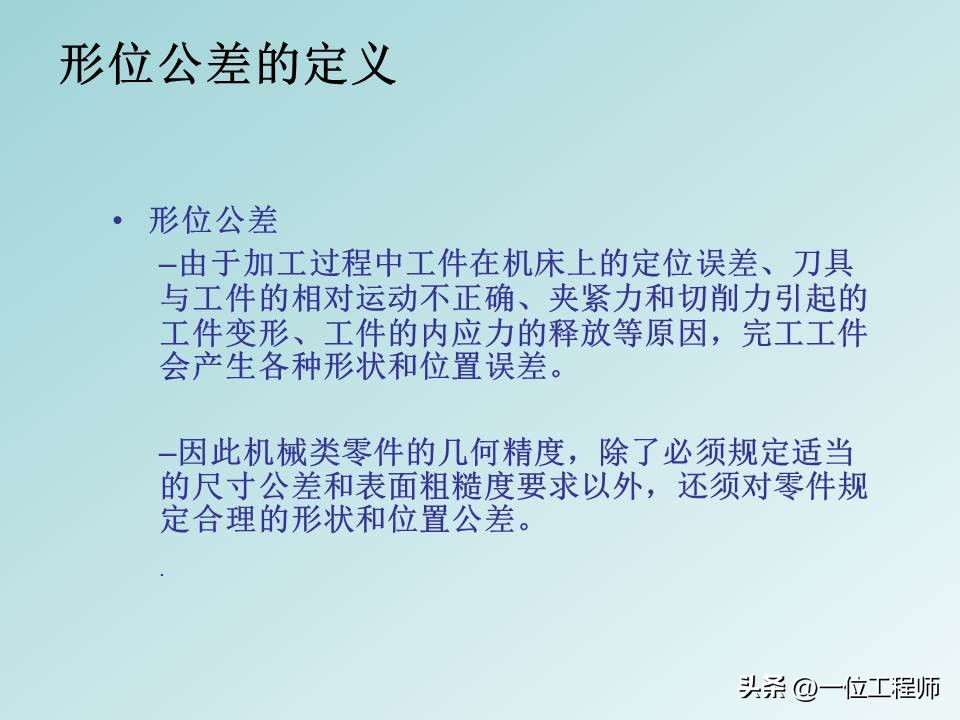

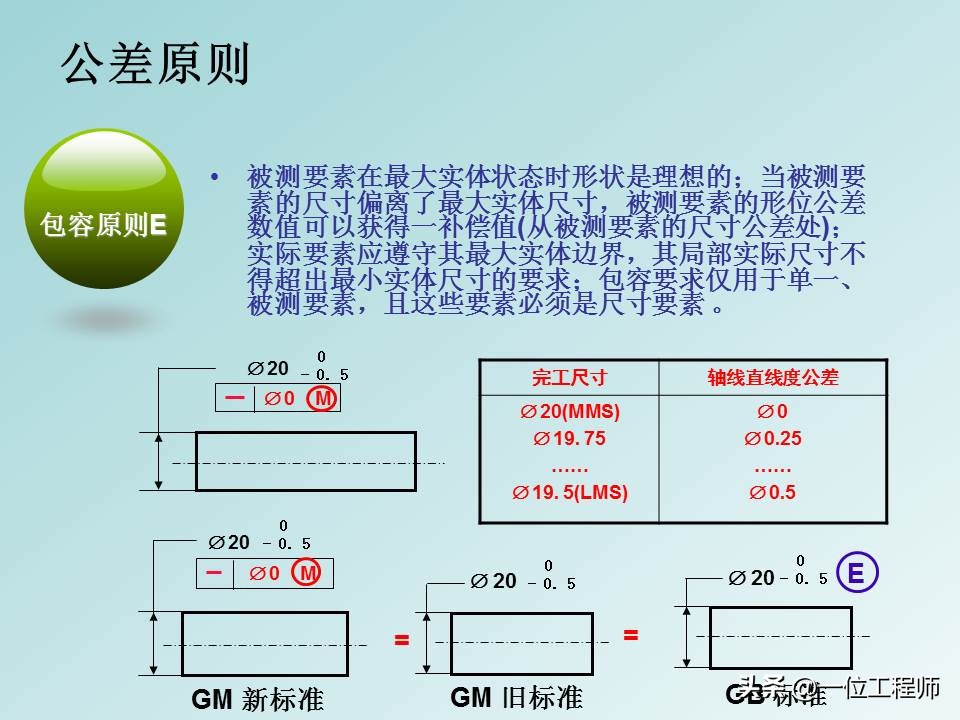

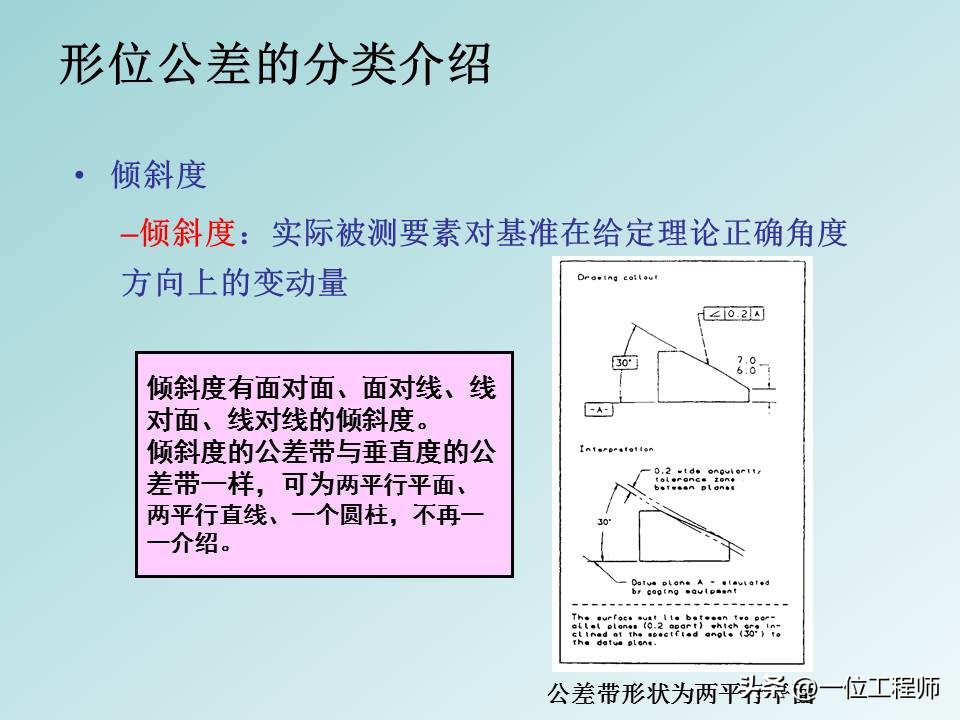

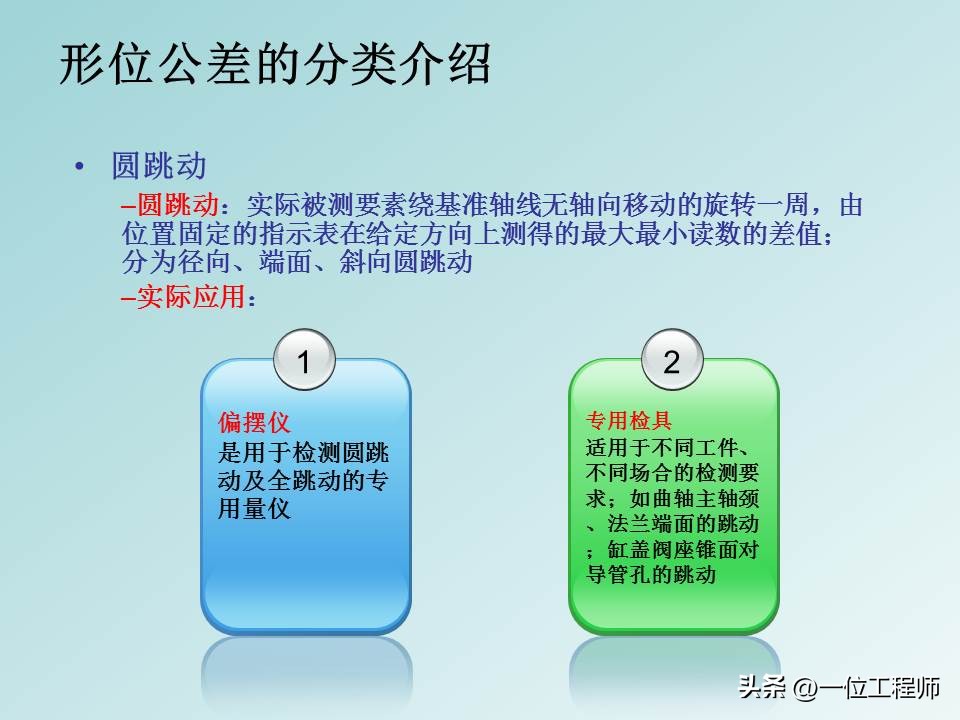

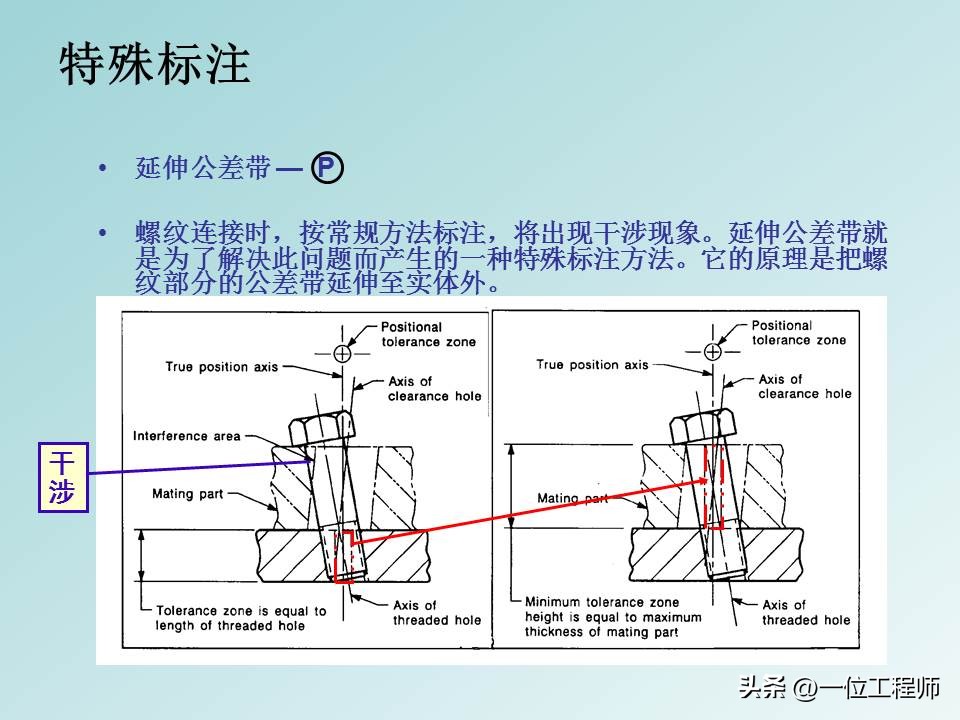

48页PPT介绍

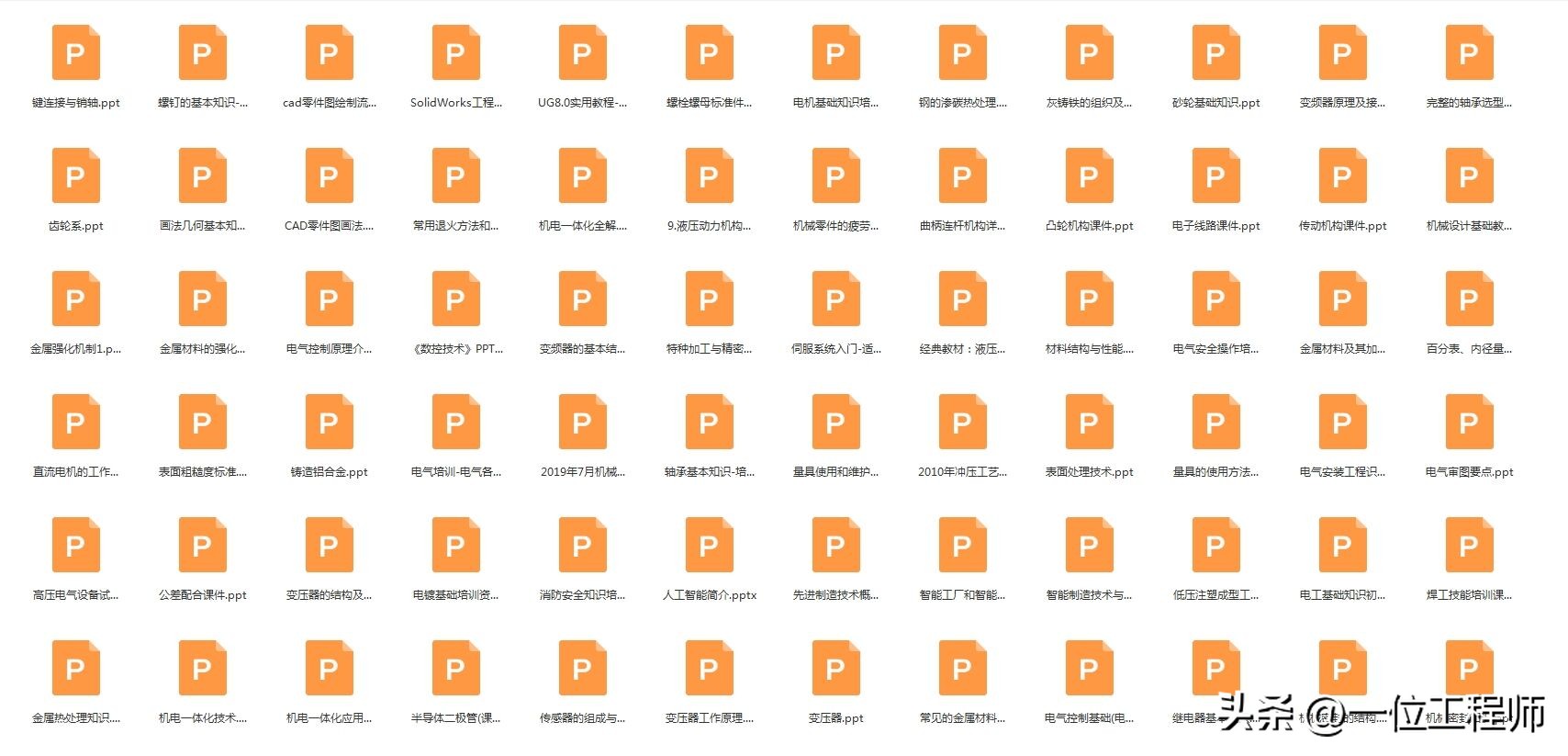

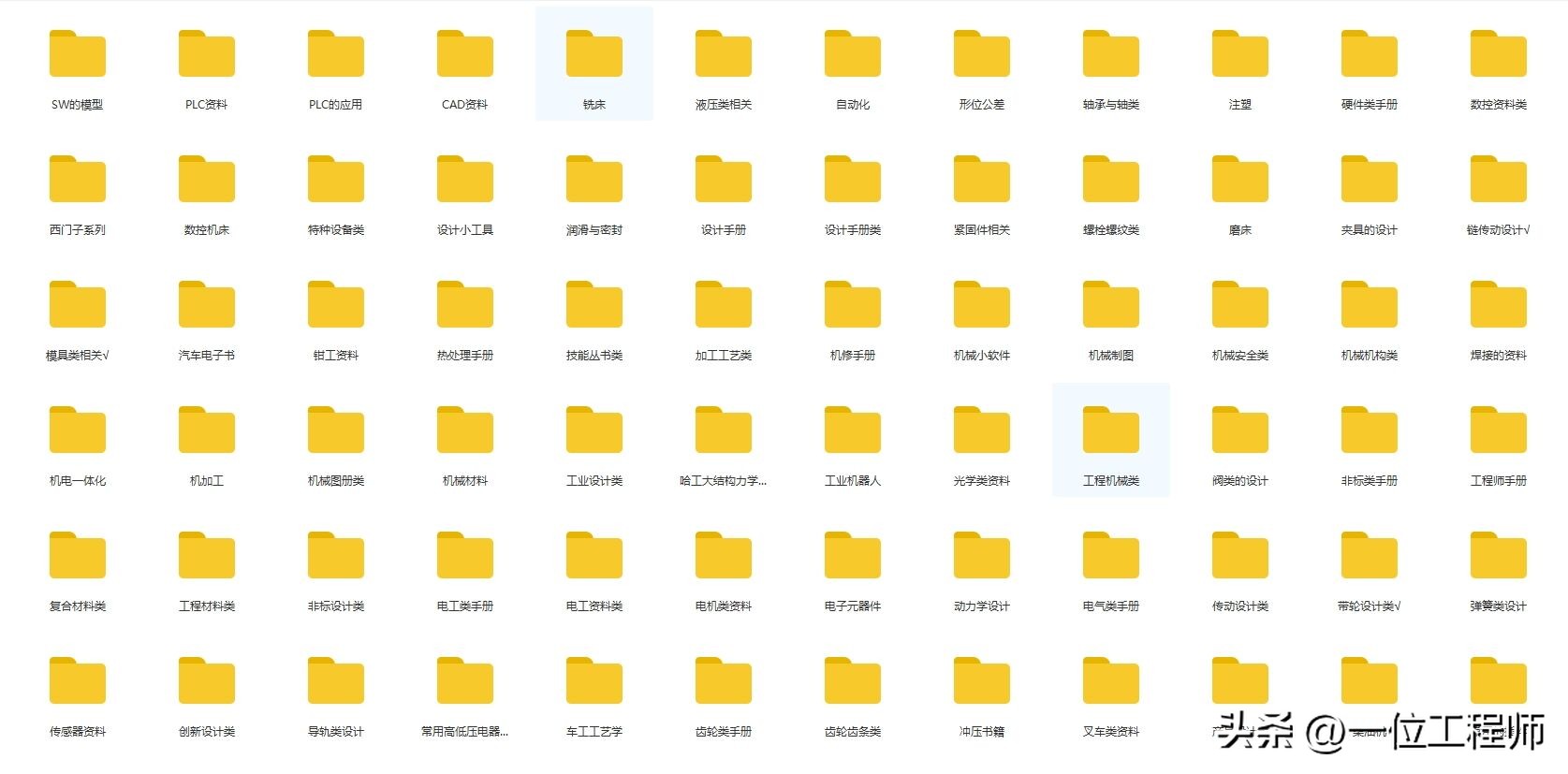

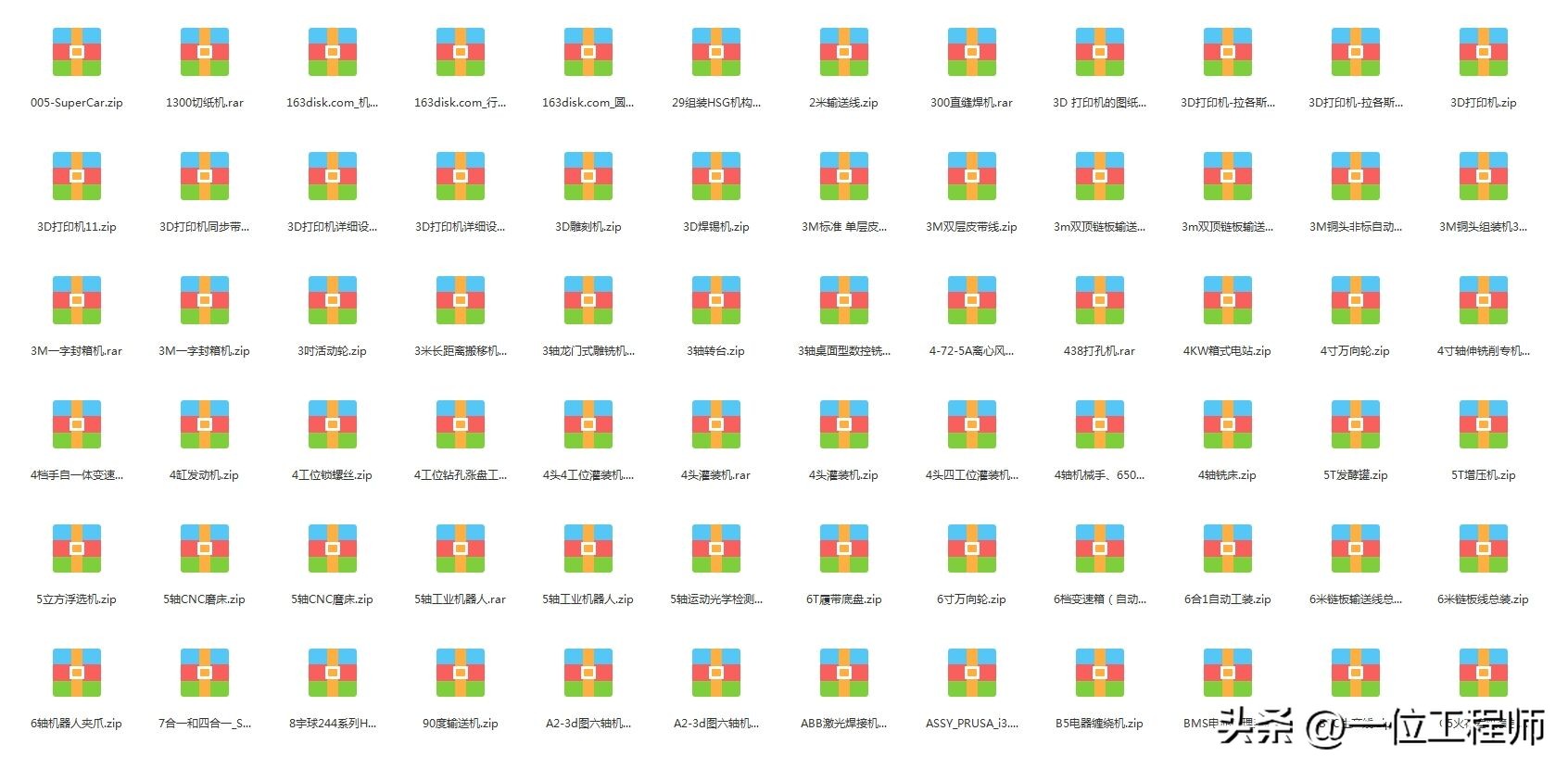

1000G机械、机电、材料、液压、非标等等领域都需要的资料合集

全网最全资料合集，让你找到真正自信的资料。1000G机械相关领域全部资料涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

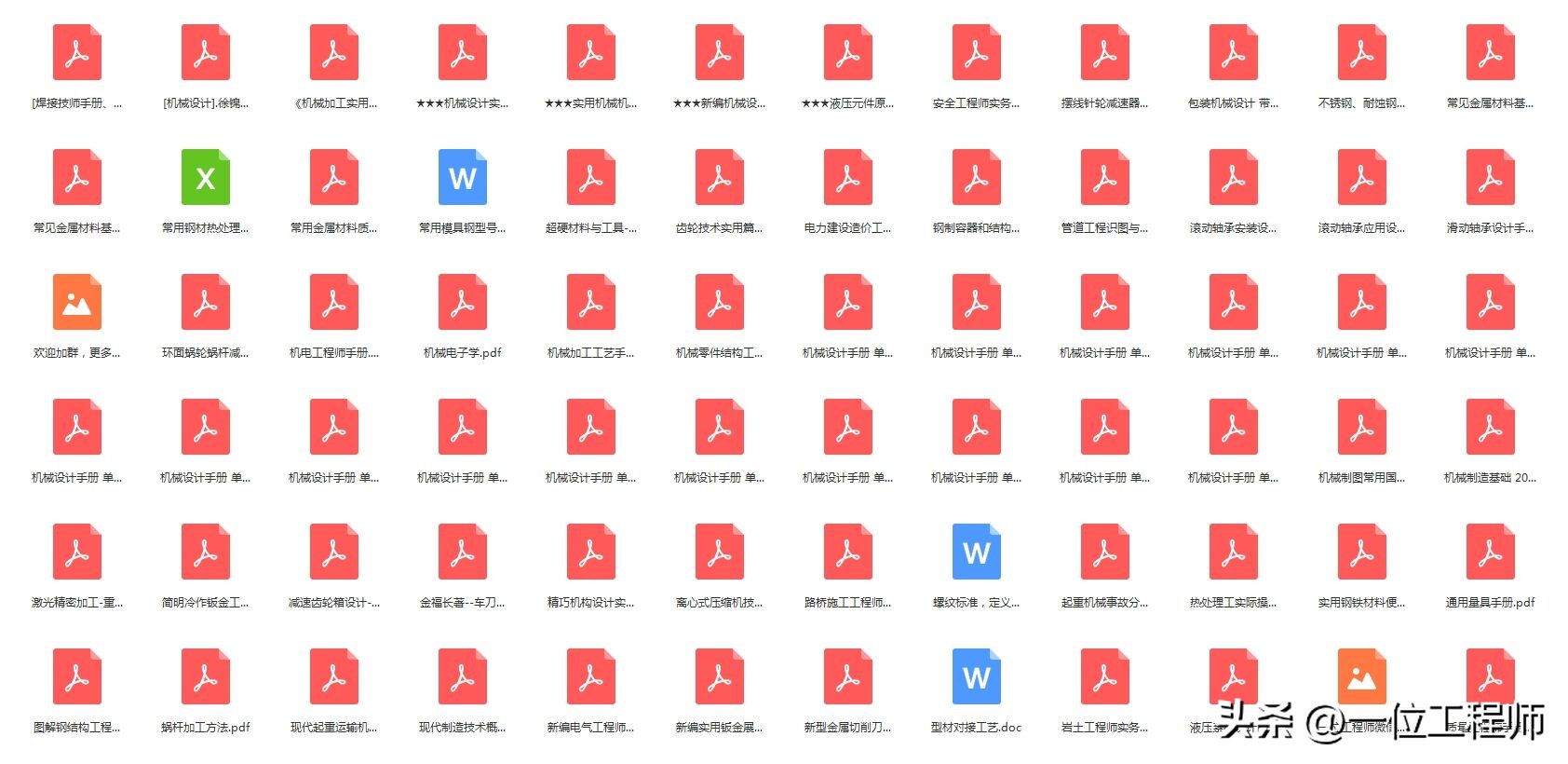

具体内容有：文档手册类(千余份工程师设计手册、机械设计手册、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

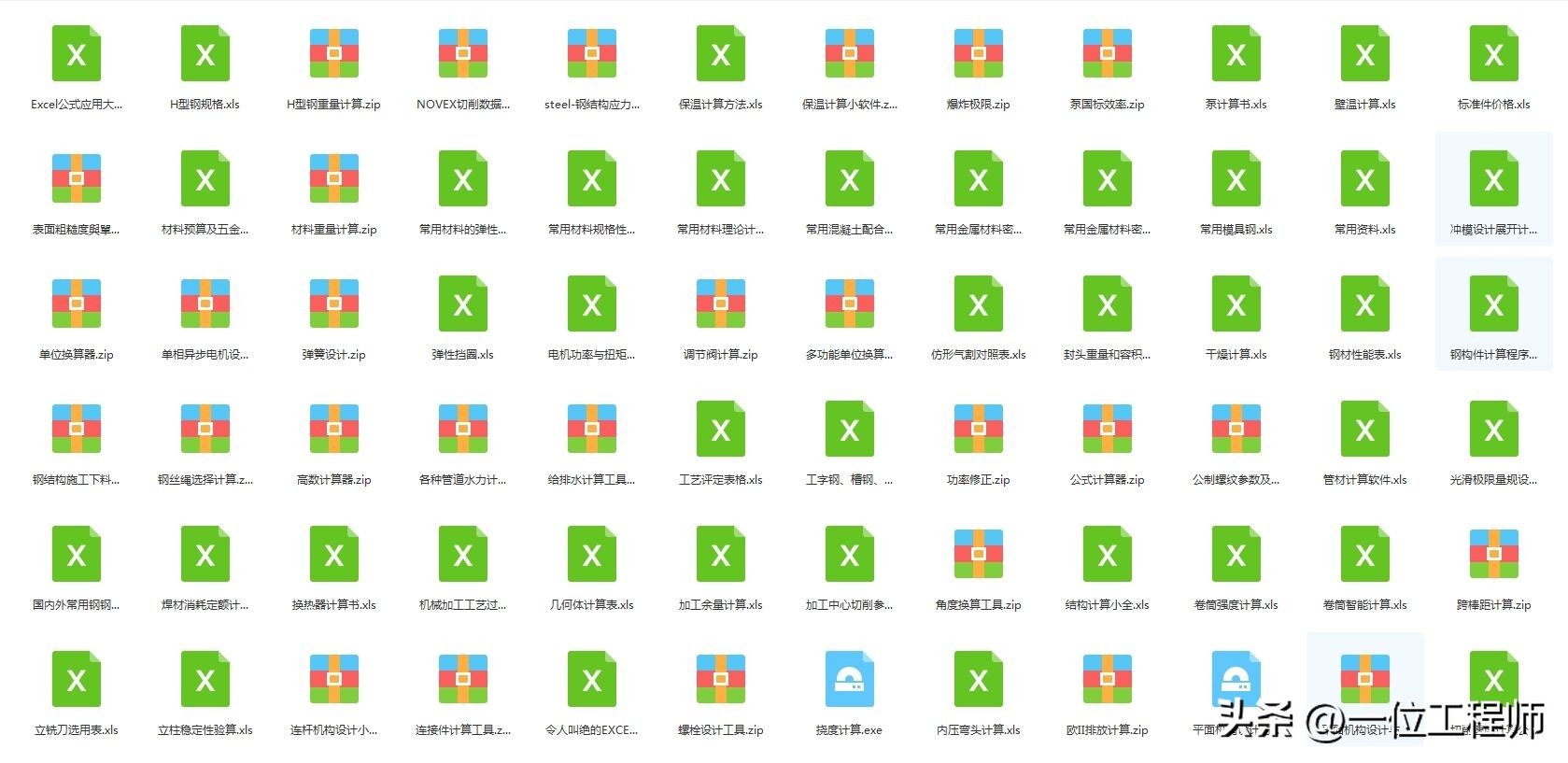

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

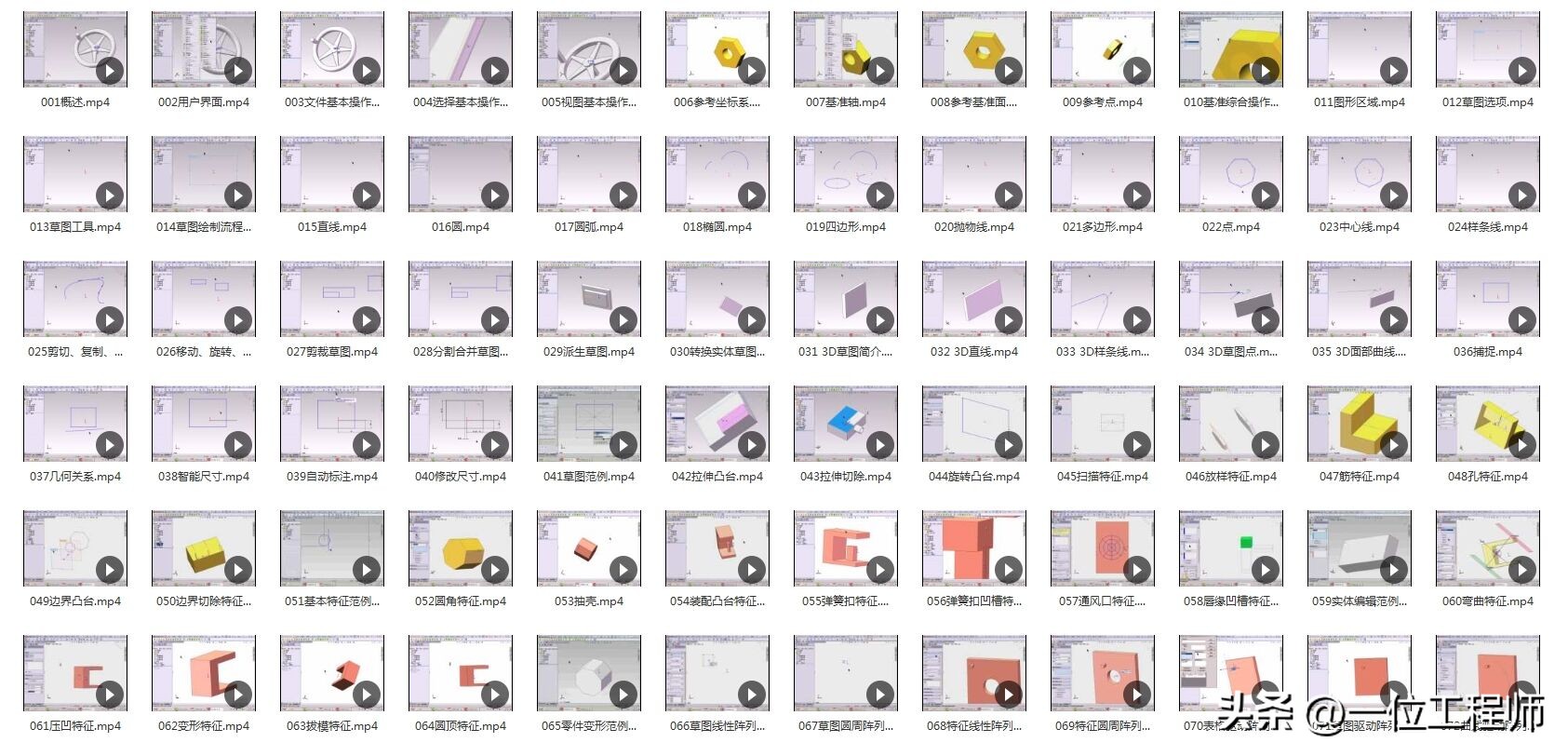

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本、SolidWorks、CATIA、proe、CAD、Adams等等基础知识）。
