4x16米两面采光自建房图纸 (自建房5x12米前后采光平面图)

“自建房平面探索与分享”

设计需求:

基地:7.4(面宽)x14米(进深),东西两侧为邻居不采光,要求为砖混结构

首层:客厅+茶室+厨房+餐厅+父母房+庭院

二层:2个卧室+客厅,北侧有个平台入口

三层:3个卧室+客厅,阳台进深要深一点

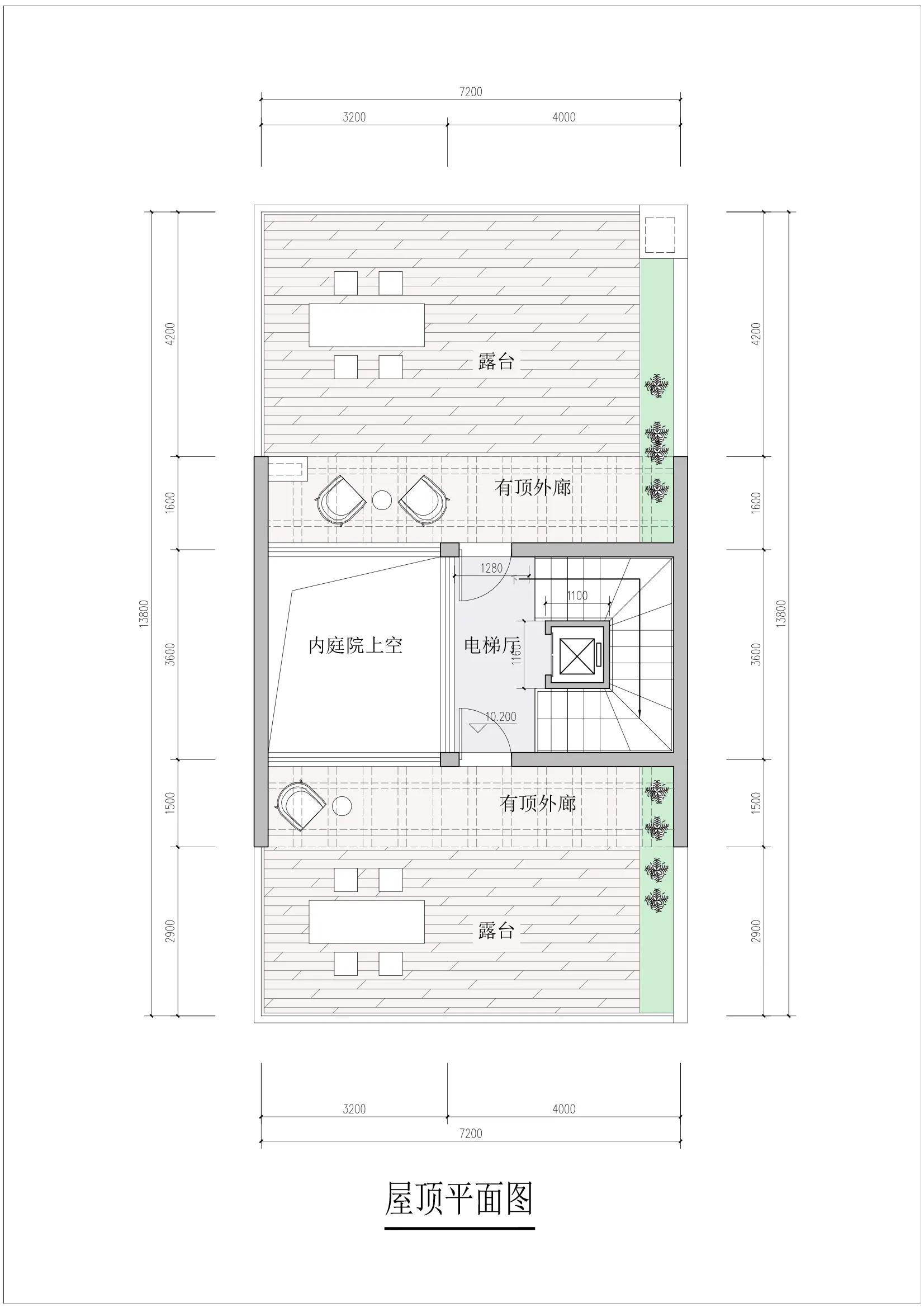

屋顶:电梯到达屋顶花园

设计说明:

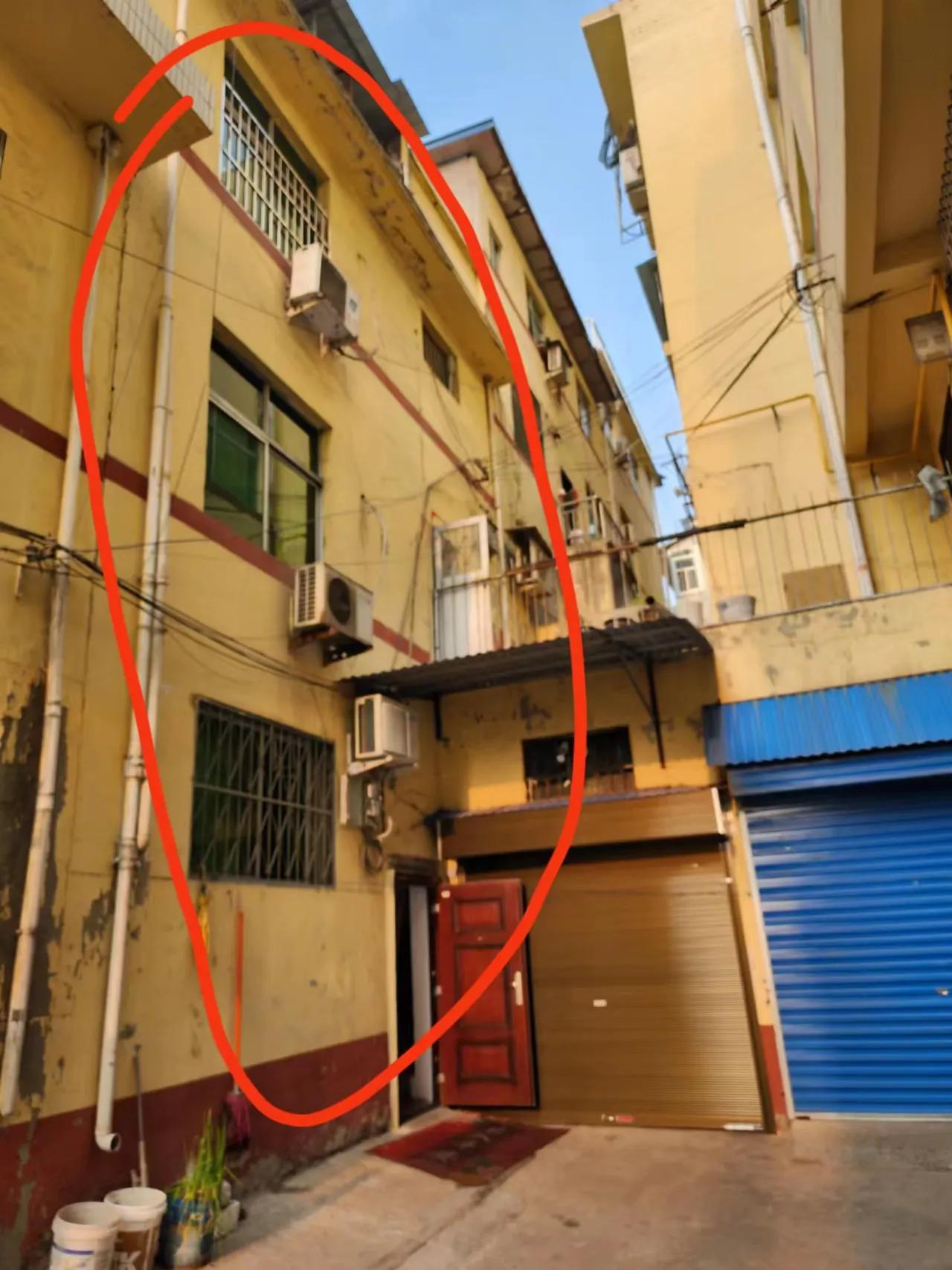

用地7.4米宽,进深14米,两侧为邻居,二层北侧有个平台可以开门,内侧需要一个庭院,解决内部卫生间的采光通风的问题。

业主一家四口,加上父母,偶尔还有姐姐带娃过来小住一段时间,所以需要6个房间。

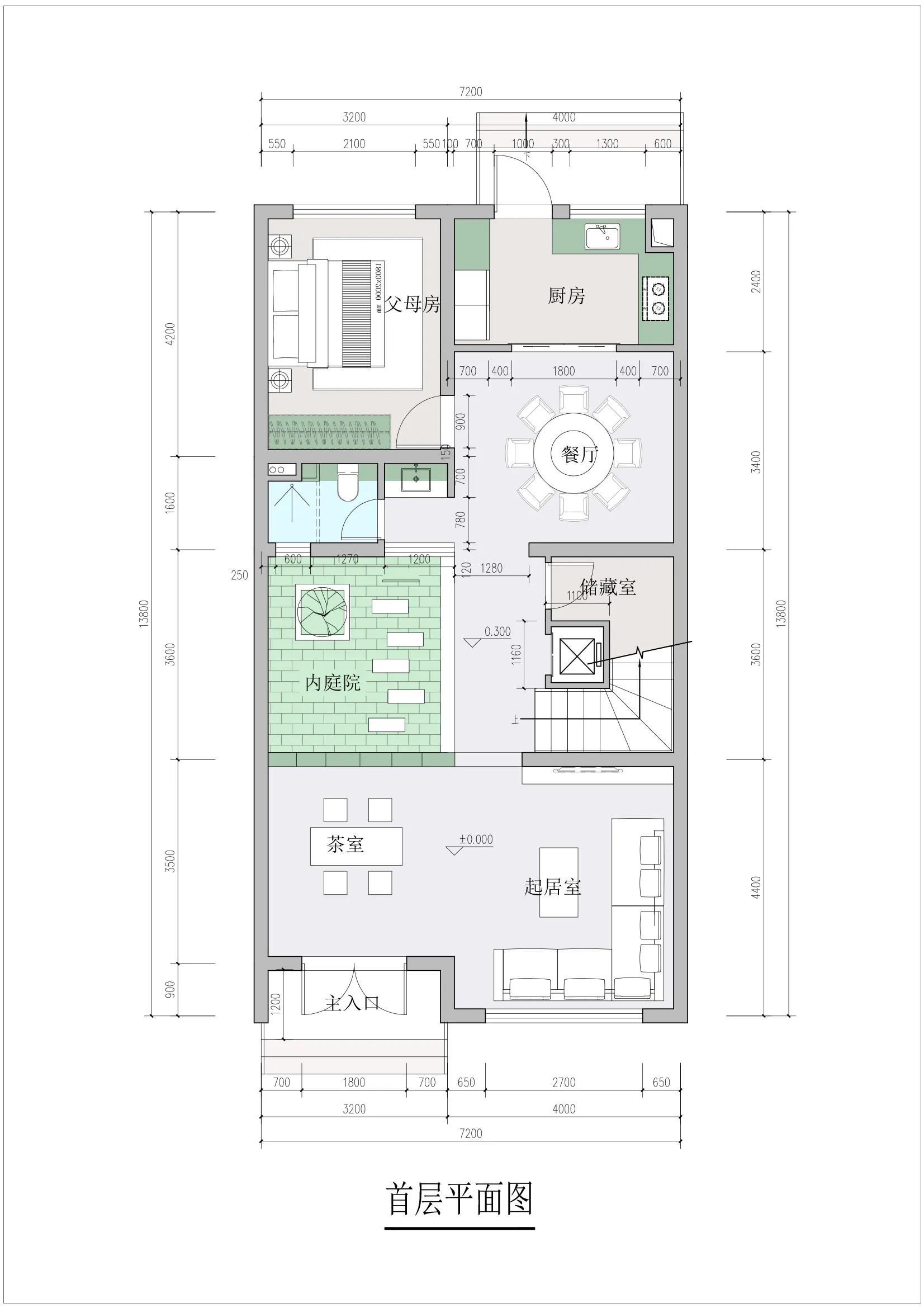

首层南侧为厨房区域,厨房内开了个门直通室外,首层南侧保留一间老人房。客厅及入口在北侧。

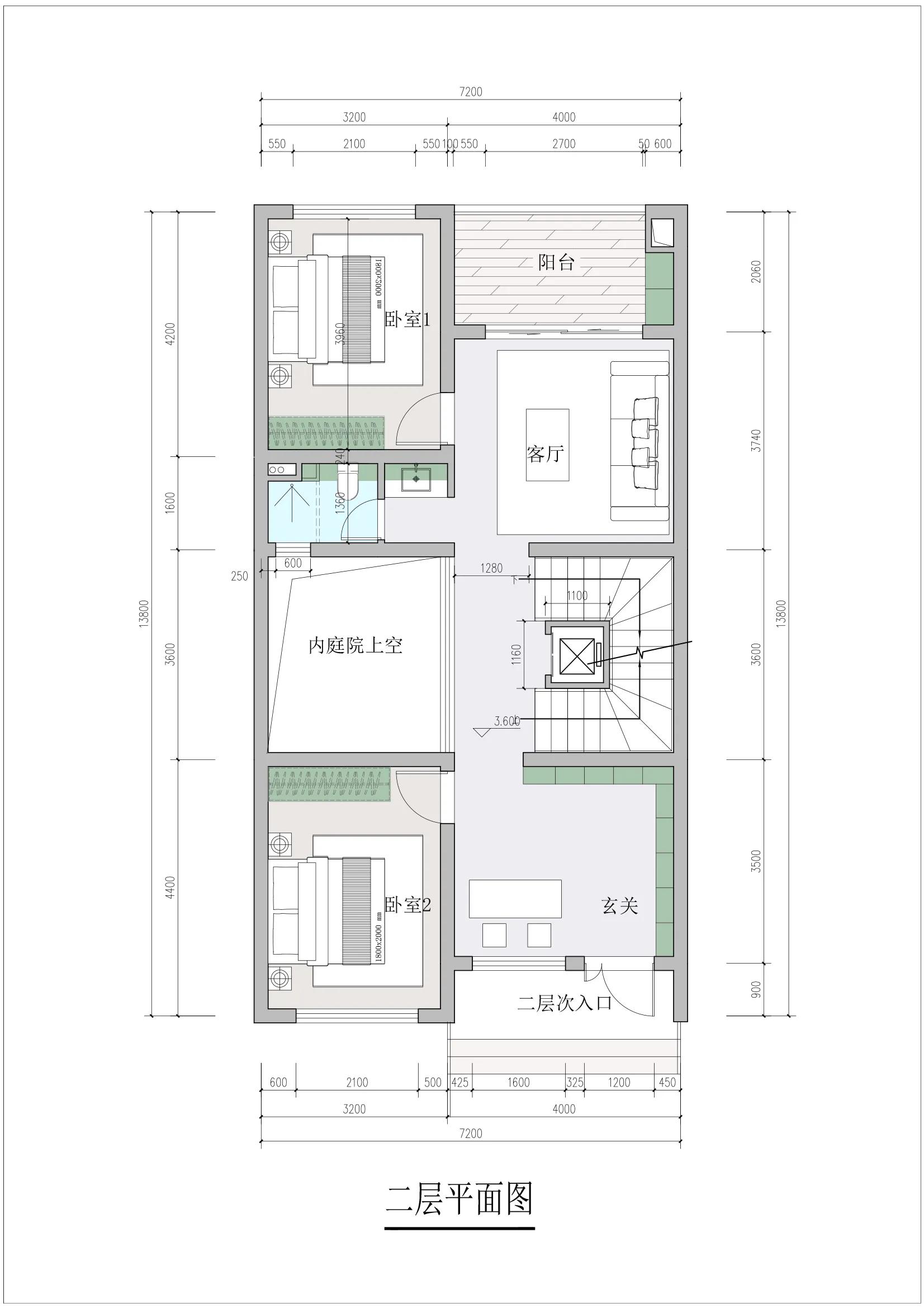

二层为一个北侧入口的门厅及南北各一个卧室。

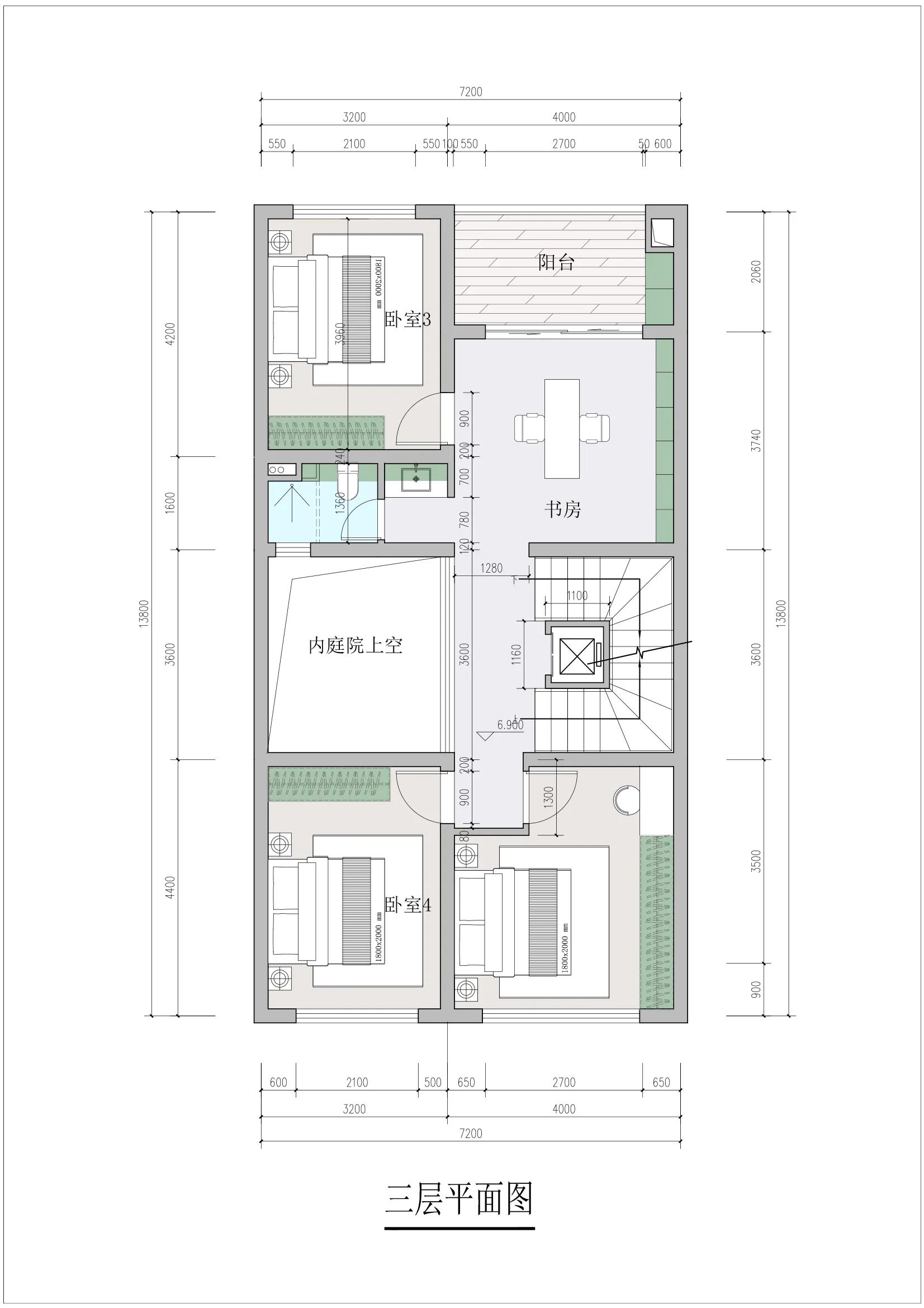

三层为一个书房+三个卧室。

四层南北两侧各有一个露台,可以进行功能区分,一个为休闲区,一个为晾晒区。

由于设置了电梯,所以楼梯可以适当的陡一些,由于是砖混结构,砖结构尺寸为240mm。
