一、分析与说明

1.1、学会 两点 方式绘制 圆 。

1.2、要想绘制出 两个 “ S ” 形圆弧 ，就要先弄懂“ 外切相加 ， 内切相减 ”，什么是“ 外切相加 ， 内切相减 ”？看下面这个教程，有 详细讲解 和 实例演示 。

搞懂“外切相加，内切相减” ，让绘图易如反掌 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

1.3、如果 不清楚怎样绘制两个圆的公切线 ，看下面这个教程，有 详细讲解 和 实例演示 。

绘制两圆的公切线 CAD 制图 AutoCAD 实战教程 机械制图 工程制图

1.4、如果 已知一个圆与另外两个已经确定位置的对象相切 ，并且 半径已经给定 ，那么首选“ 相切 、 相切 、 半径 ”方式绘制 该圆 。该方法在 AutoCAD 绘图中使用频率极高，建议熟练掌握。

1.5、学会 颜色填充 的 操作流程 。

1.6、学会使用“ LI ”命令 查询对象的特性 。

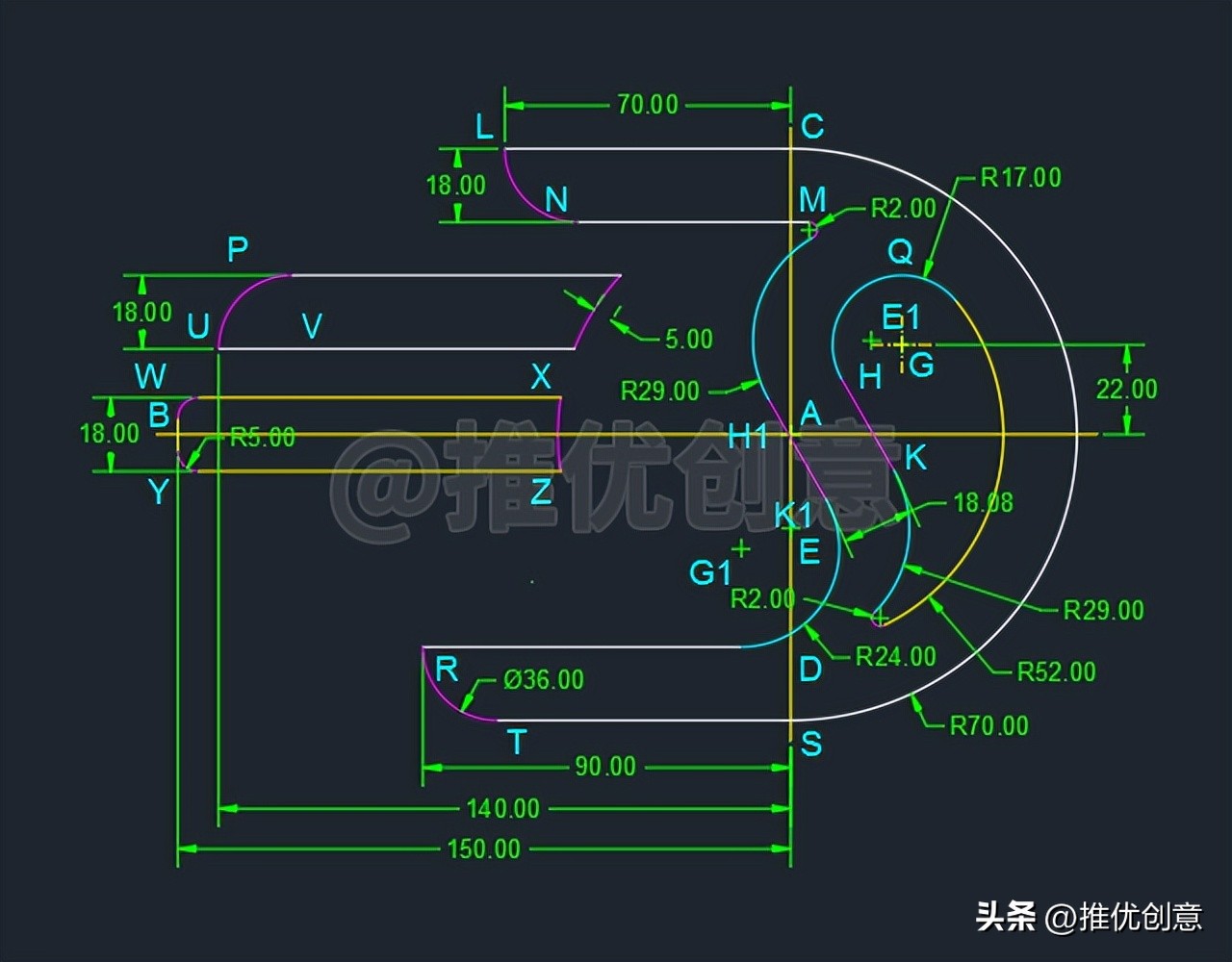

20210605_01

二、详细绘制步骤

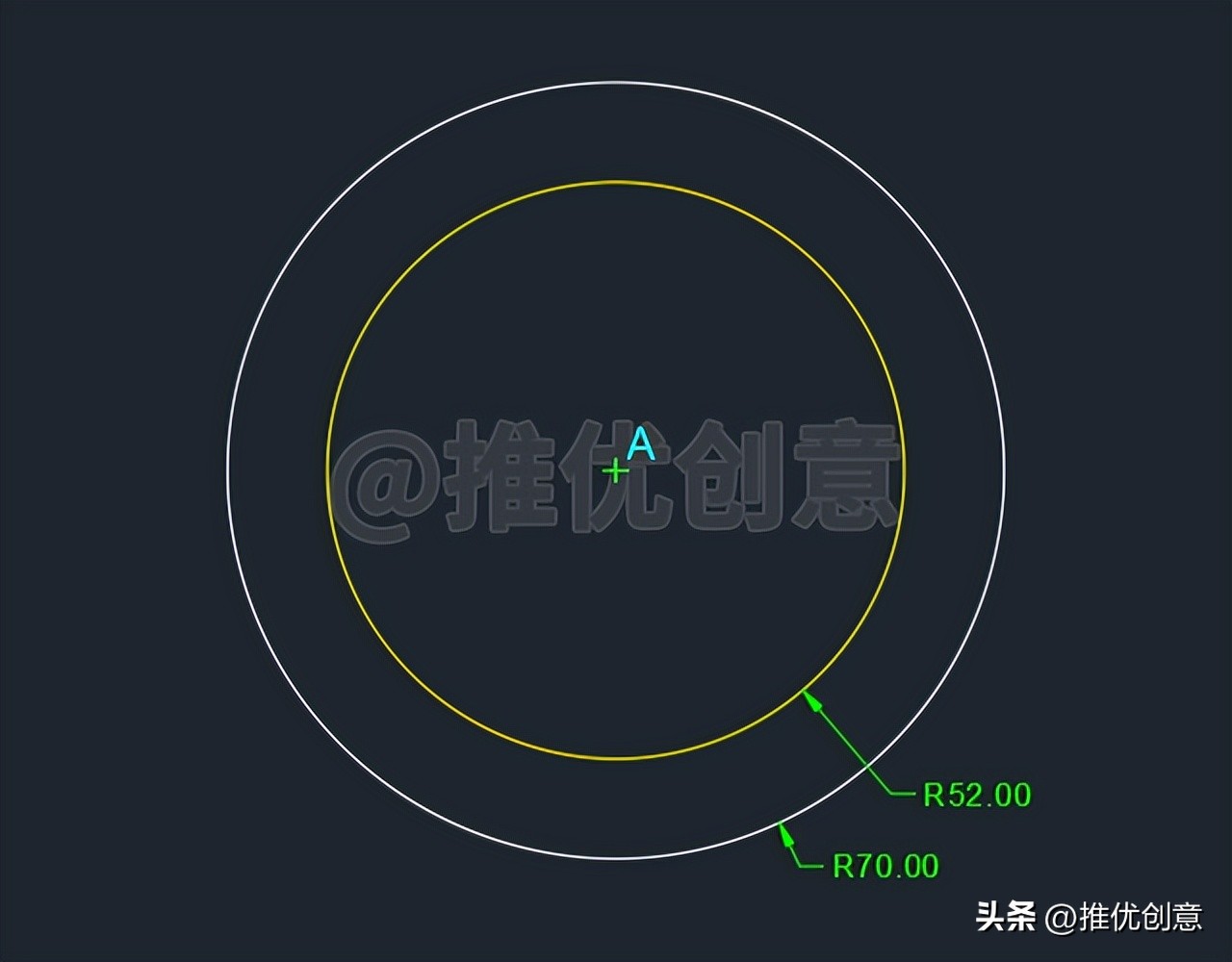

2.1、命令行输入“ C ”后回车，启用“ 圆 ”命令，绘制 两个同心圆A ， 半径 分别为 52 个单位、 70 个单位。

20210605_01

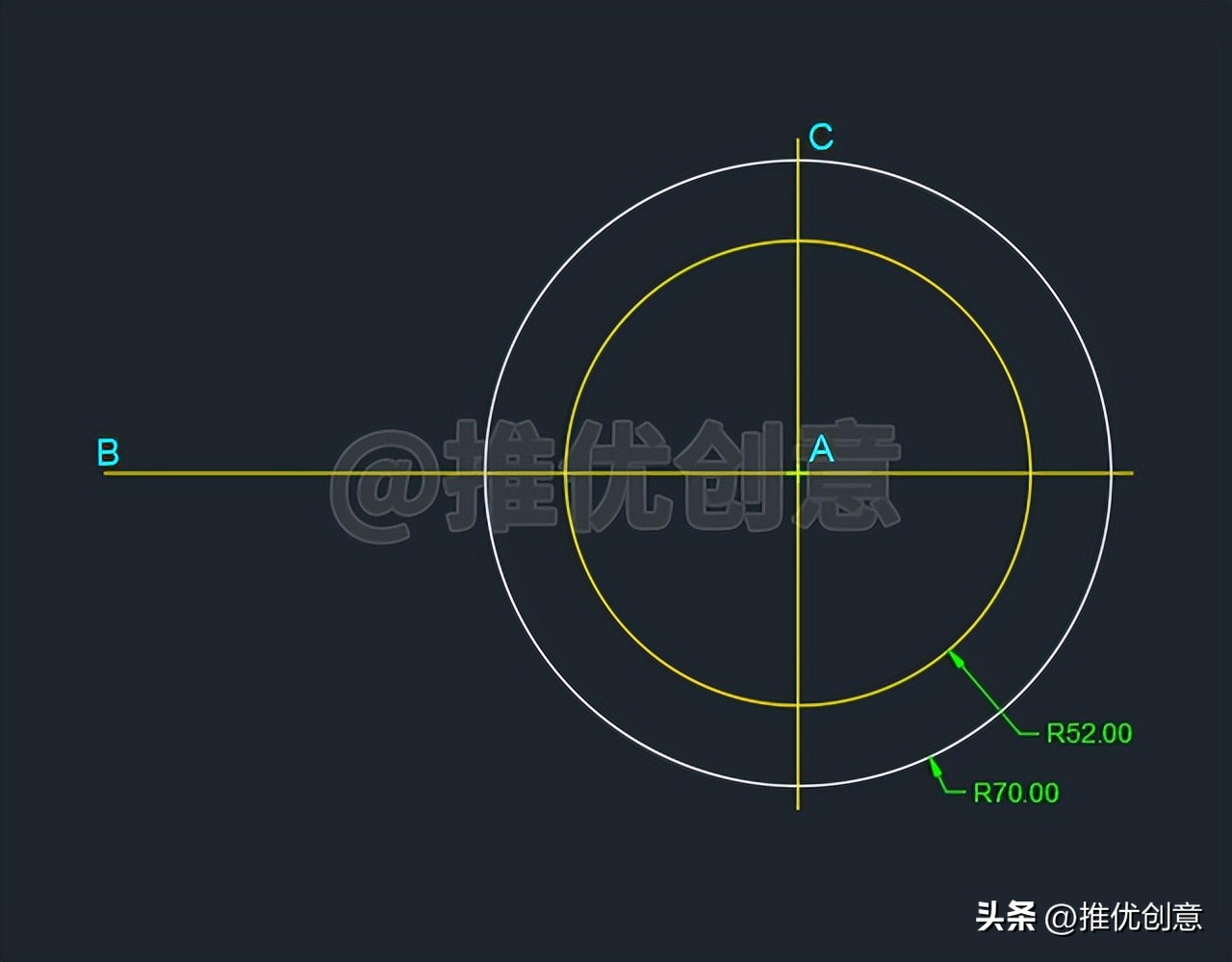

2.2、按键盘上的“ F8 ”键，打开“ 正交 ”，命令行输入“ L ”后回车，启用“ 直线 ”命令，过 圆心A 绘制一条 黄色水平中心线段AB ，一条 黄色竖直中心线段AC 。

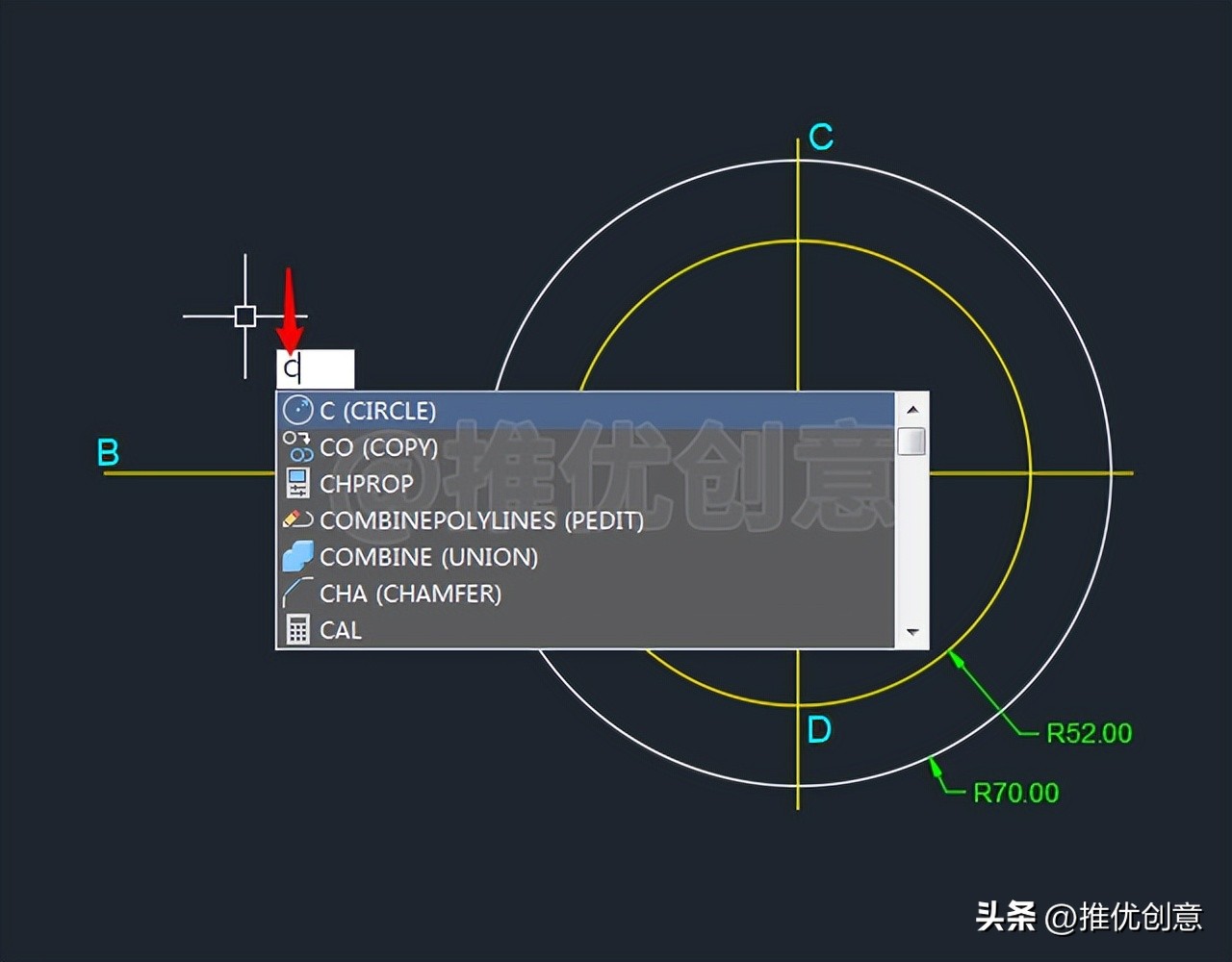

2.3、命令行输入“ C ”后回车，启用“ 圆 ”命令。

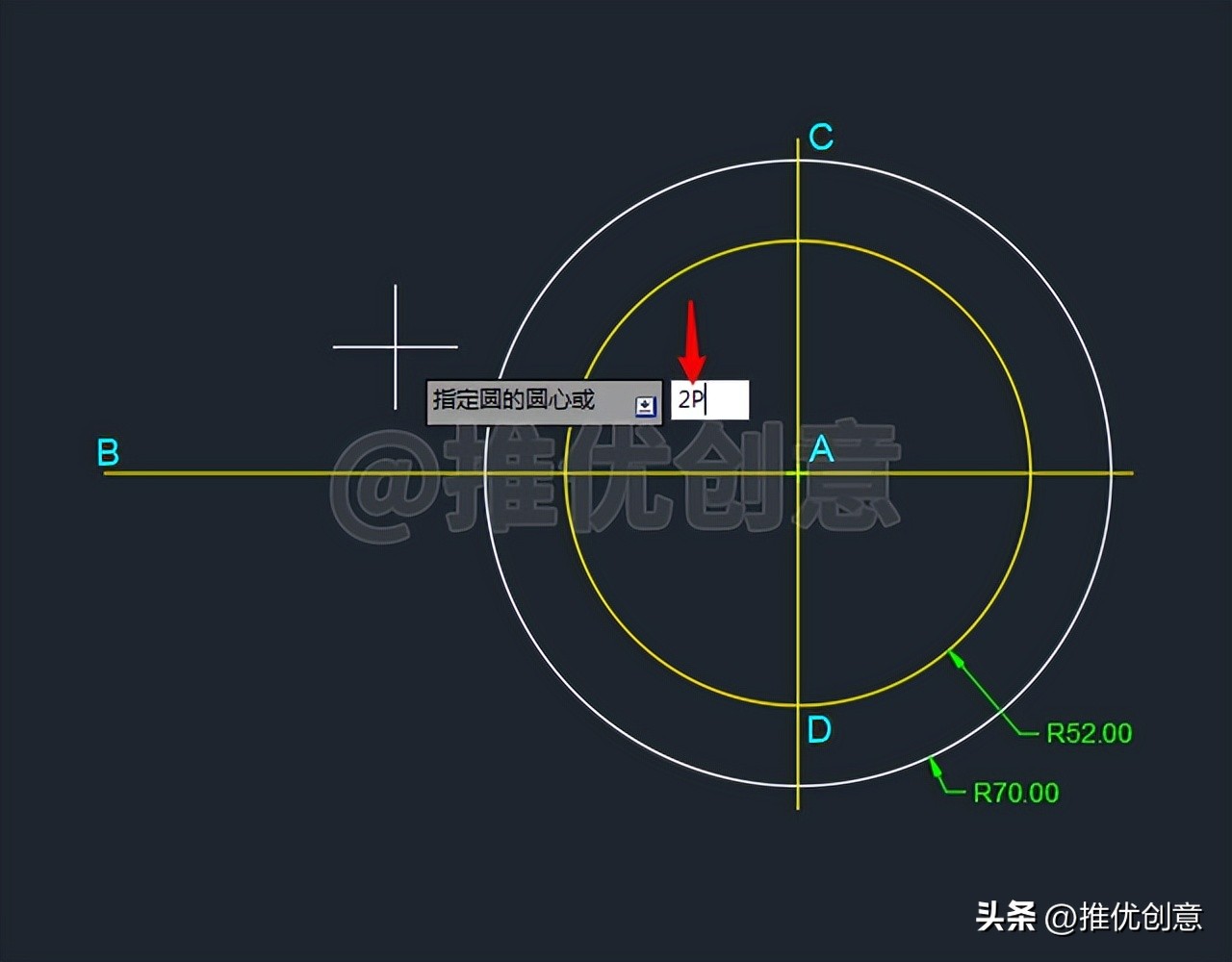

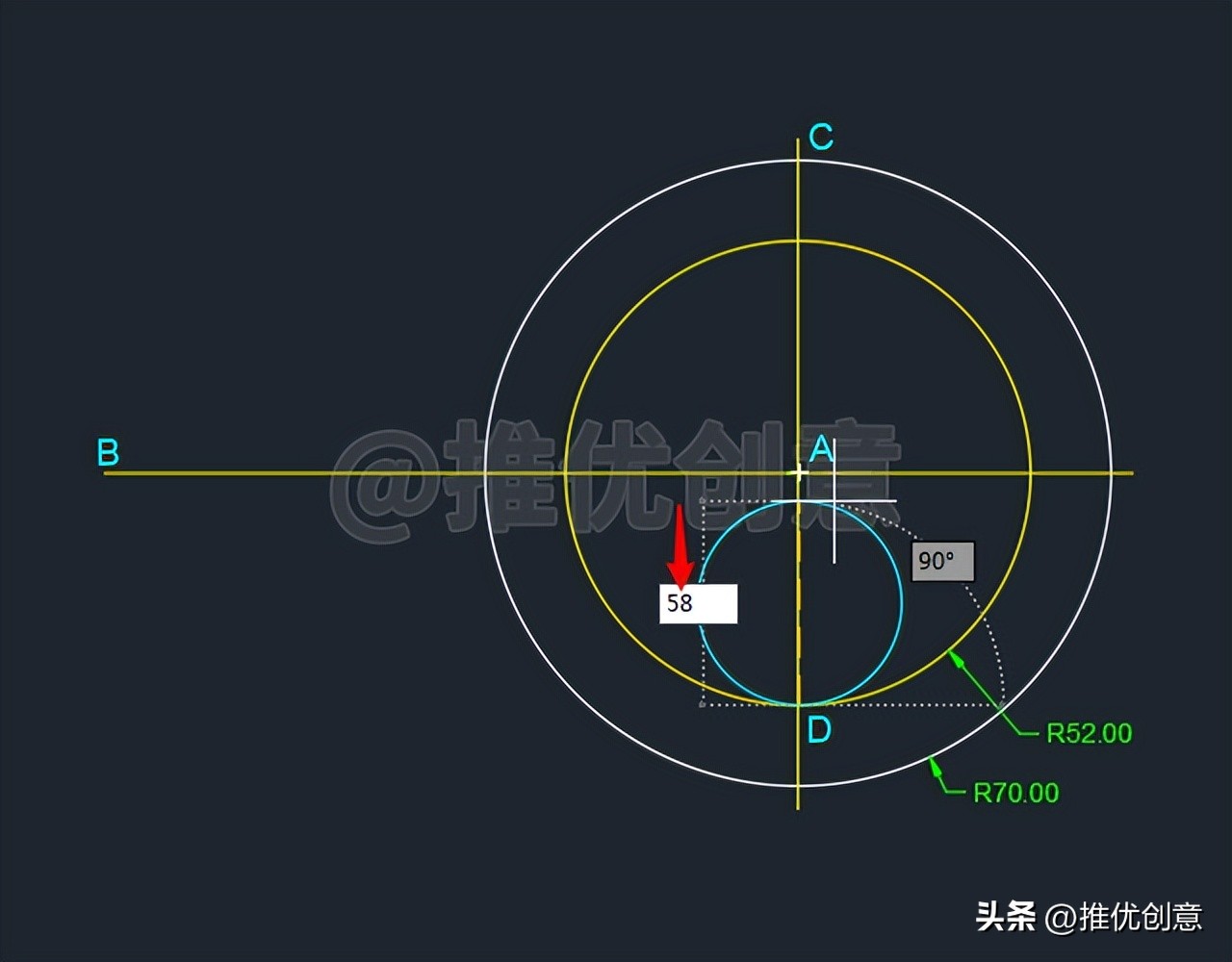

2.4、接着输入“ 2P ”后回车，选择 两点 方式绘制 圆 。

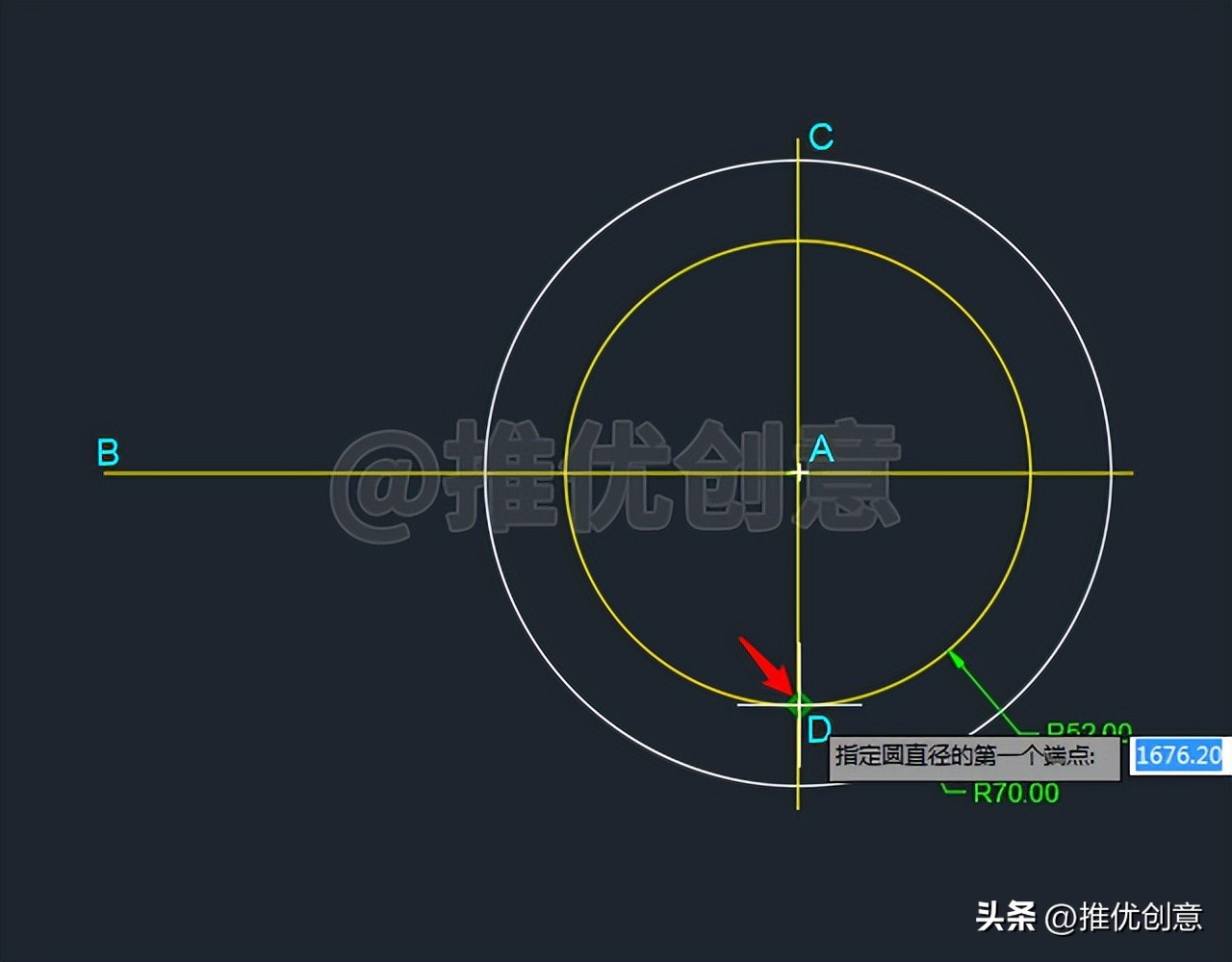

2.5、捕捉 黄色内圆A的下面象限点D 作为 圆直径的第一个端点 。

2.6、向 上 移动 光标 ，输入 圆的直径值 “ 58 ”后回车。

2.7、这样就通过 两点 方式绘制出了一个 半径 为 29 个单位的 青色圆E ， 内切 于 黄色内圆A 于 点D ， 圆心E 落在 黄色竖直中心线段AC 上。

2.8、下面开始绘制 右上R17的圆 （对应 原图右上R17的圆弧 ）。

命令行输入“ O ”后回车，启用“ 偏移 ”命令，将 黄色水平中心线段AB 向 上 偏移 22 个单位，得到 红色水平虚线线段FG 。从 原图 可以读出 要绘制的R17的圆的圆心 在这条 红色水平虚线线段FG 上。

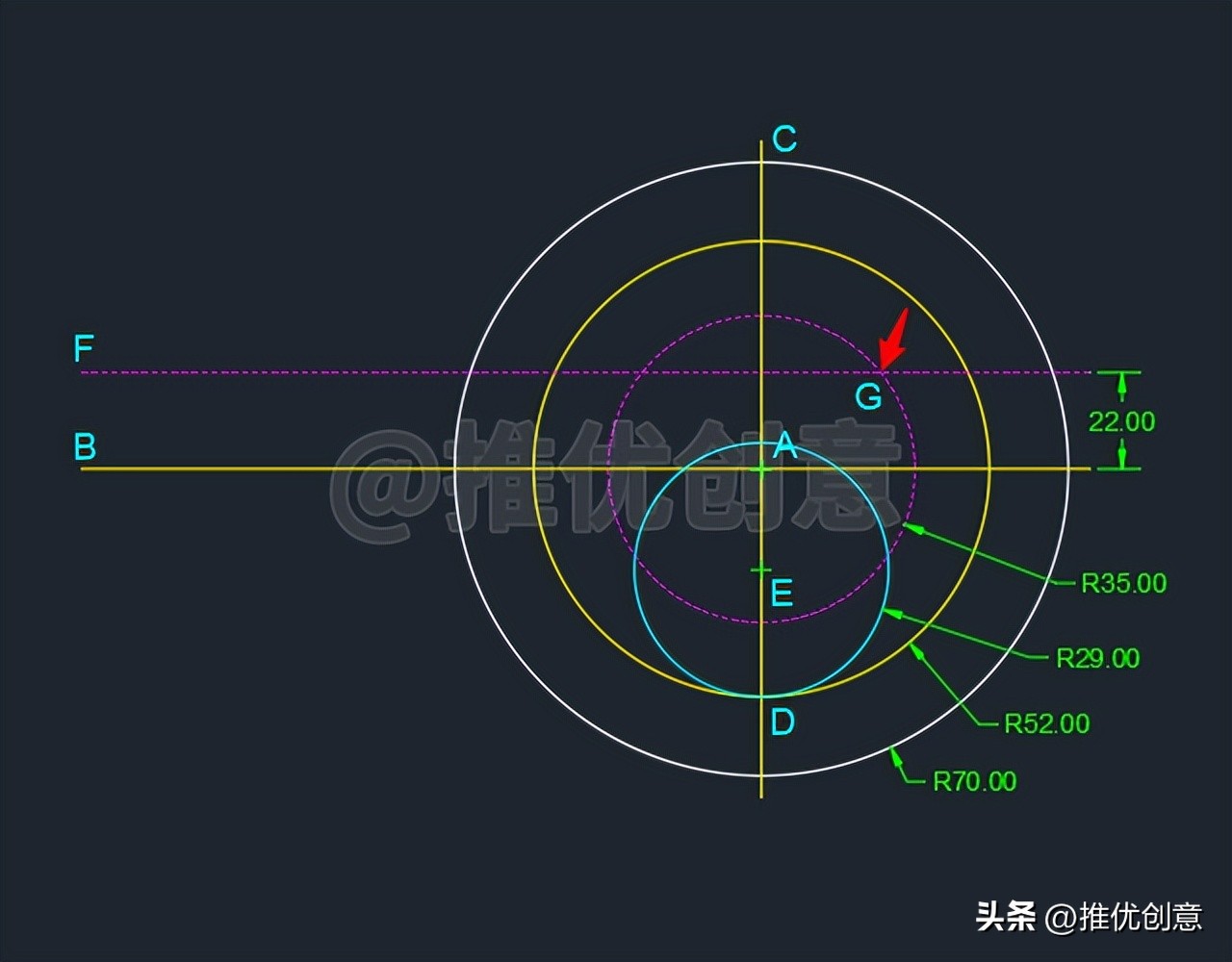

2.9、 要绘制的R17的圆 与 黄色内圆A 内切，因为“ 内切相减 ”，所以命令行输入“ C ”后回车，启用“ 圆 ”命令，捕捉 圆心A 为 圆心 ，绘制一个 半径 为“ 52-17=35 ”个单位的 红色虚线圆A ，则 要绘制的R17的圆的圆心 在这个 红色虚线圆A 上。设 红色水平虚线线段FG 与 红色虚线圆A 在 右边 交于 点G 。

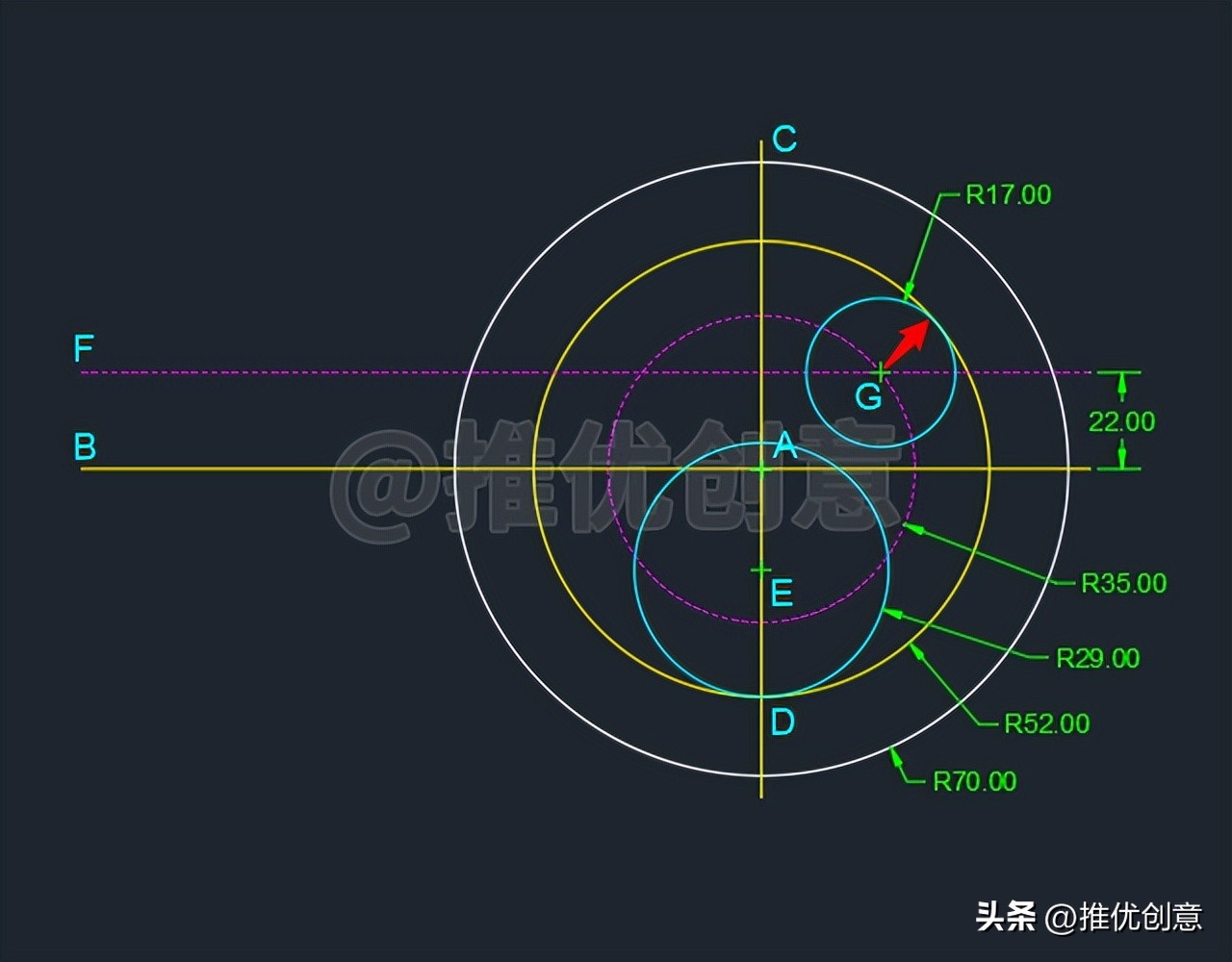

2.10、要 绘制的R17的圆的圆心 既在 红色水平虚线线段FG 上，又在 红色虚线圆A 上，那么 它的圆心 就是 红色水平虚线线段FG 与 红色虚线圆A 的 交点 ，所以命令行输入“ C ”后回车，启用“ 圆 ”命令，捕捉 交点G 为 圆心 ，绘制一个 半径 为 17 个单位的 青色圆G 。

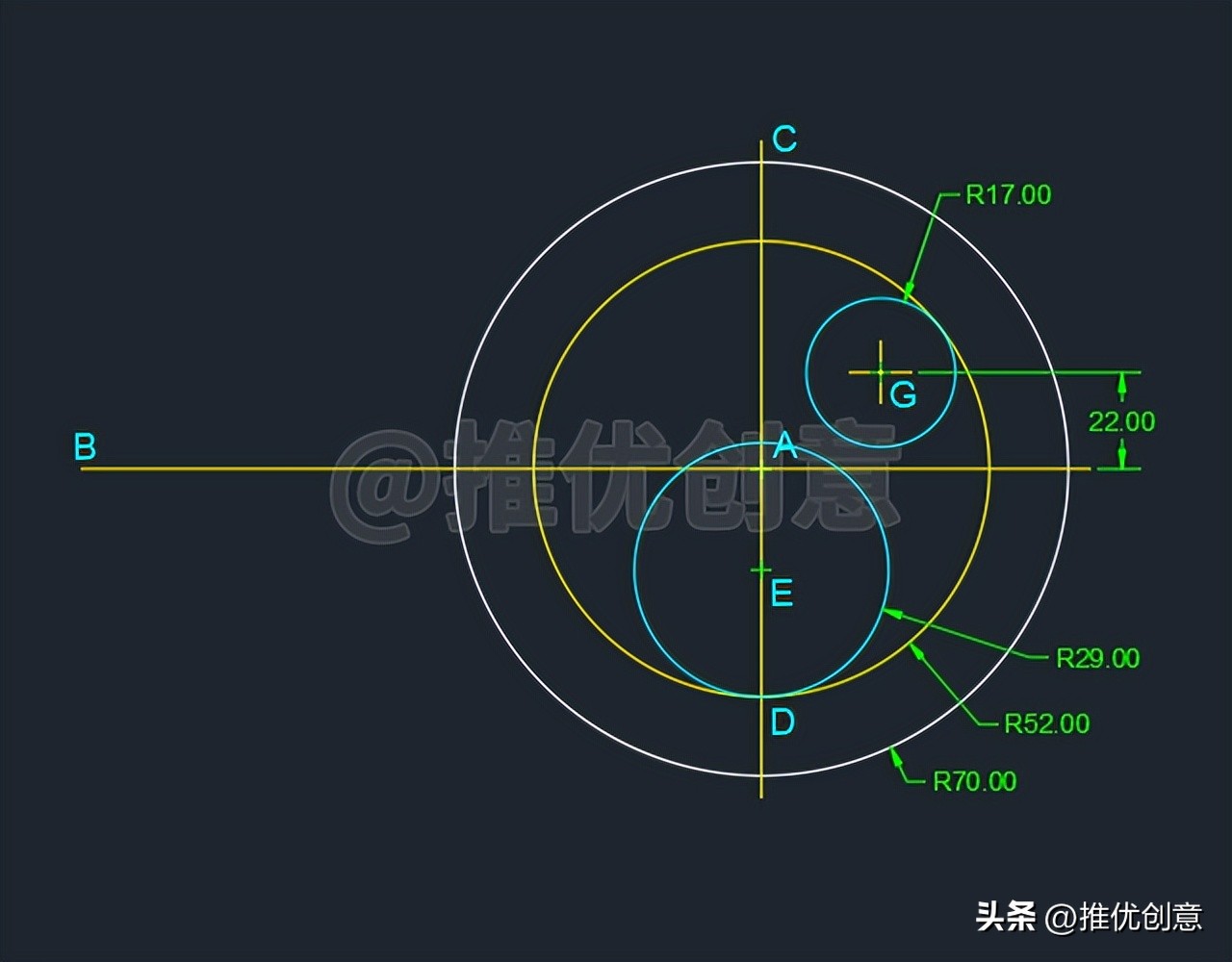

由绘制过程可知， 青色圆G 与 黄色内圆A 内切， 圆心G 落在 红色水平虚线线段FG 上， 半径 为 17 个单位， 满足原图的要求 。

2.11、命令行输入“ E ”后回车，启用“ 删除 ”命令，将 红色水平虚线线段FG 、 红色虚线圆A 删除掉，完成后如下图。

2.12、命令行输入“ L ”后回车，启用“ 直线 ”命令，绘制 青色圆G 与 青色圆E 的一条 红色内公切段HK 。

2.13、 直接回车 ，再次启用“ 直线 ”命令，绘制以下 线段 。

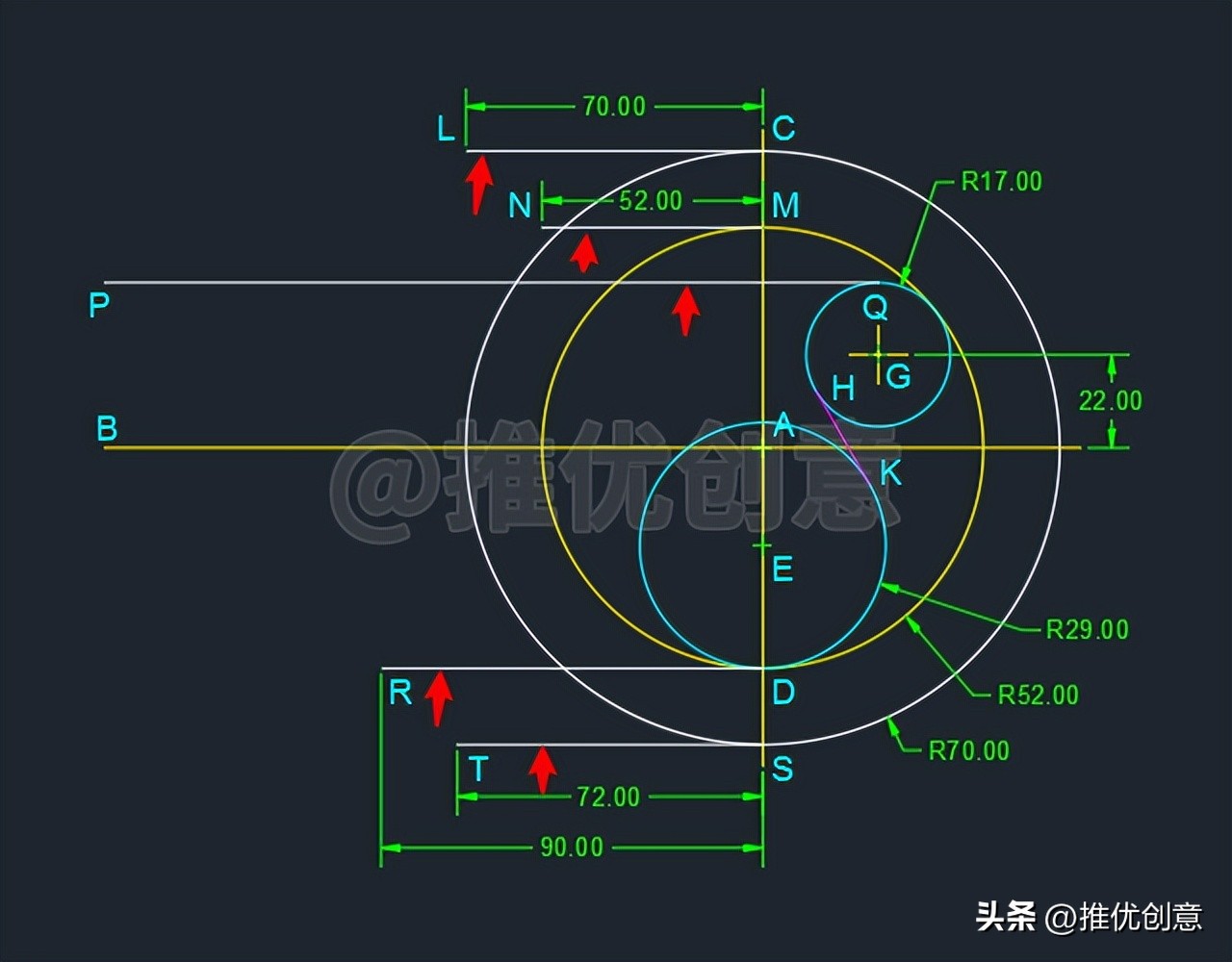

捕捉 白色外圆A的上面象限点C 作为 直线的第一个点 ，向 左 绘制一条 长度 为 70 个单位的 白色水平线段CL 。

捕捉 黄色内圆A的上面象限点M 作为 直线的第一个点 ，向 左 绘制一条 长度 为 52 个单位的 白色水平线段MN 。

捕捉 青色圆G的上面象限点Q 作为 直线的第一个点 ，向 左 绘制一条 稍长 的 白色水平线段QP 。

捕捉 黄色内圆A的下面象限点D 作为 直线的第一个点 ，向 左 绘制一条 长度 为 90 个单位的 白色水平线段DR 。

捕捉 白色外圆A的下面象限点S 作为 直线的第一个点 ，向 左 绘制一条 长度 为 72 个单位的 白色水平线段ST 。

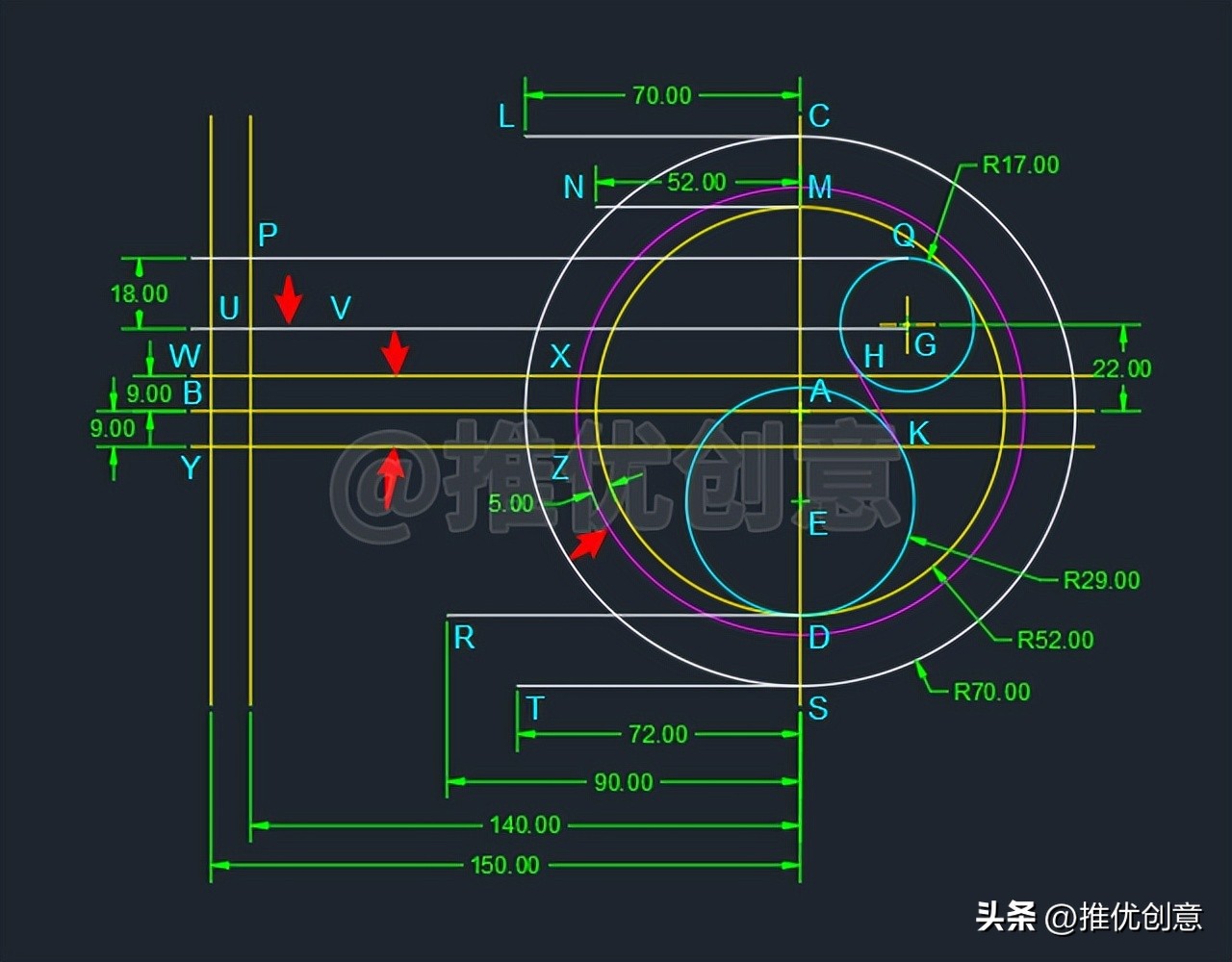

2.14、命令行输入“ O ”后回车，启用“ 偏移 ”命令，进行以下 偏移 操作。

将 白色水平线段PQ 向 下 偏移 18 个单位，得到 白色水平线段UV 。

将 黄色水平线段AB 分别向 上 、 下 偏移 9 个单位，得到 黄色水平线段WX 、 黄色水平线段YZ 。

将 黄色竖直线段AC 向 左 偏移 140 个单位，得到的 黄色竖直线段PU 与 白色水平线段UV 交于 点U 。

将 黄色竖直线段AC 向 左 偏移 150 个单位，得到的 黄色竖直线段WY 分别与 黄色水平线段WX 、 黄色水平线段YZ 交于 点W 、 点Y 。

将 黄色内圆A 向 外 偏移 5 个单位，得到 红色同心圆A 。

2.15、命令行输入“ F ”后回车，启用“圆角”命令，接着输入“ R ”后回车，选择 设置圆角半径 ，输入 圆角半径值 “ 5 ”后回车，对 黄色竖直线段WY 与 黄色水平线段WX 倒圆角，对 黄色竖直线段WY 与 黄色水平线段YZ 倒圆角。

2.16、命令行输入“ C ”后回车，启用“ 圆 ”命令，接着输入“ 2P ”后回车，选择 两点 方式绘制 圆 ，捕捉 端点L 作为 圆直径的第一个端点 ，向 右 移动 光标 ，输入 圆的直径值 “ 36 ”后回车，这样就通过 两点 方式绘制出了一个 直径 为 36 个单位的 红色圆 。

同样的方法，绘制出 另外两个直径 都为 36 个单位的 红色圆 ，完成后如下图。

2.17、命令行输入“ TR ”后回车，启用“ 修剪 ”命令， 根据绘图需要进行修剪 ，完成后如下图。

2.18、命令行输入“ O ”后回车，启用“ 偏移 ”命令，将 红色线段HK 向 左 偏移 18 个单位，得到 红色线段H1K1 。

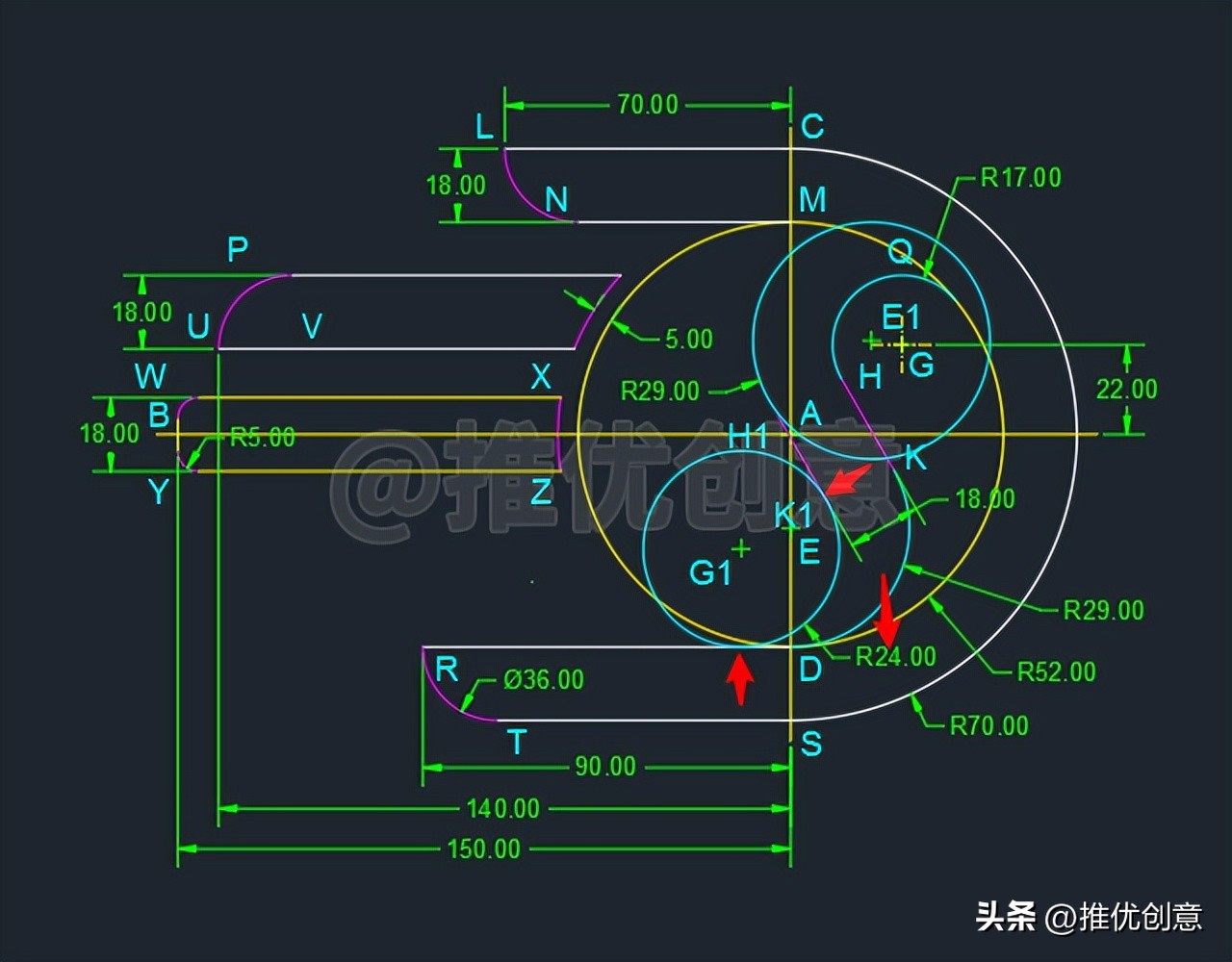

2.19、命令行输入“ C ”后回车，启用“ 圆 ”命令，接着输入“ T ”后回车，选择“ 相切 、 相切 、 半径 ”方式绘制一个 青色圆E1 ， 该圆 分别与 白色水平线段NM 、 红色线段H1K1 相切， 半径 为 29 个单位。

说明： 表面上看这三个对象没有实际交点 ， 但实际上青色圆E1是与两条线段相切的 。

2.20、 直接回车 ，再次启用“ 圆 ”命令，接着输入“ T ”后回车，选择“ 相切 、 相切 、 半径 ”方式绘制一个 青色圆G1 ， 该圆 分别与 白色水平线段RD 、 红色线段H1K1 相切， 半径 为 24 个单位。

2.21、命令行输入“ F ”后回车，启用“ 圆角 ”命令，接着输入“ R ”后回车，选择 设置圆角半径 ，输入 圆角半径值 “ 2 ”后回车，对 白色水平线段NM 与 青色圆E1 倒圆角，对 青色圆弧E 与 黄色内圆A 倒圆角。

2.22、为了 接下来的修剪操作不出问题 ，命令行输入“ EX ”后回车，启用“ 延伸 ”命令，选择 黄色内圆A 作为 延伸边界 后 回车 ，将 红色线段H1K1 向 两端 延伸至与 黄色内圆A 相交。

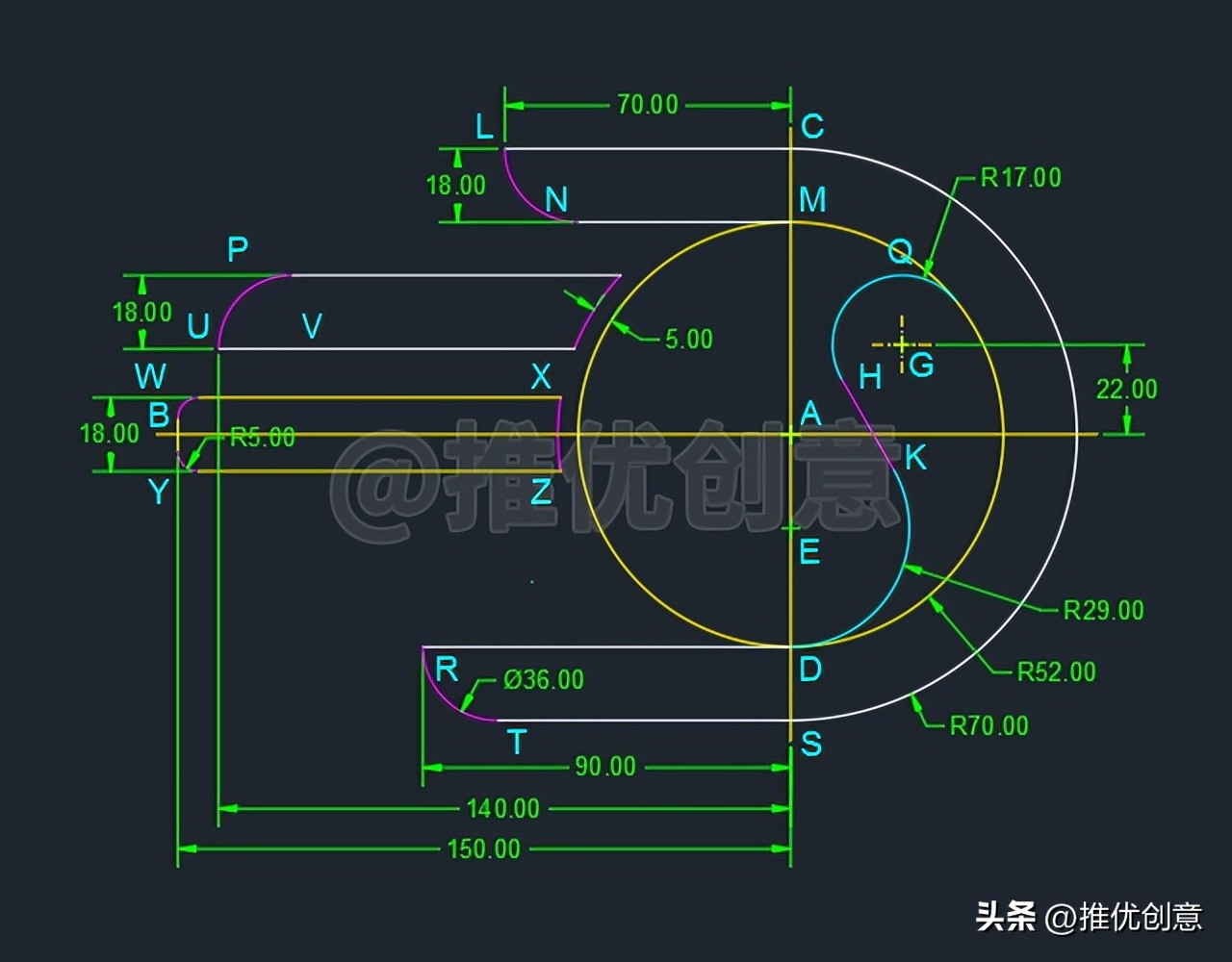

2.23、命令行输入“ TR ”后回车，启用“ 修剪 ”命令， 根据绘图需要进行修剪 ，完成后如下图。

2.24、选中下图中的 五个亮显对象 ，命令行输入“ MI ”后回车，启用“ 镜像 ”命令，以 黄色水平中心线段AB 为 镜像线 ，将 它们 镜像到 下面 。

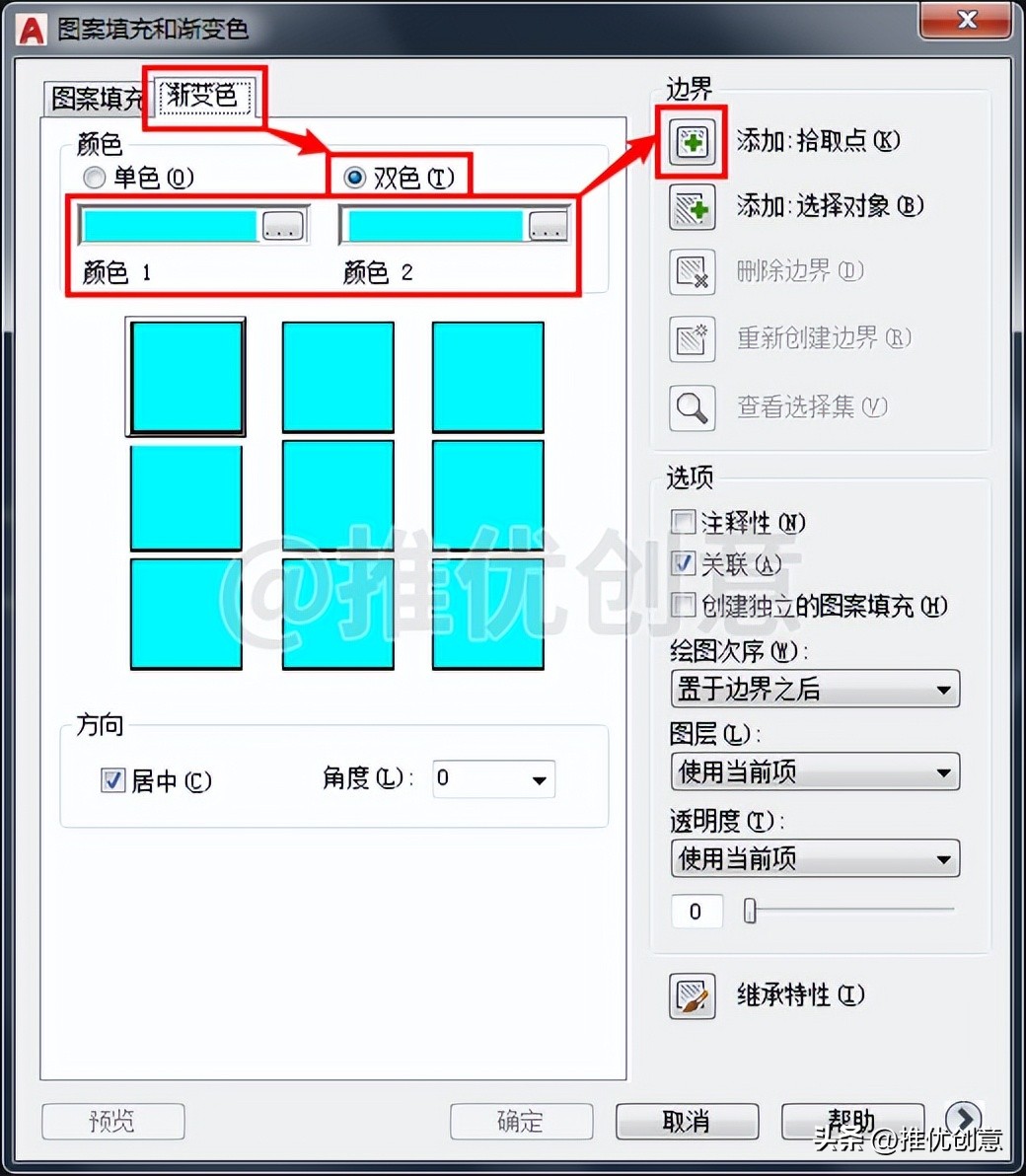

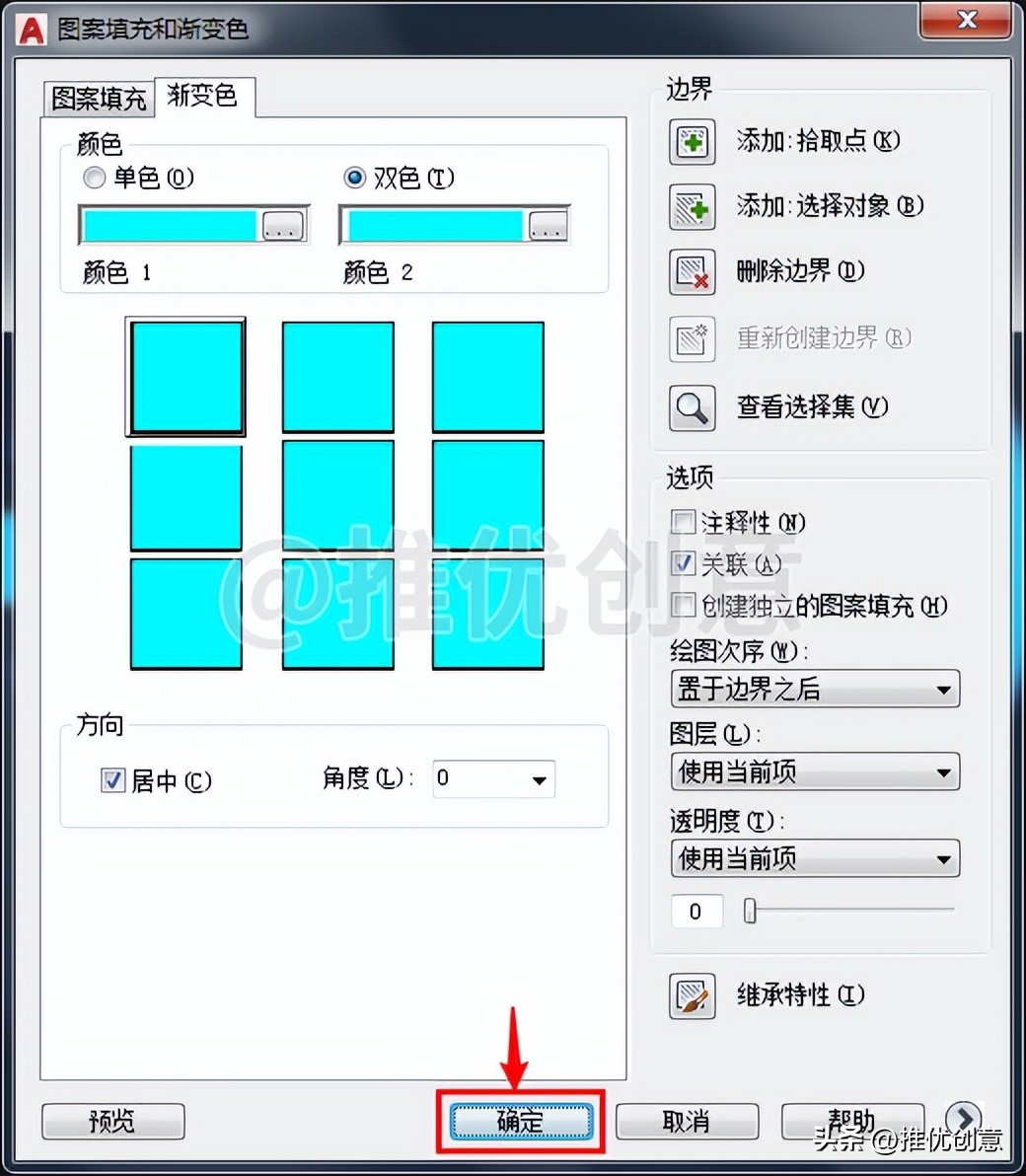

2.25、命令行输入“ H ”后回车，调出“ 图案填充和渐变色 ”对话框，点选“ 渐变色 ”选项卡，在“ 颜色 ”栏点选“ 双色 ”，将“ 颜色 1 ”设置为“ 青色 ”，“ 颜色 2 ”设置为“ 青色 ”，然后点击“ 添加：拾取点 ”按钮。

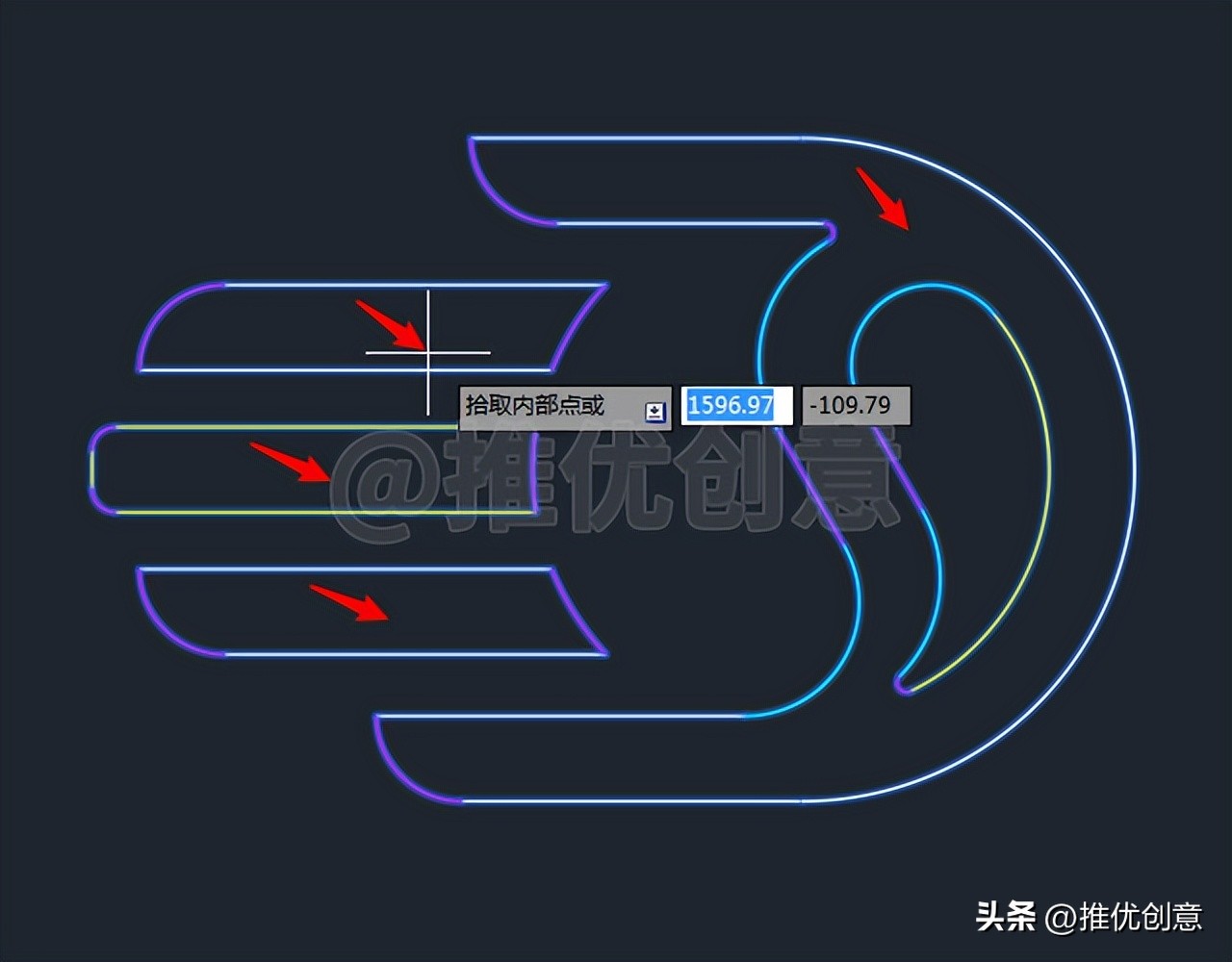

2.26、在 要填充颜色的区域内部 分别 单击一下 ，可以 预览到填充效果 。

2.27、觉得 填充效果没有问题 后点击“ 确定 ”。

2.28、 颜色填充 完成后如下图。

2.29、选中 青色填充对象 ，命令行输入“ LI ”后回车，启用“ 查询 ”命令。

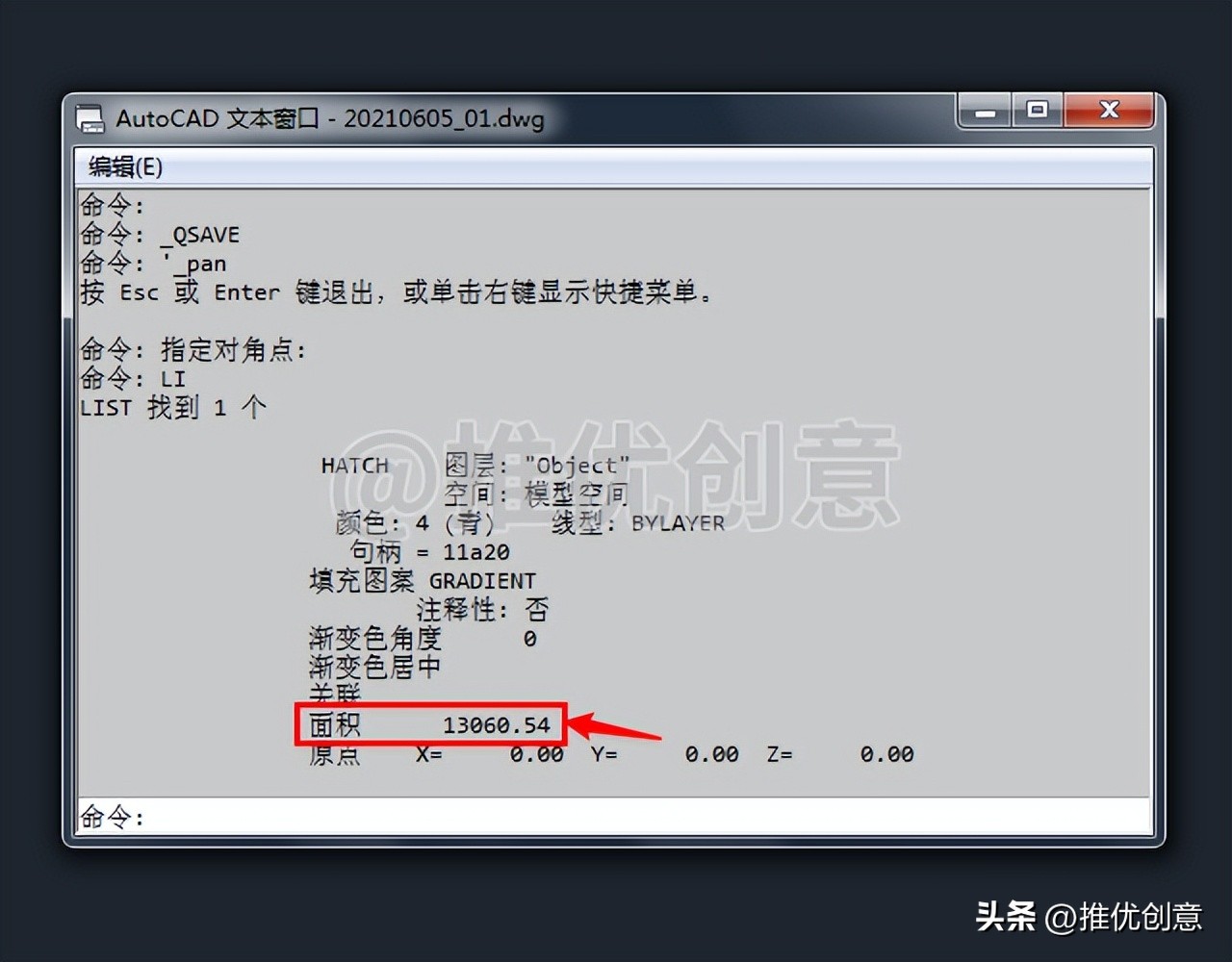

2.30、在自动弹出的“ AutoCAD 文本窗口 ”对话框中，可以看到 青色填充区域的面积 为“ 13060.54 ”。

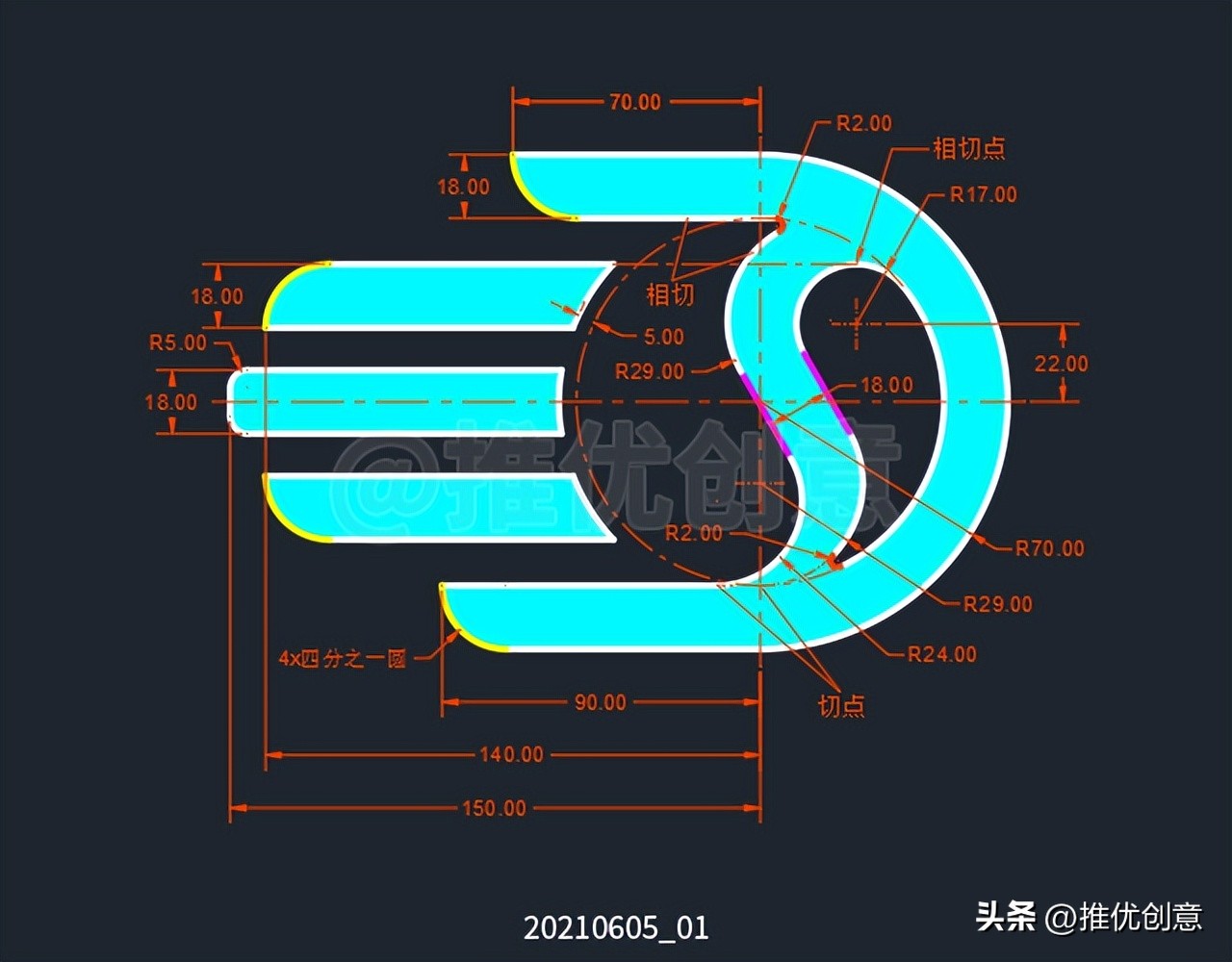

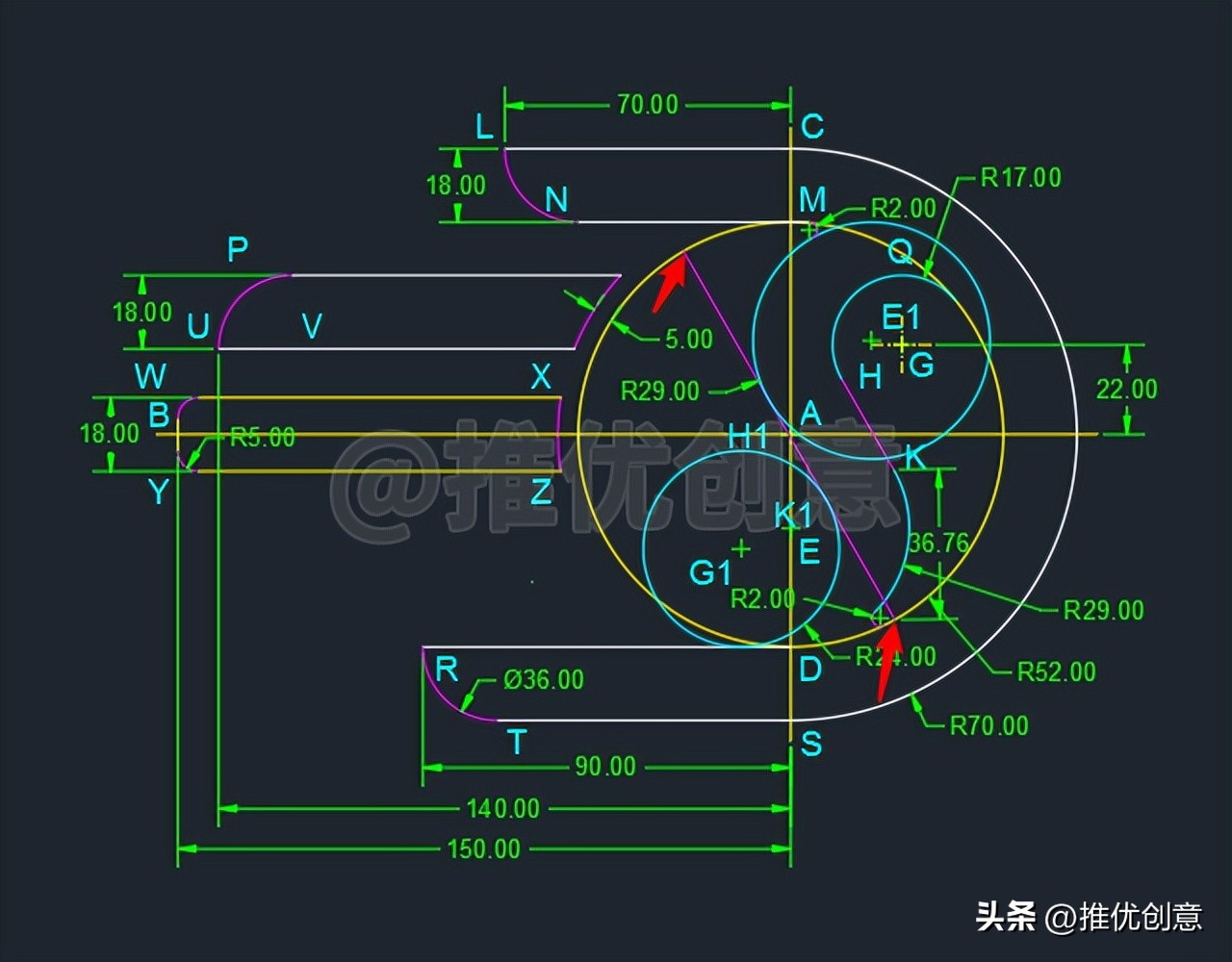

2.31、使用“ 图层 ”管理图形， 标注尺寸 ，最终完成效果见下图。
