布布熊电源调试故事2-明明电路是对的，为啥一接通负载无论负载多大都把电量检测芯片的1k电阻烧掉呢？遇到这种问题大家会咋做呢！本人布布熊的调试分析过程是这样的：

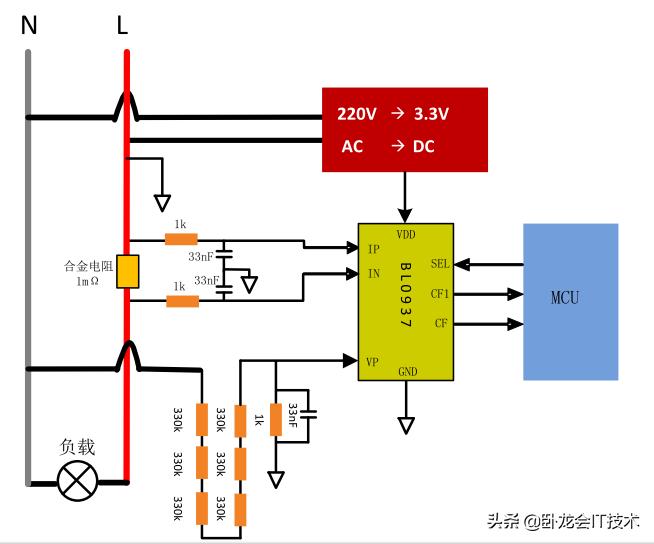

电量检测芯片推荐电路如图：

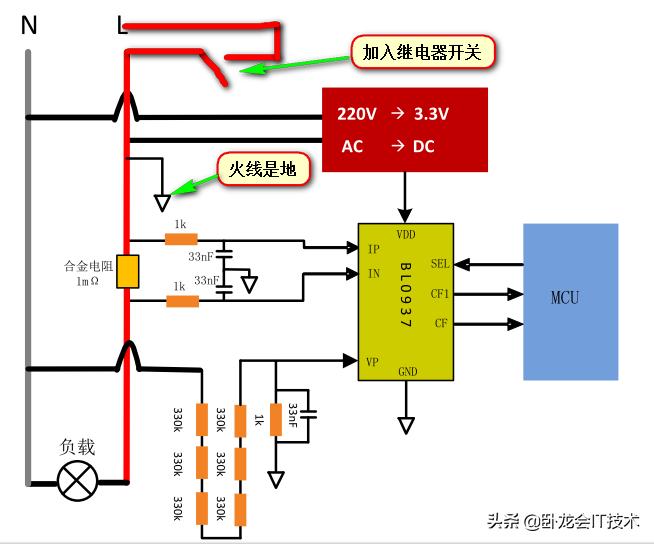

因为需要用继电器控制所以在火线上插入了继电器做断开和吸合，下图是加入了
继电器的：原创*今条头日**：卧龙会IT技术
当接上负载后图中1k电阻瞬间冒烟烧焦下了一大跳（强电调试冒烟是正常的说实在冒火也是正常的，布布熊本人在维修电视机的那个年代亲眼看见大个儿水泥电阻冒火了，本人认为主要还是命苦），这下就需要去分析电路，在分析之前（因为这块板子有4路）又做了个实验，换了另一路上电但是不接负载，没有发现冒烟情况，开电的时候也是胆战心惊的，初看原理图也没看出有啥不妥之处，是不是那一路有问题，所以决定在空载没问题的一路上再接个负载冒烟继续（真是为伊消得人憔悴，命苦）

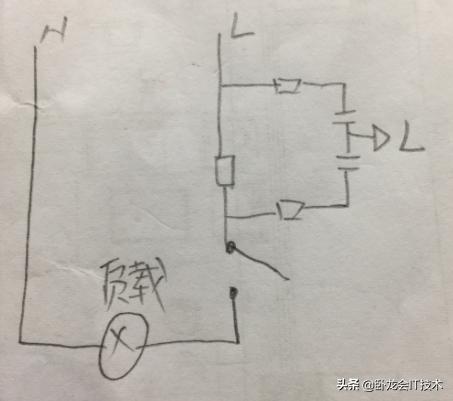

没办法出绝招，啥是绝招呢，就是对电路做简化分析忽视一些无关紧要的，用手工画了一下如图：原创*今条头日**：卧龙会IT技术
这样就一目了然了，到这里还分析不出来的人就得打屁股了。

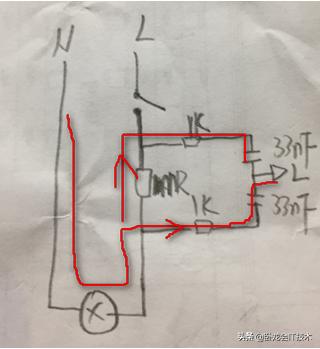

原因分析如下：在插上电的一瞬间继电器还没来得及吸合，所以零线和火线就加载了负载、1K电阻和33nF上轻松把电阻烧冒烟如下图回路：
所以得把继电器发到合适的地方，那么那个地方合适呢？原创*今条头日**：卧龙会IT技术

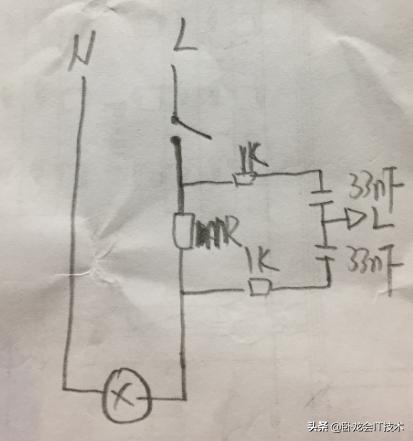

布布熊是这样更改的！
本人长得不咋的，所以字也不咋的，请别介意，经过重新飞线验证可以，到此问题解决！
下面是第三则故事的悬念明明让芯片厂家检查过的电路，电路信号地居然一接上示波器探头地就瞬间打火然后调试间一片漆黑，空气开关跳闸？会在下一个故事中详细描述调试过程
