电气安全（6）
接地、接零保护之二

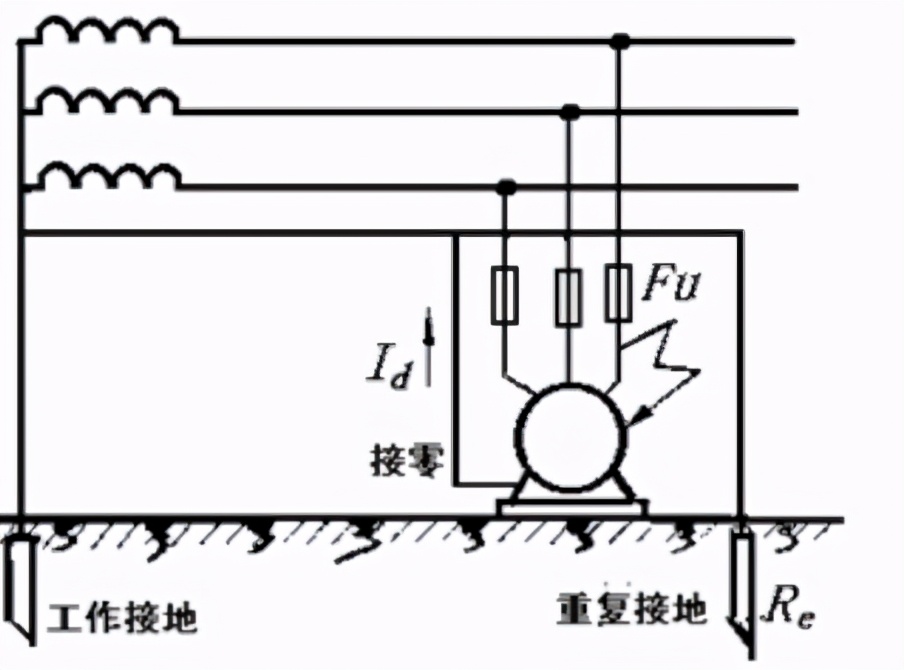

1.保护接零：电气设备在正常情况下，不带电的金属部分与零线做良好的金属或者导体连接。当某一相绝缘损坏导致使电源相线碰壳，电气设备的外壳及导体部分带电时，因为外壳及导体部分采取了接零措施，该相线和零线构成回路。由于单相短路电流很大，使线路保护的熔断器熔断。从而使设备与电源断开，避免了人身触电伤害的可能性。
注意：地线回路中不允许装设熔断器和开关。
零地线接图
电气安全（7）
防雷措施
1.防雷设备种类：避雷针、避雷线、避雷网、避雷带、避雷器。
2.完整防雷装置：接闪器、引下线和接地装置。
小知识：个人如何防雷
1.不停留在空旷地带、山顶、山脊或建（构）筑物顶部。
2.不停留在铁栏栅、金属晾衣架、架空金属以及铁路导轨附近。
3.不宜停留在游泳池、湖泊、海滨或孤立的树下紧闭门窗、防止侧击雷或雷球侵入
4.不宜使用淋浴器。
避雷针主要用来保护露天变电设备、建筑物和构筑物避雷线主要用来保护电力线路。
避雷网和避雷针主要用来保护建筑物、避雷器主要用来保护设备。
电气安全（8）
防静电措施
1.使用防静电地面、防静电鞋（袜）（静电从脚导到大地）穿上防静电鞋袜通过脚至放防静电地面、地毯、地垫、形成组合接地。
2.佩戴防静电腕带并接地（静电从手导到大地）通过手以泄放人体的静电，它由防静电松紧带、活动按扣、弹簧软线、保护电阻及插头或夹头组成。松紧带的内层用防静电纱线编织，外层用普通纱线编织。
插头
电气安全（9）
建立健全各项安全规章制度，加强电气安全教育和培训。电气操作实行持证上岗，无证人员严禁超权限操作或检修电气设备。
电气设备安全
1.电气设备应该防腐、防潮。
2.电气设备的金属外壳必须接地（接零）保护 。
3.电气设备严禁超额定值使用。
4.电气设备应该采用联锁装置、继电保护装置或其它保护装置 。
5.电气设备的防火、防爆措施要完善有效。电气设备发生火灾时，要立即切断电源，用沙土、二氧化碳或四氯化碳气体灭火器灭火 。严禁用水或泡沫灭火器。
电气安全（10）
工作前必须检查工具
1.绝缘状况
2.有效使用期
3.电压等级

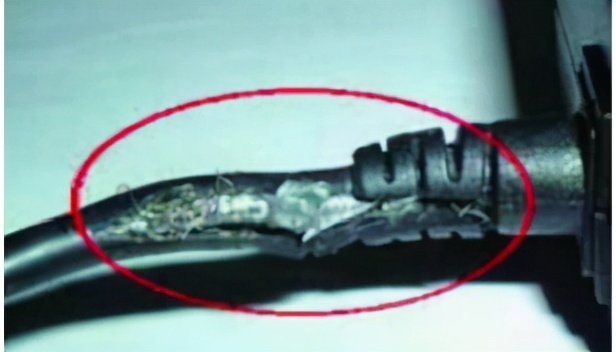

绝缘外皮
对电气设备停电进行检查、检修或清洁等工作必须采取的安全技术措施。
1.停电
2.验电
3.装设接地线
4.悬挂标识牌和装设遮拦
知识
电气安全（11）
停电注意事项
1.严禁带负载操作动力配电箱中的开关刀。
2.停电时必须使各方面至少有一个明显的断开点。
3.在电容器上操作时，必须在断电后使之放电。
验电
验电注意事项
1.验电时，必须用电压等级合适而且合格的电器。
2.验电前，应先在有电设备上进行试验，验证验电器良好。
3.在检修设备进出线两侧各相分别验电。
4.高压验电必须佩戴绝缘手套。
接地环
电气安全（12）
装设接地线注意事项
1.验电注意事所装接地线与带电部分应符合安全距离的规定。
2.当验明设备确已无电压后应立即将检修设备接地并三相短路。
3.接地电阻必须合格。
验电注意事项
1.在一经合闸即可送电的操作把手上均应悬挂禁止操作的标识牌。
2.严禁其他人员在工作中移动或拆除遮拦，接地和标识牌。
要停电进行的工作必须实行工作监护制。
搬运，移动电气设备时，必须先切断电源。
电气维修工作结束后，要清点工具及材料数量，清理现场。
禁止标志
电气安全（13）
小知识：各类插座的接线示意图。
接线方式
