S7-200Smart PLC硬件与外部连接

CPU 本体各部分硬件功能确认

1. 运行状态指示灯：运行、停止、报错

2. 以太网通讯指示灯

3. 数字量输入接线端子及 CPU 供电端子

4. RJ45 一台网口

5. 数字量输入指示灯

6. 数字量输出指示灯

7. 数字量输出接线端子

8. SB 拓展信号板

9. RS485 接口

10. D 存储卡接口

11. DC24V 输出其他

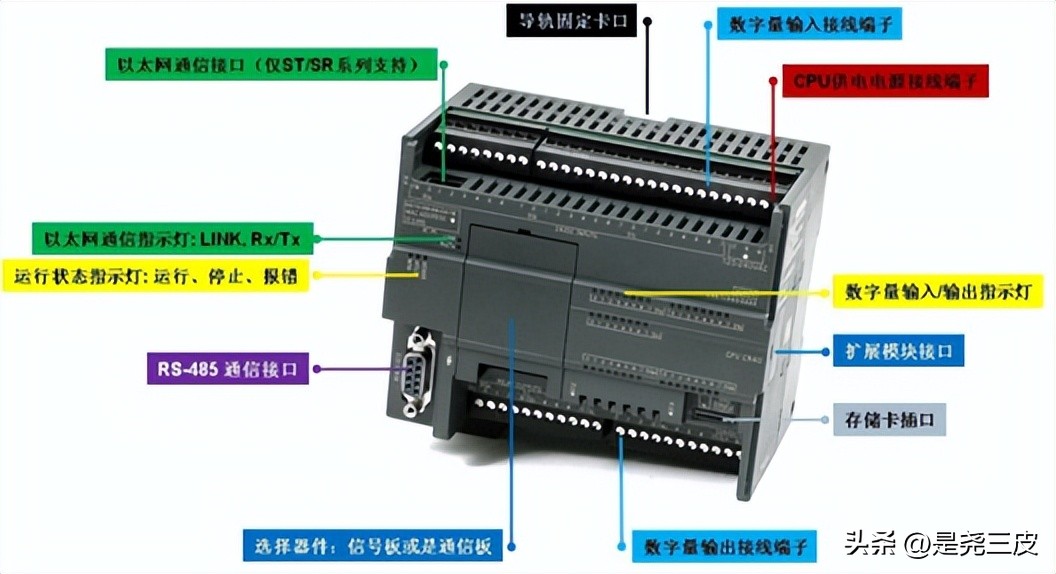

S7-200 SMART CPU 硬件组成

S7-200 SMART PLC 产品的扩展功能

S7-200 SMART PLC 提供不同类型、I/O 点数丰富的 CPU 模块，单体 I/O 点数最高可达 60 点，可满足大部分小型自动化设备的控制需求。另外，CPU 模块配备标准型和经济性供用户选择，对于不同的应用需求，产品配置更加灵活，最大限度的控制成本。

S7-200SMART CPU 拓展图

SMART200的硬件选型

在选型的时候主要考虑以下几点：

1. 输入输出类型是继电器还是晶体管；

2. 电源电压是 220VAC 还是 24VDC;

3. PTO 输出个数

4. 是否需要高速计数功能

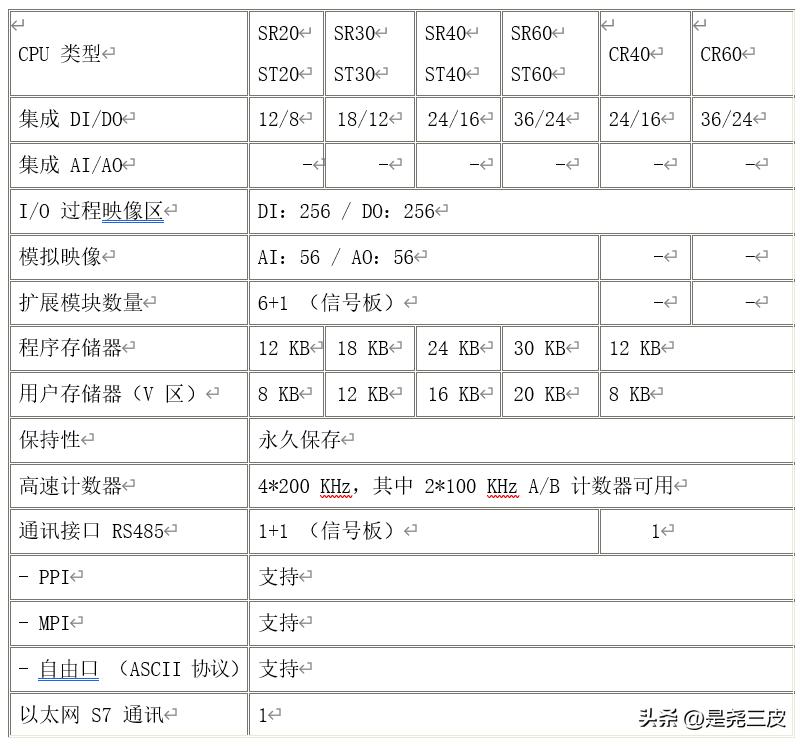

S7-200SMART CPU 参数

硬件选型

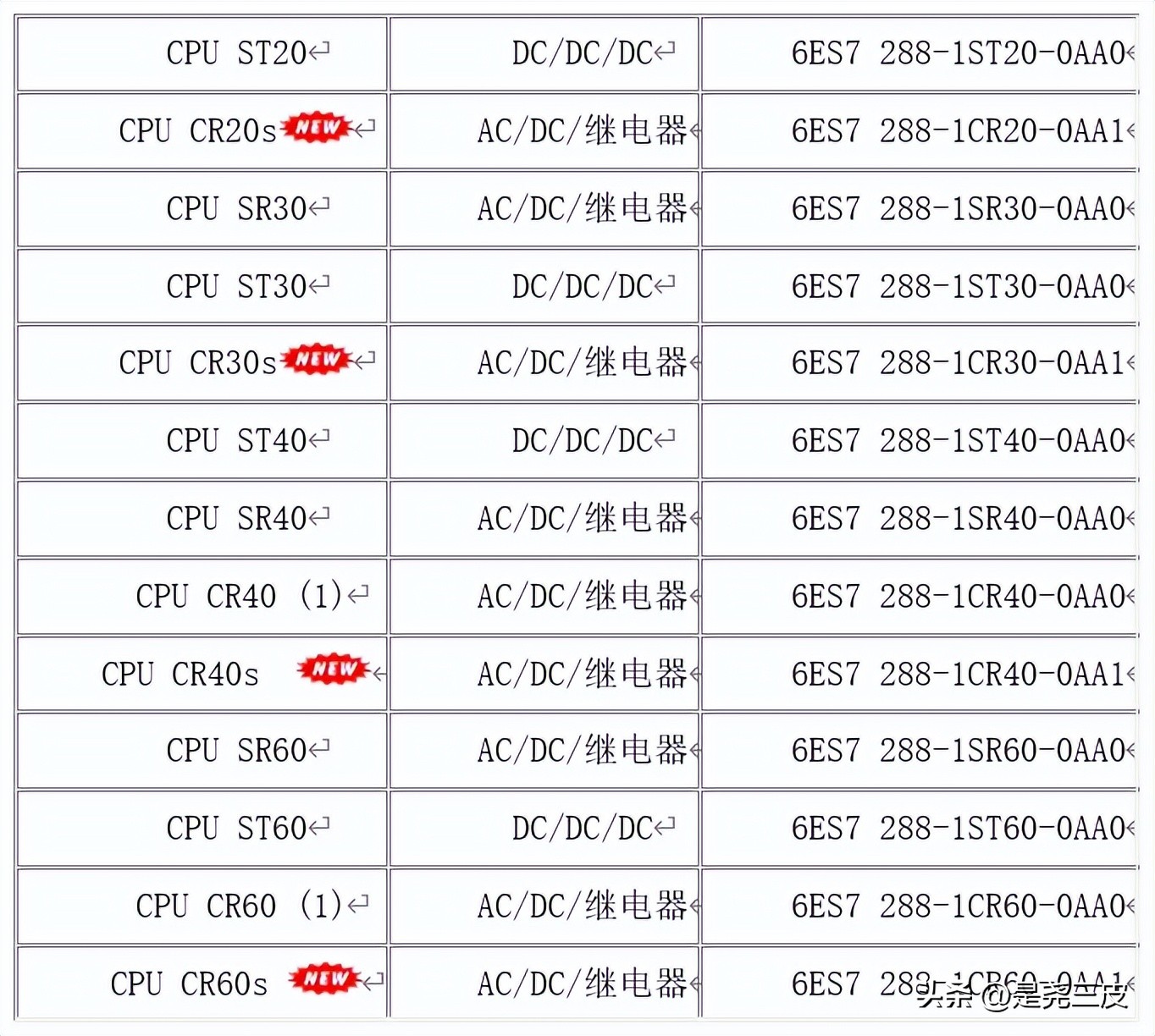

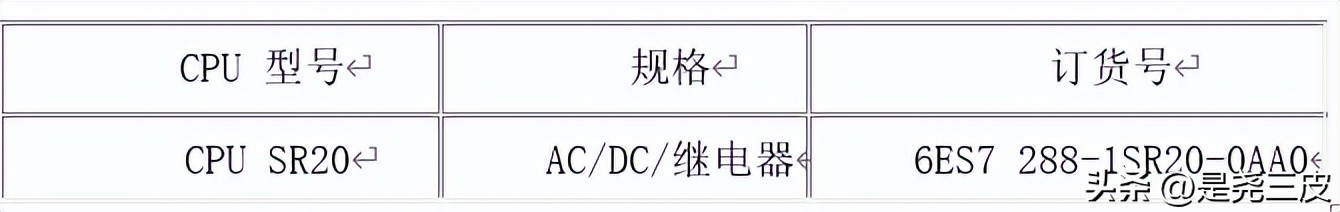

CPU 选型

扩展模块 EM 选型:输出类型、点数等

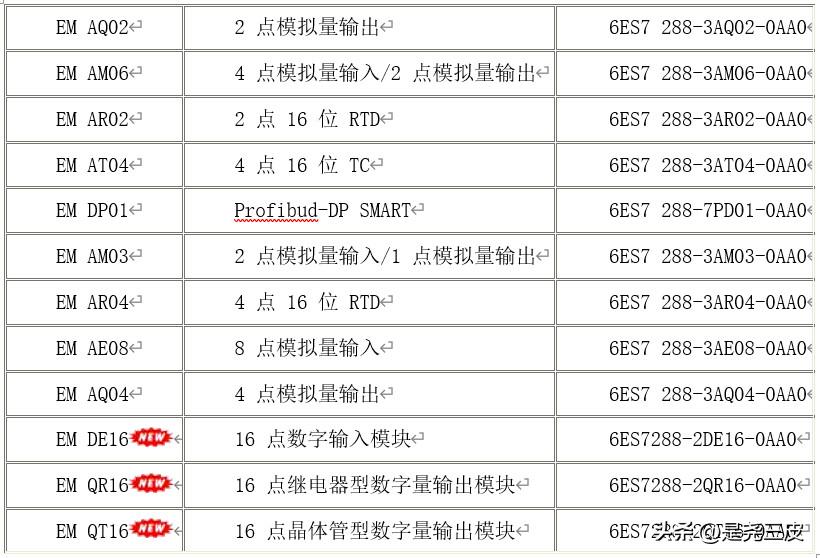

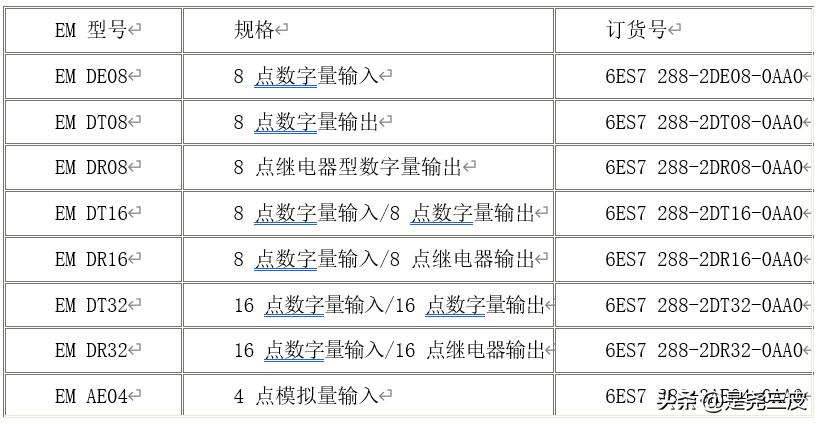

S7-200SMART 扩展模块选型表

信号板与附件选型

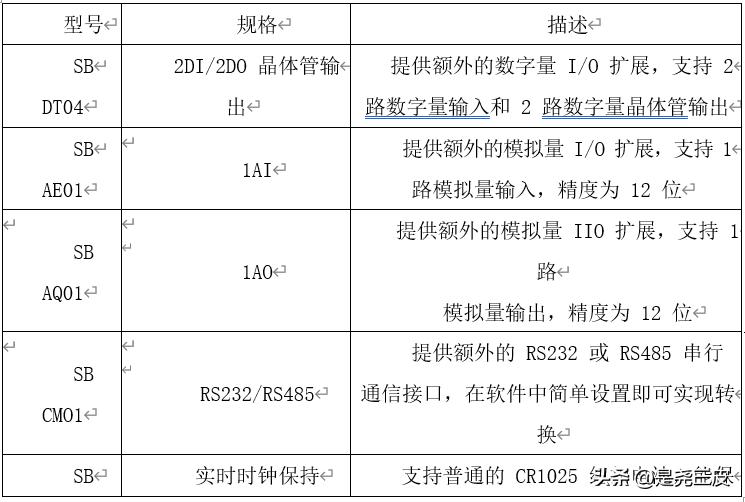

信号板功能表
