U盘，由于其小巧便于携带、存储容量大、价格便宜、性能可靠等优势成为电脑周边使用频率最高的设备之一。
U盘，全称USB闪存盘，英文名“USB flash disk”。它是一种使用USB接口的无需物理驱动器的微型高容量移动存储产品，通过USB接口与电脑连接，实现即插即用。
这次我们拆解一款32G的U盘一探其内部组成。
G01
G02

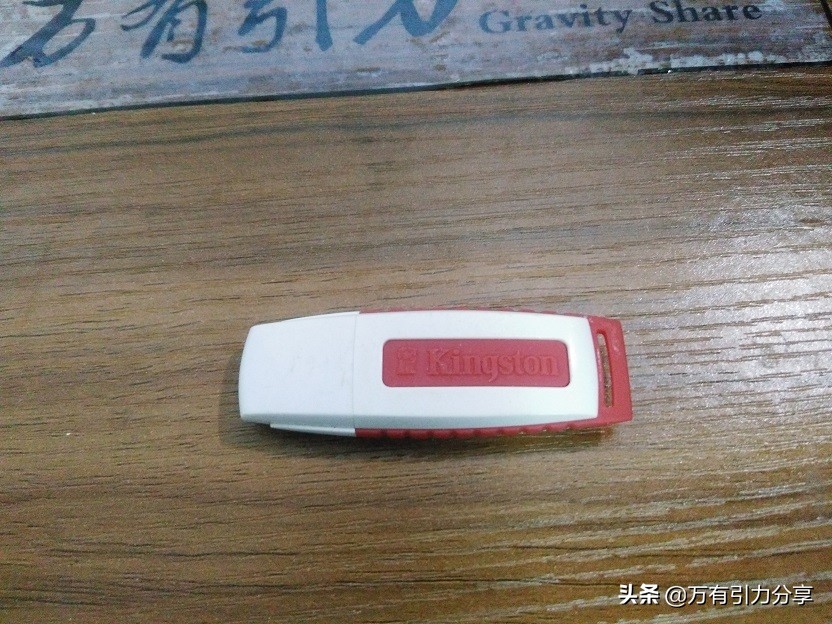

P01 32G U盘
*放播**下面视频观看最直接的拆解过程：
由于文章限制，欢迎关注我们公号获取精彩视频
V01 制作过程
图文部分↓
一、拆解准备
1、材料工具准备
1、U盘(32G) 1 个
2、美工刀1 把
3、其他工具等等

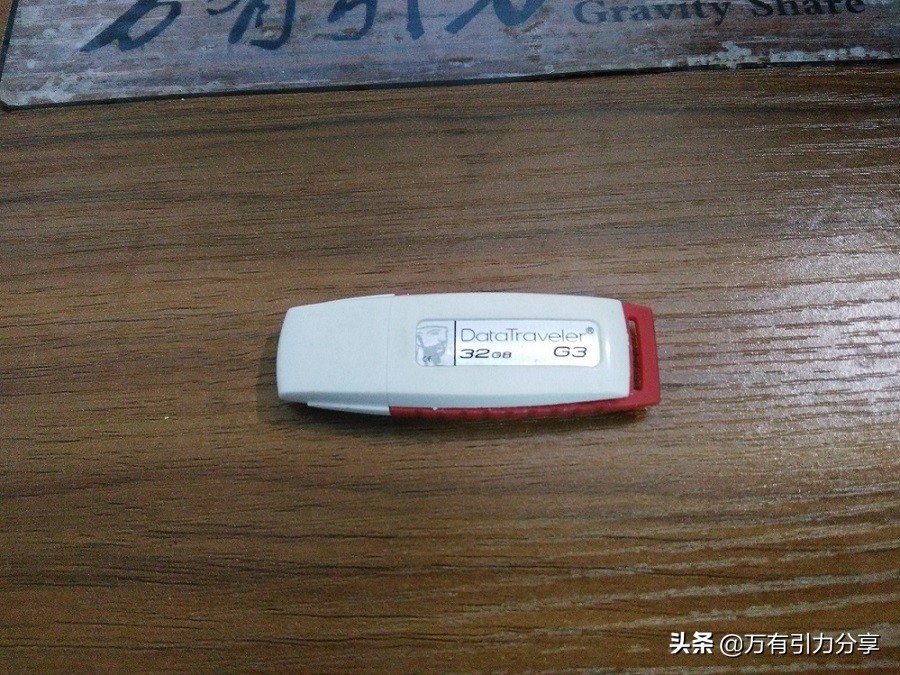

P02 拆解主角
二、拆解过程分享
取下U盘的盖子，由于塑料壳子四周是采用超声波焊接的方式固定的，所以用美工刀在壳子的四周割开一条缝隙：

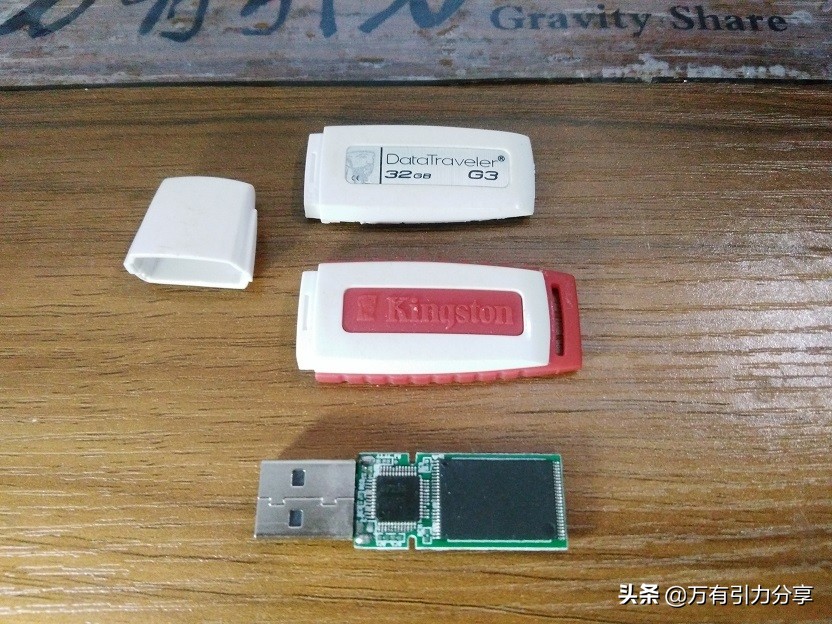

P03 取下盖帽
对于这种超声波焊接的方式，优点是焊接速度快，焊接强度高、密封性好，但是缺点也有：一次性焊接，后续开盖维修等麻烦，拆开后难以重新固定：

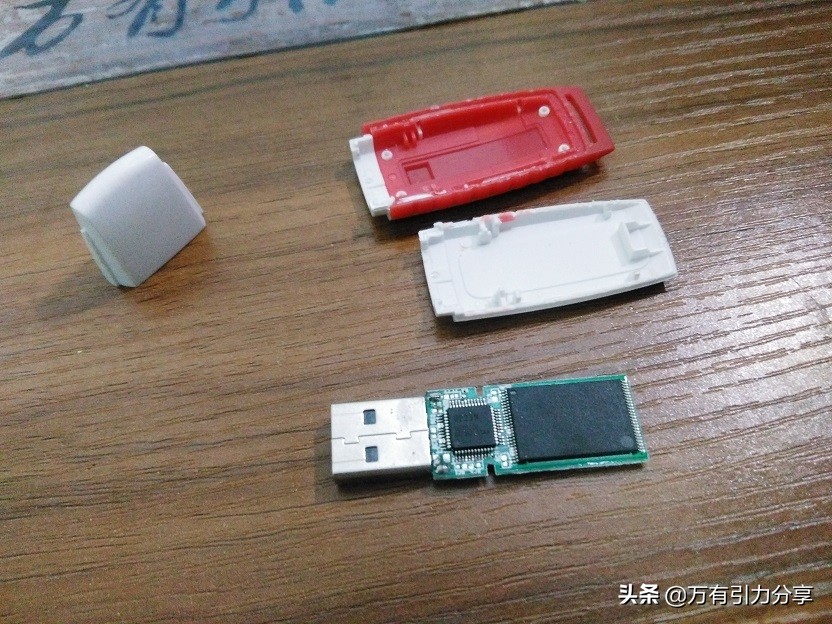

P04 拆开盖子
取出电路板，体积非常小，电路板厚度小：
P05 取出板子
PCB的顶层有两个IC芯片，一个是主控制器，另一块是闪存芯片：
P06 顶层
PCB底层也有一块闪存芯片以及贴片的LED指示灯：
P07 底层
借助放大镜来看芯片表面的丝印信息：
P08 放大

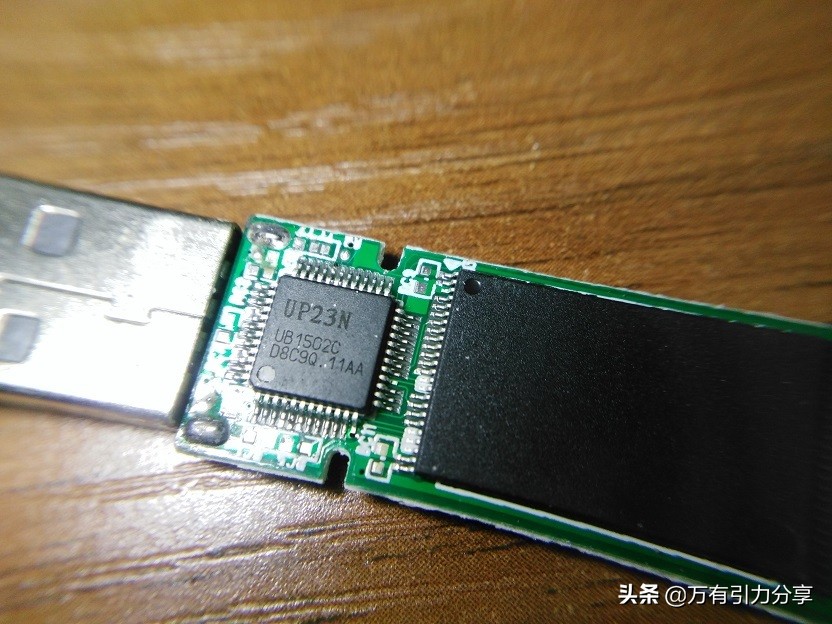

控制器芯片为UP23N：
P09 UP23N
闪存芯片上面无任何丝印，估计是16G NAND Flash芯片：
P10 顶层Flash
底层时红色贴片LED：
P11 LED
闪存芯片上有白色丝印，但是看不清任何信息：
P12 底层Flash
拆解到此结束：

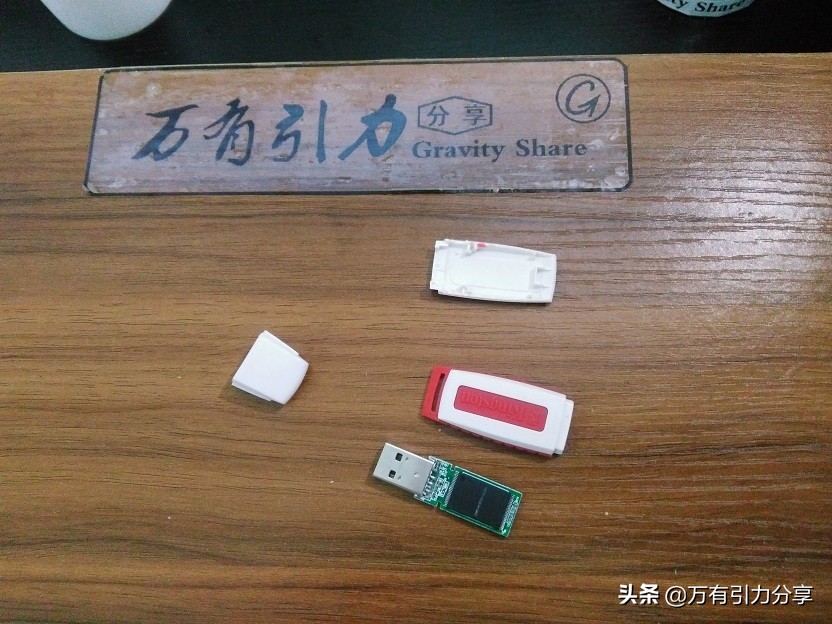

P13 拆解完成
最后来一场大合照：
P14 拆解合影
三、拆解原理分析

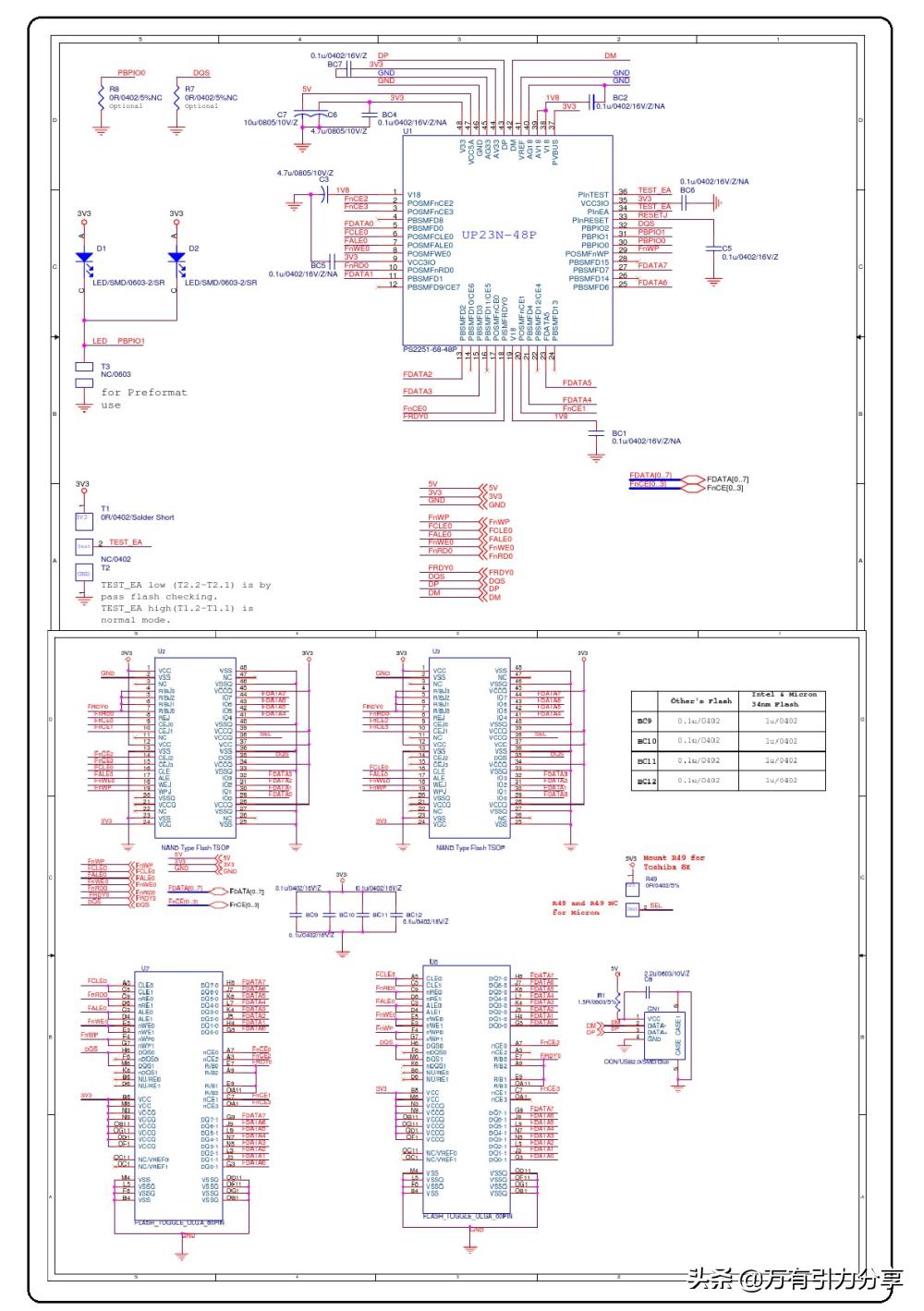

由于看不到闪存芯片的信号，网上找到关于UP23N的芯片应用原理图，大体上设计的方向是：主控制器+Flash芯片：
P15 UP23N应用原理（来自网络）
四、最后有话说
这次拆解的32G U盘整体设计是：主控制芯片UP23N + 两个Flash（16G）芯片组成，再加上少量的外围元器件和LED指示灯。U盘容量的直接大小取决于Flash芯片的大小，所以容量大的价格高就是这样。
