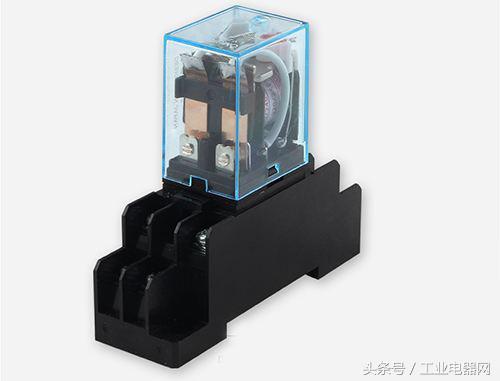

继电器使用常识
1．要正确选型
要用好继电器，正确选型是很重要的，首先必须对被控对象的性质、特点和使用要求有透彻的了解，并进行周密考 虑。对所选继电器的原理、用途、技术参数、结构特点、规格型号要掌握和分析。在此基础上应根据项目实际情况和具体条件，来正确选择继电器。
2．对接点的认识
继电器线圈未带电时处于断开状态的动静接点，称为“常开接点”，反之，则称为“常闭接点”。一个动接点同时与一个静接点常闭而与另一个静接点常开，就称它们为“转换接点”。在同一个继电器中，可以具有一对或数对常开接点或常闭接点(两者也可同时具有)，也可具有一组或数组转换接点。
3．消除接点火花的方法
由于继电器接点通断的电流较小，接点间不会出现电弧，但会出现“火花放电”，这是由于接点电路中存在电感，则在断开时电感上会出现过电压，它与电源电压一起加在接点间隙上，使刚分开一点距离的接点间隙击穿而放电。由于能量所限，只会产生火花放电，接点间存在的电容与电感中能量的交替转换，使火花放电时隐时现，而成为一种高频信号，再者火花放电对接点也会造成损伤，而会降低使用寿命，因此必须设法消除，实用的消火花电路有两种，如图1所示。一.其基本作用原理是，使电感中的能量不通过接点而通过rc；二.在断开时经过二极管v在负载r.l上消耗掉。在应用中选择一种就行了。但要注意的是，rc参数要选择适当，参数主要靠实验来决定，通常电容c可按负载电流1a／1微法选择。使用二极管时其正负极性应连接正确。
4．增大接点负载的方法
在使用中，如果接点的负载能力满足不了使用要求时，可以采取几对接点并联的方法来解决。但在使用前应进行调整，使之接点的同步性达到要求，否则适得其反。最好的方法是采用中间继电器或接触器来扩大接点的负载能力。
5．返回系数不合乎要求时的解决方法
所谓返回系数kf是反映吸力特性与反力特性配合程度的一个参数，也即表征继电器动作值与释放值的差异性。不同用途的继电器，往往要求不同的返回系数，当继电器的返回系数不能满足使用要求时，可采取图2所示的电路来改进返回系数。图2a为减少kf的电路，而图2b则是增大kf的电路。图2中的r取值应适当，也就是说串入r后，必须使加至继电器线圈的电压仍要大于其动作电压(图2a)或保持电压(图2b)。
6．吸合释放时间不符要求的改善
当继电器的吸合、释放时间不能满足使用要求时，可以改变继电器线圈回路的时间常数来解决之。我们知道继电器线圈的时间常数t等于线圈电感l与电阻r之比。如果在继电器线圈回路里串入一个电阻rf，则t2(t2=l／r+rf)就小于 t1(t1=l／r)。
需加速吸合时，则在继电器线圈回路中串入一电阻rf，并将电源电压适当提高，以保证线圈的吸合电流维持不变，则可达到加速吸合的目的。如果在r两端并联一个电容c，则吸合时间更短见图3a。
而在继电器线圈两端反向并联一只二极管，即可达到延时吸合之目的，见图3b。它的原理是在继电器线圈断电后等于给铁芯增加了一个短路线圈，使释放时间延长了。
7．正确选择继电器的报警动作状态
一般具有报警和联锁功能的仪表、dcs、变频器都少不了使用继电器，即大多是通过继电器的接点和报警、联锁电路相联，来进行报警和联锁。报警时是使继电器线圈处于“带电”还是处于“失电”状态好呢?我们从可靠性出发来分析一下“带电”和 “失电”状态的优缺点。
继电器线圈“带电”而动作使电路报警，这是最易被人理解的设计，但是存在一个隐患，就是当相关接线没有接好而出现开路时，或继电器线圈供电出现问题时，则出事故需要报警时，继电器线圈应“带电”而动作，但由于上述原因不动作而失误，这后果是很严重的。
如果改为“失电”报警，一但仪表接线未接好或开路，继电器线圈供电出问题，或仪表故障，都不会出现失报的可能。原因是在未报警时，继电器线圈是处于“带电”状态，一但上述不正常现象出现时，继电器线圈将恢复至“失电”状态，操作、维修人员就会因为“报警”而查找报警原因，当发现信号正常而报警时，就会去查找其它原因，并排除故障，使报警电路恢复正常，从而可避免失报现象的出现，显然“失电”报警比“带电”报警更可靠。

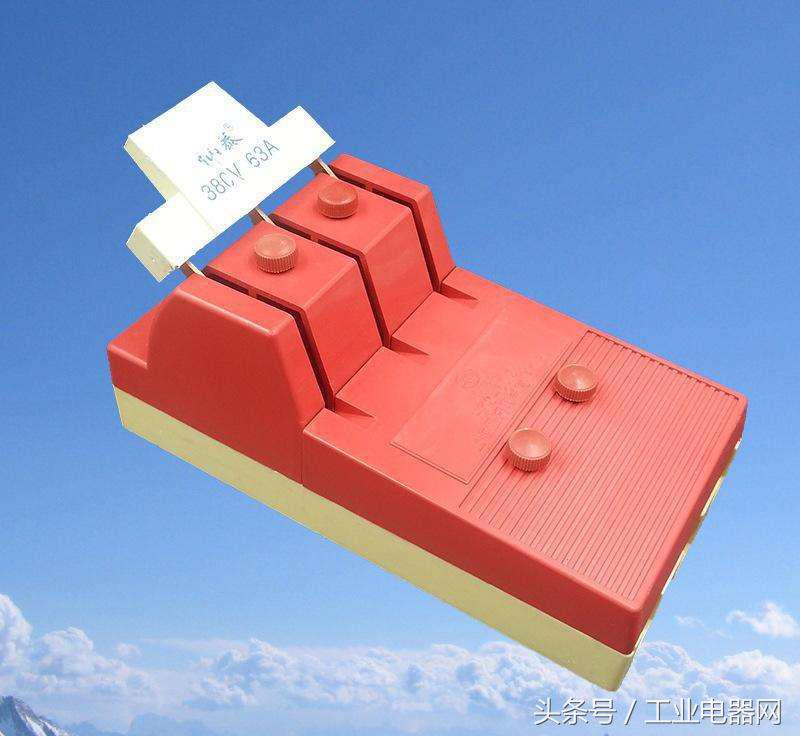

电气百科：开启式负荷开关的安装使用
(1)必须垂直安装在控制屏或开关板上，且合闸状态时手柄应朝上。不允许倒装或平装，以防发生误合闸事故。
(2)作控制照明或电热负载使用时．要装接熔断器作短路和过载保护。接线时应把电源进线接在静触头一边的进线座，负载接在动触头一边的出线座，这样在开关断开后，闸刀和熔体上都不会带电。用作电动机的控制开关时，应将开关的熔体部分用铜导线直连，并在出线端另外加装熔断器作短路保护。
(3)更换熔体时，必须在闸刀断开的情况下按原规格更换。
(4)在分闸和合闸操作时，应动作迅速，使电弧尽快熄灭。
电气百科：开启式负荷开关常见故障及处理方法
一、
故障现象：
合闸后，开关 一相或两相开路
可能的原因：
(1)静触头弹性消失，开口过大， 造成动、静触头接触不良
(2)熔丝熔断或虚连
(3)动、静触头氧化或有尘污
(4)开关进线或出线线头接触不良
处理办法：
(1)修整或更换静触头
(2)更换熔丝或紧固
(3)清洁触头
(4)重新连接
二、
故障现象：
合闸后，熔丝熔断
可能的原因：
(1)外接负载短路
(2)熔体规格偏小
处理办法：
(1)排除负载短路故障
(2)按要求更换熔体
三、
故障现象：
触头烧坏
可能的原因：
(1)开关容量太小
(2)拉、合闸动作过慢，造成电弧过大，烧坏触头
处理办法：
(1)更换开关
(2)修整或更换触头，并改善操作方法

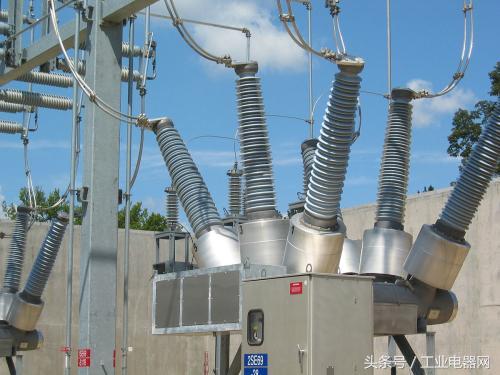

电气百科：变压器的接线组别表示
变压器的接线组别是变压器一、二次侧绕组按照一定的接线方式连接时，一次侧绕组的线电压与二次侧绕组线电压之间的相位关系。
通常采用时钟表示法来区别不同的连接组别，即用一次侧绕组与二次侧绕组的线电压相量作为时钟盘面上的长针和短针，长针代表一次侧绕组（高压）并固定指向12点，短针代表二次侧绕组（低压），其所指的钟点就是接线组别号。时钟等分为12个格，每格为30°，由长、短针相距的格数，可得出一、二次侧绕组线电压的相位关系．如长、短针均指向12点，就表示一、二次侧绕组相对应的电压相位相同，接线组别为12，即Yy0；如长针指向12点，短针指向11点，就表示一、二次侧绕组相对应的电压相位差30°，接线组别为11，即Yd11。
三相变压器的接线组别共有12种，即共有12个组别，分别用0～11表示，接线符号间用逗号或不加符号。凡一次侧绕组与二次侧绕组接法不同时，如Y/△或△/Y，属于1、3、5、7、9、11奇数组，共6组；凡一次侧绕组与二次侧绕组的接法相同时，如Y/Y或△/△，属于0、2、4、6、8、10偶数组，也是6组。
绕组的接线方式主要有星形、三角形和曲折形三种，对高压绕组分别用大写字母Y、D、Z表示；对低压或中压绕组分别用小写字母y、d、z表示。有中性线引出时加注字母N或n表示，而不用0表示，如YN、ZN和yn、zn。
电气百科：直流无刷电机选型注意事项

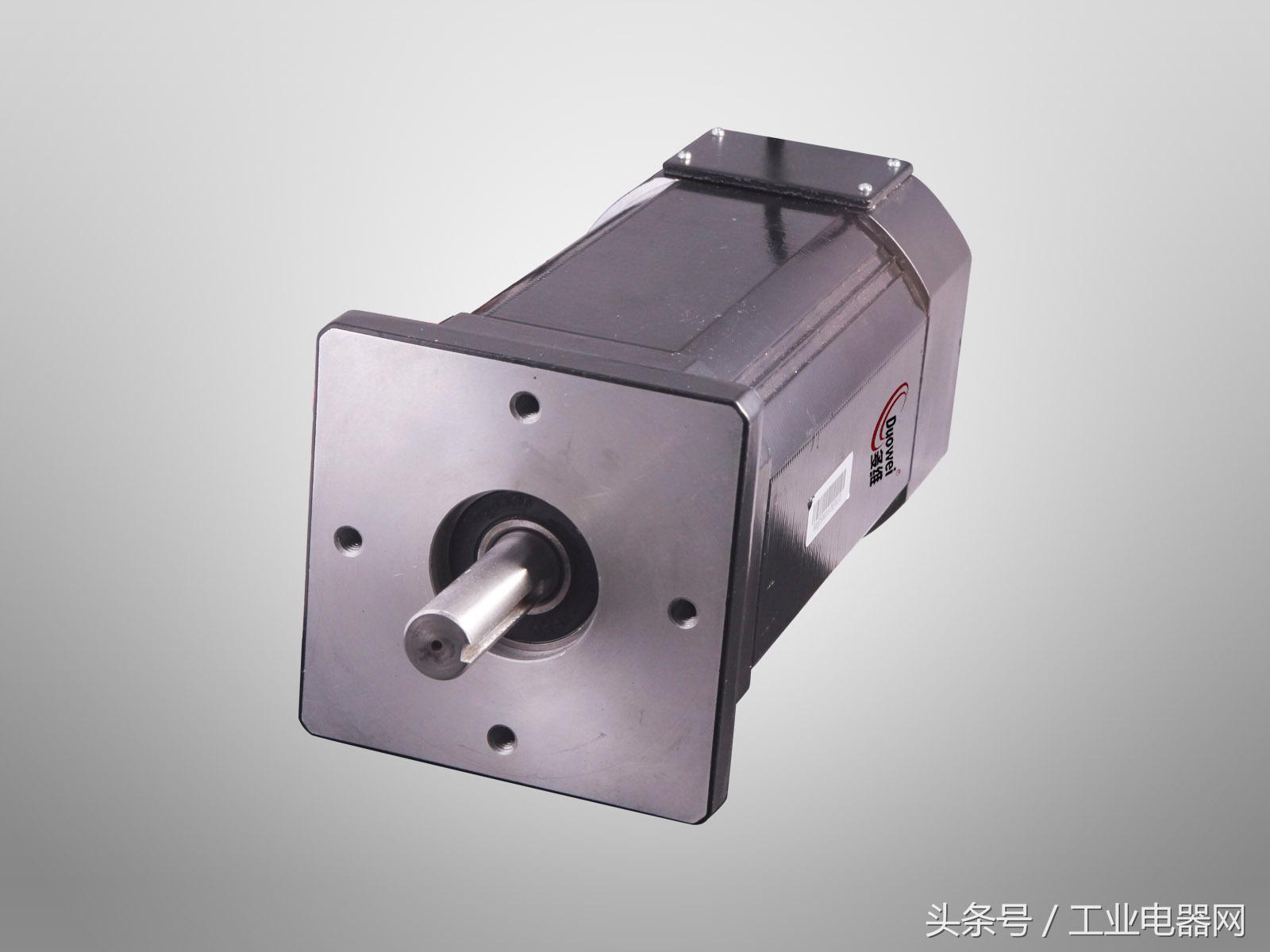

第一，选择直流无刷电机产品首先应该选择正确的电压，根据客户的需要选择额定的电压来选择驱动器电压参数，注意使用的电压在空载与满载过程中不要超过驱动器所规定的范围。
第二，我们来选择驱动器的峰值电流，选择峰值电流的方法是已经电机的额定输入电流Ir(A),则峰值电流Ip(A)>=2xIr，否则驱动器使用过程中输出电流没有一定的工程余量，如果已知电机的额定输出功率(或最高输出功率)Pr(W)和驱动电压Vr(V)，则峰值电流Ip(A)≧ 4xPr/Vr.
第三，我们还可以根据参数来设定电机，不过我们需要根据不同的电机来设置它适合的参数，当然温度的使用范围我们也需要考虑进去，温度越宽价格则越高。
而直流无刷电机的驱动器刹车采用电机端短路刹车，电机的运转就有刹车力，不运转就没有刹车力，转速越高刹车力越大。由于刹车电流不通过电流传感电阻，刹车电流不能控制。因此刹车时转速不能超过安全刹车转速，否则可能烧坏功率管，此功能请谨慎使用。
第四，还有一个重点的就是电源绝缘的要求，为保证驱动器正常工作，电机的霍尔线地线与电机绕组线、霍尔地线绕组线与机壳之间绝缘电阻大于100 兆欧500VDC，能承受600VAC/50Hz/1mA/1 秒耐压不击穿。
电气百科：电能表潜动的原因

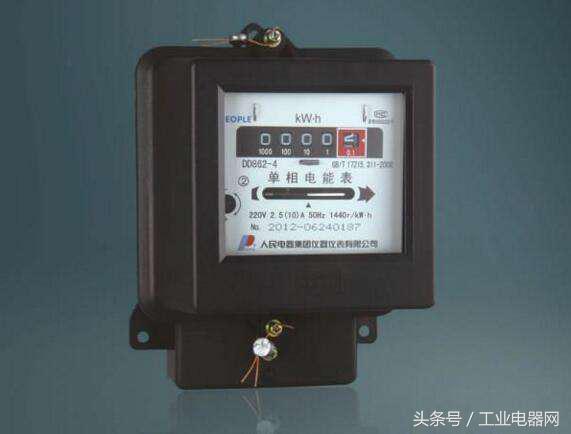

所谓潜动，是指电能表无载自转。按规定，当电能表的电流线路中无电流，而加于电压线圈上的电压为额定值的80%～110%时，在限定时间内潜动不应超过1整转。
运行中电能表潜动是经常见到的现象，也较为复杂，其原因是多方面的。经过现场细致的调查分析和测试，发现电能表的潜动原因大致有5种：
(1)有轻微负荷，如配电盘上的指示灯、带灯开关、线路负荷定量器、电压互感器、变压器、电焊机的空载运行、功率因数过低等。
(2)潜动试验不合格。一般电能表轻载正、负误差偏大。
(3)没按正相序电源进行电能表接线。
(4)三相电压严重不平衡。
(5)电流互感器匝间短路或存在漏电，线路绝缘破损及电能表电流线圈烧毁等。
按照上述故障原因，应采取如下措施：
(1)有轻微负荷造成潜动的，查明确切潜动原因并向用户耐心解释，说明情况。
(2)按照电能表检定规程，轻载误差一般不要超差。
(3)安装电能表前一定要在现场测量相序，按正相序电源接线。
(4)协助用户调整用电负荷，能达到三相电流、电压相对平衡。
(5)因故障导致电能表潜动的，及时查找故障原因，检查电能表、互感器、改装接线、用电器烧毁等。
