1 电压互感器V/V接法
V/V接法原理图

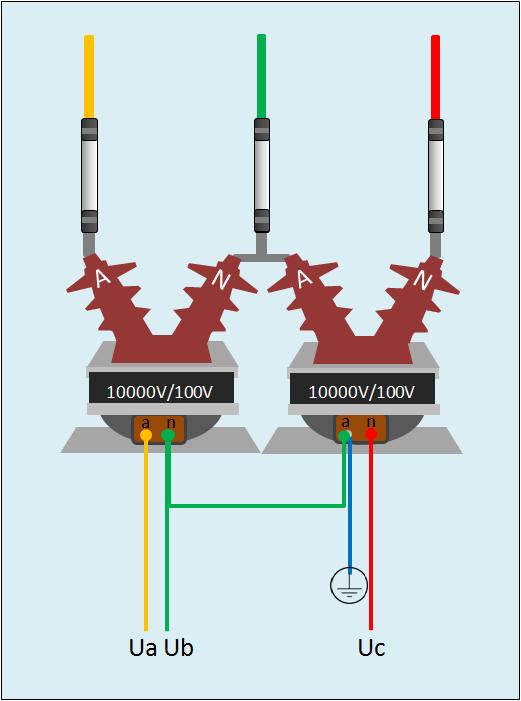

V/V接法3D示意图
2 电压互感器Y/Y接法

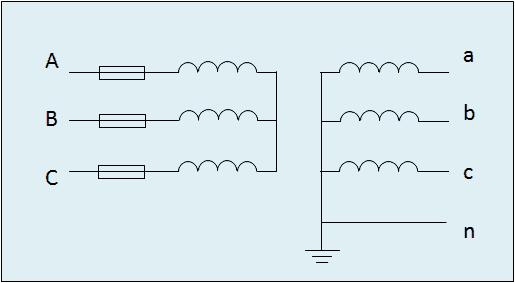

Y/Y接法原理图

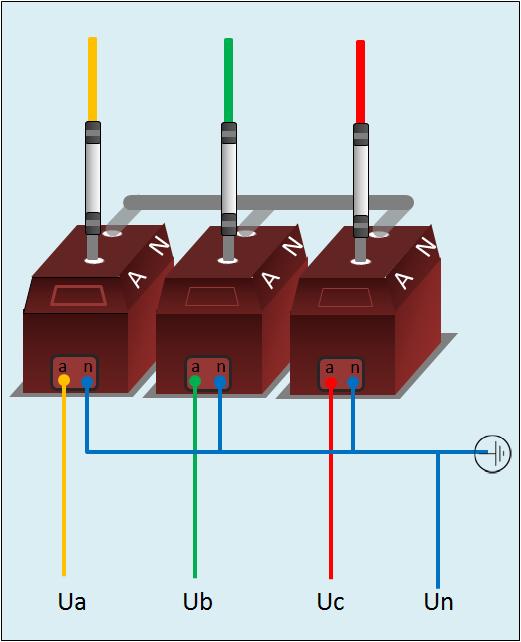

Y/Y接法3D示意图
3 电流互感器不完全星型接法

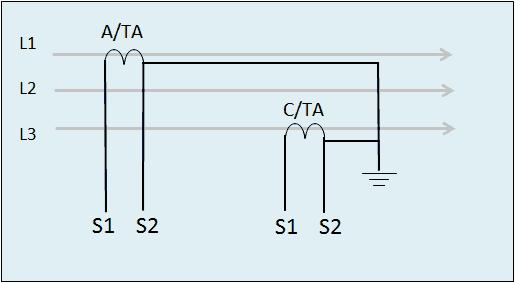

电流互感器不完全星型接法原理图

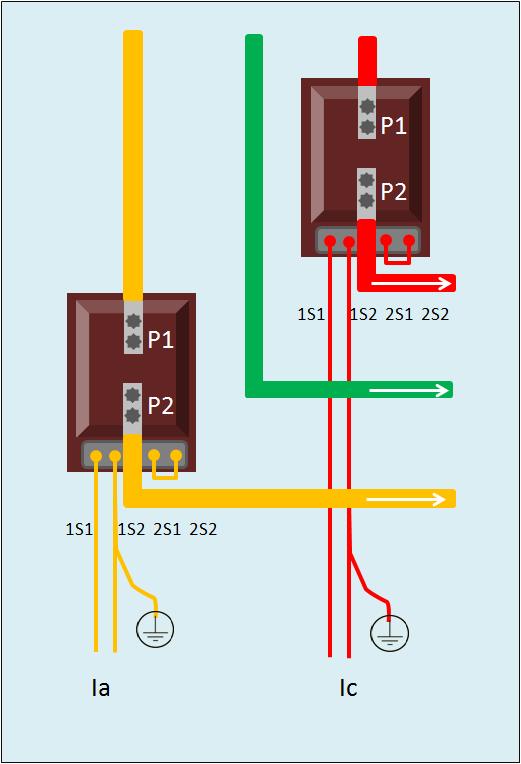

电流互感器不完全星型接法3D示意图
4 电流互感器星型接法

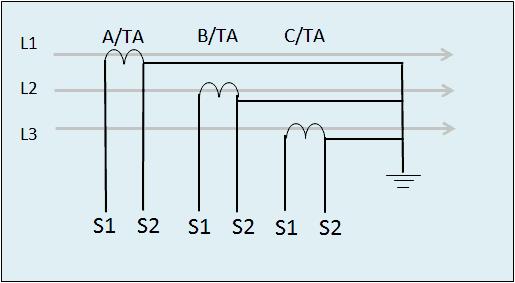

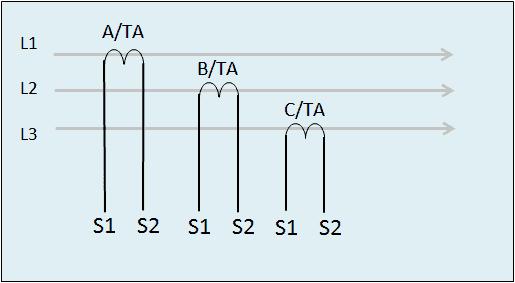

星型接法原理图（适用10kV以上）
星型接法原理图（适用400V）

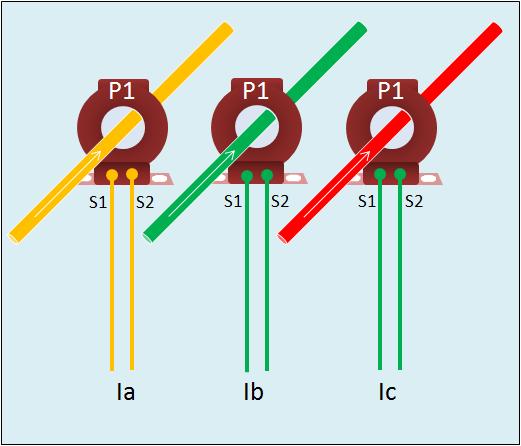

星型接法3D示意图（400V）
3 电能表接线示意图

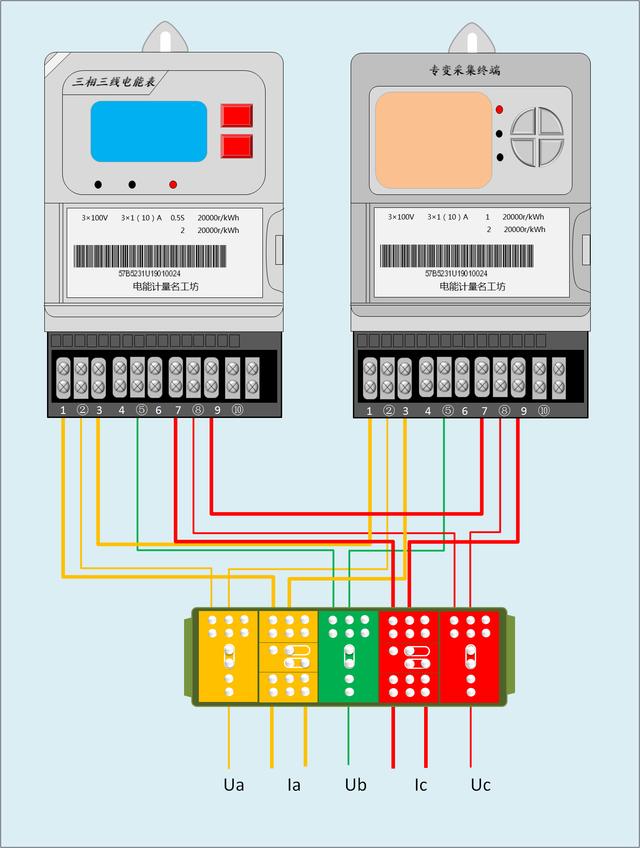

三相三线电能表组合接线示意图
（3*100V电能表+3*100V专变采集终端）

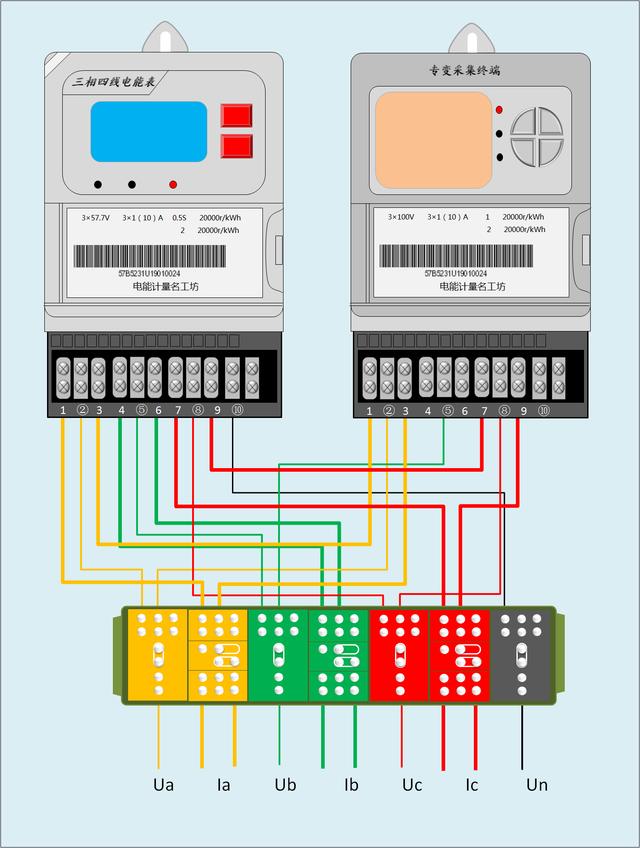

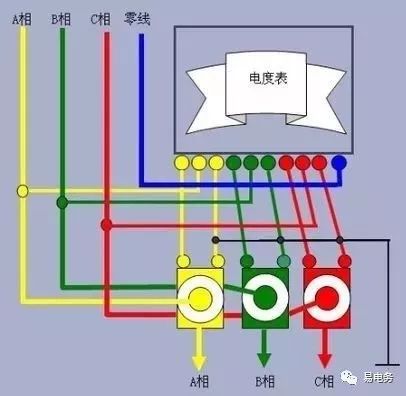

三相四线电能表组合接线示意图
（3*57.7V电能表+3*100V专变采集终端）

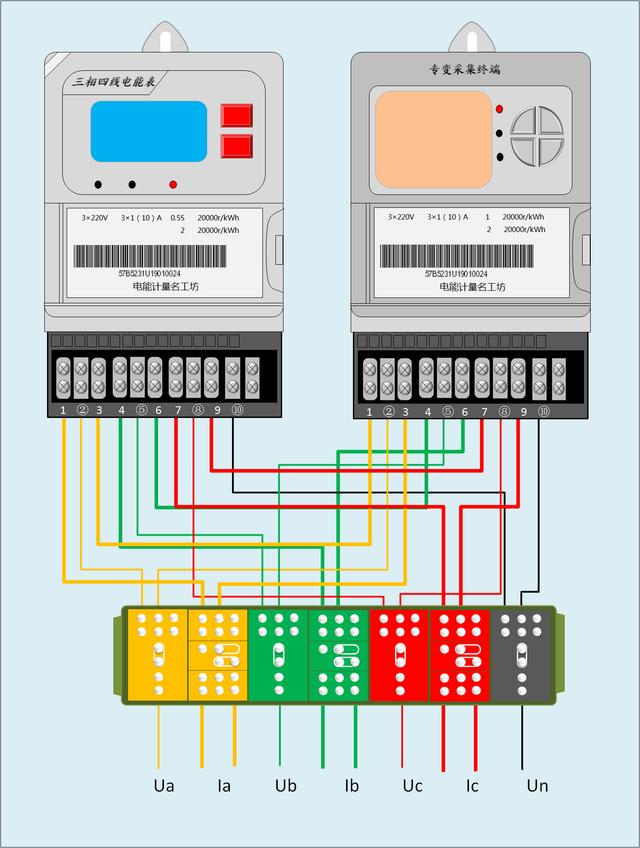

三相四线电能表组合接线示意图
（3*220V电能表+3*220V专变采集终端）
