产品概述
电流互感器(简称CT)在电力系统中广泛运用于一次测量与控制，电流互感器正常运行时二次负载阻抗很小，二次输出电压很低，相当于一个短路运行的变压器，二次侧满度电流一般在1A或5A， 额定负载容量为5VA~ 100VA，相应负荷电阻为0.2Ω~ 20Ω，二次侧电压为1V-20V。如果二次绕组发生开路，或一次绕组流过异常过电流（如雷电流、谐振过电流、电容充电电流、电感启动电流等），将会在二次侧产生数千伏甚至上万伏的过电压。这不仅给二次系统绝缘造成危害，还会使互感器过激而烧损，甚至危及运行人员的生命安全。

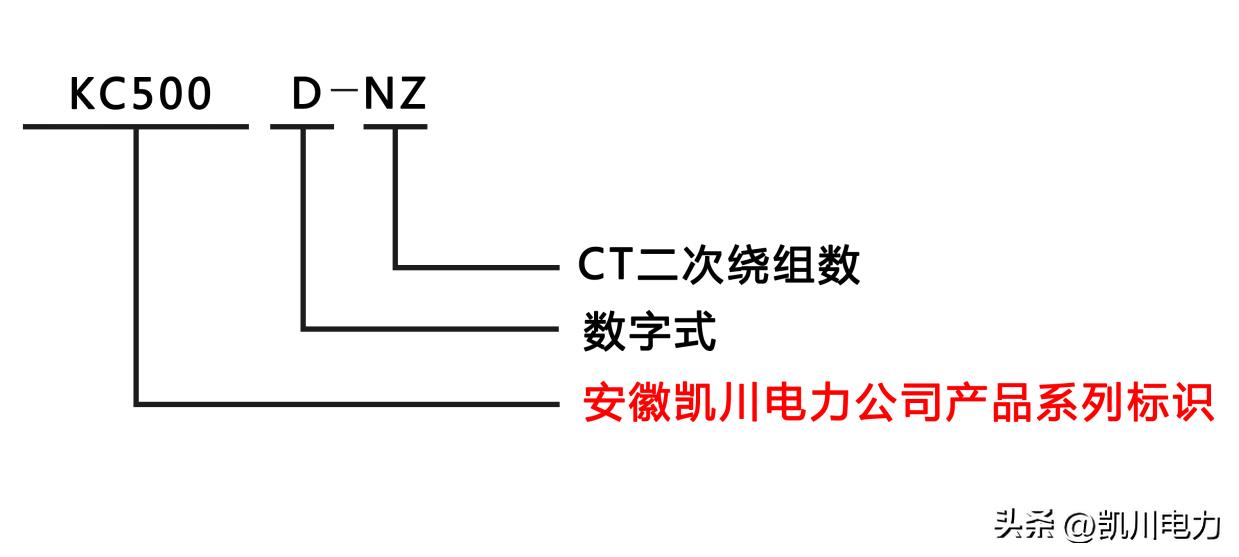

型号说明

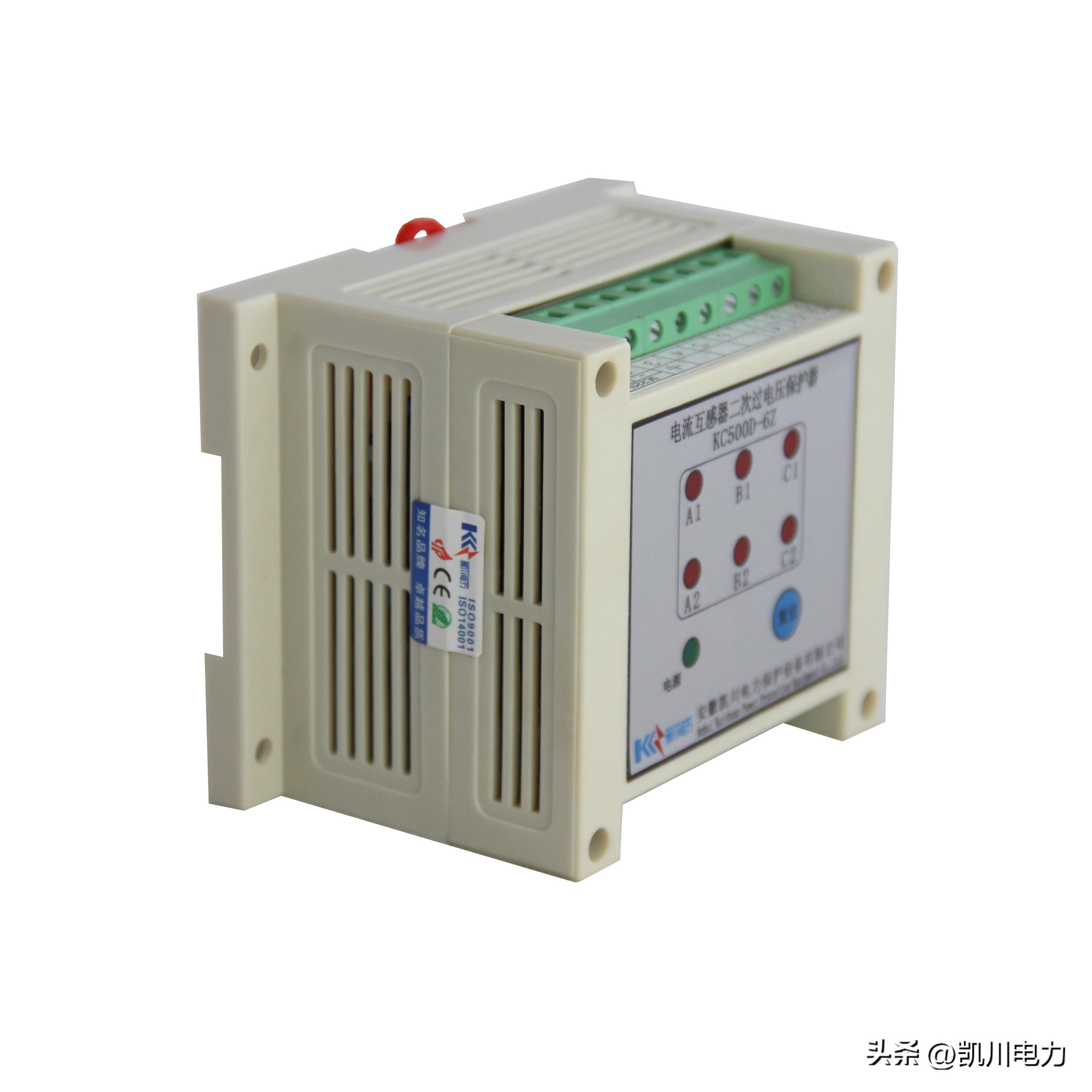

结构特点与优势
高速单片机控制，高精度A/D采样，工业级设计，性能可靠；
信号输入和信号输出完全光电隔离；
采用独特的抗干扰技术，增强了产品的抗干扰能力；
多信号输入：报警继电器输出、闭锁差动保护输出；
输入阻抗无穷大，接入后不影响任何测量和保护性能；
二次侧保护电压可预订设置，满足不同场合使用；
保护后有故障位置显示，方便故障排除；
保护后接点信号输出，方便系统连接使用；
保护后复位有人工手动按钮复位和故障消失后自动复位(30s)两种，方便用户选择；
体积小巧，满足就地安装要求，导轨式安装。方便查看和调试。
安装、现场检测与维护
1、安装
★保护器安装点距被保护CT距离应尽量近，便于巡视。
★引线较长时尽量采用铠装电缆，以防断线。
★所需外接电源用AC/DC220V,电流≥0.6A。
★保护器并联于被保护CT二次侧。
2、现场检测
★保护器使用前应进行检测，用万用表电阻档测试A (或B或C) 与N两端时，其绝缘值无穷大。
★动作值测试时，首先把调压器调到0V位置，接通保护器和调压器AC220V电源，保护器工作指示灯亮，慢慢调高调压器输出电压至保护器动作电压值，将此电压瞬间施加于保护器的A(或B或C)与N两端，此时保护器应动作，相应的动作指示灯亮，同时用万用表测量保护器输出接点，开接点闭合，闭接点打开，最后按复位按钮，保护器复位后动作指示灯应熄灭。测试回路中应加限流电阻，将输出电流调整在10mA以内。
3、维护
★任一型号的KC500D均无需维护。
★每月可巡查一次。每三年进行一次检测。
