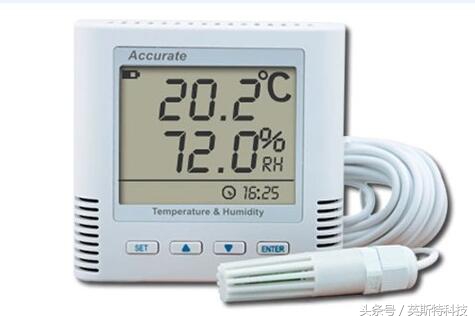

一、 产品概述
IST-TH10是一款超低功耗系列温湿度变送器，平均功耗不足0.02W，功耗不到同类产品的十分之一。超低功耗和独特风道设计，彻底解决电路板温升问题，测量更精确，响应更快等特点。使用瑞士进口二代传感器探头，保证了产品的优异测量性能。强大的功能及稳定性能，可选一路或两路开关量输出，独特的控制逻辑，可以实现多种功能控制和远程控制，如高温告警、低温告警、高湿告警、低湿告警、加热、制冷、加湿、除湿等。
二、 应用范围
广泛应用于通讯机房、智能楼宇、厂房车间、仓库、药库、图书馆、博物馆、实验室、办公室、通风管道、大棚等场所。
三、 产品特点
Ø超低功耗及独特风道设计，防止电路温升，
测量更精确，响应更快。
ØLCD大屏显示设计，大方美观。
Ø瑞士进口二代高精度探头。
Ø密码保护功能，防止非工作人员误操作。
Ø摄氏度华氏度可切换，全球通用。
Ø自带*点露**分析功能。
Ø壁挂吸顶结构设计，易于安装。
Ø超强稳定性和抗干扰能力。
Ø测量精度高，范围宽，一致性好。
Ø通信距离最大可达1200米。
Ø产品防护性能强，一级防雷保护。
四、 主要技术参数
| 额定电压 | DC9V~DC26V （推荐12V） |
| 测量范围 | 温度：-20℃~80℃湿度：0～100%rh |
| 测量精度 | 温度：±0.3℃ 分辨率0.1℃湿度：±3%rh 分辨率0.1 rh |
| 输出接口 | RS485 |
| 通讯协议 | MODBUS RTU |
| 通讯地址 | 1-247, |
| 波特率 | 1200 bit/s,2400 bit/s, 4800 bit/s, 9600 bit/s, 19200 bit/s |
| 平均功耗 | ＜0.02W，＜2mA |
| 开关量输出 | 可选1～2路开关量输出，默认无 |
| 数据记录 | 可选温湿度数据记录和事件记录，默认无 |
| 有效工作面积 | 10-20m2/只 |
| 安装方式 | 室内墙面安装，天花板吸顶安装 |
| 产品尺寸 | 90*95*29mm |
五、按键及设置操作说明
在初始页面下，按“向上”“向下”键可以切换显示：Td(*点露**)、ID(地址)、Baud(波特率)、DO1（第一路开关量状态）、DO2（第二路开关量状态）、Date（日期 月：日）和 时间（时：分）。
设置操作：在初始页面下，按“设置”提示输入密码，初始密码为“0000”，此时闪动的位按“+”“-”键可以进行调整，按“设置”键可以移位，输入正确密码后按下“确认键”即可进入设置，参数设置页面共有22页，按“向上”“向下”键可以选择需要设置的项目，按下“确认键”可以设置当前项目的参数，参数调整OK后，按下“确认键”保存设置，再按“设置键”可返回到初始页面。按键及设置页面介绍如右图：
设置项目与对应的页码
| 页码 | 设置项目 | 说 明 | 页码 | 设置项目 | 说 明 |
| P:01 | 通讯地址 | 1-247 | P:12 | 低温下限值 | 低温告警值或温度下限值 |
| P:02 | 波特率 | 1200-19200 | P:13 | 高湿上限值 | 高湿告警值或湿度上限值 |
| P:03 | 校验方式 | n81、o81、e81 | P:14 | 低湿下限值 | 低湿告警值或湿度下限值 |
| P:04 | 温度单位 | C：摄氏度；F：华氏度 | P:15 | 温度缓冲值 | 默认0.1℃，防继电器抖动用 |
| P:05 | DO1用途 | Ctrl：控制模式 Alar：告警模式 | P:16 | 湿度缓冲值 | 默认1rh%，防继电器抖动用 |
| P:06 | DO2用途 | P:17 | 日期设置 | 年、月、日 | |
| P:07 | DO1功能启用 |
0为停用 1为启用 |
P:18 | 时间设置 | 时、分、秒 |
| P:08 | DO2功能启用 | P:19 | 密码设置 | 0000-9999 | |
| P:09 | DO1状态 | OFF为常开，ON为常闭 | P:20 | 记录周期设置 | 单位为分，1-180可设 |
| P:10 | DO2状态 | P:21 | Zigbee网络ID | Zigbee型无线组网参数 | |
| P:11 | 高温上限值 | 高温告警值或温度上限值 | P:22 | Zigbee网络频段 |
六、安装接线说明
|
|
七、品质保证
质保期12个月。在质量保证期内，基于正常使用和非人为损坏，对产品提供免费维护服务。
八、注意事项
1、不要直接安装在热源、冷源、或处于阳光照射下。
2、禁止长时间处于蒸汽、水雾、水帘或冷凝环境中。
3、处于粉尘或其它污染环境中，必须对产品迚行定期清理。
4、可选带外置探头或带峰鸣告警时要及时确认。
