EDIFIER漫步者创立于1996年，多年来漫步者持续专注于音频技术的研究开发与产品应用，目前已发展成为专业多媒体音响和家用音响、个人蓝牙音箱、蓝牙耳机等音频产品的知名品牌。
面对火爆的TWS真无线市场，老牌音频厂商漫步者紧跟潮流，陆续推出了数十款TWS真无线耳机产品，获得了不错的口碑和销量。此前我爱音频网拆解过漫步者Xemal声迈 X3 TWS真无线耳机以及10款其他的漫步者耳机产品，包括漫步者的TWS游戏耳机、TWS真无线耳机、颈挂式降噪耳机和头戴式降噪耳机。
今天我爱音频网要拆解的是漫步者TWS NB2 真无线主动降噪耳机，作为该降噪系列耳机的新品，漫步者TWS NB2从外观到硬件配置的变化都比较大。耳机为入耳式+金属耳机柄的设计，看上去比较立体、有质感；耳机支持敲击控制，支持IP54级防尘防水，采用10mm复合动圈单元，有定制APP拓展更多设置。
硬件配置上，漫步者TWS NB2采用Hybrid复合式数字降噪，官方宣传比上一代降噪深度提升28%，最高可达-35dB，并且支持通透模式；开启降噪续航为7+18小时。此外耳机支持蓝牙5.0，开启游戏模式延迟可低至80ms。下面就通过我爱音频网的深度拆解，来看一下漫步者TWS NB2 真无线主动降噪耳机的内部结构吧~
一、漫步者TWS NB2 真无线主动降噪耳机 开箱

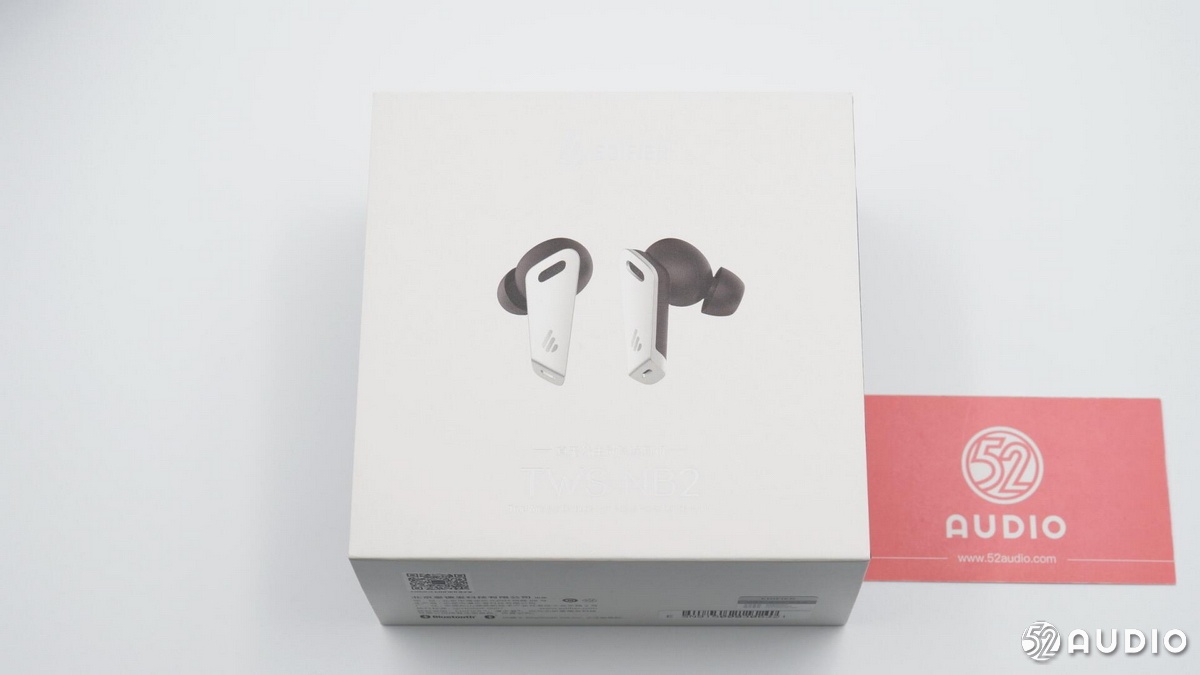

包装盒正面比较简单，只有耳机两个角度的渲染图，耳机为银黑撞色设计，入耳式结构，耳机柄支持敲击控制。
包装盒背面信息，可以分为两大部分，上面是漫步者TWS NB2 真无线主动降噪耳机的特色功能介绍，下半部分是耳机的规格参数。
包装盒顶部是耳机特色功能的图例。

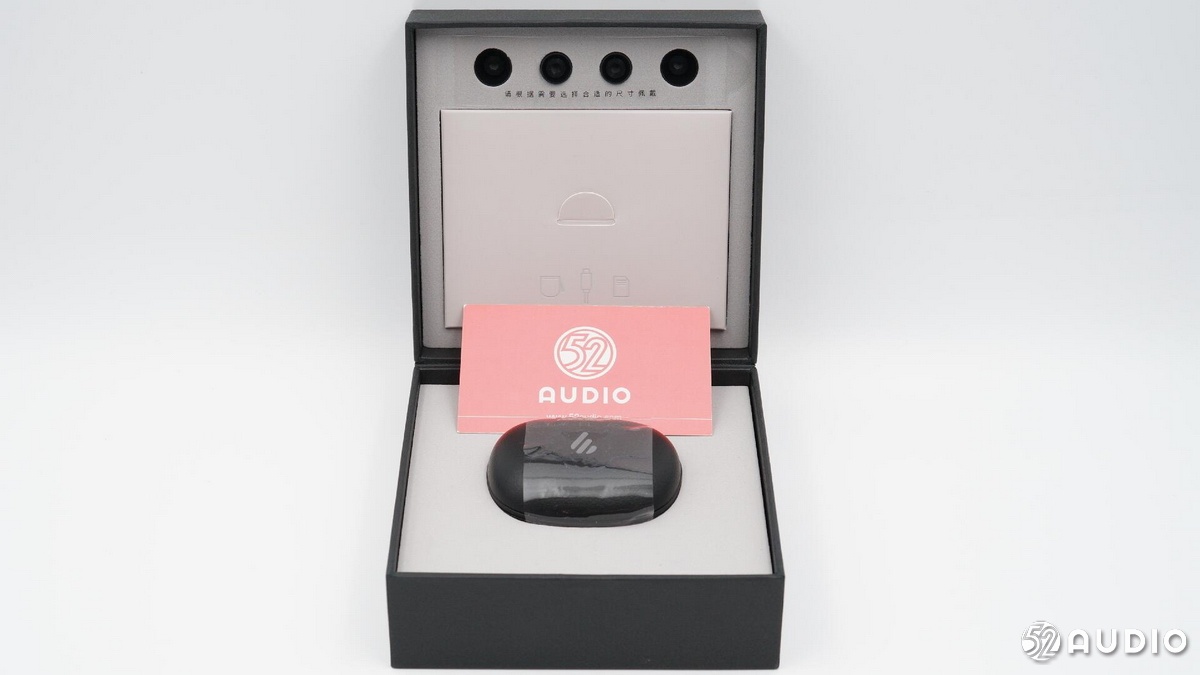

包装盒为翻盖式设计，有点像首饰盒，下面是耳机和充电盒，上面是配件区域。

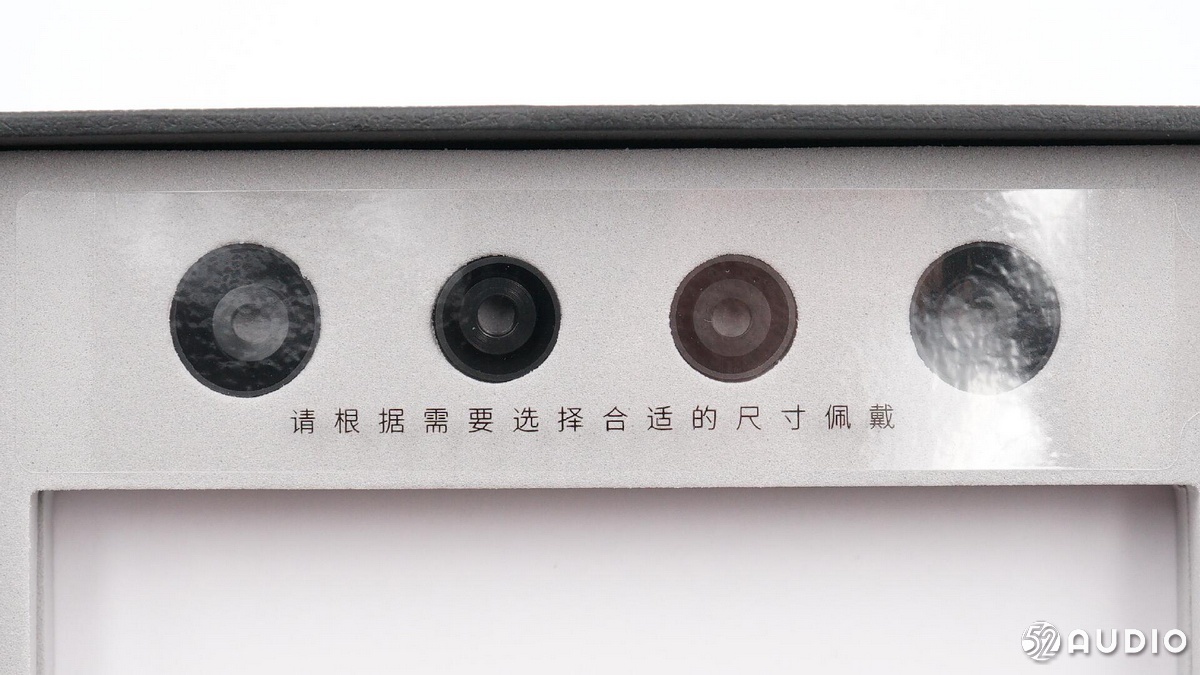

耳机附赠了额外两对硅胶耳塞。

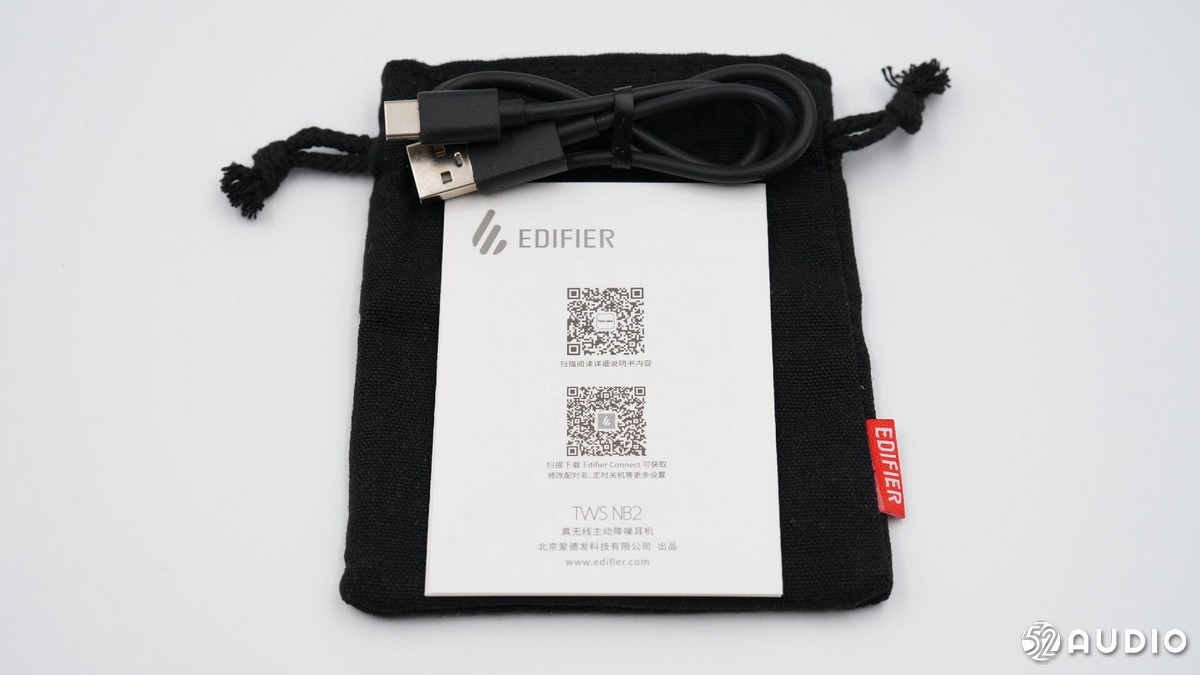

配件盒里有充电线、说明书和收纳袋。

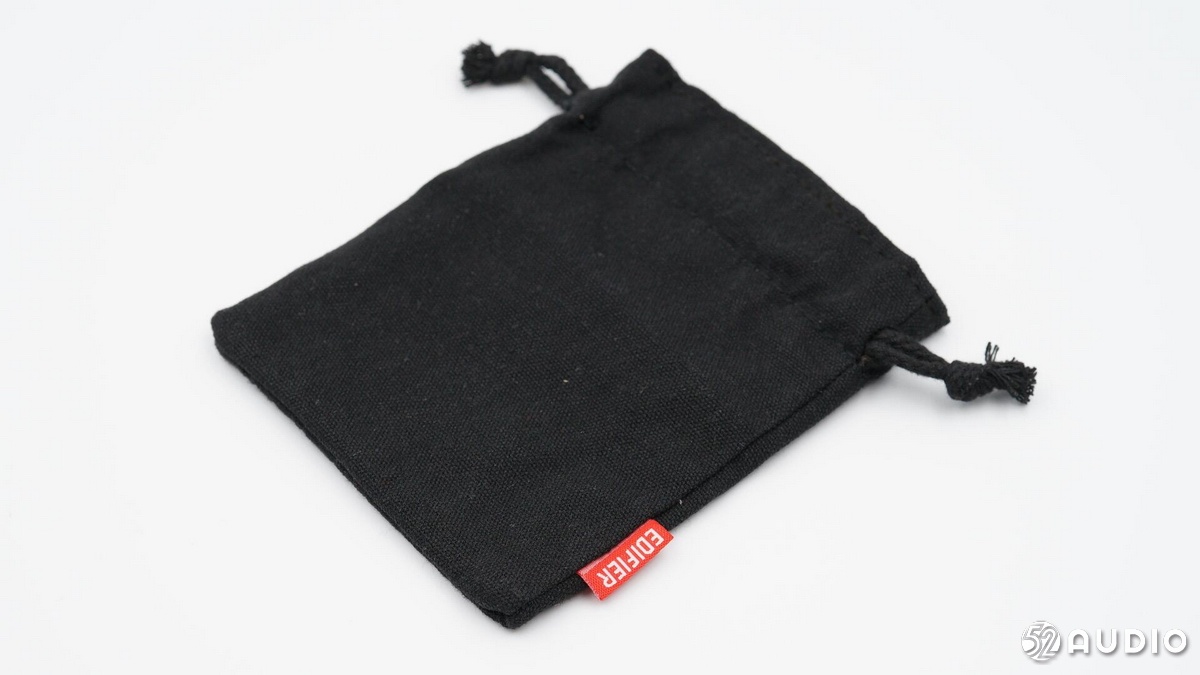

收纳袋是粗布面料，内里比较光滑，可以保护充电盒。

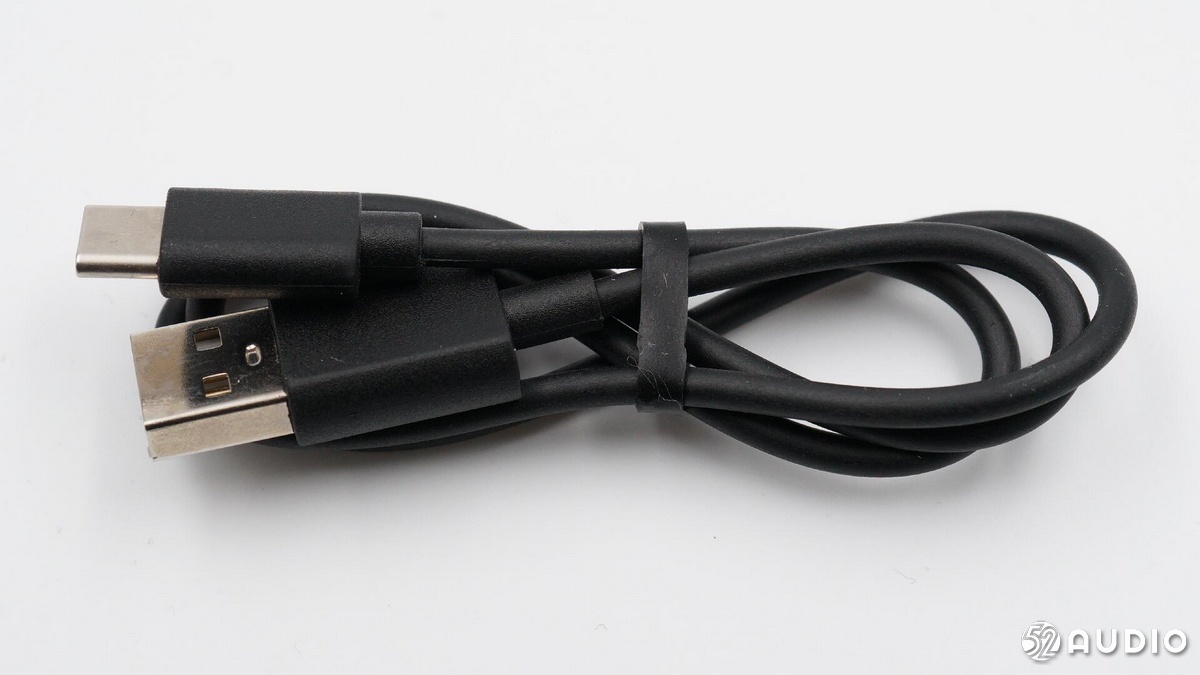

充电线为USB-A to USB Type-C接口。

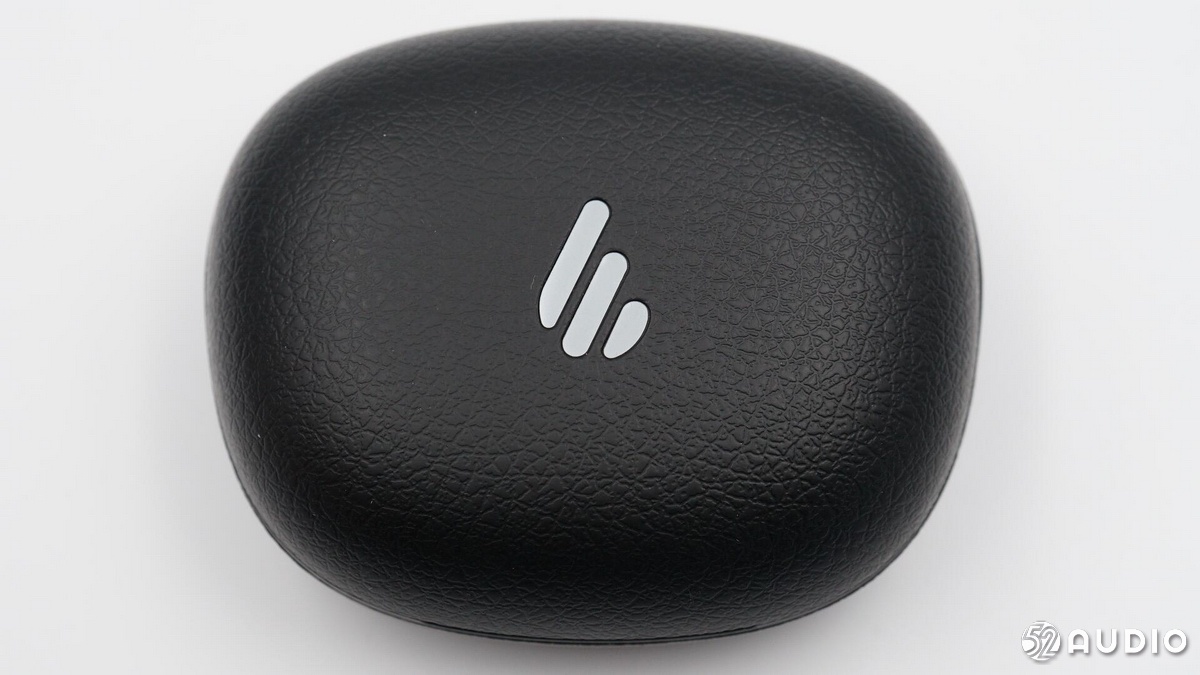

充电盒表面做了皮革纹理处理，银色刻印漫步者Logo位于盒盖中央。

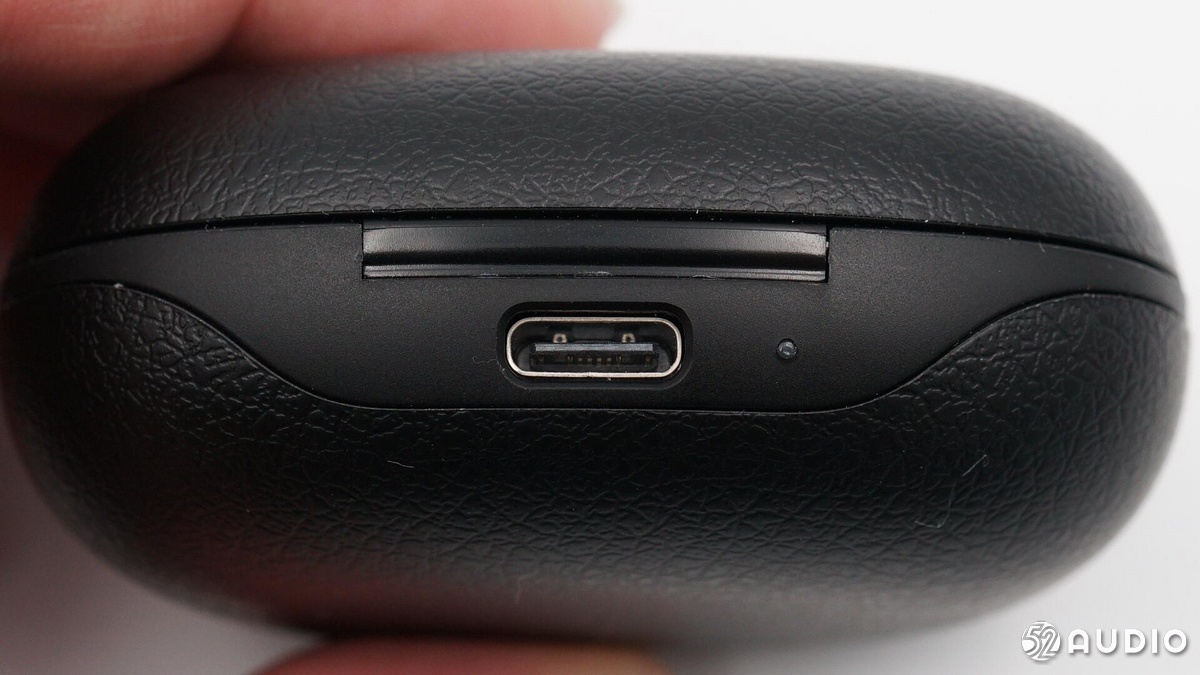

充电盒背面的转轴和Type-C充电接口，旁边还有一个充电指示灯。

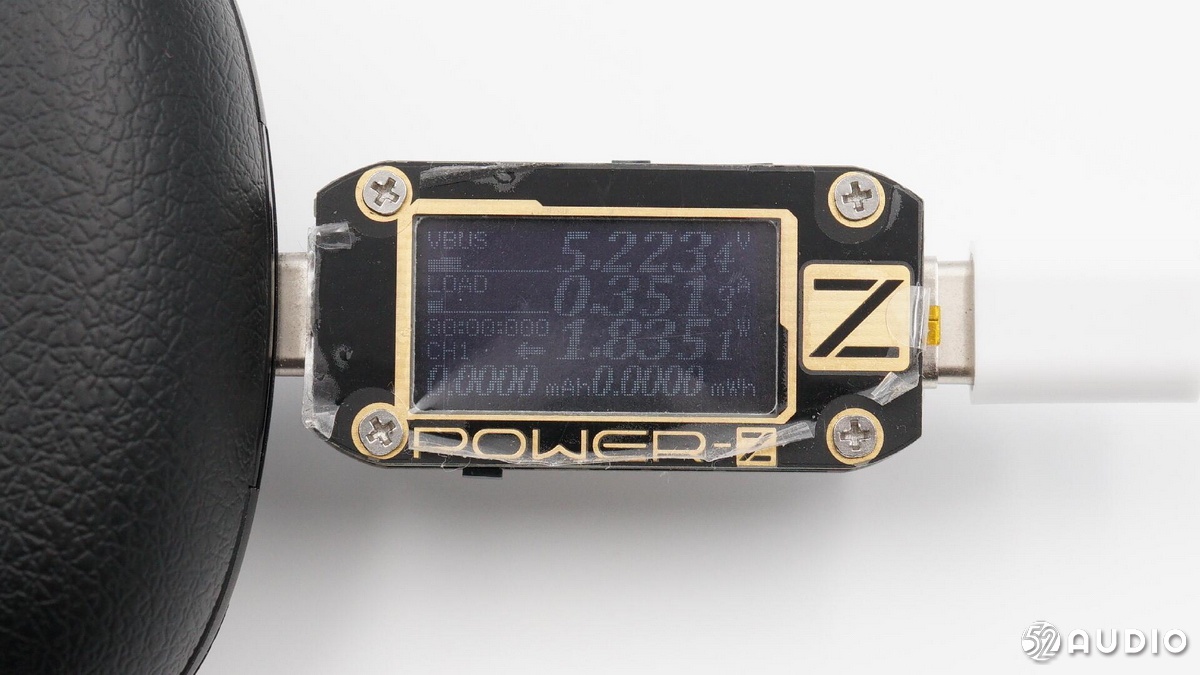

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对漫步者TWS NB2 真无线主动降噪耳机进行有线充电测试，充电功率约1.8W。

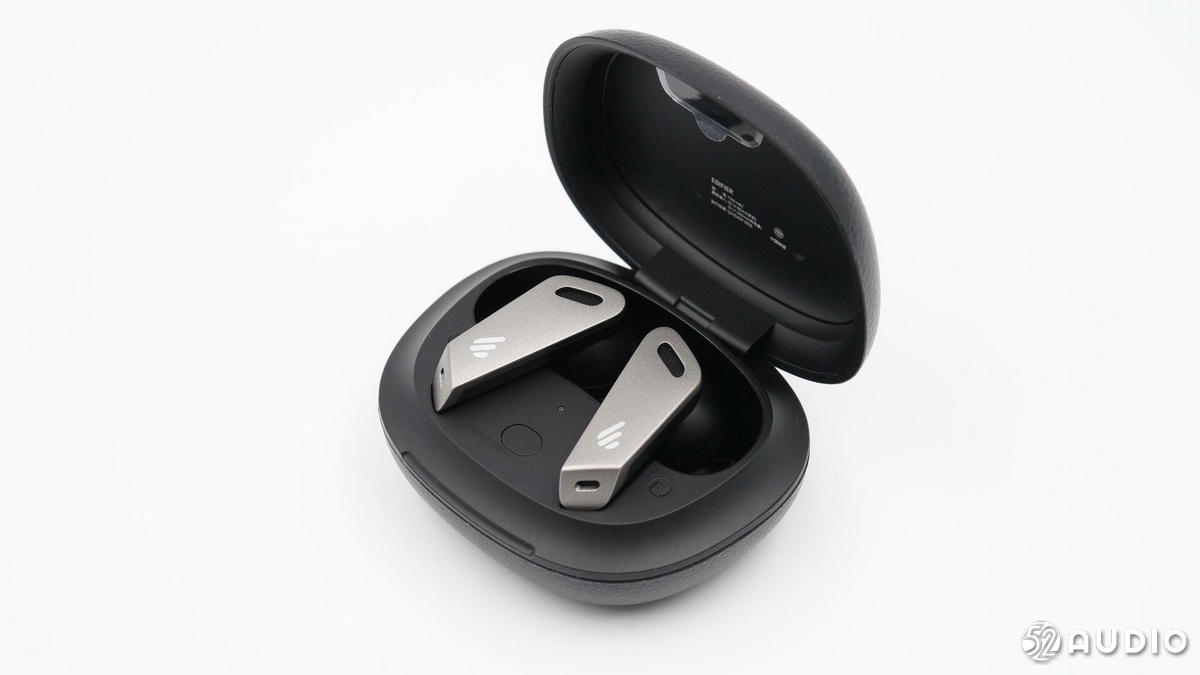

充电盒为翻盖设计，耳机平放在里面。

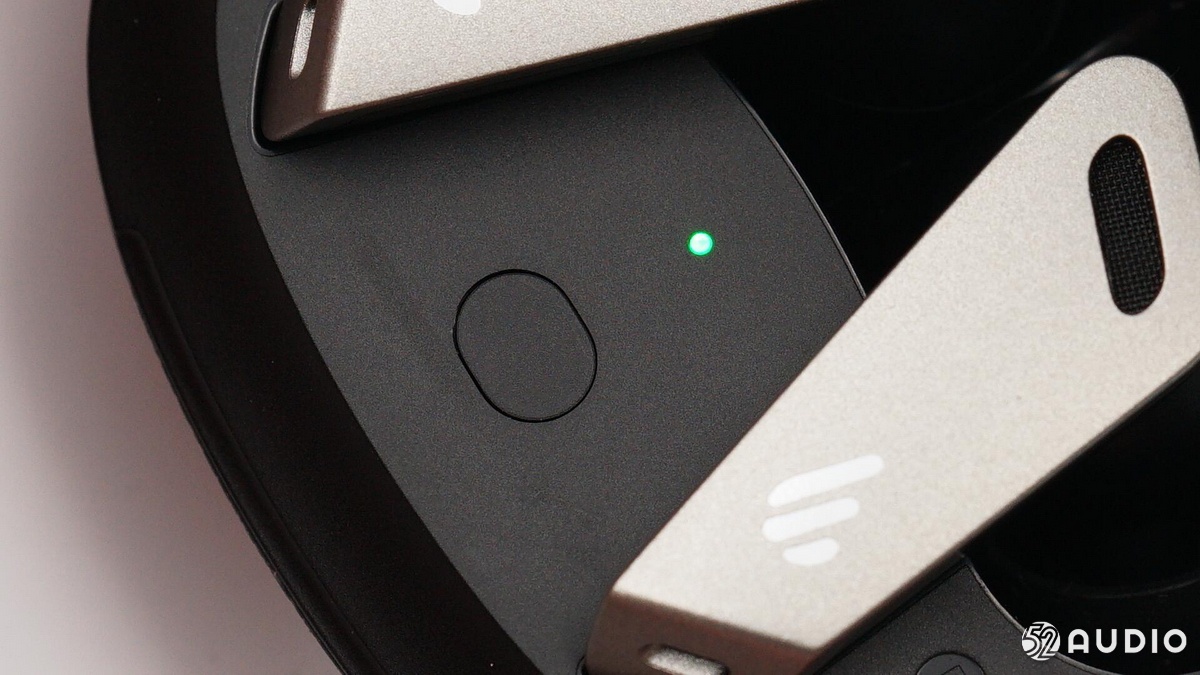

配对按键和指示灯位于充电座舱。
耳机的镀金充电触点，在耳机柄内侧。

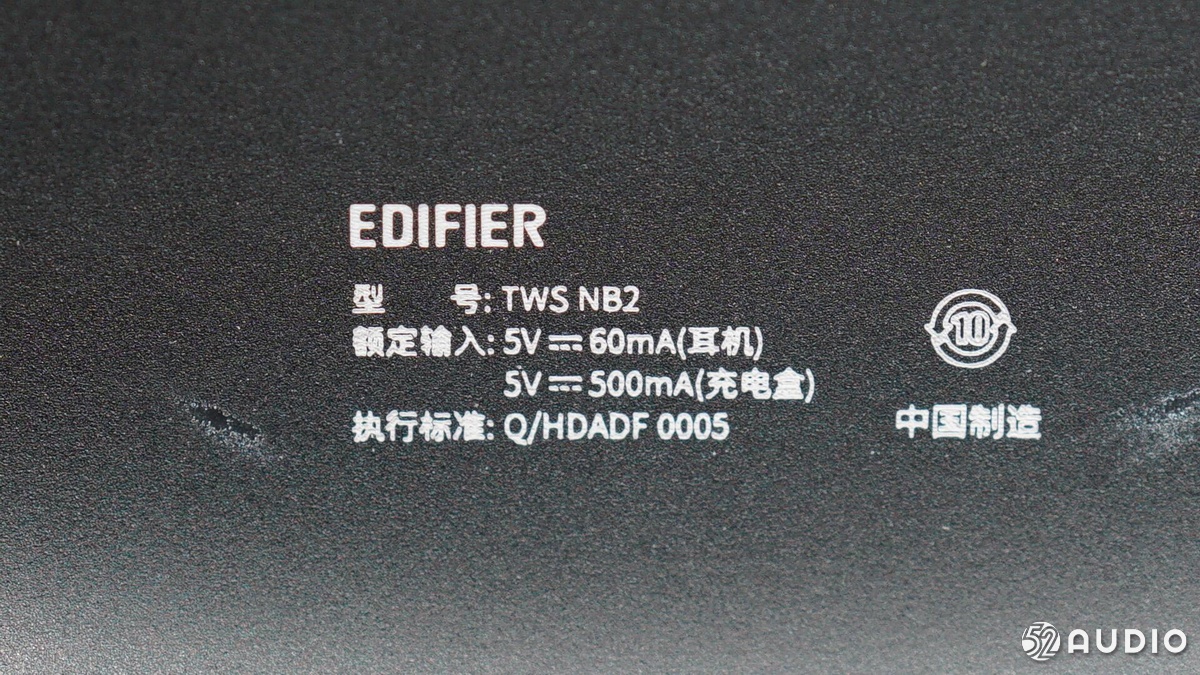

充电盒盖内侧的产品信息，型号漫步者TWS NB2，充电盒输入5V⎓500mA，耳机输入5V⎓60mA.

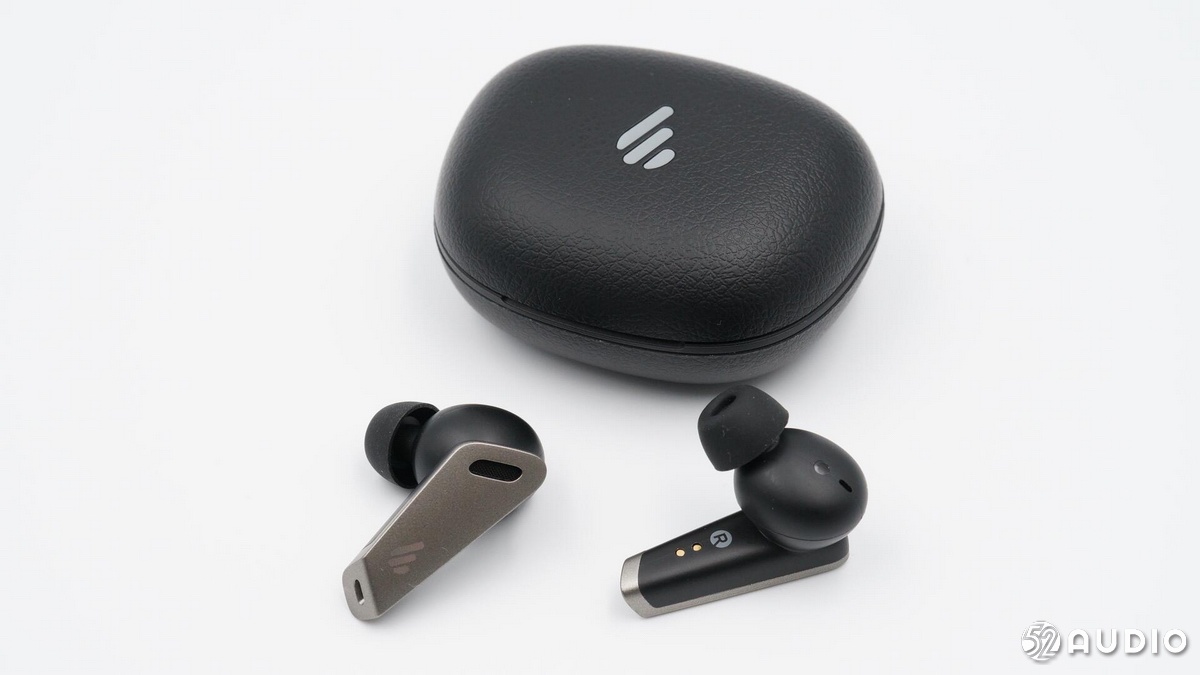

漫步者TWS NB2 耳机和充电盒。

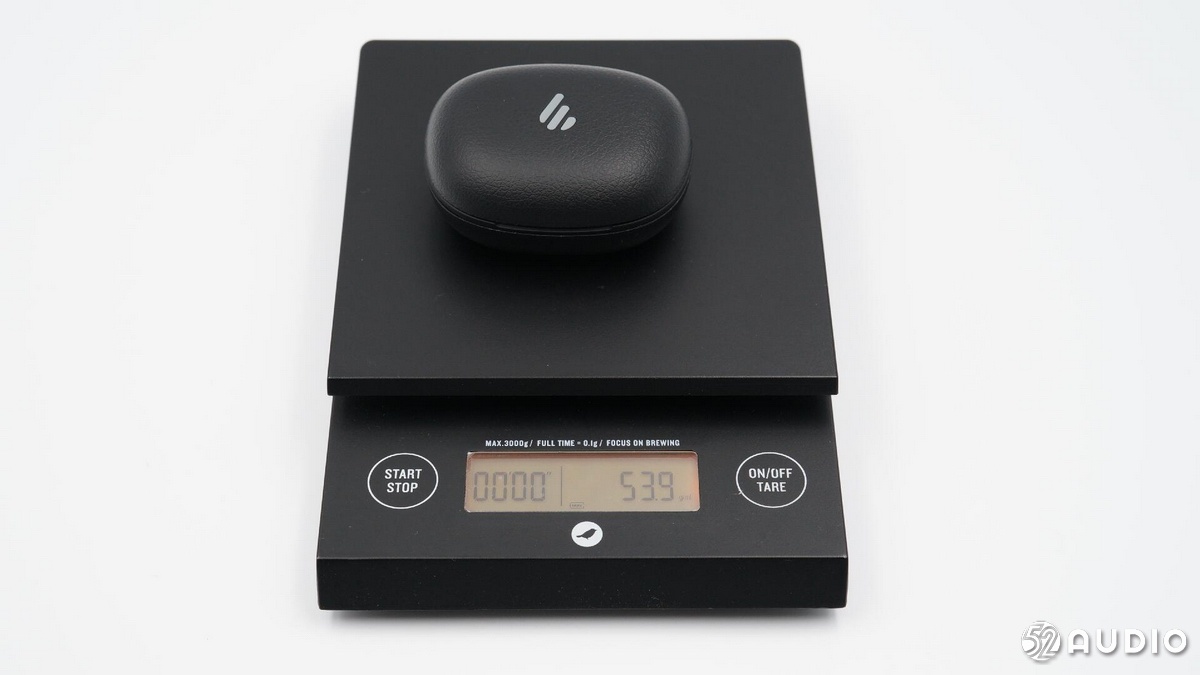

称重环节，漫步者TWS NB2 耳机和充电盒共重53.9克。

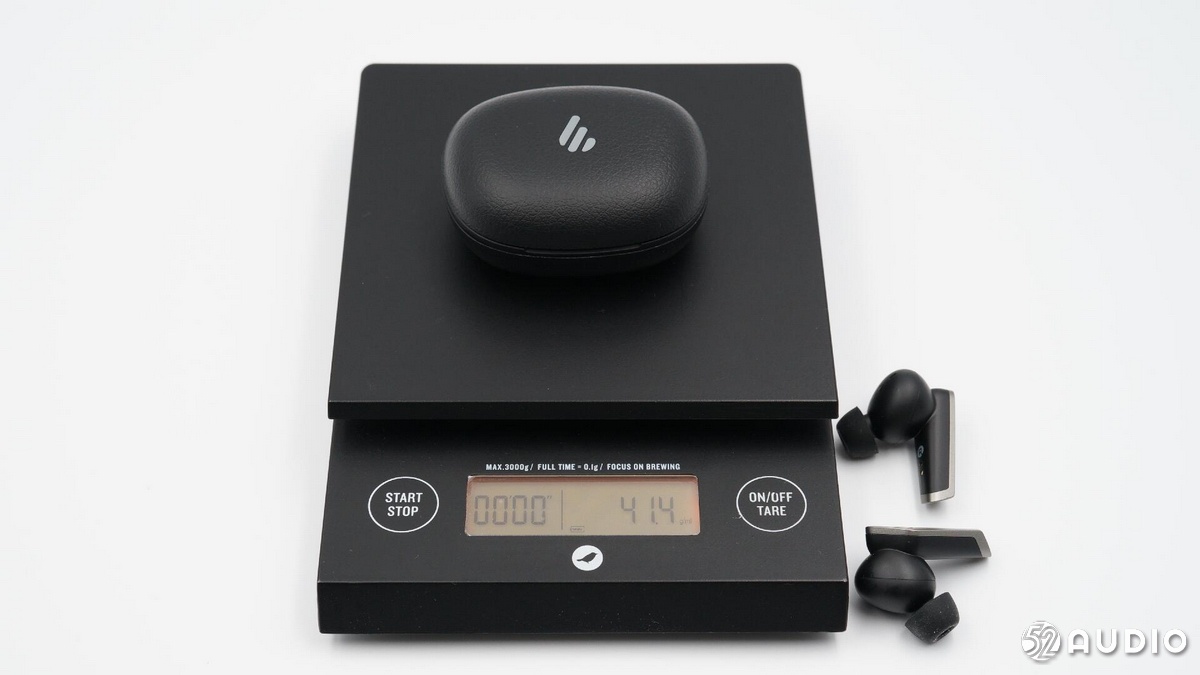

充电盒单重41.4克。

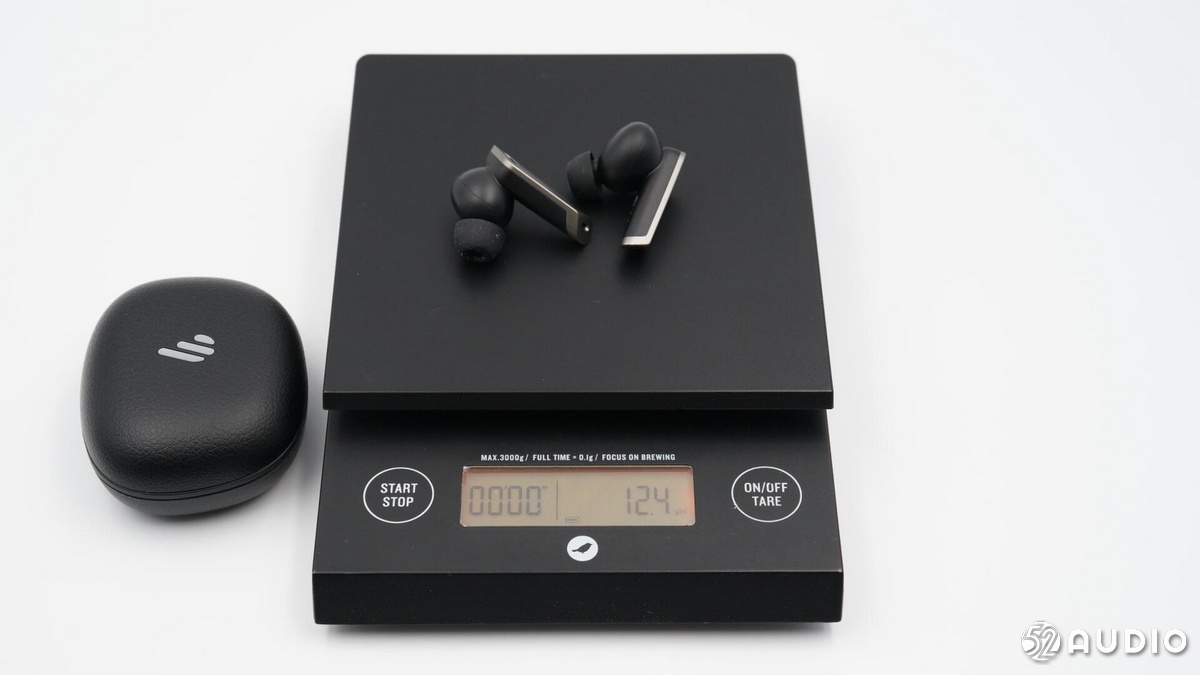

左右耳机共重12.4克。
二、漫步者TWS NB2 充电盒拆解
经过前面的开箱，大家对漫步者TWS NB2 真无线主动降噪耳机的外观有了初步印象。下面我们将进入充电盒拆解环节，看一下内部的电路结构。
撬开充电座舱，外壳之间采用卡扣和塑料柱两种物理方式固定。电池位于充电盒底部，使用双面胶和白胶固定。
卸下固定螺丝即可取下主板，下面还有一条FPC使用胶水与热熔固定。

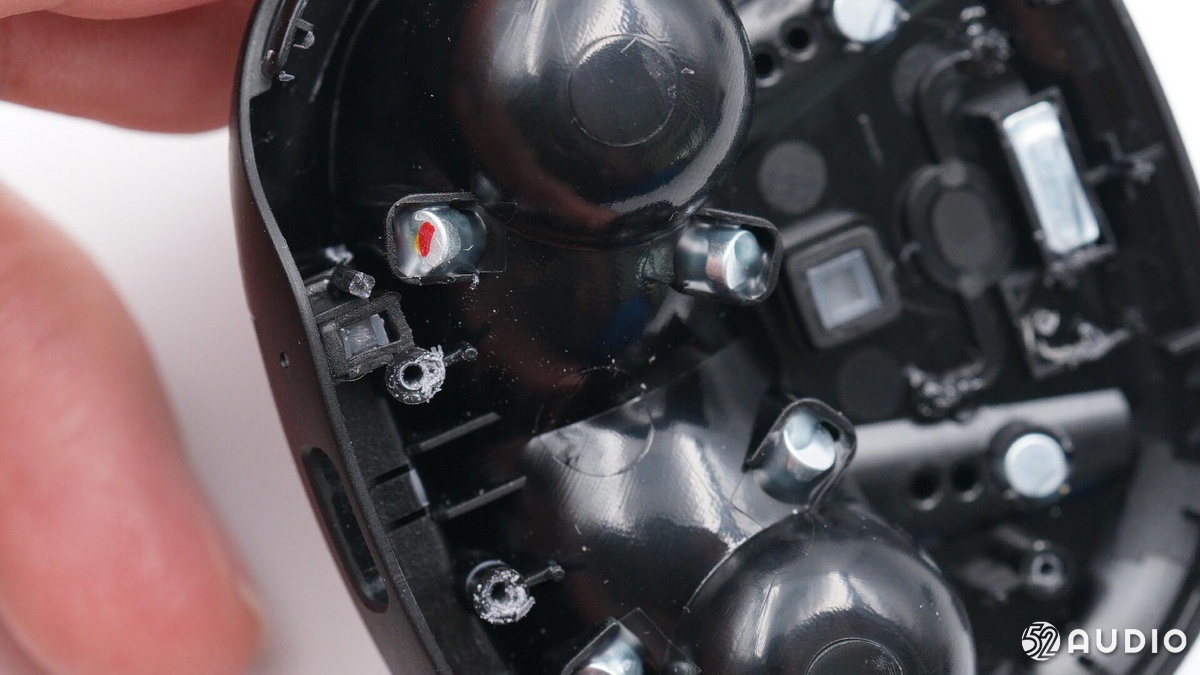

充电座舱内侧壳体展示，从左到右依次是指示灯导光柱、按键的物理结构和吸附充电盒盖的磁铁。
耳机顶部位置有两个不同方向的圆形磁铁，用来吸附固定耳机，耳机柄底部也有一个圆形磁铁。

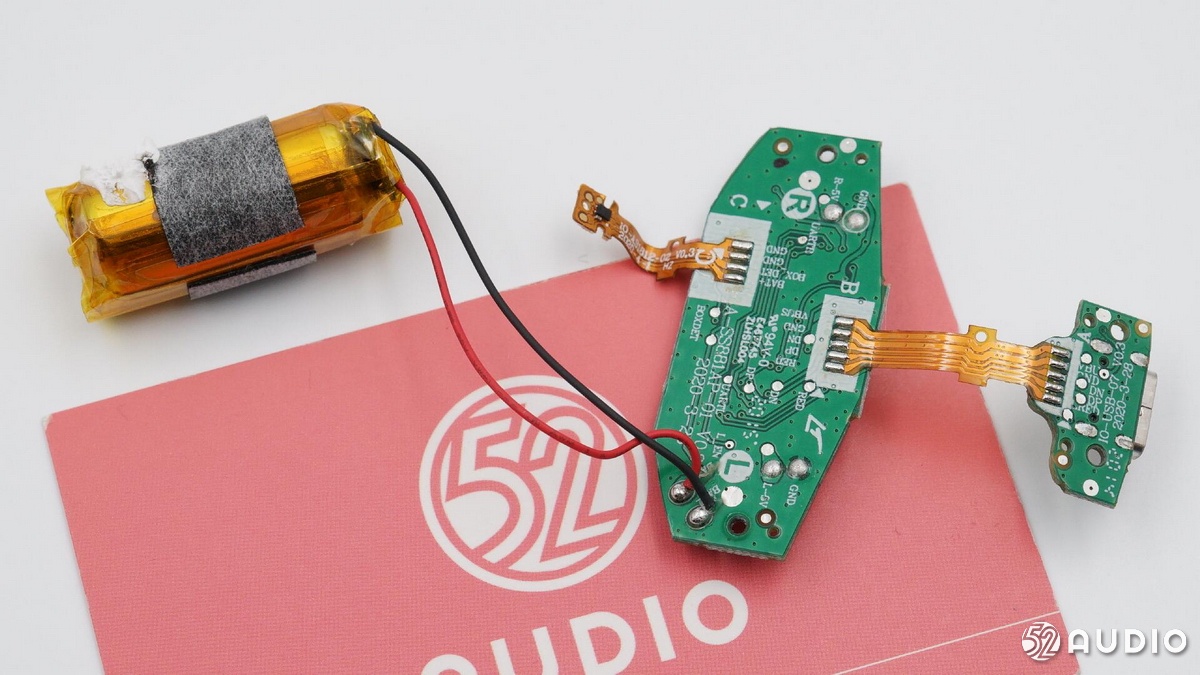

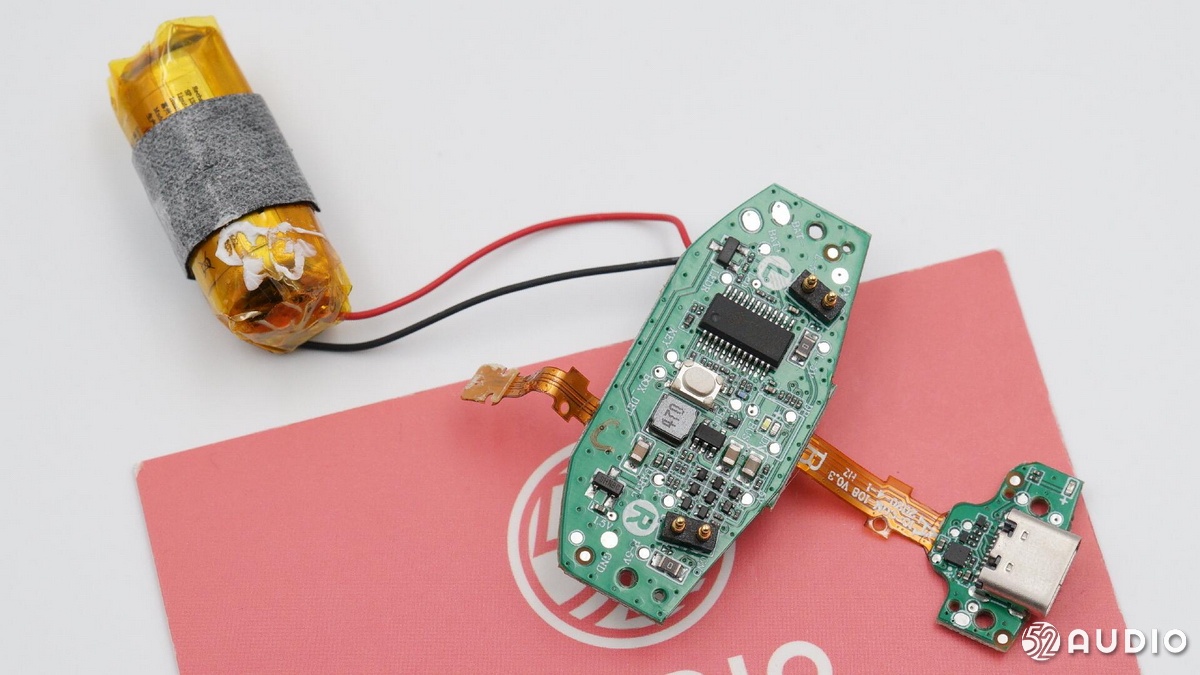

充电盒内部电路展示。

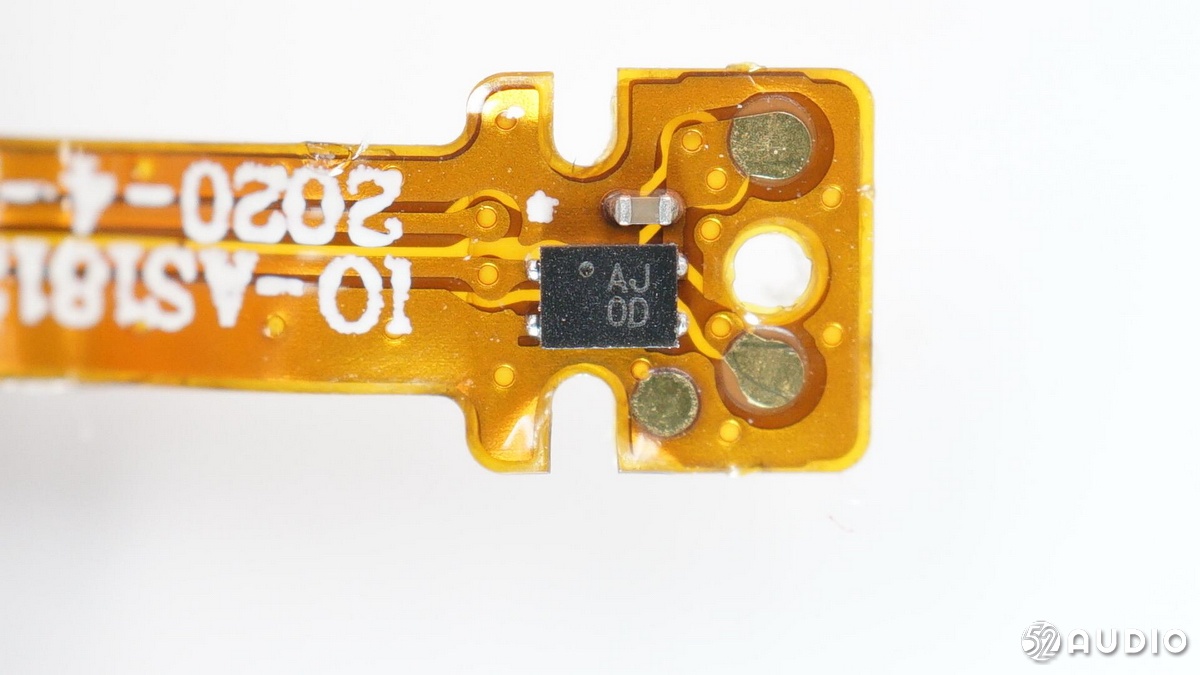

FPC上丝印AJ0D的霍尔元件，充电盒盖开启、关闭时的磁场变化会被的霍尔元件感知到，进而通知MCU和耳机与已连接设备配对或断开连接。
充电盒的主要电路都集中在主板一侧，我们先来看看其电源管理系统。

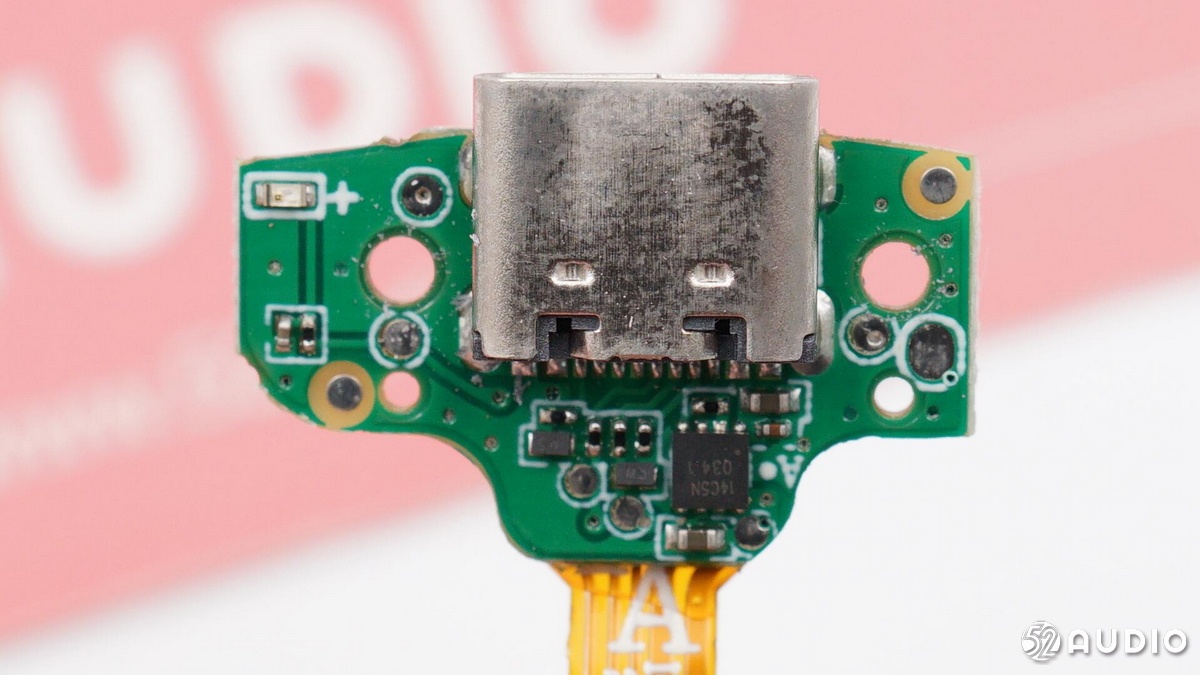

漫步者TWS NB2 真无线主动降噪耳机充电盒采用Type-C接口输入电源，USB-C接口支持正反插，非常方便。现在越来越多的数码设备采用AtoC或者CtoC线缆，可以与充电器、充电宝等搭配，给TWS充电盒供电。

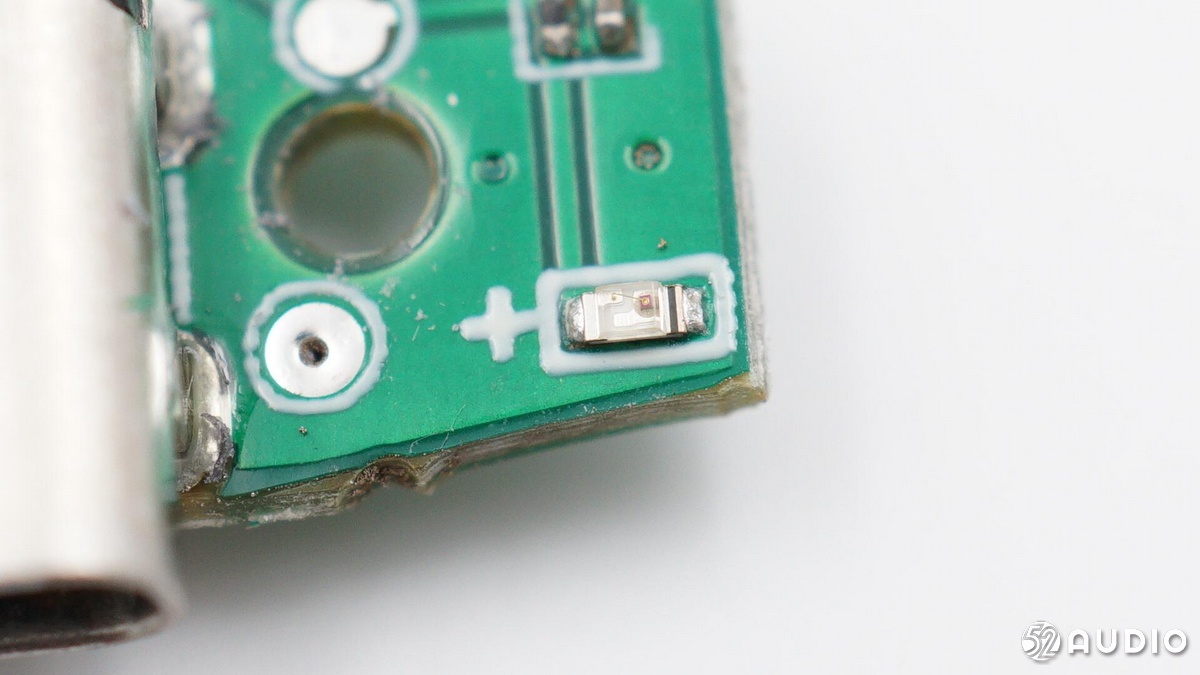

LED指示灯特写，用于充电状态指示。

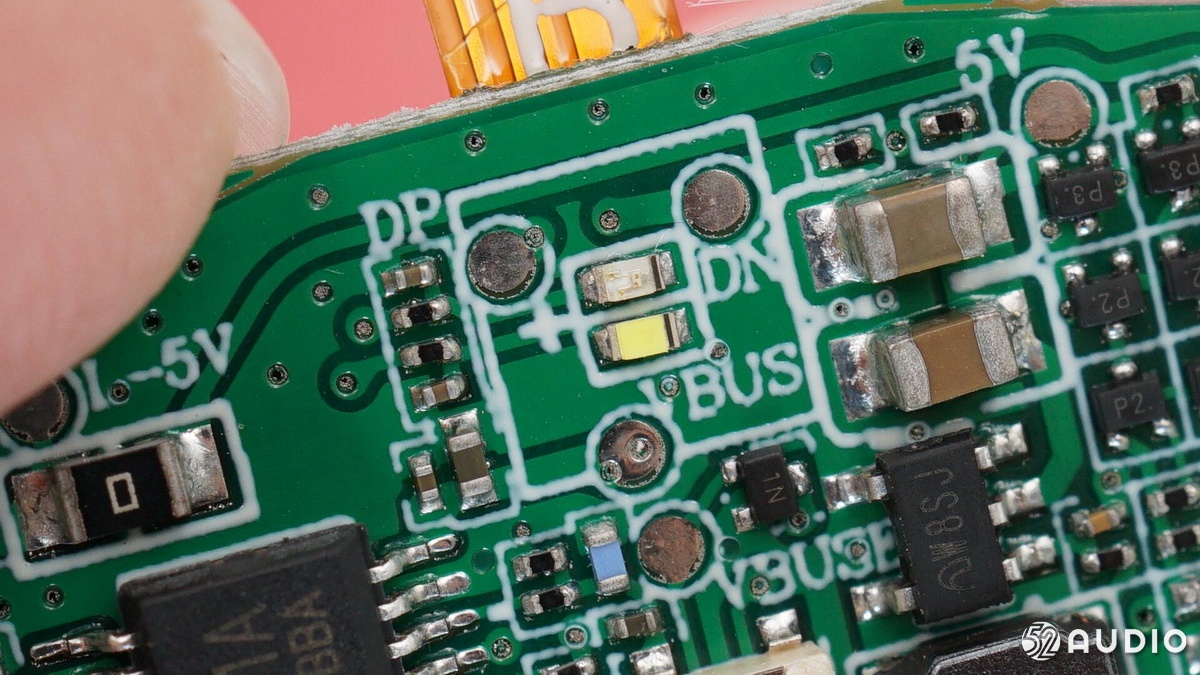

过压保护IC，数据脚有ESD进行过压防护。

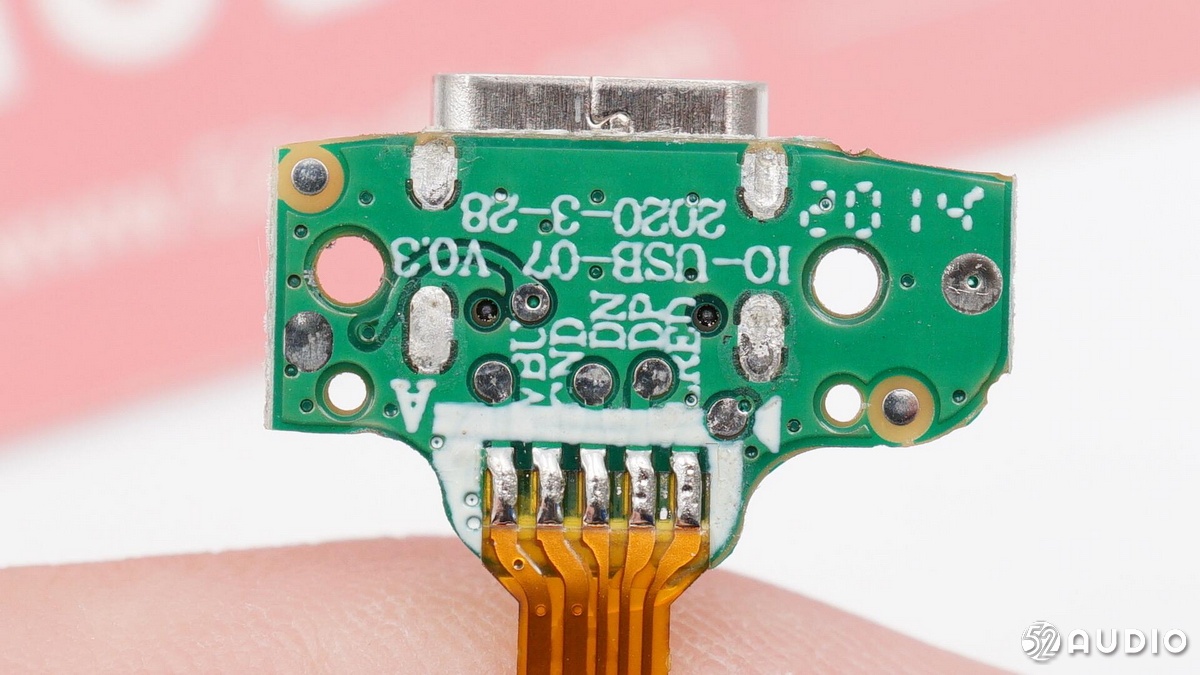

充电座PCB板背面无元件，排线焊点牢固。

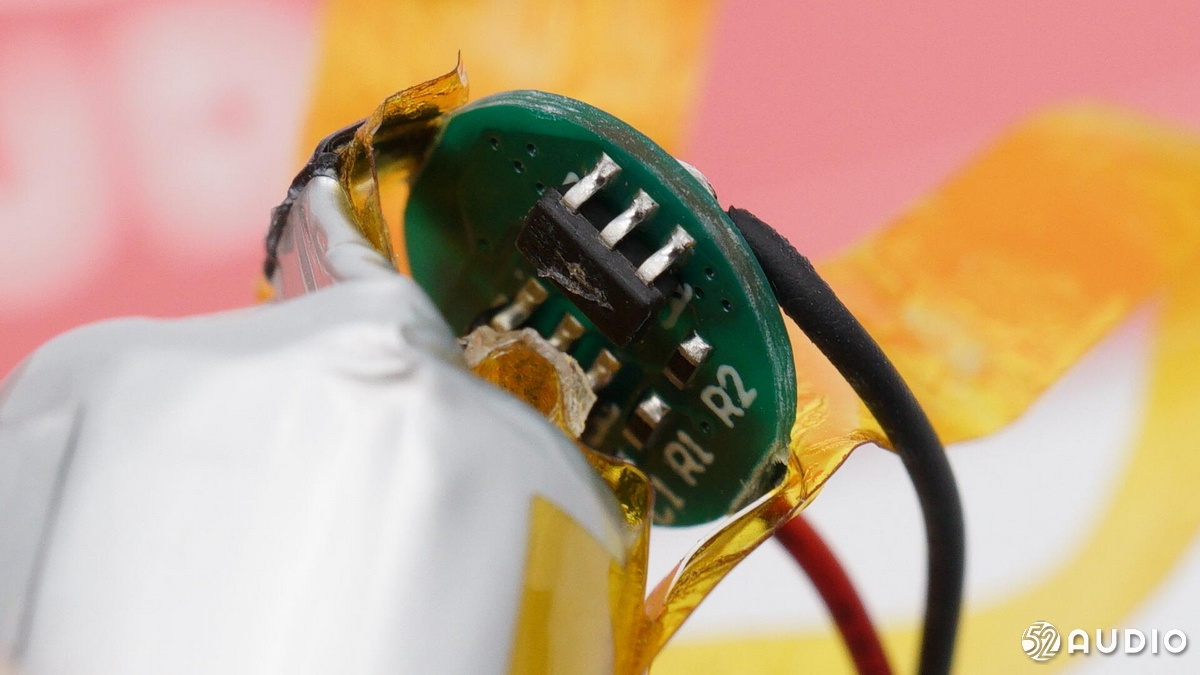

降压后的充电输入电流进入电池之前，还要经过一道由电池保护板组成的保护电路。

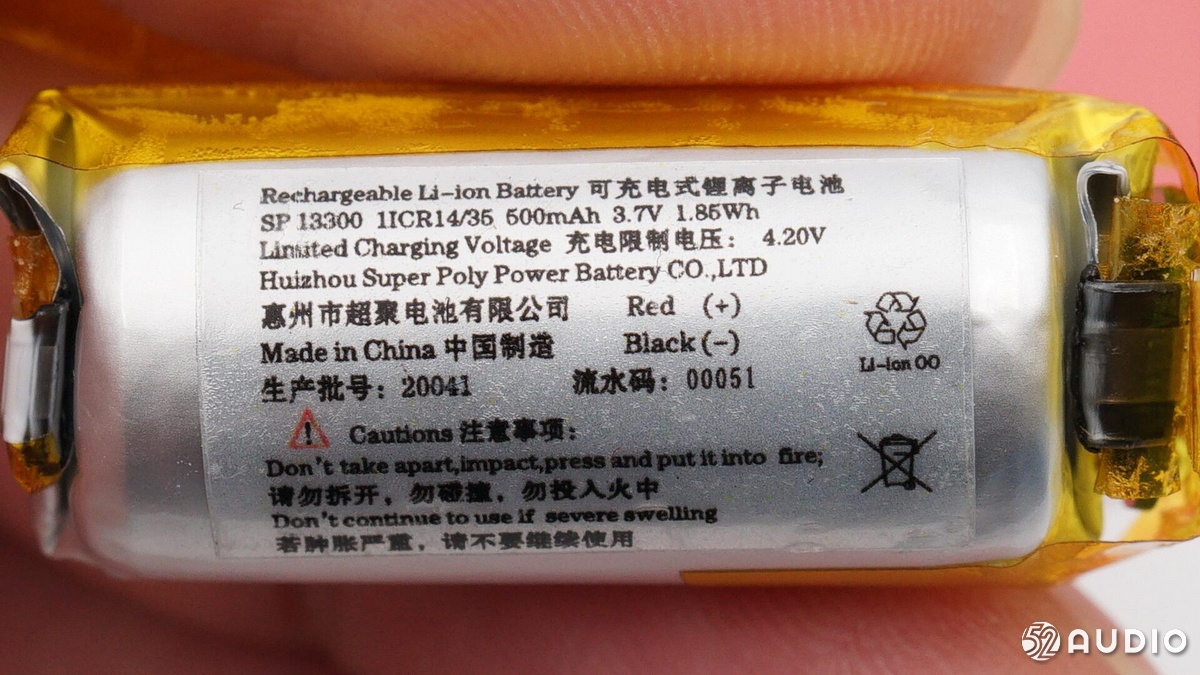

充电盒采用的圆柱型锂电池来自惠州超聚，型号SP13300，额定电压3.7V，额定容量500mAh/1.85Wh。
据我爱音频网拆解了解到，包括漫步者、摩托罗拉、FIIL、酷我、艾特铭客在内的多个品牌均大量采用超聚电池。

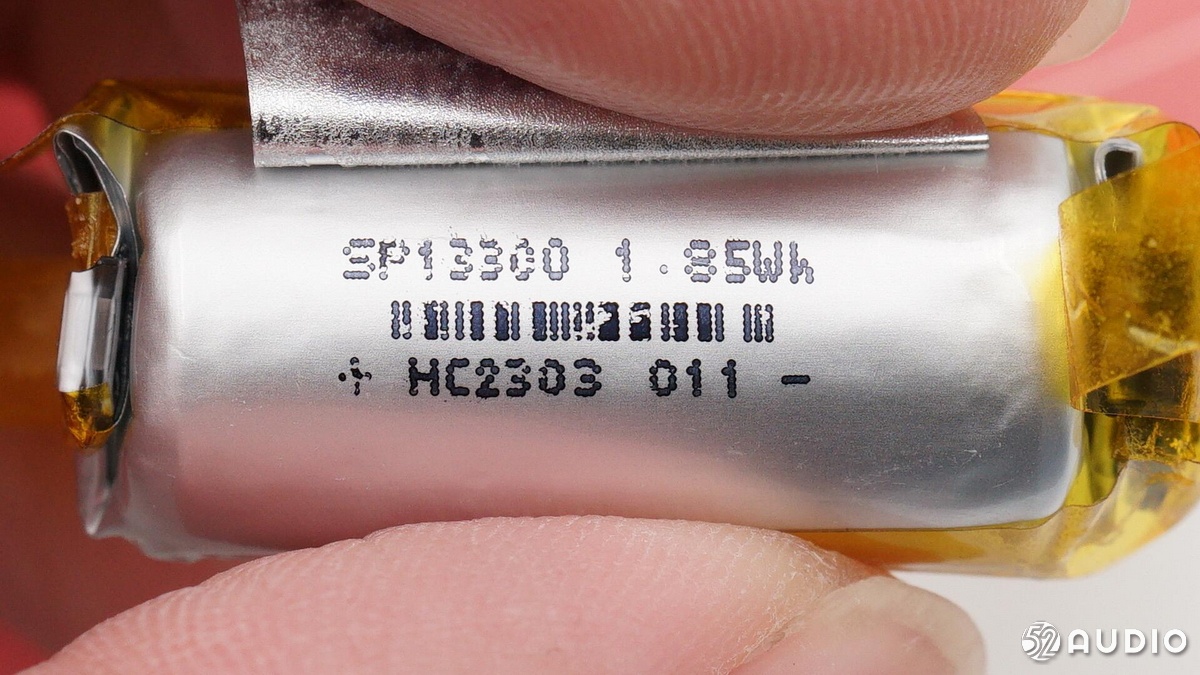

电芯上的信息与标签一致。

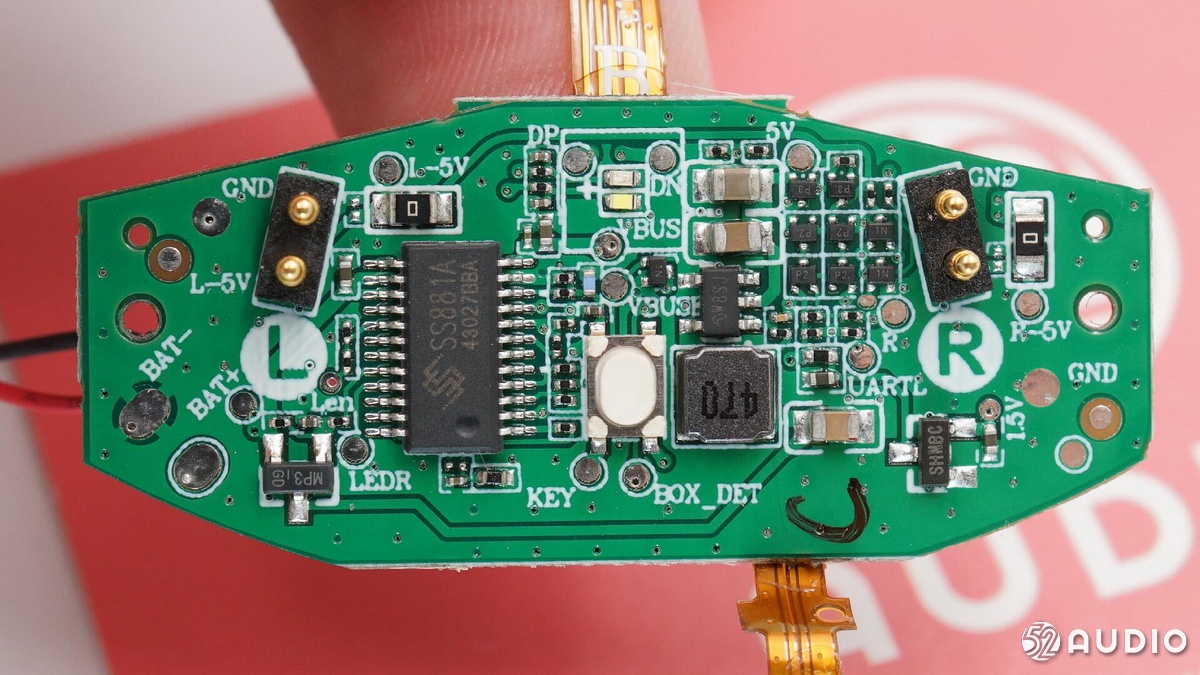

充电盒PCBA电路展示。

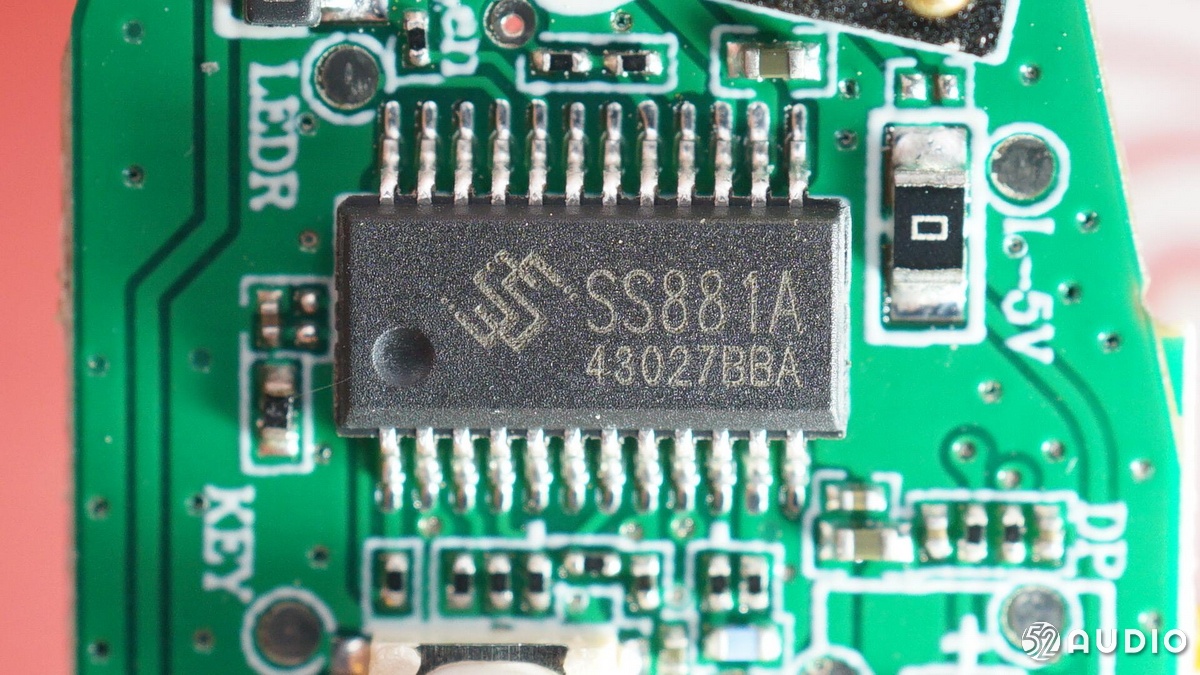

昇生微SS881A 8位微功耗单片机，集成充电功能，最大充电电流1A。

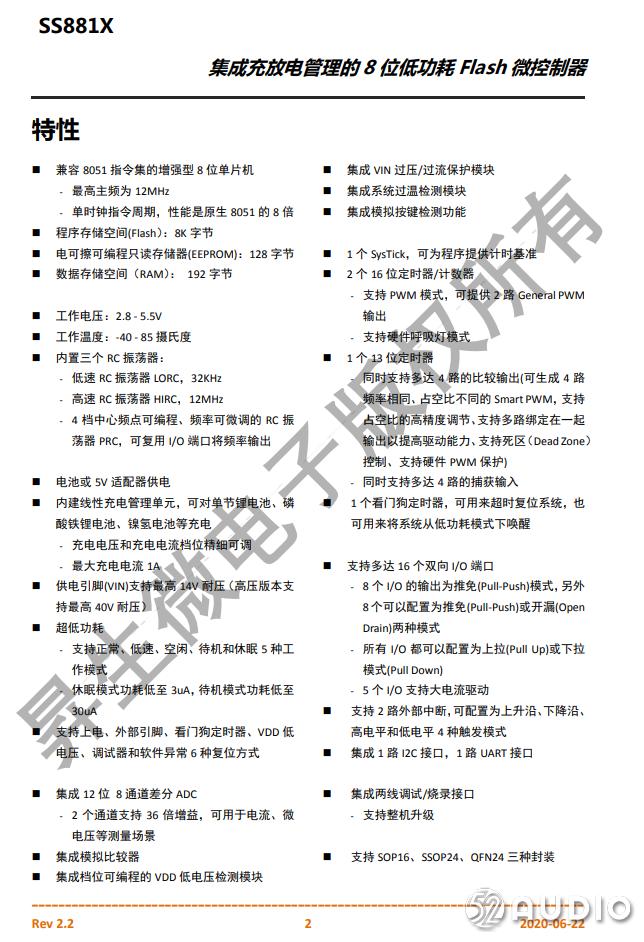

昇生微 SS881A 详细资料。

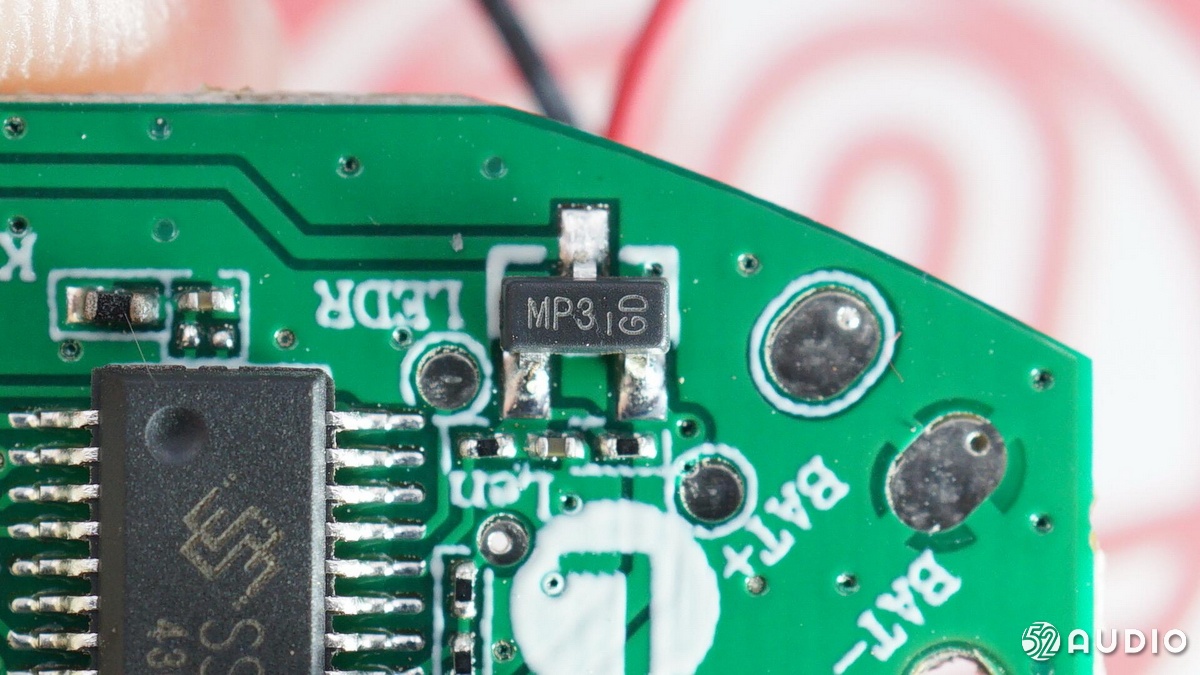

升压输入控制的开关管。

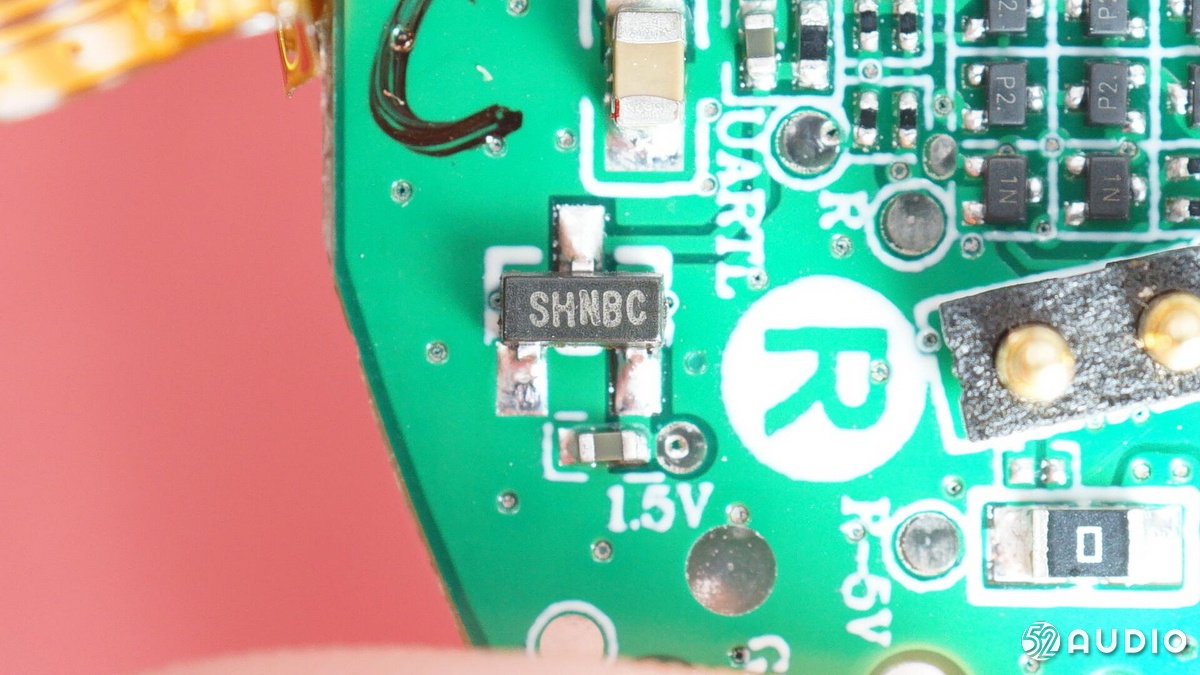

一颗1.5V的稳压管。

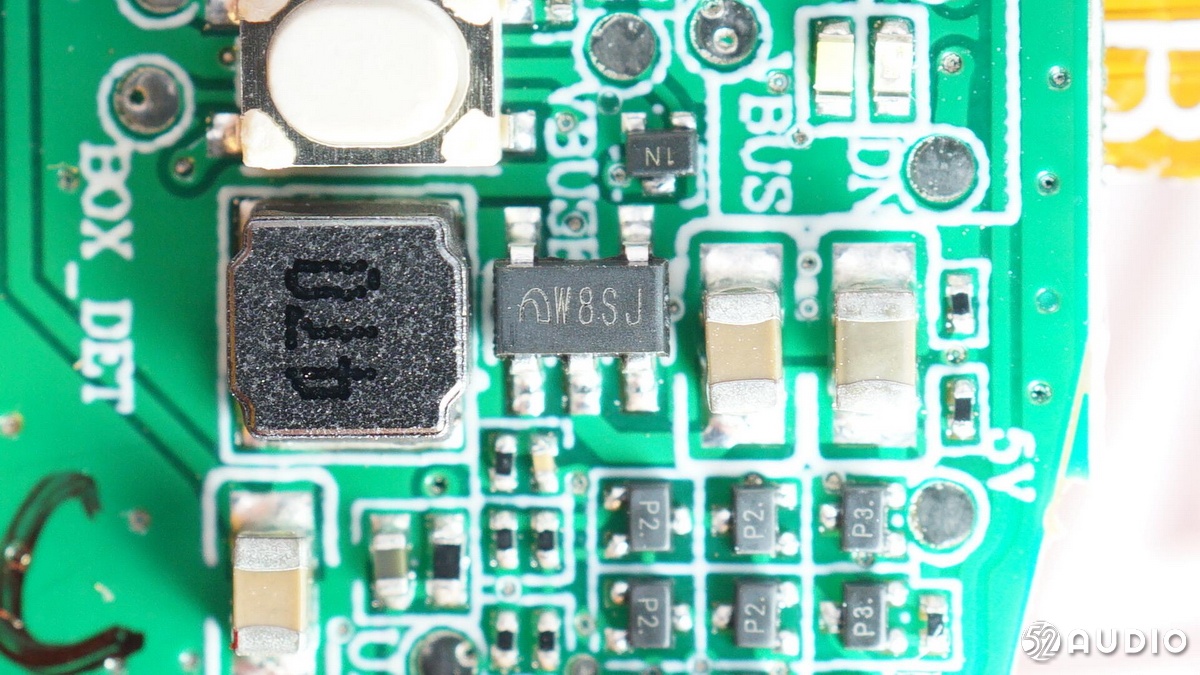

丝印W8SJ的同步整流升压IC，来自微盟，将充电盒电池输出的电流升压为耳机充电。

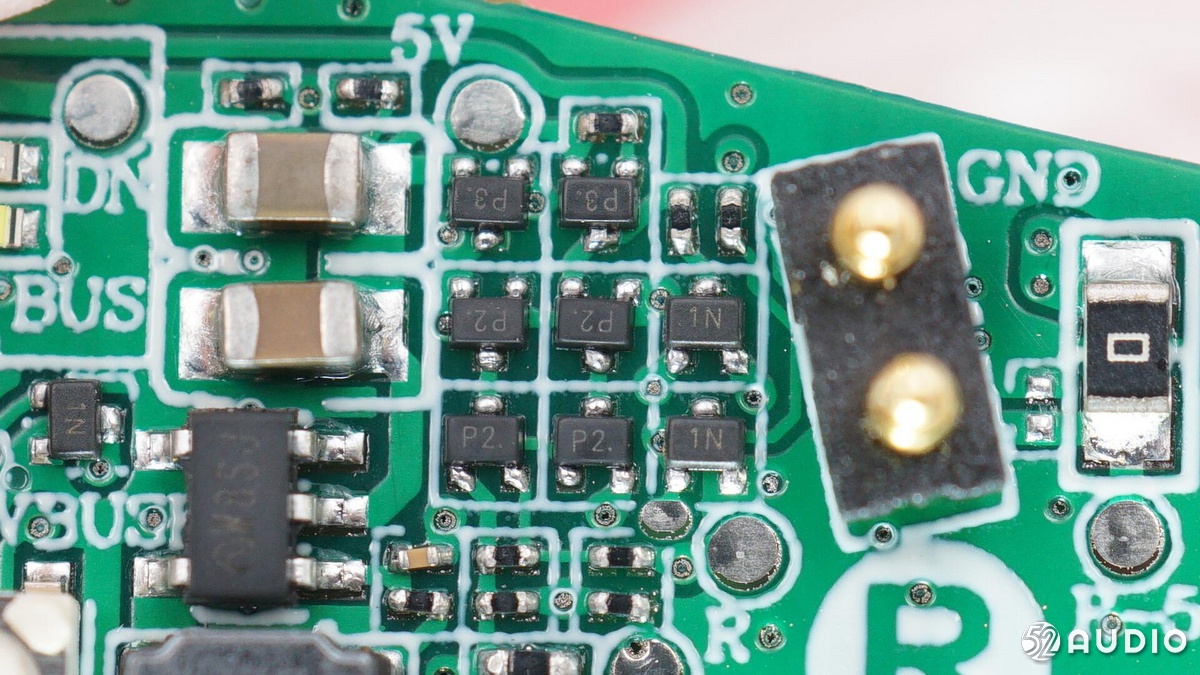

耳机充电切换电路特写。

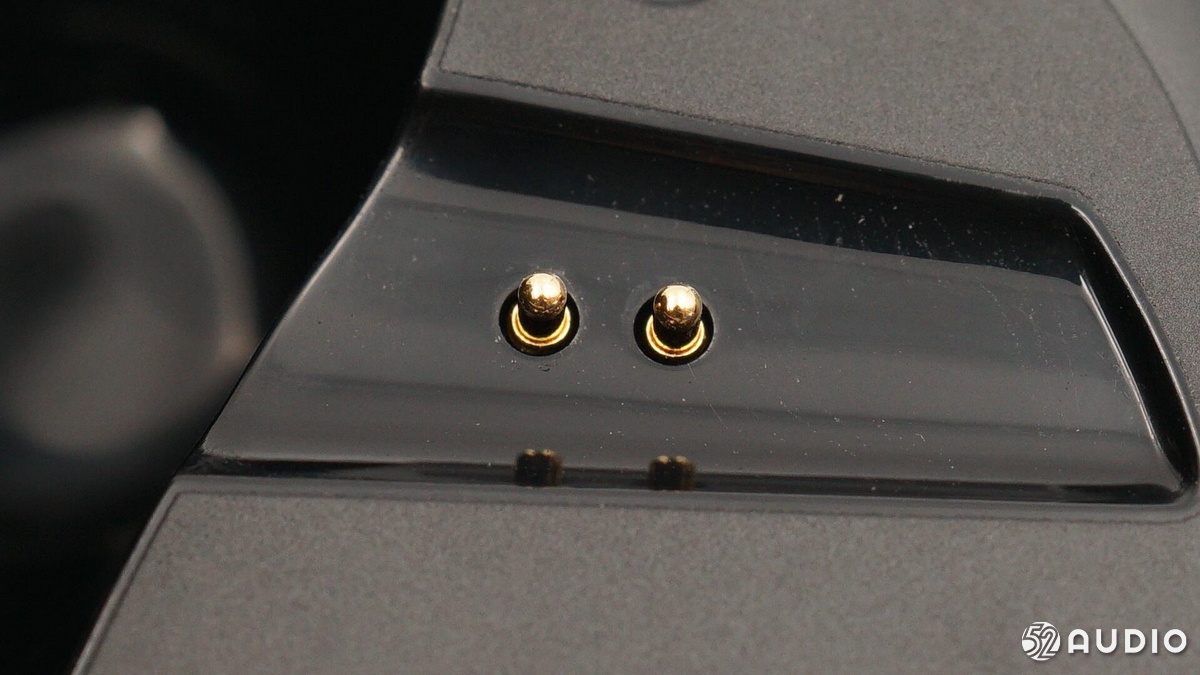

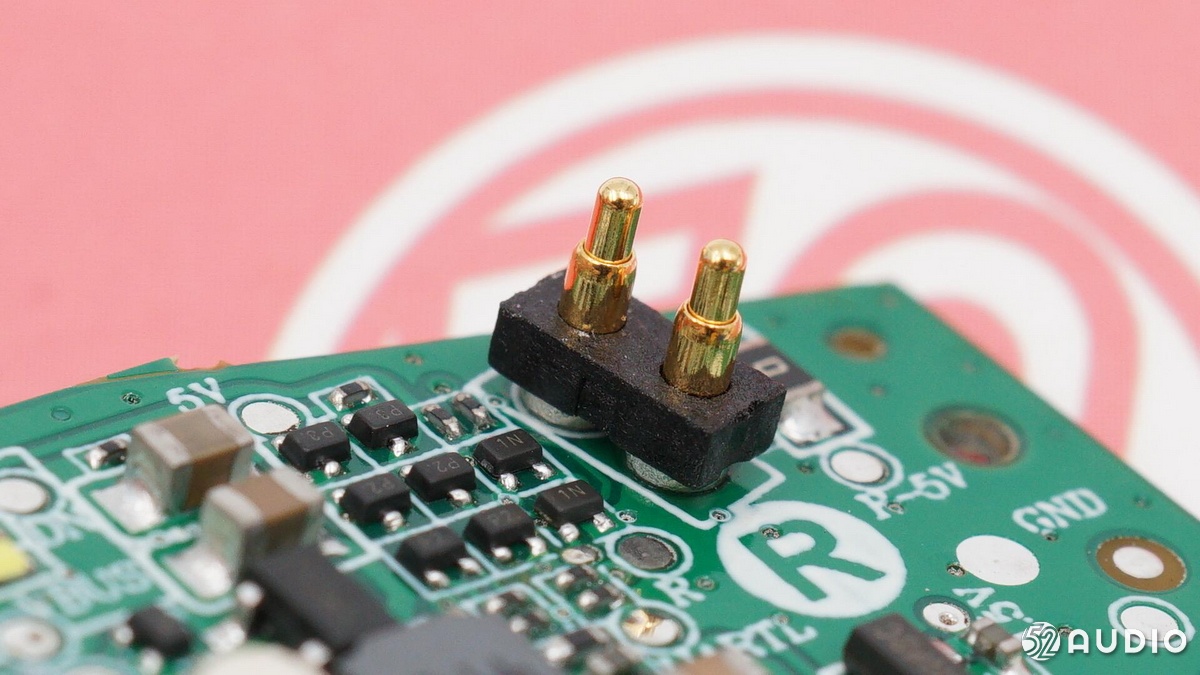

给耳机充电的镀金顶针。

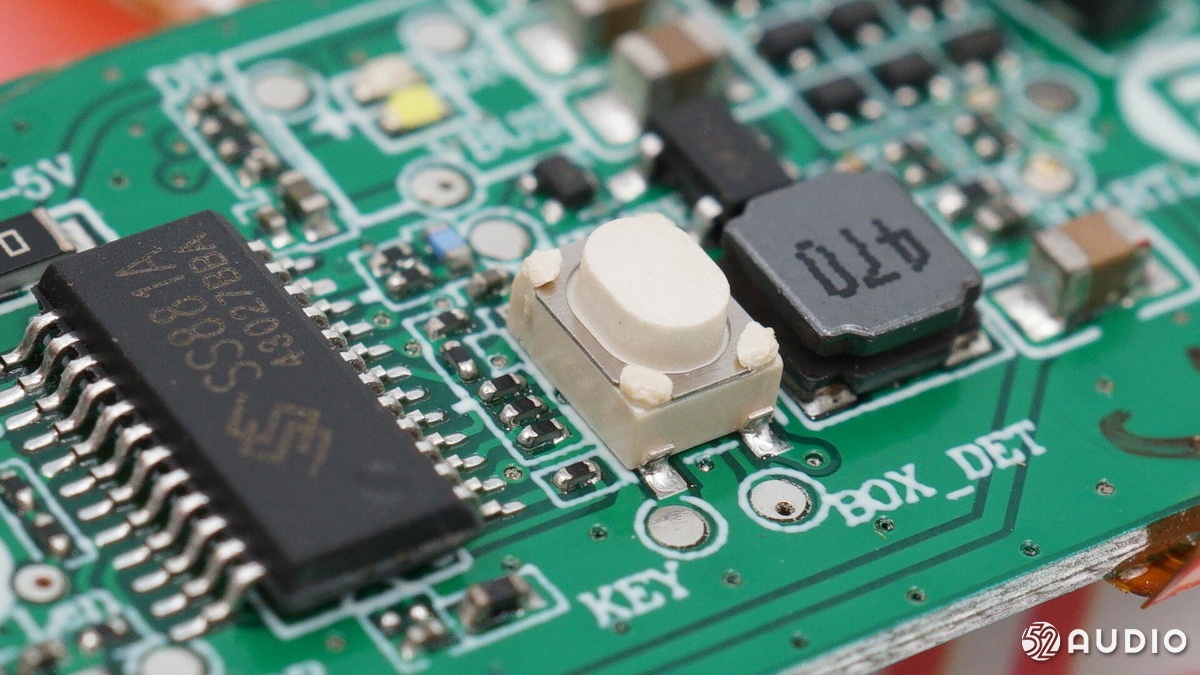

微动按键特写，用于耳机的配对功能。
两颗LED指示灯特写。

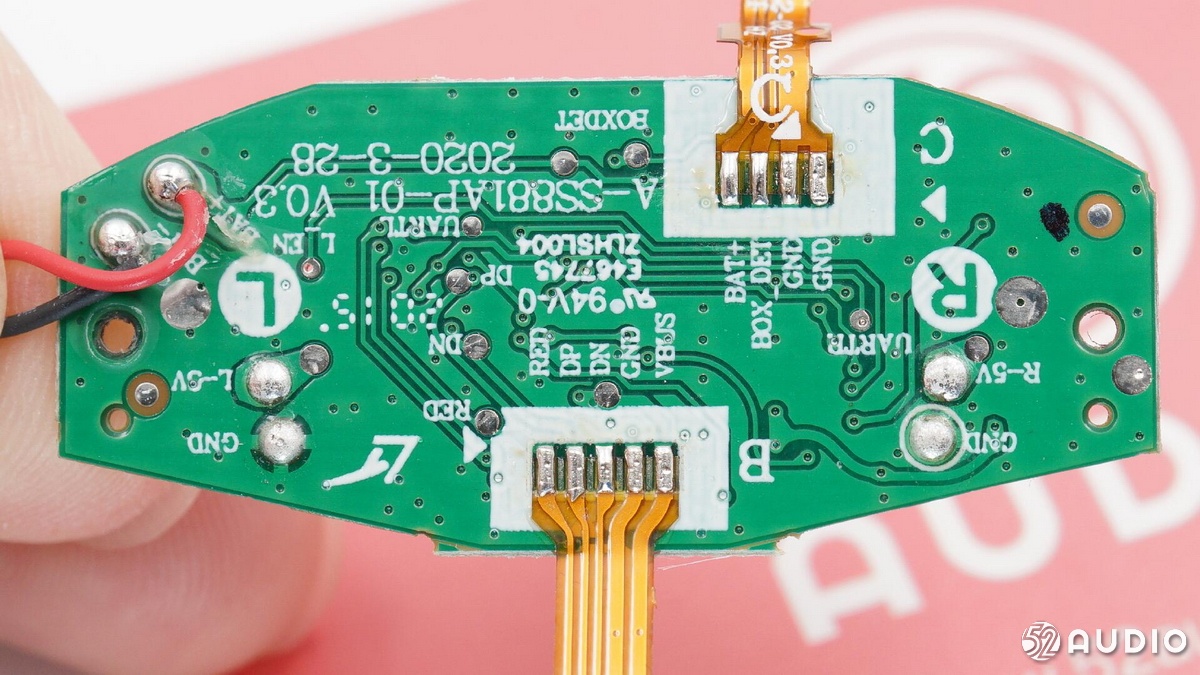

主PCBA背面的焊点，值得一提的是左右耳机的位置正反两面都进行了标注。
三、漫步者TWS NB2 耳机拆解
下面我们继续来拆解漫步者TWS NB2 真无线主动降噪耳机部分，与前代相比外观变化较大，采用入耳式结构，有耳机柄支持敲击控制；外壳为塑料材质，但延续了前代黑色+金属灰的配色，耳机柄底部有切面，整体看上去比较立体。

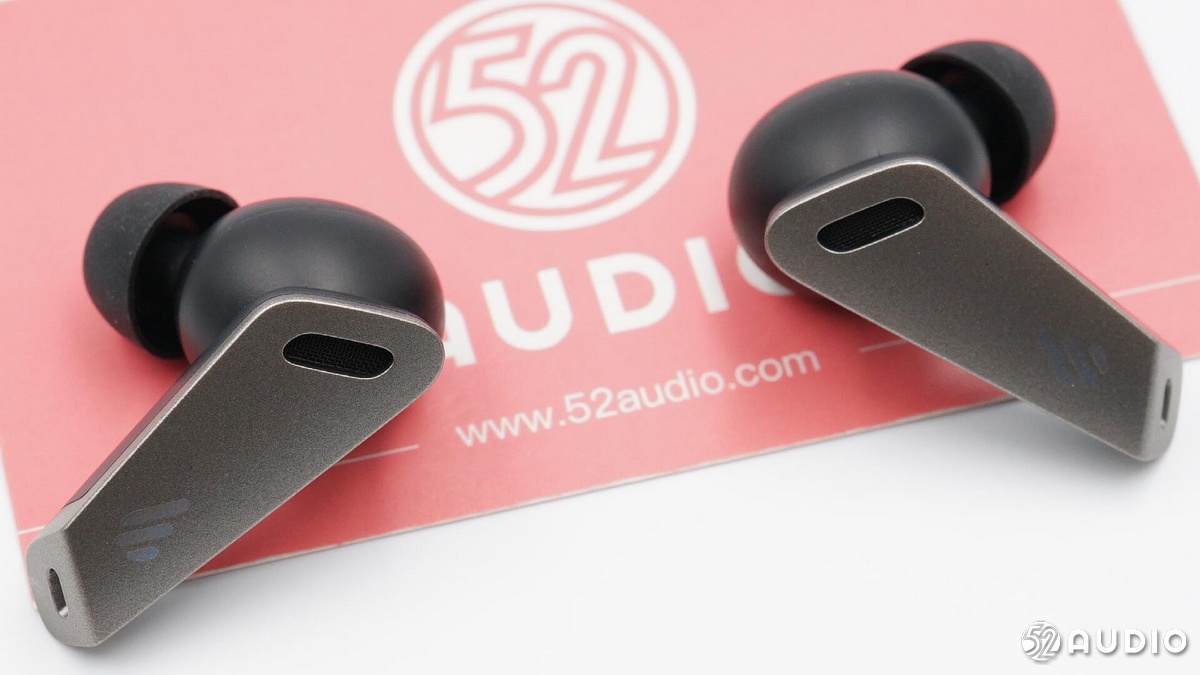

漫步者TWS NB2 真无线主动降噪耳机展示，银黑配色亮眼，耳机线条犀利硬朗。

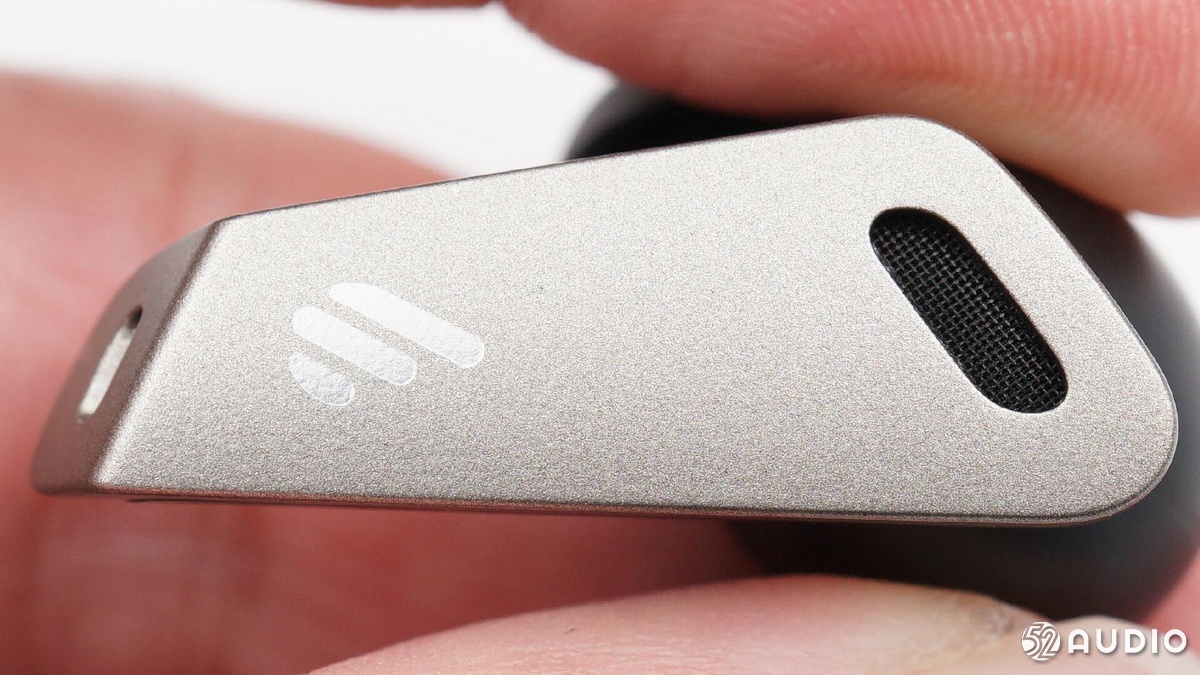

耳机柄外侧壳体特写，顶部是条形开孔，底部有漫步者的品牌Logo，中间为敲击控制区域。壳体为塑料材质，采用银色的金属喷漆。

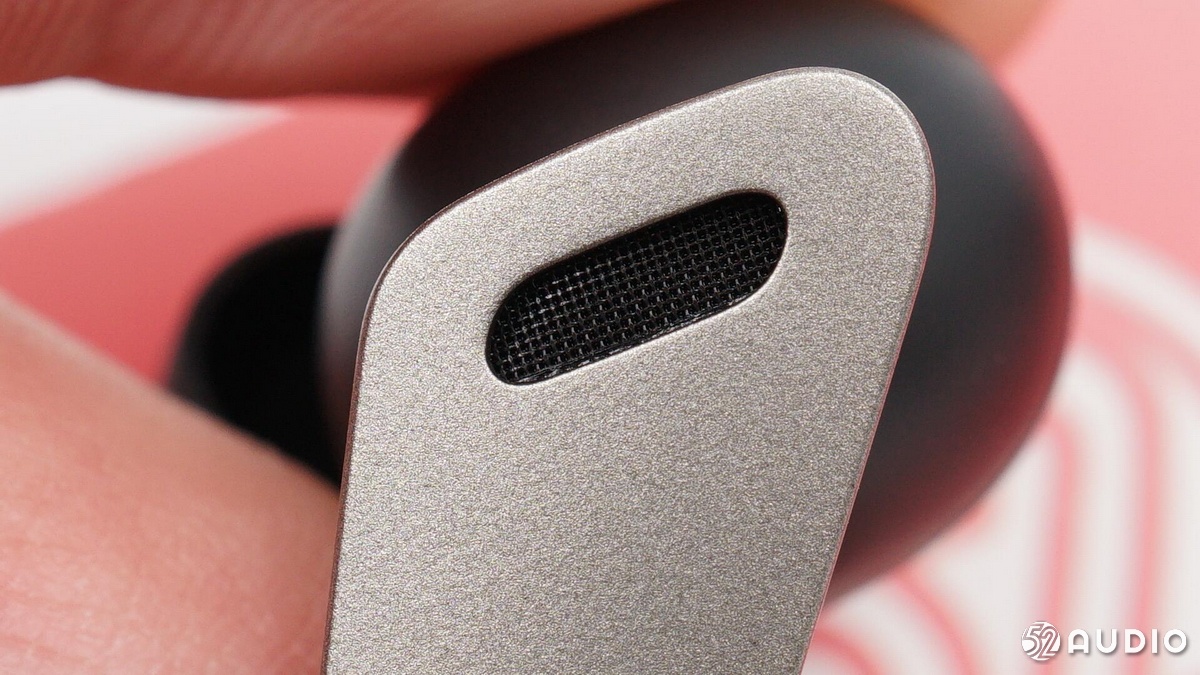

条形开孔特写，内有防尘网，此处是主动降噪功能的前馈麦克风，主要收集环境噪音。
耳机内侧的条形泄压孔。
红外入耳检测传感器开窗特写。

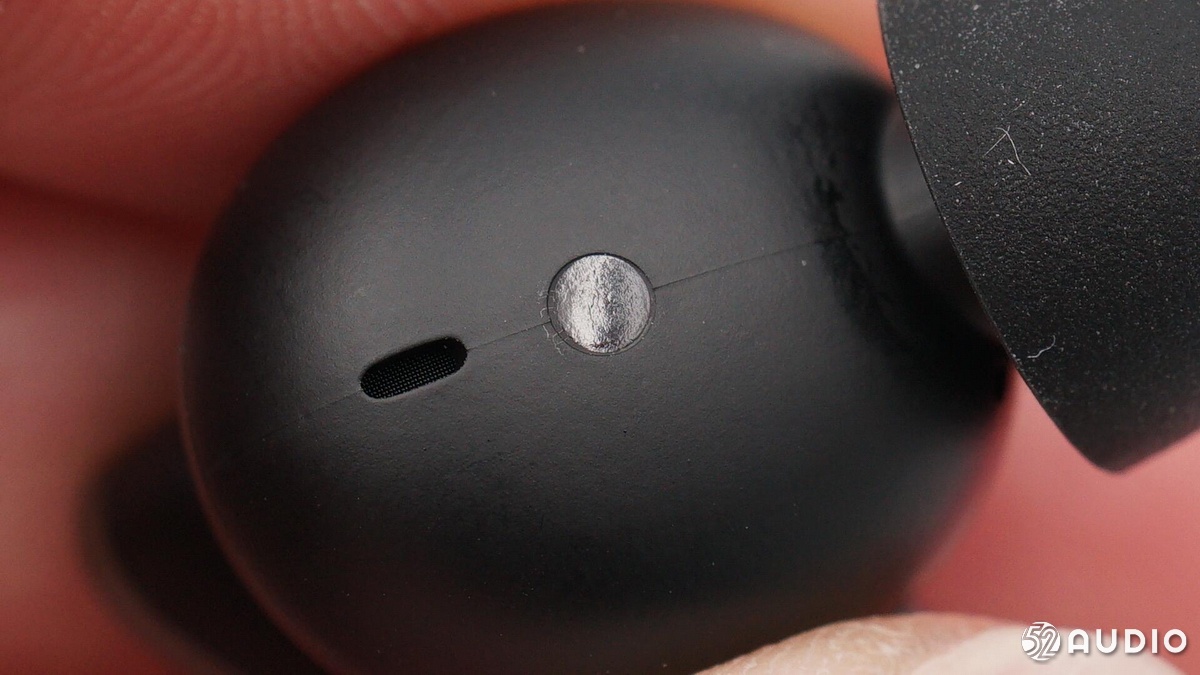

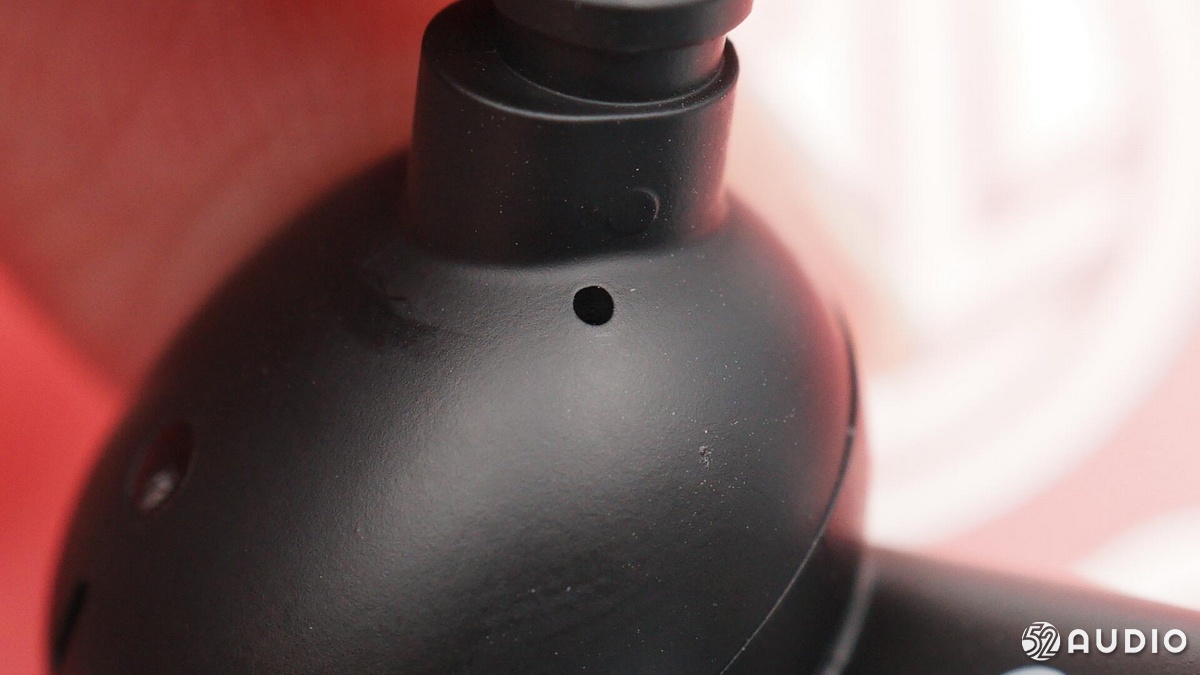

出音孔附近的调音孔。

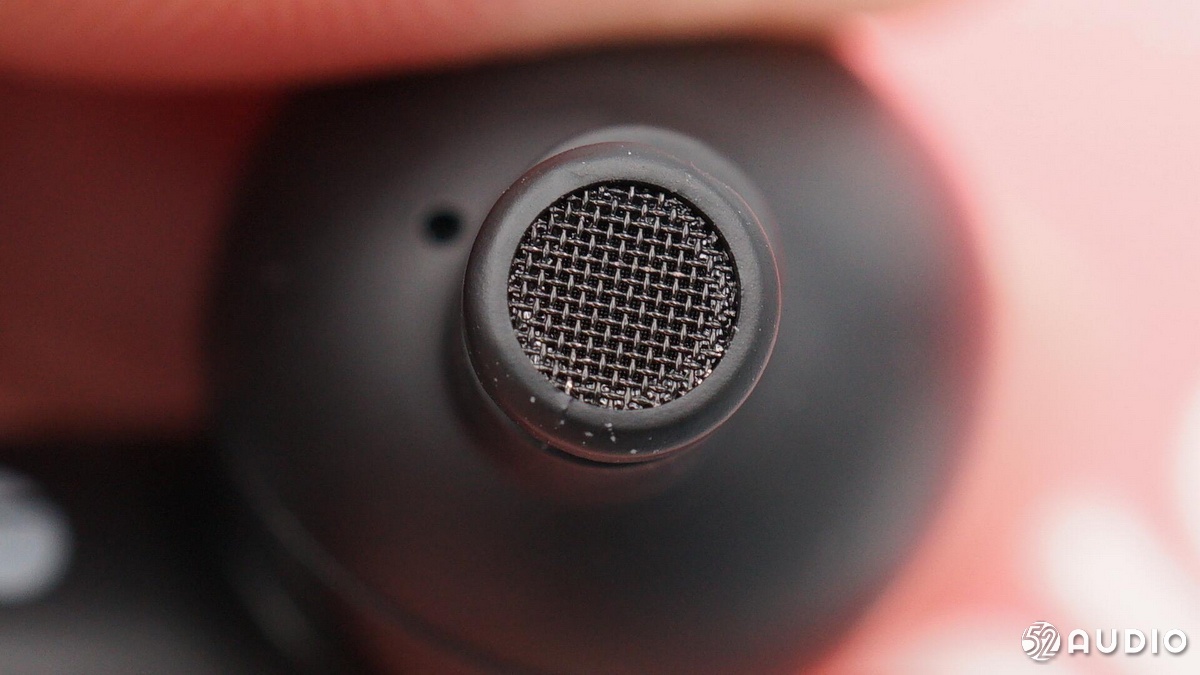

出音孔处的防尘*特网**写。

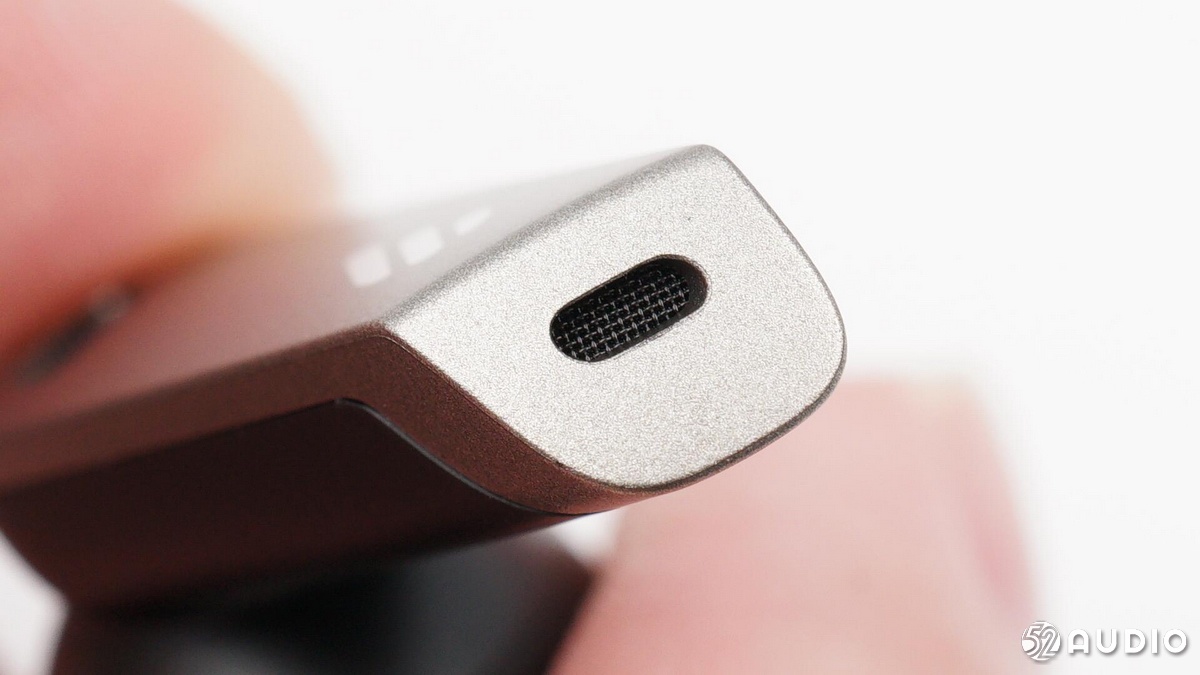

耳机柄底部是一个切面，开孔内有防尘网，里面是用于通话功能的拾音麦克风。

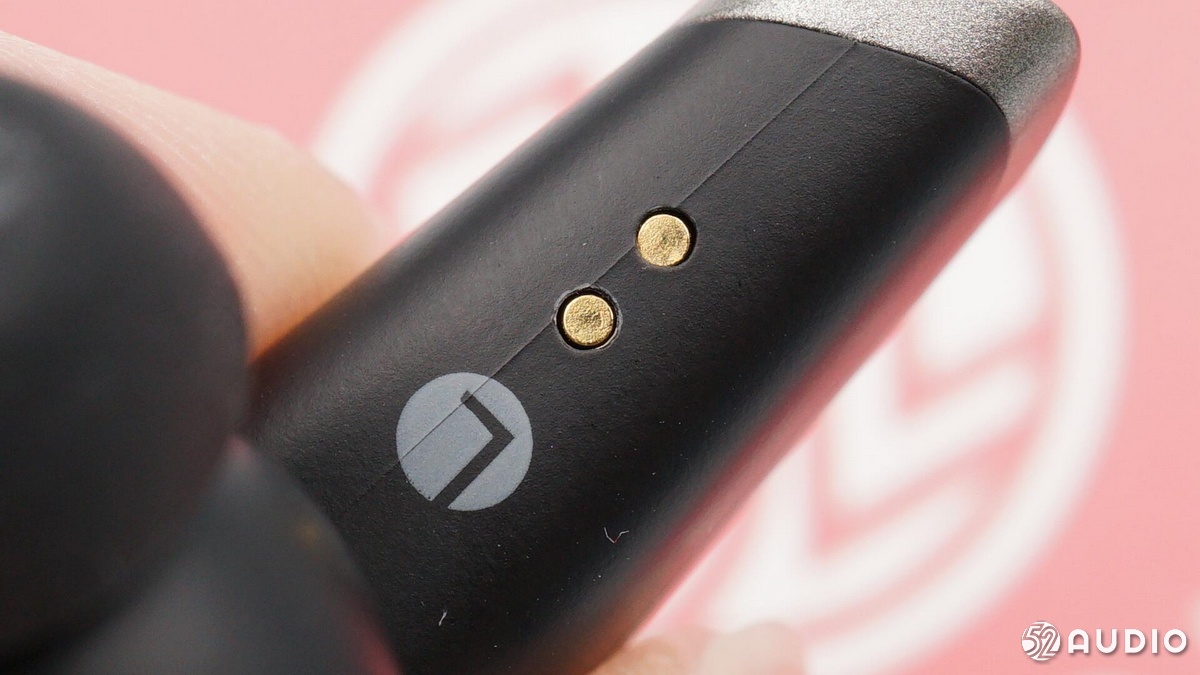

耳机柄内侧的充电触点，上面还有L/R左右标识。

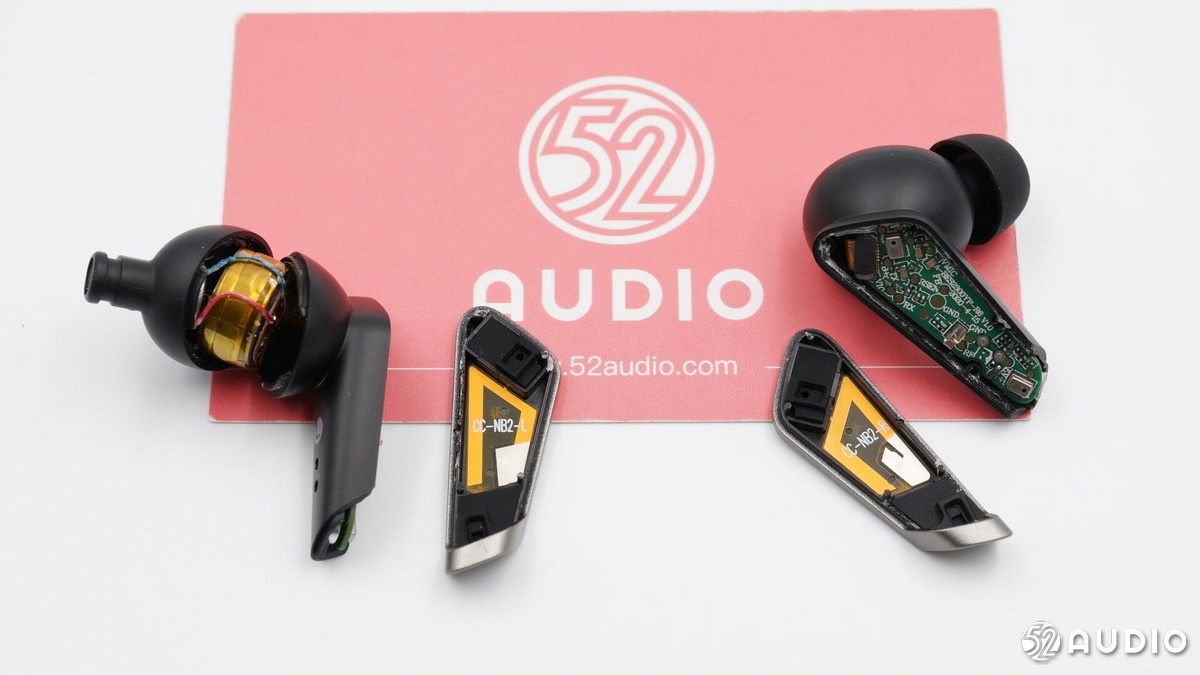

沿合模线拆开耳机，可以看出耳机的内部结构，条形主板、扣式电池和音腔内的相关电路。

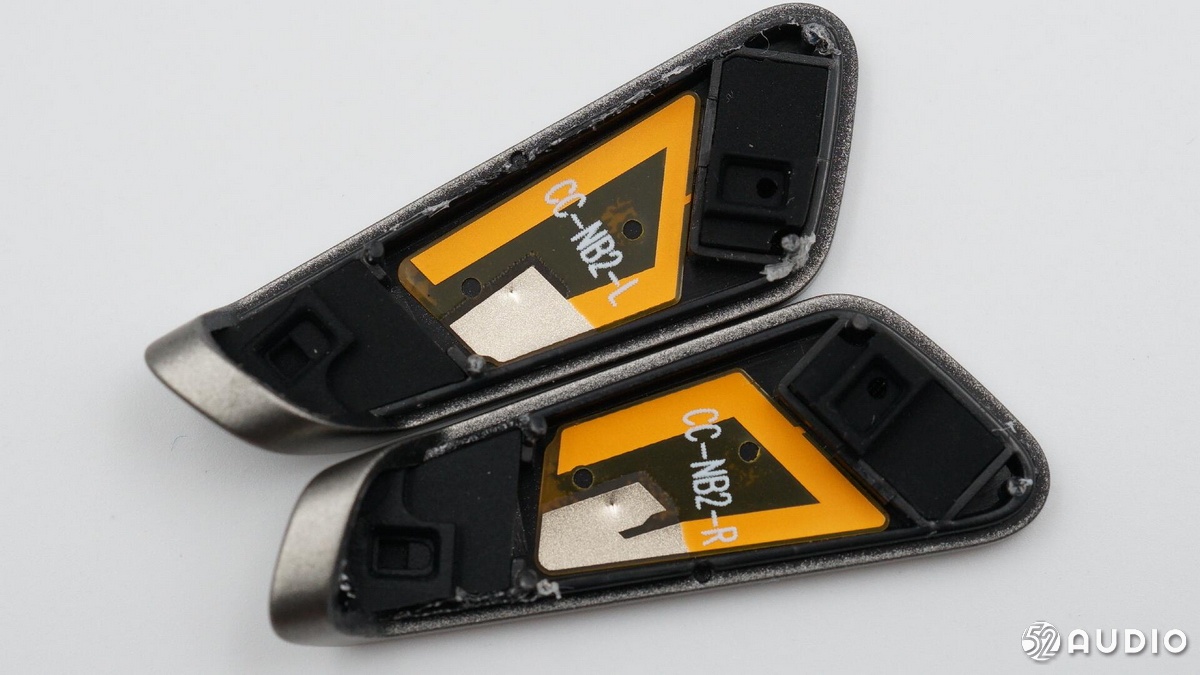

盖板内侧的FPC，外圈是蓝牙天线，金属触点用于连接主板。

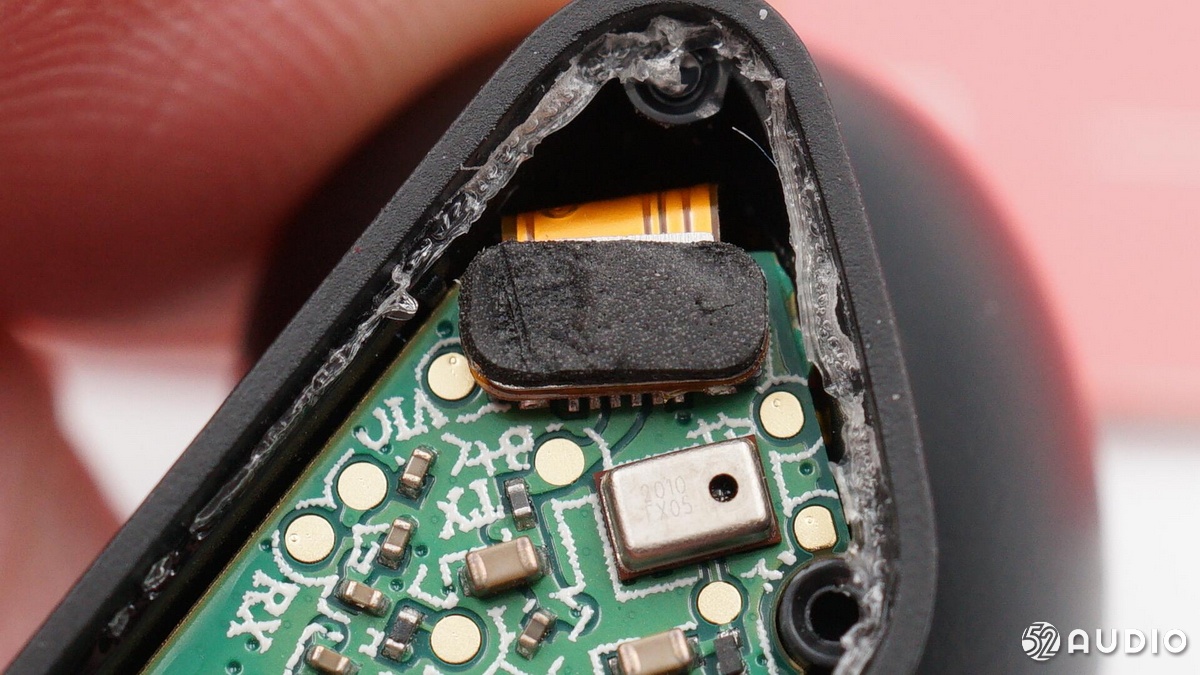

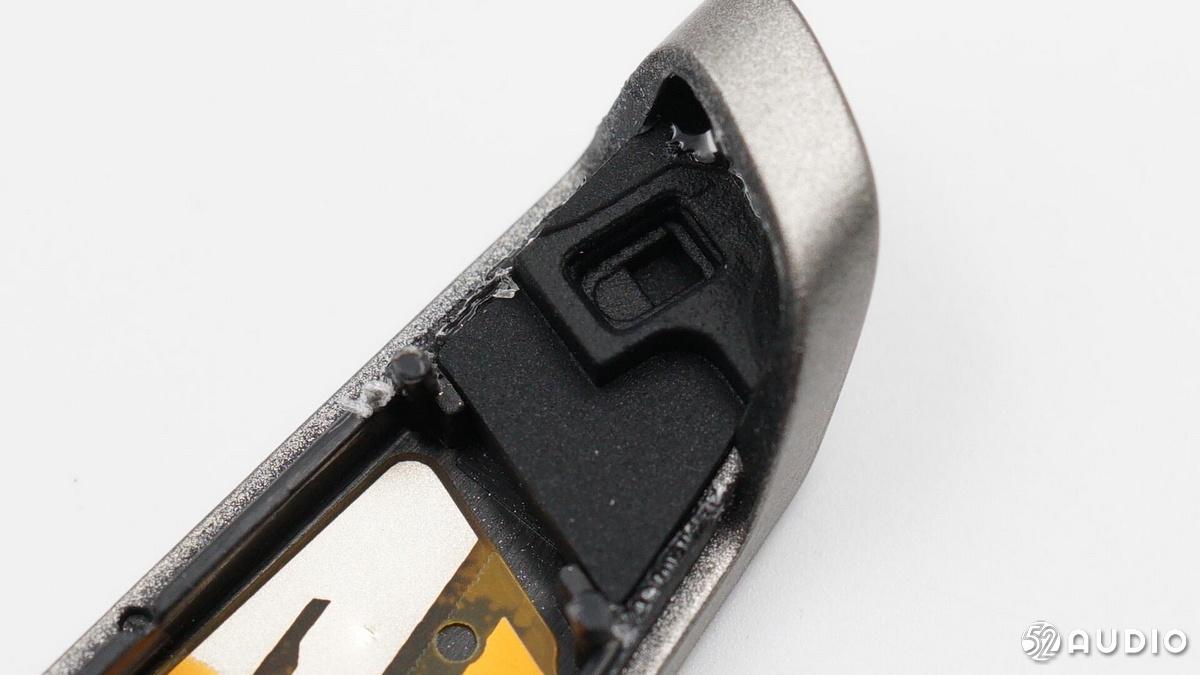

耳机柄顶部前馈麦克风的保护罩，提升密闭性、增强拾音能力。

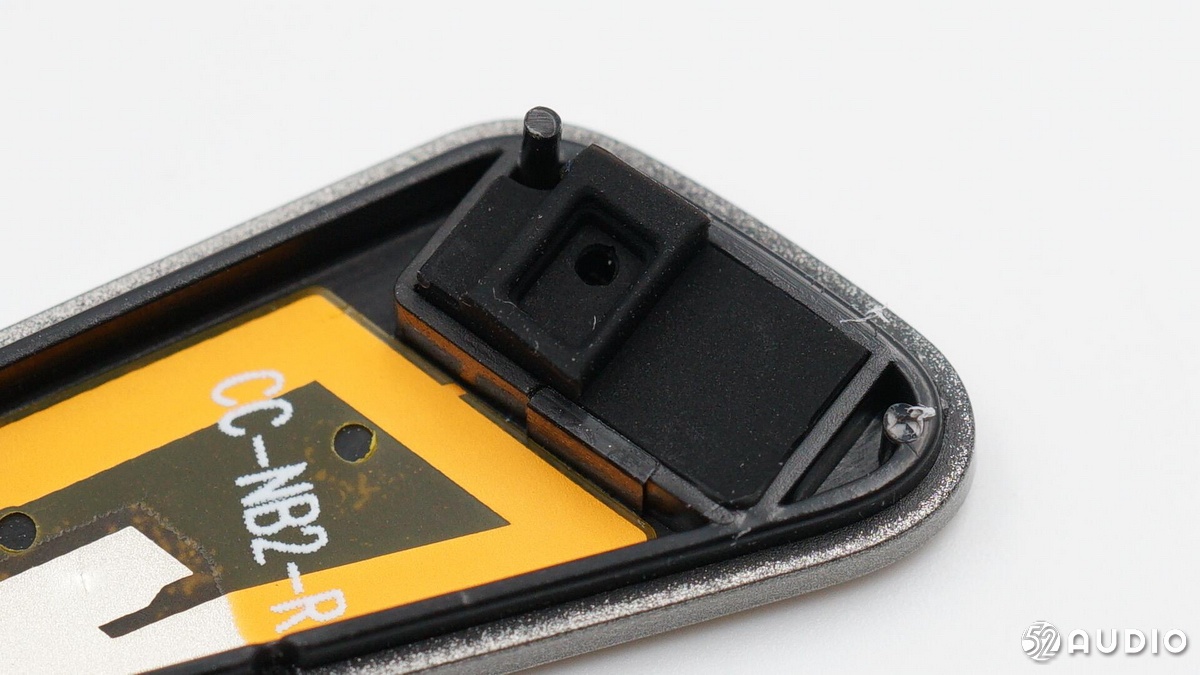

耳机柄底部通话麦克风的保护罩。

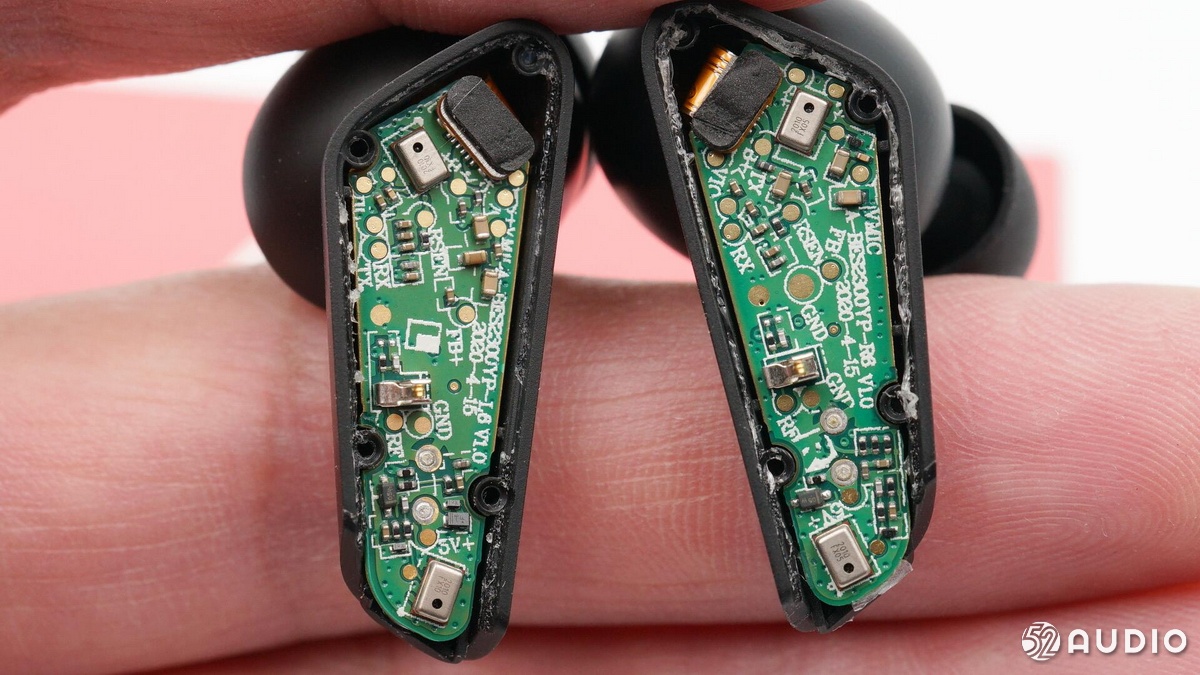

左右耳机的内部电路一致。
条形主板外侧电路展示，主板两端有两个麦克风。
耳机的电池以及扬声器等元器件在一条FPC上，通过连接器与主板相连。

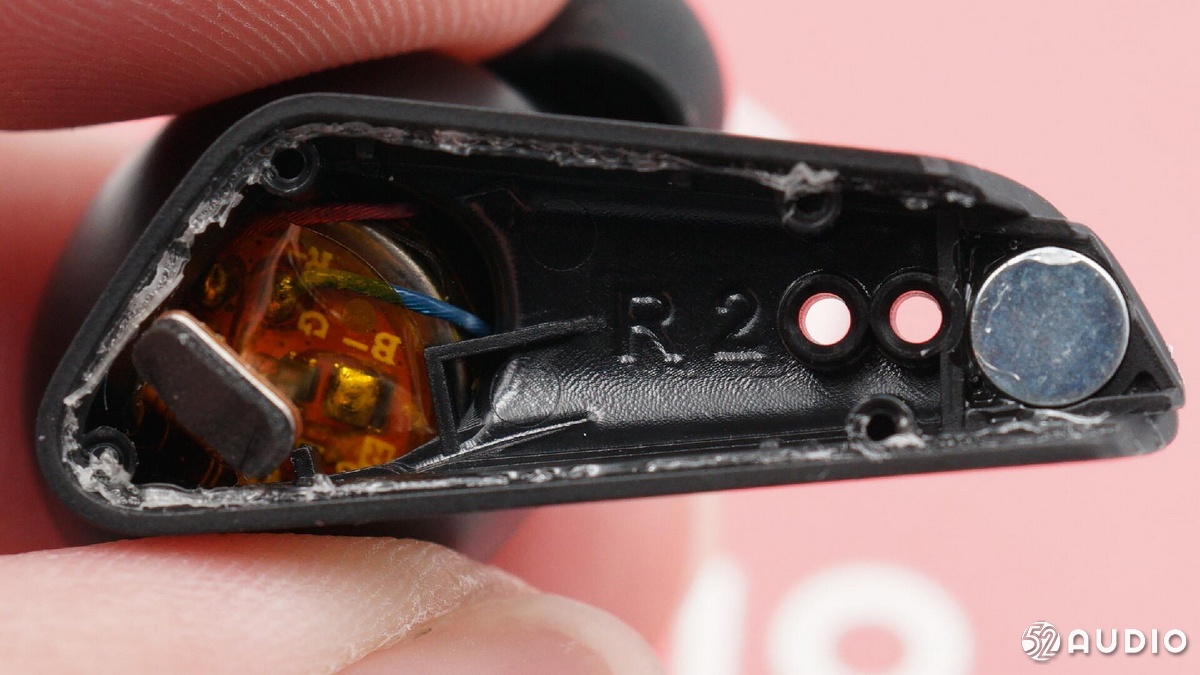

挑开FPC，取出主板，耳机柄底部有一个圆形磁铁，吸附充电盒。

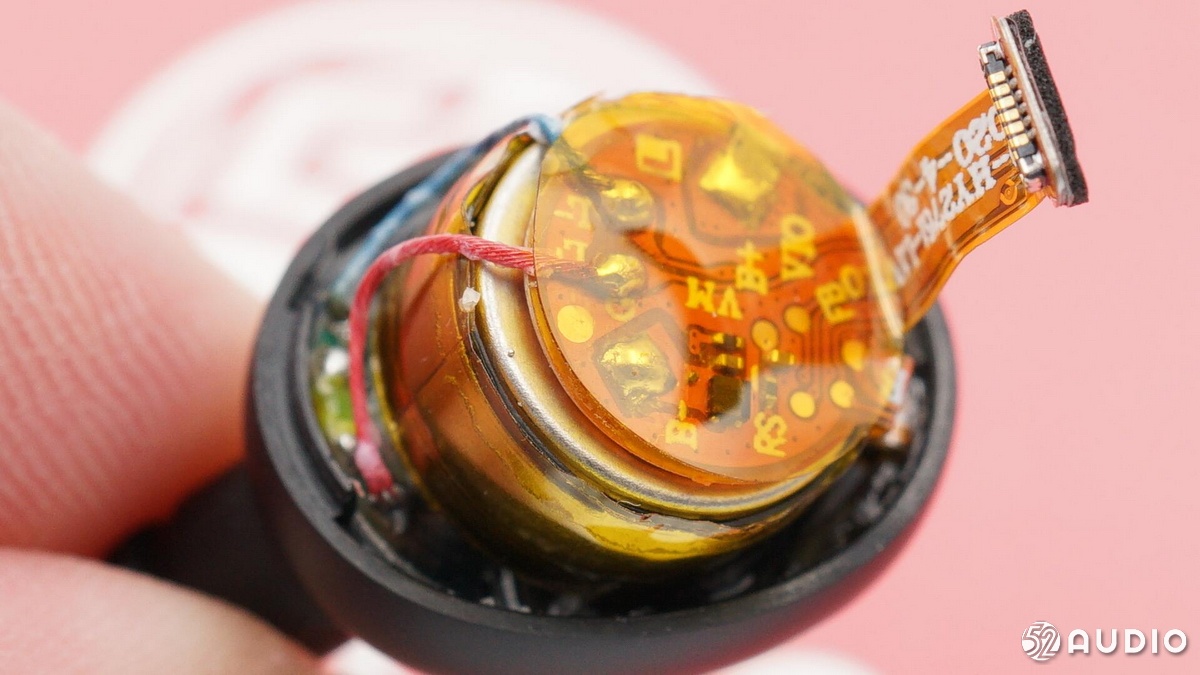

耳机内电池的位置。

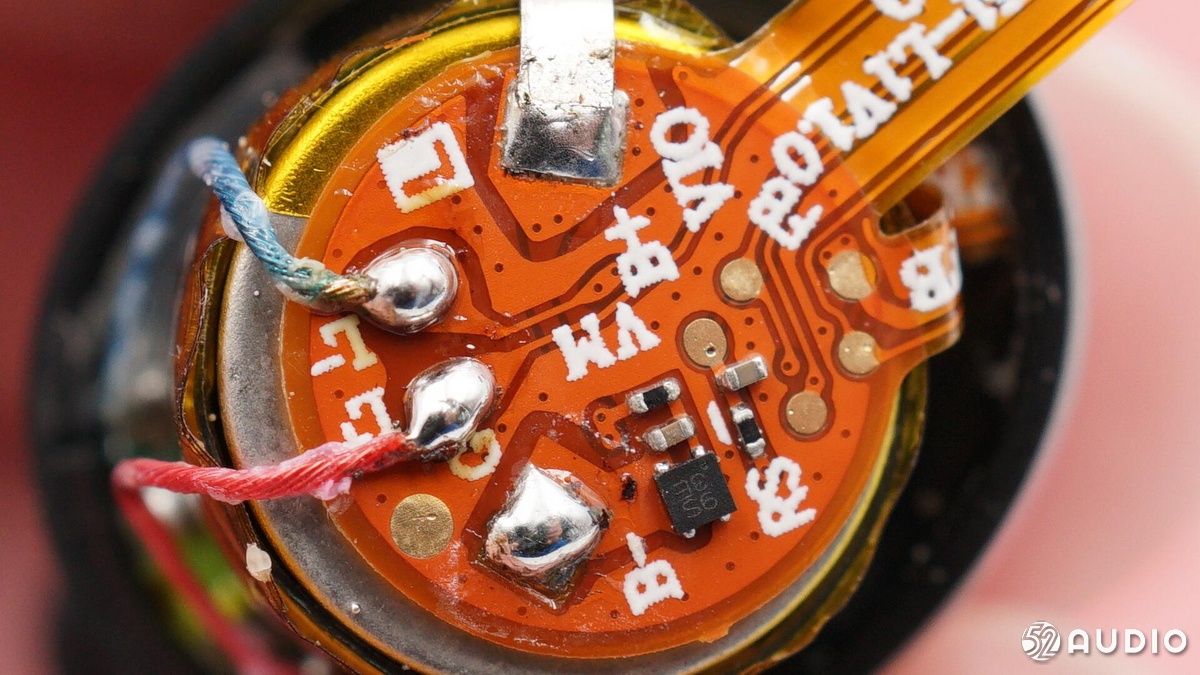

扬声器单元正负极的导线焊接在FPC上，FPC上还有一体化电池保护芯片。

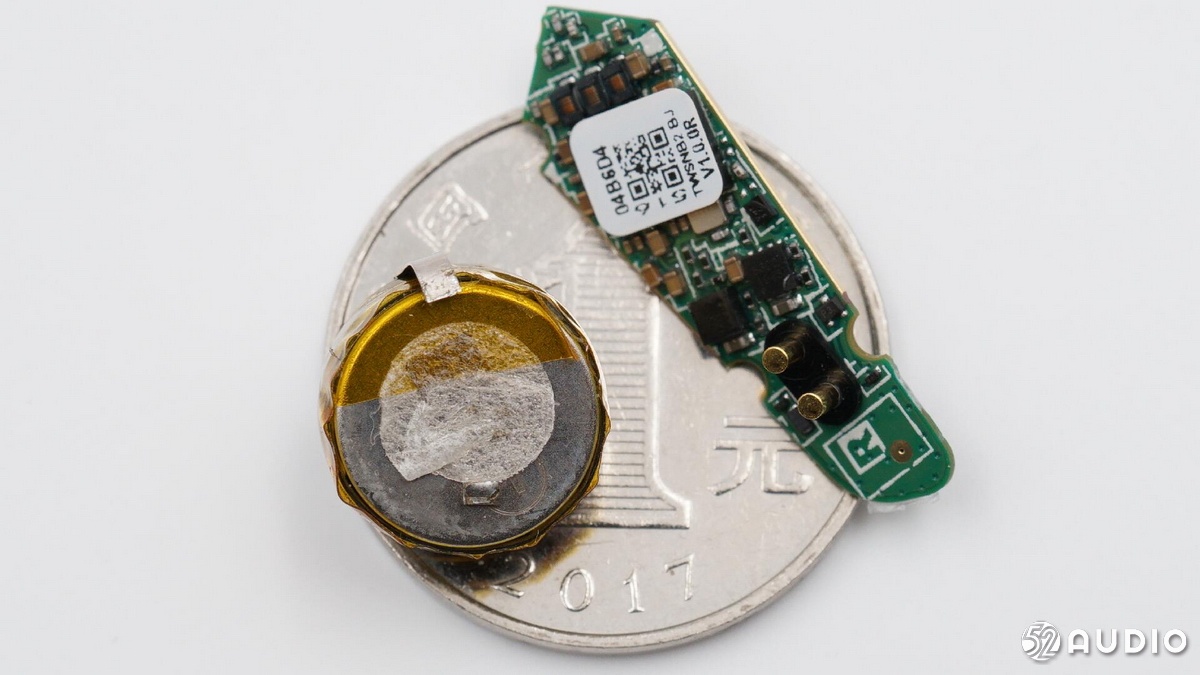

取下扣式电池和条形主板，与一元硬币对比尺寸。

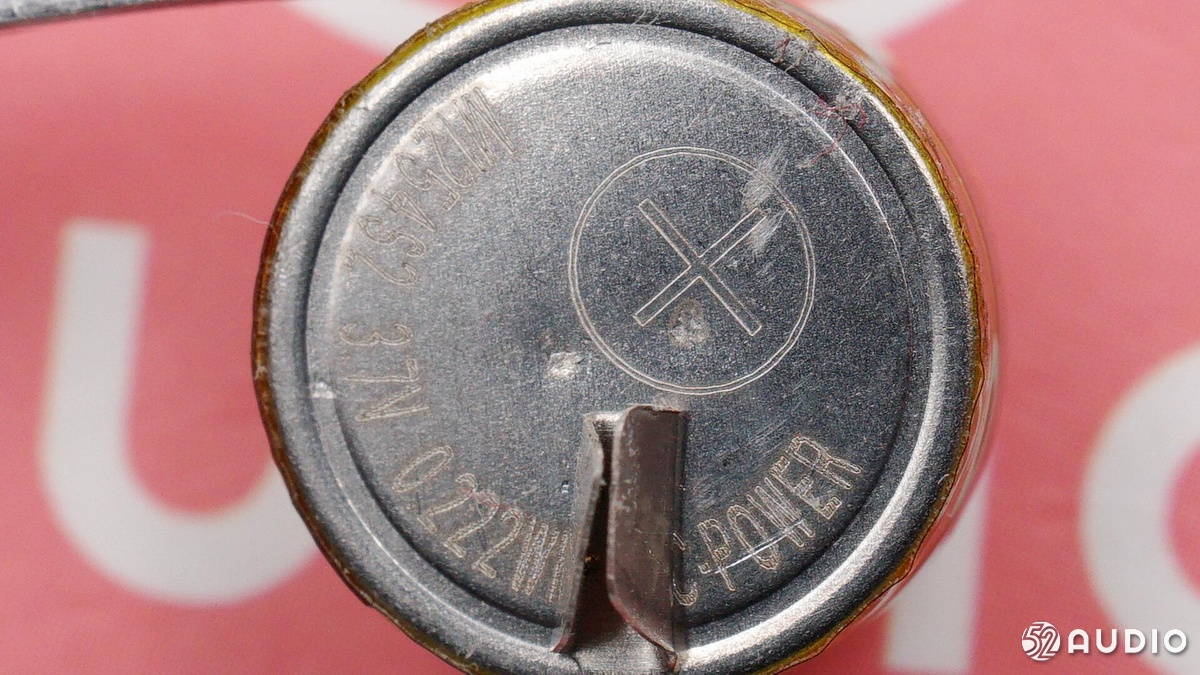

扣式电池来自MIC-POWER微电新能源， 型号M1254S2，额定电压3.7V，额定容量0.222Wh。

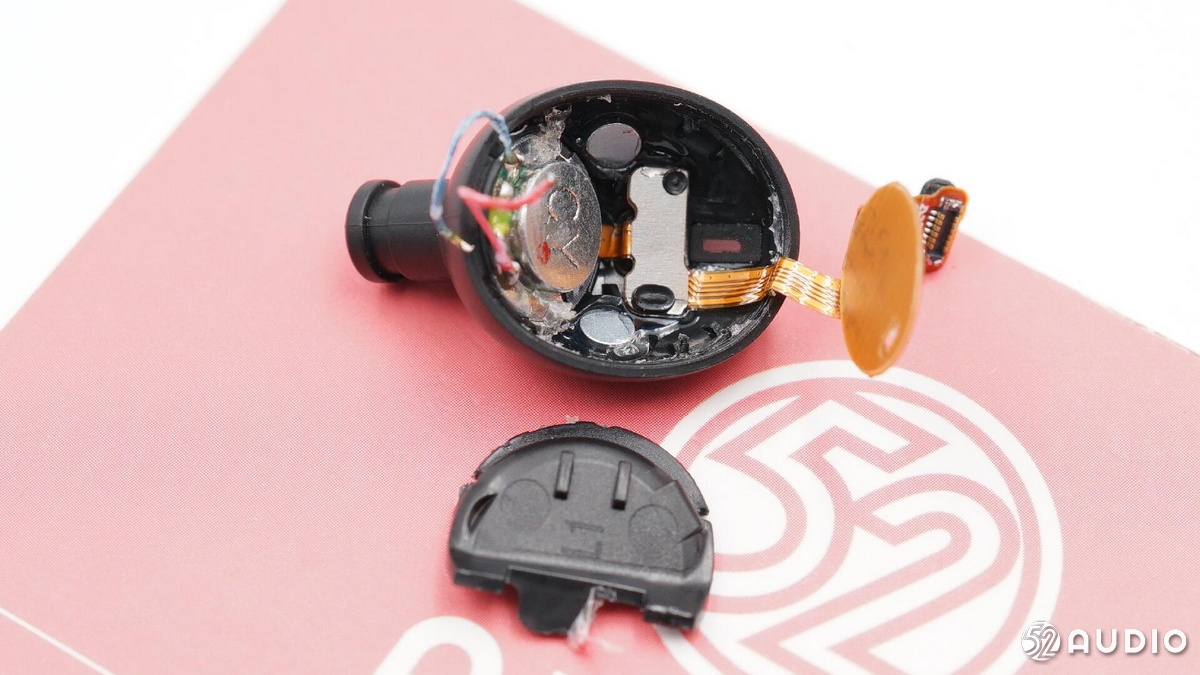

继续拆解，音腔内有一个塑料盖板保护内部结构。
打开保护盖板，下面是红外入耳检测传感器和主动降噪功能的后馈麦克风，在同一条FPC上。

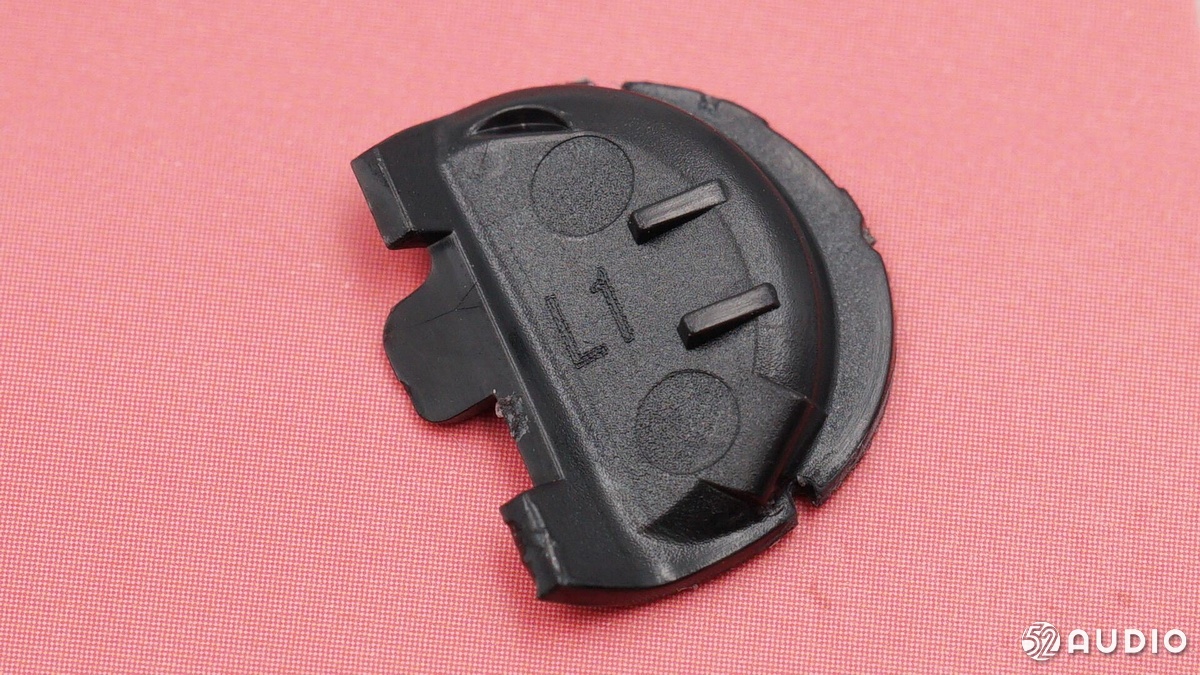

保护盖板特写，有L/R左右标识。

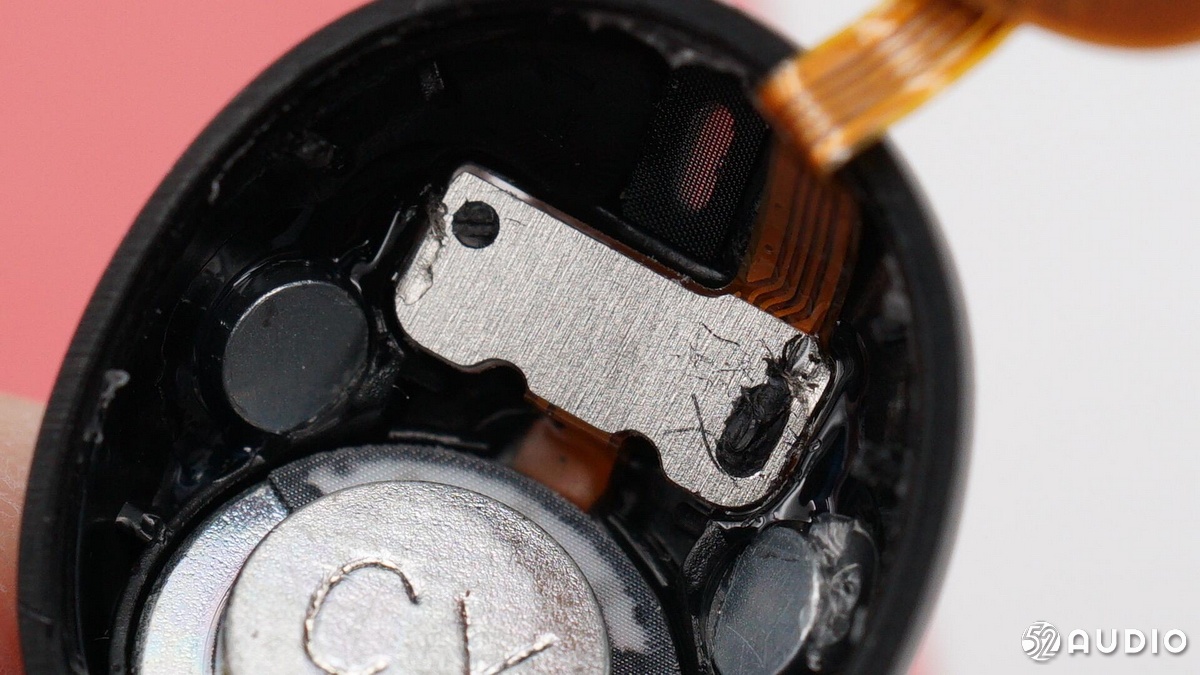

红外入耳检测传感器位置采用胶水与热熔固定，两侧是吸附充电座舱的圆形磁铁。

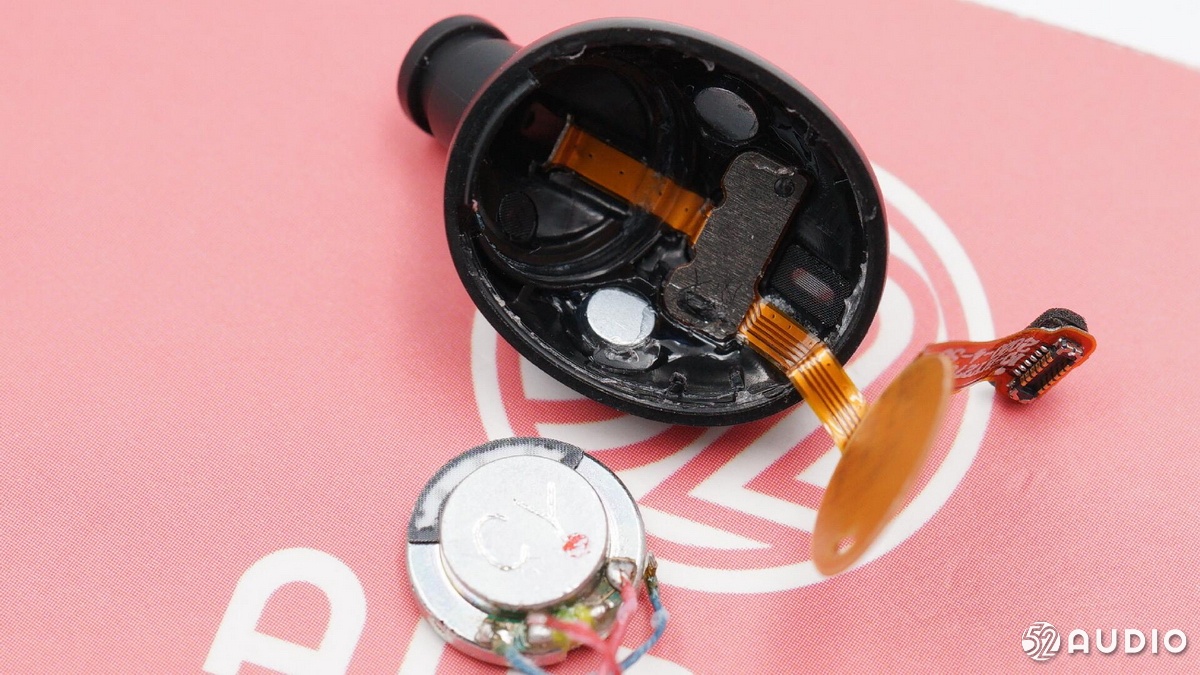

取出扬声器单元。
后馈麦克风在出音孔位置，用来拾取耳道内的混合声音。

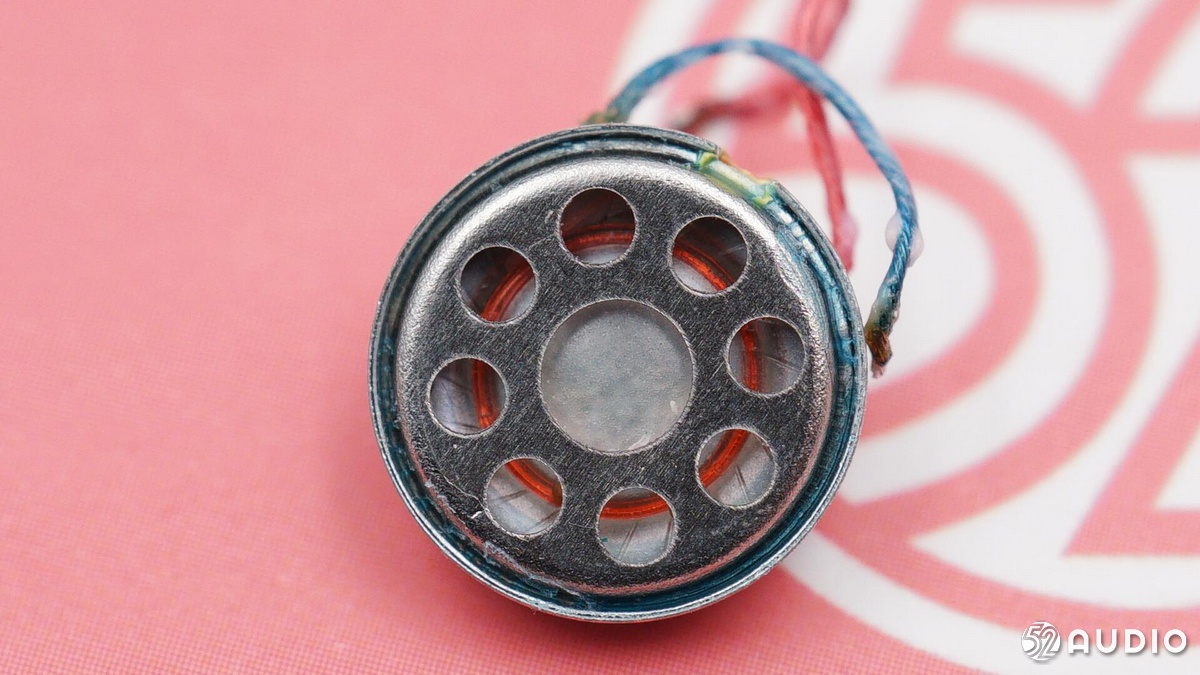

动圈单元特写。

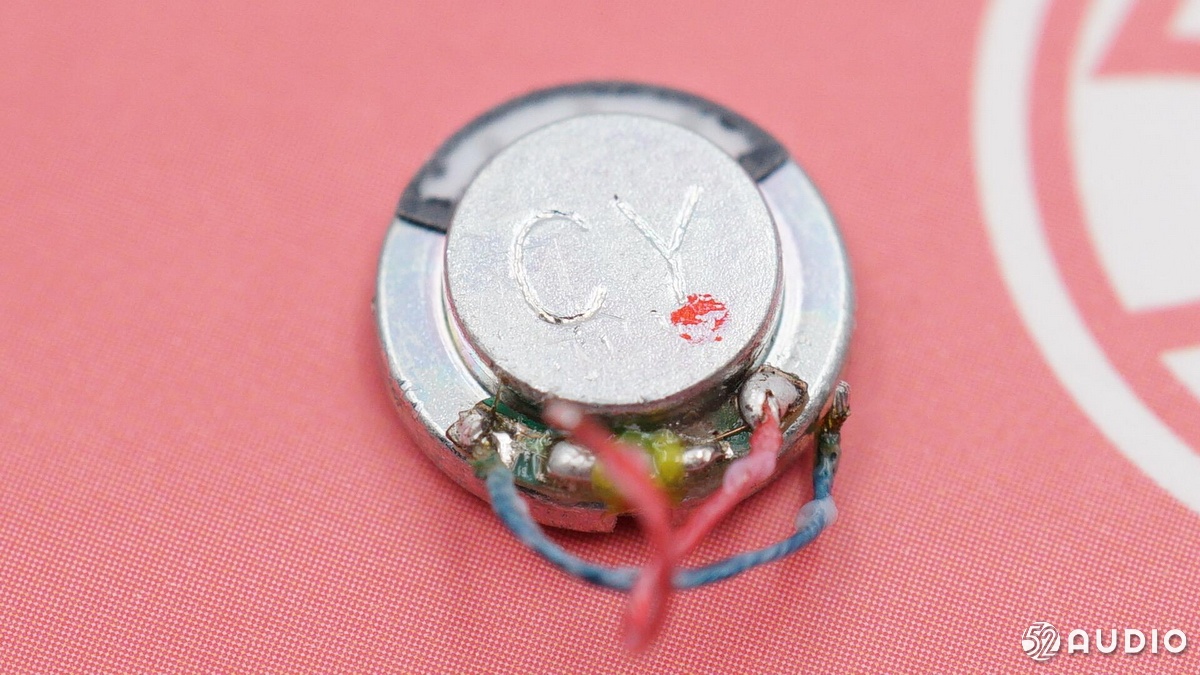

动圈单元背面T铁上刻有CY字样。

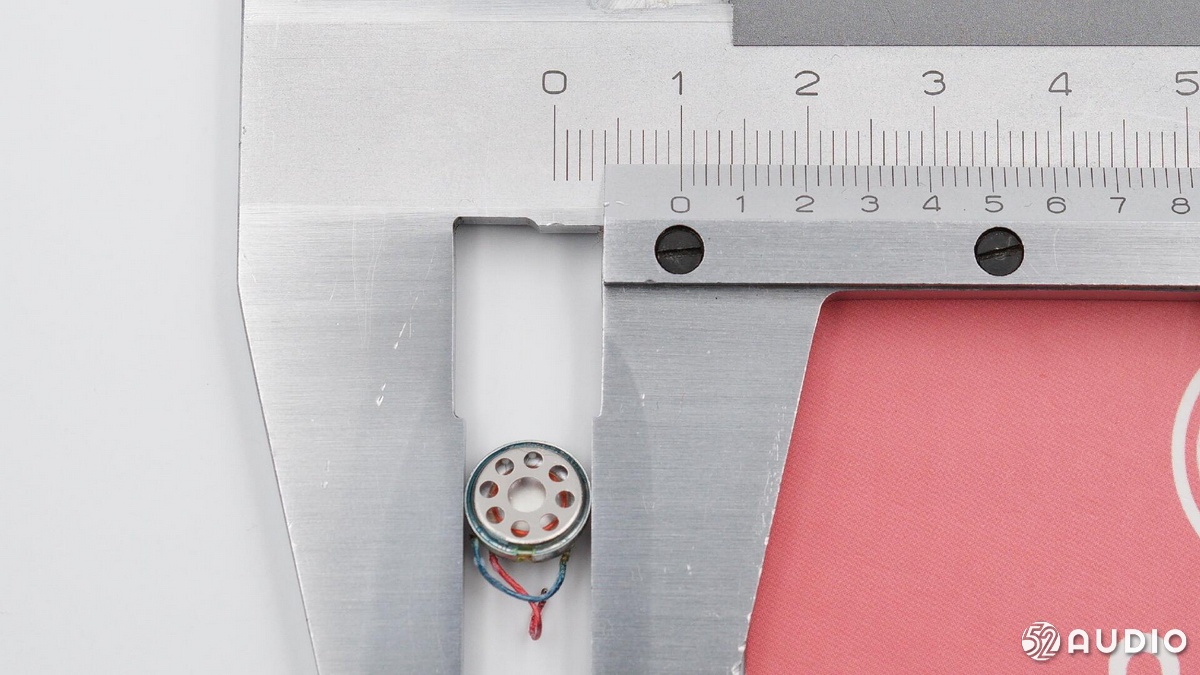

扬声器尺寸10mm，与官方宣称一致。

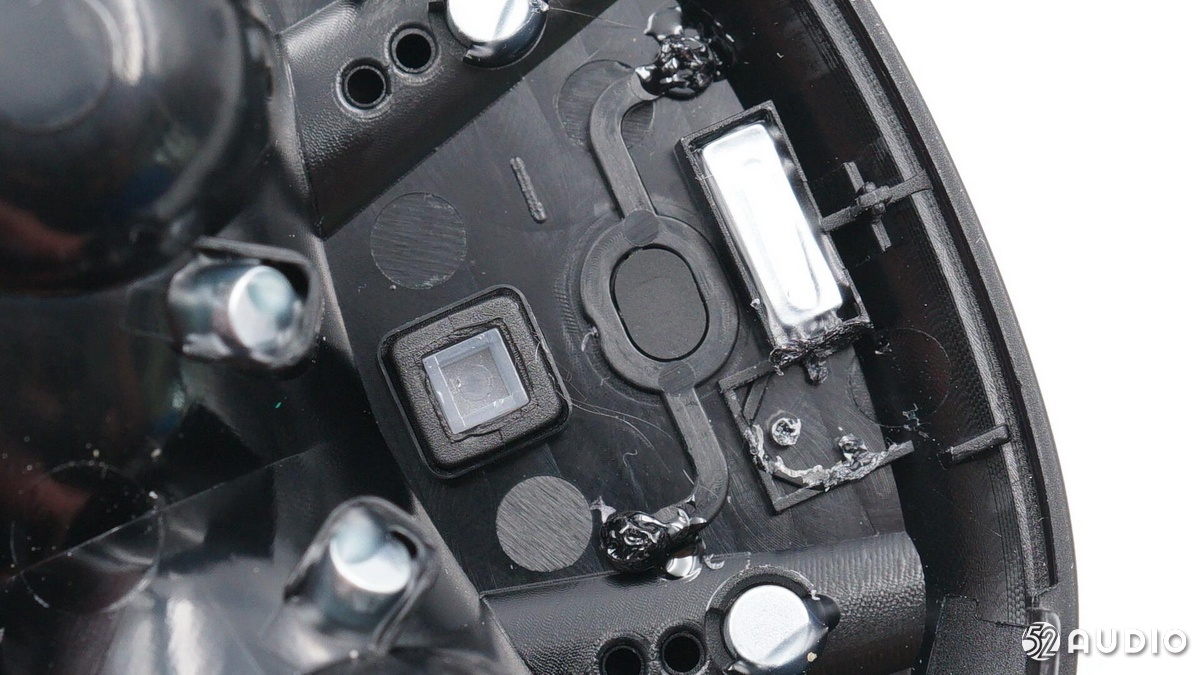

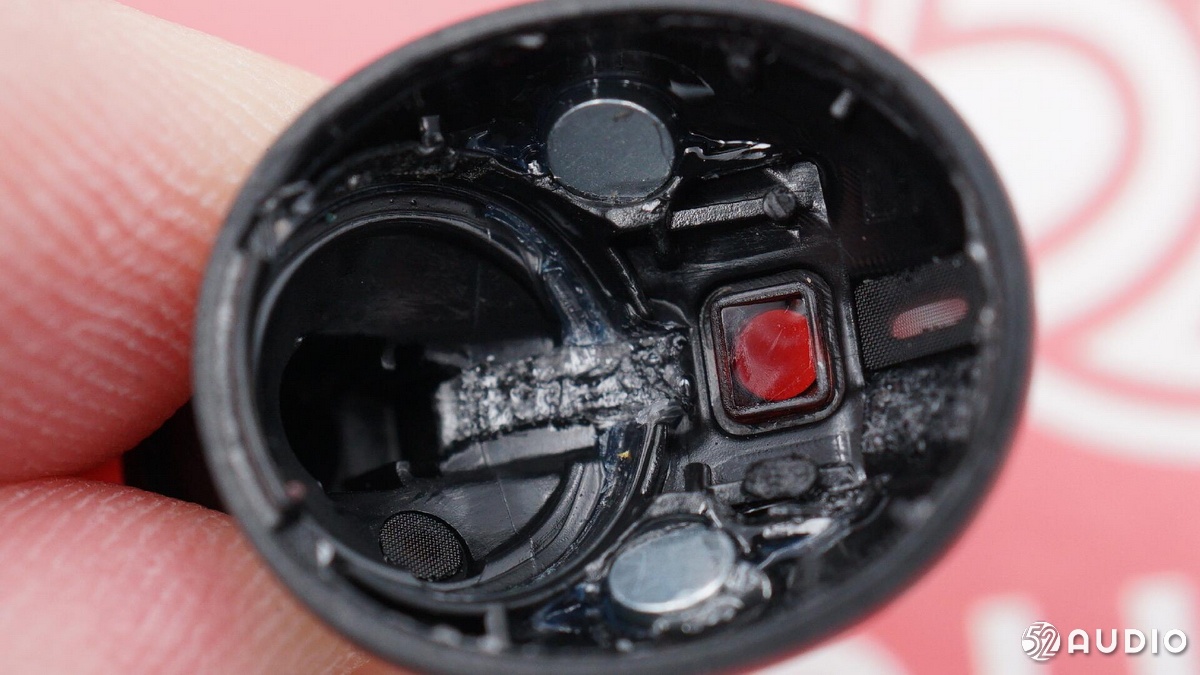

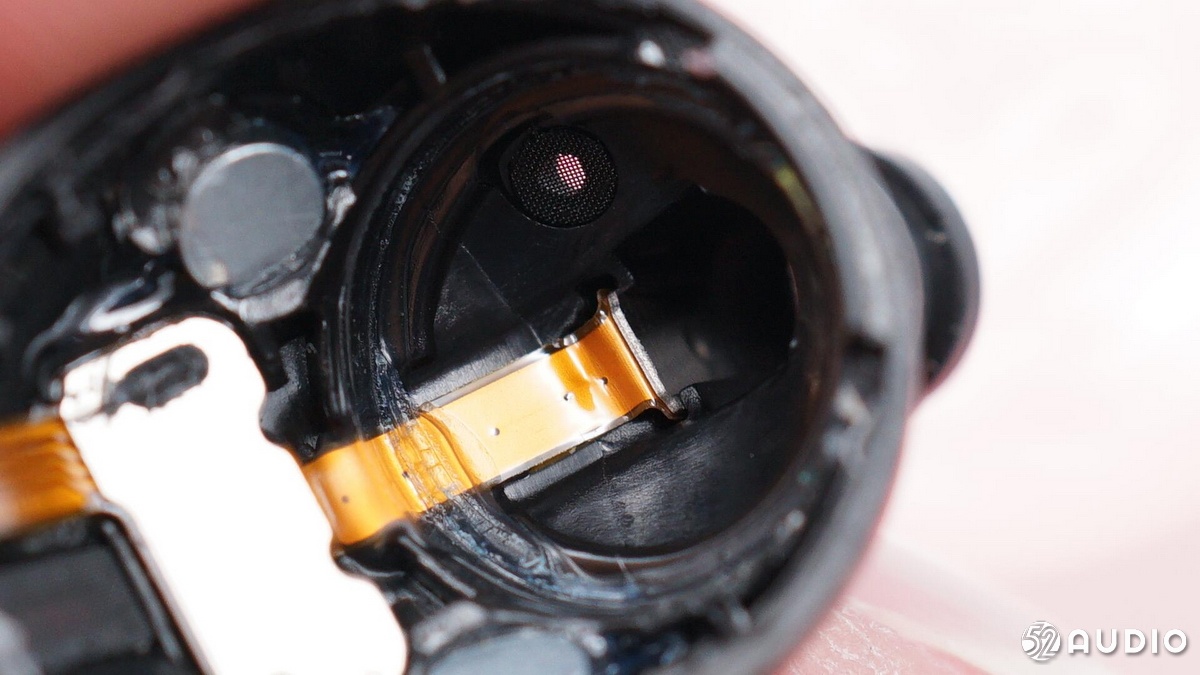

音腔壳体内侧特写，上下两个圆形磁铁吸附充电盒、更加稳固，红外入耳检测传感器的开窗，以及泄压孔内侧的防尘网。

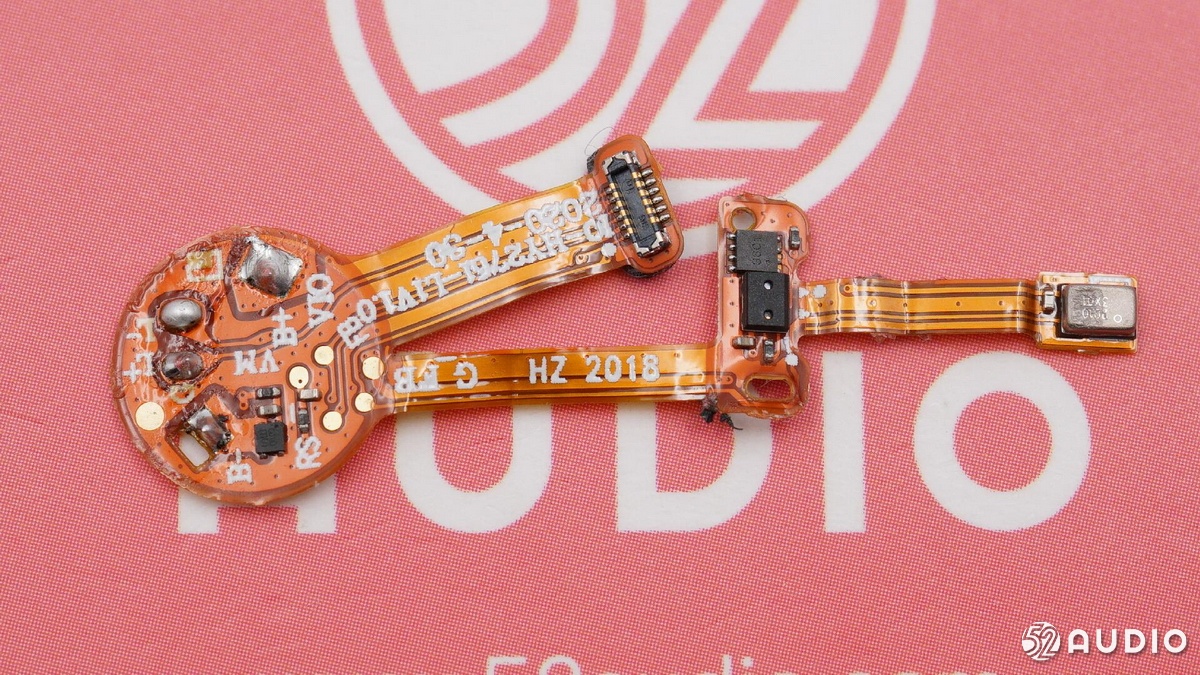

FPC上有与主板相连的连接器、红外入耳检测传感器、后馈麦克风、扬声器单元和电池的焊点。

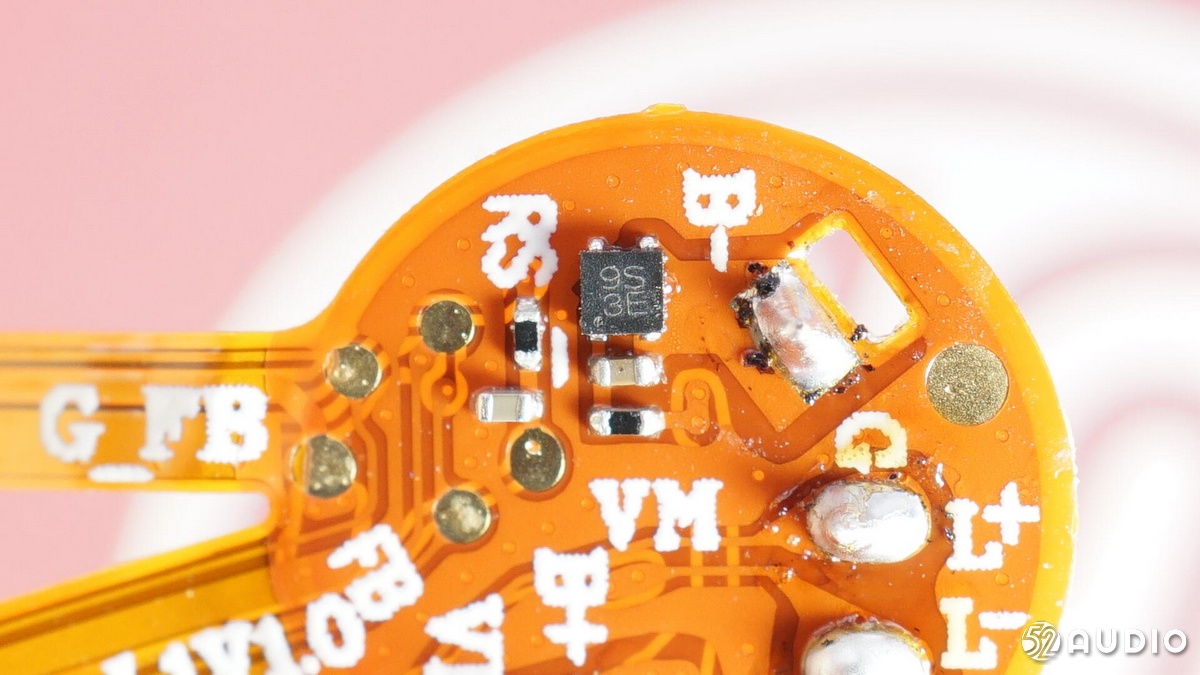

丝印9S3E的锂电保护IC。
红外入耳检测传感器特写。

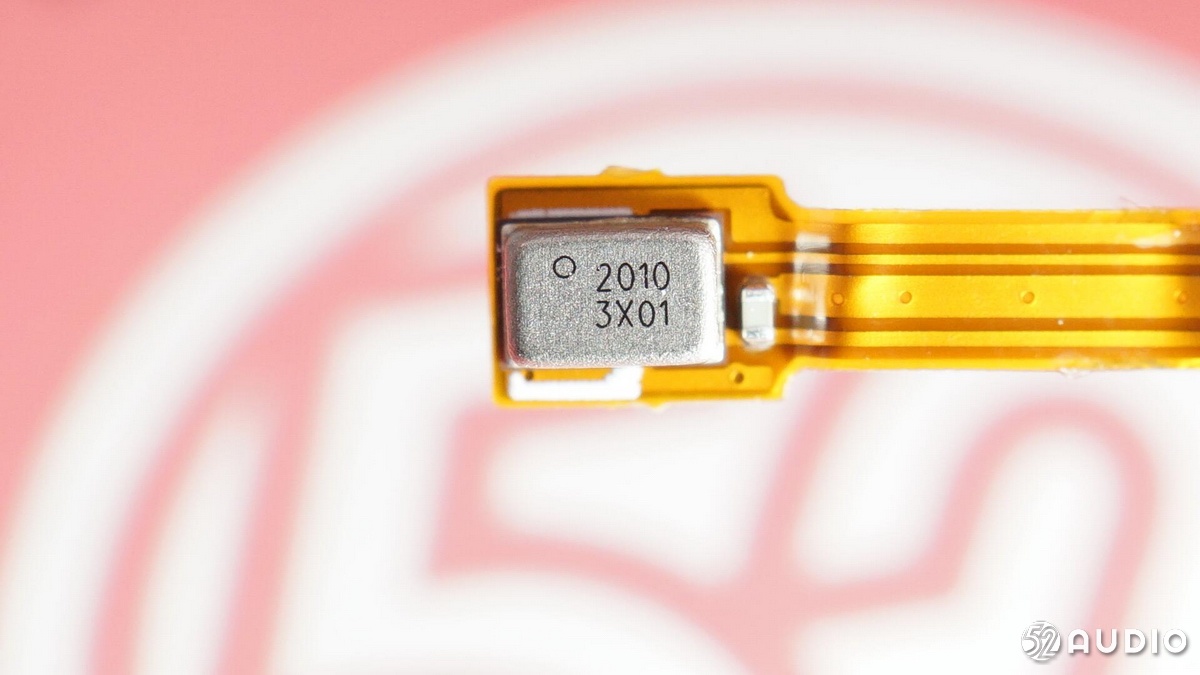

镭雕2010 3X01的MEMS硅麦。

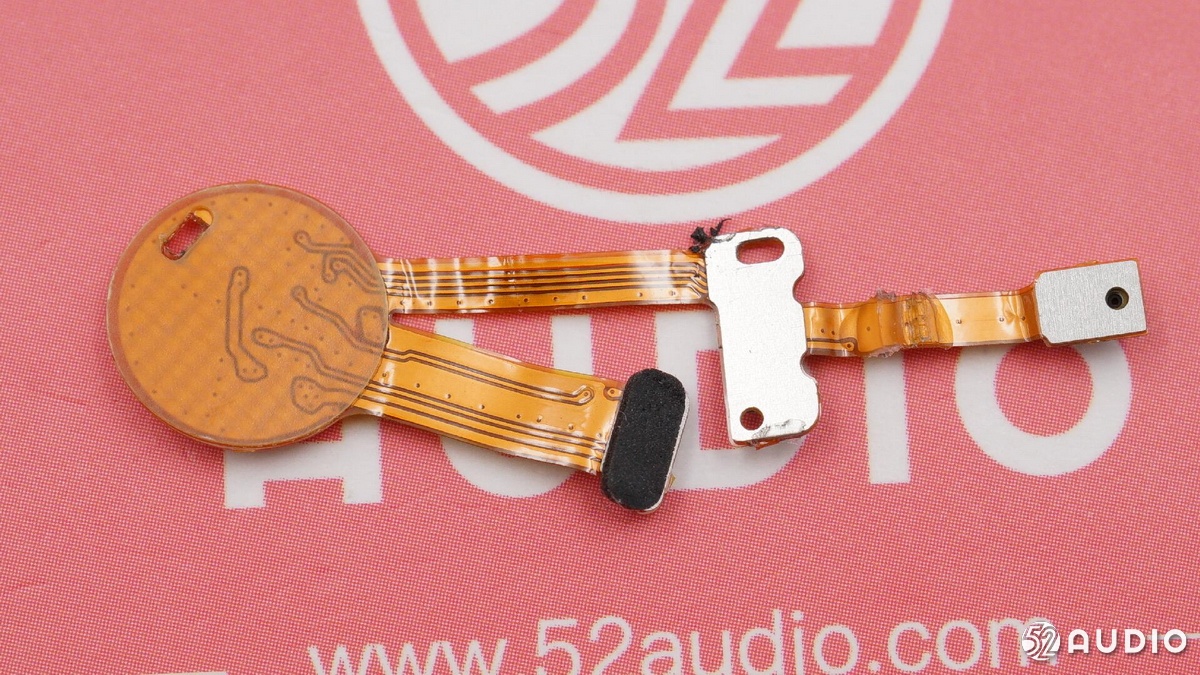

FPC背面展示。

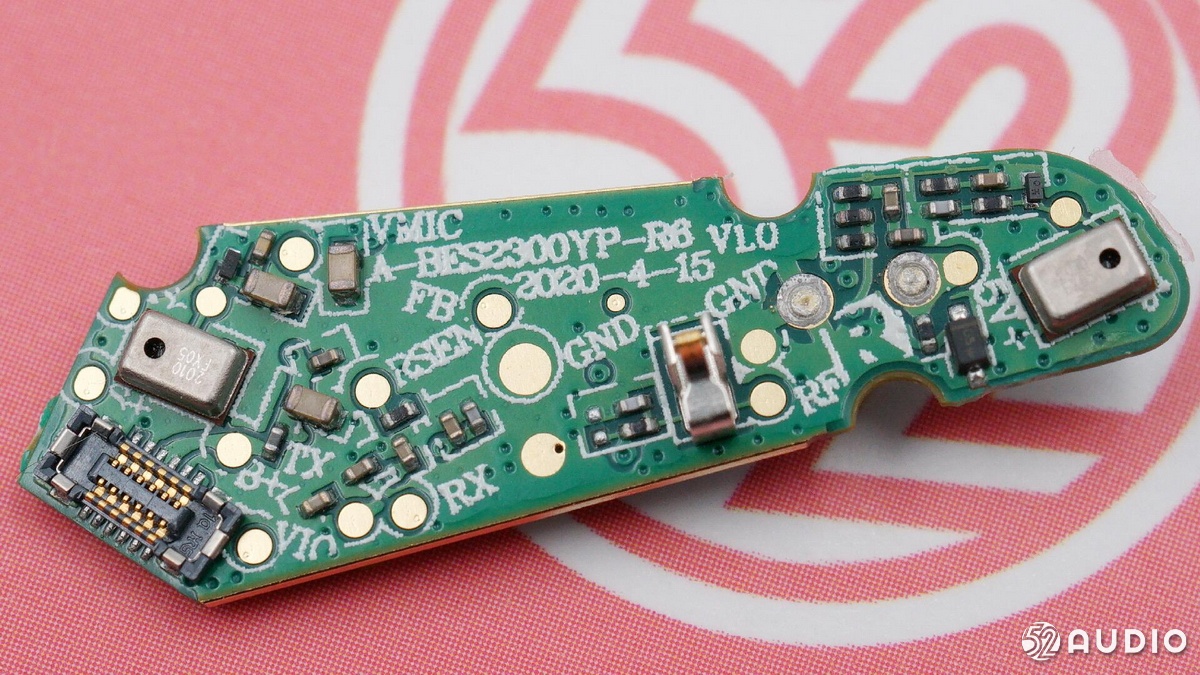

最后来看一下主板电路，图为主板外侧。

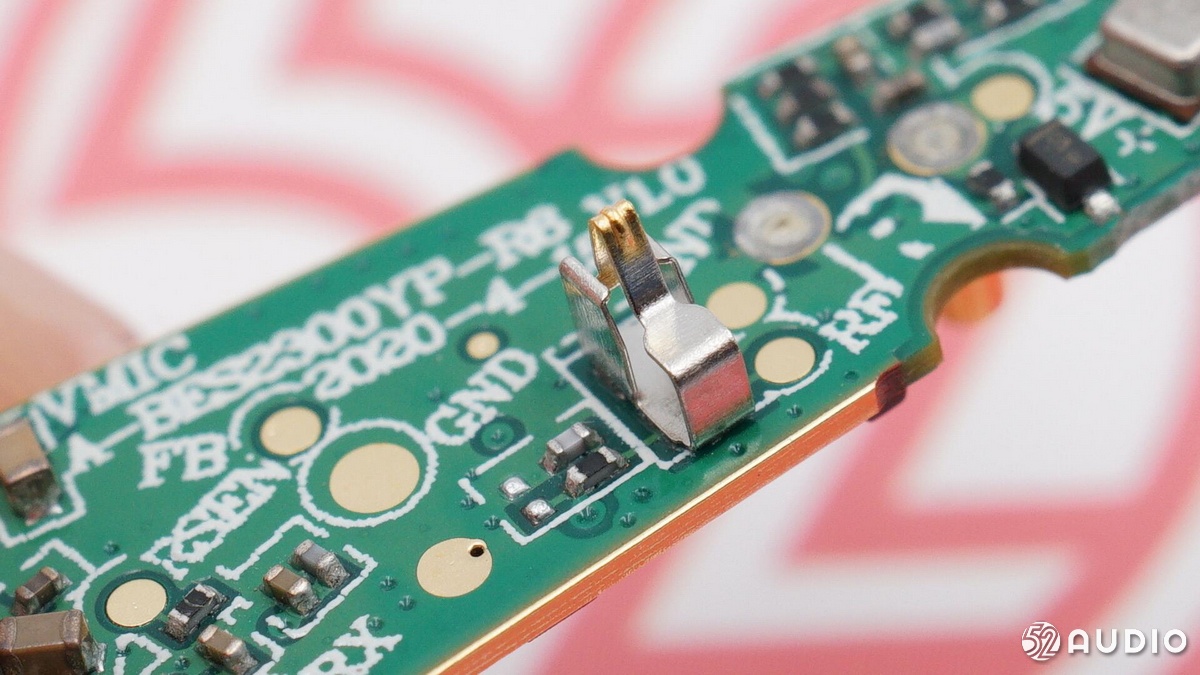

连接蓝牙天线的金属弹片。

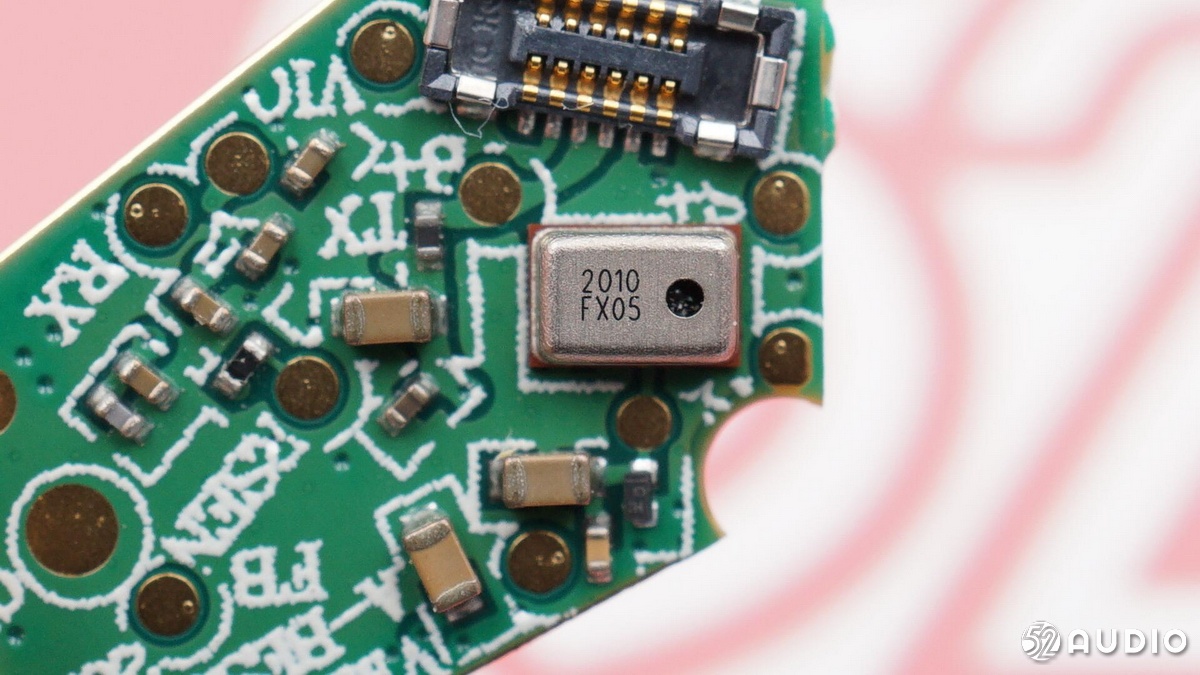

镭雕2010 FX05的前馈麦克风。与后馈麦克风同时工作，把耳机内外的声音信息传递给降噪芯片处理，最后有扬声器单元发出反向声波抵消部分噪音。

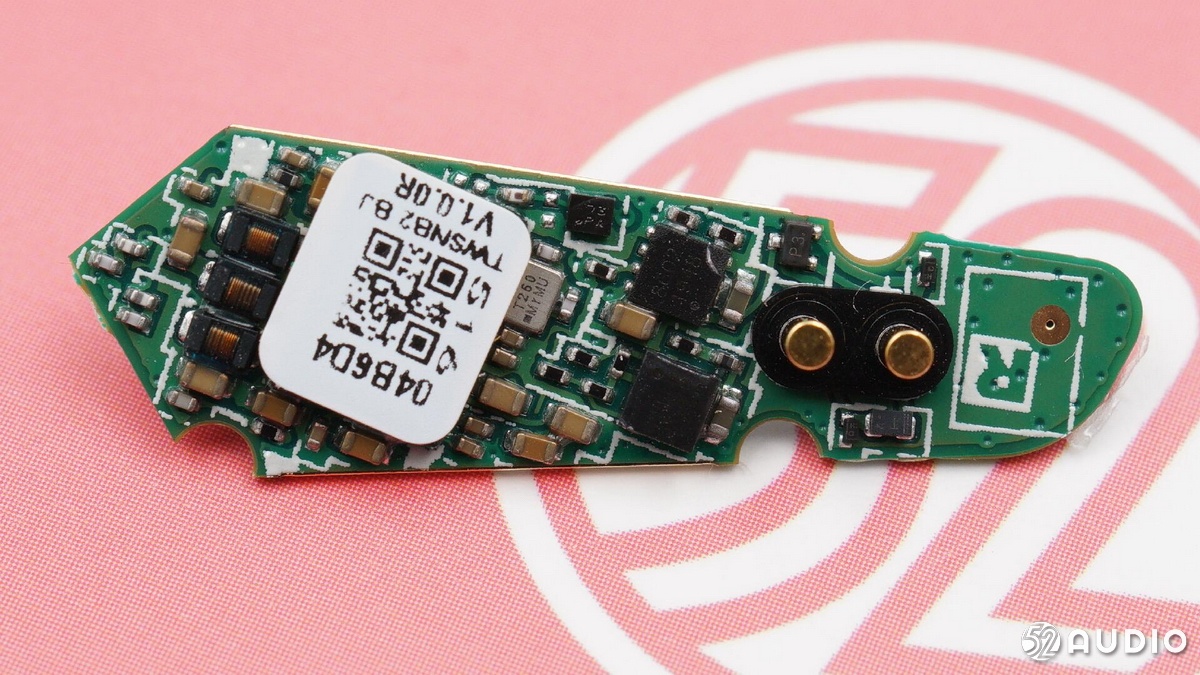

主板背面电路，二维码下方是蓝牙主控芯片。

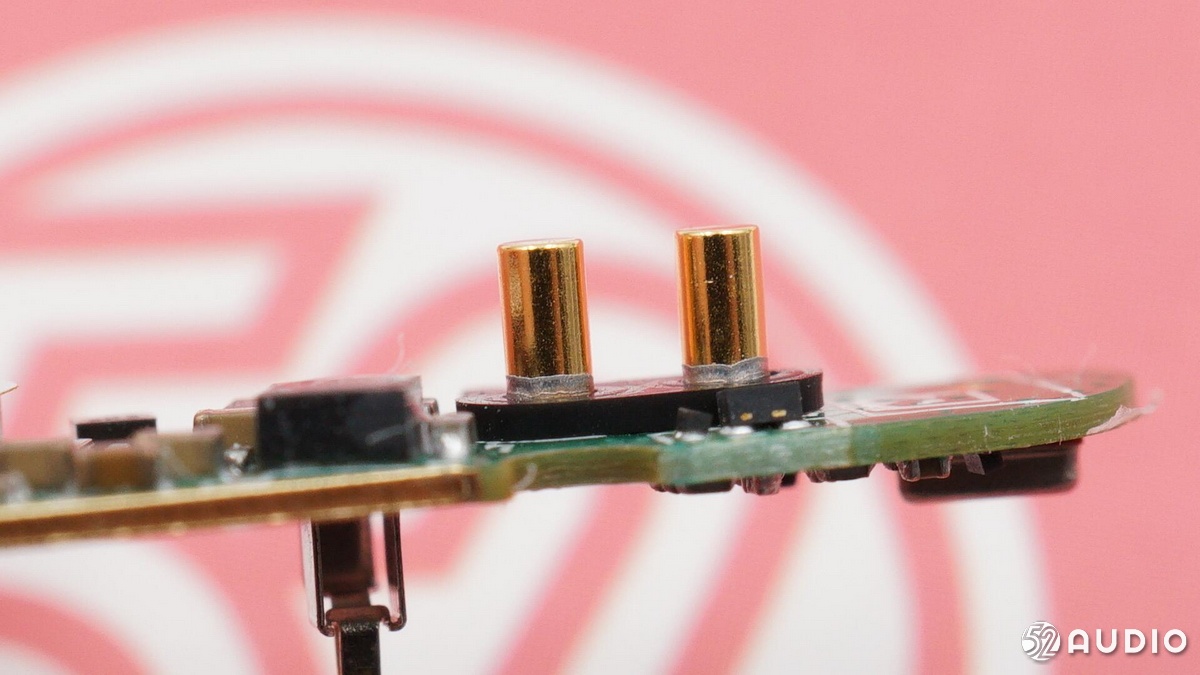

充电铜柱特写，与充电座舱的充电顶针接触后即可给耳机电池供电。

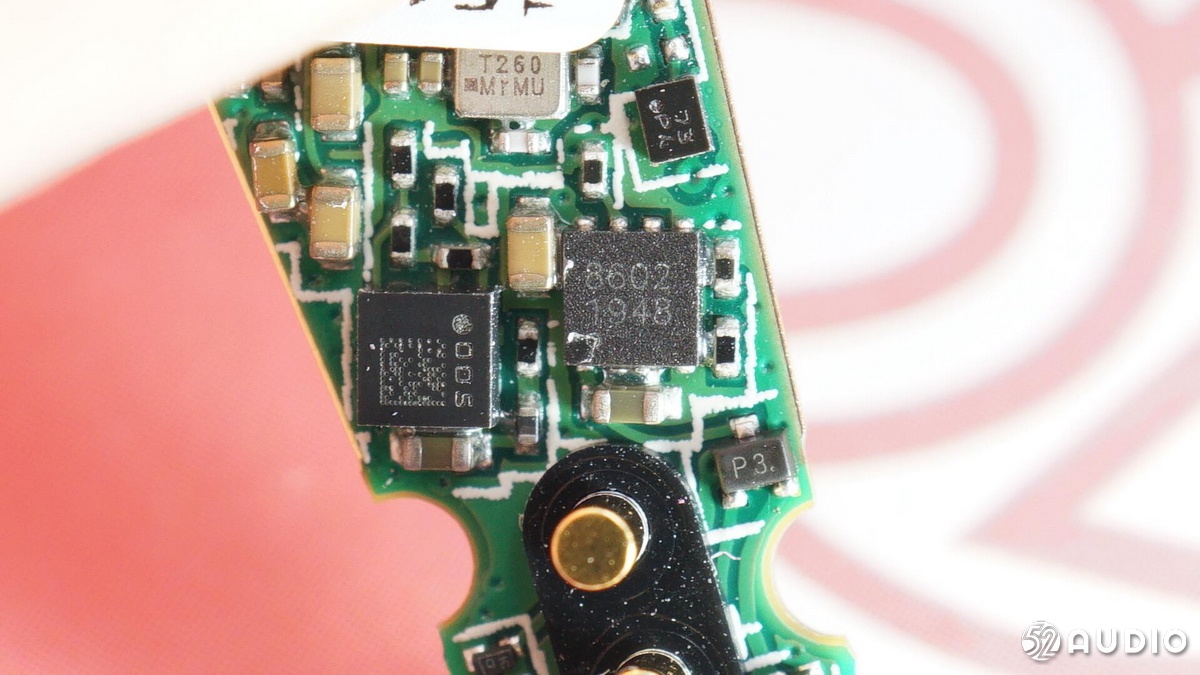

丝印8602 的IC。
一颗加速度传感器，用来检测敲击操作。

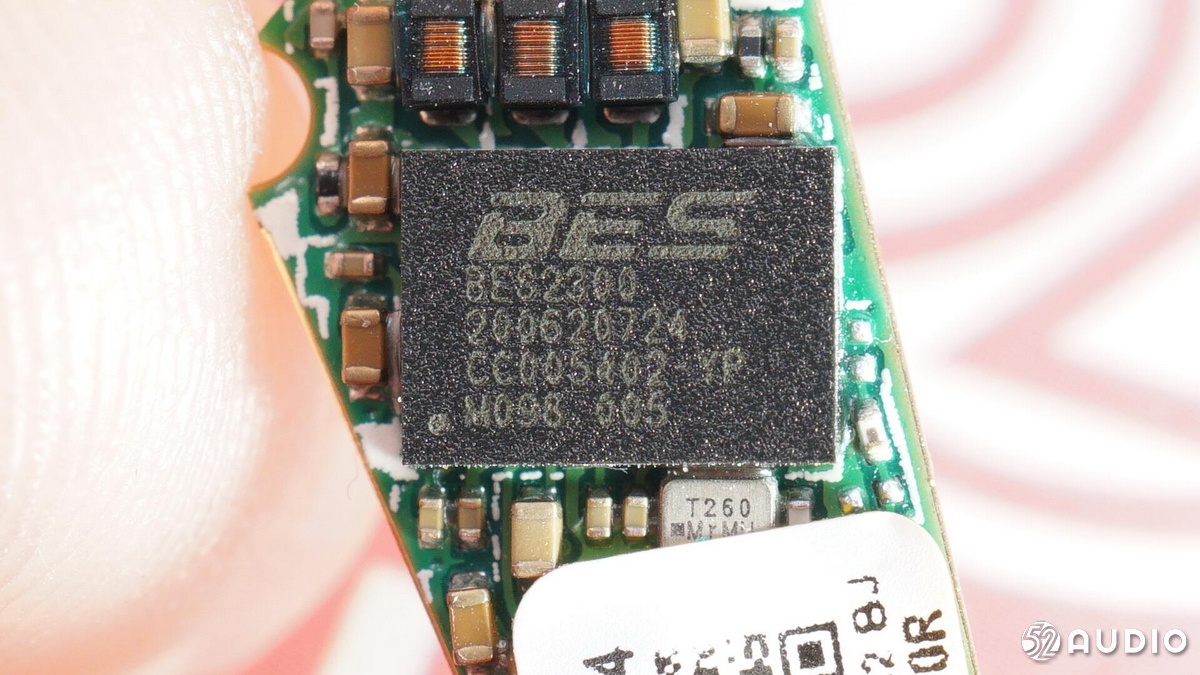

耳机的蓝牙音频芯片和降噪芯片是恒玄BES2300YP，BES2300有多个版本、后缀不同配置也不尽相同，BES2300YP是近期真无线降噪耳机的热门应用芯片。
据我爱音频网拆解了解到，华为、OPPO、小米、魅族、JBL、万魔等众多知名音频品牌产品均内置恒玄方案。
拆解全家福。
我爱音频网总结
从外观、功能和硬件配置上来看，漫步者TWS NB系列两款产品属于平行关系，不过漫步者TWS NB2的设计更注重主动降噪功能的效果。
外观方面，漫步者TWS NB2 真无线主动降噪耳机的充电盒，表面为类皮革材质，增强手感，也不容易磨损；耳机采用耳机柄+入耳式结构的设计，壳体上的前馈麦克风条形开孔较大，耳机柄底部有一个切面，盖板与壳体采用黑灰撞色与1代相似、有一定的传承性，整体看上去比较有设计感。
内部电路方面，漫步者TWS NB2真无线主动降噪耳机充电盒采用Type-C接口输入电源，经昇生微SS881A降压后为内置电池充电，昇生微SS881A单片机内部集成充电IC，可以节省占板面积；充电盒内的圆柱型锂电池来自惠州超聚，额定容量500mAh；电池输出经微盟的升压IC为耳机供电。
耳机部分，漫步者TWS NB2真无线主动降噪耳机内有三颗麦克风，其中两颗用于主动降噪功能，蓝牙主控芯片也是降噪芯片来自恒玄BES2300YP，官方宣传为Hybrid复合式数字降噪，降噪深度最高可达-35dB，支持通透模式；耳机的前馈麦克风和通话麦克风合作，支持双麦通话降噪功能。
此外，耳机内有红外传感器，支持入耳检测功能；主板上有加速度传感器用于检测敲击控制；耳机采用微电新能源的扣式电池，容量为0.222Wh约60mAh，可以保证不错的续航；扬声器单元10mm，在同价位产品里算是尺寸较大的。
综合来看，漫步者TWS NB2真无线主动降噪耳机外观比较有辨识度，内部做工规整，主动降噪芯片是近期热门的恒玄BES2300YP，同时续航能力也比较强，在同价位产品里比较有竞争力。
