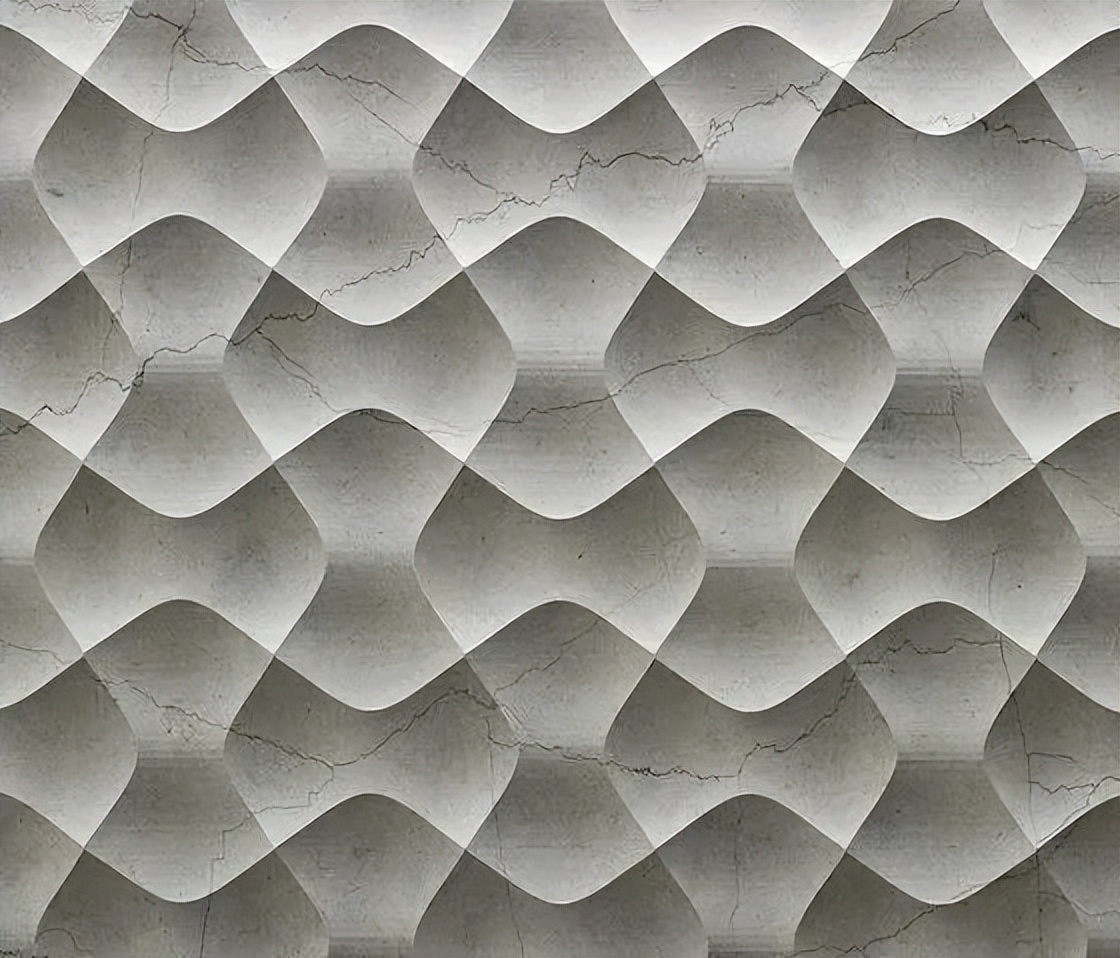

参考图片

建模步骤

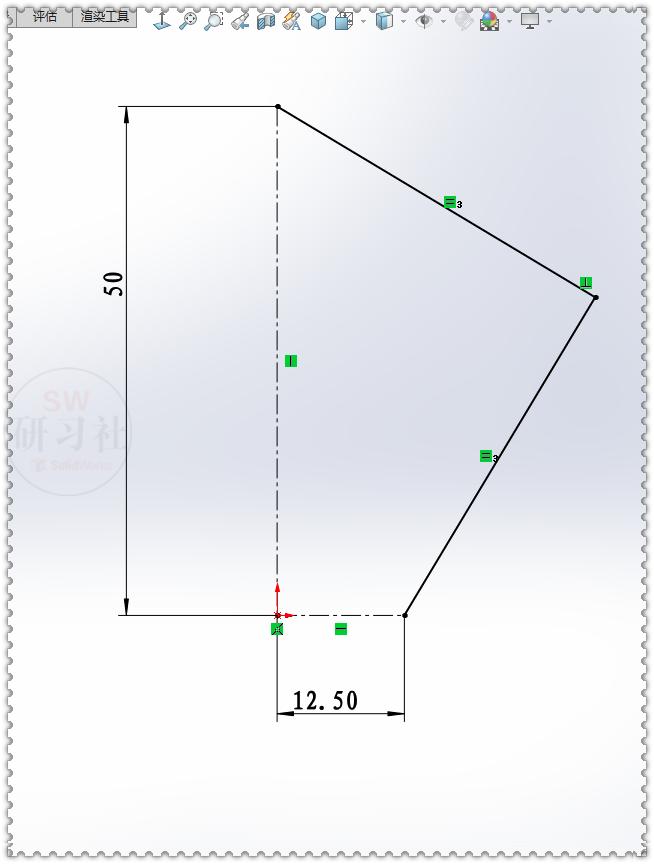

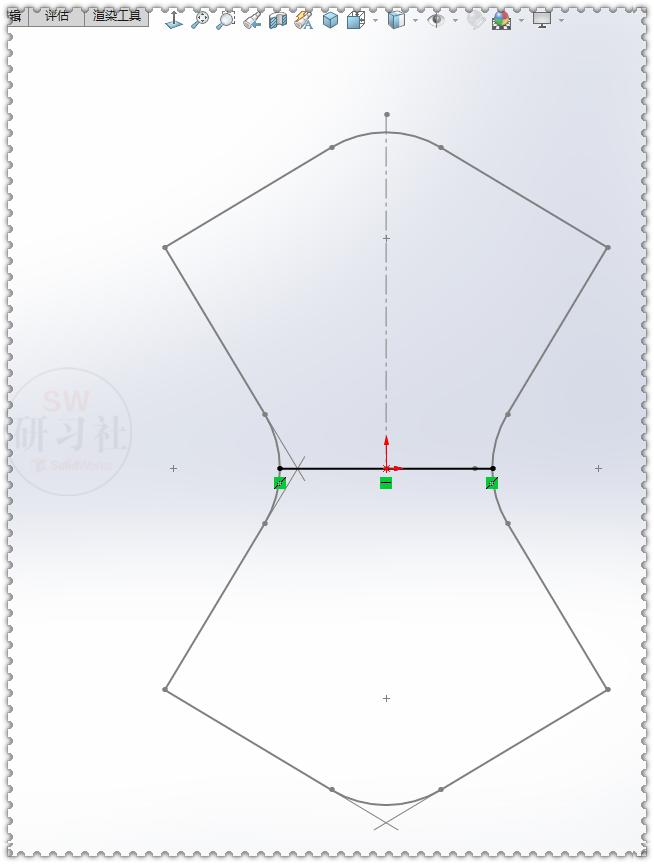

1.【上视基准面】画草图，添加：相等、垂直几何关系。

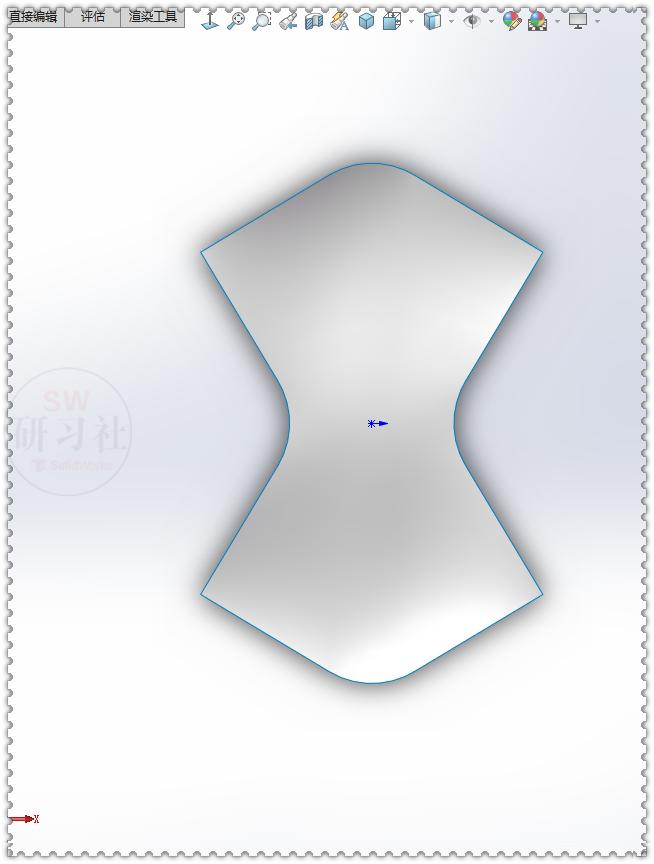

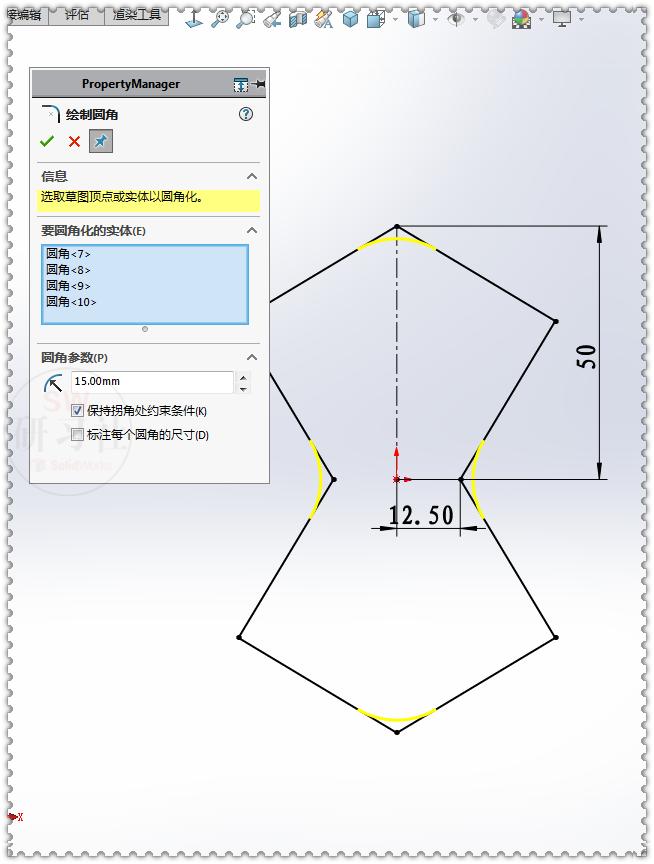

1-1.镜像到左边、下方；添加圆角，半径：15 。（后来修改为：20更合适一些）

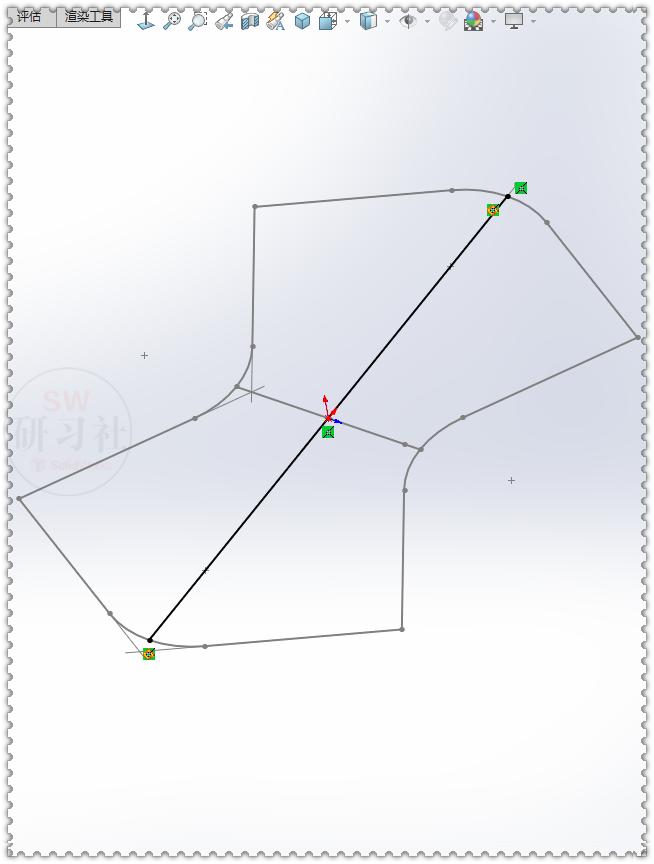

2.【上视基准面】画一根直线。

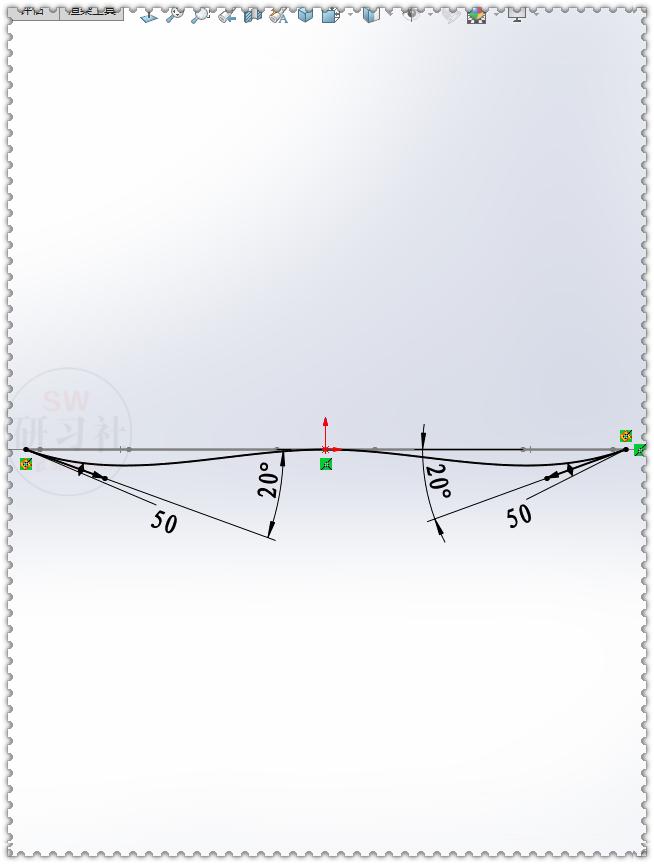

3.【右视基准面】画一根样条曲线，两侧端点与圆弧添加：穿透几何关系。

3-1.给样条曲线控标标注尺寸。（SolidWorks样条曲线【相切控标】的显示与标注）

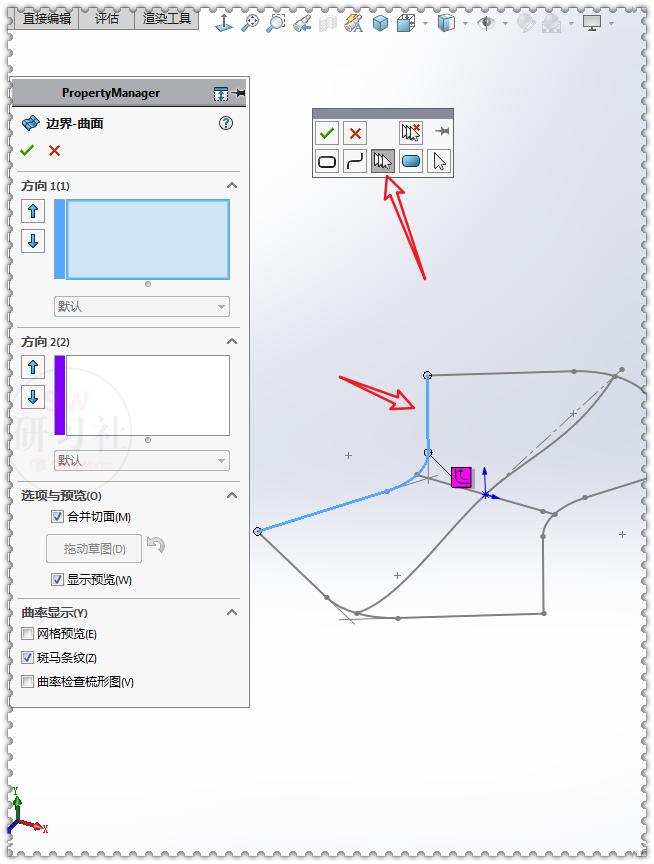

4.【边界曲面】方向1：右键——SelectionManager——选择组：蓝色线段。

4-1.继续选择中间的样条曲线+右侧线段。

4-2.方向2：选择3根紫色线段，方法相同，两端的线段需要用 右键 选择。

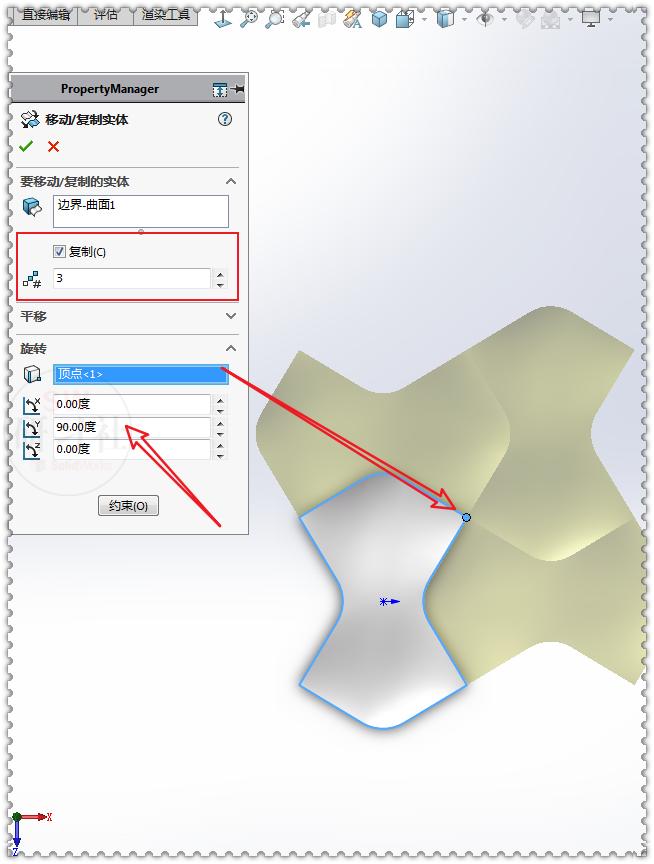

5.【移动/复制实体】复制：3个；旋转点：定点；Y轴：90度。

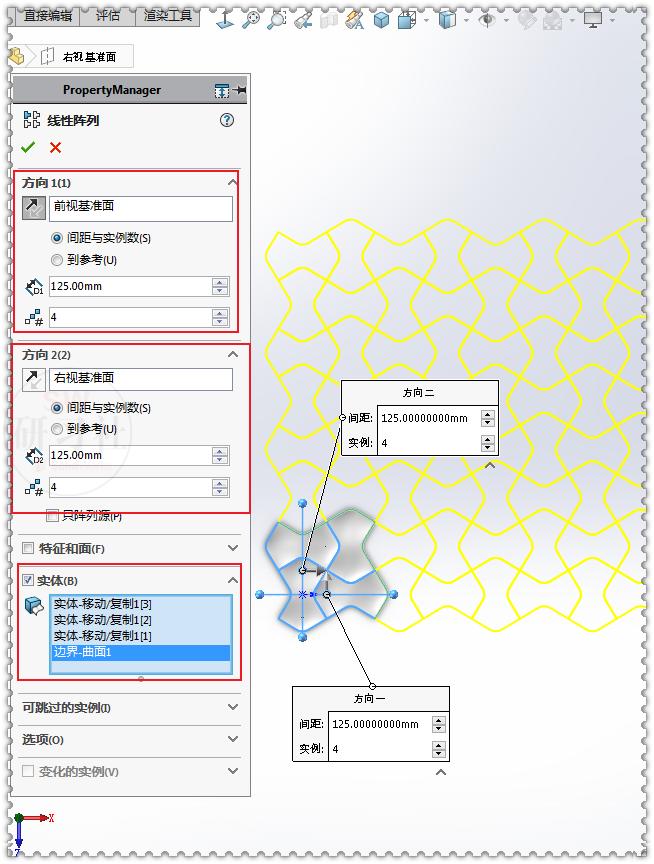

6.【线性阵列】方向一：前视基准面；方向二：右视基准面；间距：125；数量：4个。

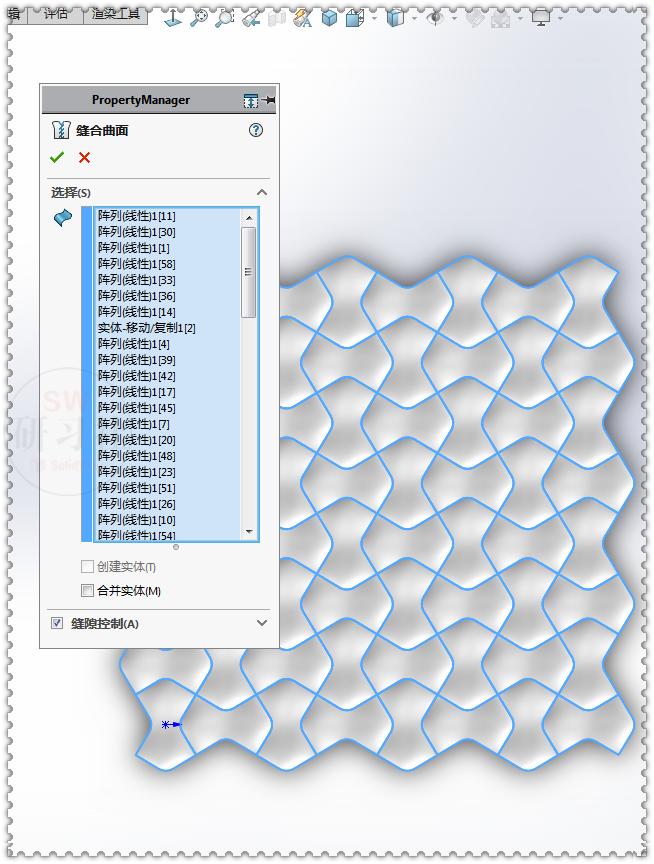

7.【曲面缝合】。

8.【上视基准面】画矩形。

9.【曲面剪裁】移除选择：紫色面。

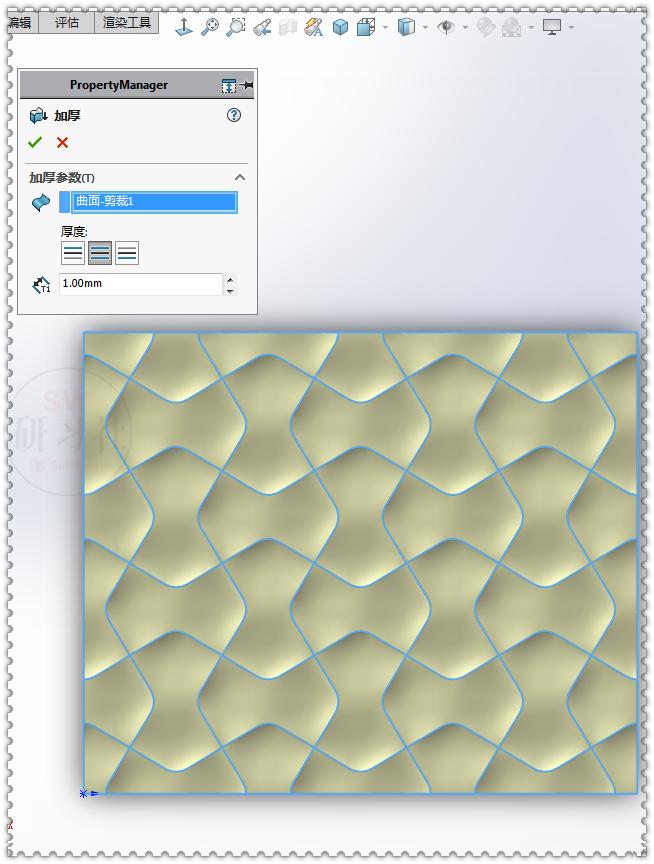

10.【加厚】1 。

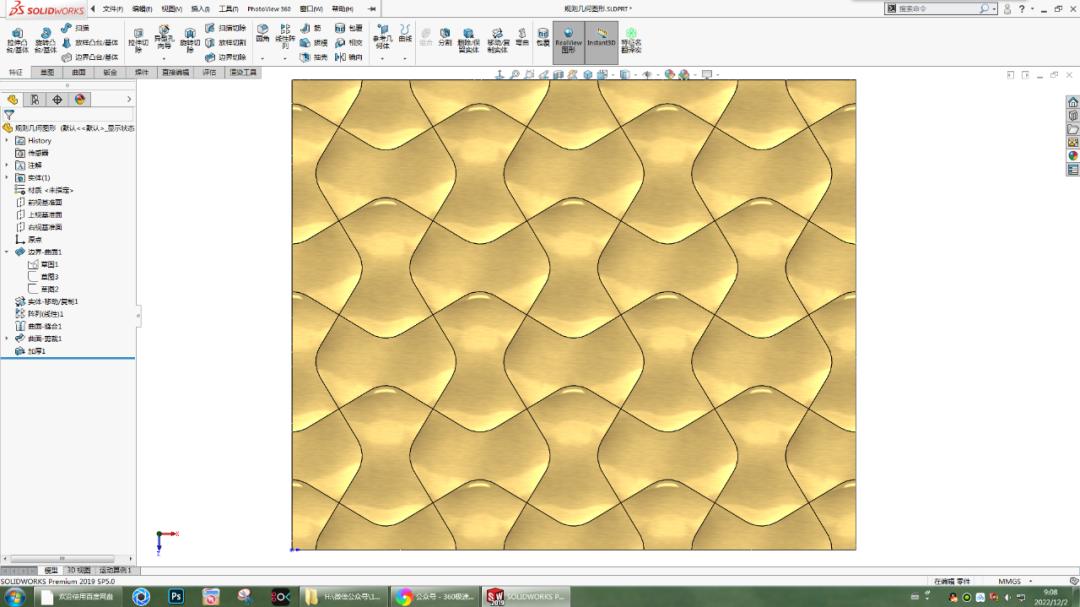

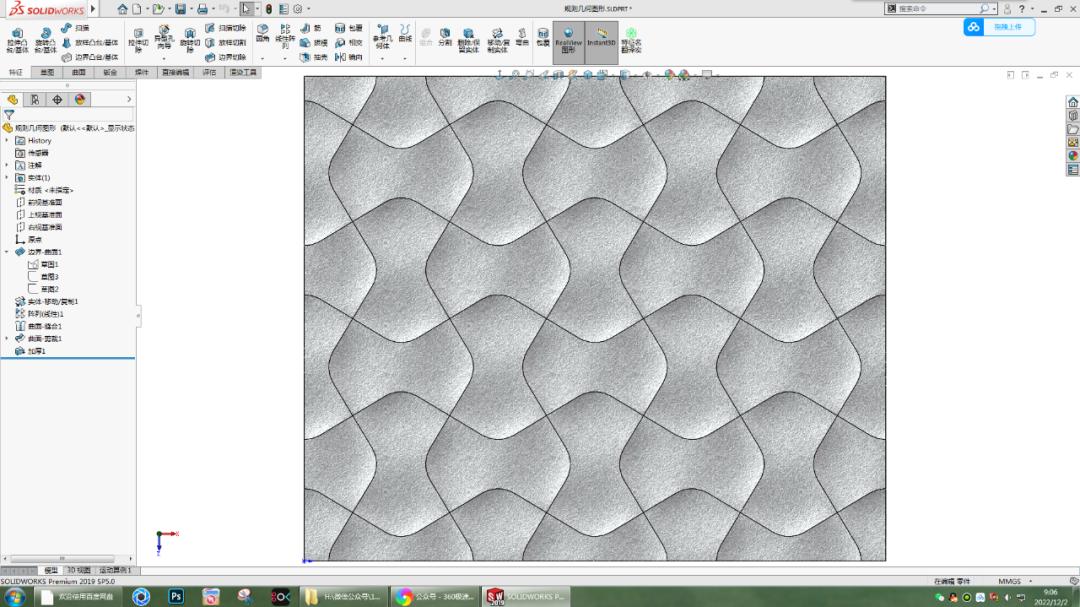

11.完成。
