一、分析与说明
1.1、动手绘制之前先观察原图，包括尺寸标注，理清各个图形元素之间的几何关系，只有这样才能整理出绘制思路。
1.2、绘制有规律排列的相同对象，首选“阵列”命令。
1.3、如果已知一个圆与另外两个已确定位置的对象相切，并且圆心落在一条定直线上，那么首选“相切、相切、垂直”三点方式绘制该圆。
1.4、学会绘制正多边形。
1.5、如果已知一个圆与另外两个已经确定位置的对象相切，并且半径已经给定，那么首选“相切、相切、半径”方式绘制该圆。
1.6、如果绘制两个圆的公切圆时不知道该怎样捕捉“递延切点”，看下面这个教程，有详细讲解和实例演示。
绘制两圆的各种公切圆 CAD 制图 AutoCAD 实战教程 机械制图 工程制图
20220418_01
二、纯几何方法详细绘制步骤
2.1、命令行输入“L”后回车，启用“直线”命令。
20220418_01

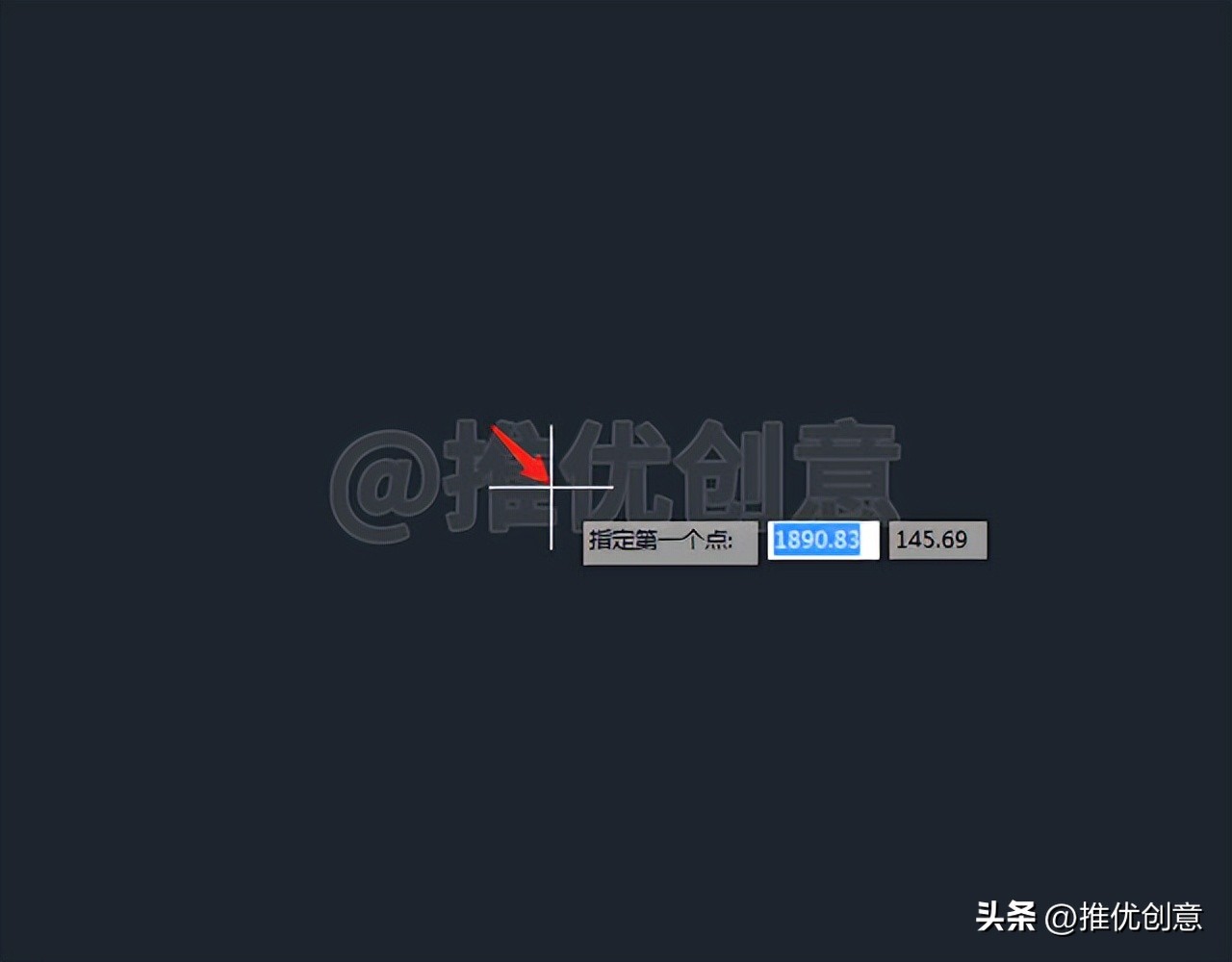

2.2、在绘图区任意位置单击拾取一点作为直线的第一个点。

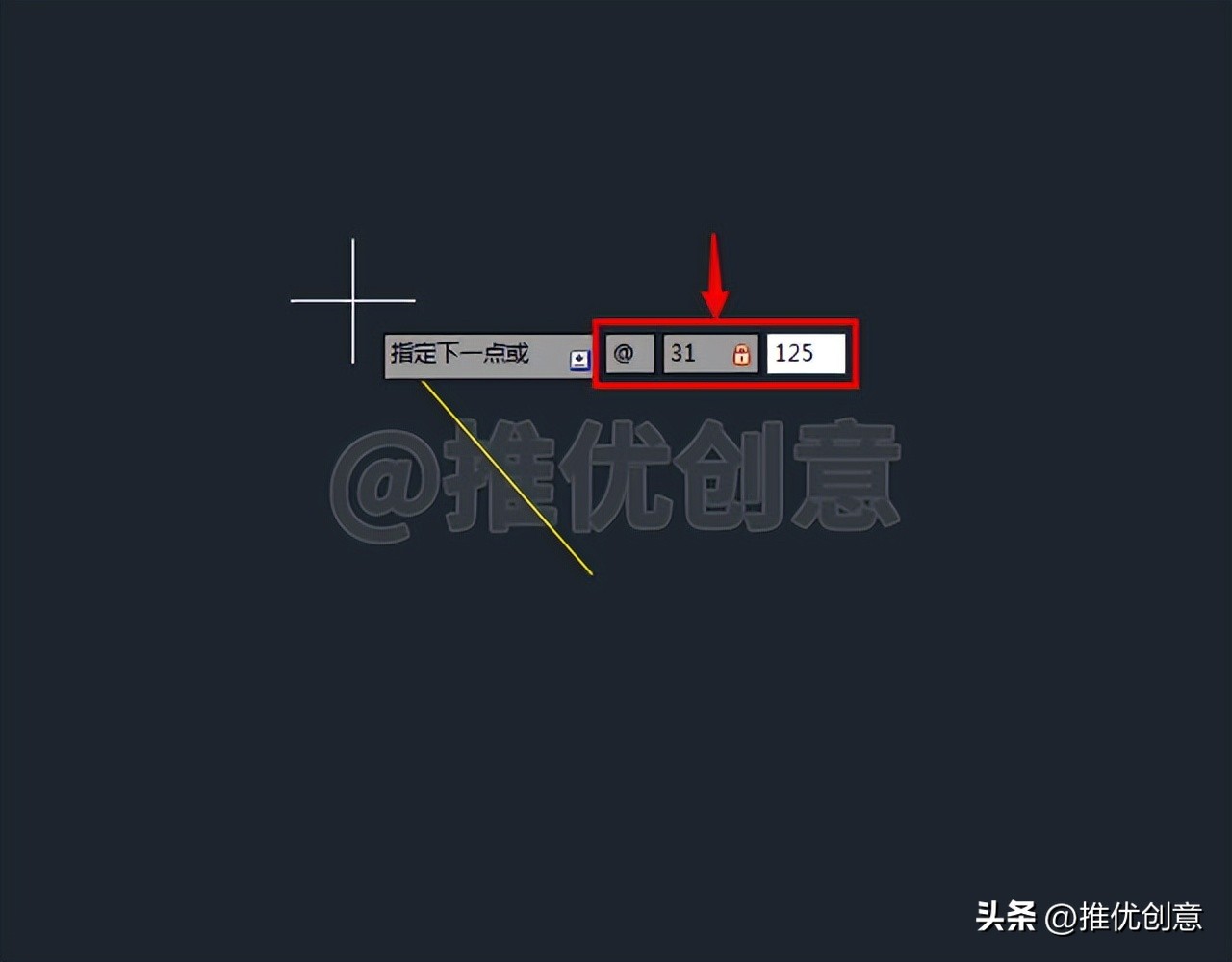

2.3、输入直线下一点的相对极坐标值“@31<125”后回车。

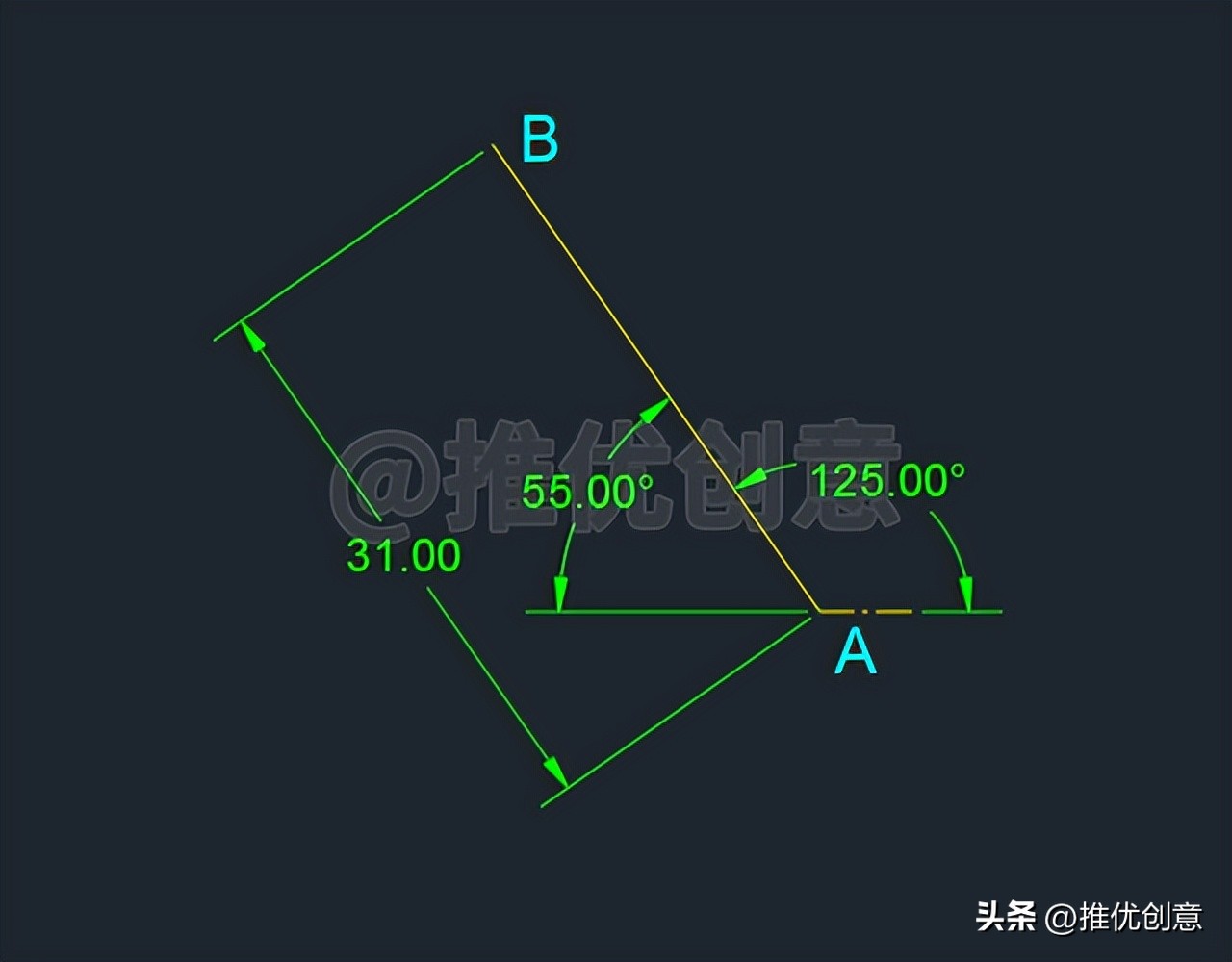

2.4、再次回车，退出“直线”命令，这样就绘制出了一条长度为31个单位的黄色线段AB，与水平线的夹角为125°。
2.5、命令行输入“C”后回车，启用“圆”命令，捕捉端点A为圆心，绘制一个直径为43个单位的黄色圆A。

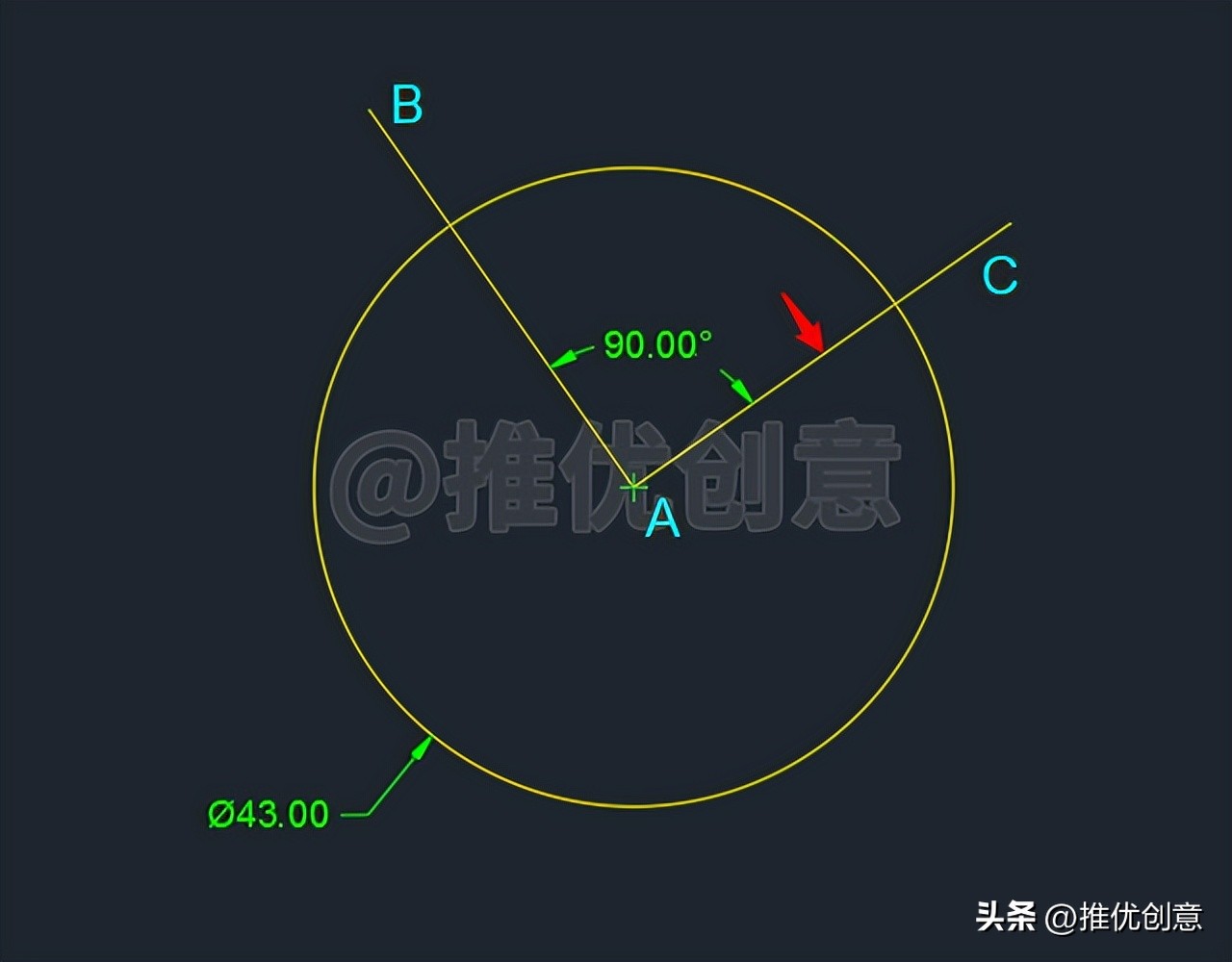

2.6、选中黄色线段AB，命令行输入“RO”后回车，启用“旋转”命令，捕捉圆心A作为旋转的基点，输入“C”后回车，选择复制，输入旋转的角度值“-90”后回车，这样就绘制出了垂直于黄色线段AB的黄色线段AC。
（此步骤也可以用夹点操作。）

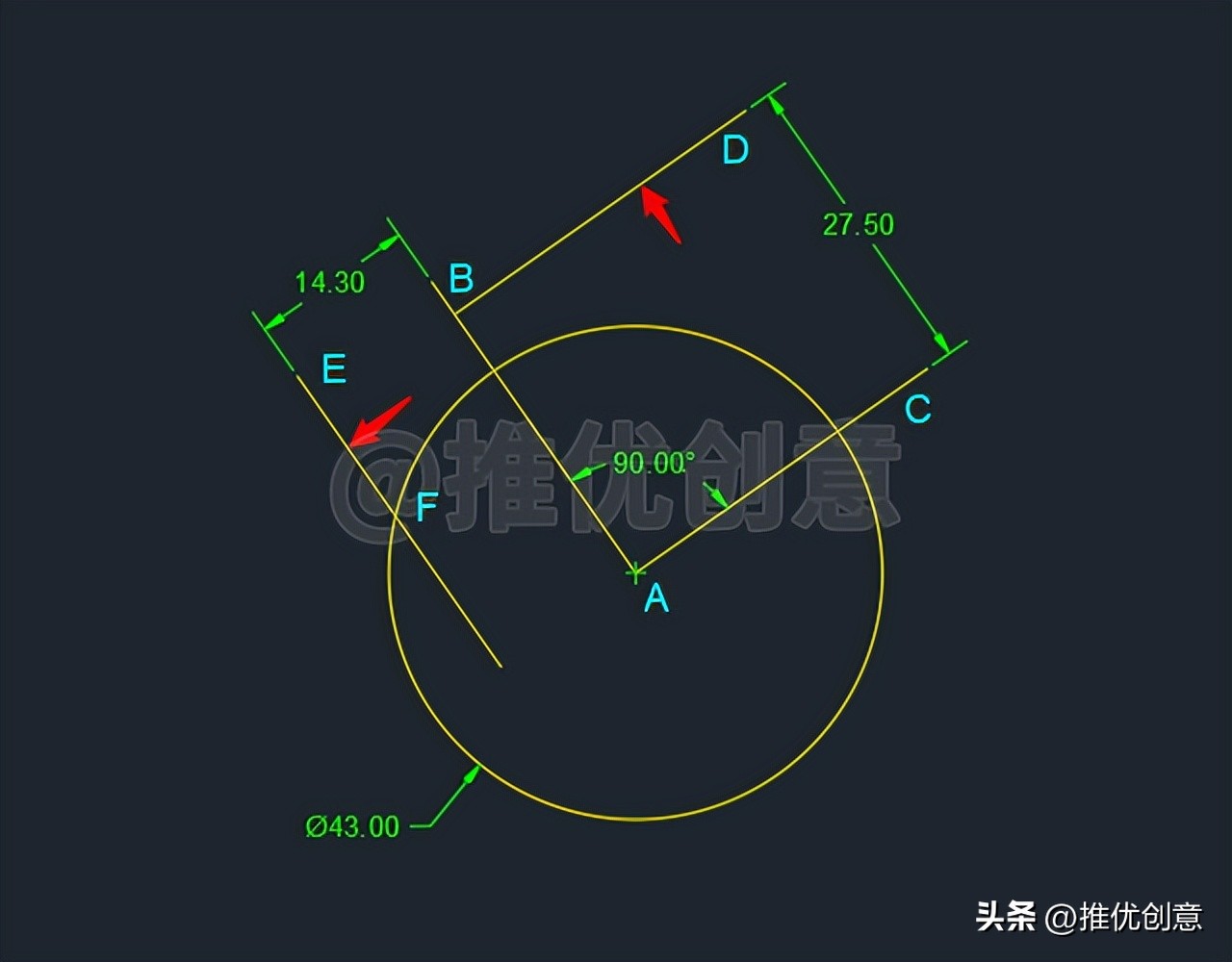

2.7、命令行输入“O”后回车，启用“偏移”命令，进行以下偏移操作。
将黄色线段AC向上偏移27.50个单位，得到黄色线段BD。
将黄色线段AB向左偏移14.30个单位，得到的黄色线段EF与黄色圆A交于点F。

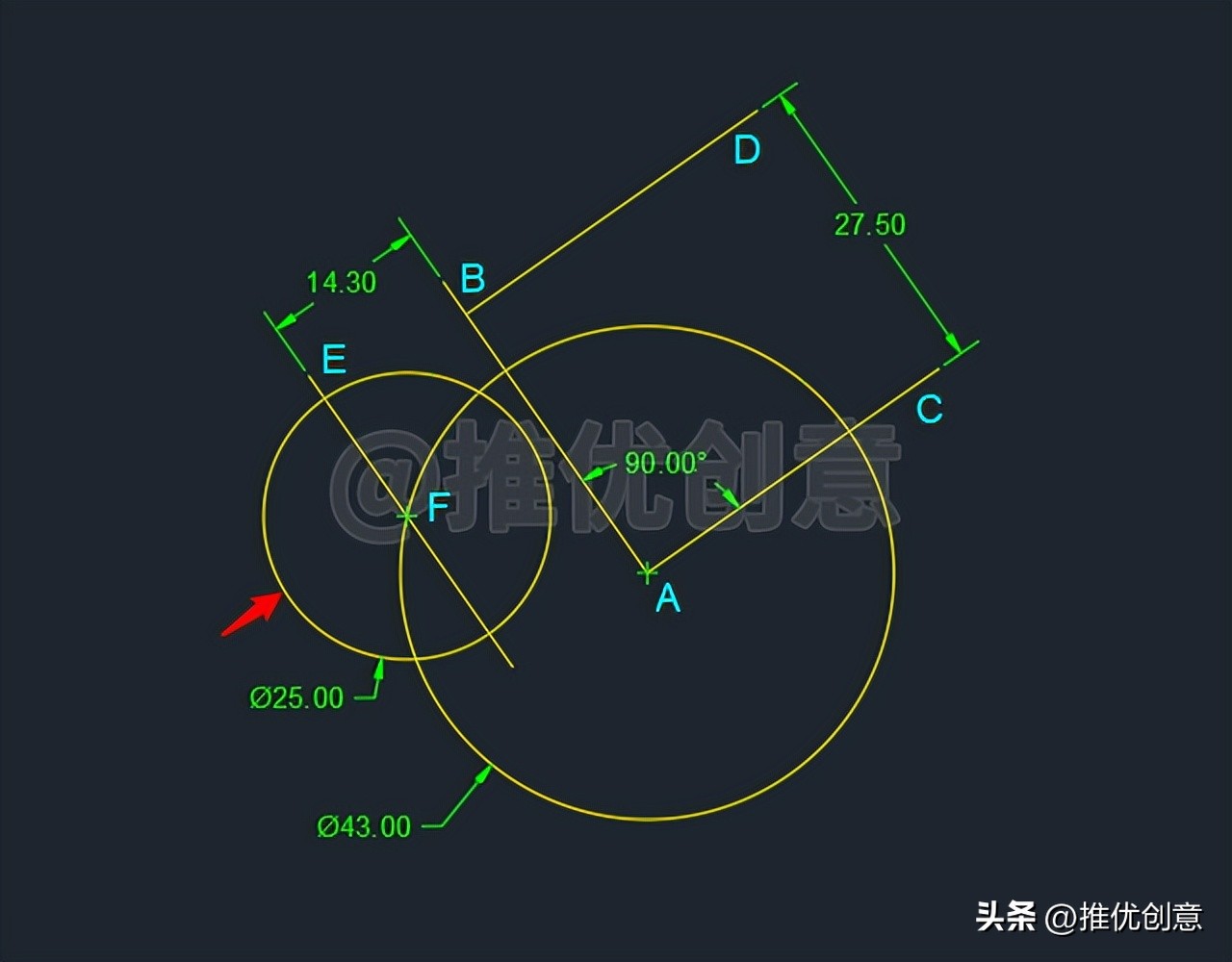

2.8、命令行输入“C”后回车，启用“圆”命令，捕捉交点F为圆心，绘制一个直径为25个单位的黄色圆F。

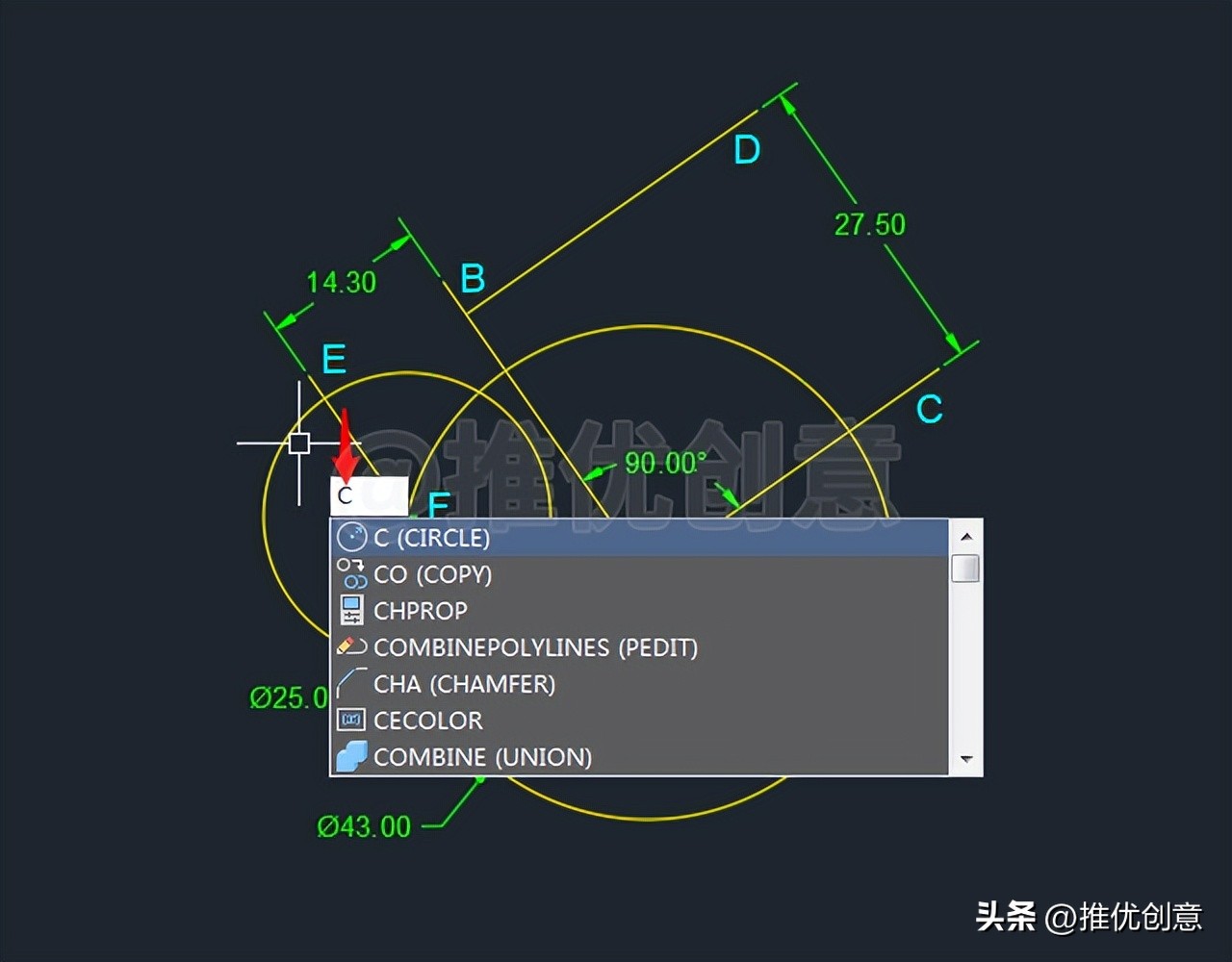

2.9、命令行输入“C”后回车，启用“圆”命令。

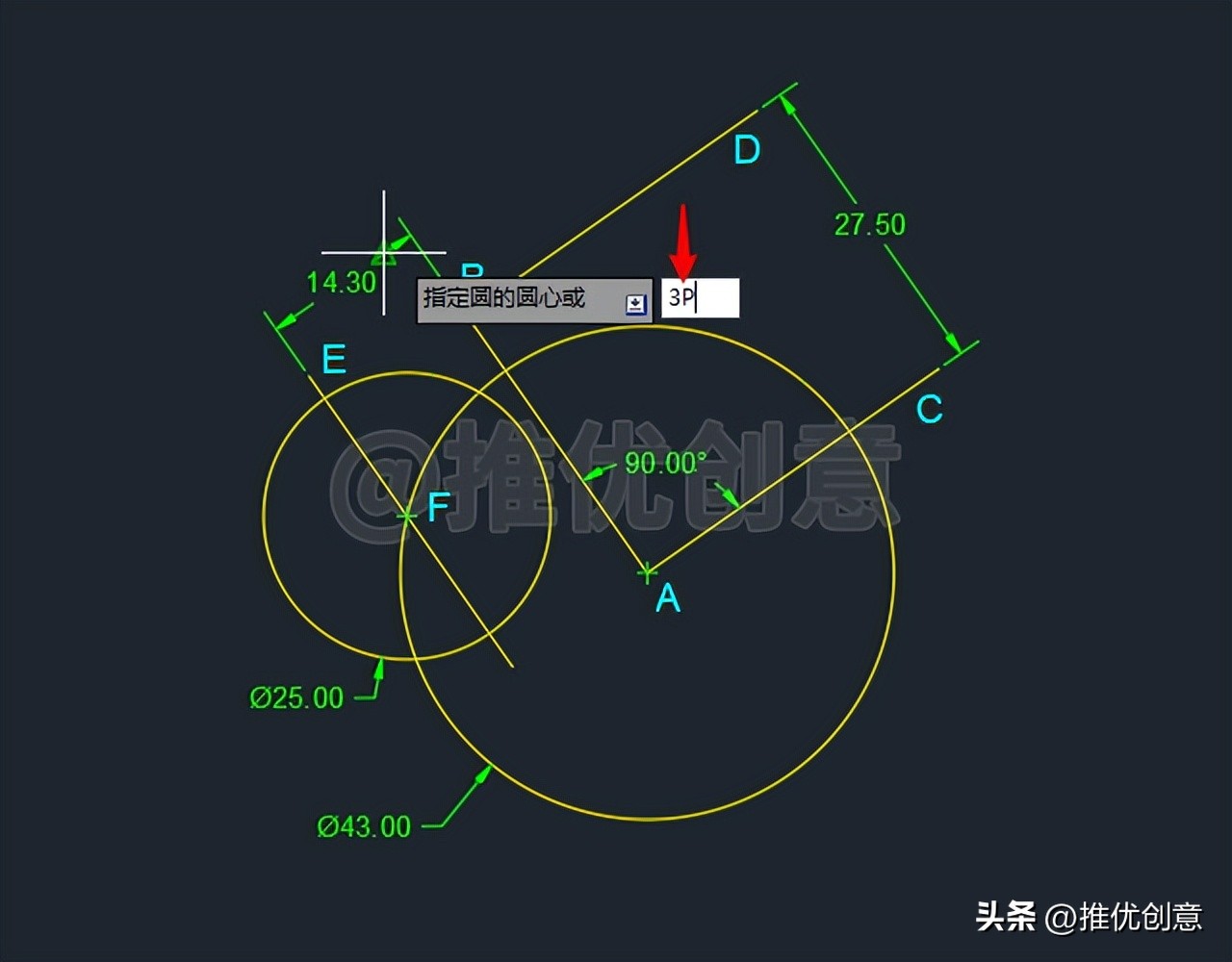

2.10、接着输入“3P”后回车，选择三点方式绘制圆。

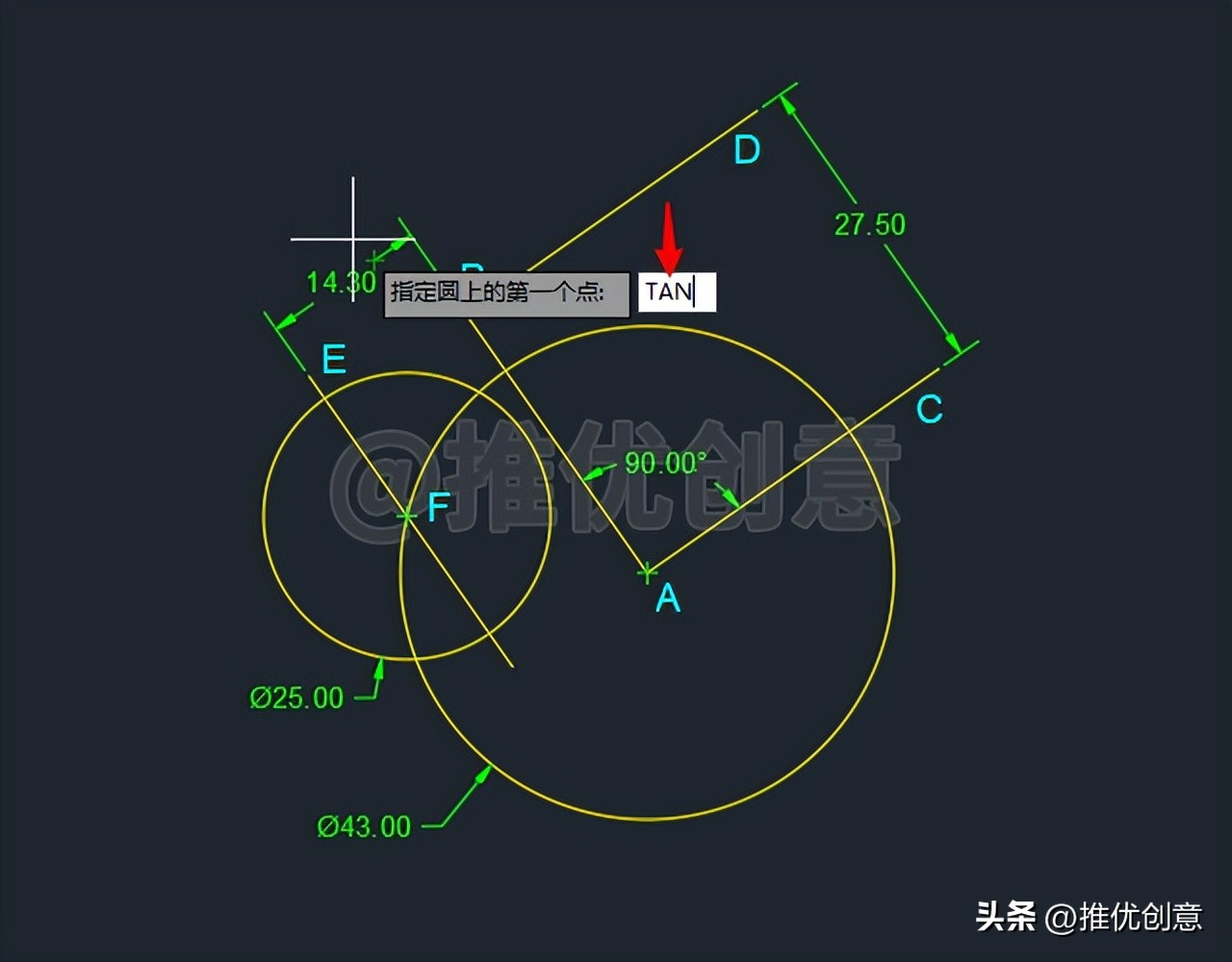

2.11、命令行输入“TAN”后回车，启用捕捉“切点”。

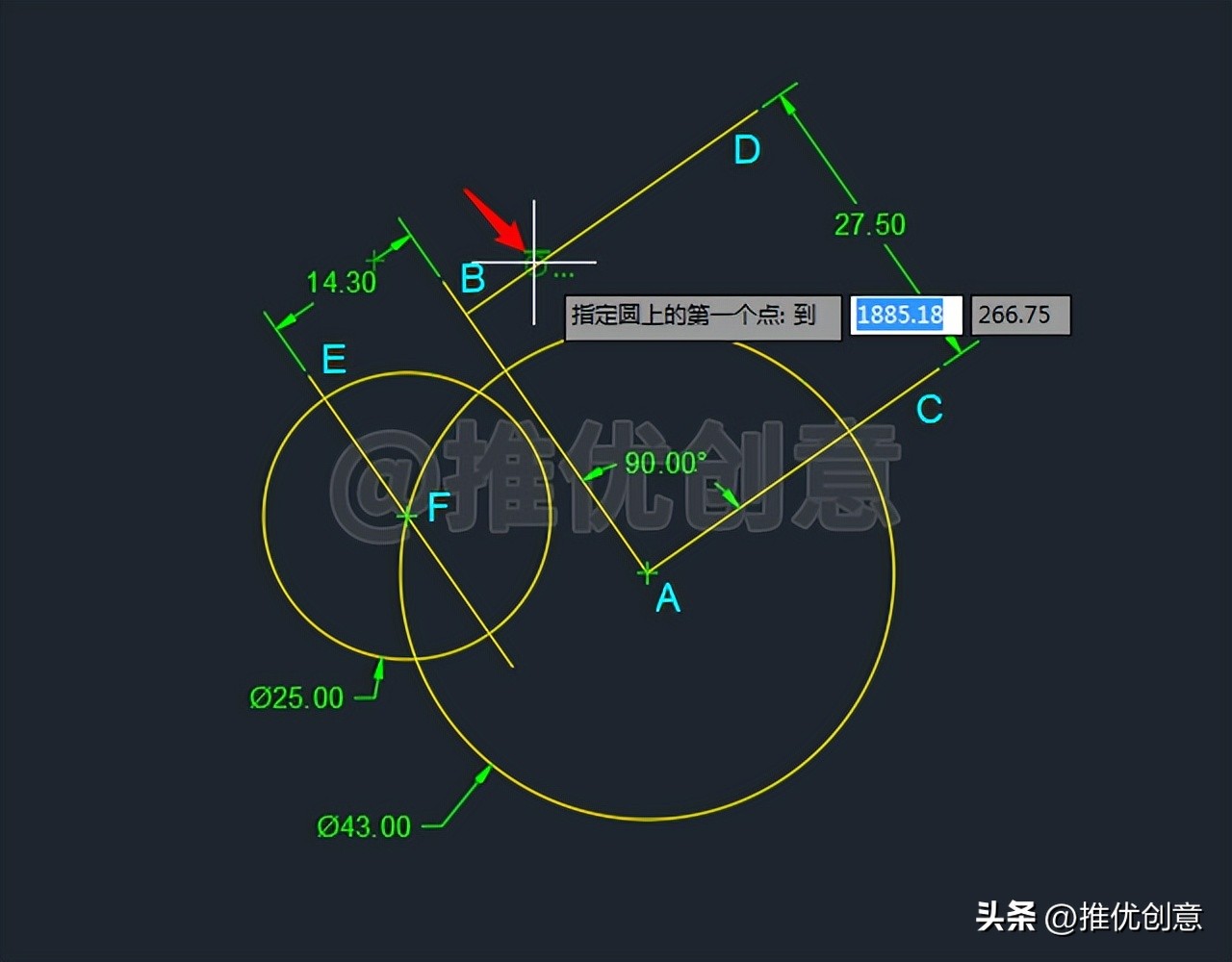

2.12、将光标移到黄色线段BD上，当出现“绿色递延切点标识”时，单击捕捉“该递延切点”作为圆上的第一个点。

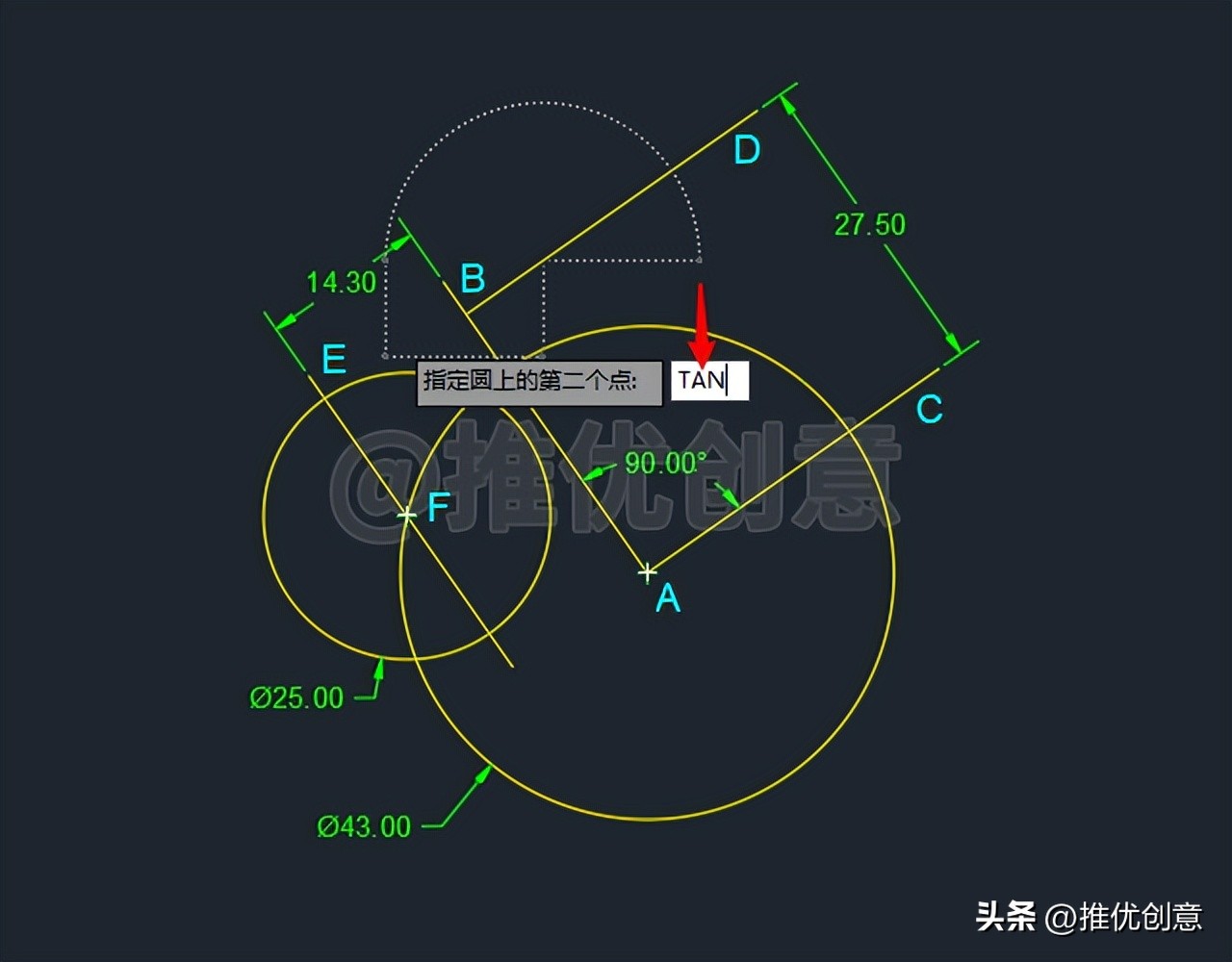

2.13、命令行输入“TAN”后回车，启用捕捉“切点”。

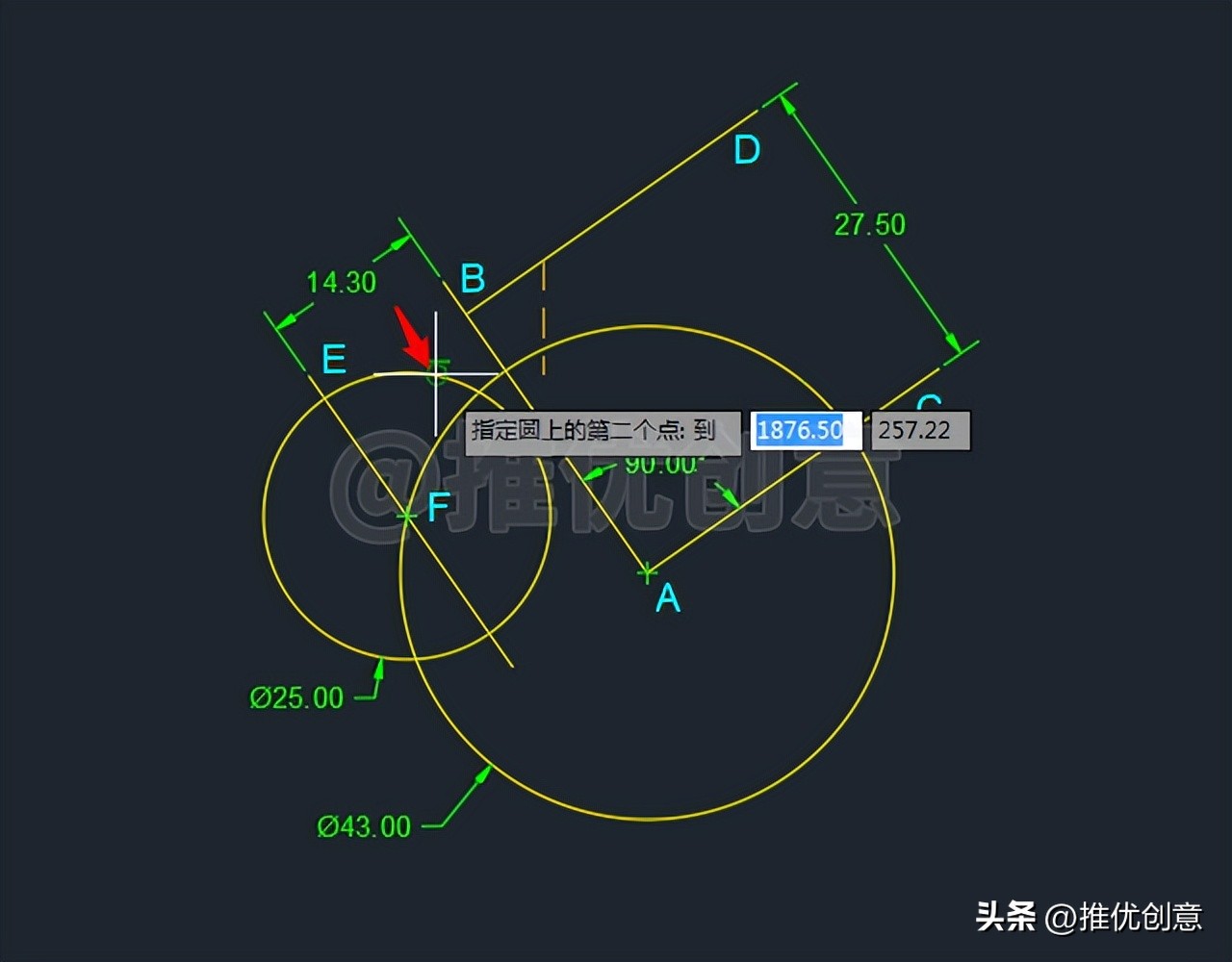

2.14、将光标移到黄色圆F右上角的位置上，当出现“绿色递延切点标识”时，单击捕捉“该递延切点”作为圆上的第二个点。

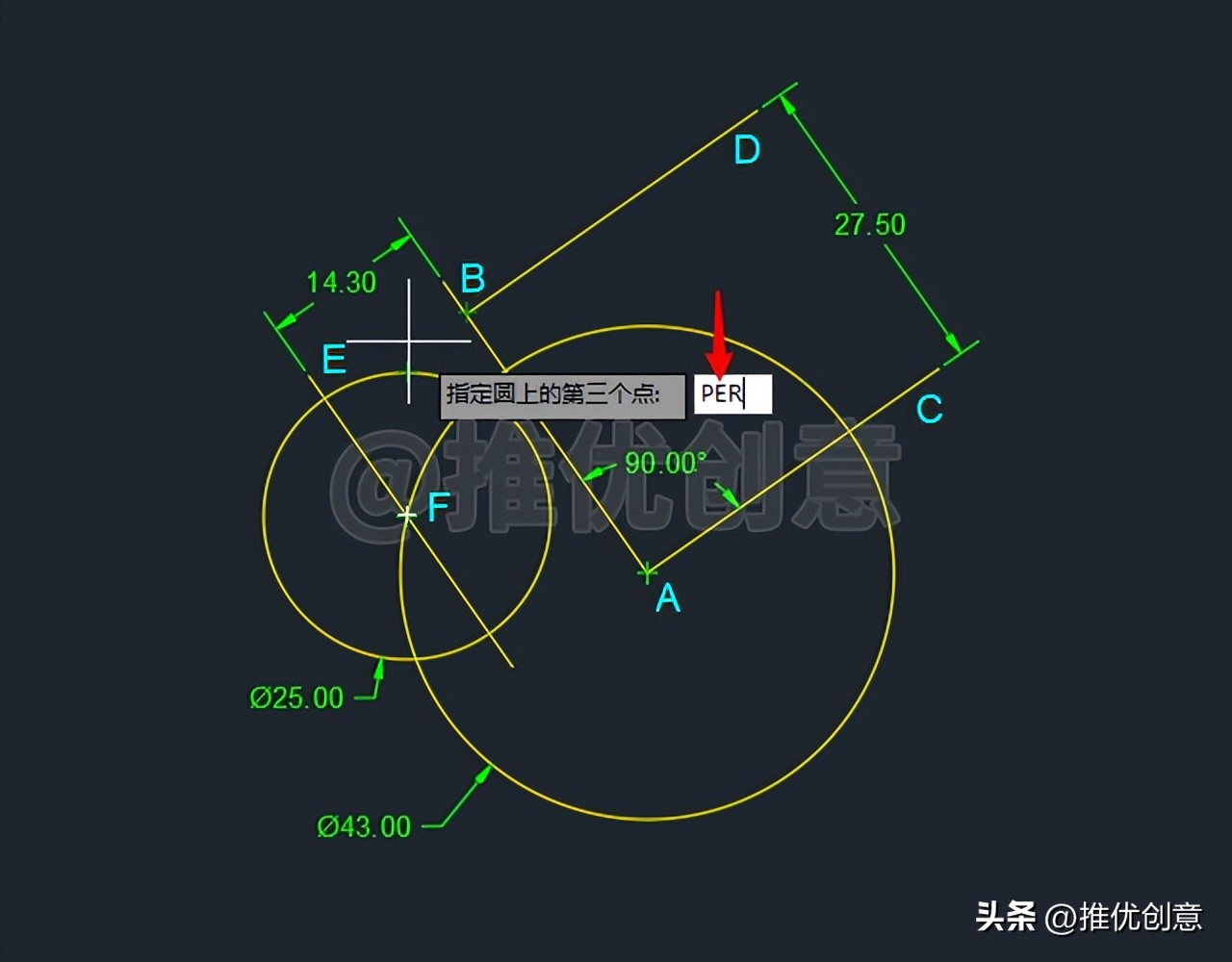

2.15、输入“PER”后回车，启用捕捉“垂足”。

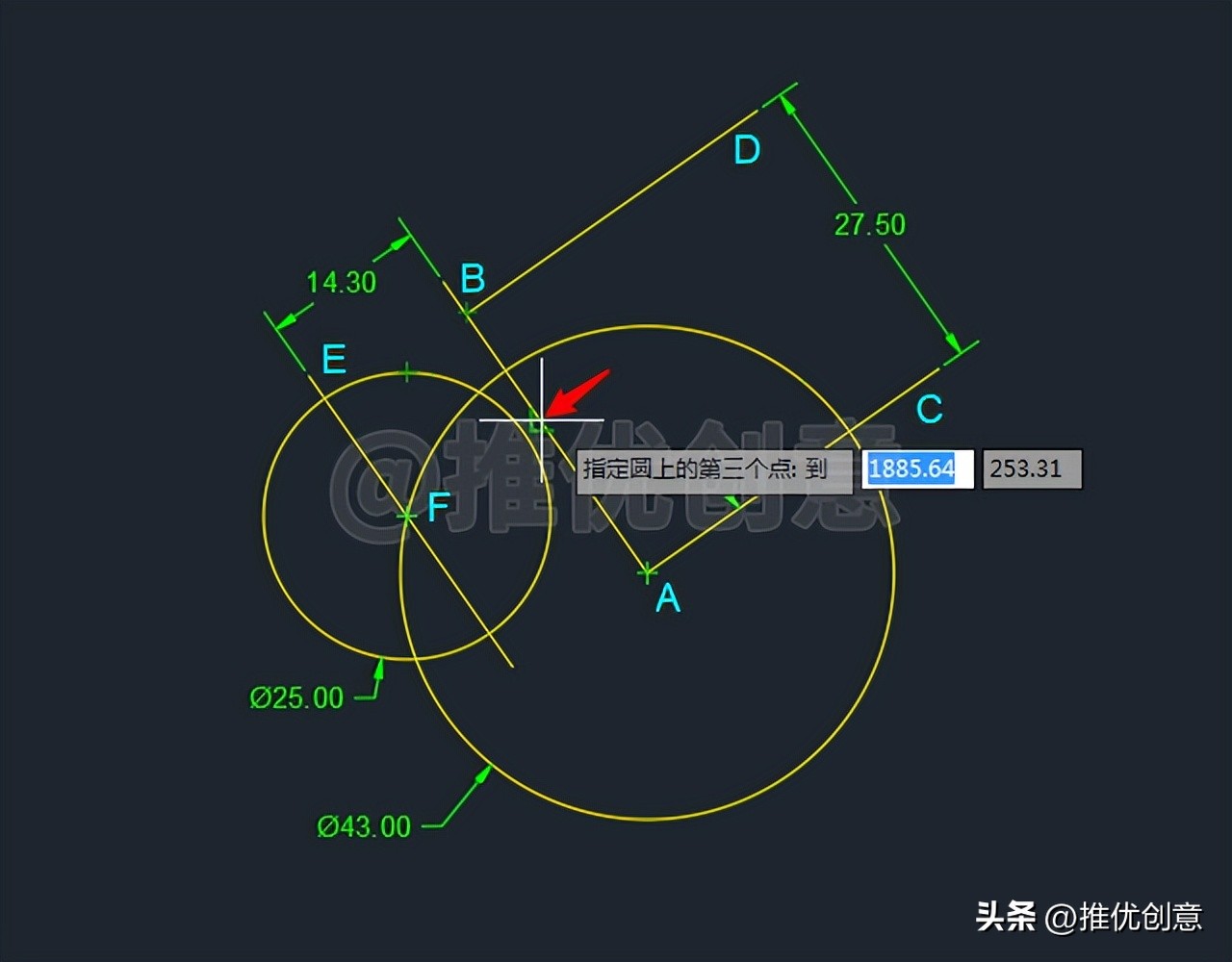

2.16、将光标移到黄色线段AB上，当出现“绿色递延垂足标识”时，单击捕捉“该递延垂足”作为圆上的第三个点。

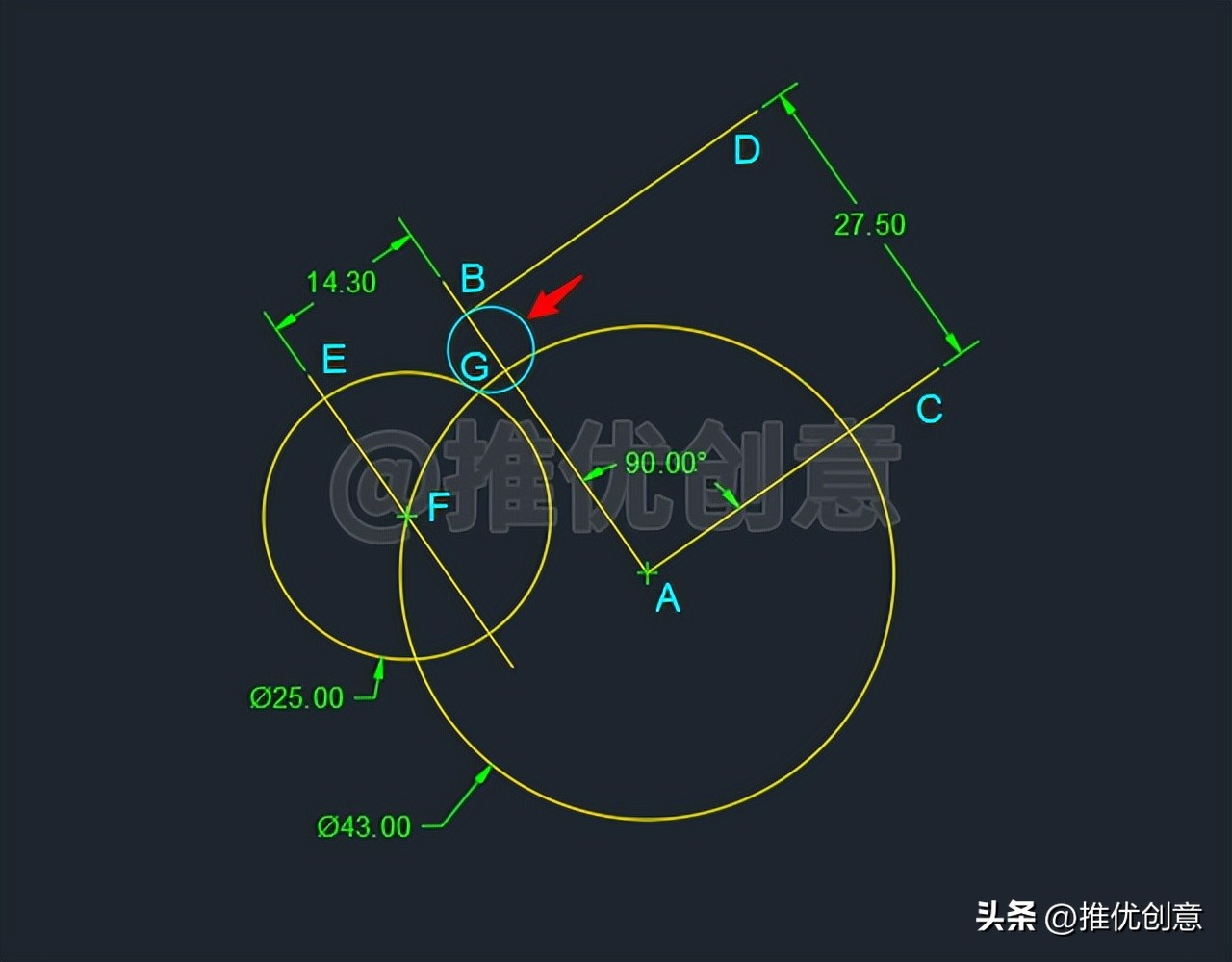

2.17、这样就通过“相切、相切、垂直”三点方式绘制出了一个青色圆G，该圆分别与黄色线段BD、黄色圆F相切，圆心G落在黄色线段AB上，满足原图的要求。

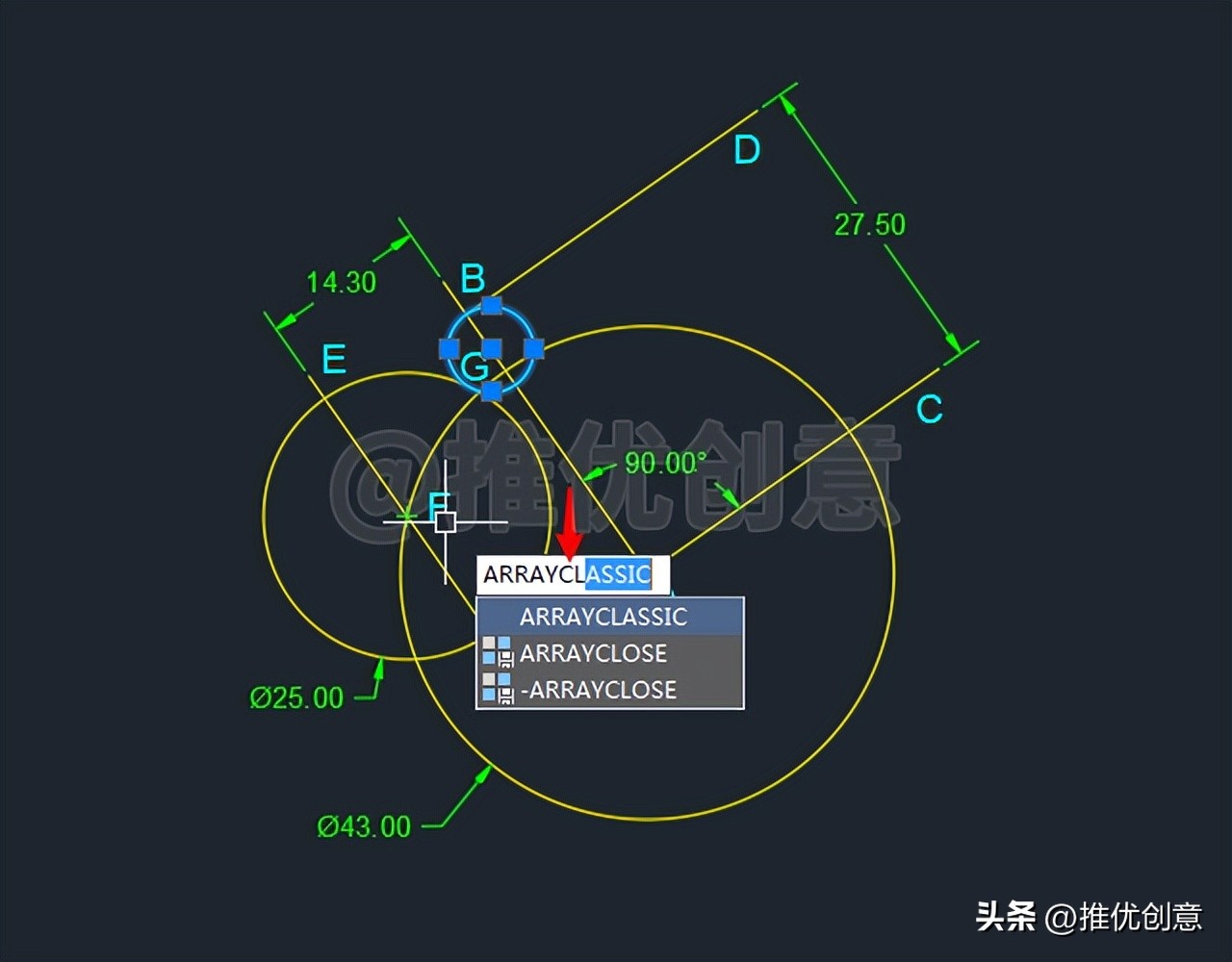

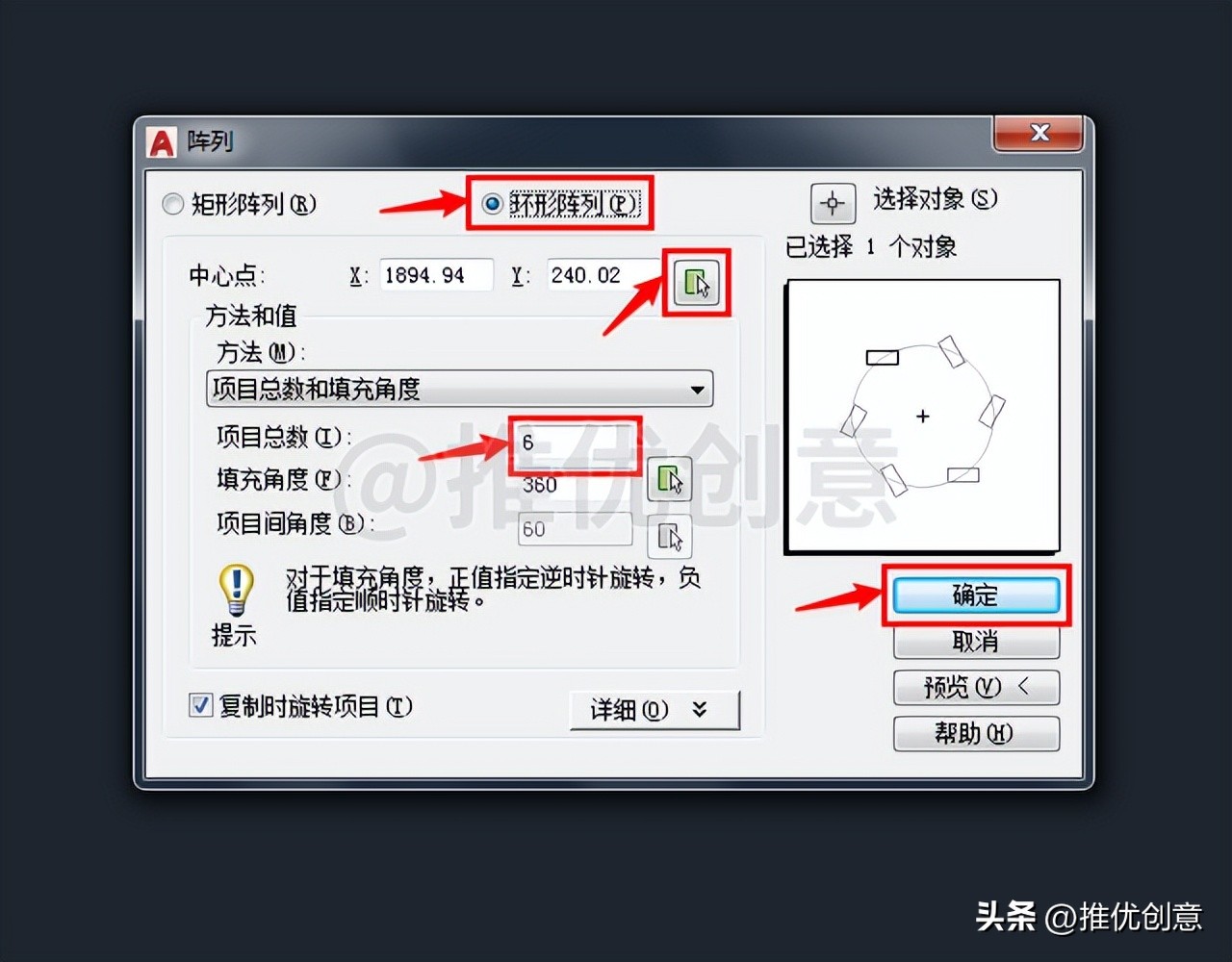

2.18、选中青色圆G，命令行输入“ARRAYCLASSIC”后回车，调出“阵列”对话框。
2.19、点选“环形阵列”；捕捉圆心A作为“环形阵列”的“中心点”；“项目总数”设置为“6”，然后点击“确定”。

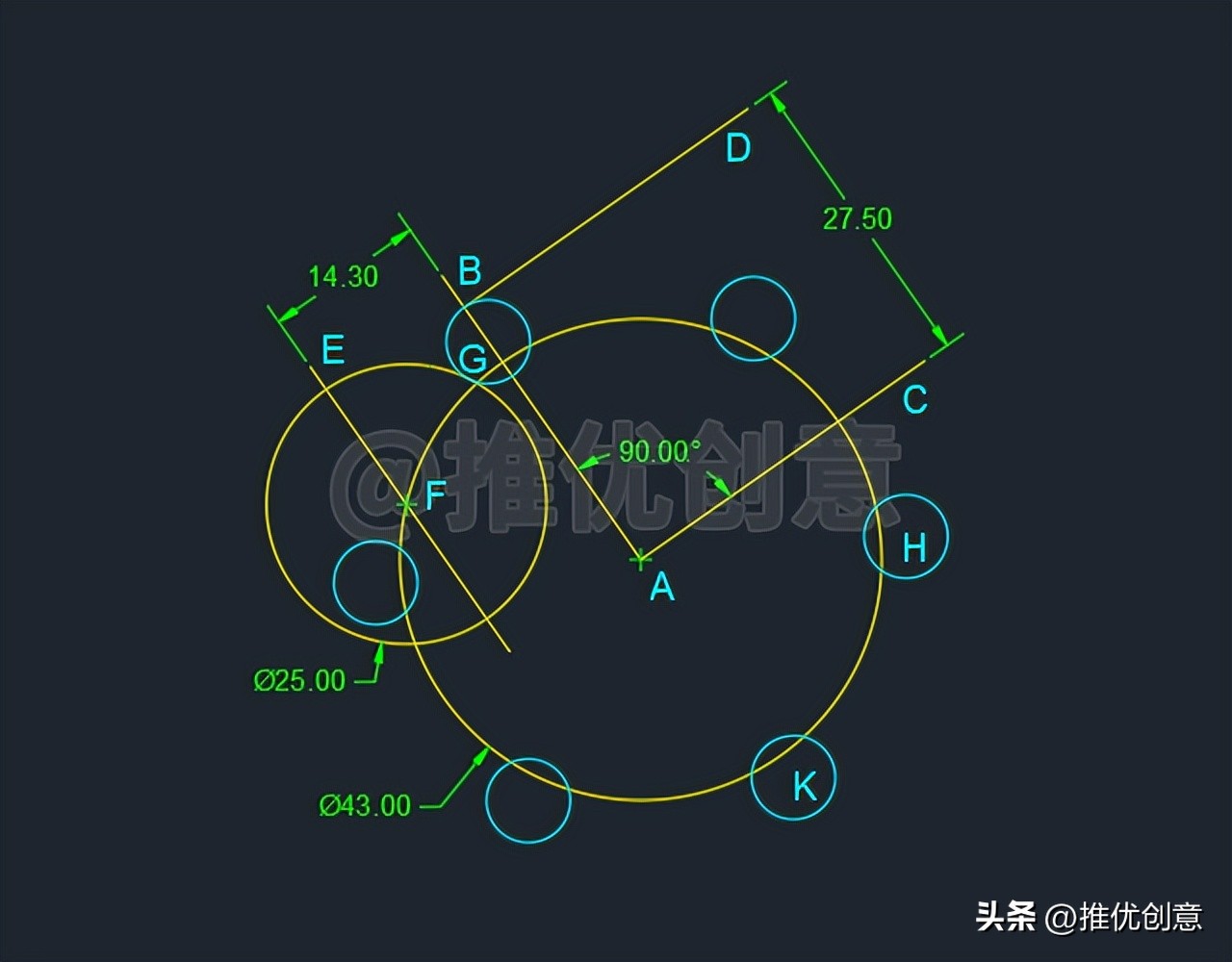

2.20、环形阵列完成后如下图，设右下角的两个青色圆分别为圆H、圆K。

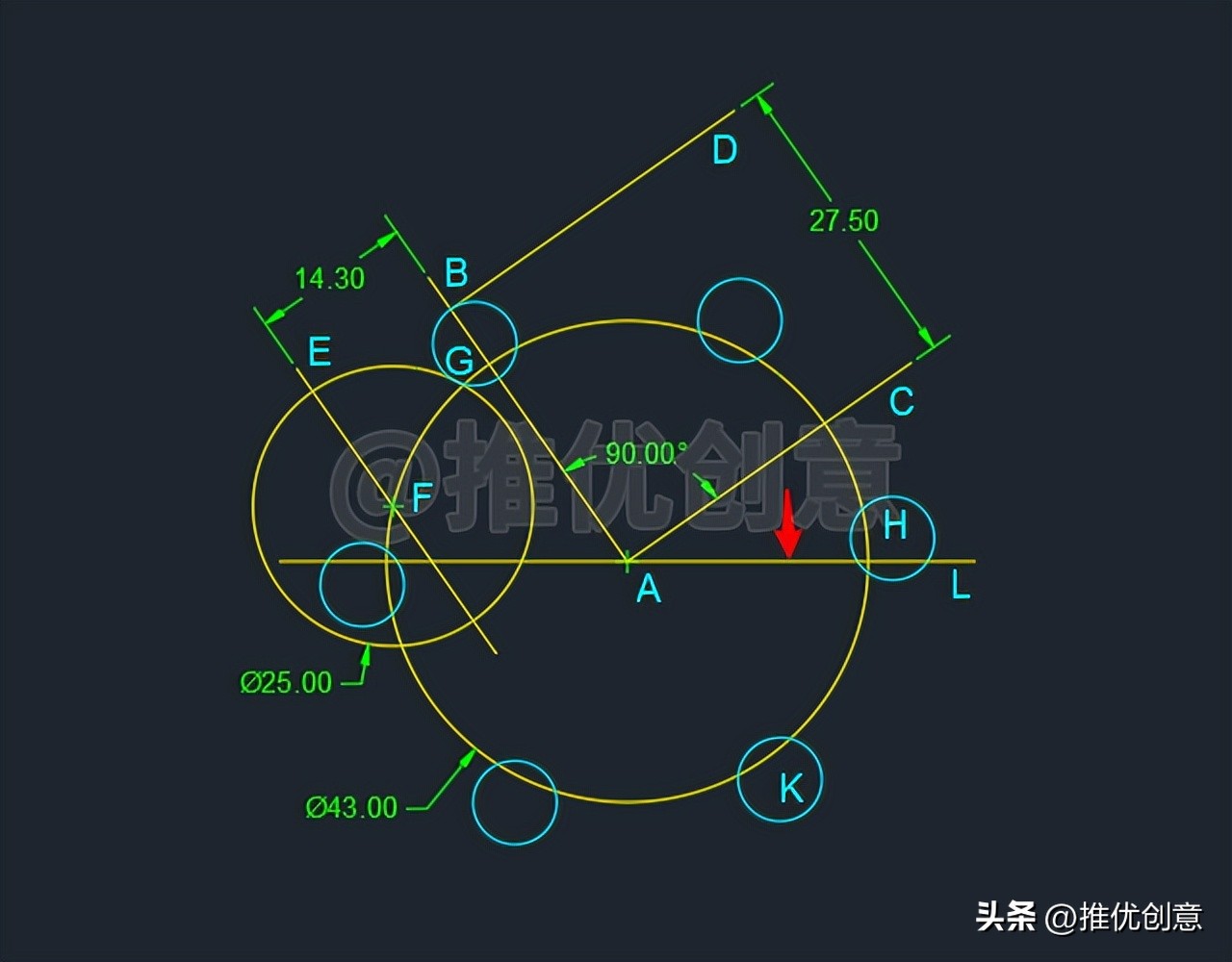

2.21、命令行输入“L”后回车，启用“直线”命令，过圆心A绘制一条黄色水平中心线段AL。

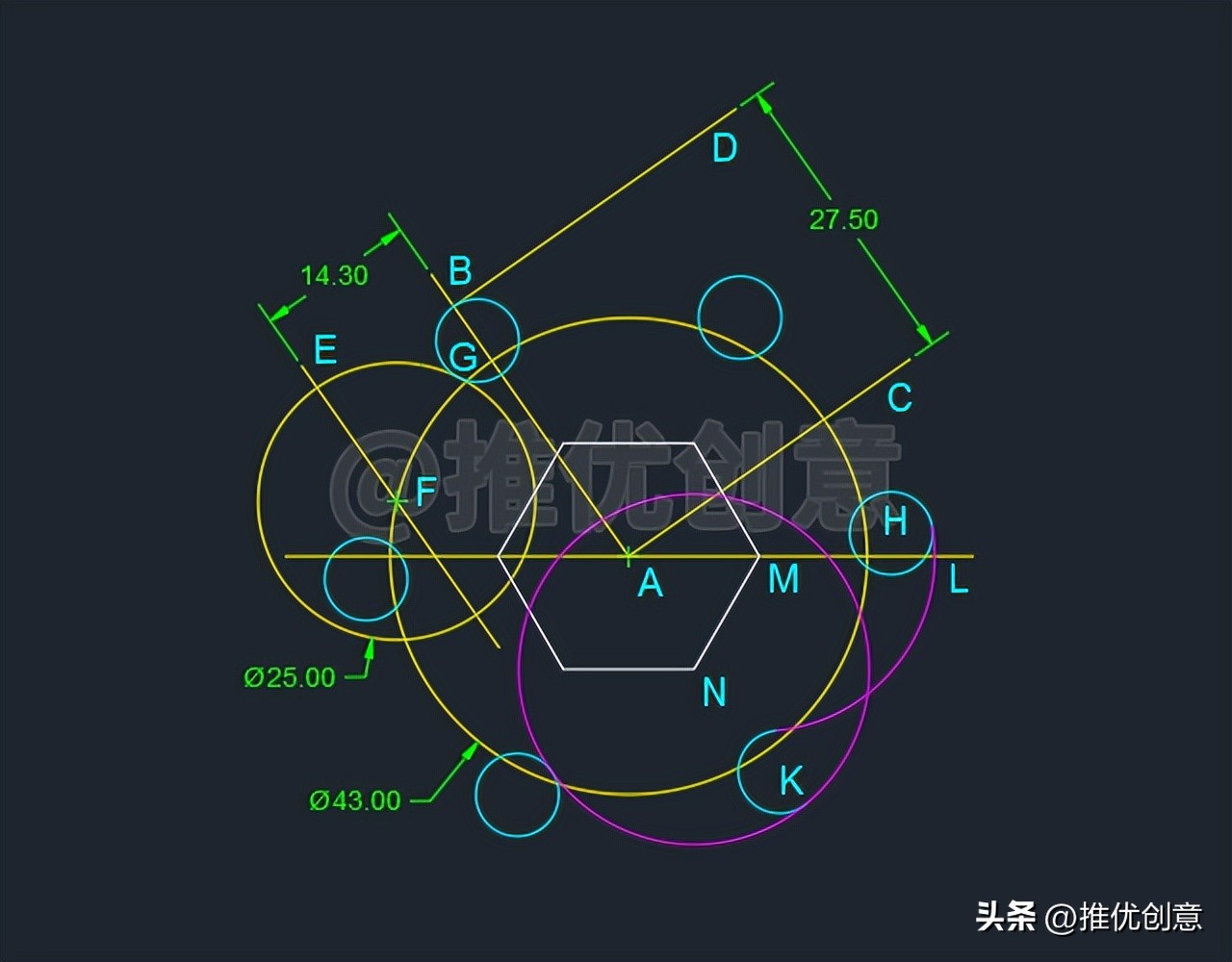

2.22、同样的方法，使用“相切、相切、垂直”方法绘制一个红色圆M，该圆分别与青色圆H、青色圆K相切，圆心M落在黄色水平中心线段AL上。

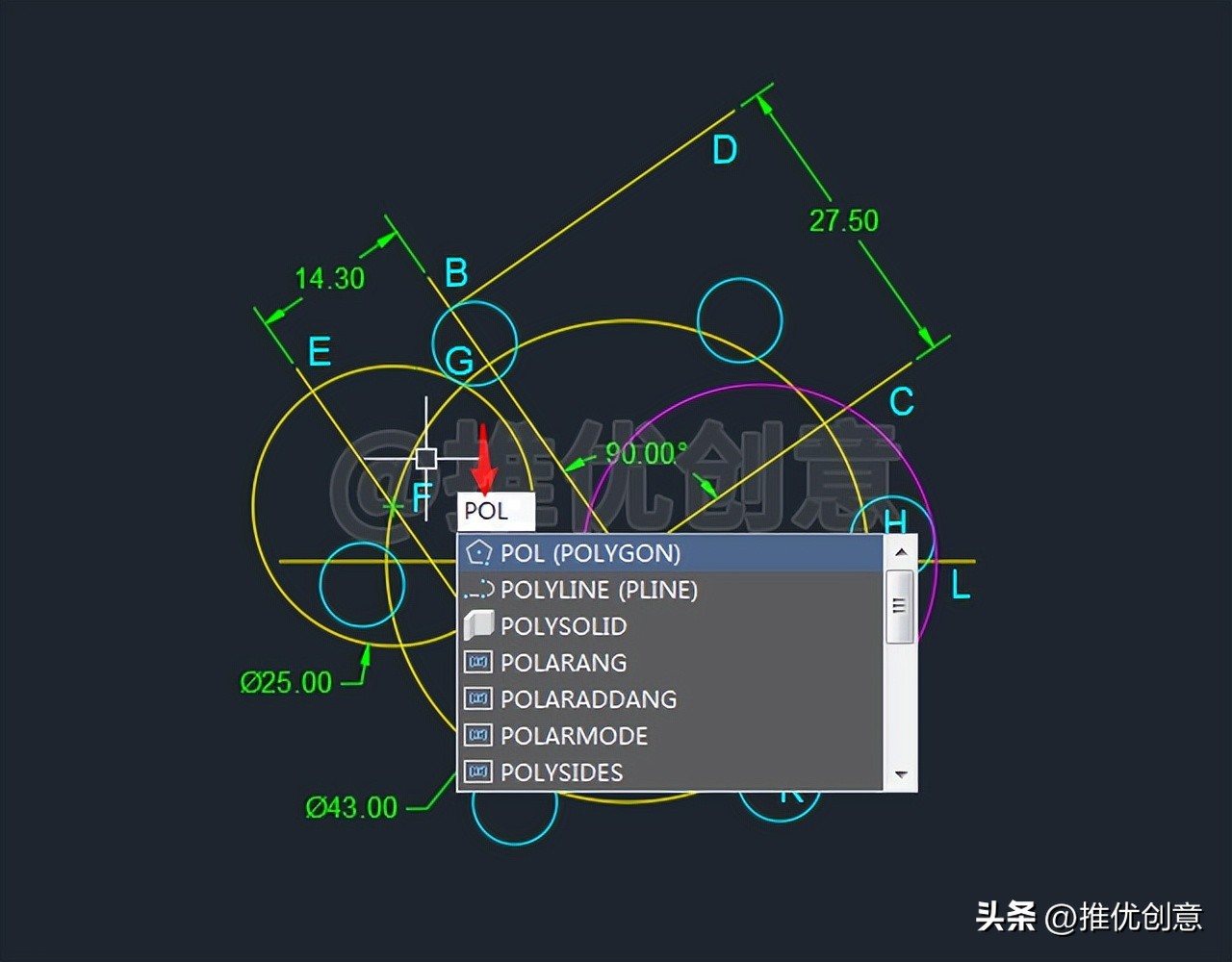

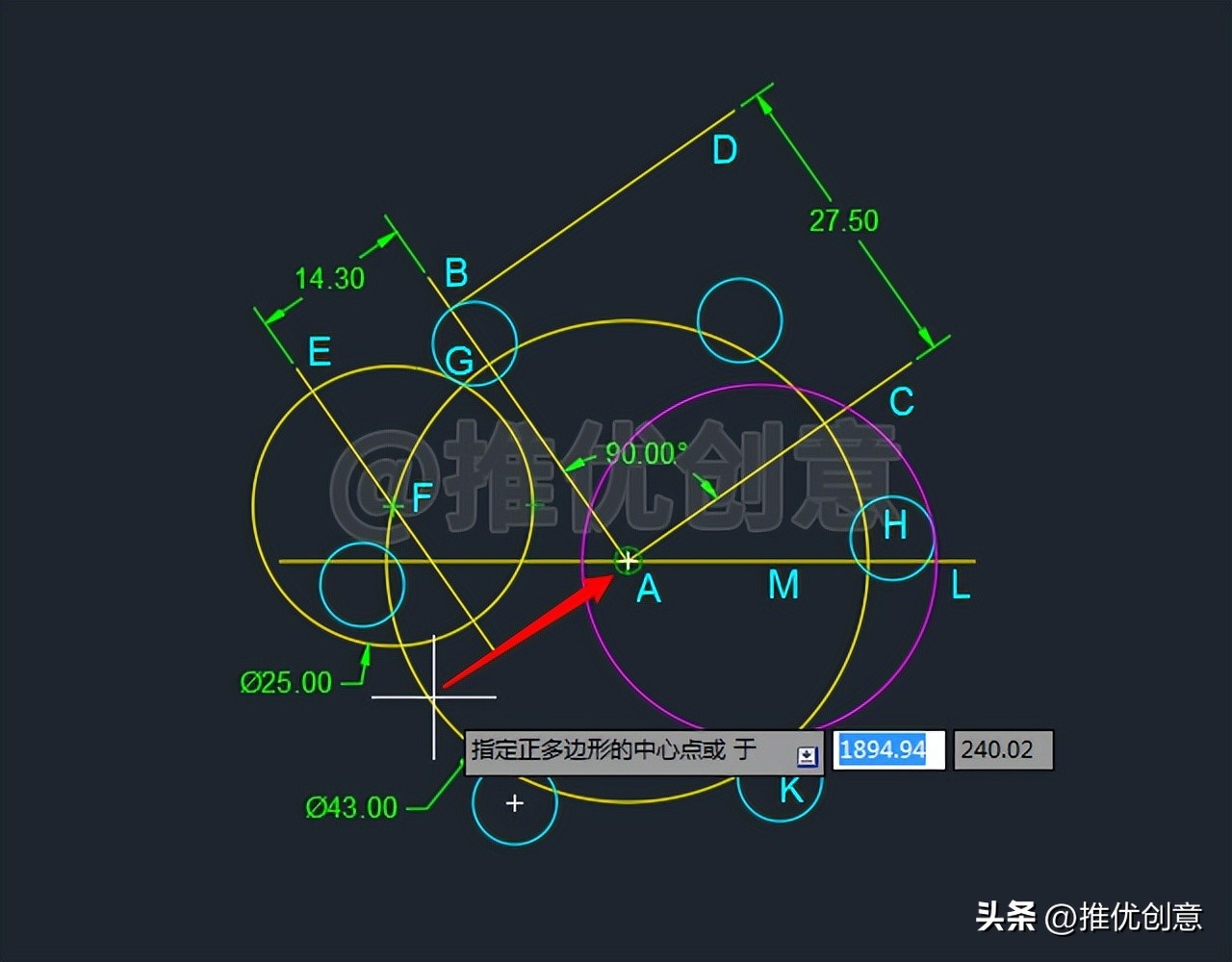

2.23、命令行输入“POL”后回车，启用“多边形”命令。

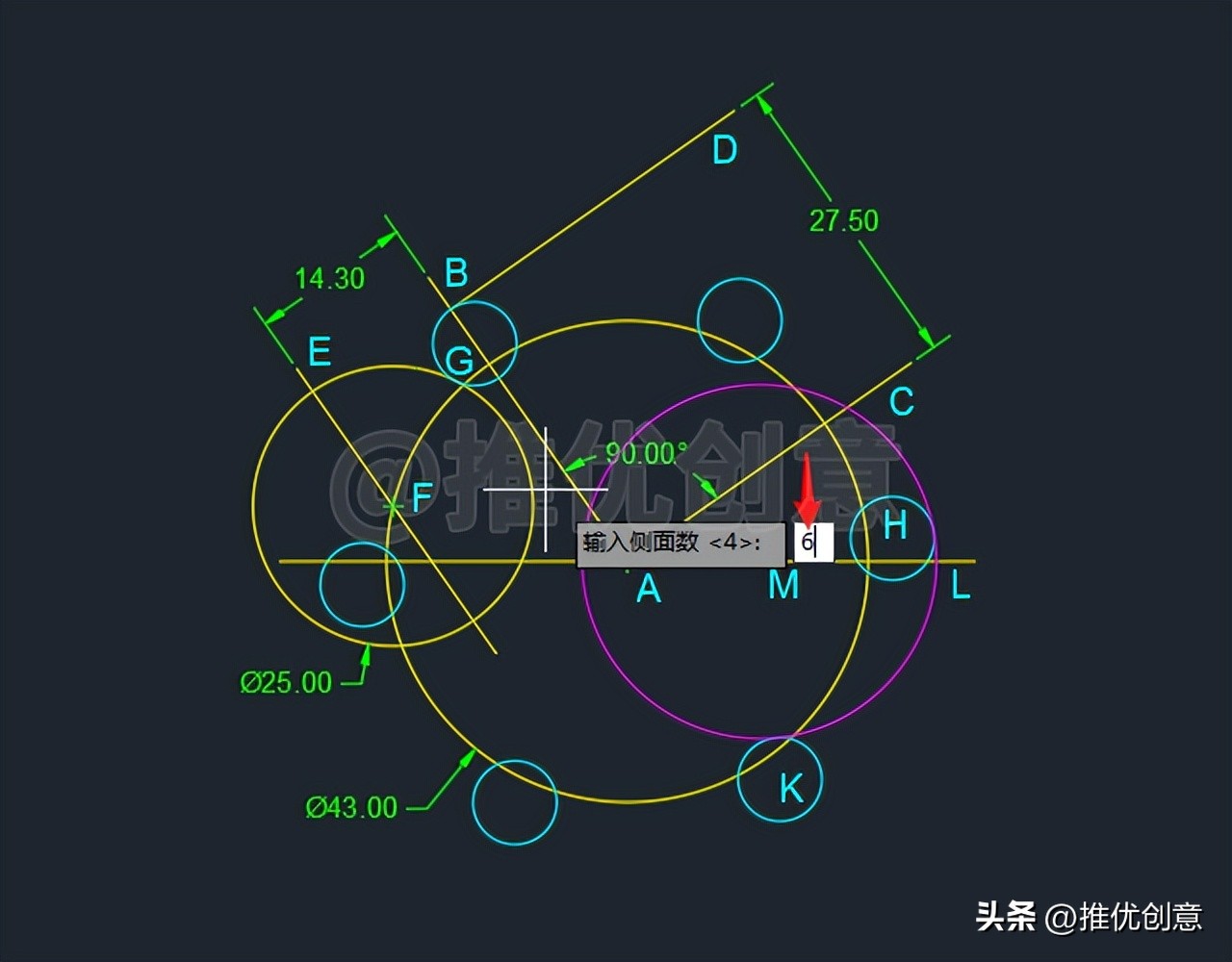

2.24、输入“6”后回车，指定绘制正六边形。
2.25、捕捉圆心A作为正多边形的中心点。

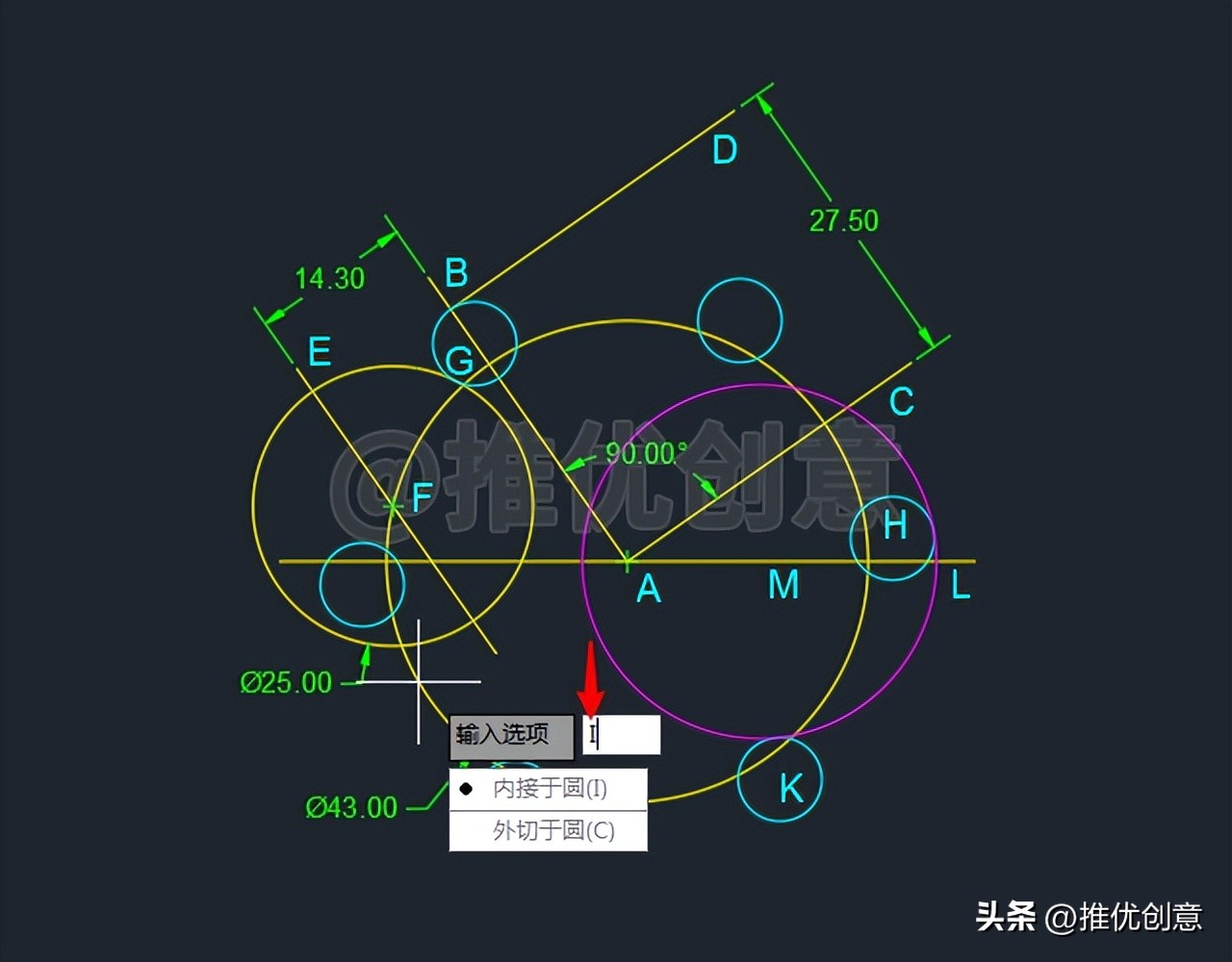

2.26、输入“I”后回车，选择内接于圆。

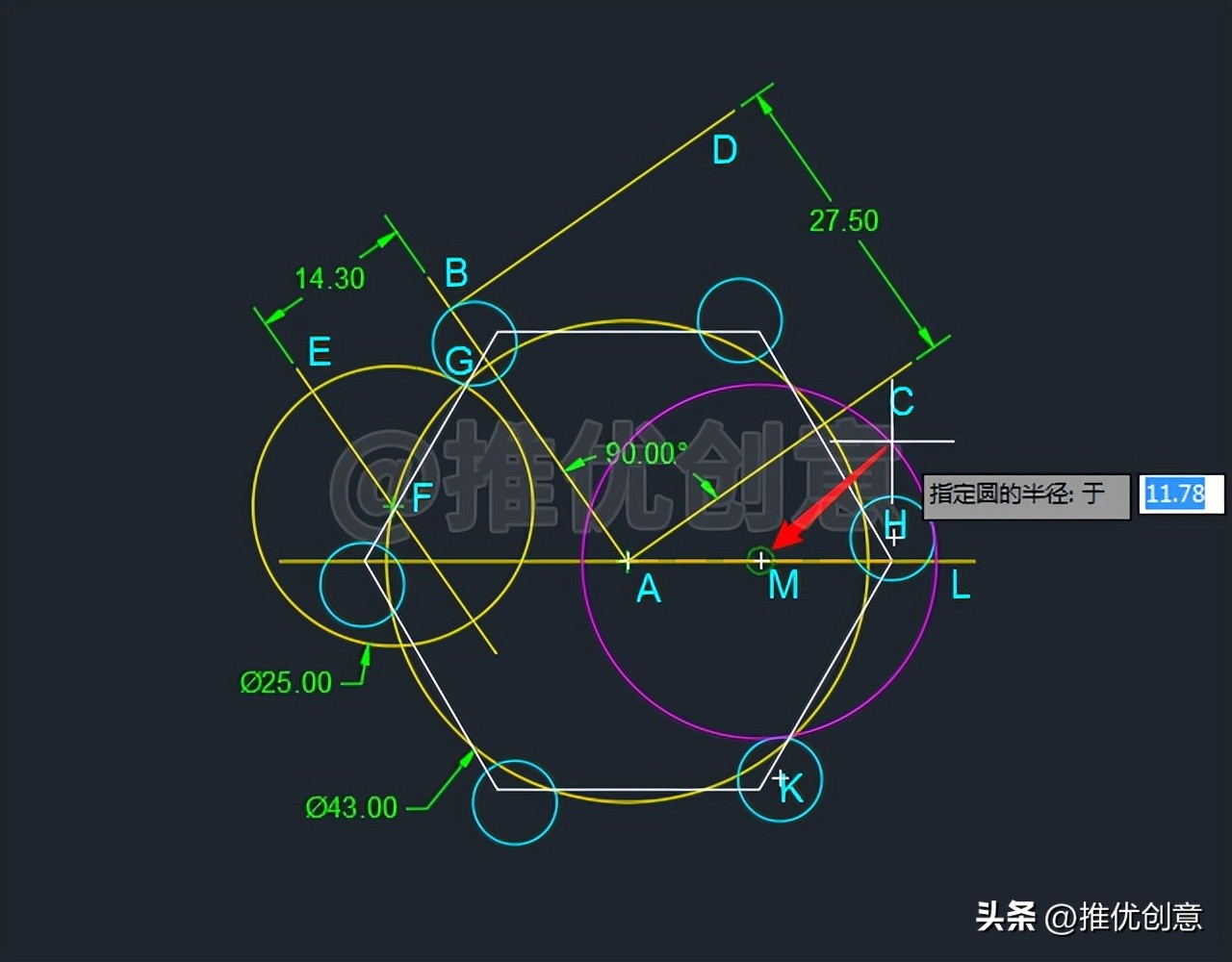

2.27、捕捉红色圆M的圆心M指定圆的半径。
2.28、这样就绘制出了一个白色正六边形，右边的端点为红色圆M的圆心M。

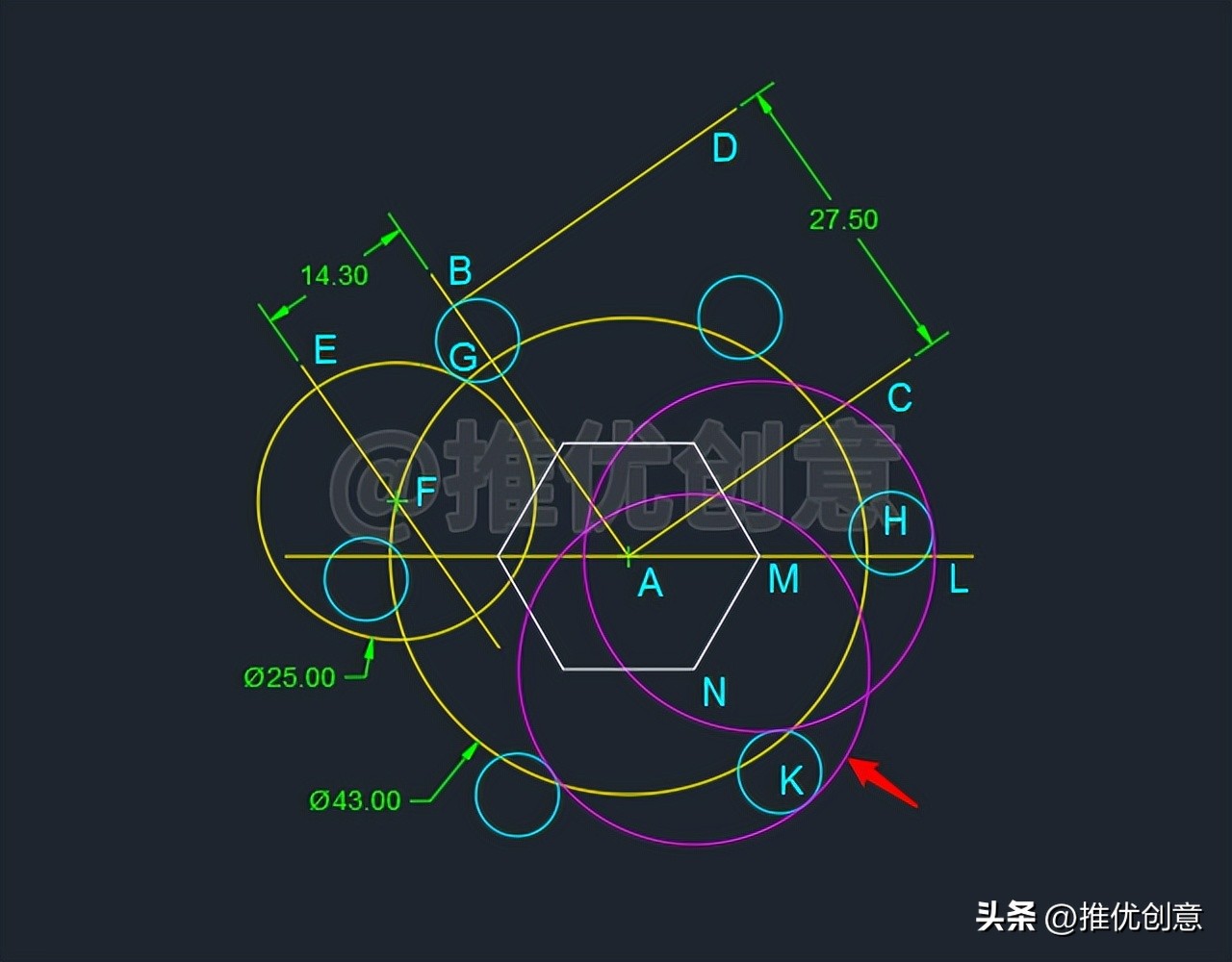

2.29、选中红色圆M，命令行输入“RO”后回车，启用“旋转”命令，捕捉圆心A作为旋转的基点，输入“C”后回车，选择复制，输入旋转的角度值“-60”后回车，完成后得到红色圆N。
（此步也可以使用夹点操作。）

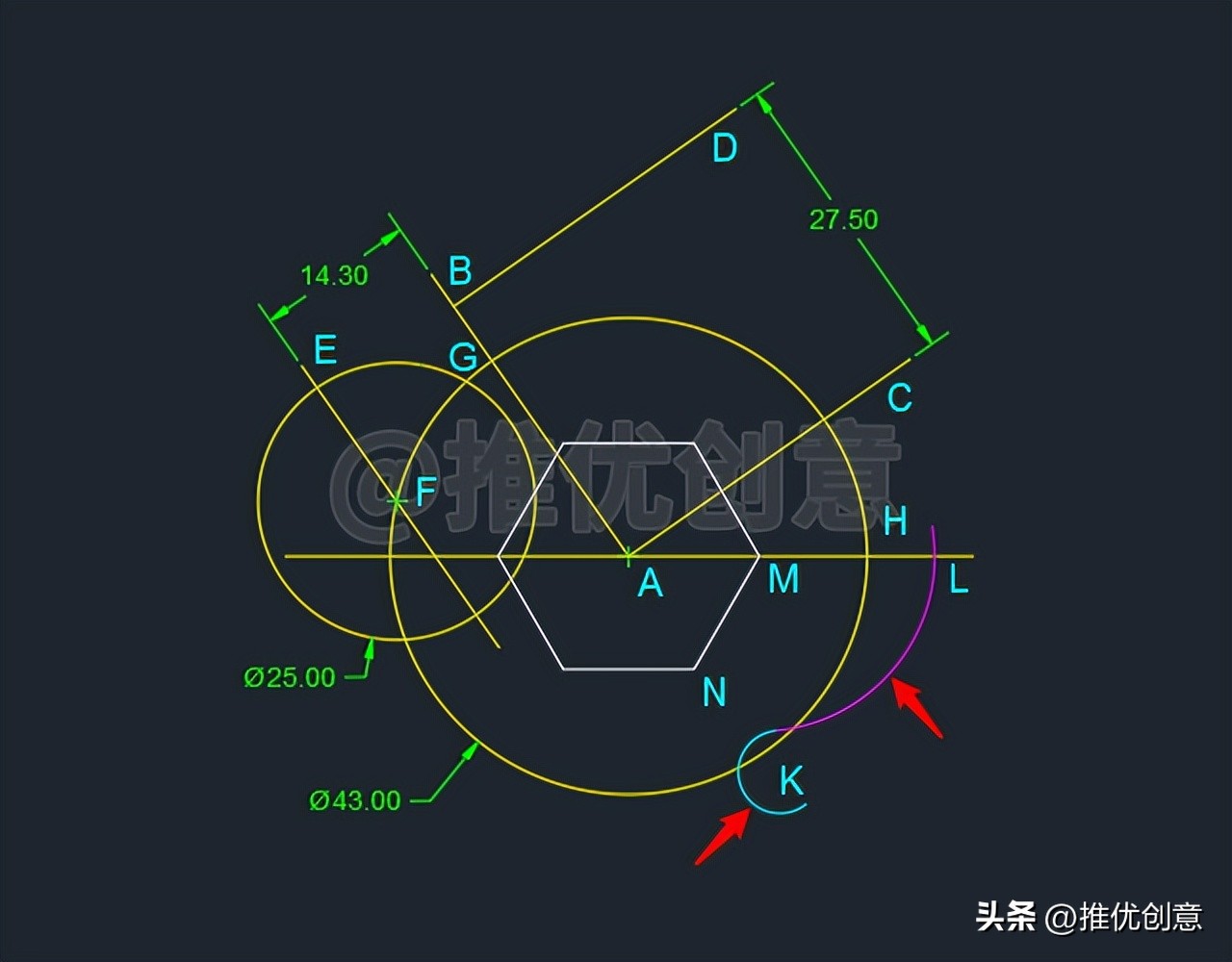

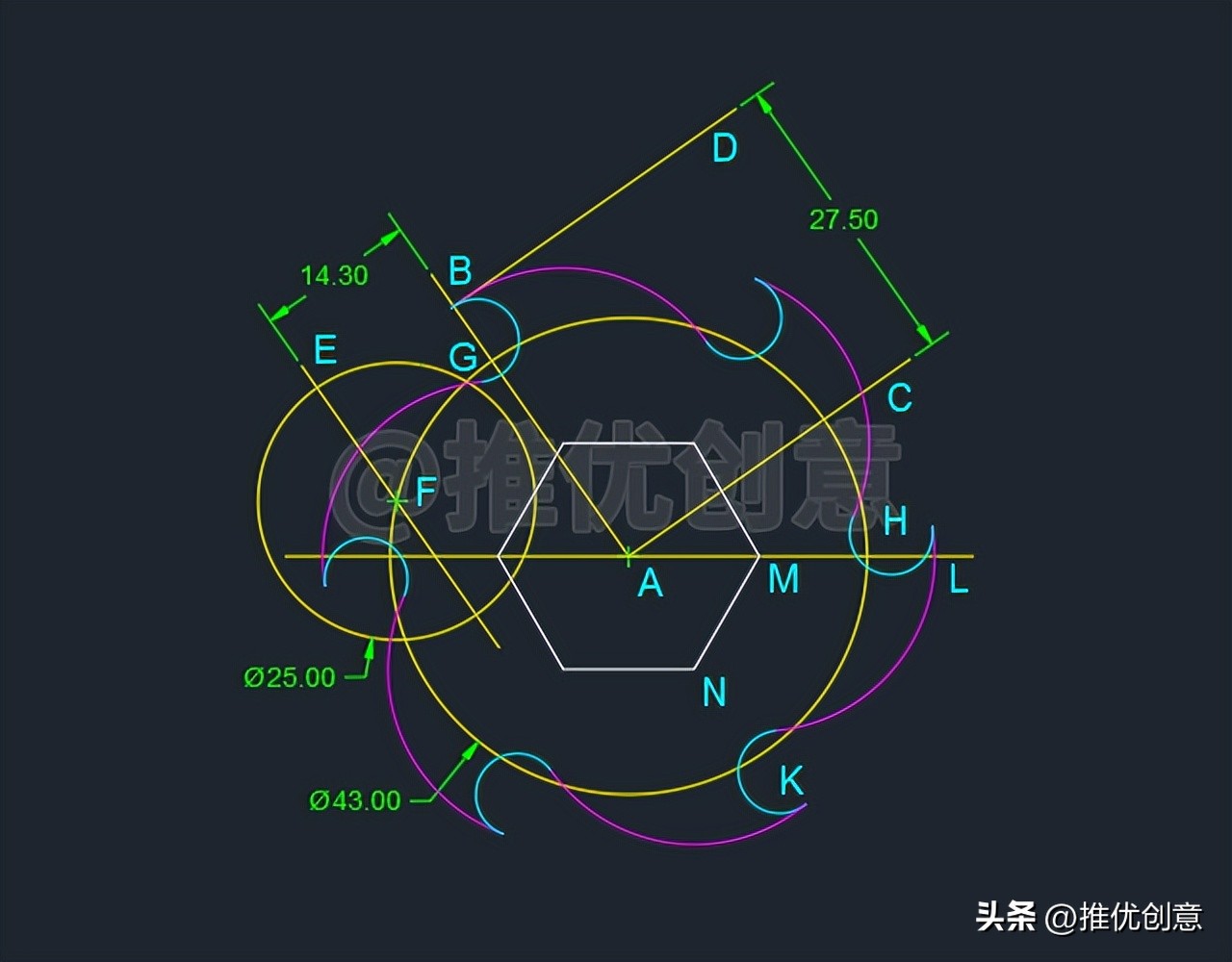

2.30、命令行输入“TR”后回车，启用“修剪”命令，对红色圆M、青色圆K进行修剪，完成后如下图。
2.31、命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。
2.32、选中红色圆弧M、青色圆弧G，命令行输入“ARRAYCLASSIC”后回车，调出“阵列”对话框。
2.33、点选“环形阵列”；捕捉圆心A作为“环形阵列”的“中心点”；“项目总数”设置为“6”，然后点击“确定”。
2.34、环形阵列完成后如下图。
至此，整幅图绘制完毕。

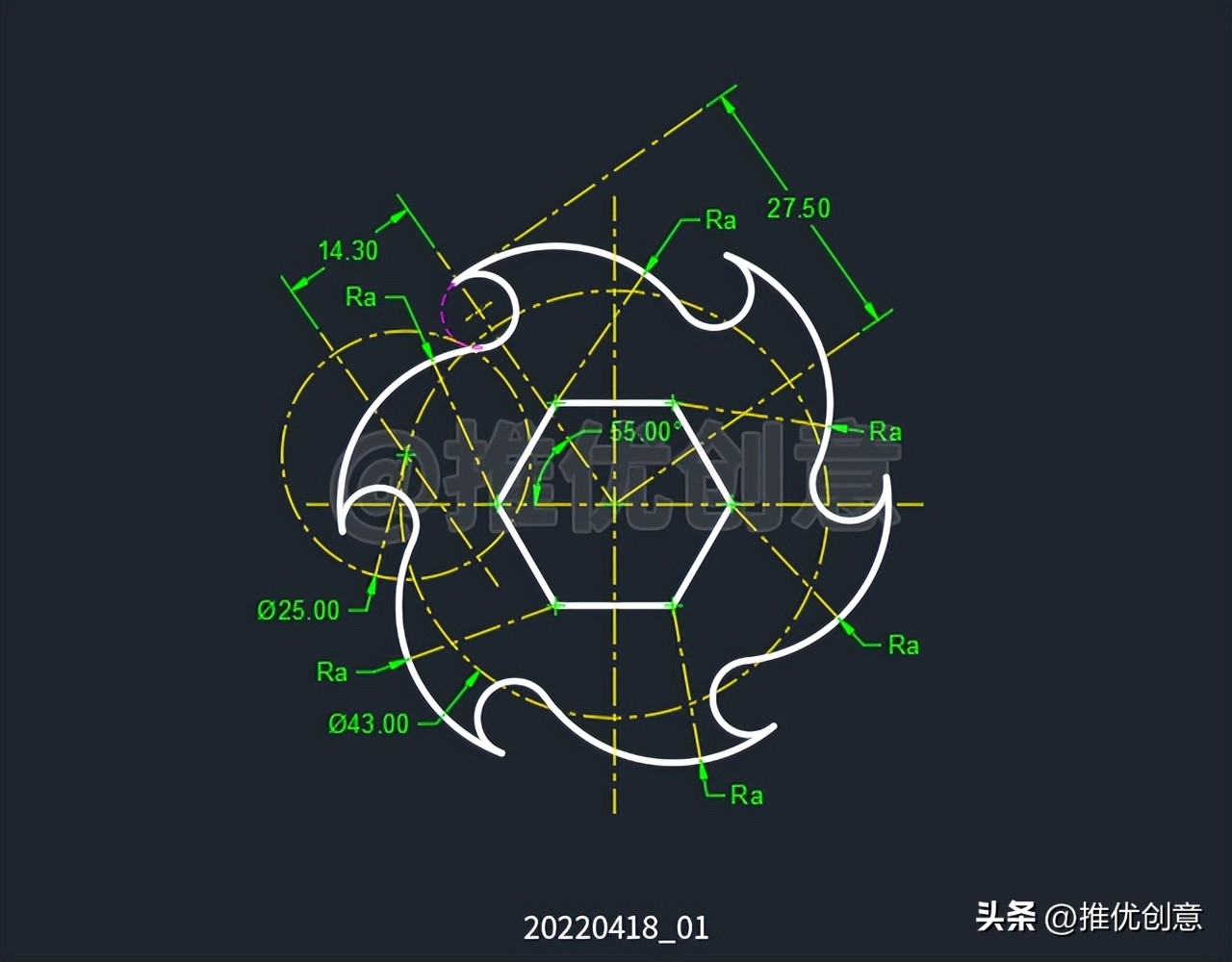

2.35、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
