CAD实时显示对象面积和周长数值？

对关联的对象进行任意修改后

RE刷新，自动更新变化后的各项数值

教程示范操作

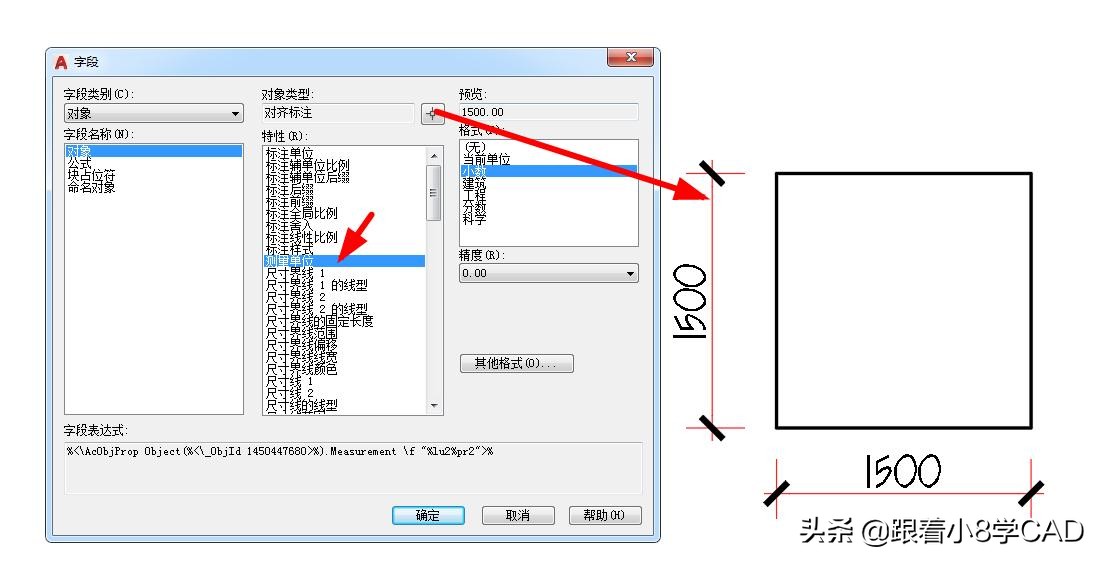

添加文本内容长度后，右键添加字段；

选择对象为图中的宽度标注尺寸，选择“测量单位”；

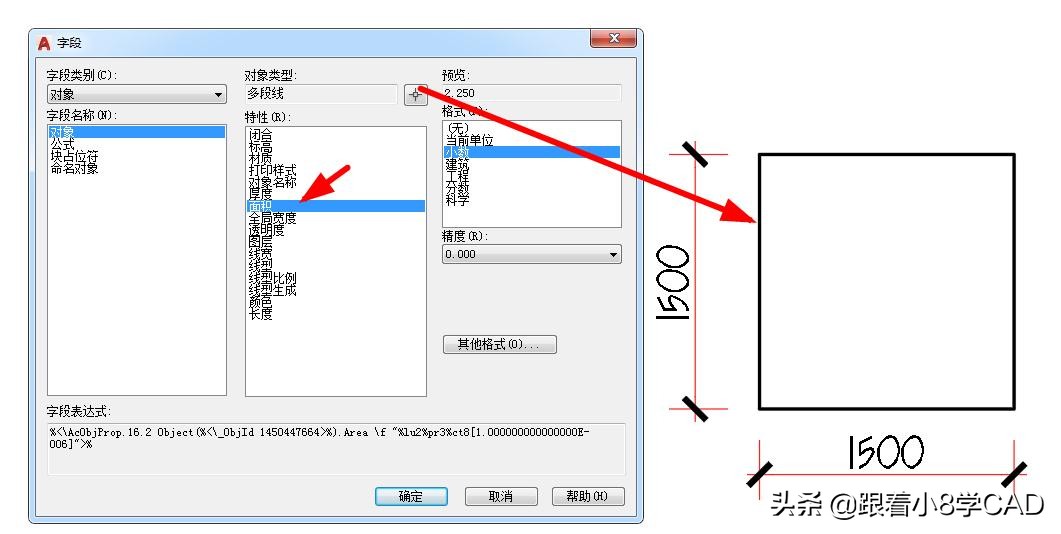

添加文本内容面积后，右键添加字段；

选择对象为图中的图形区域，选择“面积”；

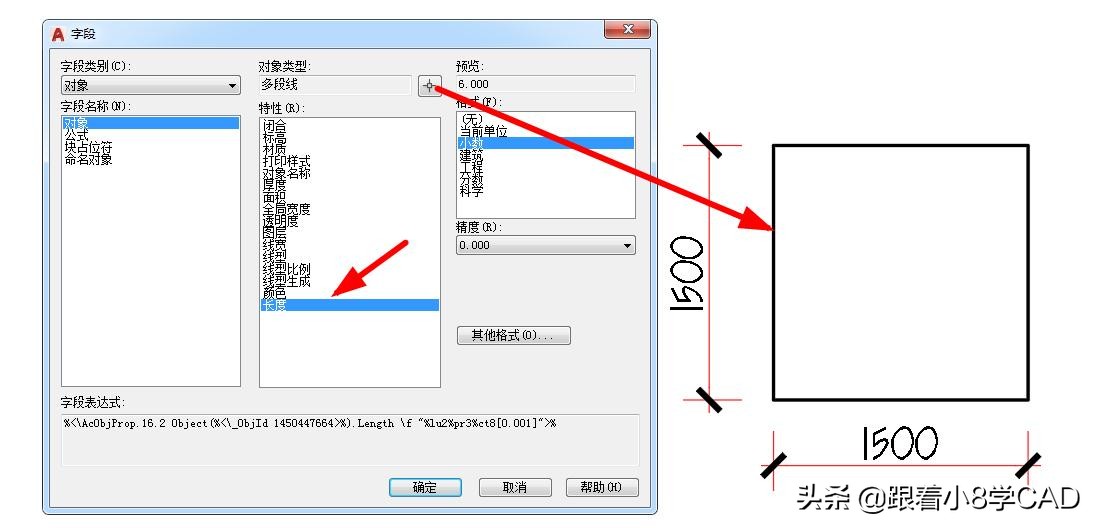

添加文本内容周长后，右键添加字段；

选择对象为图中的图形区域，选择“长度”；

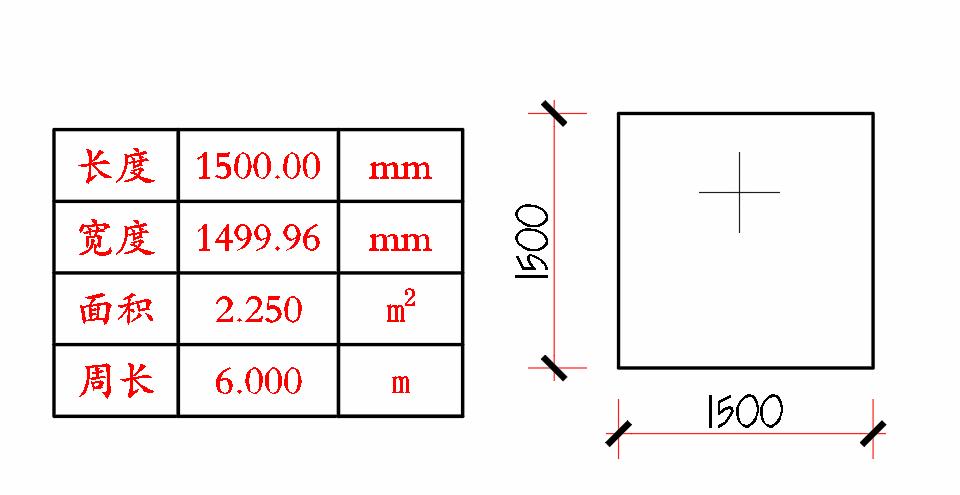

这样就将数值和对象依依关联好了！

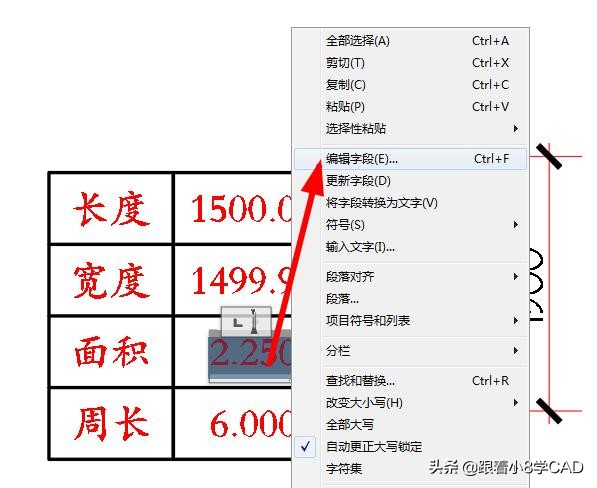

修改对象后，RE属性显示变化数值！
