俗话说，人靠衣装马靠鞍，狗挂铃铛跑得欢。这话用在发文章的时候，真真再合适不过了—— 文挂好图发得欢。
有多少文章，在递交给导师的时候，被痛批过配图太丑？又有多少文章，在同行评议时因为配图拉低了印象分？他们挥一挥衣袖，不带走一片云彩，只留下一句 “ 你快点改。 ”
可配图到底该咋改呢？
无论是论文、海报，还是其他公开呈现形式，好的插图和排版都能助科研人员一臂之力。通过视觉进行沟通和信息传达是一项十分重要的技能，这感觉就像是博后去相亲时穿了一件好看的衣裳，是妥妥的加分项，但绝大多数科学家从未接受过这方面的正式训练。在此， Nature 采访了三位有科研绘图经验的人士，通过他们的故事，总结出了论文插图的绘制要领。
一 · 善用对比
来自亚利桑那州立大学博士后Fiona Naughton曾 利用二维的卡通猫以及猫的各种行为来描述蛋白质分子的三维结构特性和功能。 选择猫是因为它很形象，而且猫画起来很有意思。为了解释一种特定的细胞膜蛋白如何输运胆汁酸底物， 他画了一幅猫与老鼠的游戏图，通过描绘猫在游戏中的位置改变，来阐明猫（蛋白）如何将老鼠（底物）从细胞外面输运到细胞内部的机制。 这幅插图还帮他赢得了在加州圣迭戈举办的2020年生物物理学会会议的科学绘图竞赛一等奖。

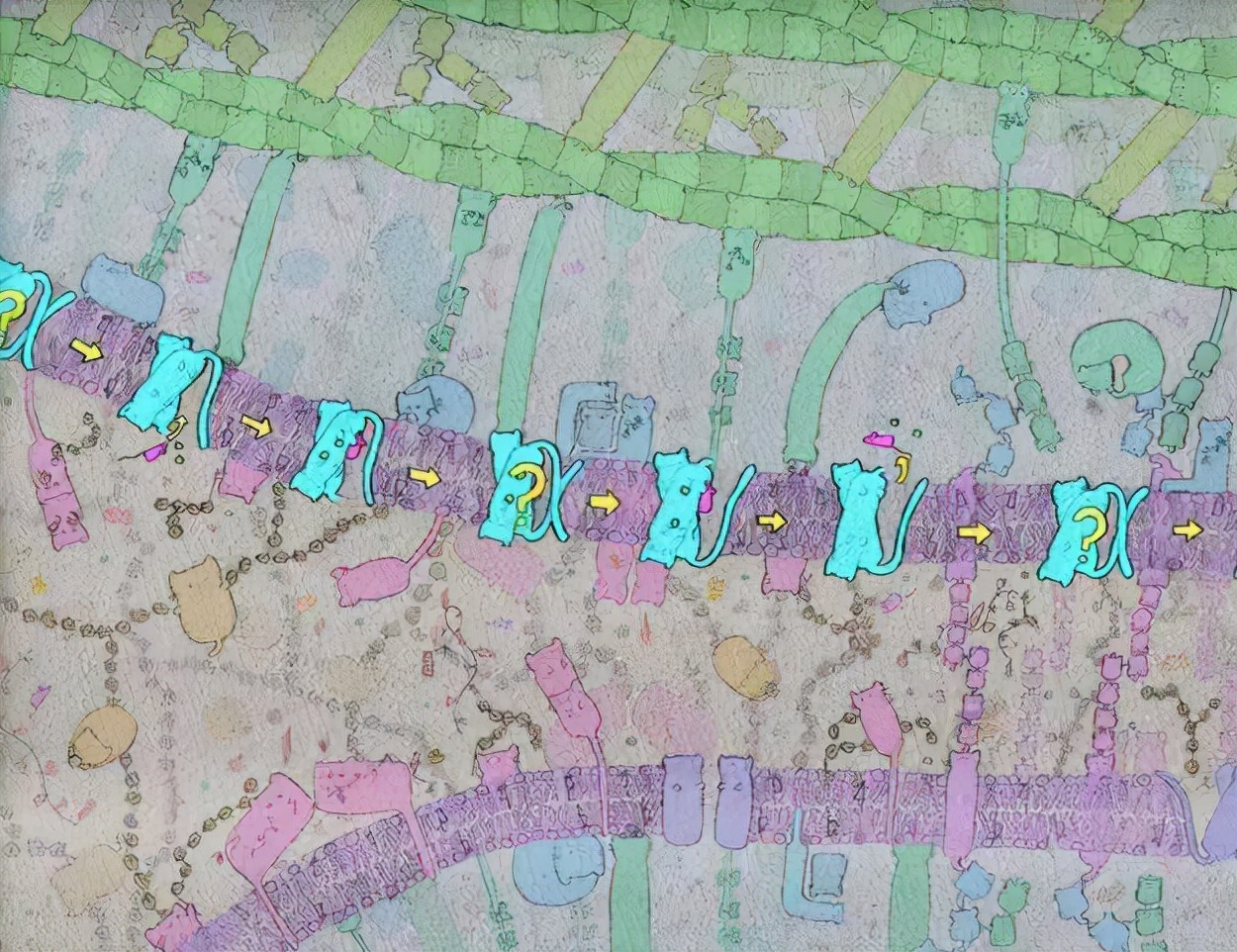

Fiona Naughton的作品：“如果蛋白质是猫的话”。来源：nature
类比的手法有助于提炼出需要解释的最关键部分， 展示给各个水平的读者和同事看。以下图封面为例，文章题为 “PRL-3 facilitates Hepatocellular Carcinoma progression by co-amplifying with and activating FAK”， （《PRL-3与FAK共扩增激活肝细胞癌》）。在本研究中，他们发现PRL-3基因在HCC中得到了扩增。还观察到，另一个癌基因FAK位于PRL-3基因附近，在HCC中与PRL-3基因共扩增。此外，他们还证明PRL-3过表达并不调控FAK的表达，而是通过TGFβ1/Src信号通路促进FAK磷酸化。磷酸化FAK介导PRL-3的亲迁移和亲黏附作用。
于是，在这幅封面图中，将PRL-3基因和FAK基因类比为多米勒骨牌，PRL-3推倒TGFβ1通路从而推倒了FAK，最终目标是推倒恶魔（癌细胞）所在的城堡。通过类比将整个原理及流程以更加形象化、具象化，马卡龙的色调也是十分吸睛。
对于这种原理图，也许一开始就用电脑绘图会十分有难度，可以用手绘绘制一个雏形。绘图前先思考：“如何为我的研究创造广义上的类比？”随后把要传达的信息浓缩成几个重点，在画中表现出来。一般可以先在纸上将几个关键元素绘成草图，再整体布局，画出最终的插图，最后将图像扫描到笔记本中进行着色等基本修饰。无论使用什么方式，最重要的是找到适合你的风格。
二 · 背景研究
加州州立大学蒙特利湾分校科学与动物插画师说到到，一个常见问题是，科学家认为自己没有足够的艺术天赋，艺术家又觉得自己没有足够的科学素养。他常常鼓励学生在艺术领域和科学界都建立广泛的沟通和联系，同时对两个领域进行学习才能绘制出更为优秀的插图作品。
不要一上来就动手画图：背景研究十分重要。 以动物学插图为例，仔细研究解剖学、运动和行为对于创作动物插图极有帮助。好的动物插图具有可辨识度和准确度，而优秀的插图还有着难以捕捉的细节，包括动物的体重、内部构造、行为举止，其外形与内在都神魂兼备。而这些都来自与对研究对象的细心观察和钻研。
（中科幻彩设计作品）

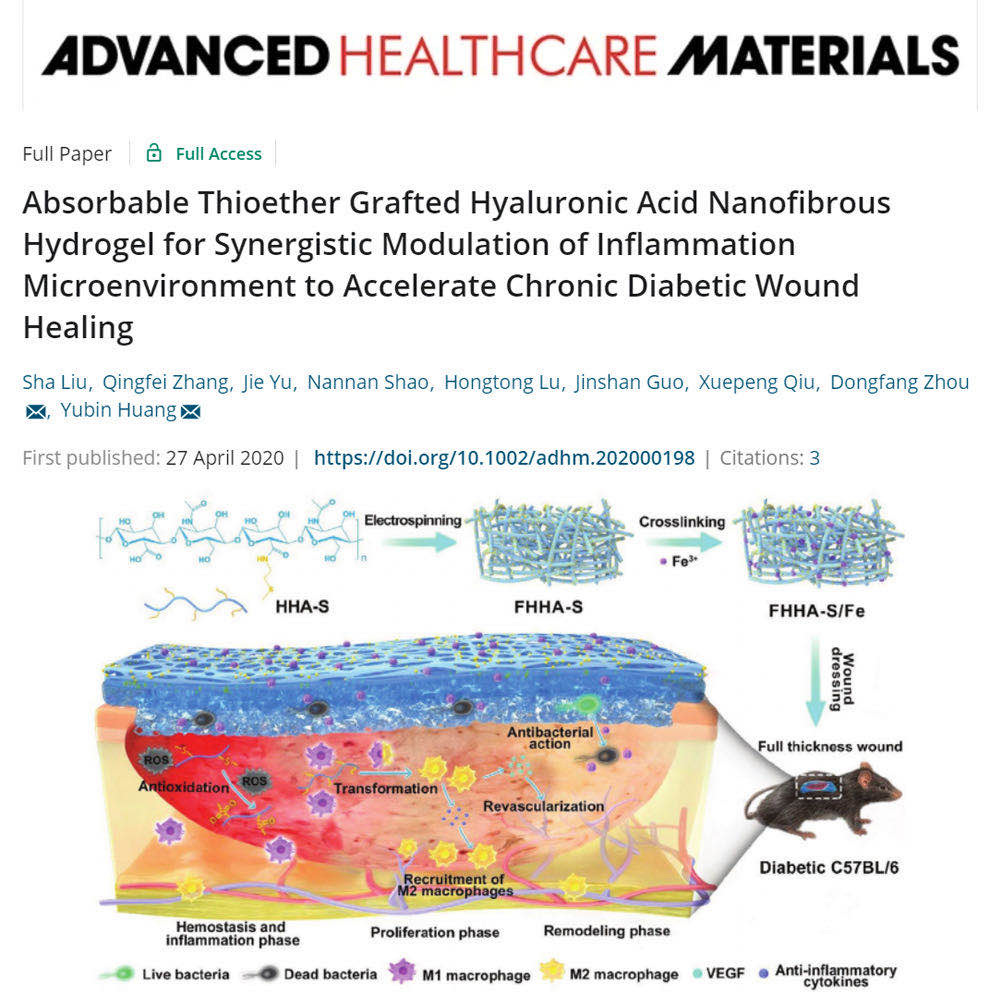

Absorbable Thioether Grafted Hyaluronic Acid Nanofibrous Hydrogel for Synergistic Modulation of Inflammation Microenvironment to Accelerate Chronic Diabetic Wound Healing
https://doi.org/10.1002/adhm.202000198
（中科幻彩设计作品）
Persistent Luminescence Nanoplatform with Fenton-like Catalytic Activity for Tumor Multimodal Imaging and Photoenhanced Combination Therapy
三 · 顺应要求
科学插图是一个发挥创意的过程，它不是按部就班的工作。 通常需要从科学资料开始阅读，并思考如何用最好的方式传达特定的概念和信息。 先绘制数字图像，再进行上色、打光、调整视角，寻找最吸引人的展示手法。也可以多方征求意见
对于用在 论文或基金申请 中的面向专业受众的插图，关键是科学上的精确度而不是美学上的优雅。图片用不着多么吸引眼球：艺术效果会分散人们对主要信息的注意力。为论文或申请打造实用的插图，重要的是考虑并包含所有相关的技术细节并进行清晰地呈现。

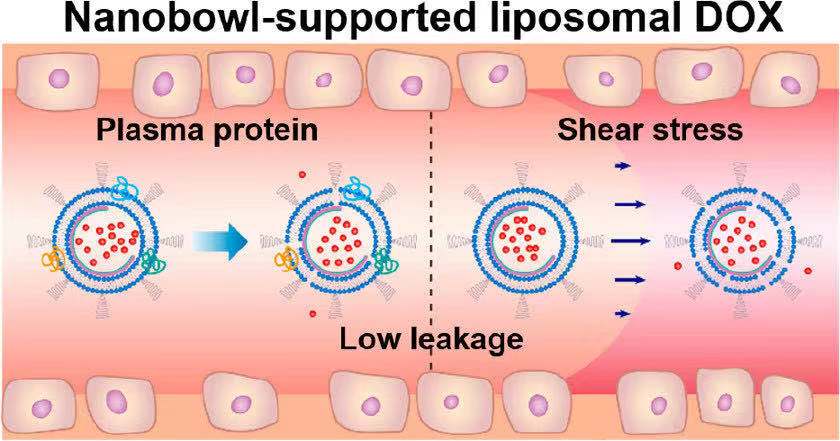

（中科幻彩作品）
但对于 期刊封面和新闻稿 来说，关键在于简洁，这是为了引起读者对研究的兴趣，因为受众还包括普罗大众和其他领域的研究人员。这些图片不用百分百保证科学细节的正确性（只要不会造成误解即可），但一定要夺人眼球。针对这类图片，建议选取一个主要对象，并利用周围空间来衬托主体。
（中科幻彩作品）
