1、一只单向电压互感器的接线
如图3-15所示，这种接线在三相线路上，只能测量其中两相之间的线电压，用来连接电压表、频率表及电压继电器等。为安全起见，二次绕组有一端（通常取X端）接地。
2、两只单向电压互感器V/V形接线
V/V行接线称为不完全三角形接线（图3-16），这种接线主要用于中性点不接地系统或经消弧电抗器接地的系统，可以用来测量三个线电压，用于连接线电压表、三相电度表、电度表和电压继电器的。它的优点是接线简单、由于一次绕组没有接地点，减少系统中的对地励磁电流，避免产生过电压。但是由于这种接线只能得到线电压或相电压，因此，使用存在局限性，它不能测量相对低电压，不能起绝缘作用以及接地保护用。
为安全起见，V/V形接线通常将二次绕组V相接地。
3、三只相电压互感器Y/Y形接线

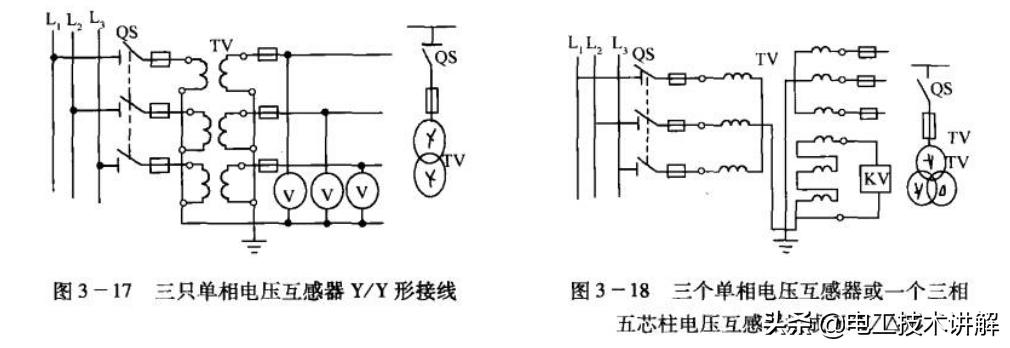

如图3-17所示的接线方式可以满足仪表和继电保护装置取用相电压和线电压的要求。在一次绕组中点接地情况下，也可装配绝缘电压表。
4、三相五柱式电压互感器或三只单相三绕组电压互感器Y/Y/L形接线
如图3-18所示的接线方式，在10KV中性点不接地的供电系统中应用广泛，它既能测量线电压、相电压并能组成绝缘装置和供单相接地保护用。两套二次绕组中。Yo形接线的二次绕组称作基本二次绕组，用来接仪表、继电器及绝缘电压表；开口三角形（△）接线的二次绕组称做辅助二次绕组，用来连接监察绝缘用的电压继电器。系统正常工作时，开口三角形两侧的电压接近于零，当系统发生一相接地时，开口三角形两端出现零序电压，使电压继电器得电吸合，发出接地预告信号。
