随着火电厂机组容量增大，蒸汽参数越来越高，目前设计最高蒸汽参数已经达到35MPa、630℃。
部分新建1000MW大型火电机组，采用给水泵小汽轮机抽汽供高压加热器，代替主机抽汽。因主汽轮机、给水泵小汽轮机均带回热抽汽，成为双机回热系统。
为了提高效率，减少给水泵小汽轮机的进汽节流损失，给水泵小汽轮机带给水泵的同时，在机头设置小发电机。
小发电机所发电量供给厂用电，一般有以下几种并列方式.
第一种方案

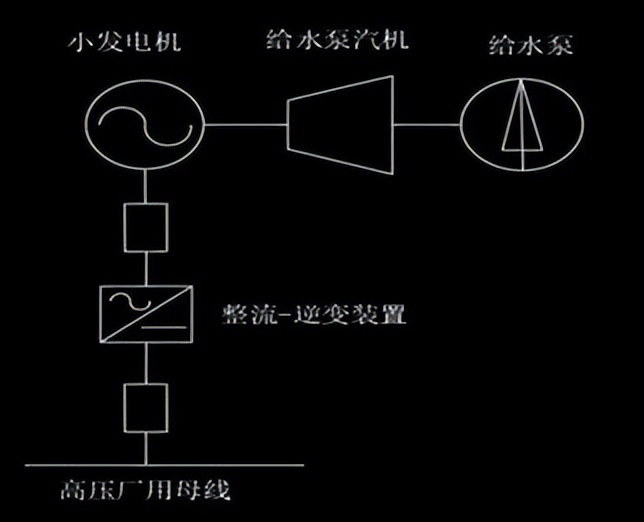

部分机组双机回热热力系统，小发电机容量较小（约1.6万千瓦），所发电量，经过整流、逆变后，经隔离变压器，并入厂用高压母线。
机组运行中，增减小发电机的励磁电流，增减小发电机功率，改变整个轴系转速，从而调节给水泵出力，需要根据锅炉需要。所以，小发电机功率会随着机组工况的变化而变化。
因为小发电机功率只送至一条厂用高压母线，高压厂用变压器AB分支负荷长期有较大偏差。
第二种方案
部分机组双机回热热力系统，给水泵小汽轮机功率与给水泵功率偏差较大，因此小发电机功率较大（最大功率2.8万千瓦），采用上述接线方式（并入一条高压母线），造成母线短路电流较大，母线开关选型困难。
因此，提出第二种并列方案，小发电机所发电量，经过三绕组变压器，分别并入两段高压厂用母线。
该系统采用定速给水泵汽轮机和定速的同步发电机，给水泵通过调速装置带动给水泵。
该种小发电机并网接线方式，可以有效降低高压母线短路电流，有利于母线开关选型，但是存在以下问题。
一是没有可靠技术措施，可以将小发电机电量均衡送至两条高压厂用母线，因此可能出现较大偏差，使某一分支过负荷，造成给水泵小汽轮机被迫降低处理。
二是保护配置及接线比较复杂。
第三种方案

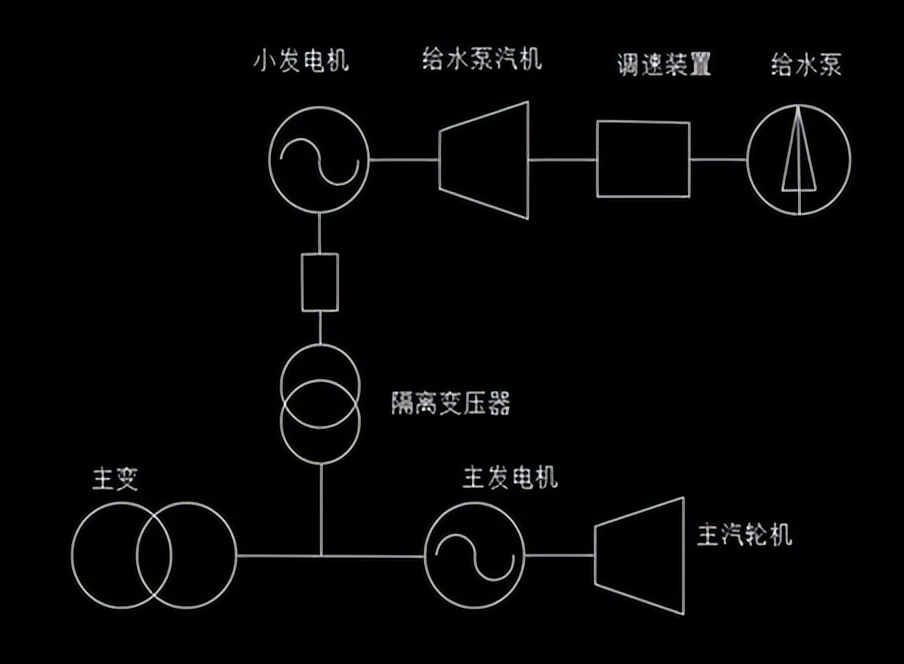

小发电机当小发电机功率较大时，可以在主变低压侧设置隔离变压器，小发电机所发电量，经出口开关、隔离变压器送至主变低压侧。
该种接线方式简单，对厂用电系统无影响、厂用母线开关选型无影响，并且运行控制简单、保护配置简单。
但是该种接线方式，需要得到调度认可。
综上来说，当小发电机功率较小时，可以采用第一种接线方式。功率较大时，第三种接线方式是一种比较合理的接线方式。
