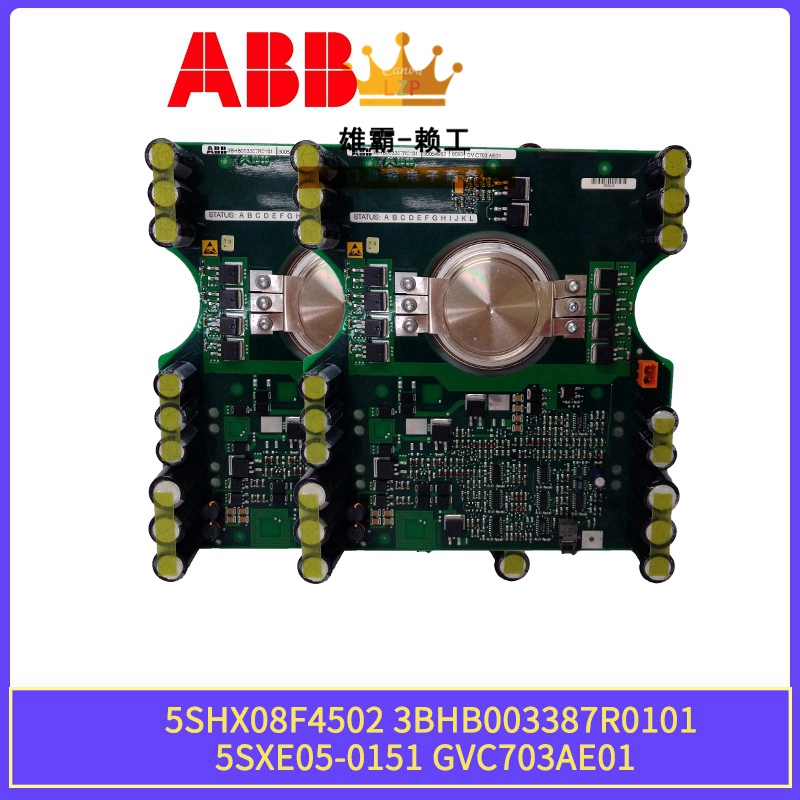

ABB MSR04X1控制模块弥补功率器件IGBT的耐压能力的不足
随着现代电力电子技术和微电子技术的迅猛发展，高压大 功率变频调速装置不断地成熟起来，原来一直难于解决的高压问题，近年来通过器件串联或单元串联得到了很好的解决。其应用领域和范围也越来越为广范，这为工矿企业高效、合理地利用能源（尤其是电能）提供了技术先决条件。
1.引言 电机是工业生产中主要的耗电设备，高压大功率电动机的应用更为突出，而这些设备大部分都存在很大的节能潜力。所以大力发展高压大功率变频调速技术具有时代的必要性和迫切性。 2.几种常用高压变频器的主电路分析 (1)单元串联多重化电压源型高压变频器 单元串联多重化电压源型高压变频器利用低压单相变频器串联，弥补功率器件IGBT的耐压能力的不足。所谓多重化，就是每相由几个低压功率单元串联组成，各功率单元由一个多绕组的移相隔离变压器供电，用高速微处理器实现控制和以光导纤维隔离驱动。但其存在以下缺点： a)使用的功率单元及功率器件数量太多，6kV系统要使用150只功率器件(90只二极管，60只IGBT)，装 置的体积太大，重量大，安装位置和基建投资成问题； b)所需高压电缆太多，系统的内阻无形中增大，接线太多，故障点相应的增多； c)一个单元损坏时，单元可旁路，但此时输出电压不平衡中心点的电压是浮动的，造成电压、电流不平衡，从而谐波也相应的增大，勉强运行时终 究会导致电动机的损坏； d)输出电压波形在额定负载时尚好，低于25Hz以下畸变突出； d)输出电压波 形在额定负载时尚好，低于25Hz以下畸变突出； e)由于系统中存在着变压器，系统效率再提高不容易实现;移相变压器中，6kV 三相6绕组×3(10kV时需12绕组×3)延边三角形接法，在三相电压不平衡(实际上三相电压是不可能绝对平衡的)时，产生的内部环流，必将引起内阻的 增加和电流的损耗，也相应的就造成了变压器的铜损增大。此时，再加上变压器的铁芯的固有损耗，变压器的效率就会降低，也就影响了整个高压变频器的效率。这 种情况在越低于额定负荷运行时，越是显著。10kV时，变压器有近400个接头、近百根电缆。在额定负荷时效率可达96%，但在轻负荷时，效率低于90%。 (2)中性点钳位三电平PWM变频器 该系列变频器采用传统的电压型变频器结构。中性点钳位三电平PWM变频器的逆变部 分采用传统的三电平方式，所以输出波形中会不可避免地产生比较大的谐波分量，这是三电平逆变方式所固有的。因此在变频器的输出侧必须配置输出LC滤波器才 能用于普通的鼠笼型电机。同样由于谐波的原因，电动机的功率因数和效率、甚至寿命都会受到一定的影响，只有在额定工况点才能达到最佳的工作状态，但随着转速的下降，功率因数和效率都会相应降低。 多电平+多重化高压变频器。多电平+多重化高压变频器的本意是想解决高压IGBT的耐压有限的问题，但此种方式，不仅增加了系统的复杂性，而且降低了多重化冗余性能好和三电平结构简单的优点。因此此类变频器实际上并不可取。 此类型变频器的性能价格优势并不大，与其同时采用多电平和多重化两种技术，还不如采用前面提到的高压IGBT的多重化变频器或者三电平变频器。 （3）电流源型高压变频器 功率器件直接串联的电流源型高压变频器是在线路中串联大电感，再将SCR(或GTO、 SGCT等)开关速度较慢的功率器件直接串联而构成的。 这种方式虽然使用功率器件少、易于控制电流，但是没有真正解决高压功率器 件的串联问题。因为即使功率器件出现故障，由于大电感的限流作用，di/dt受到限制，功率器件虽不易损坏，但带来的问题是对电网污染严重、功率因数低。并且电流源型高压变频器对电网电压及电机负载的变化敏感，无法做成真正的通用型产品。 电流源型高压变频器是最早的产品，但凡是电压型变频器到达的地方，它都被迫退出，因为在经济上、技术上，它都明显处于劣势。 3.IGBT直接串联的直接高压变频器 3.1 主电路简介
IGBT直接串联高压变频 如图1所示，图中系统由电网高压直接经高压断路器进入变频器，经过高压二极管全桥整流、直流平波电抗器和 电容滤波 ，再通过 逆变器进行逆变，加上正弦波滤波器，简单易行地实现高压变频输出，直接供给高压电动机。 功率器件IGBT直接串联的二电平电压型 高压变频器是采用变频器已有的成熟技术，应用独特而简单的控制技术成功设计出的一种无输入输出变压器、IGBT直接串联逆变、输出效率达98%的高压调速系统。 对于需要快速制动的场合，采用直流放电制动装置，如图2所示：
