刀客黄的新“厨具”已经上市，全新的ada lovelace构架带来了巨大的性能提升，同时还带来了重量、体积、能耗方面的巨大提升。首批发布的产品包括ROG STRIX 和TUF GAMING系列，囊括了 RTX 4090、RTX 4080 16G、RTX 4080 12G 这三种核心。
作为DIY小白自然对新显卡充满了好奇，小编从拿到40系新卡后可谓是“上下其手”，睡觉都想带着。
既然来都来了，就让小编先爽一爽，想把显卡放进自己办公机里的时候，发现问题大了？
“机箱、电源、主板都不太行了”
首先来看体积
这一代ROG STRIX RTX4090和4080 16G显卡的散热模组相同，三维体积是 357.6x149.3x70.1 mm ，而TUF GAMING系列散热模组的三维体积是 348.2x160x72.6 mm 。可以说是前无古人，后难有来者。
每个男孩都非常关注显卡长度，ROG STRIX系列显卡的长度接近了 36cm ，竟然是小编的腿长的两倍！

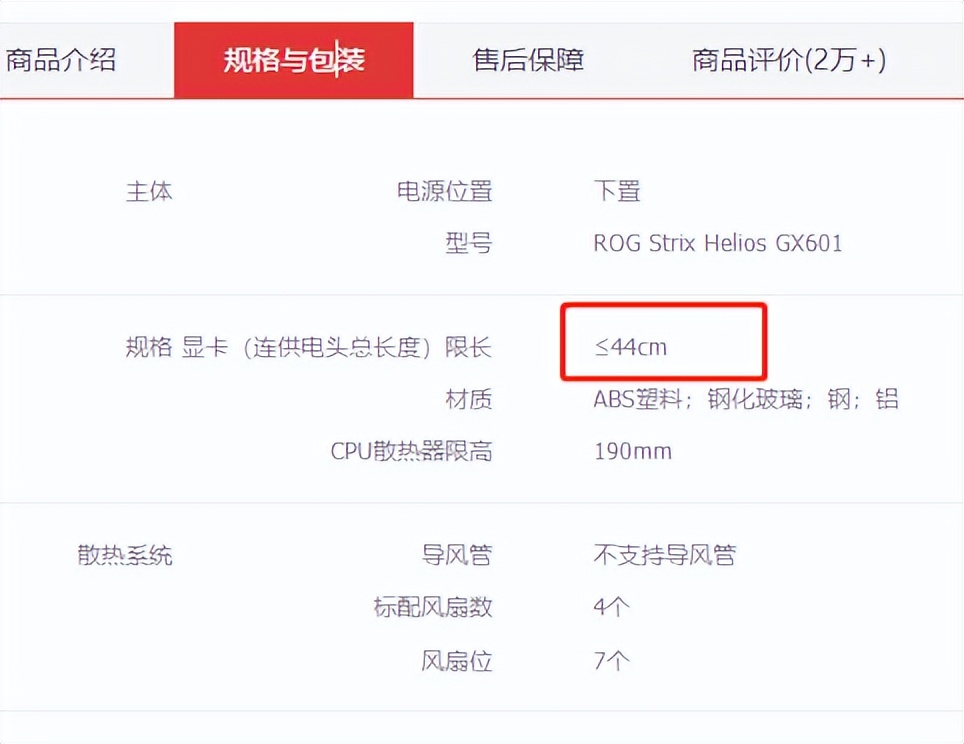

大家购买机箱前，一定要在商详或官网查阅，机箱兼容显卡的最大长度。
安装显卡会被机箱结构遮挡一点，会是斜着安装，至少留个1cm空余才能安装；安装ROG STRIX系列显卡，机箱的显卡限长至少是 370mm 以上，TUF GAMING系列也要 360mm 以上。
机箱前部可能还要留下风扇的空间，按25mm算，机箱的显卡限长要在 400+mm 才是比较安全的。如果你在前置风扇位装冷排，那还要再加30mm左右。
等一下
单看长度就足够了吗？
时间和粗细 厚度也是很重要的！

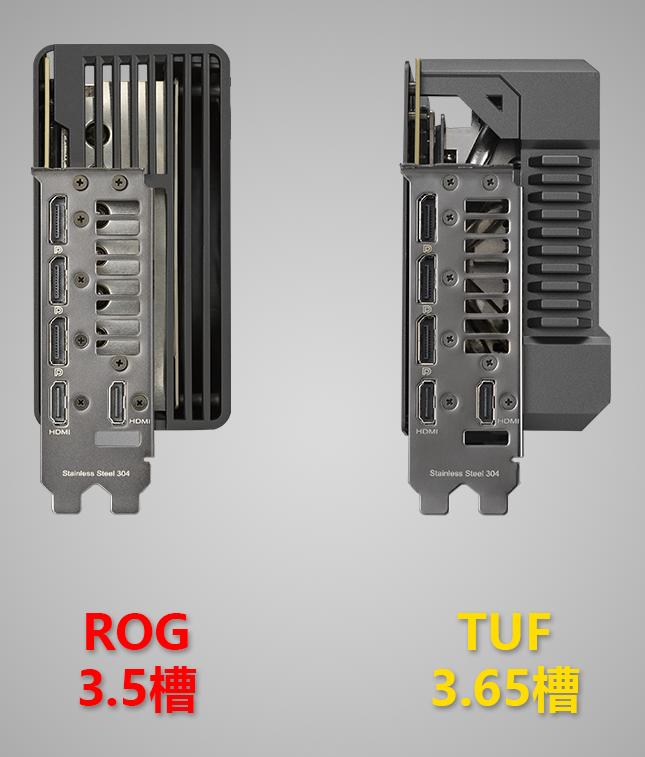

这一代90和80 16G级别的卡，ROG STRIX和TUF GAMING 散热模组的厚度分别是3.5槽和3.65槽，TUF 还略厚一丢丢。考虑到进风空间整体我们按4槽来算，那机箱的PCIe扩展位空间至少要是 4槽 以上的。
如果你使用普通ATX结构的中塔机箱，又插在最上方的PCIe x16槽，厚度一般没有什么问题。
如果想插在第二条PCIe x16槽，或者是PCIe x16槽在第4槽，如下图，恰巧机箱总共7个槽位，那和电源仓来个零距离接触，显卡的进风可能受到影响。
（下图只是举个栗子）
如果你使用MATX机箱，那就要多多注意了！
一般的MATX机箱扩展位只有4槽，如果主板的第一条PCIe x16在第2槽，可就要当心了,可能会有小小的问题；如果主板的第一条PCIe x16在第1槽，就相对好一些。
小编给大家简单统计了下目前在售的MATX主板第一条PCIe x16的位置，高端X670E、Z690主板都在第一槽，问题不大~
ROG CROSSHAIR X670E GENE 第1槽
ROG STRIX Z690-G GAMING 第1槽
ROG STRIX B660-G GAMING 第1槽
TUF GAMING B660M-PLUS / E第1槽
TUF GAMING B550M-PLUS / E第2槽
有小伙伴问AP201冰立方就是4槽的，够不够？
小编亲测，使用AP201冰立方，搭配ROG雷鹰系列电源，需要将电源安装位置于最高位置，并整理好电源模组线，ROG STRIX 和TUF GAMING系列的4090还是可以安装的。而且底部实际有 5槽 空间，PCIe槽的影响较小。

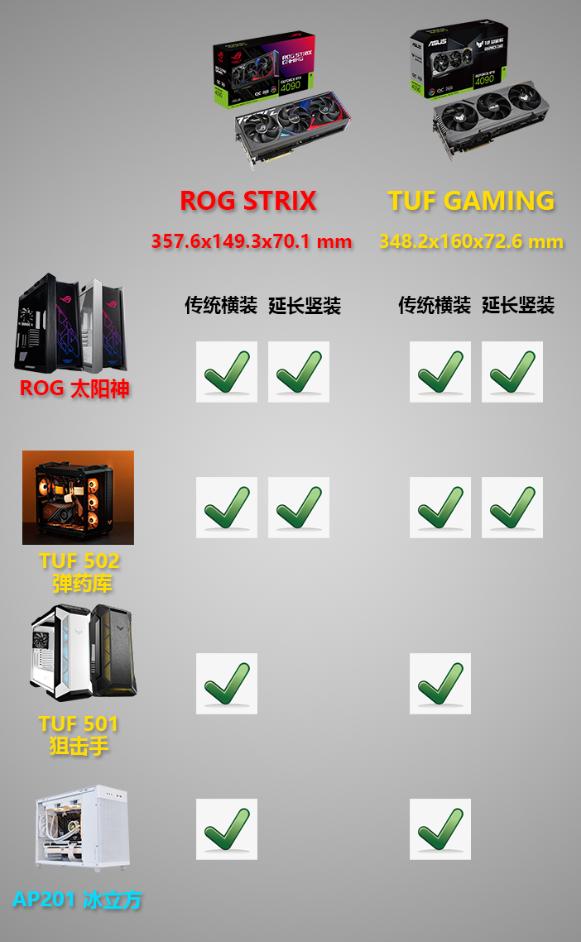

小编顺便也给大家统计了下，目前华硕在售型号对于两款4090的兼容性。
电源部分
大功耗电源是必须的。因为4090公版显卡TGP为450W，ROG STRIX突破500w，在以毫秒计算的时间内可能会突破1000w。这还是单显卡的功耗，还要再算上CPU、主板、内存、硬盘的用电需求，如果是i7/R7以上的CPU，建议选择1000w及以上有不错超载能力的电源，即使预算有限，也要保证至少有1000w，要留足余量比较稳妥。

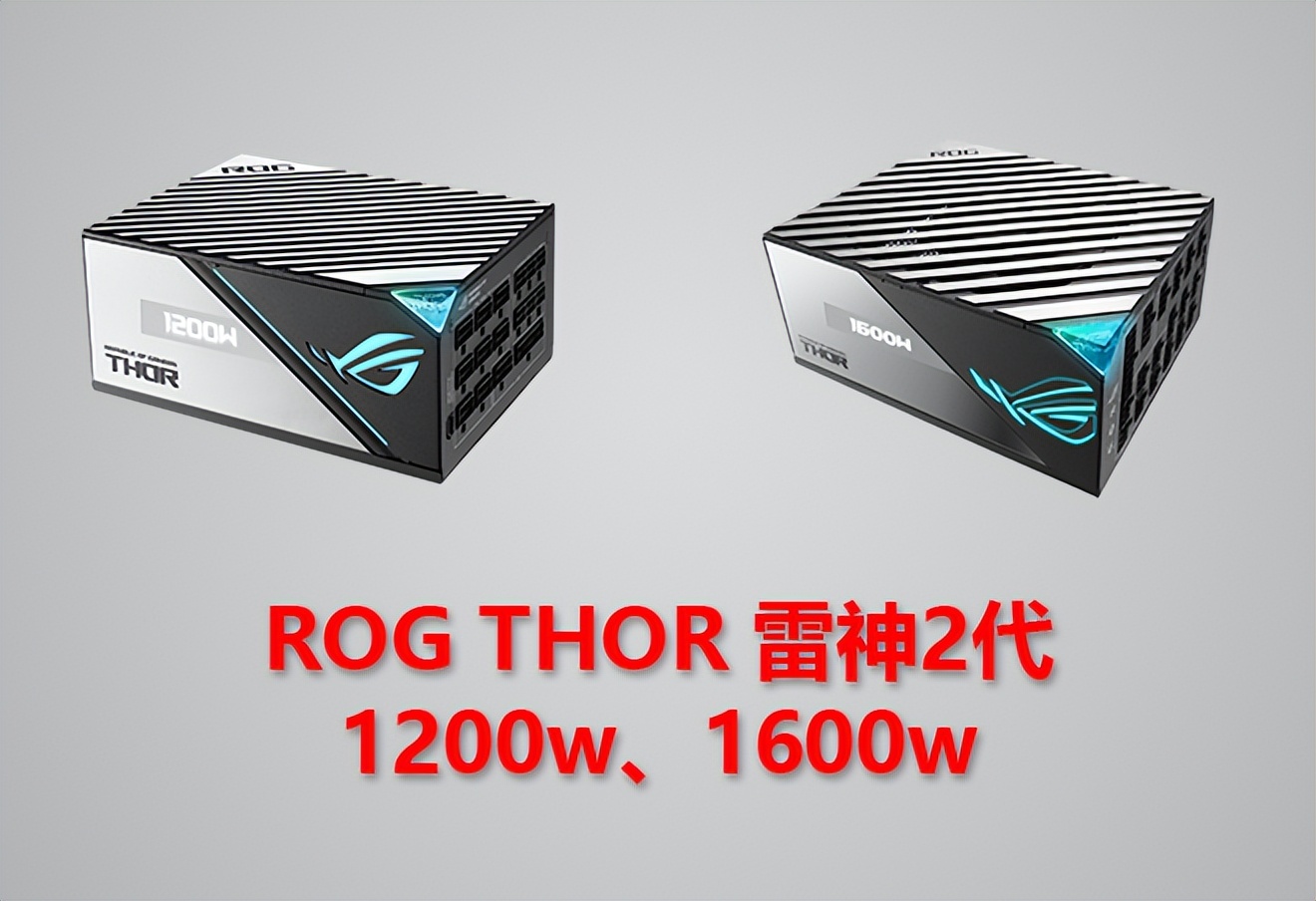

这里就推荐80PLUS白金牌的雷神2代 1000w/1200w，或钛金牌的1600w一步到位！
ATX 3.0 / PCIe5.0 / 16Pin接口
关于这三个规范，小伙伴还不太好应用
- ATX3.0 ——目前4080、4090的规范中没有对电源规格有做要求，即使非ATX3.0的电源也可以使用，但是要确保功耗和用料品质。
- PCIe5.0 ——PCIe插槽，4080和4090仍然是PCIe4.0的，只有外接辅助供电接口使用了和PCIe5.0同规范的接头
- 16Pin接口 ——这只是一个物理接头，通过多少功耗还是显卡&电源说了算 （想玩超频，总不能被接头卡死吧？）
还有一些常被问到的：
Q：雷神2代原装和小程序活动赠送的线材，能否提供600w功耗？
A：完全OK，电源本体的模组接口用料十分可靠，实测电源单个CPU/PCIe 8Pin接头输出300w以上都是完全没有问题的。
Q：只有雷神系列有16Pin的供电线吗？
A：是的，之前已经给早批次雷神2代1000w和雷神1代1200w的用户，发放了16Pin的供电线；后续会将这个权益扩大到雷鹰1000w的用户。
Q：为什么NV公版卡给了4x8Pin转16Pin，而雷神只有双8Pin
A：大家要分清接头的物理定义和规范定义的区别。显卡8Pin的供电能力，是被规范定义所限制在150w（其实有不少余量）而 电源8Pin 与 显卡8Pin 并 不相同，输出能力也不同。电源双8Pin转16Pin给4090供电完全够用！！妥妥的！！！
最后，显卡的重量已经来到 2.5kg。 显卡重量逐代攀升，但是固定方式还是非常原始，两个PCIe扩展插槽+挡板固定螺丝，如果担心显卡尾部有下垂的风险，建议使用显卡支架来支撑。

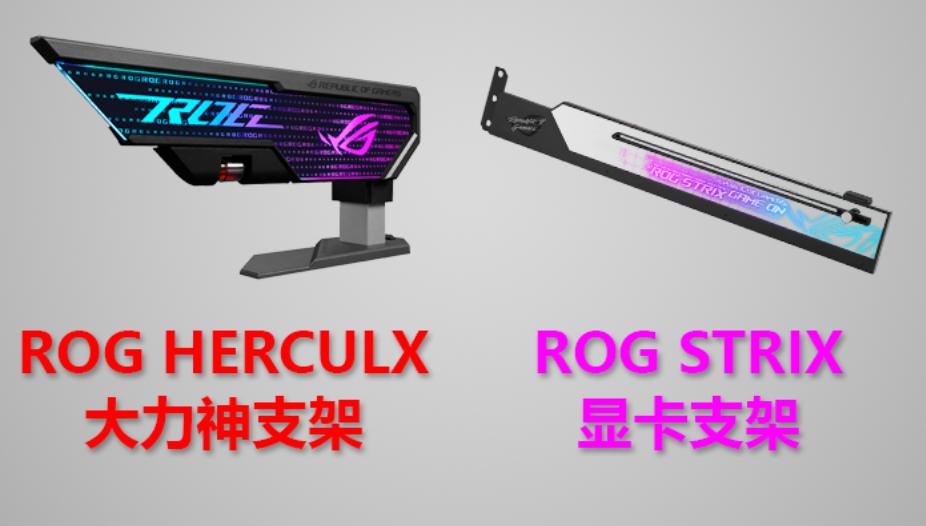

显卡附赠一个带螺丝刀功能的简易支架，如果追求高颜值，推荐大家选择 ROG 大力神 和 ROG STRIX 系列显卡 支架，有竖的有横的，各种姿势任君选择。
当然部分主板机箱，也自带或赠送显卡支架。比如 ROG 太阳神，TUF GAMING GT502*药弹**库系列。
