上期给大家分享了系统配置设计，这次将给大家分享性能指标，性能指标主要包括缆线与连接器件性能指标和系统性能指标两大块。
一、缆线与连接器件性能指标
1、D级、E级、F级的对绞电缆布线信道器件的标称阻抗应为100Ω，*级A**、B级、C级可为100Ω或120Ω。
2、对绞电缆基本电气特性应符合下列规定：
（1）信道每个线对中的两个导体之间的d．c．环路电阻不平衡度对所有类别不应超过3%。
（2）电缆在所有的温度下应用时，D、E、EA、F、F*级A**信道每一导体最小载流量应为0．175A（d．c．）。
（3）布线系统在工作环境温度下，D、E、EA、F、F*级A**信道应支持任意导体之间72V（d．c．）的工作电压。
（4）布线系统在工作环境温度下，D、E、EA、F、F*级A**信道每个线对应支持承载10W的功率。
（5）对绞电缆的性能指标参数应包括衰减、等电平远端串音衰减、等电平远端串音衰减功率和、衰减远端串音比、衰减远端串音比功率和、耦合衰减、转移阻抗、不平衡衰减(近端)、近端串音功率和、外部串音（EA、FA）。
（6）2m、5m对绞电缆跳线的指标参数值应包括回波损耗、近端串音。
3、对绞电缆连接器件基本电气特性应符合下列规定：
（1）配线设备模块工作环境的温度应为—10℃～＋60℃。
（2）应具有唯一的标记或颜色。
（3）连接器件应支持0．4mm～0．8mm线径导体的连接。
（4）连接器件的插拔率不应小于500次。
（5）器件连接应符合下列规定：

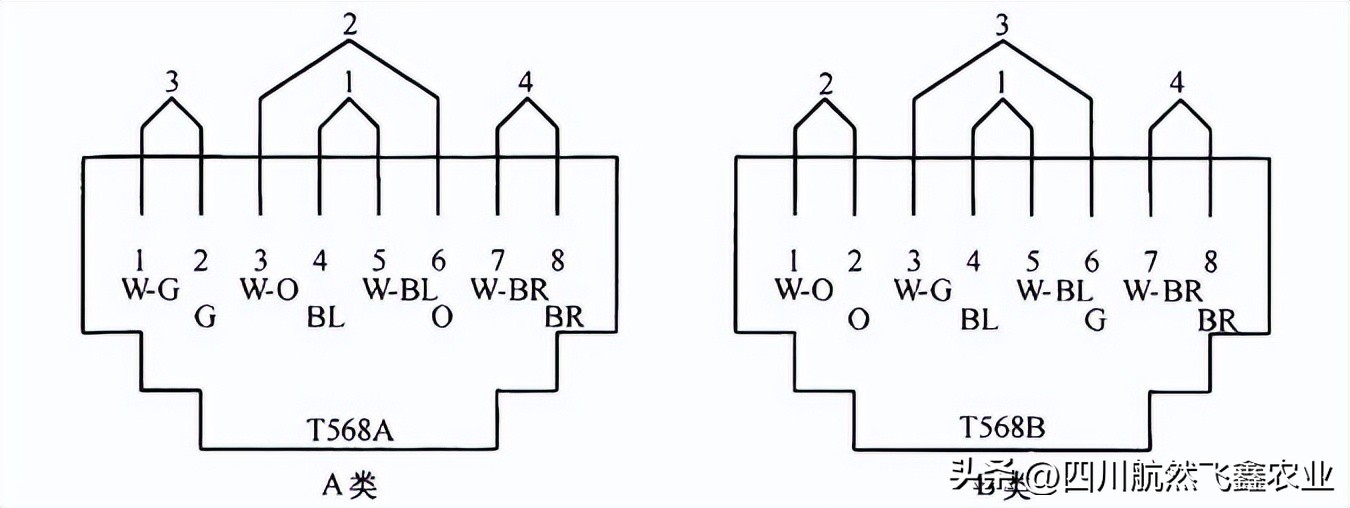

a）RJ45 8位模块通用插座可按568A或568B的方式进行连接（图1）。
图1 8位模块式通用插座连接
b）4对对绞电缆与非RJ45模块终接时，应按线序号和组成的线对进行卡接（图2、图3）。

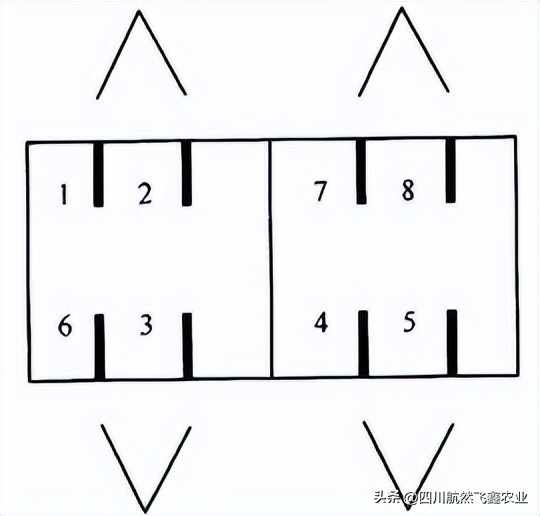

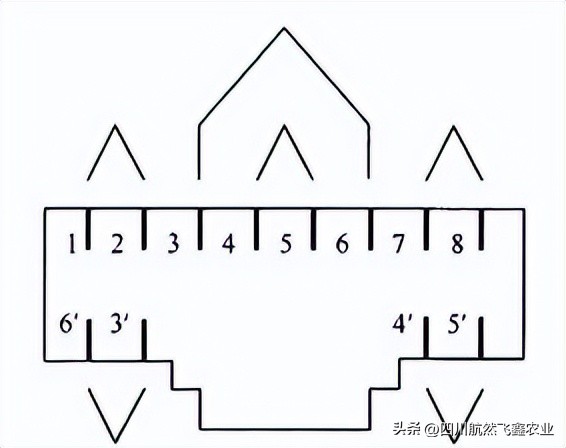

图2 7类和7A类模块插座连接(正视)方式1
图3 7类和7A类插座连接(正视)方式2
6、连接器件的性能指标参数应包括回波损耗、插入损耗、近端串音、近端串音功率和、远端串音、远端串音功率和、输入阻抗、不平衡输入阻抗、载流量、时延、时延偏差、横向转换损耗、横向转换转移损耗、耦合衰减(屏蔽布线)、转移阻抗(屏蔽布线)、绝缘电阻、外部近端串音功率和、外部远端串音功率和。
二、系统性能指标
1、划绞电缆布线系统永久链路、CP链路及信道的回波损耗、插入损耗、近端串音、近端串音功率和、衰减远端串音比、衰减远端串音比功率和、衰减近端串音比、衰减近端串音比功率和、直流环路电阻、时延、时延偏差、外部近端串音功率和、外部远端串音比功率和等性能指标参数的规定值应符合附录A以下规定。
2、在工程的安装设计中应考虑综合布线系统产品的缆线结构、直径、材料、承受拉力、弯曲半径等机械性能指标。
3、光纤布线系统OF-300、OF-500、OF-2000各等级的光纤信道衰减值应符合本规范附录A的规定。
4、工业环境布线系统性能指标应符合下列规定：
（1）电缆布线系统的性能指标应包括回波衰耗、插入损耗、近端串音、近端串音功率和、衰减串音比、衰减串音比功率和、等电平远端串音衰减、等电平远端串音衰减功率和、传播时延、时延偏差、直流环路电阻、长度、连接正确性、导通性能。
（2）光纤布线系统的性能指标应包括光衰耗、模式带宽、传播时延、长度、连接极性。
5、对绞电缆布线系统应用在工业以太网、POE及高速信道的情况下，还应考虑横向转换损耗、两端等效横向转换损耗、不平衡电阻、耦合衰减等屏蔽特性指标。
附录A
A．0．1综合布线系统工程设计中，100Ω对绞电缆组成的永久链路或CP链路的各项指标值应符合下列规定：

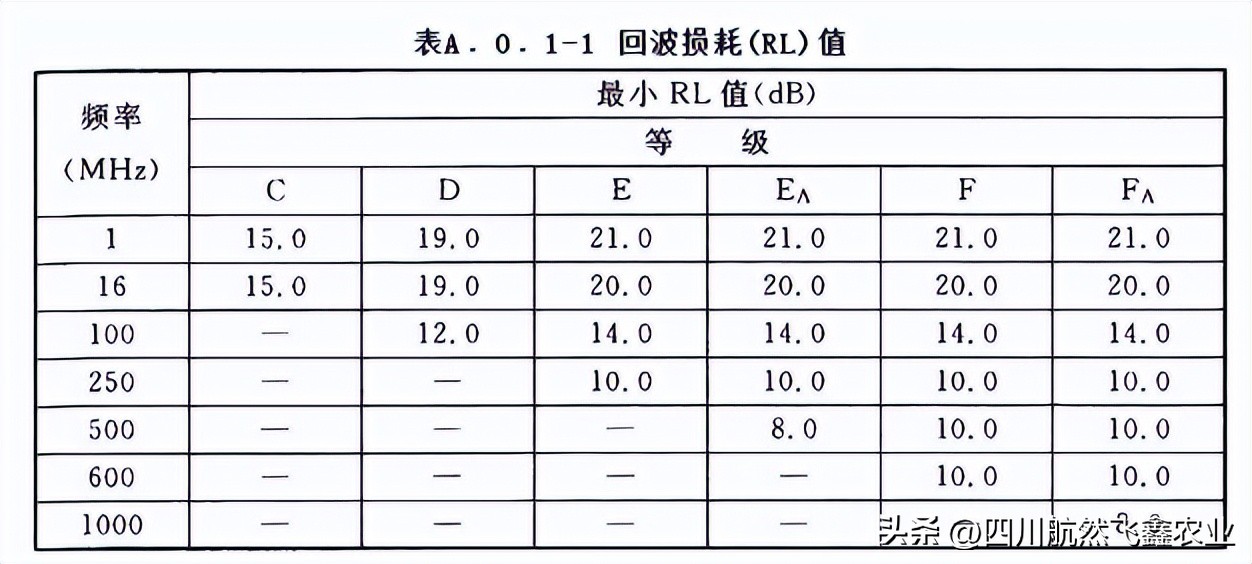

1、在布线的两端均应符合回波损耗值的要求，布线系统永久链路的最小回波损耗值应符合表A．0．1-1的规定。

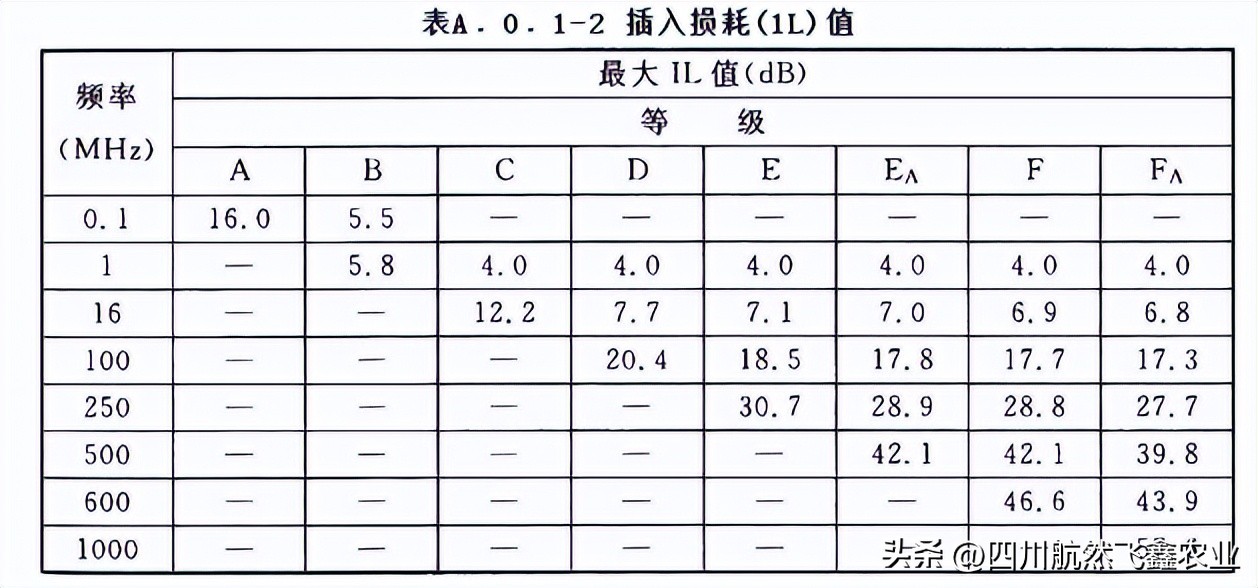

2、布线系统永久链路的最大插入损耗(1L)值应符合表A．0．1-2的规定。

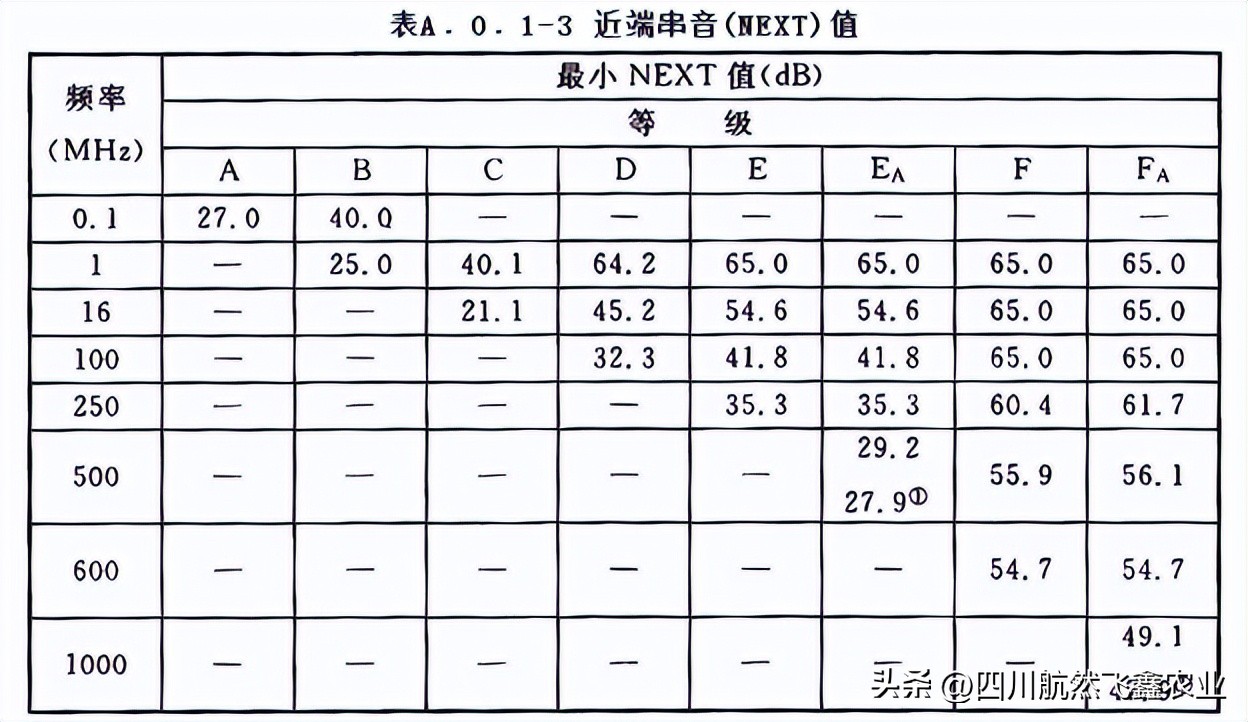

3、线对与线对之间的近端串音(NEXT)在布线的两端均应符合NEXT值的要求，布线系统永久链路的近端串音值应符合表A．0．1-3的规定。
注：①为有CP点存在的永久链路指标。

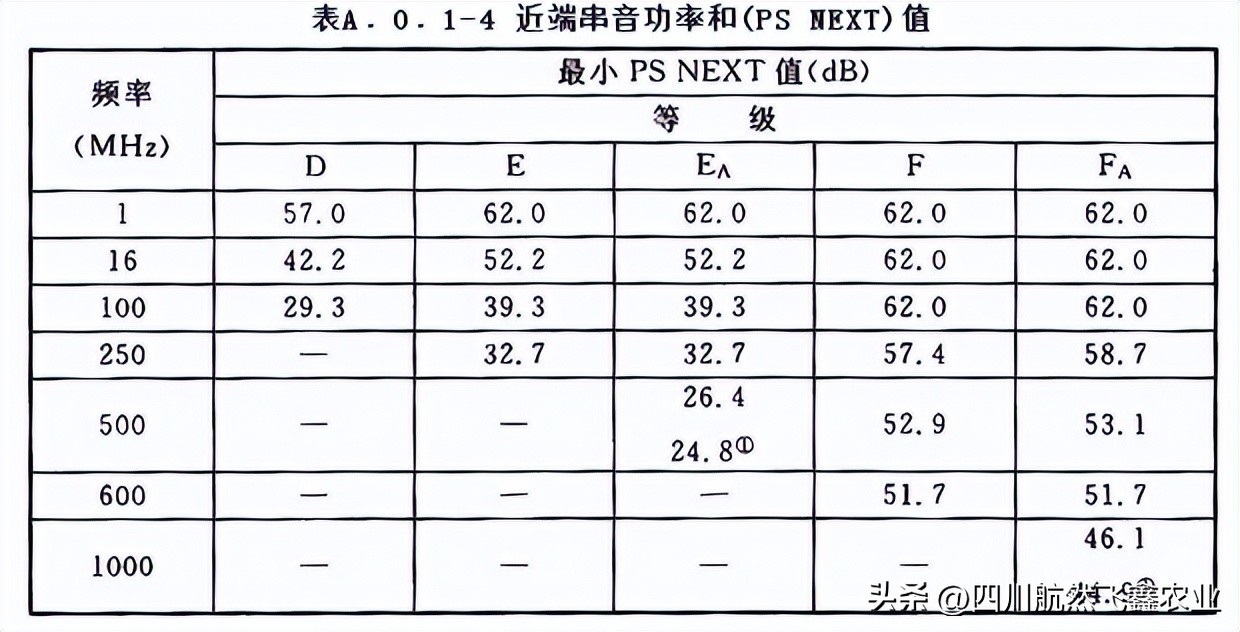

4、近端串音功率和(PS NEXT)在布线的两端均应符合PSNEXT值要求，布线系统永久链路的PS NEXT值应符合表A．0．1-4的规定。
注：①为有CP点存在的永久链路指标。

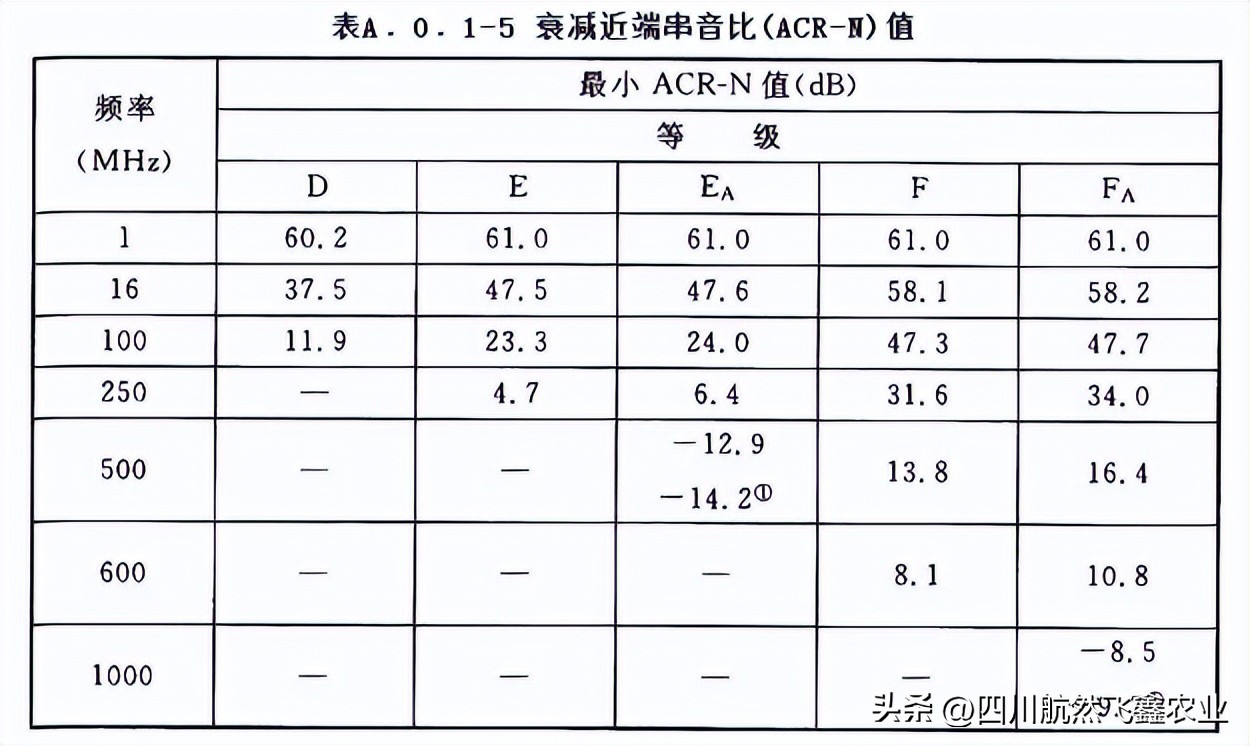

5、线对与线对之间的衰减近端串音比(ACR-N)在布线的两端均应符合ACR-N值要求，布线系统永久链路的ACR-N值应符合表A．0．1-5的规定。
注：①为有CP点存在的永久链路指标。

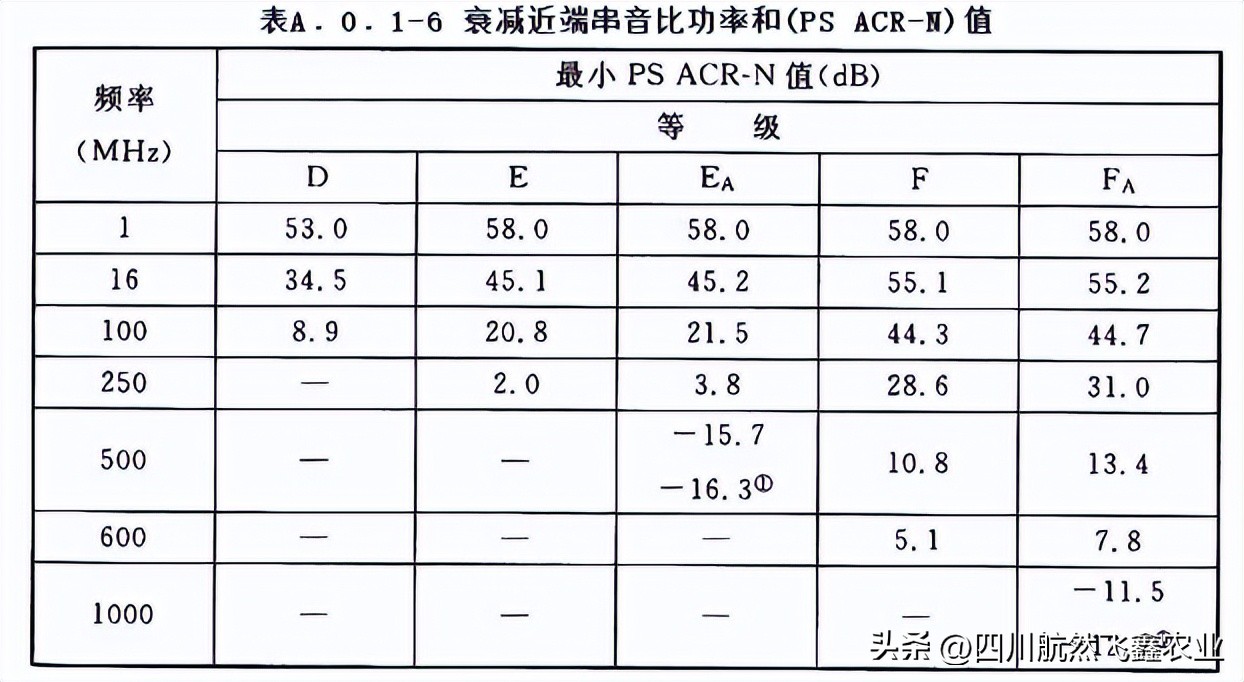

6、布线系统永久链路的衰减近端串音比功率和(PS ACR-N)值应符合表A．0．1-6的规定。
注：①为有CP点存在的永久链路指标。

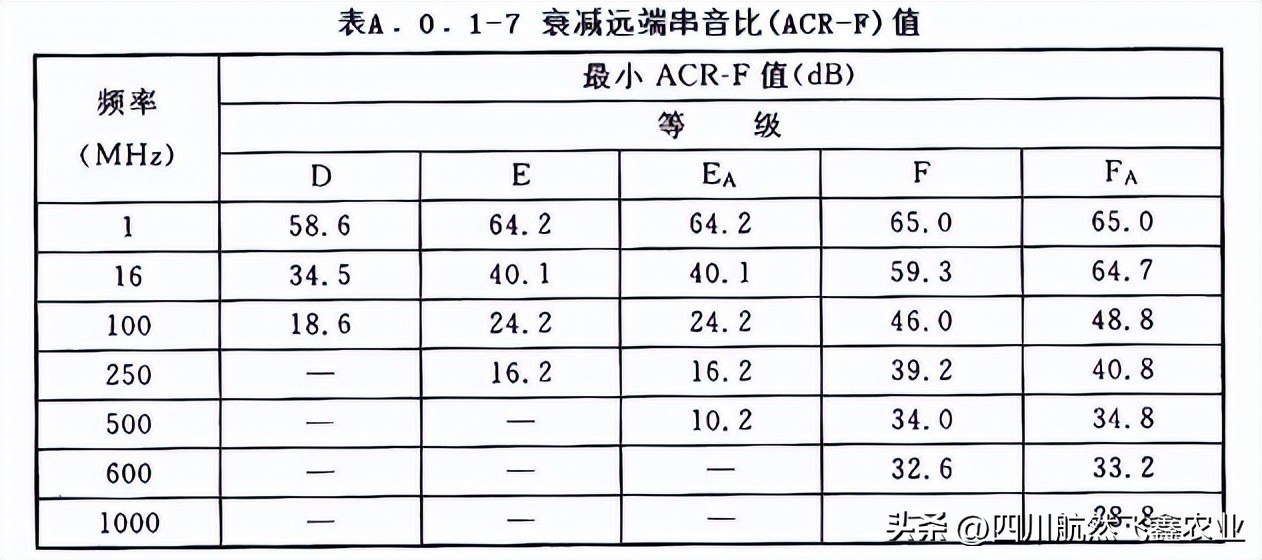

7、线对与线对之间的衰减远端串音比(ACR-F)在布线的两端均应符合ACR-F值要求，布线系统永久链路的ACR-F值应符合表A．0．1-7的规定。

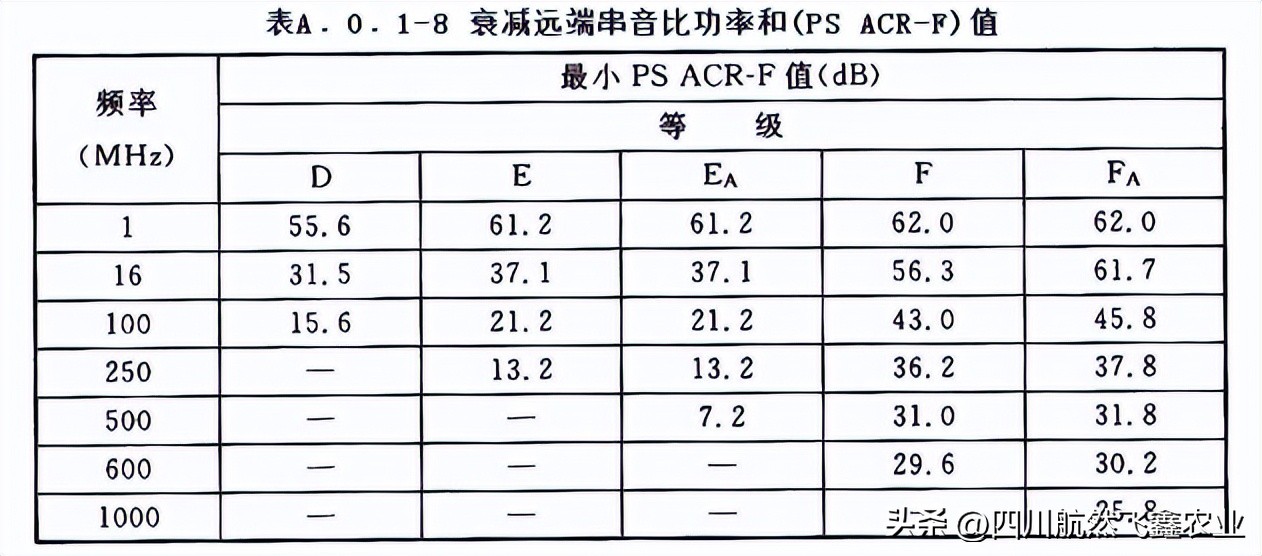

8、布线系统永久链路的衰减远端串音比功率和(PS ACR-F)值应符合表A．0．1-8的规定。

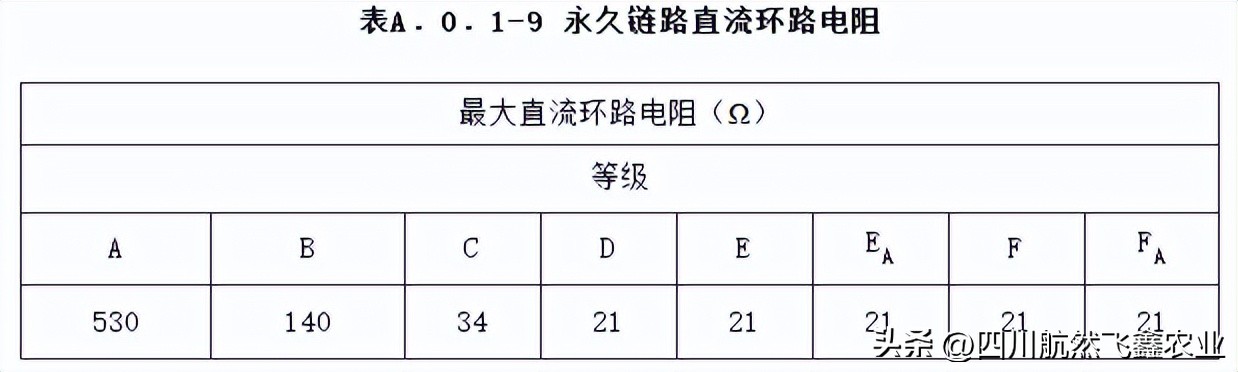

9、布线系统永久链路的直流环路电阻(d．c．)应符合表A．0．1-9的规定。
10、布线系统永久链路的最大传播时延应符合表A．0．1-10的规定。

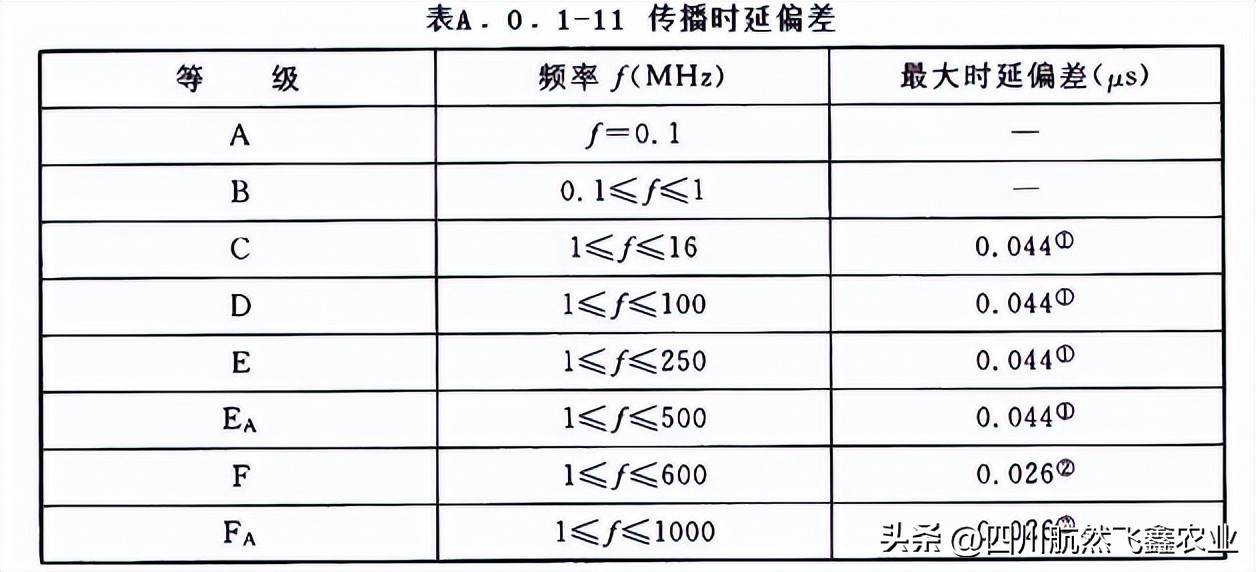

11、布线系统永久链路的最大传播时延偏差应符合表A．0．1-11的规定。
注：①为0．9×0．045＋3×0．00125计算结果。
②为0．9×0．025＋3×0．00125计算结果。

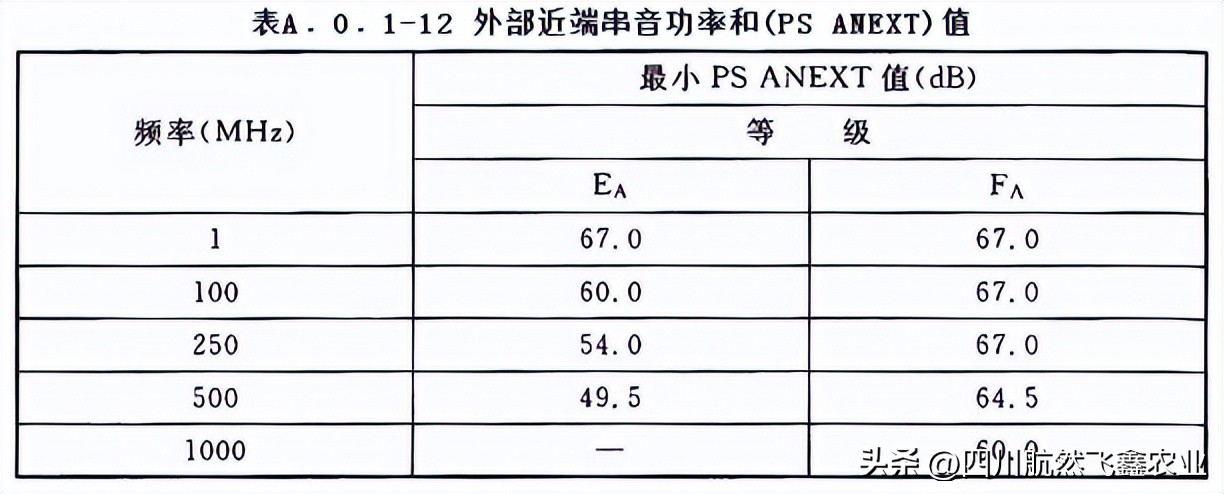

12、外部近端串音功率和(PS ANEXT)在布线的两端均应符合PS ANEXT值要求，布线系统永久链路的PS ANEXT值应符合表A．0．1-12的规定。

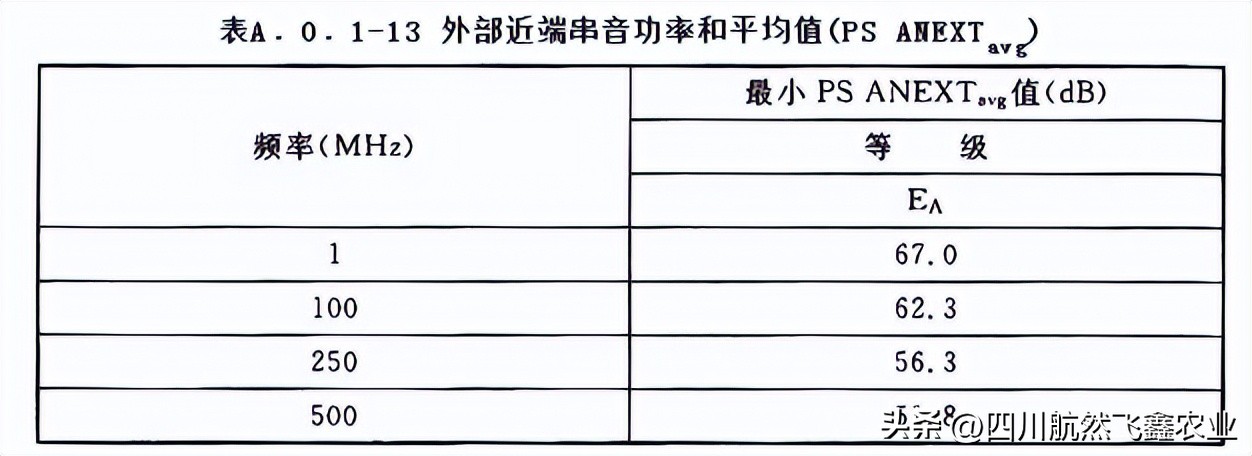

13、外部近端串音功率和平均值(PS ANEXTavg)在布线的两端均应符合PS ANEXTavg值要求，布线系统永久链路的PSANEXTavg值应符合表A．0．1-13的规定。

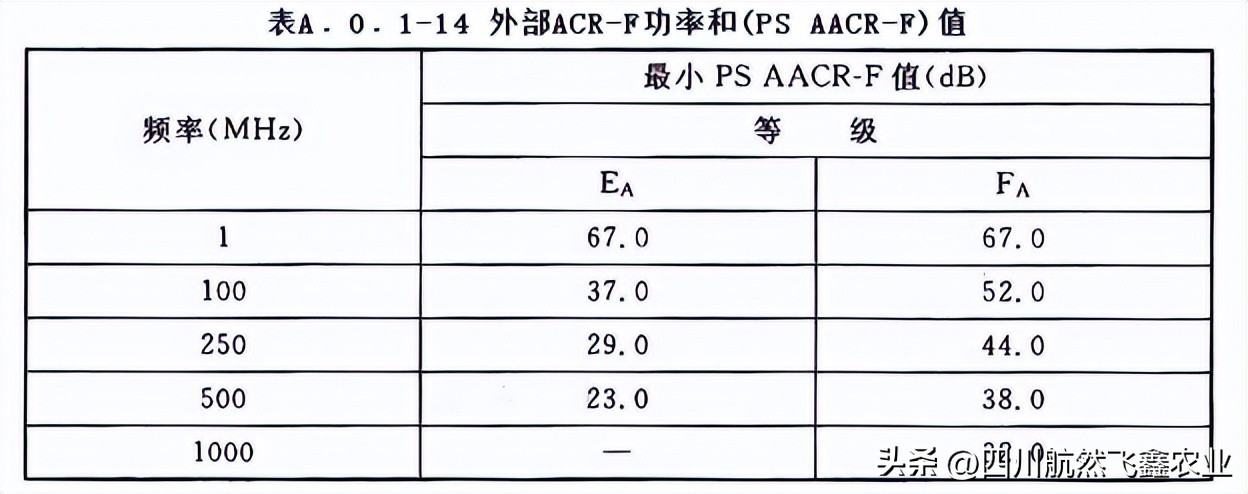

14、外部ACR-F功率和(PS AACR-F)在布线的两端均应符合PS AACR-F值要求，布线系统永久链路的PS AACR-F值应符合表A．0．1-14的规定。

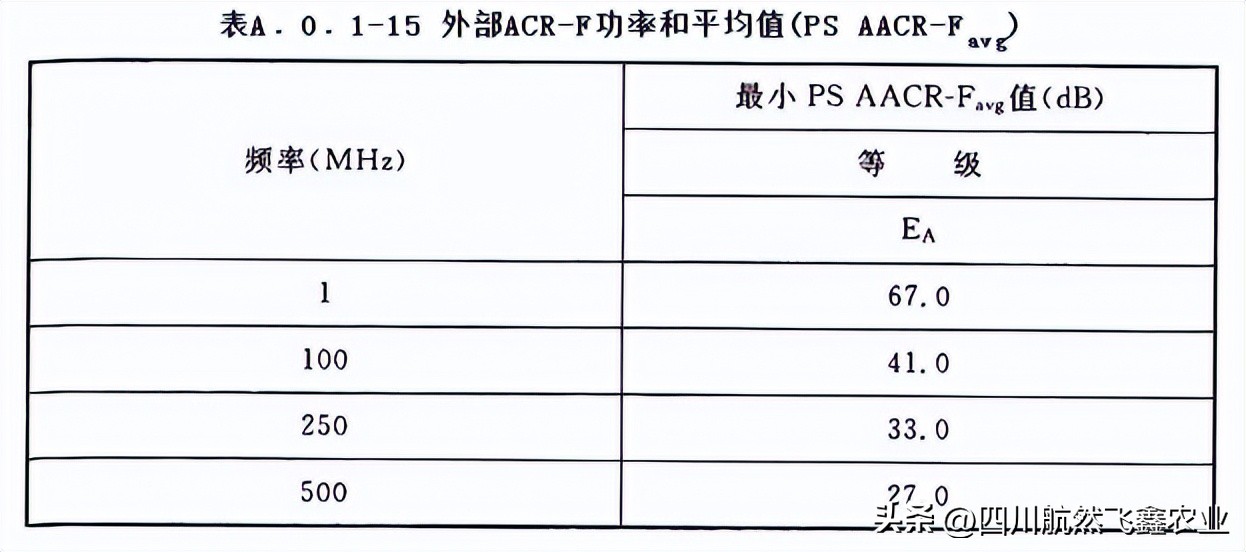

15、外部ACR-F功率和平均值(PS AACR-Favg)在布线的两端均应符合PS AACR-Favg值要求，布线系统永久链路的PSAACR-Favg值应符合表A．0．1-15的规定。
A．0．2综合布线系统工程设计中，100Ω对绞电缆组成的信道各项指标值应符合下列规定：

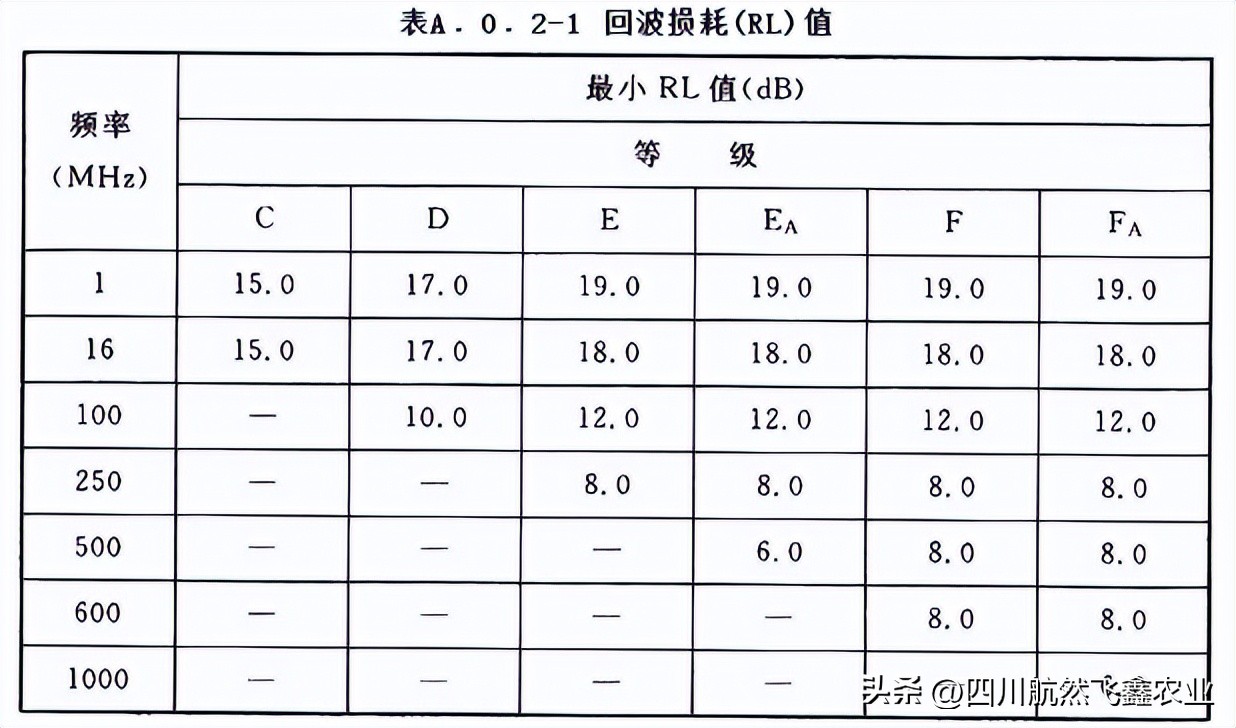

1、在布线的两端均应符合回波损耗值的要求，布线系统信道的回波损耗值应符合表A．0．2-1的规定。

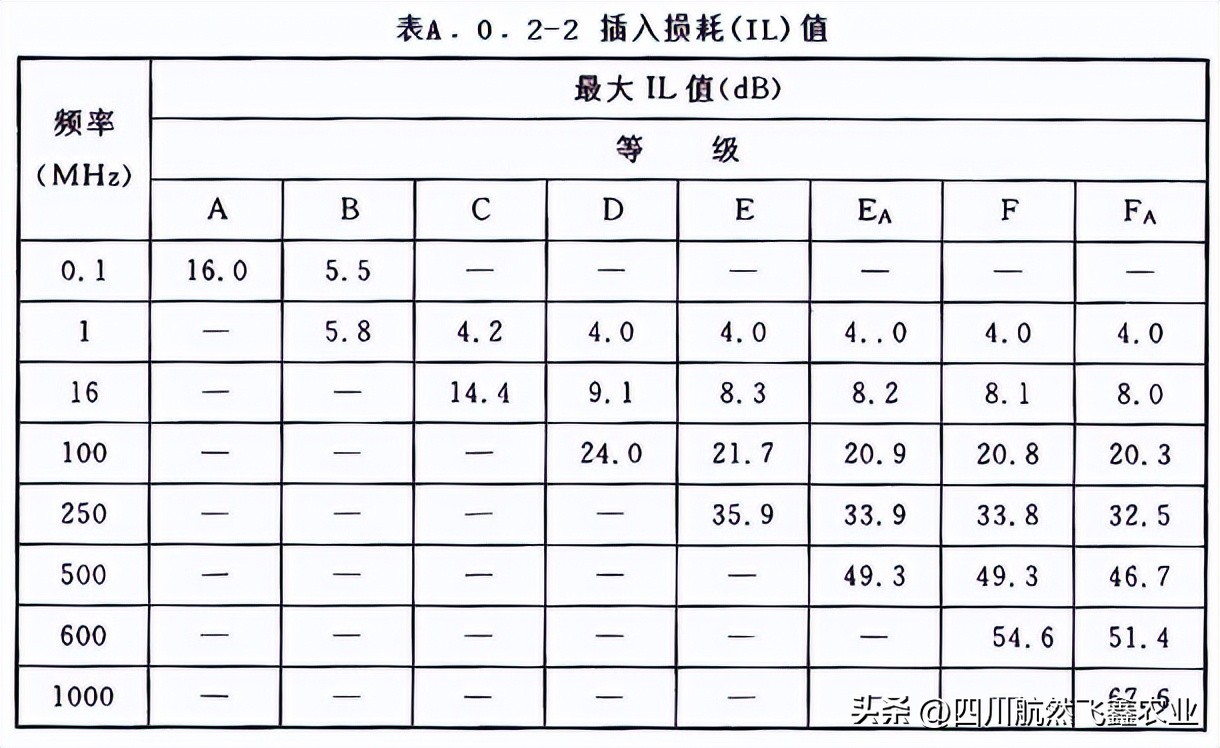

2、布线系统信道的插入损耗(IL)值应符合表A．0．2-2的规定。

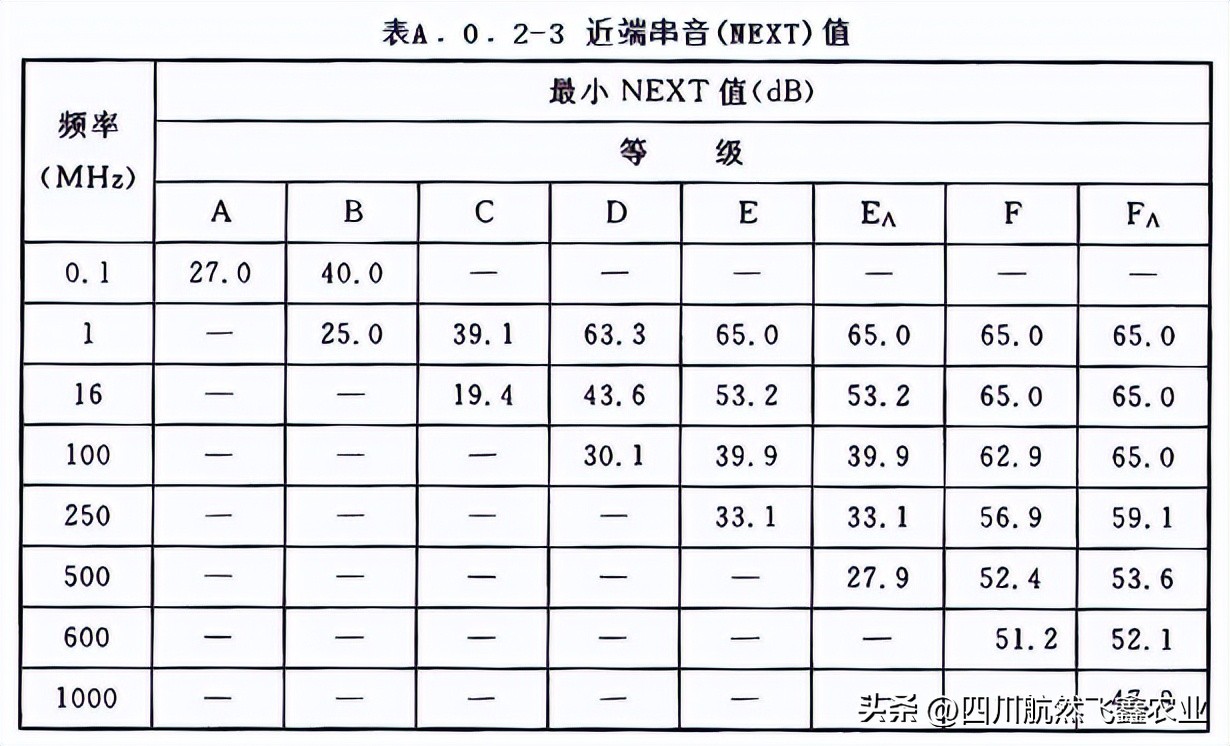

3、线对与线对之间的近端串音(NEXT)在布线的两端均应符合NEXT值的要求，布线系统信道的近端串音值应符合表A．0．2-3的规定。

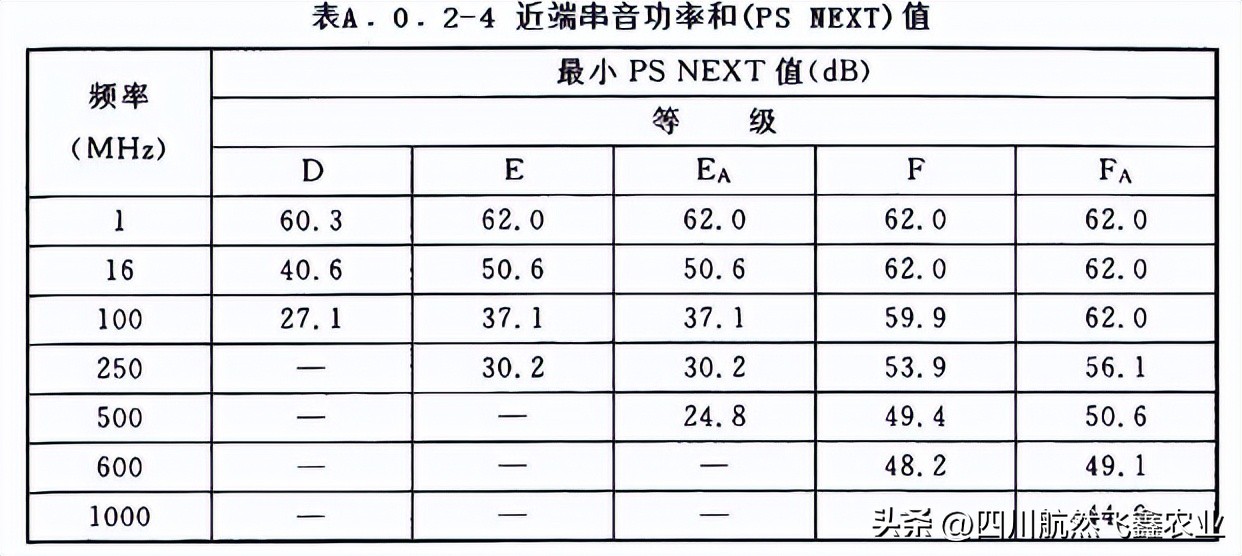

4、近端串音功率和(PS NEXT)在布线的两端均应符合PSNEXT值要求，布线系统信道的PS NEXT值应符合表A．0．2-4的规定。

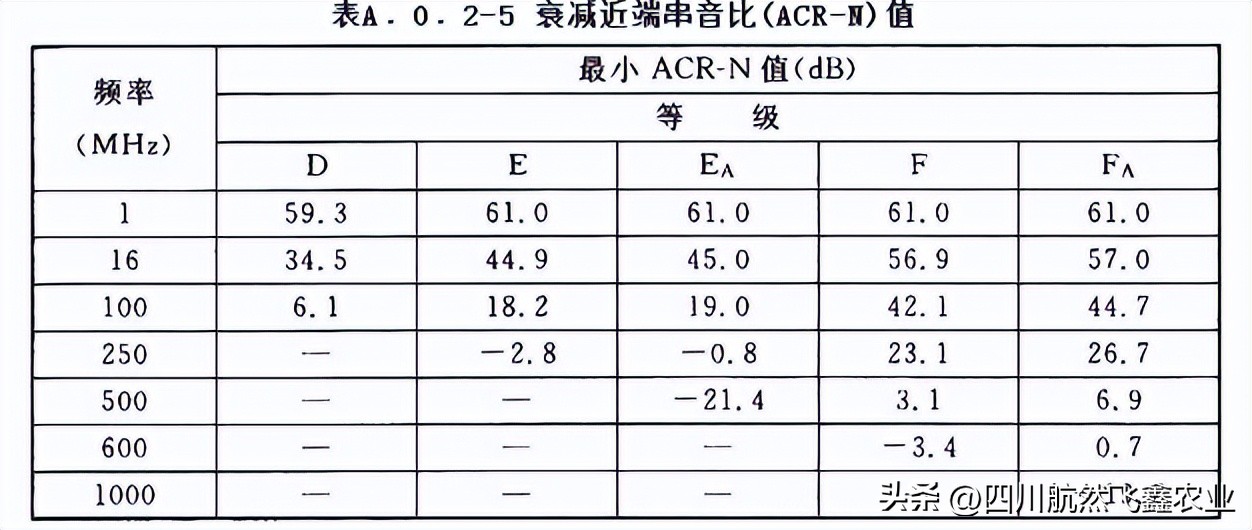

5、线对与线对之间的衰减近端串音比(ACR-N)在布线的两端均应符合ACR-N值要求，布线系统信道的ACR-N值应符合表A．0．2-5的规定。

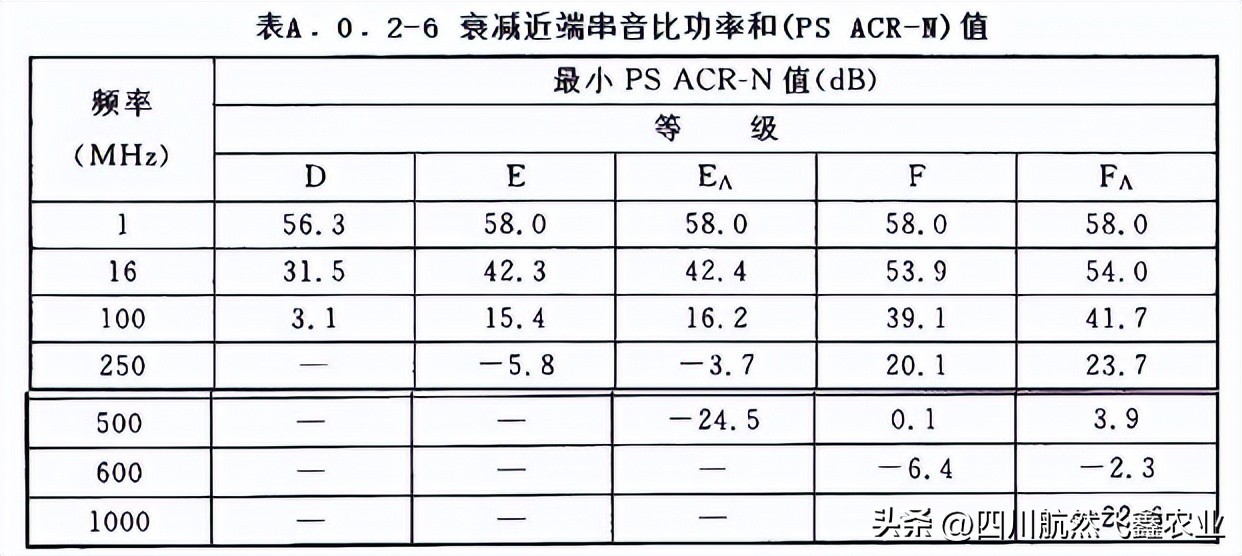

6、布线系统信道两端的衰减近端串音比功率和(PS ACR-N)值应符合表A．0．2-6的规定。

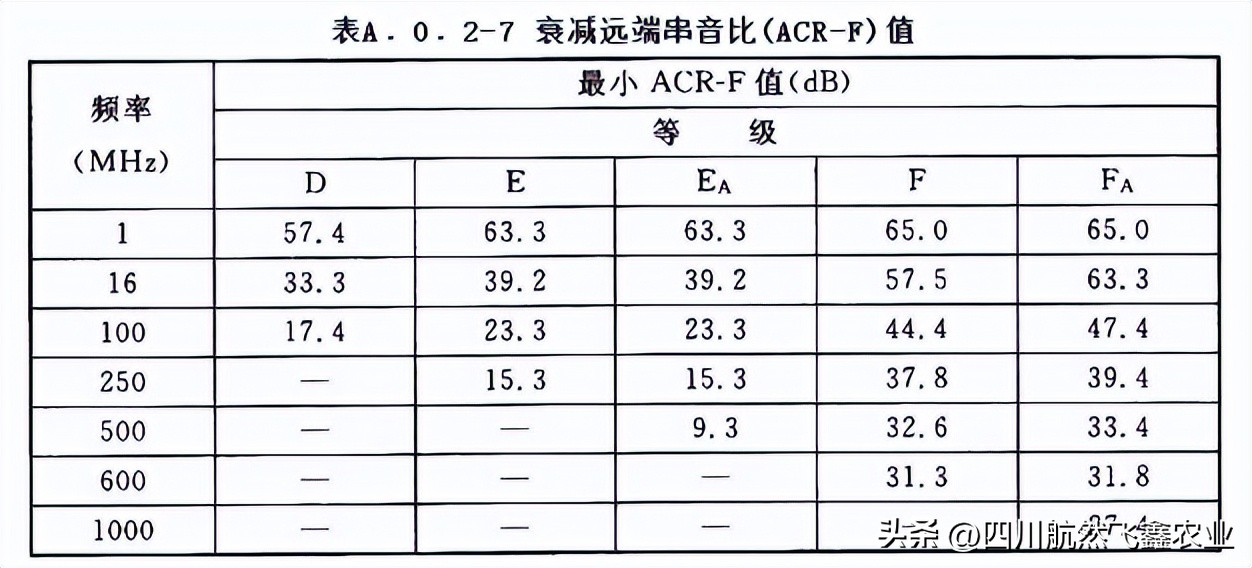

7、线对与线对之间的衰减远端串音比(ACR-F)在布线的两端均应符合ACR-F值要求，布线系统信道的ACR-F值应符合表A．0．2-7的规定。

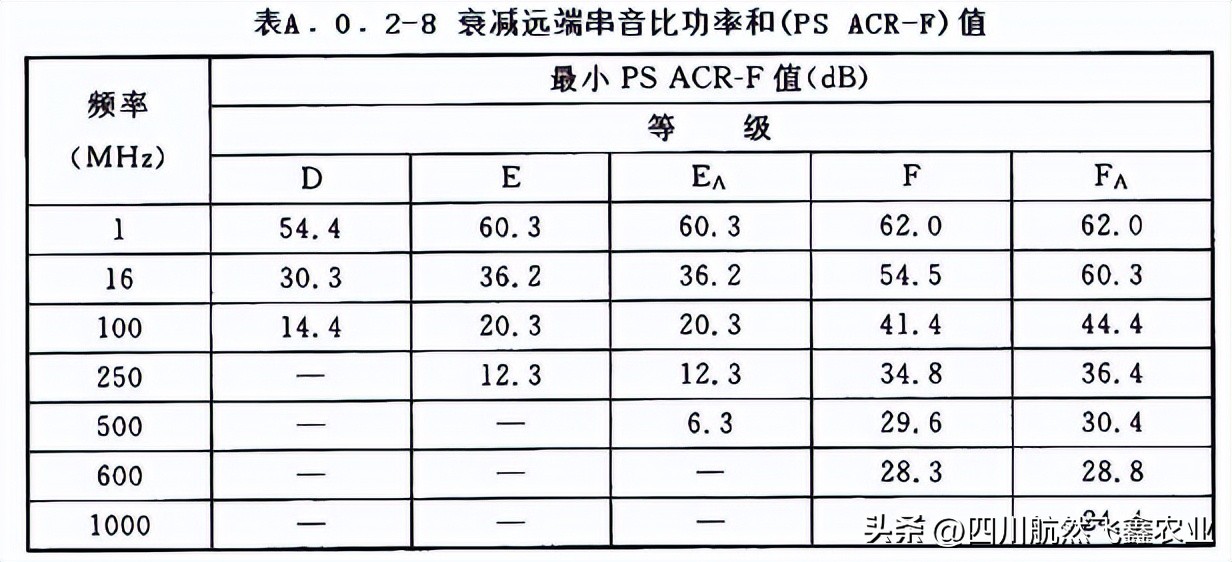

8、布线系统信道的衰减远端串音比功率和(PS ACR-F)值应符合表A．0．2-8的规定。

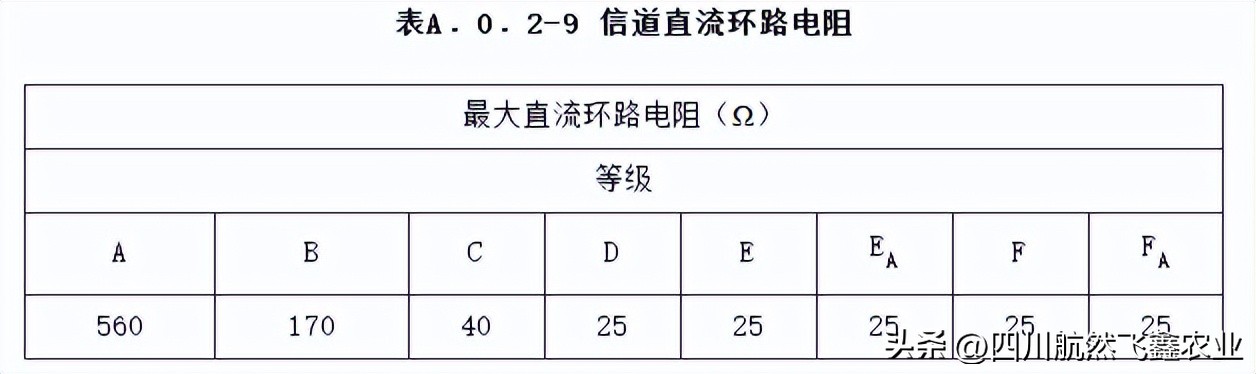

9、布线系统信道的直流环路电阻(d．c．)应符合表A．0．2-9的规定。
注：直流环路电阻不得超过表中规定的3％或0．2Ω。

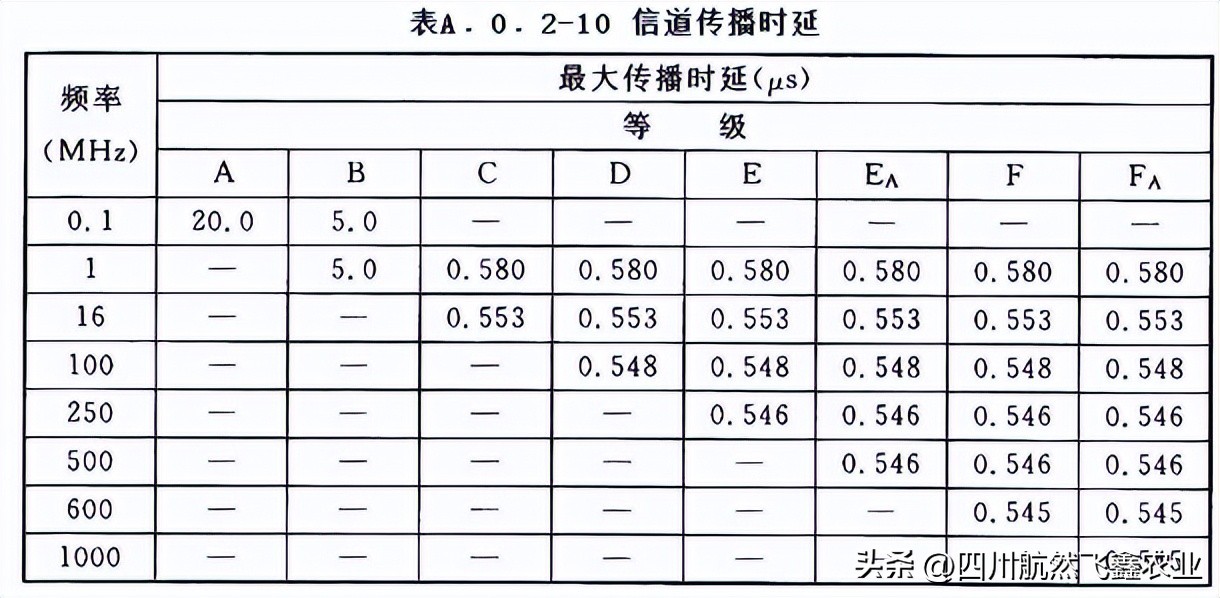

10、布线系统信道的传播时延应符合表A．0．2-10的规定。

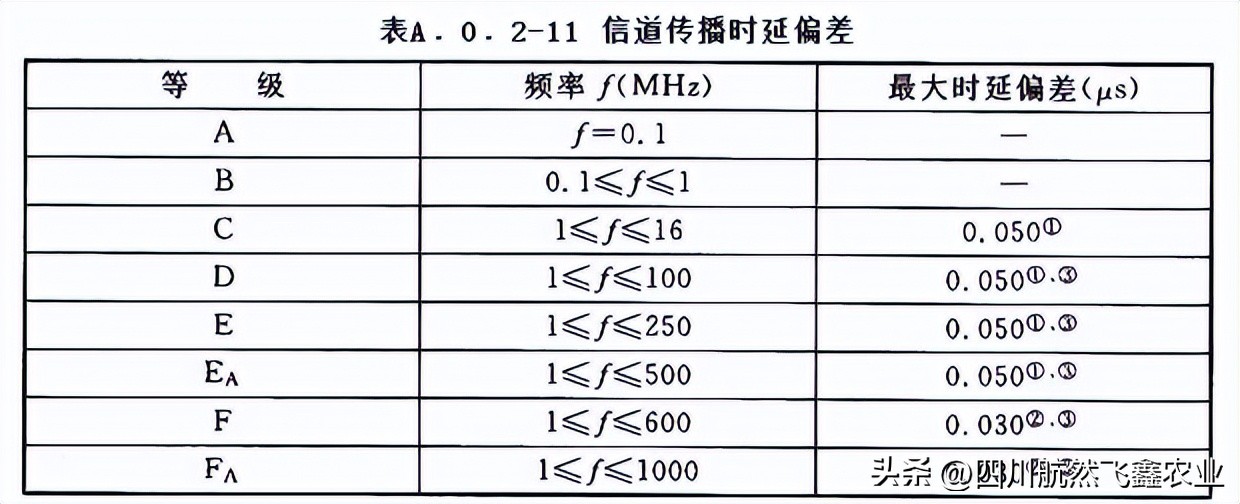

11、布线系统信道的传播时延偏差应符合表A．0．2-11的规定。
注：①为0．045＋4×0．00125计算结果。 ②为0．025＋4×0．00125计算结果。 ③布线信道因环境温度影响，在给定的传播时延偏差值上不得超过0．010μs。

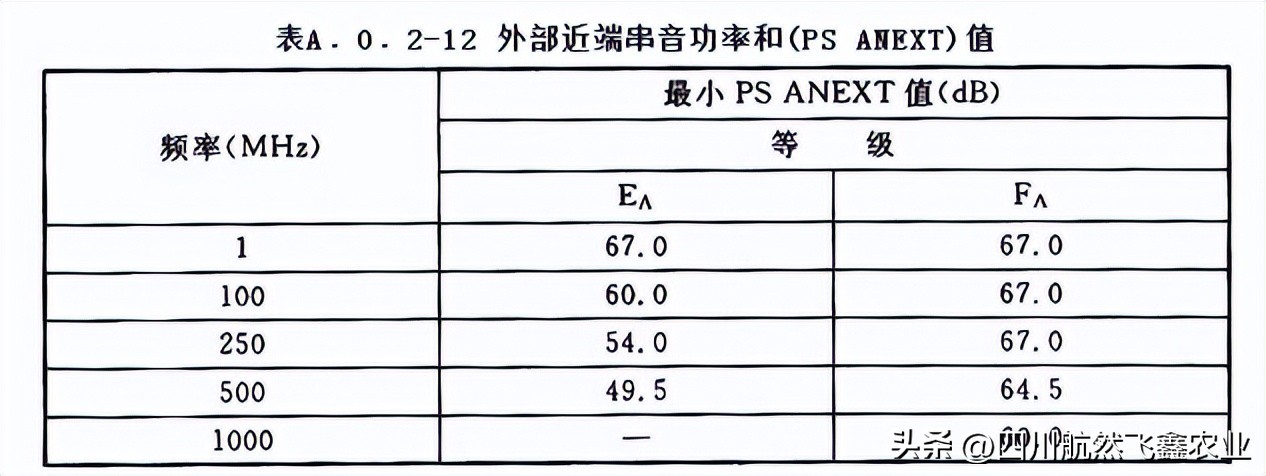

12、外部近端串音功率和(PS ANEXT)在布线的两端均应符合PS ANEXT值要求，布线系统信道的PS ANEXT值应符合表A．0．2-12的规定。

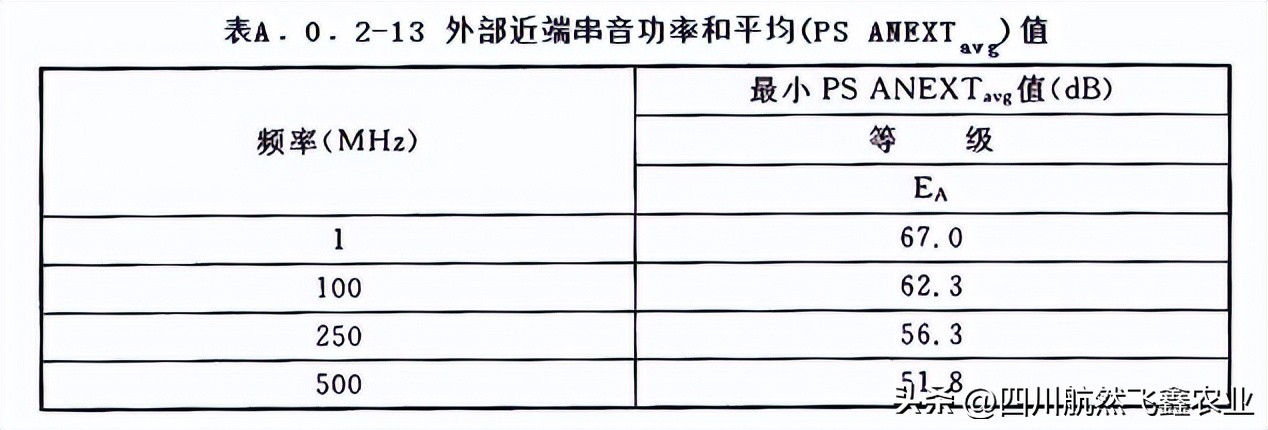

13、外部近端串音功率和平均值(PS ANEXTavg)在布线的两端均应符合PS ANEXTavg值要求，布线系统信道的PS ANEXTavg值应符合表A．0．2-13的规定。
14、外部ACR-F功率和(PS AACR-F)在布线的两端均应符合PS AACR-F值要求，布线系统信道的PS AACR-F值应符合表A．0．2-14的规定。
注：①PS AACR-F值在1MHz时，计算值受插入损耗影响。

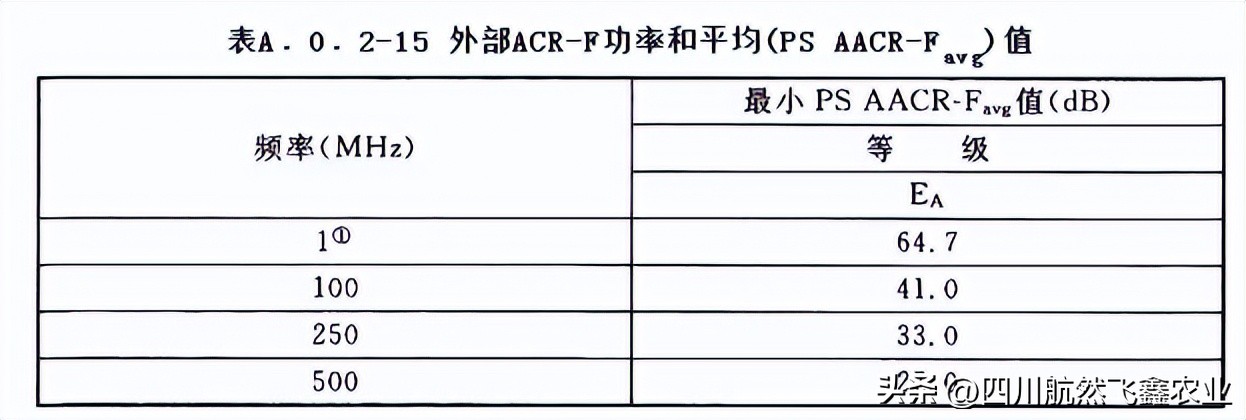

15、外部ACR-F功率和平均值(PS AACR-Favg)在布线的两端均应符合PS AACR-Favg值要求，布线系统信道的PS AACR-Favg值应符合表A．0．2-15的规定。
注：①PS AACR-Favg值在1MHz时，计算值受插入损耗的影响。
A．0．3 屏蔽布线系统电缆对绞线对的传输性能要求应符合本规范第A．0．1条与第A．0．2条的规定。
A．0．4 电缆屏蔽特性的相关指标参数应符合下列规定：

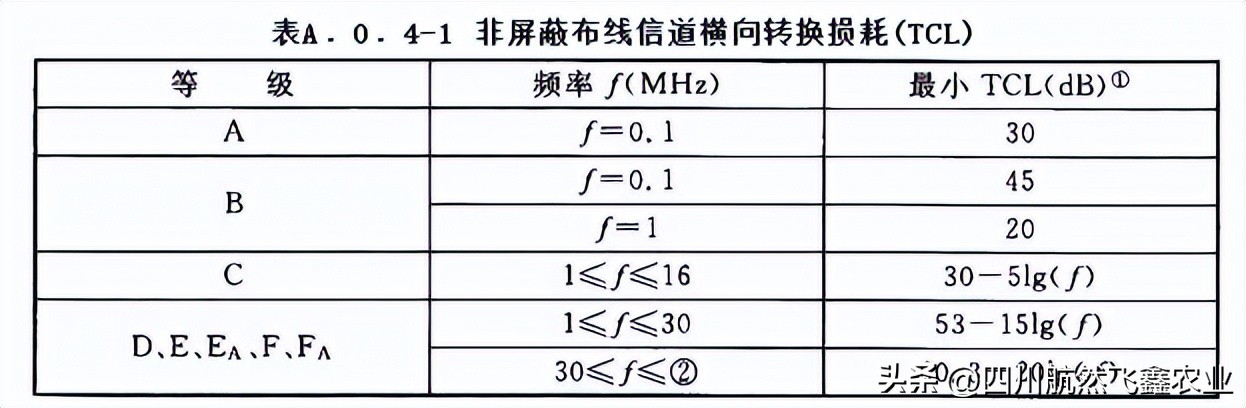

1、非屏蔽布线信道中每个线对的TCL值应符合表A．0．4-1的规定。
注：①若TCL对应于一个频率的计算值大于40dB时，仍应满足40dB的最小要求。 ②对大于250MHz时的参数仅供参考。

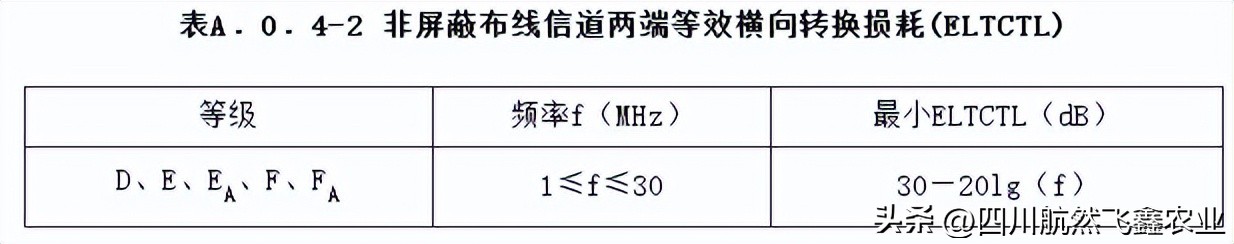

2、非屏蔽布线信道两端等效横向转换损耗(ELTCTL)值应符合表A．0．4-2的规定。

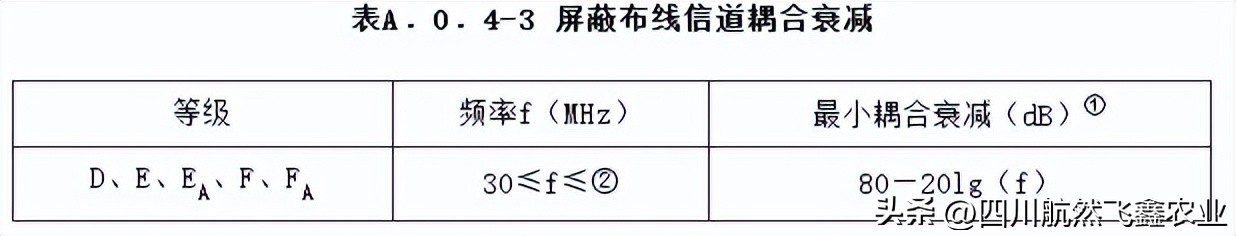

3、屏蔽布线信道耦合衰减值应符合表A．0．4-3的规定。
注：①如耦合衰减大于40dB的频率计算值时，仍应满足40dB的最小要求。 ②大于1000MHz时的参数仅供参考。

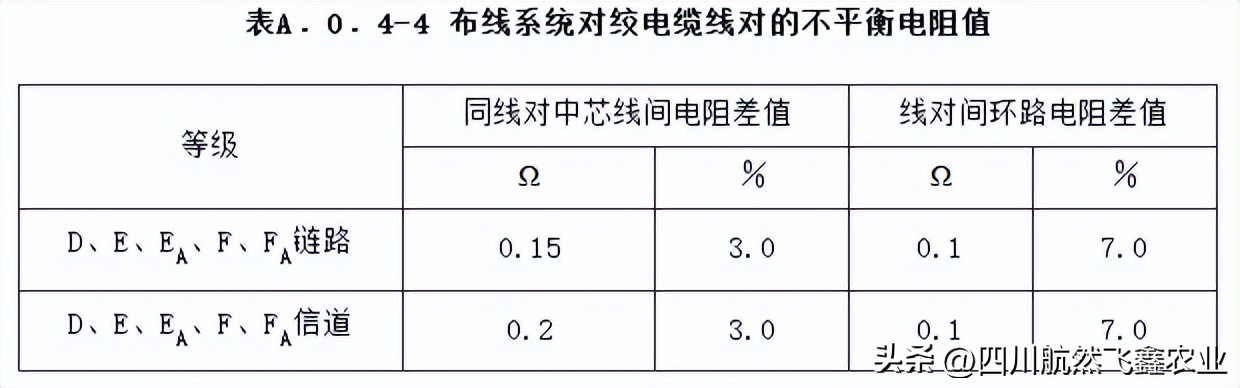

4、布线系统对绞电缆线对的不平衡电阻值应符合表A．0．4-4的规定。
A．0．5 光纤布线系统传输性能指标应符合下列规定：

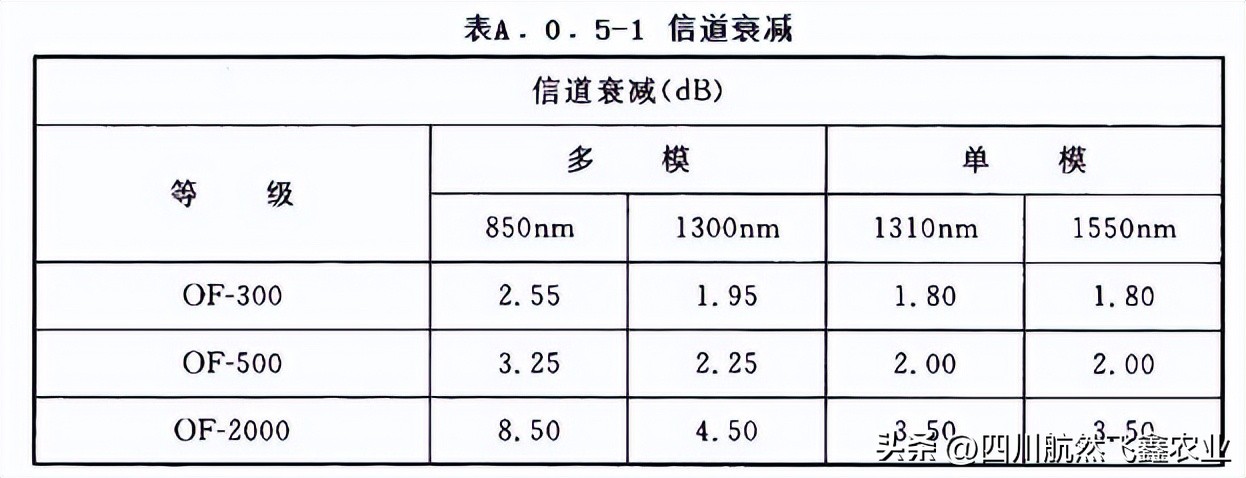

1、各等级的光纤信道衰减值应符合表A．0．5-1的规定。
注：光纤信道包括的所有连接器件的衰减合计不应大于1．5dB。

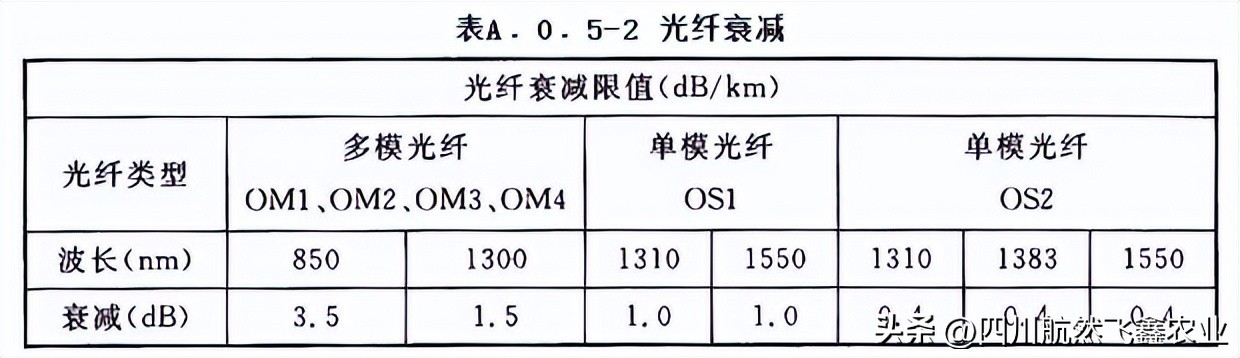

2、光纤的衰减值应符合表A．0．5-2的规定。

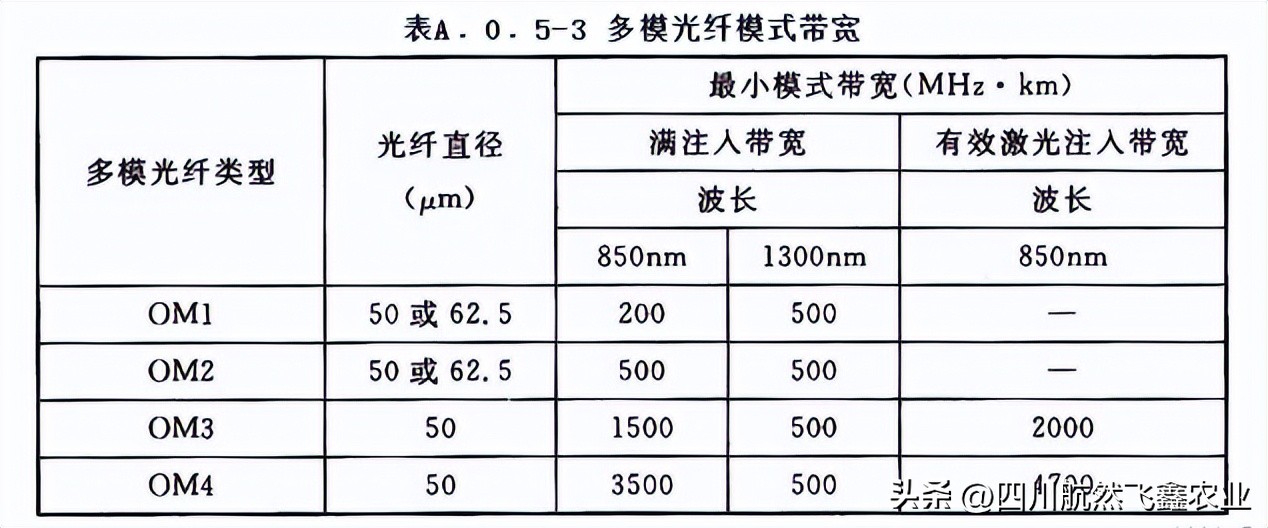

3、多模光纤的最小模式带宽应符合表A．0．5-3的规定。
注：使用IEC／PAS60793-2-10规定的差分模式时延(DMD)确保有效的光发射带宽，过量的发射模式带宽的光纤可能不支持其他标准的某些应用。
性能指标的分享就到这了，希望大家能用得上，能从中学到有用得知识。下次给大家分享安装工艺要求的知识。
