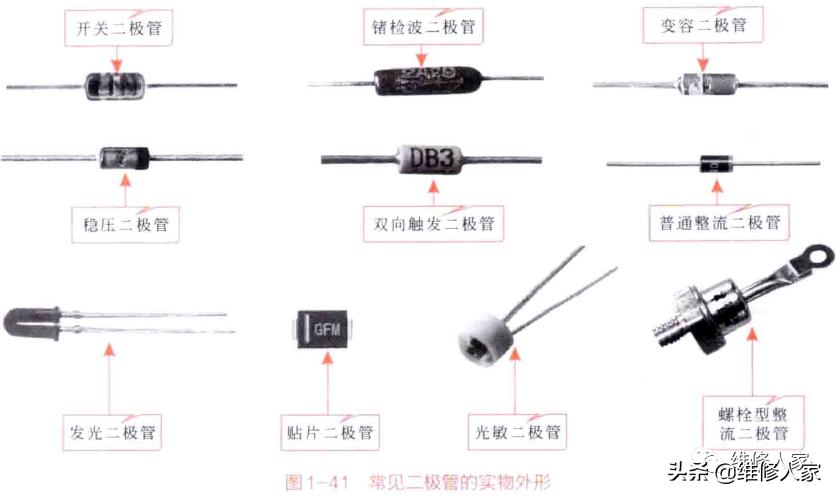

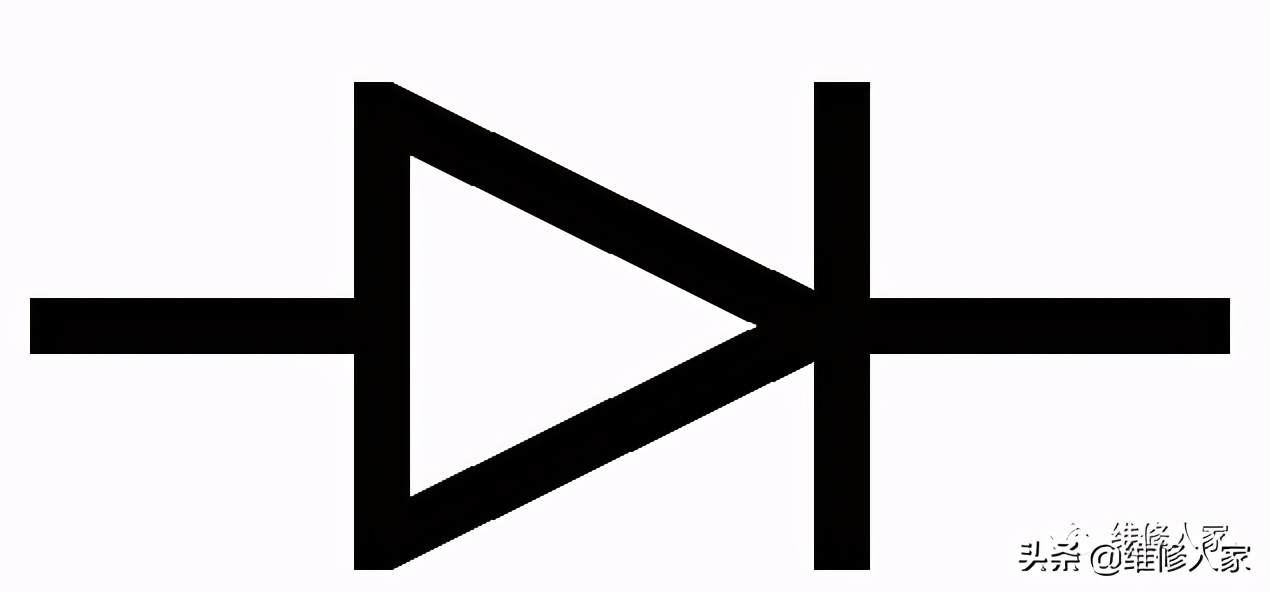

二极管是一种 常用的半导体器件，也被称为晶体二极管。它是由一个P型半导体和N 型半导体形成的P-N结，并在P-N结两端引出相应 的电极引线， 再加上管壳密封制 成的, 电路符号及形状如下图所示。
二极管 最重要的特性就是单向导电性，即在电路中， 电流只 能从 二极管 的正极流入，负极流出。不同种类二极管的功能和基本特性大致相同。
一、二极管的功能
二极管是诞生最早的半导体器件之一，应用非常广泛，突出的特点是单向导 电性， 即正向 导通， 反 向截止特性，常见二极管有整流二极管、稳压二极管、检 波二极 管等。
1、整流二极管的功能
整流二极管可以构成半波整流电路或全波整流电路。
a. 二极管半波整流电路

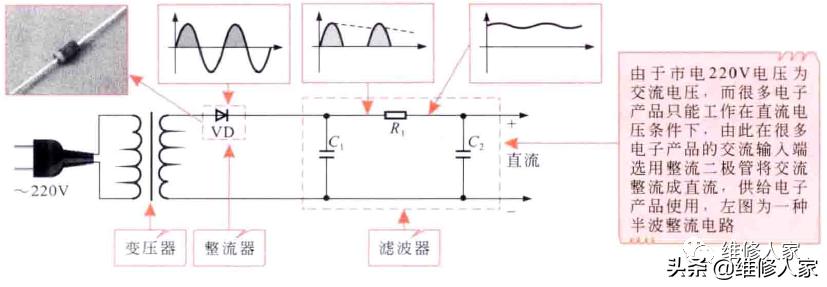

下图所示为二极管构成的半波整流电路，在交流电压处于正半周时，二极管导通 ： 在交流电压处于负半周时，二极管截止，因而交流电经二极管 VD 整流后就变为脉动直流电压（缺少半个周期）。然后再经 RC 滤波即可得到比较稳定的直流电压。
b.二极管全波整流电路

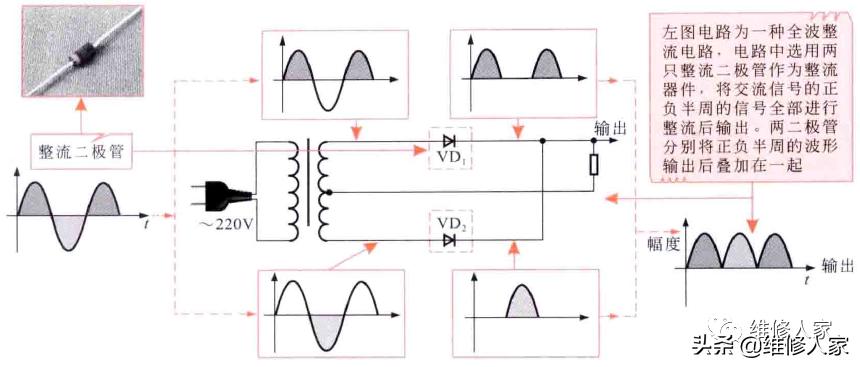

下图所示为二极管 构成的 全波整流电路，在该电路中，变压器次级绕组采用中心抽头方式，两输出端分别连接了两个整流二极管。这样，由变压器 次级绕 组中间抽头为基准组成上下两个半波整流电路。 VD1 对交流电正半周电压进行整流 ； 二极管 VD2对交流电负半周的电压进行整流，这样最后得到两个合成的电流，称为全波 整流。
2、稳压二极管的功能

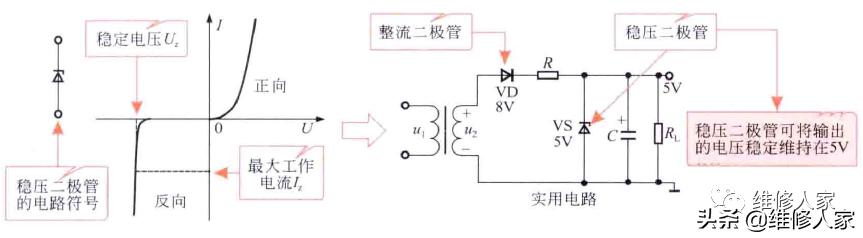

下图所示为稳压二极管构成的稳压电路。在该电路中，二极管 VD起整流的作用，二极管VS起稳压的作用。
稳压二极管VS负极接外加电压的高端，正极接外加电压的低端。当稳压 二极管 VS反 向 电压接近稳压 二极管 VS的击穿电压值(5V)时，电流急剧增大，稳压二极管VS呈反向 击穿 状态，该状态下稳压二极管两端的电压保持不变(5V)，从而实现稳定直流电压的功 能。 为了满足电路的需要，工厂要制造出各种稳压值的稳压二极管，出厂后的稳压二极管 其 稳压值是不会变的，例如有5V的稳压二极管、6V的稳压二极管，还有9V、10V、12V、15V 等稳压二极管。
3、检波二极管的功能

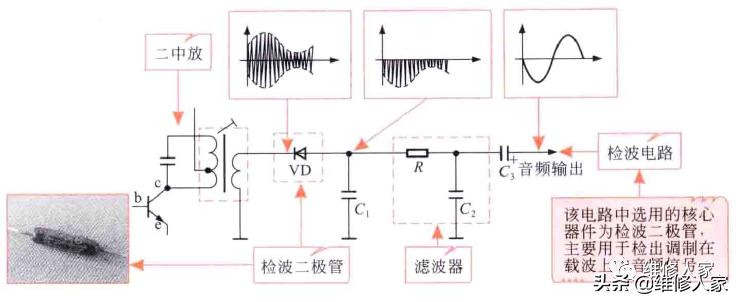

下图所示为检波二极管构成的超外差收音机检波电路，在该电路中，VD为检波二极管。第二中放输出的调幅波加到二极管VD负极，由于二极管单向导电特性，其负半周调幅波通过二极管，正半周被截止，通过二极管VD后输出的调幅波只有负半周。负半周的调幅波再由RC滤波器滤除其中的高频成分，电容C3阻止其中的直流成分，输出的就是调制在载波上的音频信号，这个过程称为检波。
二、二极管的极性识别

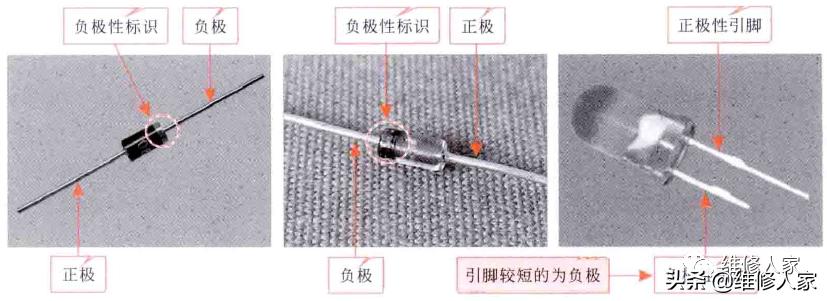

二极管的基本特性是单向导电性，因而二极管的两端是有极性的。为了判别极性，在半导体二极管的表面白色一定代表负极，或用黑线隔开，或根据半导体二极管引脚的长短进行划分正、负极，如下图所示。
