维修CP1E-E60DR-A上电没反应
今日天气有点冷。吃完饭，开着车就去了快递点。一个朋友寄来的欧姆龙CP1E，说拆机下来原本正常的，在地下室放置一段时间后，再上电没反应了。此块PLC是220v电源输入的。下图所示;

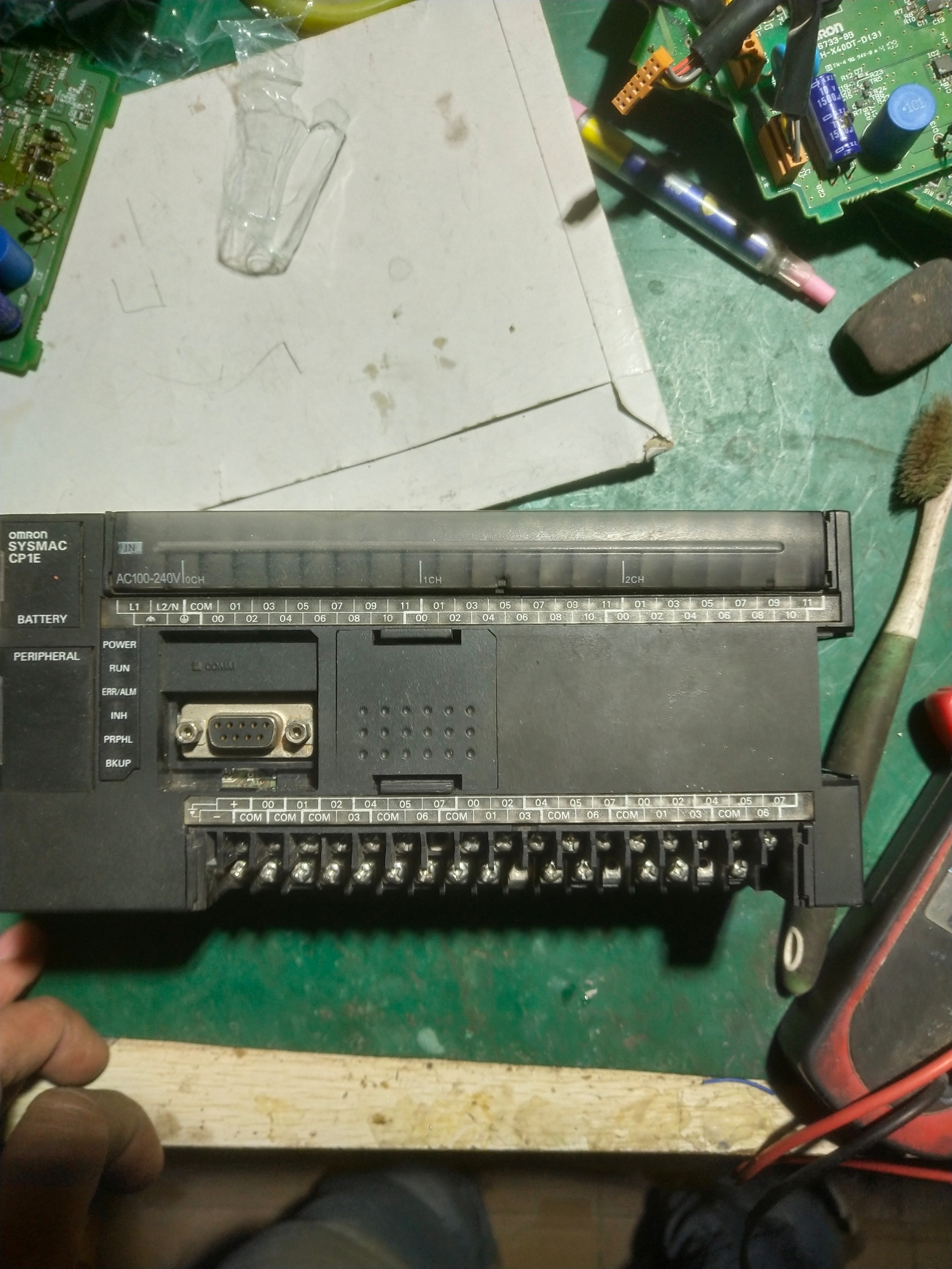

CP1E-E60DR-A
先测量下保险管，没有断路。细查下看到线路板电源开关管线路板处，有烧糊现象，而且部分铜箔因火热，而漏了"光腚"。这说明流过开关管的电流肯定大了。一般输出过负载，或者短路，就会造成此种现象。

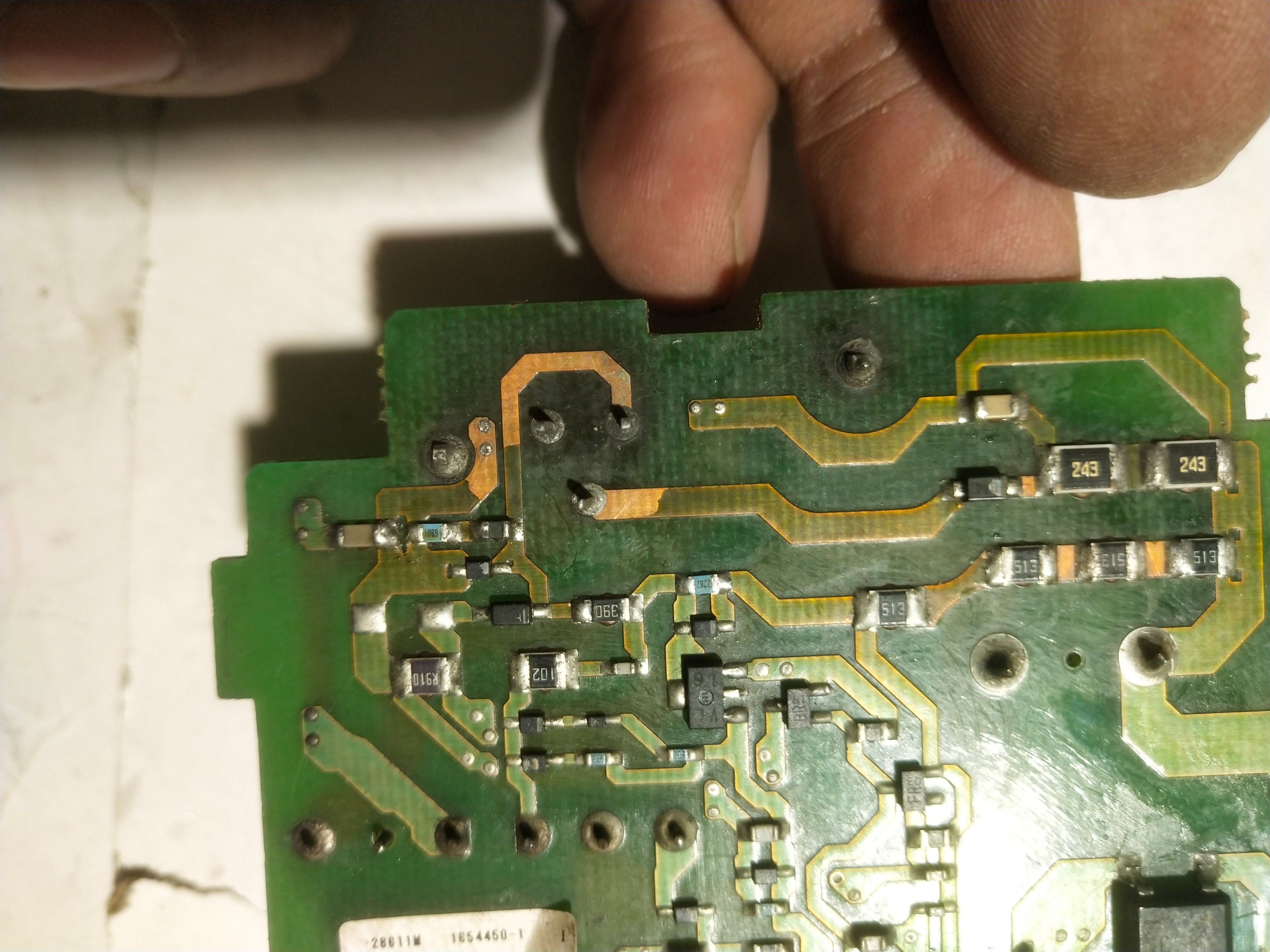

开关管处发糊了
于是测量去往中板的电源，测量发现24v电源正常，而5V电源，电压却只有几毫伏。很明显5v电压的消失，等于cpu板没有了供电，所以出现上电没有反应故障。测量5v输出脚，有短路现象。

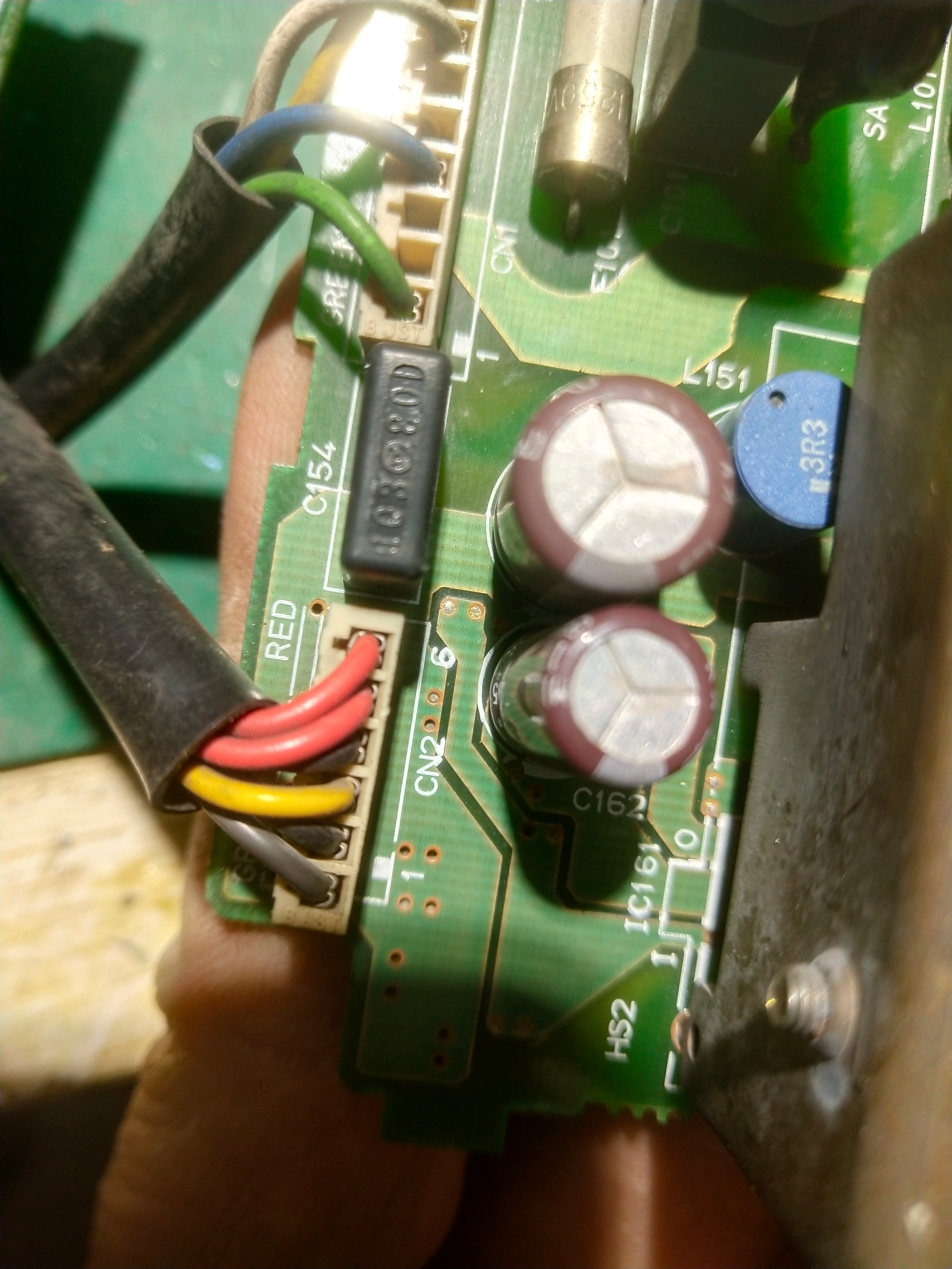

红色5V,黄色线24v
这种短路故障，可以采用"烧机*法大**"!在5v电源两端，接入外接电源。外接电源电流迅速跑到1.9a左右，很明显确实有短路故障。不然电流不会如此之大。用热成像仪，对着线路板一照。短路的地方，在热成像仪下，犹如一顆太阳春璀璨。发热的地方，正好在5v电源的滤波小电容周围。啥也不说了，直接开干。

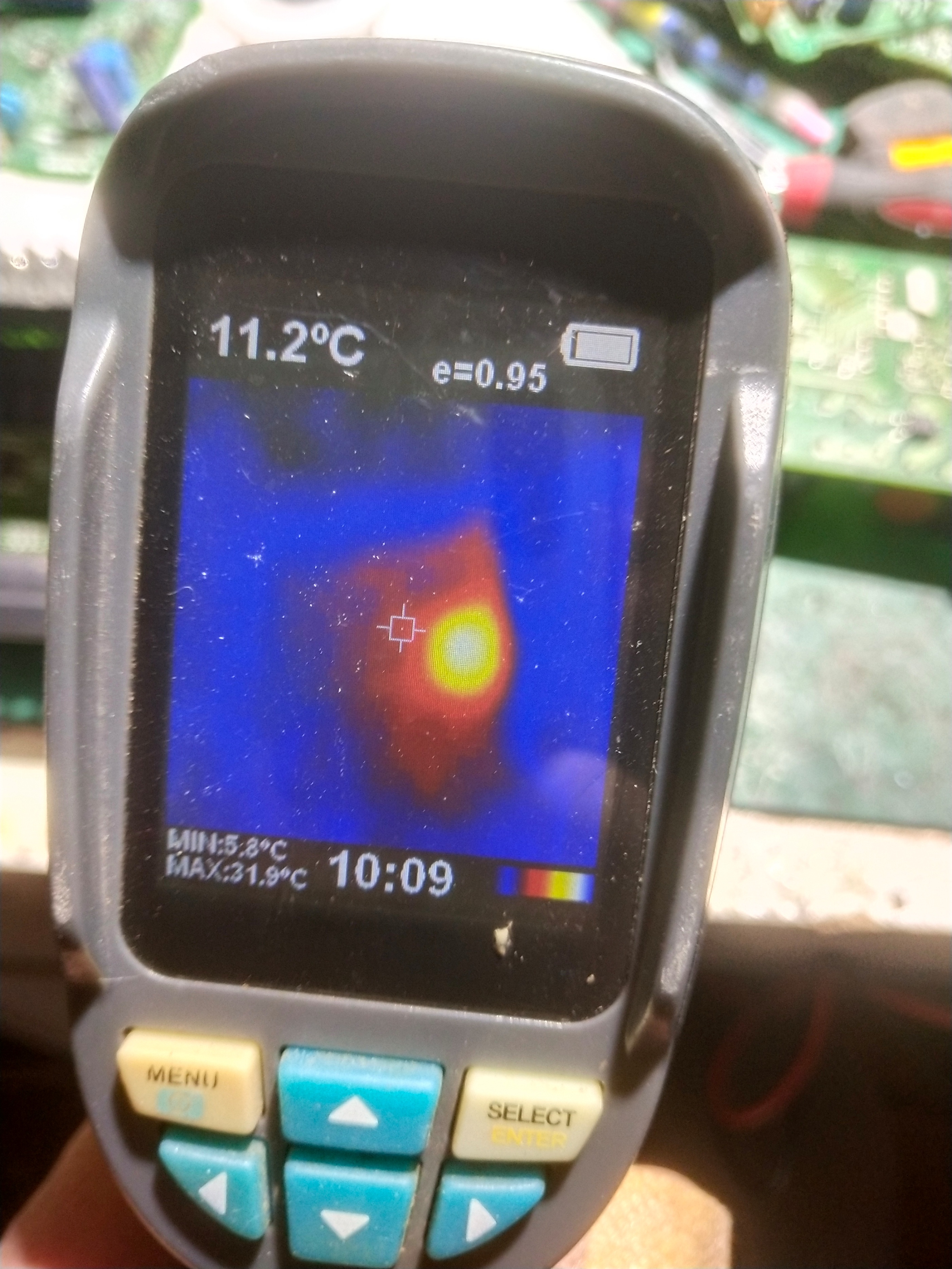

热成像仪
用热风枪把电容依依拆下。再次测量，心中一喜，5v短路故障消失了。

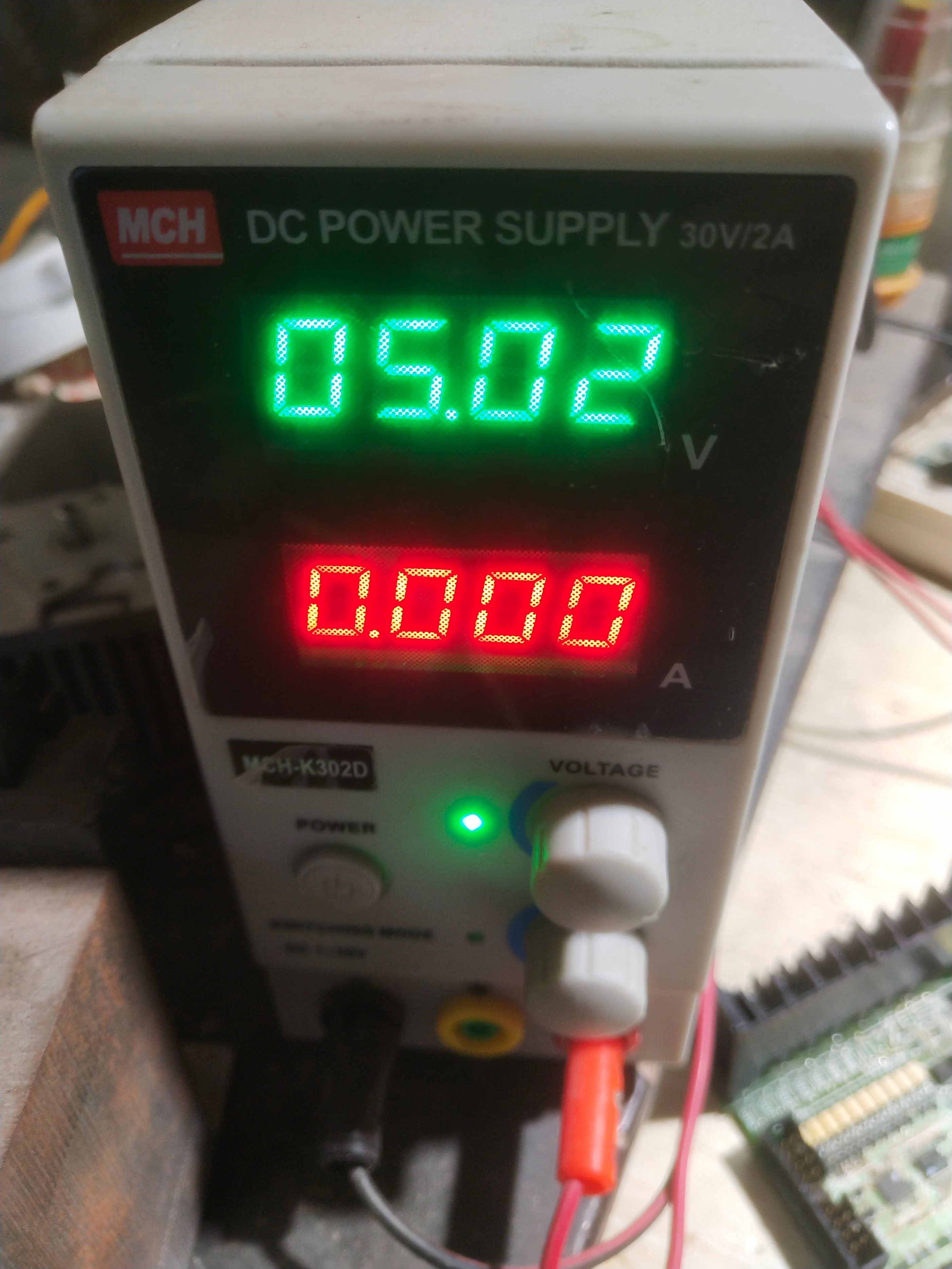

短路排出后，电流立马降下来了
抱着忐忑的心情，装上 cpu板。送电之前先念个咒:"麻利麻利哄，一次成功奥"。果然，咒语奏效了。此块PLC故障修复了。

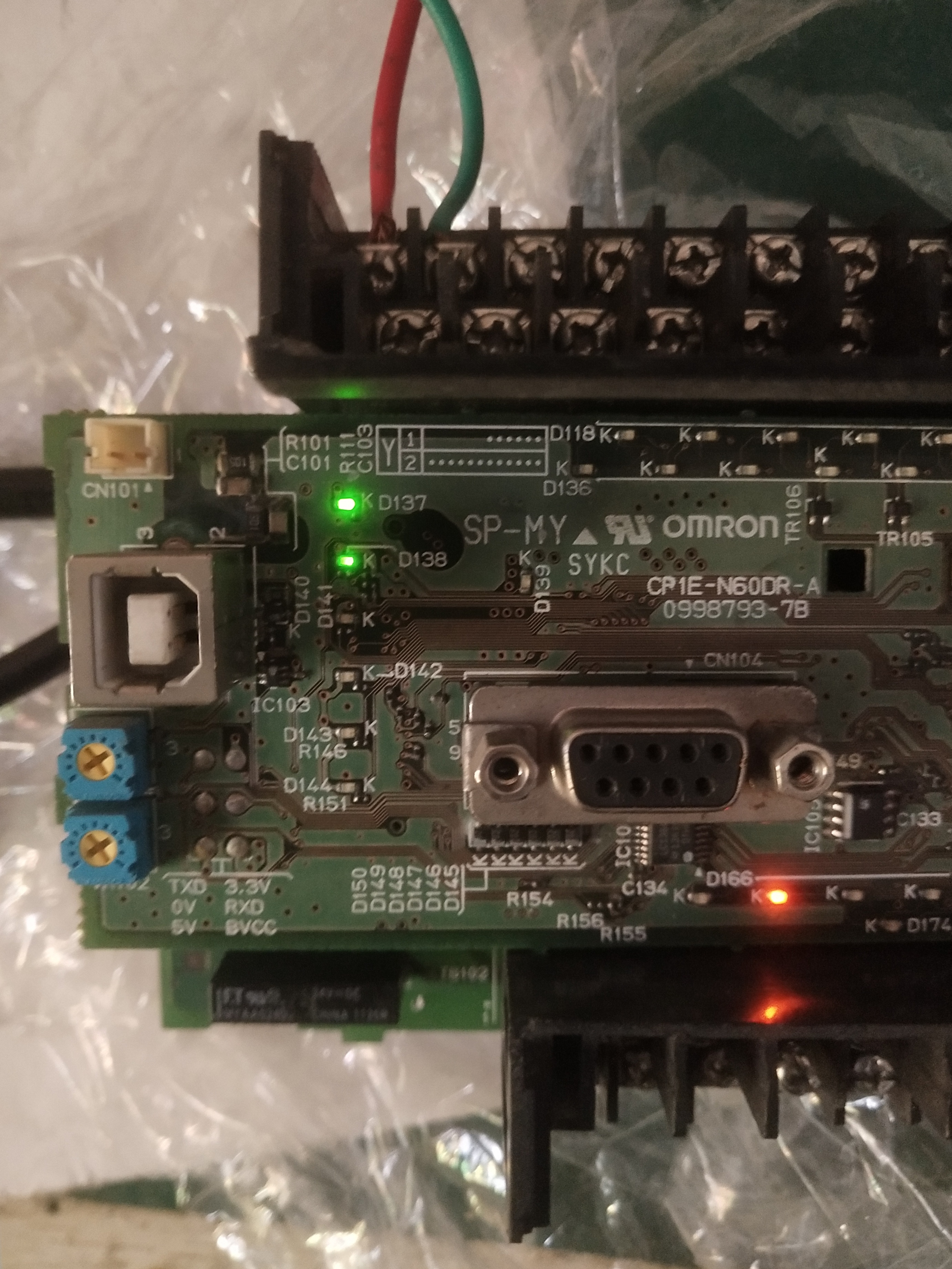

成功修复
