A909（*子烟电**集成IC）

概述

A909是一款高集成度*子烟电**控制专用芯片，内集成MOSFET大电流放电开关，集成涓流、恒流、恒压三段式充电管理，符合锂电池充电规范。充电输入可直接从USB口取电，恒流段充电电流360mA。

本IC采用ASIC设计，工作稳定，保护周全。放电支持10秒超时保护，以及微妙级快速响应的过流和短路保护，提高安全性。集成防倒灌电路，充电输入电压拔出、甚至短路后自动切断电池回流芯片的电流通路。芯片支持咪头直接输入，咪头检测经过抗干扰处理，避免误触发。芯片只需外接一个LED灯，即可指示丰富的各种工作状态。

多重保护

欠压保护 (UVLO) 过热保护 (OTP)

短路保护 (SCP) 过流保护 (OCP) 超时保护 (10s)

技术规格与订购信息

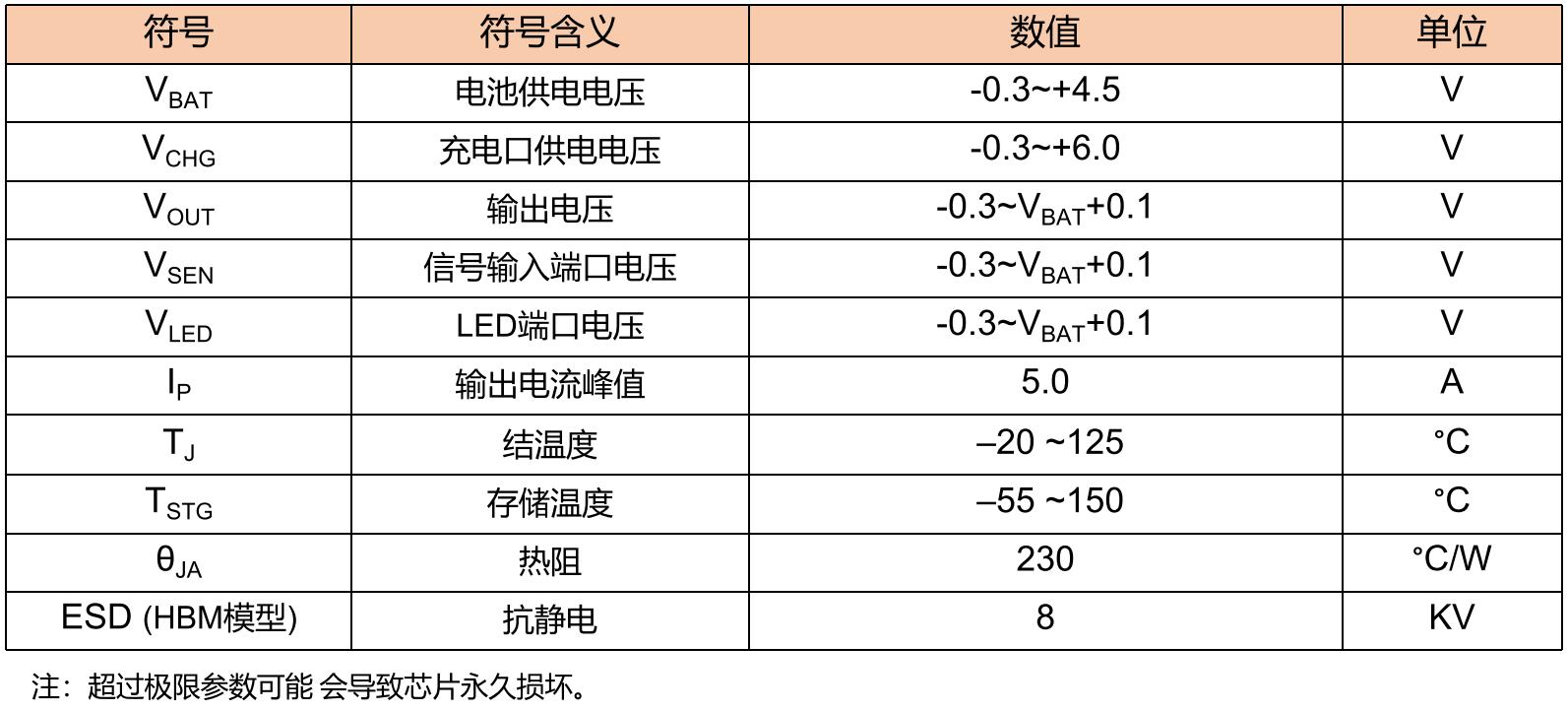

极限参数

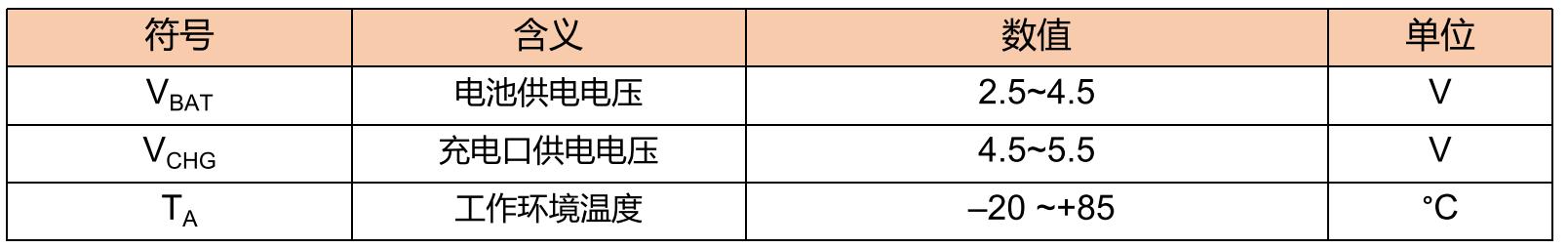

推荐工作条件

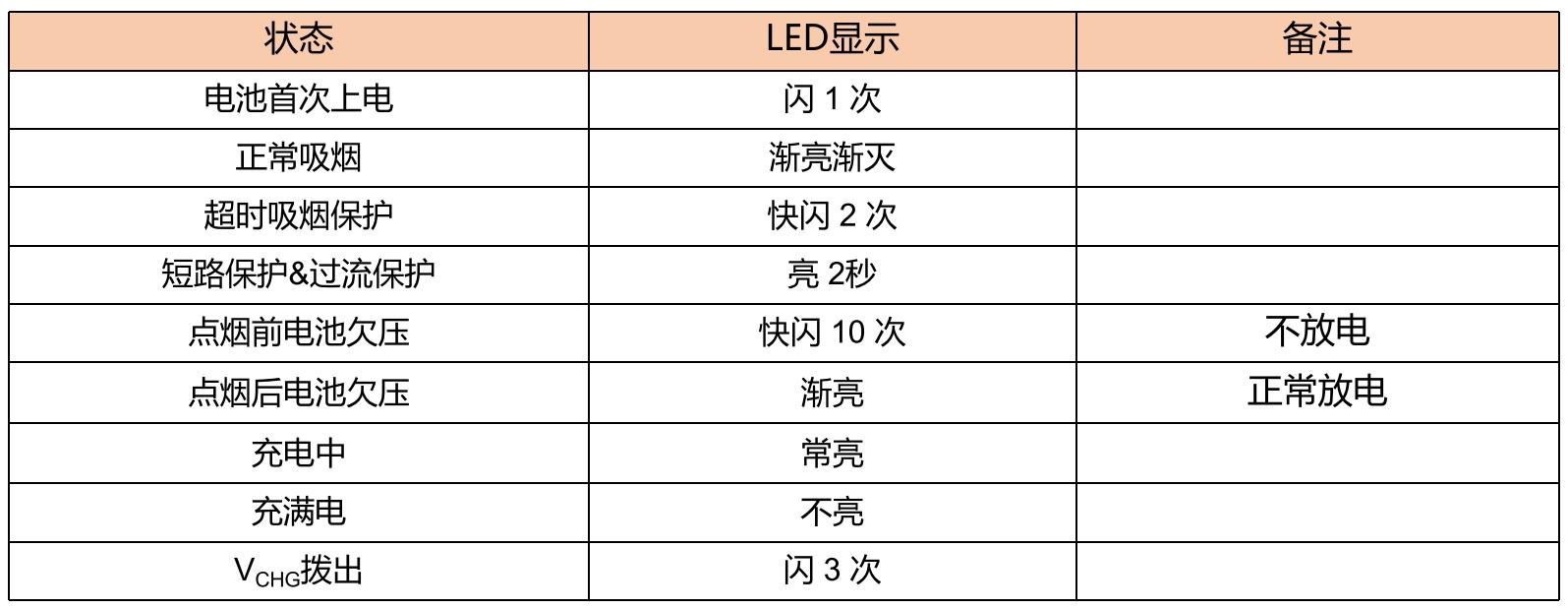

LED状态指示

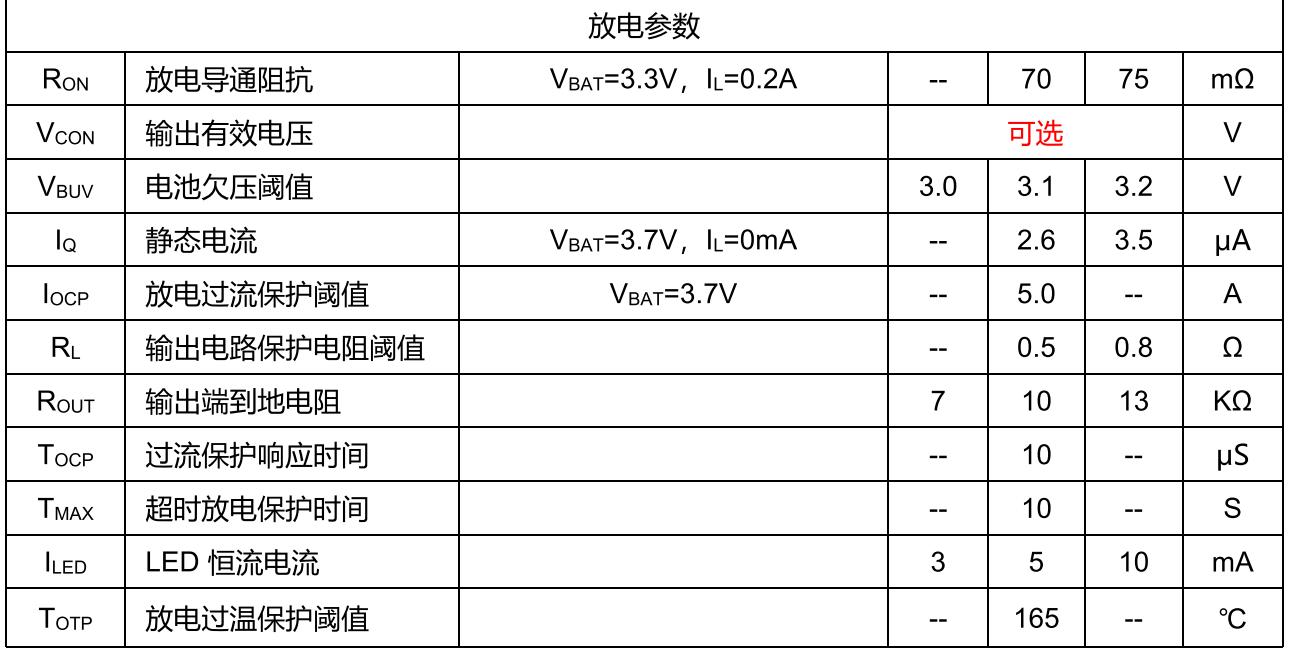

电气特性 (V CHG = 5.0V, VBAT = 3.7V,TA= 25℃ unless otherwise noted)

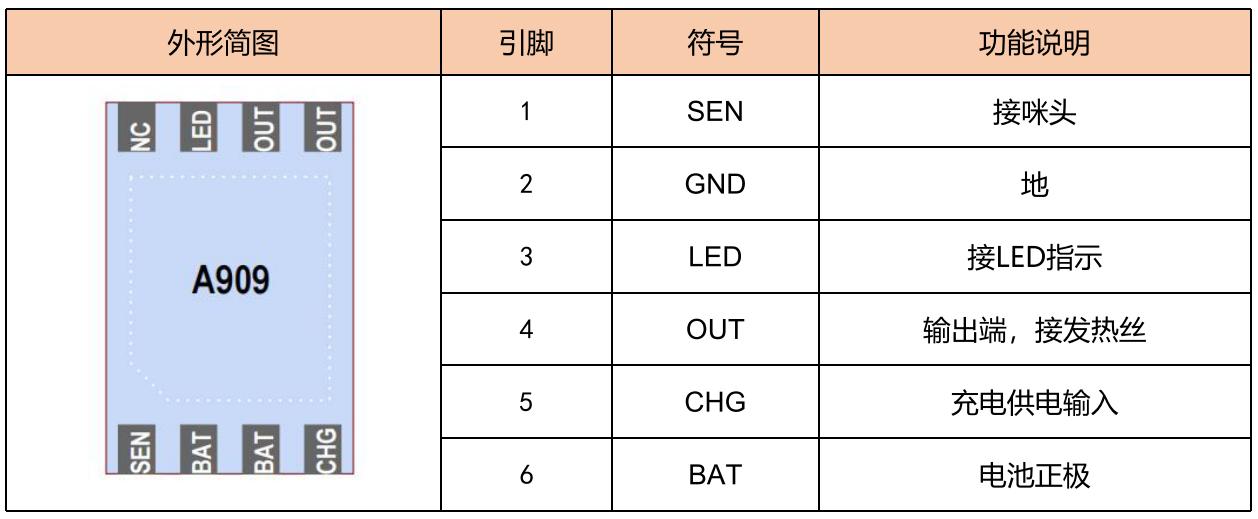

引脚功能

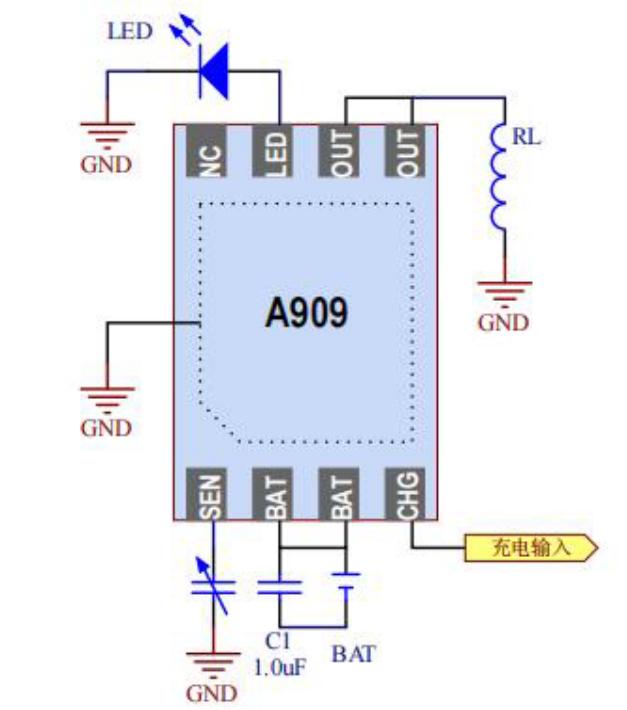

典型应用电路图

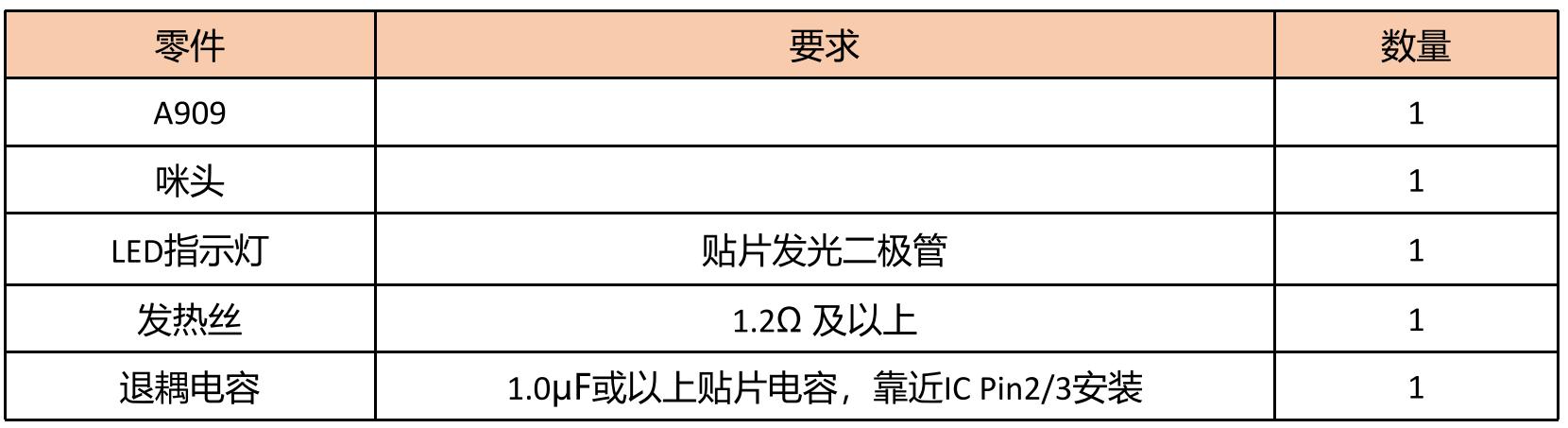

典型应用零件表

原理框图

充电规范

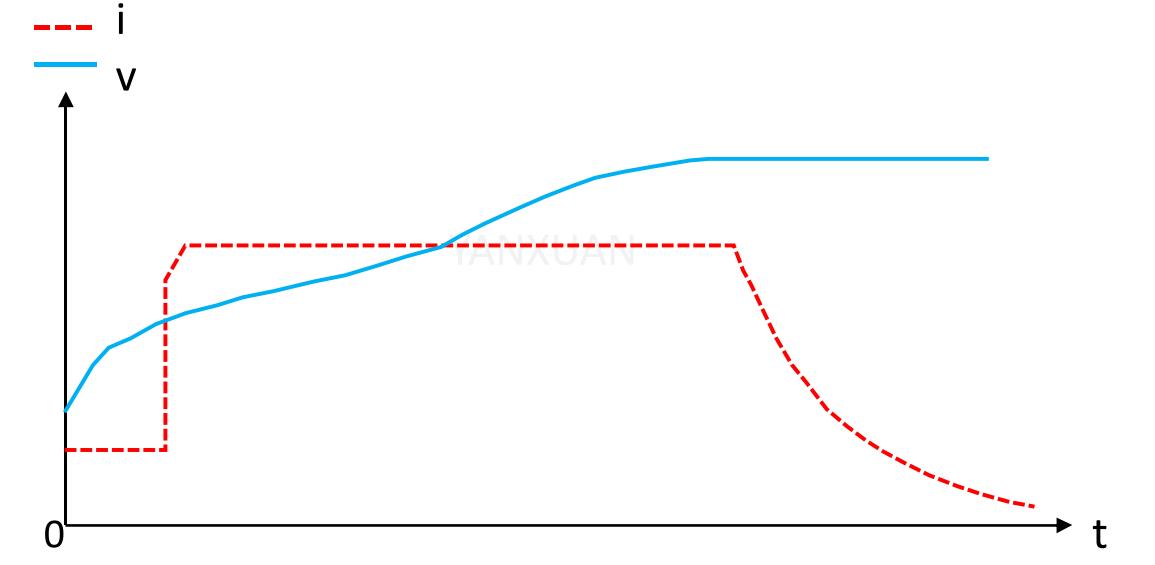

A909符合下图的涓流、恒流和恒压三段充电规范，保证可循环电池寿命和充电安全。

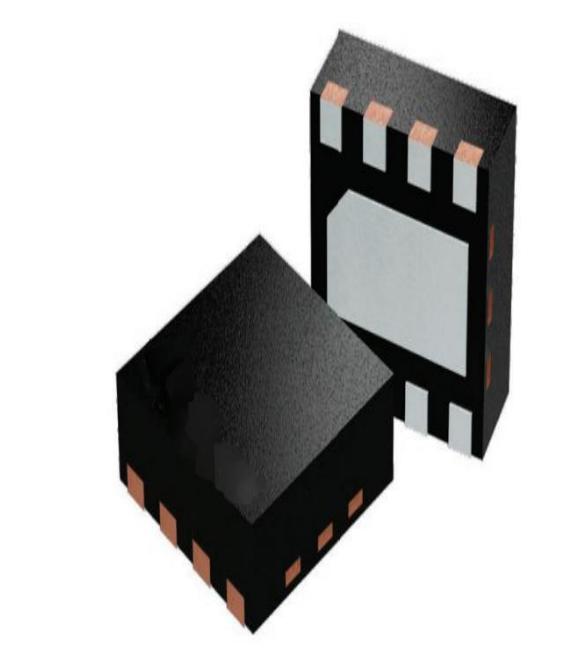

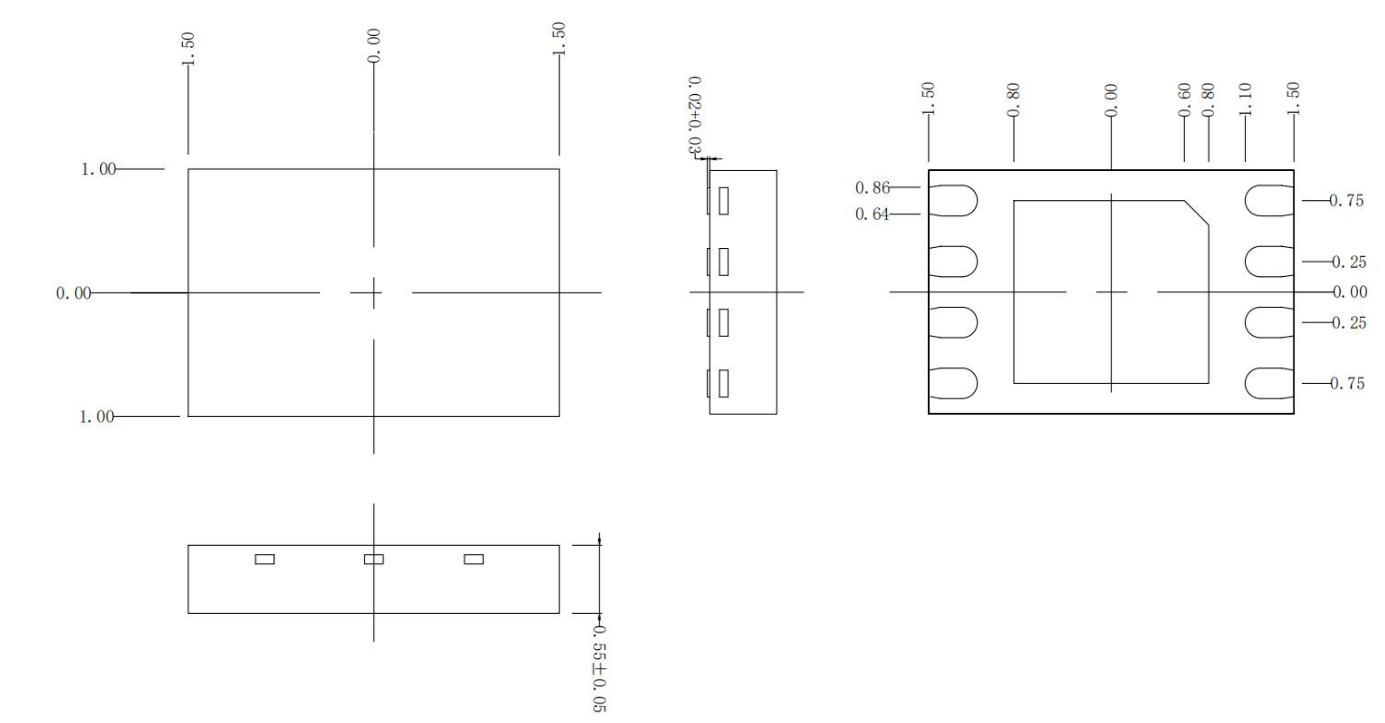

封装尺寸

DFN2X3-8L

集成度高，价格优势等优点，免费提供样品测试，需要的私信我。
