一、前言
小编最近在家装石材排版编号有一些新的想法，总结归纳排版编号的一套的思路，分享给大家，一起交流学习。当然大家有不同一套技术方法和思路，也可以在文末留言提出来，共同进步。
二、案例对比
下面用几个案例来对比分析一下，然后再往下学习。案例在视频上有详细介绍。
案列一：
分析说明：

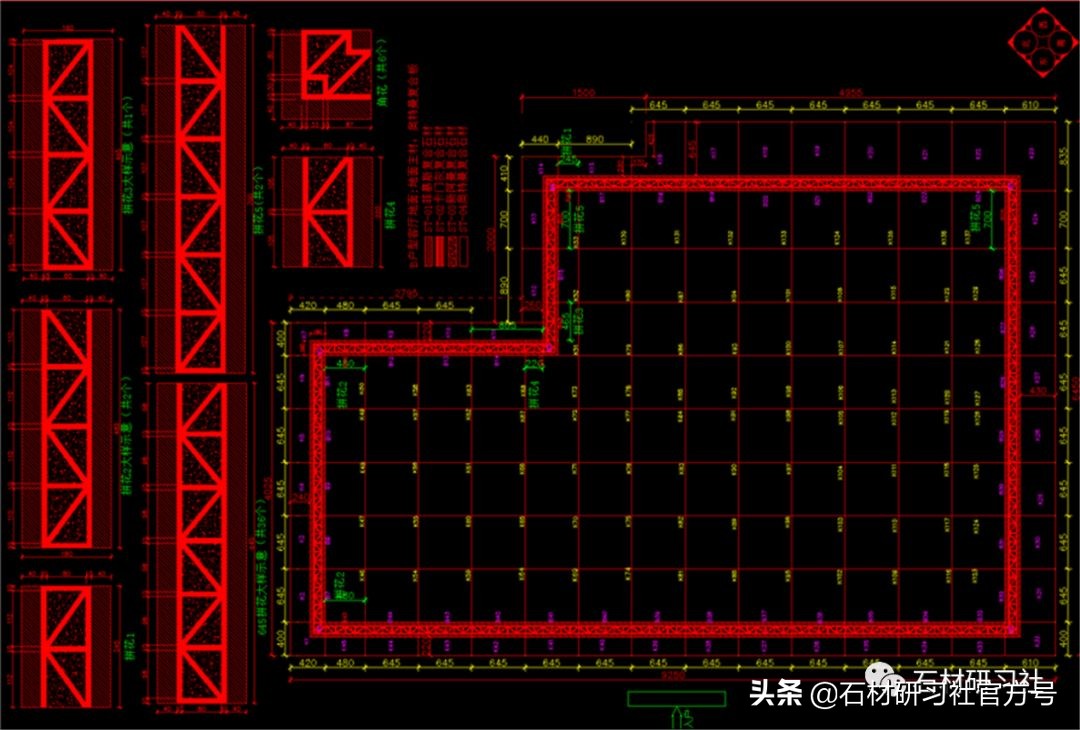

本案例为一个楼盘户型地面的排版铺装平面图，编号文字略小，编号排列序号大，不利于加工、包装运输，堆放和施工安装的查找。编号K1~K137，已经超过100的排列。

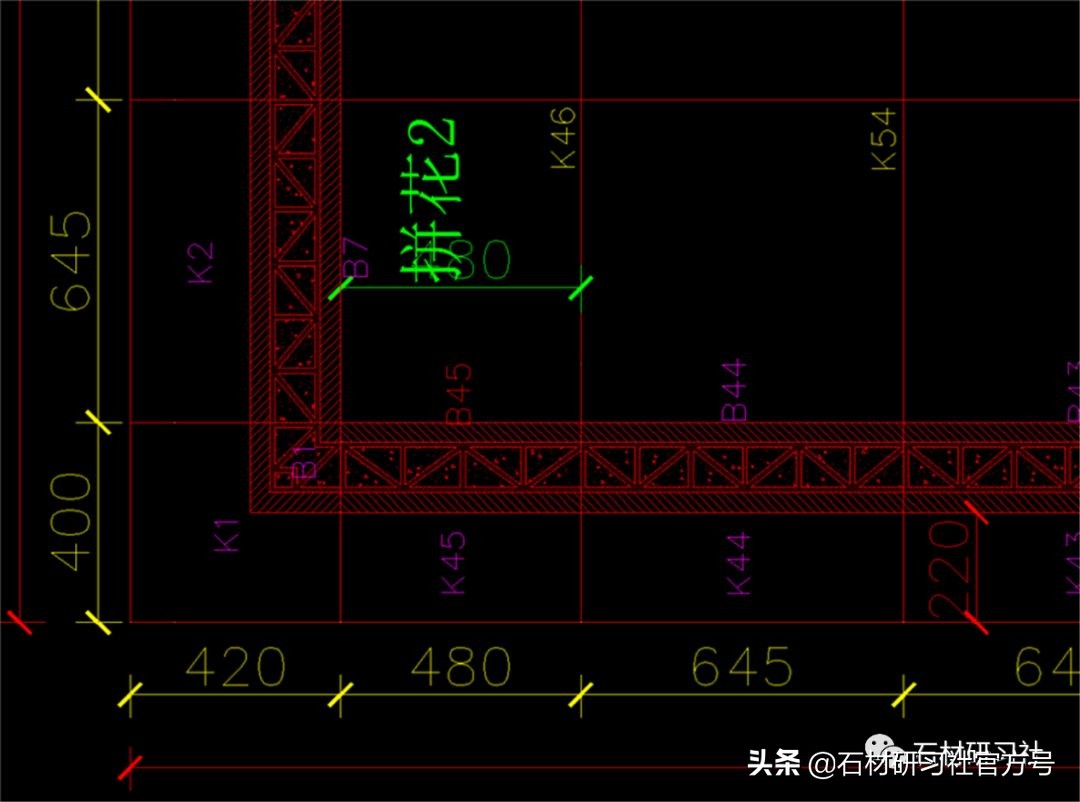

▼左下角编号始点K1（放大图）

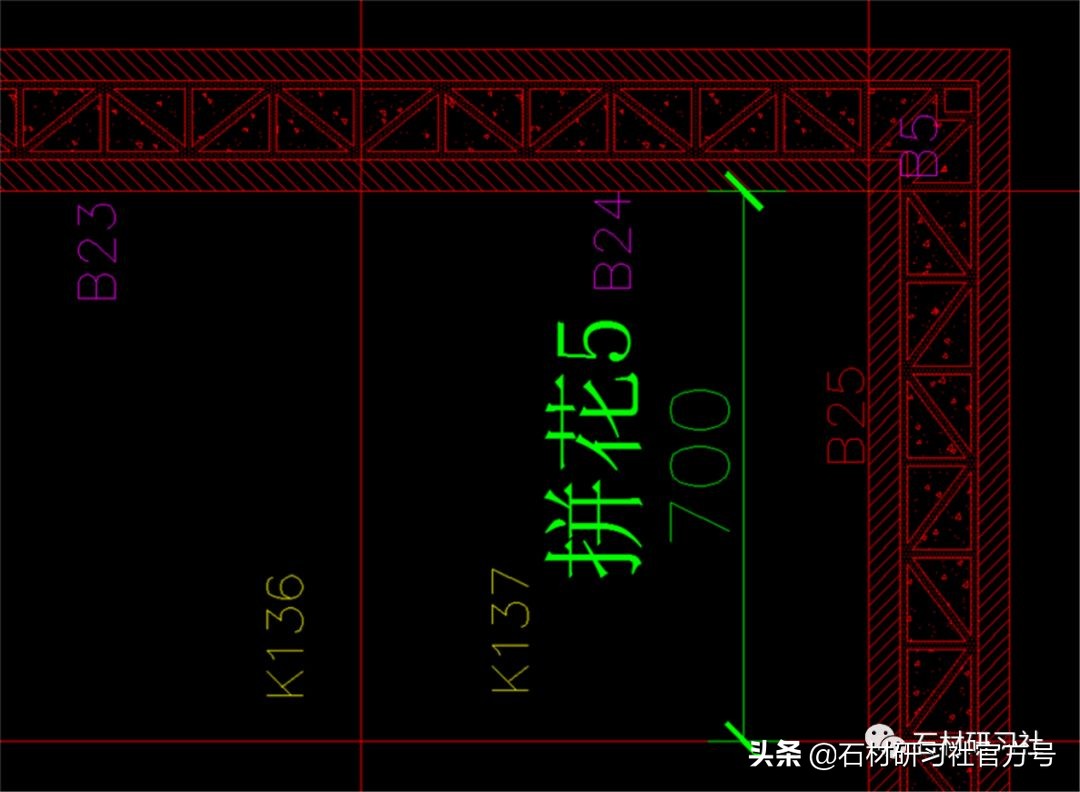

▼右上角波打线内截止K137（放大图）
案列二：
分析说明：
本案例为一个套房的墙面深化下单图，编号和D立面标题的编号不对应，比如编号用Z2-开头，两者不相符。

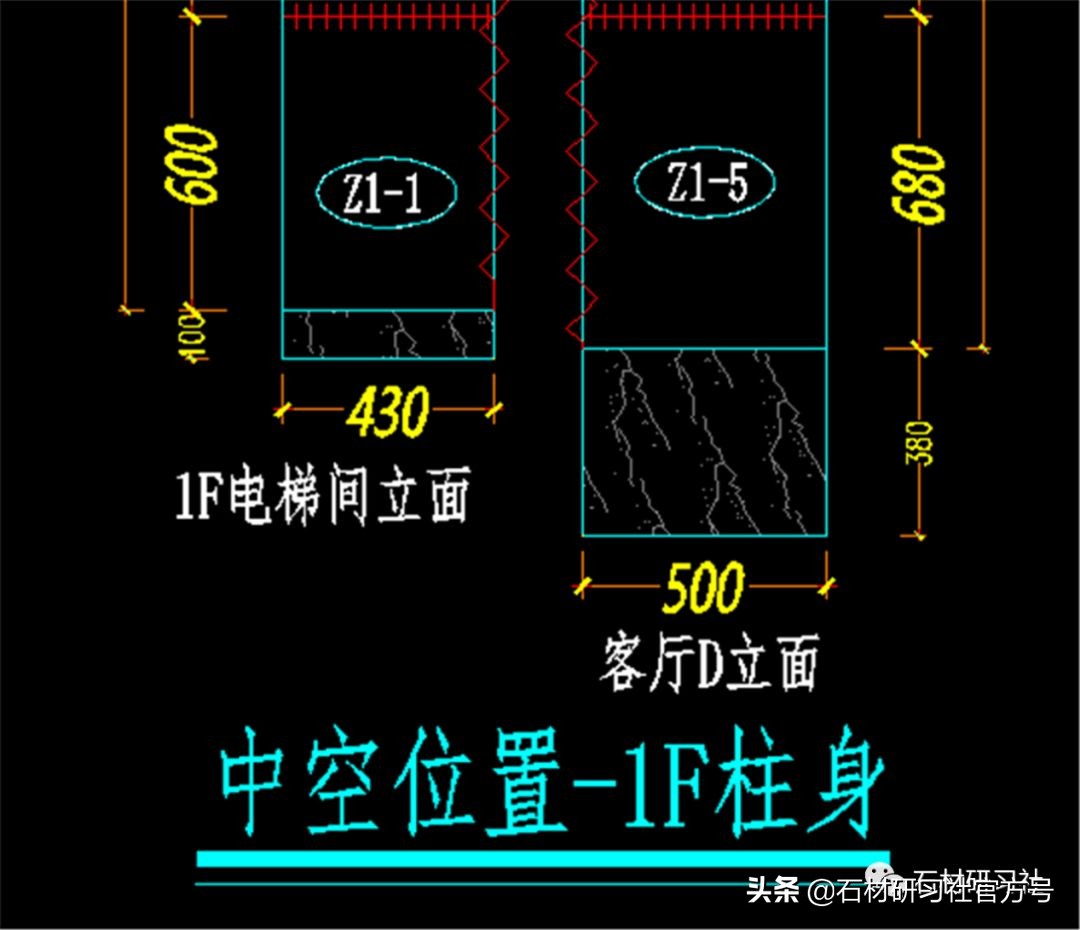

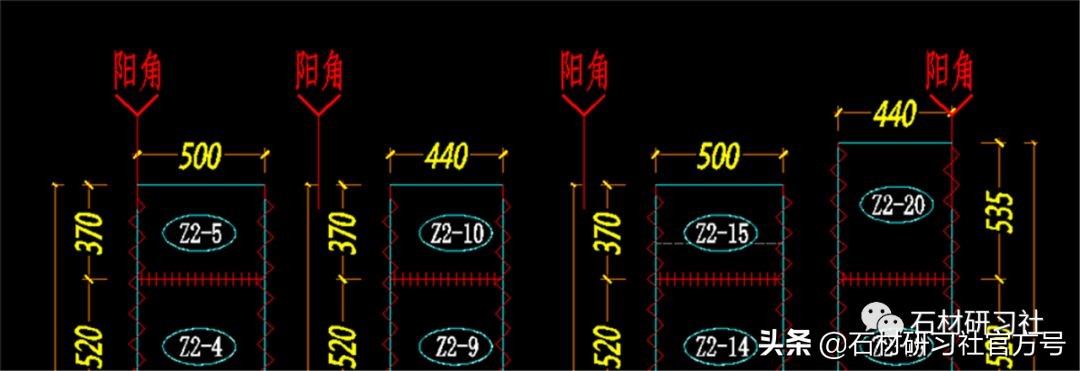

▼客厅D立面标题的D和编号Z不统一（放大图）
▼右边的也是标题D和立面不一样（放大图）

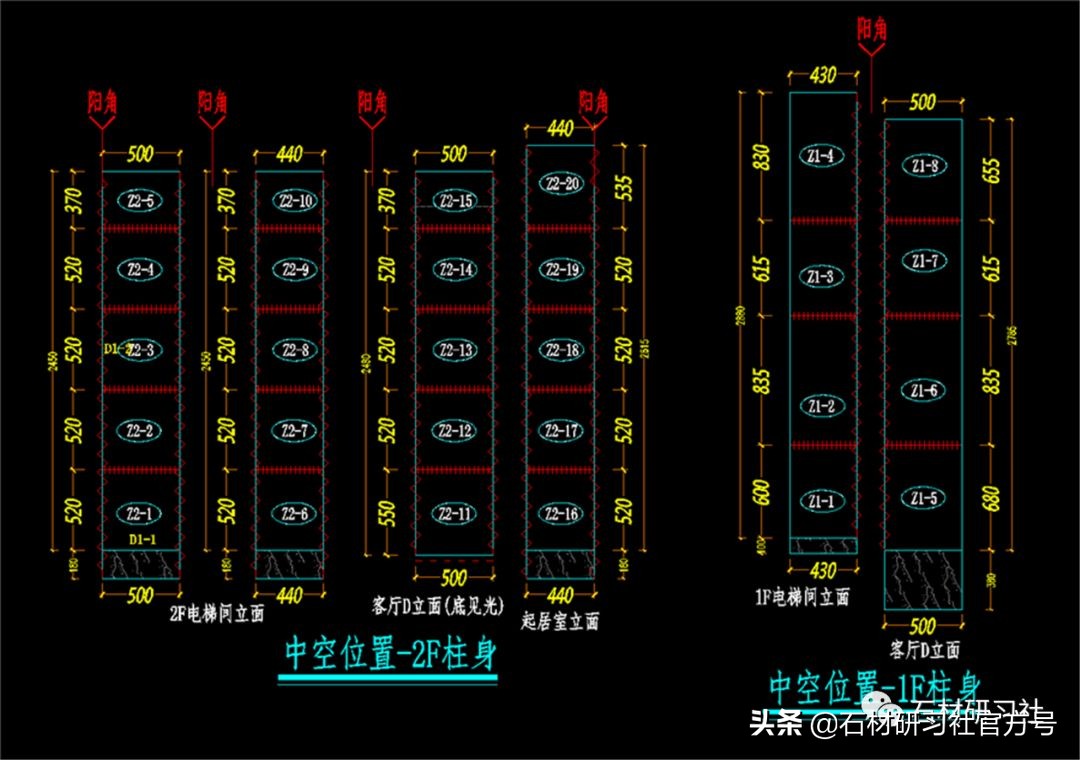

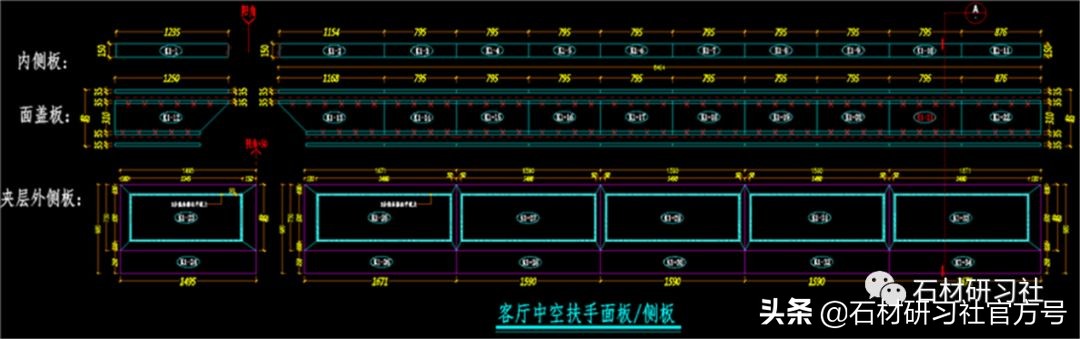

▼还有中空的护墙板，每排都是单独的，可以用M1-，M2-，M3- ……分开编号标注。
案例三：
分析说明：
本案例的编号前缀D1-,D2-都与标题统一，这一立面墙总件数超过200件，用列与行来区分，对于安装和清点都非常的方便有效率。
▼如果用D1~D200多，那这就是个庞大的数字了。
▼排列D1-,D2-,D3-…排下去（放大图）

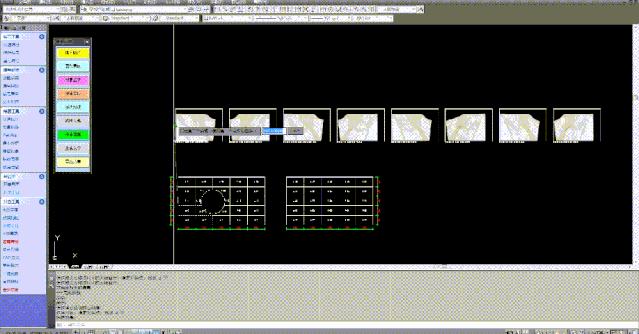

有石CAD下单排版软件（点击图片了解）
三、石材排版的意义
从下单，加工，运输与施工安装都是根据编号来进行工作，提高效率，减少损失的一种方法。
四、石材排版编号的作用
归纳为四点来阐述：
1、加工：
加工的过程是根据产品的顺序来进行工作，产品的大小不一，颜色纹理各不相同，要想记住这些产品，用编号按一定顺序来进行排列注明，这样就让加工不会出乱，也能提高工作效率。
2、颜色纹理的定位排版：
定位排版是把石材的颜色纹理按照一定的审美观，位置及工序在工厂进行人工排序，排号的成品需要编号标签来，方便运输和施工安装的下一道工序。
3、运输与堆放：
运输不单会断裂破损等问题，依照编号来装车摆放，卸车，要不会对卸车在垂直运输带来困扰，比如现场堆放的位置不按照编号规律来摆放，那安装师傅在找产品来对号施工都极大的困难，一大堆的凌乱，完全造成施工的效率，还可能找石头不断的移动产品，造成断裂损失。
4、施工安装：
编号对施工安装来说，至关重要，从顺序，件数，尺寸等受到其影响，比如堆放石材不按照施工顺序的编号摆放，找石头就是很头疼的事情。编号结尾序号太大，施工位置的石材肯定凌乱。图纸在编号的时候凌乱也对安装造成影响。
五、下单编号的原则
1、编号简洁尽可能短。
2、编快速识别产品位置。
3、利于加工安装为目的。
有石CAD下单排版软件（点击图片了解）
六、图纸下单编号方法
1、编号的字体大小：

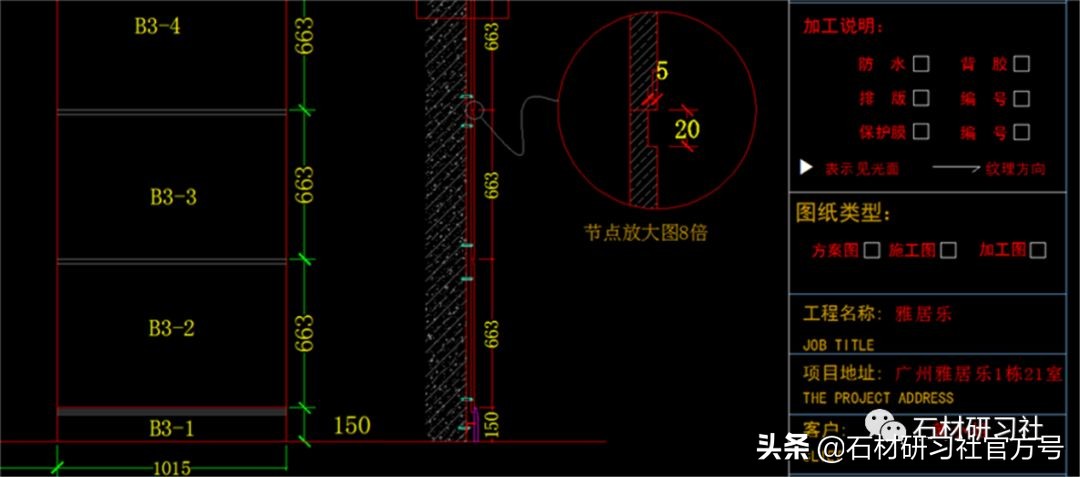

字体大小不能小于图框字体，比如一比一图框的文字大小为3.0，布局的编号3.0，模型的编号大小与图框大小同样。（如下图）
2、编号对应标题：

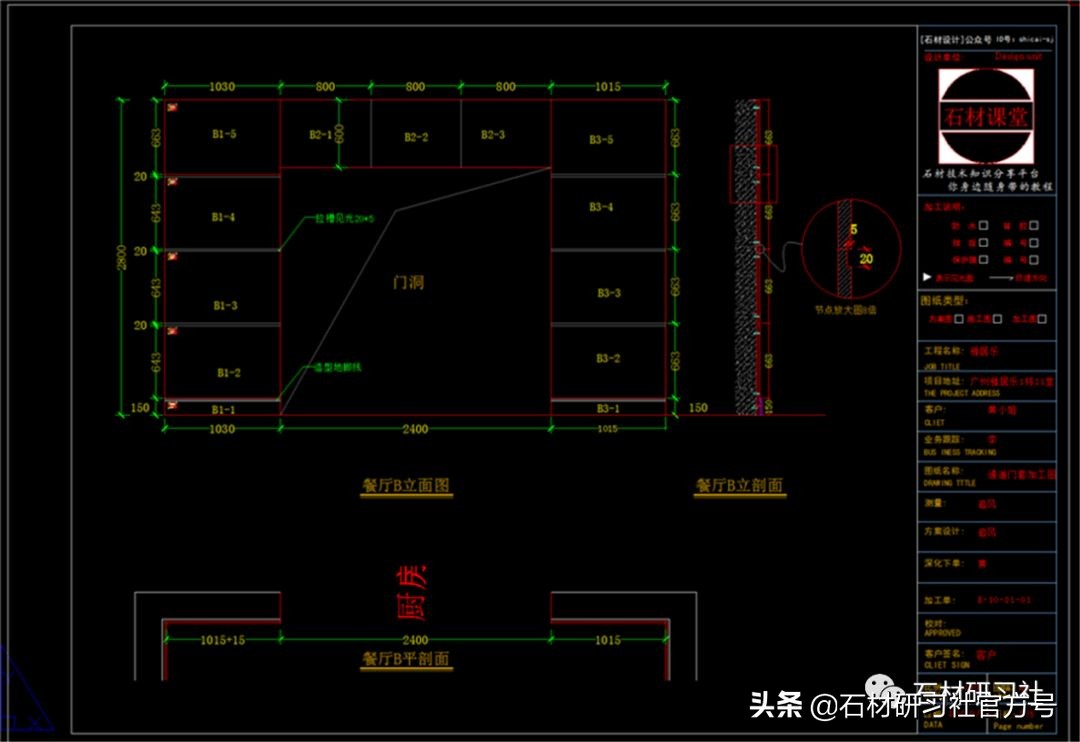

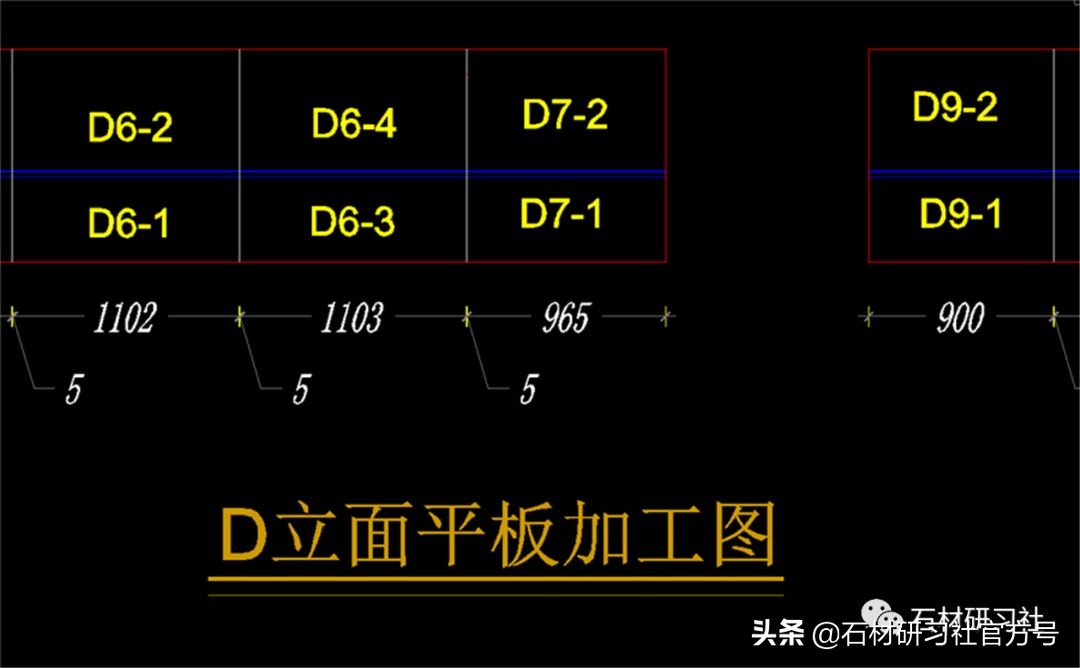

立面标题用字母表示，编号的前字母应与标题字母相对应，例如，餐厅D立面加工图，那编号前缀应该是D6-、D7-（如下图）
3、编号顺序排列：

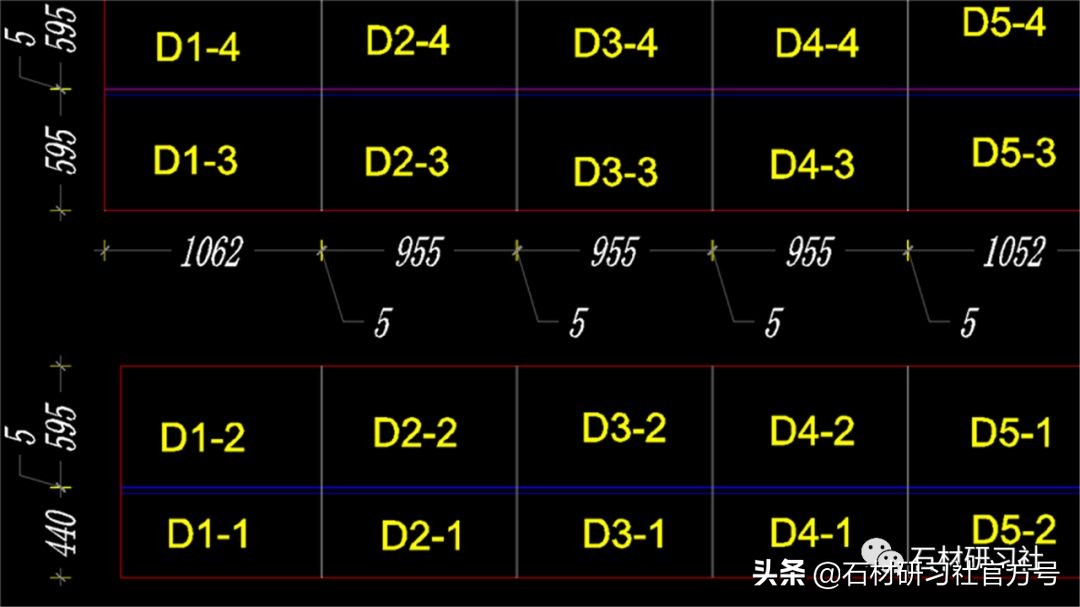

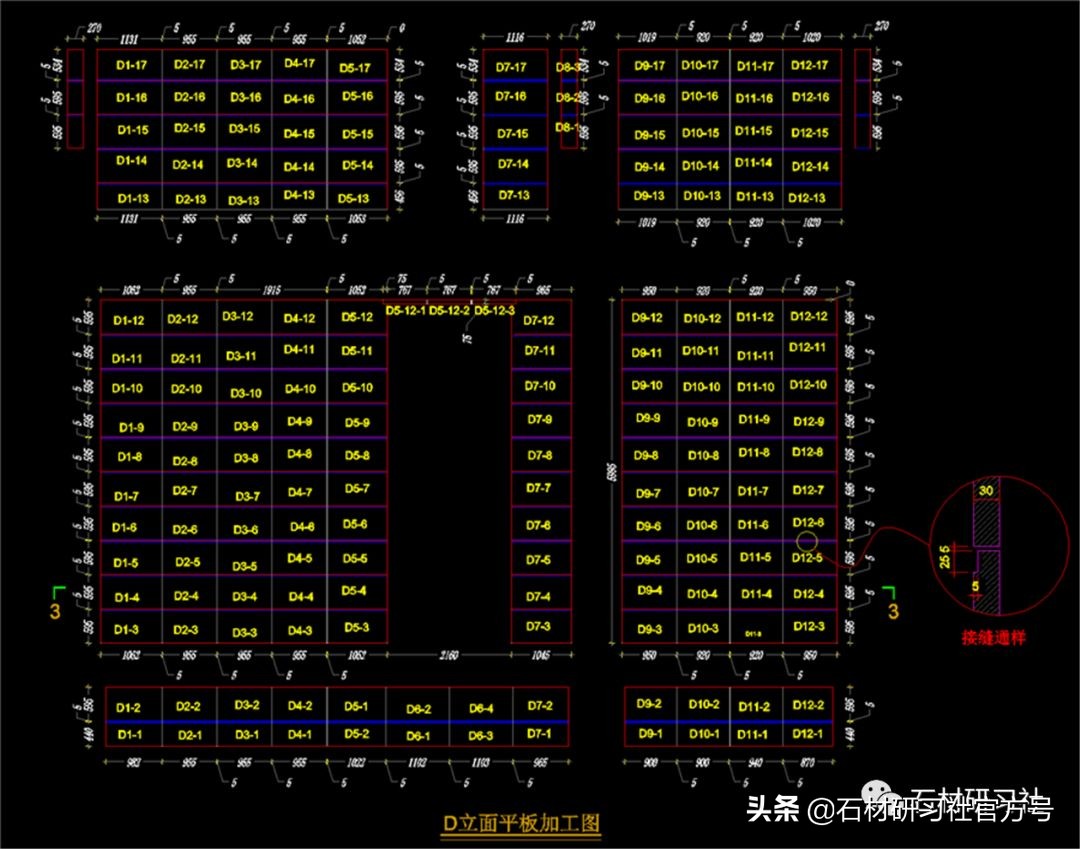

遵循横竖编号分明，这样方便加工安装识别，如果隐藏的分件板可以加杠号-序号对应（如下图）D1-1~D1-17,…D12-1~D12-17
七、标签模板
标签模板是记录了成品板的各种信息，主要方便运输清点，现场验货，现场施工安装的记录载体。
1、标签大小：
大小尺寸为50*30mm，60*45mm两种规格比较合适。
2、企业名称：

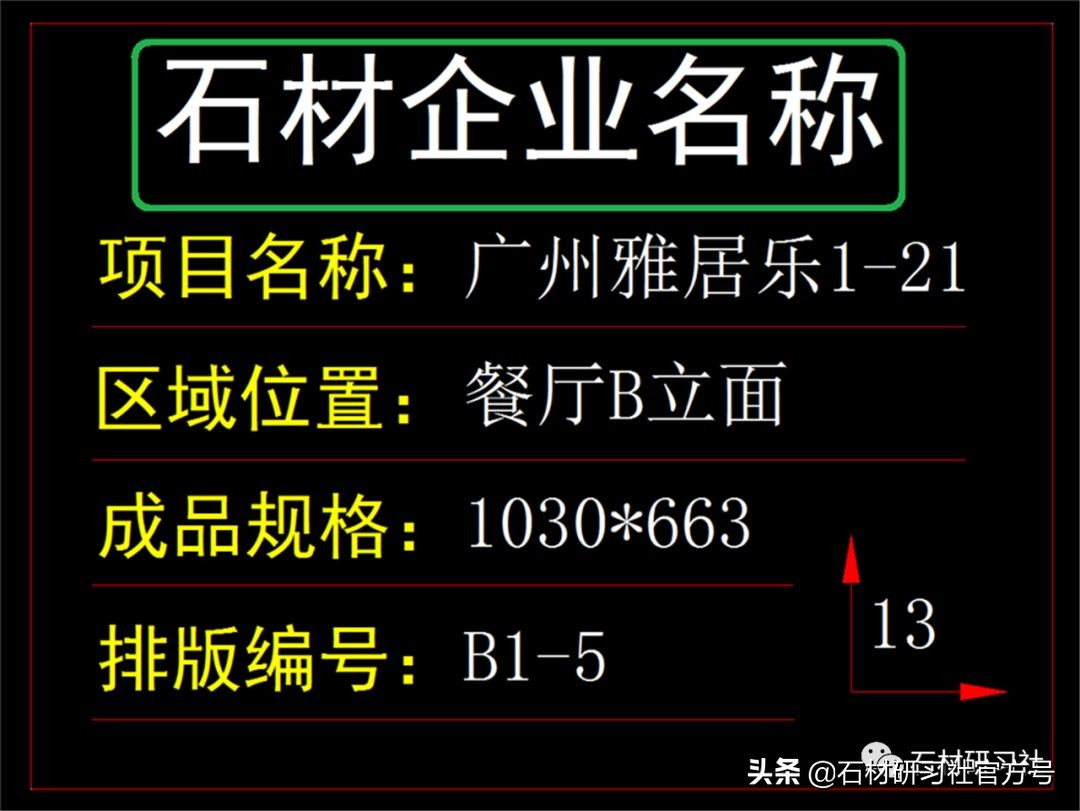

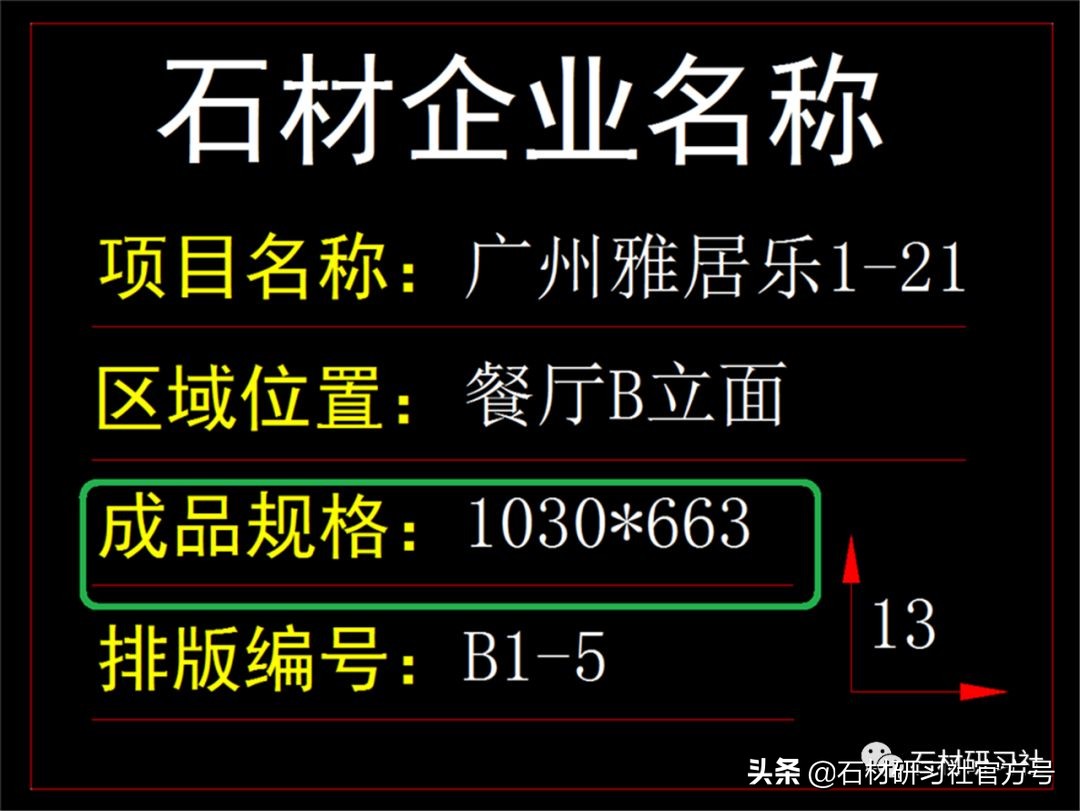

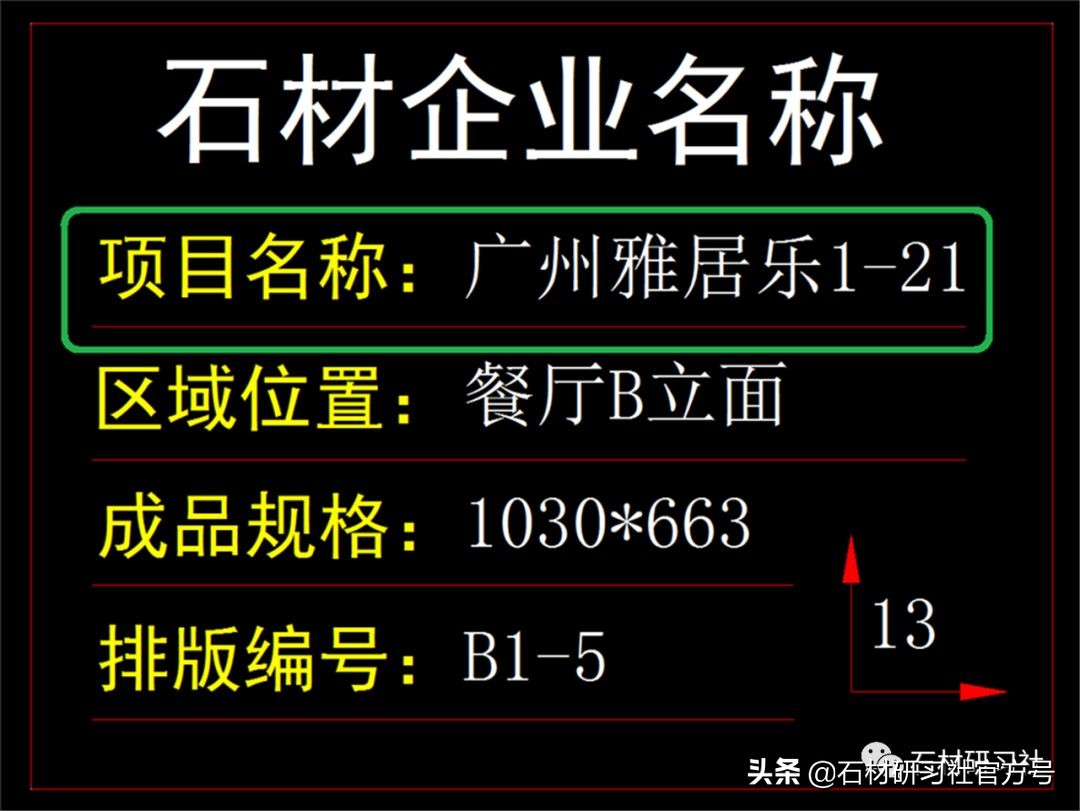

记录企业名称的位置，在在标签的最上面一行的中间，字体大小为4～6mm。有企业的名称也方便其它有装修意向的客户知道是哪家企业的产品。（下图绿色框内）
2、项目名称：
项目名称是我们客户购买产品装修使用的地址，和图框上的名称一致。（下图绿色框内）
3、区域位置：

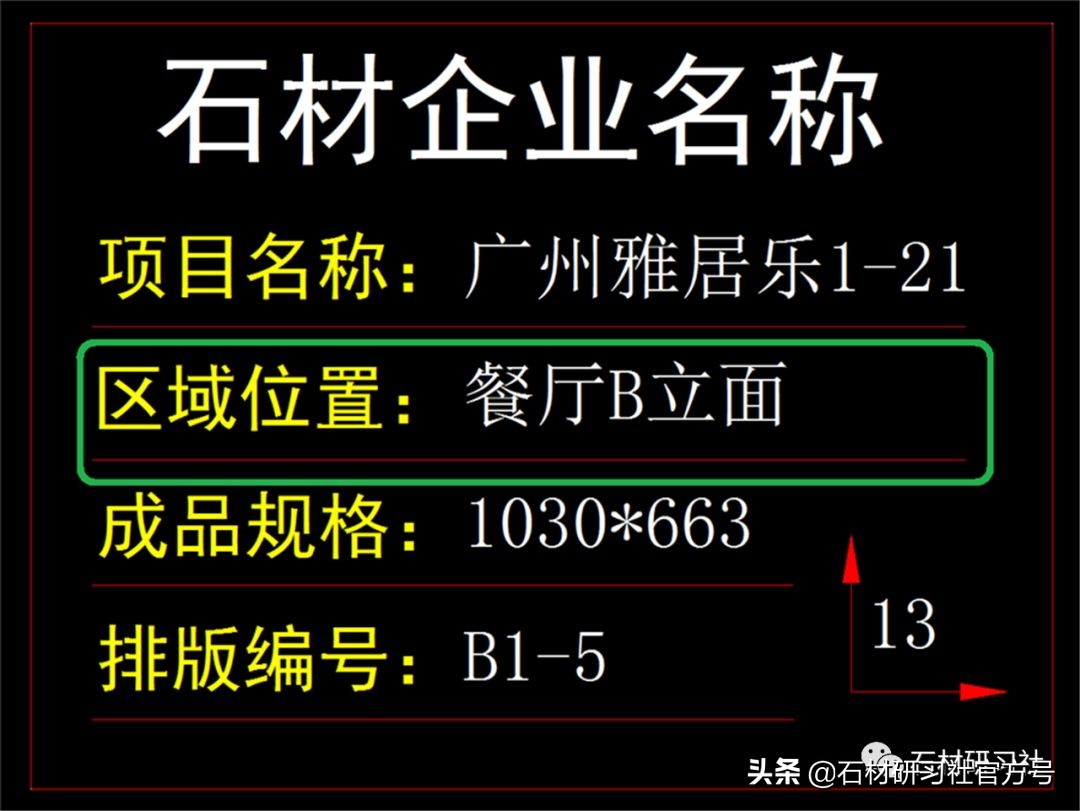

区域位置对应的是图纸标题，搬运和安装的识别的位置。
4、成品规格：
加工的单间规格记录在这里方便清点和施工安装。（下图绿色框内）
5、排版编号：

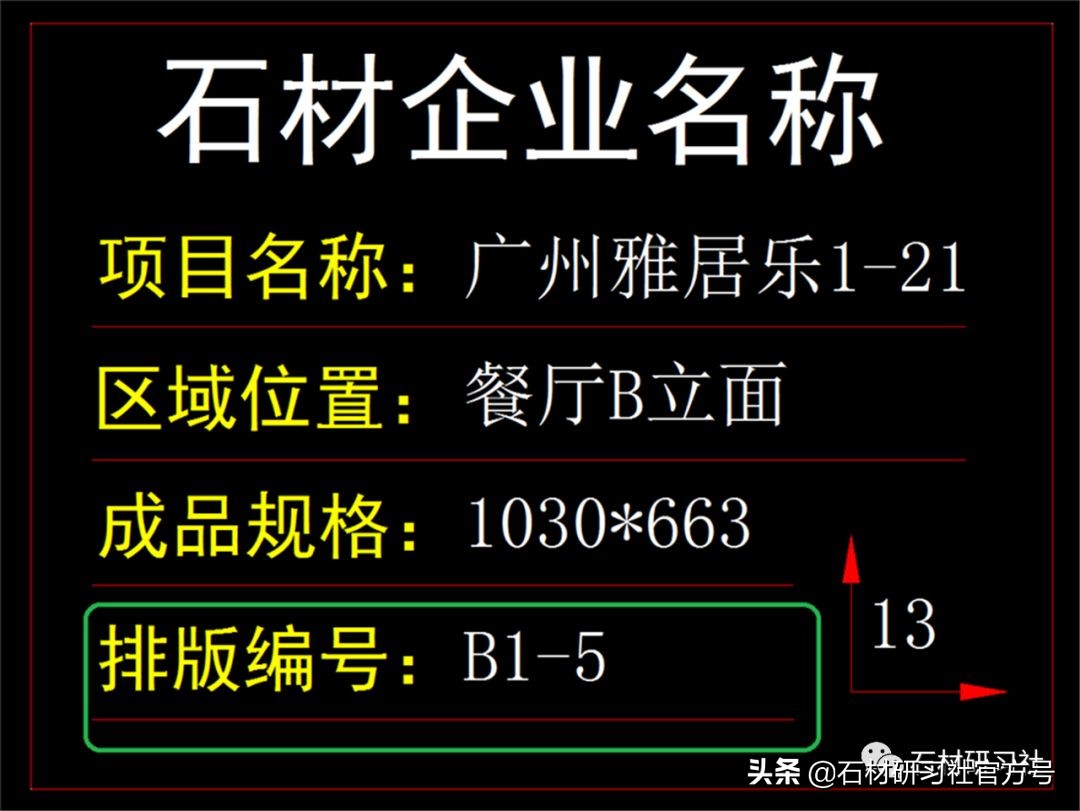

运输与安装都是识别编号来工作，安装按照产品上的编号和图纸的对应位置进行安装。（下图绿色框内）
6、方向箭头：

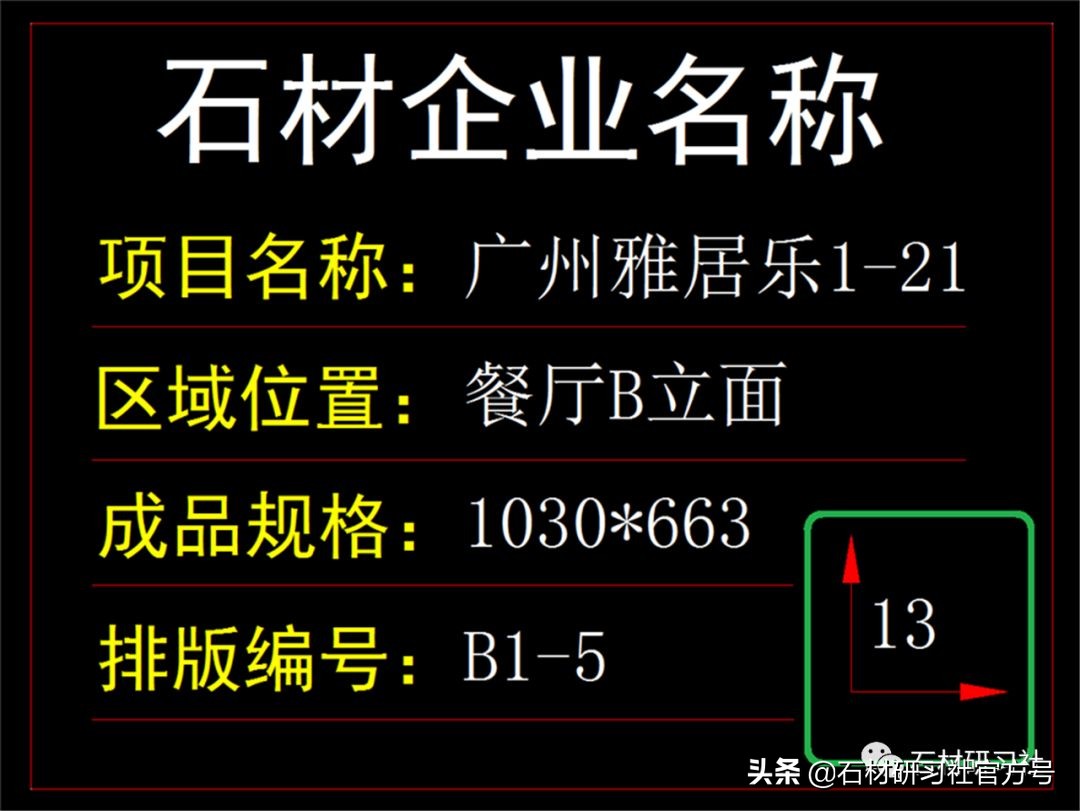

石材有颜色和纹理，每件板材都不同，方向记录和安装正确是至关重要。（下图绿色框内）
7、区域总件数：
图纸区域板材的总件数，利于装货，运输，验货和安装清点数量。（下图绿色框内）
8、标签的粘贴位置：

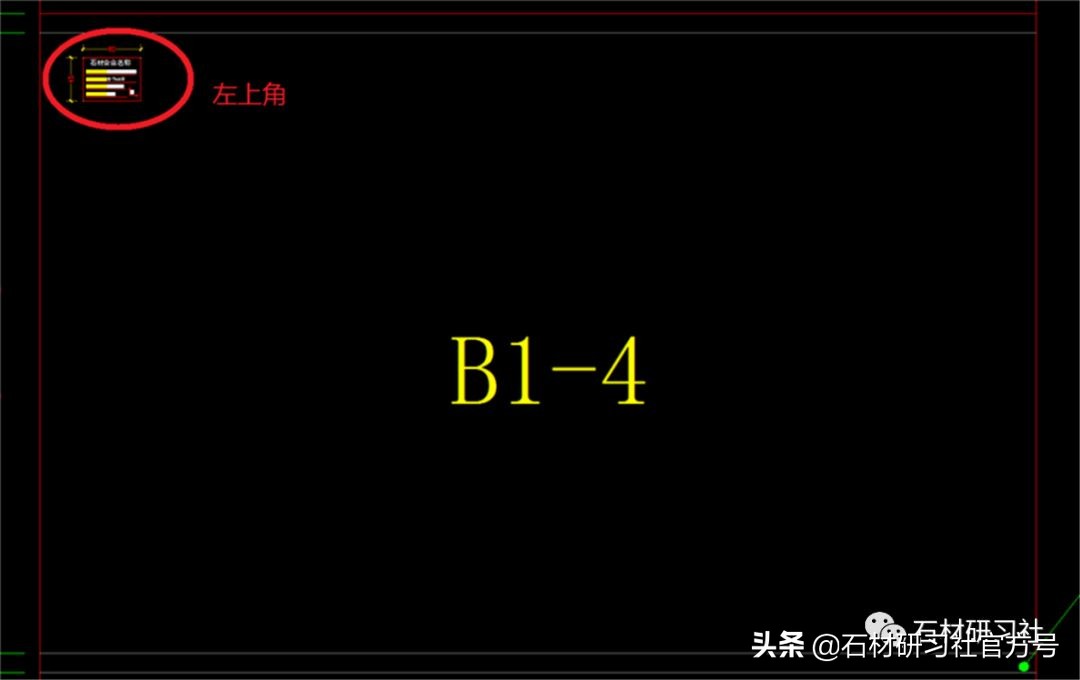

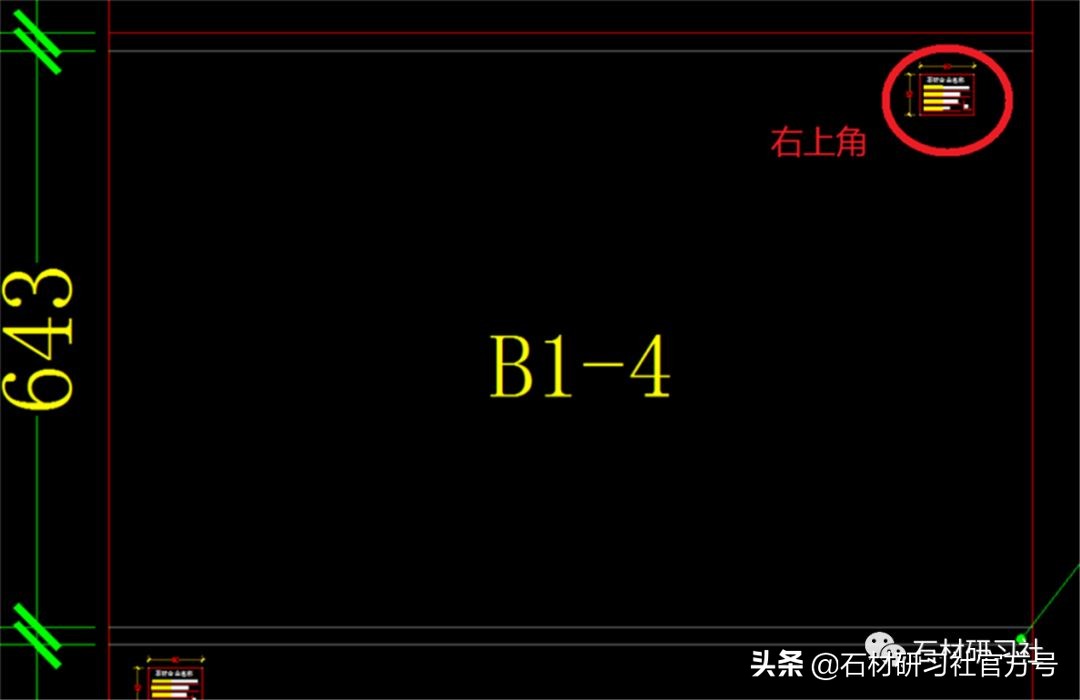

标规格板标签粘贴的位置应该统一在左上方或者右上方位置；线条或者条板应粘在下方的1/3左右位置，利于在搬运过程看得到标签的信息内容。
注：来源石材设计
文/黄国志
