【AutoCAD之页面设置管理器】布局空间图纸为黑白配色的解决方法

问题

在布局空间进行图纸绘制时，所有CAD图元的颜色是和在模型空间的颜色是一致的。

一般来说，只是这样的。

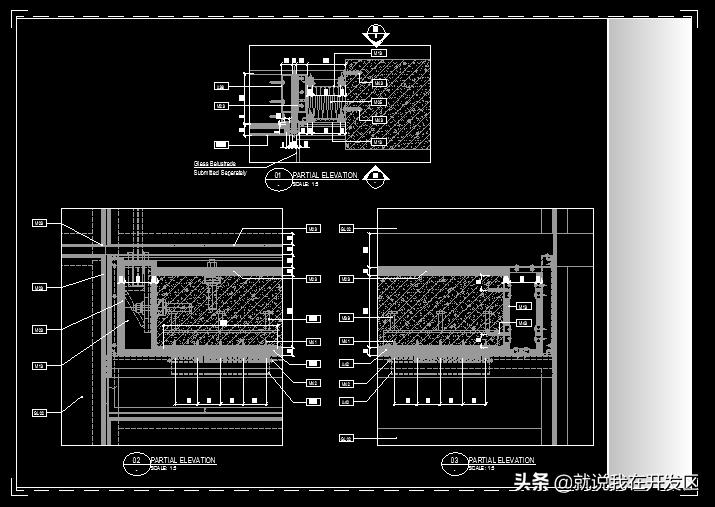

也有特殊情况，请看下图。

本来应该色彩斑斓的图纸变成了黑白两色，就像是图片特效中的"黑白照片"。

本来以各种颜色标记的CAD图元不再以颜色显示，之前对一些重要标志的颜色设定也就失去了意义。

比如我们将图中的尺寸线颜色设定为辨识度较高的4#线（青色），可是现在也只以白色示人，和其他图元融为一体。

问题出现在哪里呢？

问题又如何解决呢？

这就是下面要介绍的内容，请看"页面设置管理器"的作用详解。

页面设置管理器介绍及应用

先来认识页面设置管理器和调用的方法。

请看帮助文件中对于Pagesetup（页面设置管理器）的介绍以及调用方法。

除帮助文件中所列出的方法外，还可以在命令行中输入Pagesetup命令启动"页面设置管理器"。

使用过程

下面将以在布局标签上右键为例，演示解决问题的过程。

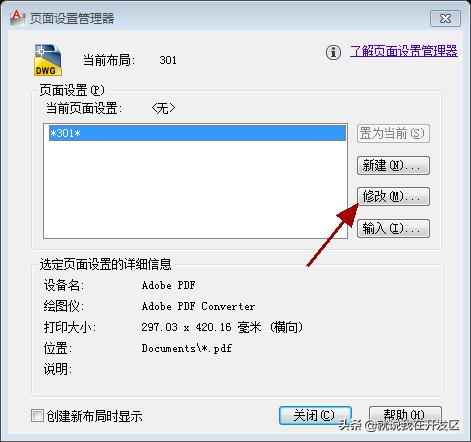

在弹出的页面设置管理器界面中，对布局的页面信息进行了详细的描述，点击右侧按钮区中的"修改"。

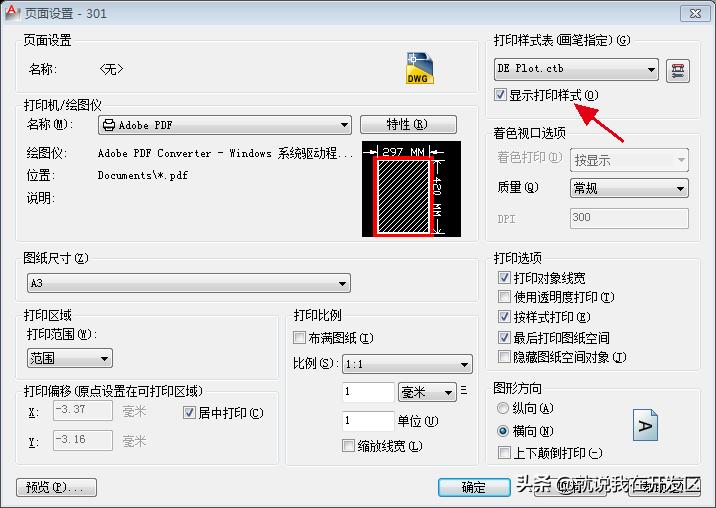

在弹出的新对话框中，请注意右上角"打印样式表"区域。

打印样式为布局所被指定的样式名称，文中以"DE PLOT"为例。

在样式列表下方，有一个可以勾选的"显示打印列表"

我们发现现在的状态是被勾选的，取消勾选。

按确定按钮退出，返回"页面设置管理器"界面。

在页面设置管理器界面下点击"关闭"按钮退出。

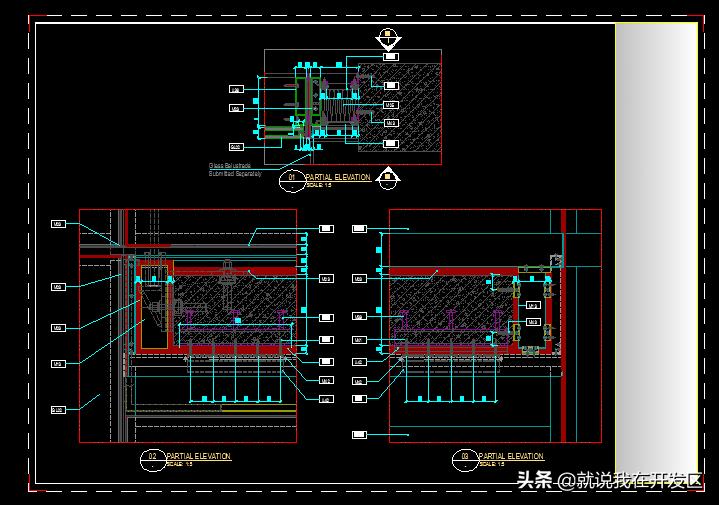

图纸将在关闭后进行刷新（重新生成），刷新结束后，视觉效果从"黑白"变为"彩色"。

如果没有刷新的话，在命令行输入REA（即Regenall）命令并执行，等待重新生成结束即可。

问题解决。

其他说明：

• 在图纸为黑白配色视觉效果下，打印的效果并不会发生改变，以所指定"打印样式"为准。
• 如在一张图纸文件中有多个布局需要进行修改，逐个进行，不支持批量修改。

写在最后

CAD的应用中任何一方面的设置可能都会带来一些不大不小的问题。

就像上边提到的彩色变黑白，虽然没有影响到打印和修改等操作，但是视觉上的反差也很难让人接受。

既然问题能够出现，那么也就会有办法解决。

要么忍受视觉的单调，要么动手恢复应有的色彩。

前进与停止，一念之间。
