建筑电气工程除了要根据平面图预埋及安装以外，还应学会看配电系统图。
一是建筑群总配电系统和楼层横、竖向配电系统图，这些系统图让我们知道“配电线路从哪里来？线路的走向以及配电箱的大概位置？”
局部电气系统图

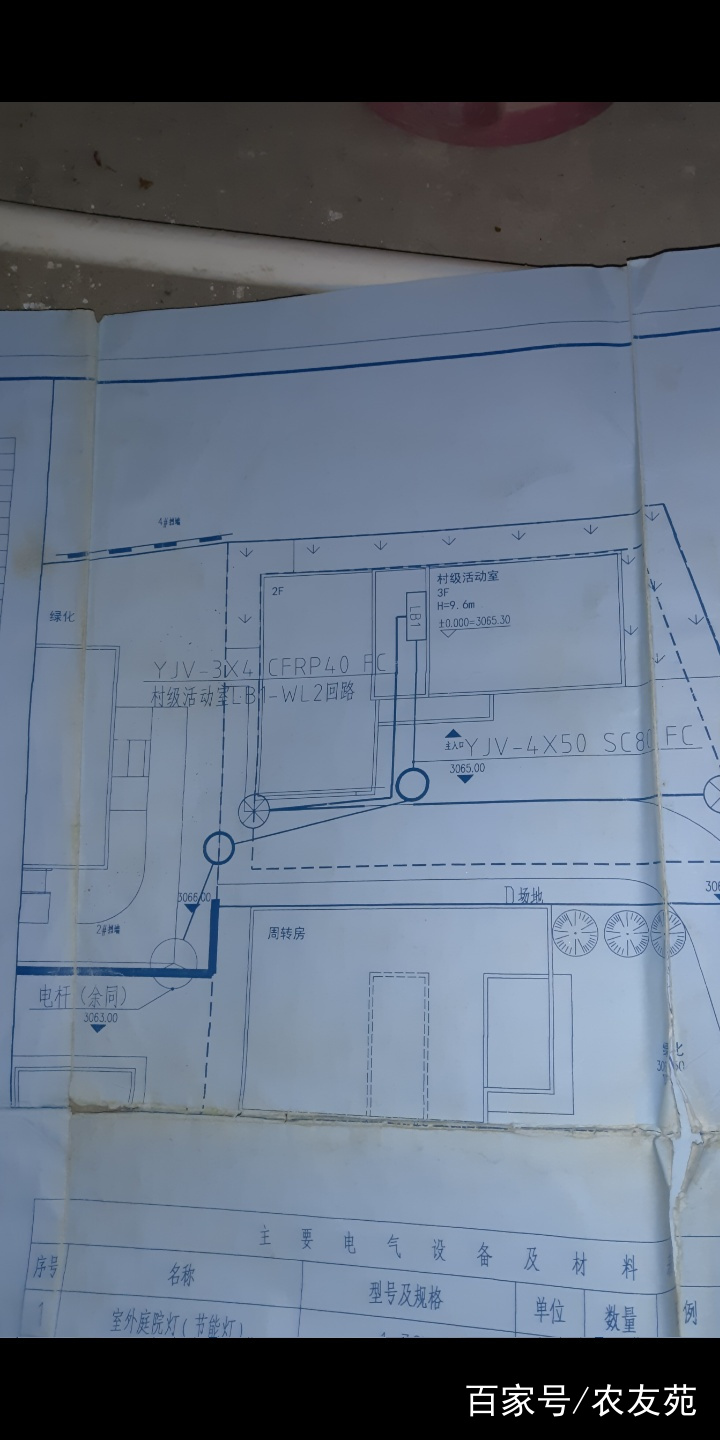

如上图:村级活动室的总配箱LB1的进线电源，由电线杆下杆线引来，经过两个手井孔(电缆检查井)，穿SC80的焊接钢管埋地进入。
楼层配电系统图

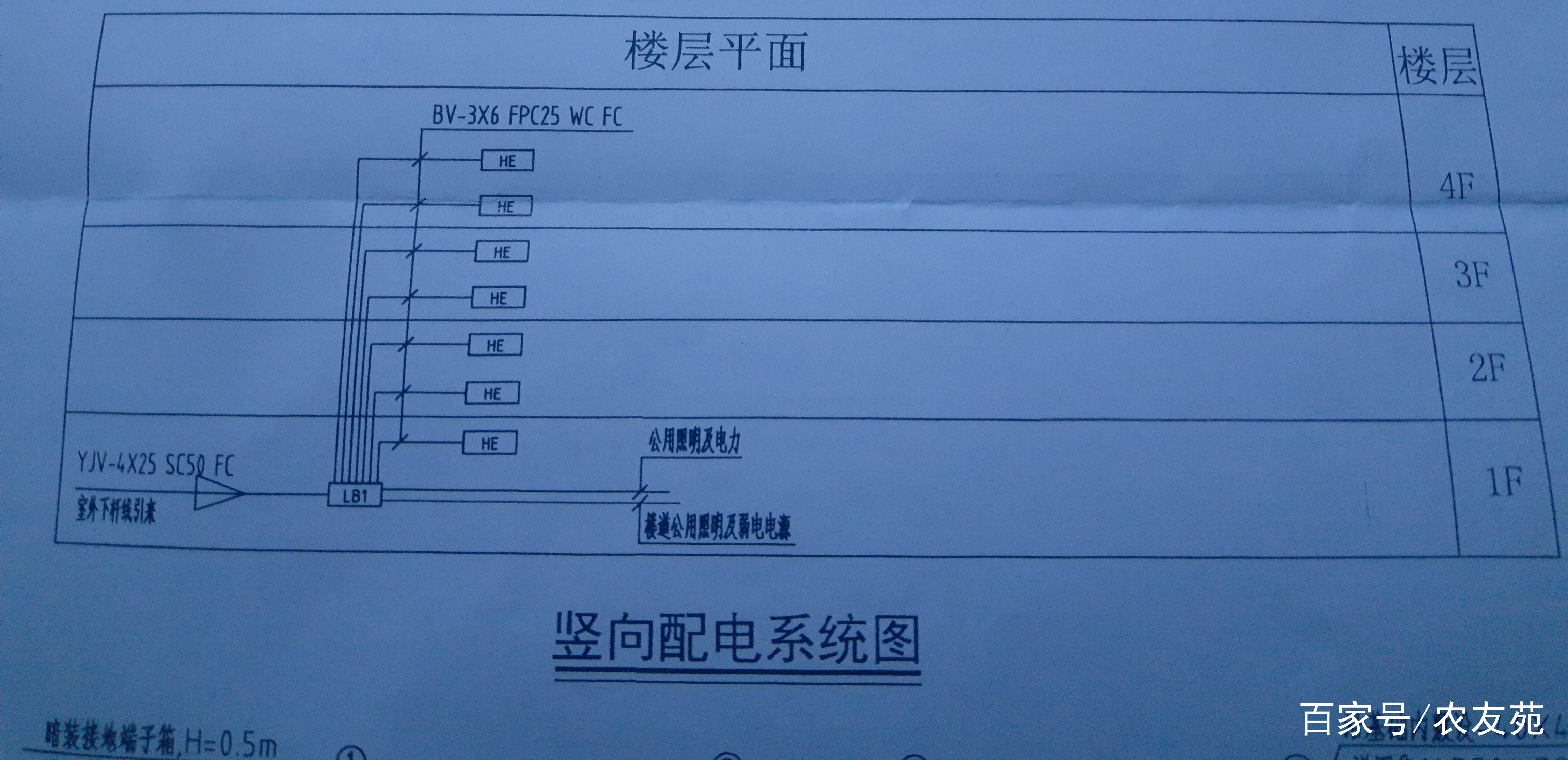

如上图楼层配电系统图，让我们知道:这幢4层的建筑总共有8个配电箱，其中1F有个总箱LB1，一个分箱HE，其余每层两个分箱HE。均由1楼总箱单独引线3Ⅹ6，即3根6平方铜线。总箱还包括楼道及弱电等公共用电部分。
二是配电箱的系统图，这会让我们知道配电箱的具体配置以及该怎么接线。
LB1总箱系统图

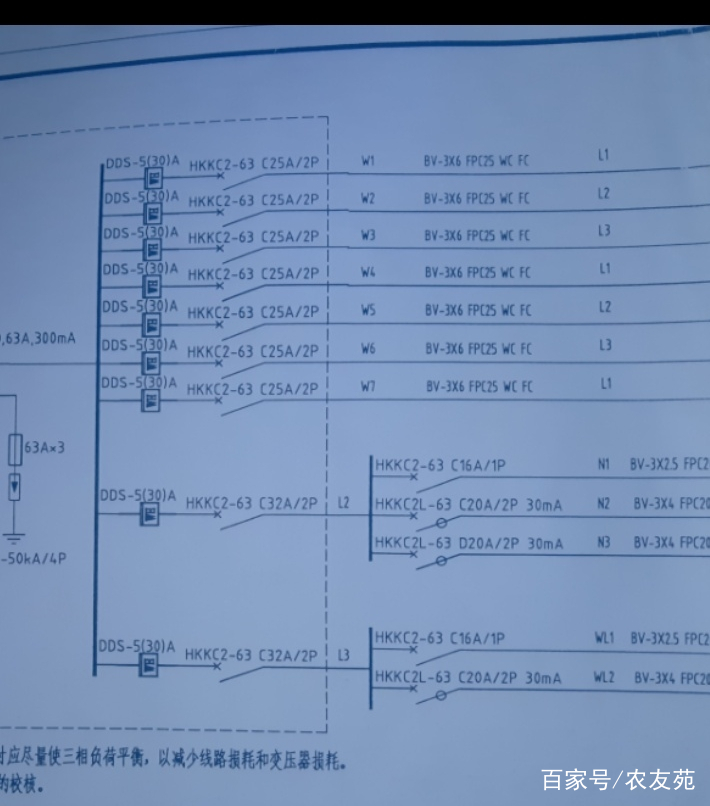

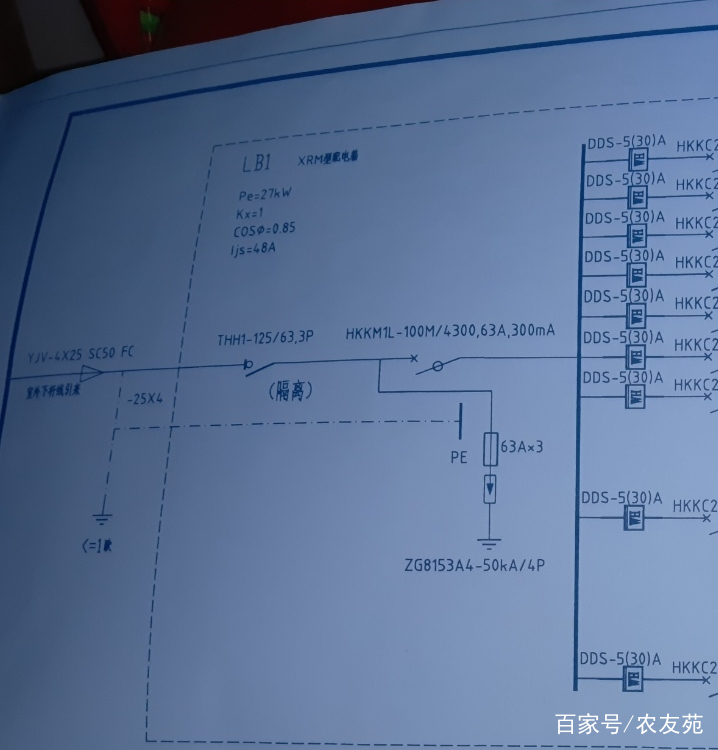

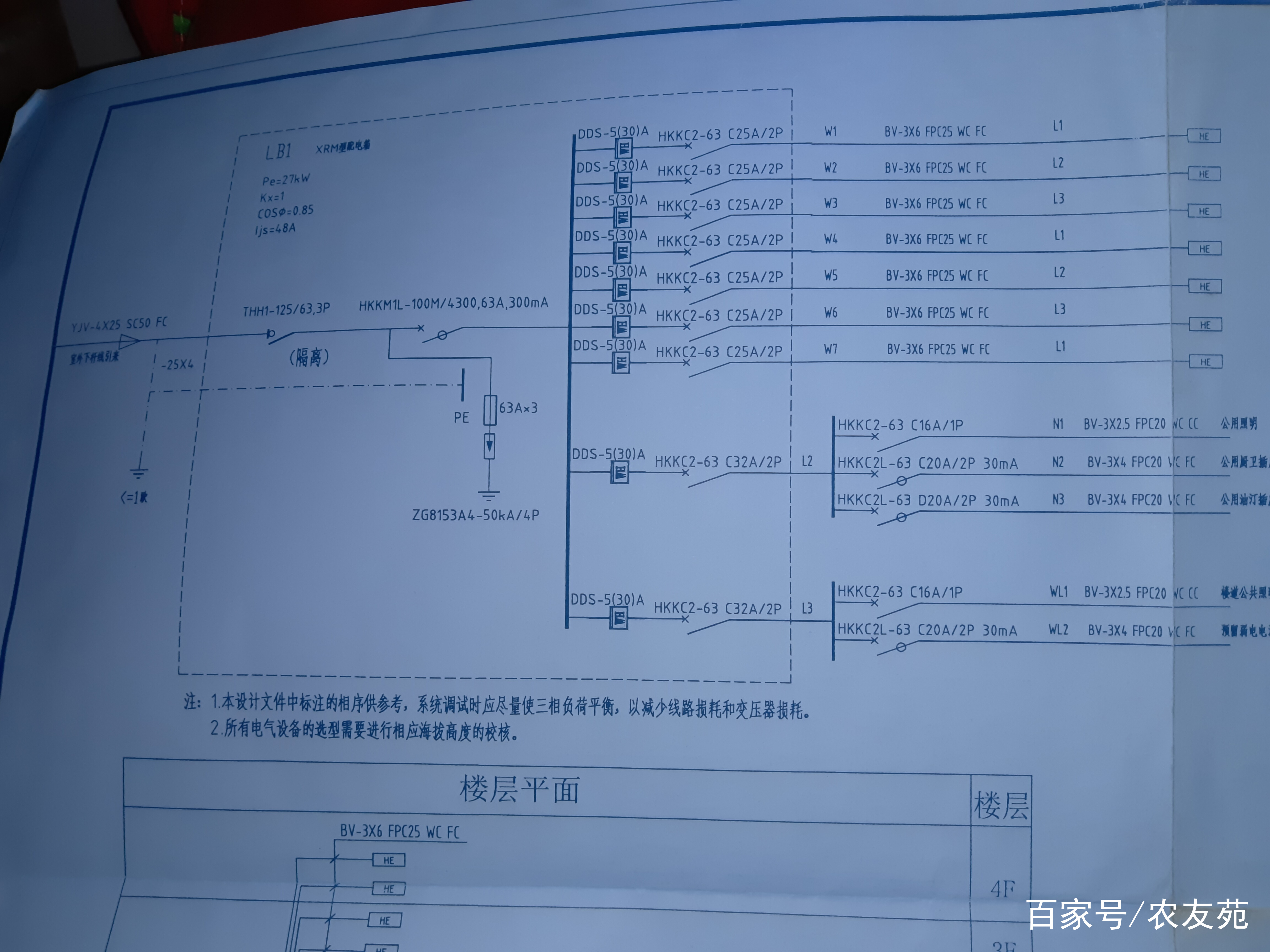

上图LB1总箱包括一路进线，九路出线，均通过电表。回路编号为W1~W7、L2、L3。
LB1实物图

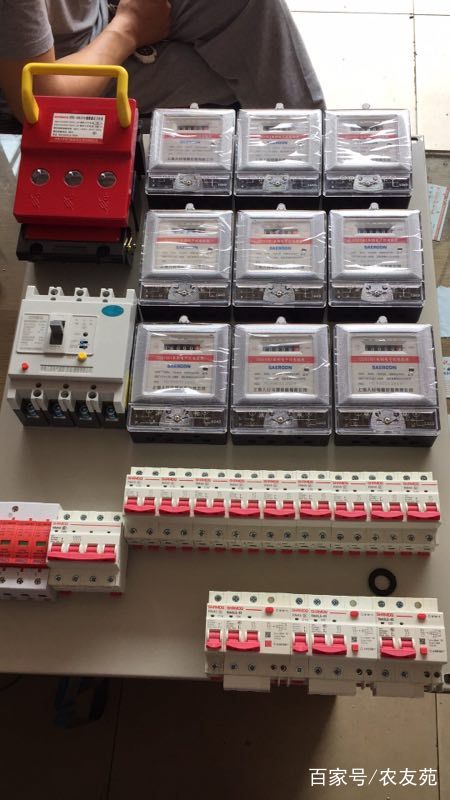

我来看一看总箱的具体配置:
总箱LB1为:XRM型配电箱，即嵌入型，设计要求为嵌墙暗装。箱体大小设计没说明，实际做出来为:800x1000mm，安装高度为底边距地1.6米。
进线:YJV——4x25 SC50 FC表示:进线为25平方毫米的4芯交联聚氯乙烯电缆，穿50焊接钢管，埋地引入。即3根相线，1根零线，不带接地线，所以我们需另做接地，25ⅹ4的接地扁铁，
连接电缆外皮及箱体PE接地端子。
进线接线端与总开之间加刀闸式隔离开关，厂家改成了刀闸式熔断开关。

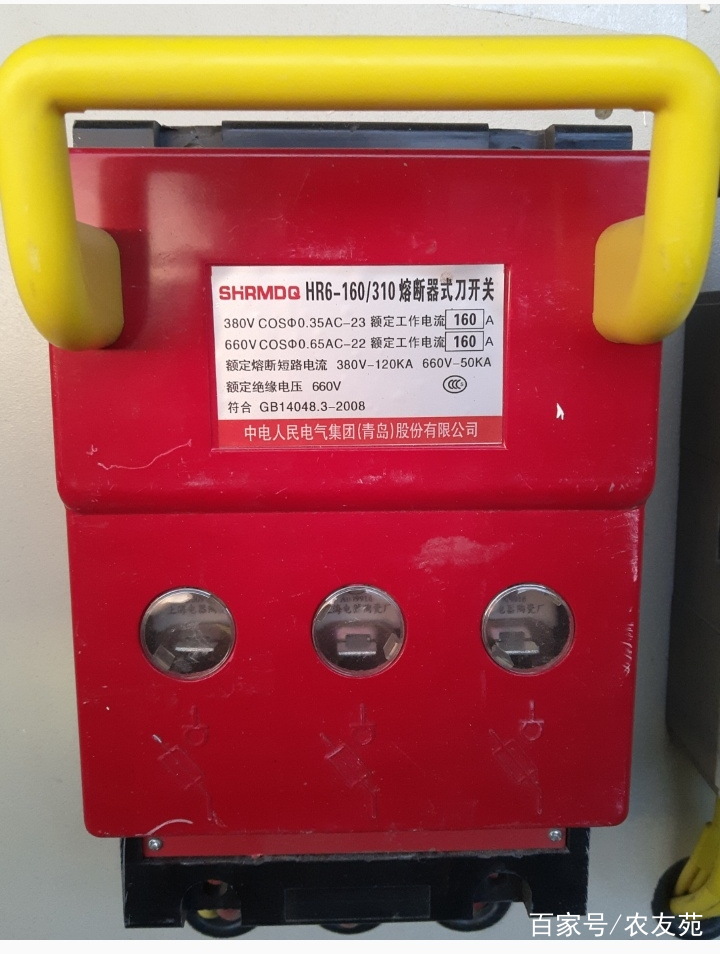

刀闸开关

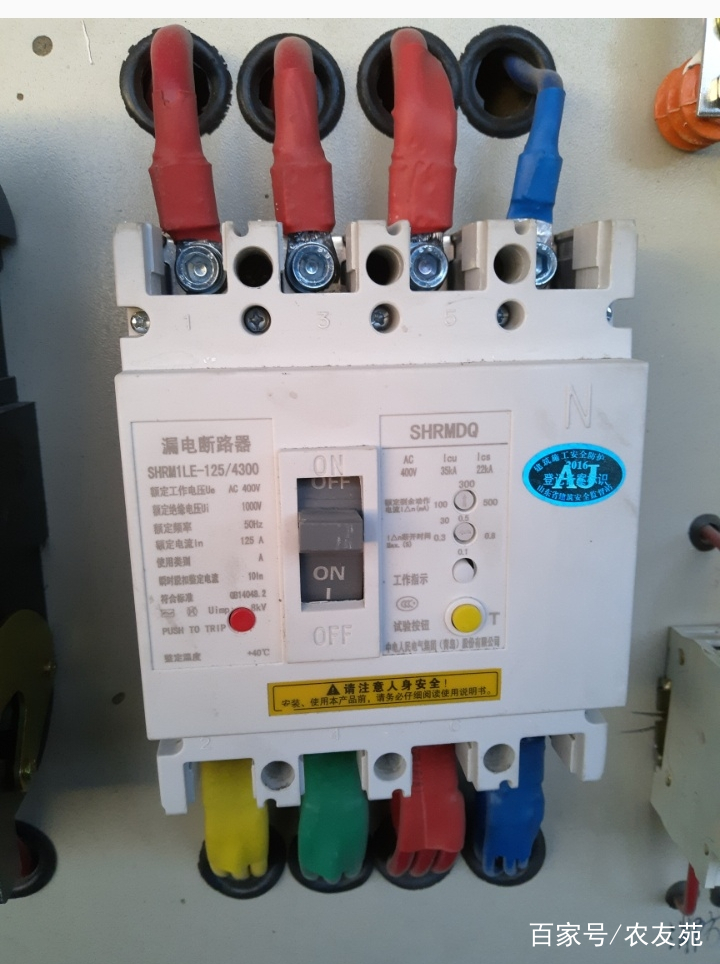

总开:HKKM1L-100M/4300 ，63A ，300mA，HKK厂家名称，M为塑壳式断路器，1L设计序号，L为带漏保护，100M为塑壳等级，数字4300表示:第一个4表示开关为4极，即三相四线，第二3表示脱扣形式为复式，即热脱扣和电磁脱扣。第三个零表示无辅助触头。额定电流为63A，额定漏电电流300mA。
总开

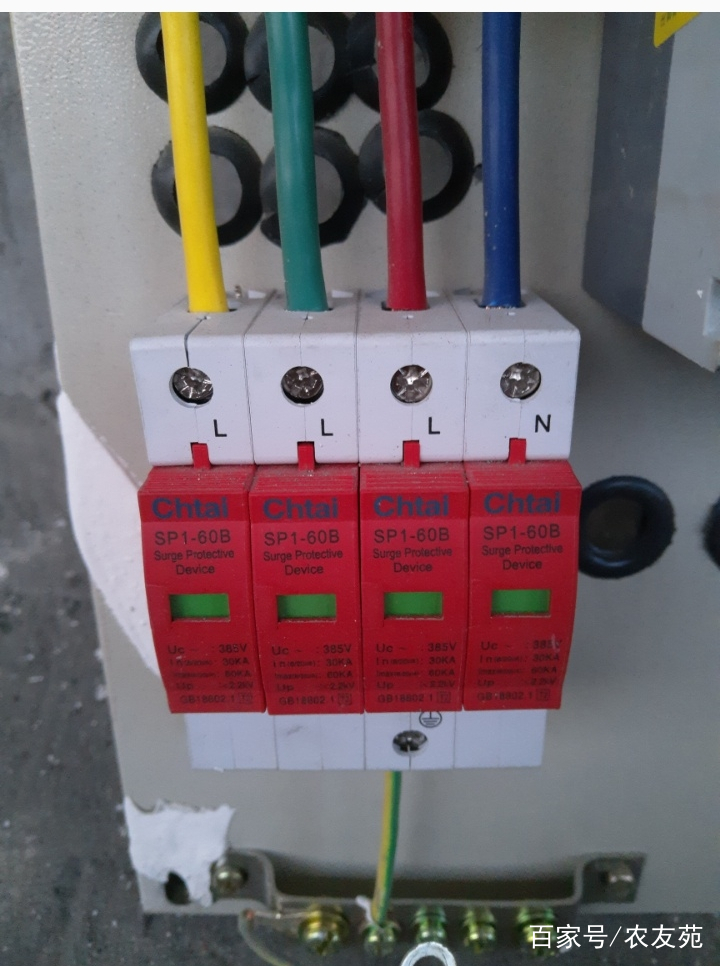

总箱带防雷接地保护ZG8153A4-50KA，4P
出线到各分箱HE为3x6平方电线，经单相电能表后再经25A的2P小型断路器到楼层分箱。如下图:
看看分箱HE配置

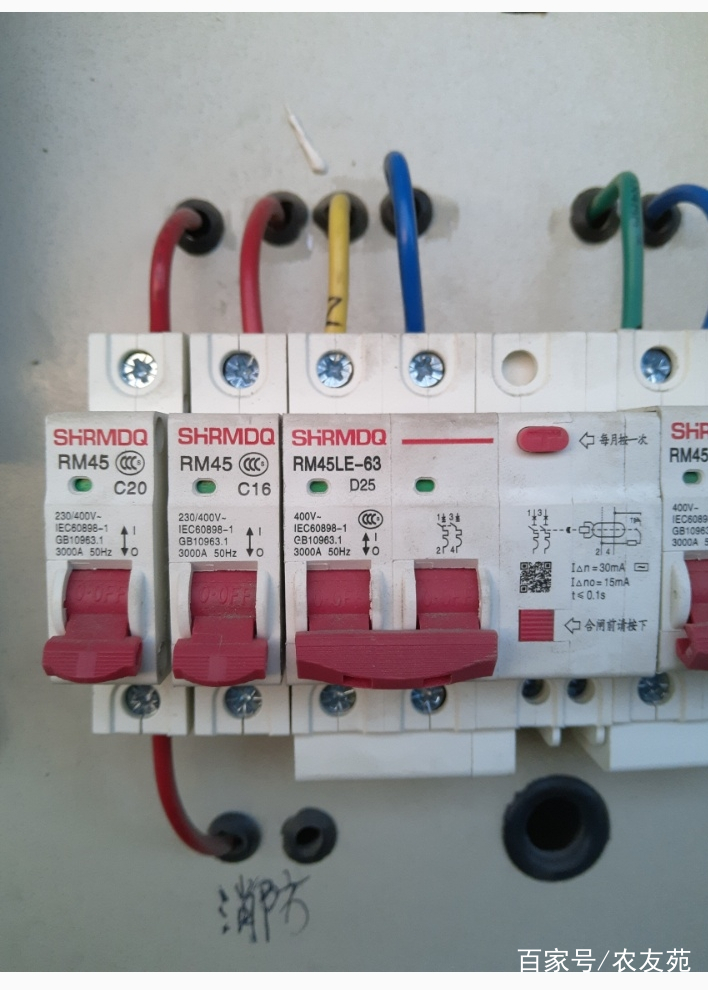

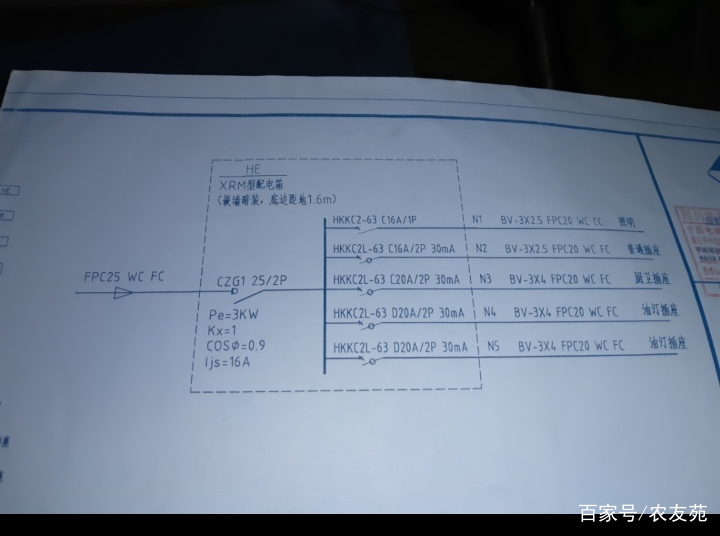

HE箱共有五个回路N1~N5，照明回路HKKC2-63 C16A/1P 表示为塑壳式小型断路器，1P即1极，只接一根火线，C16A表示普通家用断路器，额定电流16A，不带漏电。BV-3x2.5FPC20 WC CC表示3根2.5平方电线，穿20阻燃线管，沿墙面、顶面暗敷设。如上图。
HKKC2L-63 D20A/2P 30mA为动力型回路开关，即空调插座回路。其余回路同理。如下图:
