一、分析与说明

动手绘制之前先观察原图，整理出绘制思路，这很重要。

20200912_01

1.1、看到这个图的第一眼，等大相扣圆环的内、外圆相切，就应该想到要借助正多边形来绘制它们，定下绘制此图的切入点。

1.2、相同对象有规律排列，不用说了，要用阵列，但阵列的难点就是如何抽离出“恰到好处”的阵列对象。

1.3、当阵列对象被抽离出来后再进行环形阵列，就可以从繁杂的修剪中解脱出来，从而使绘制过程变得格外简捷。

1.4、此图主要考察的知识点有 正多形的绘制、圆的绘制、环形阵列、修剪。

二、详细绘制步骤

有了绘制思路，下面来看一下绘制步骤。

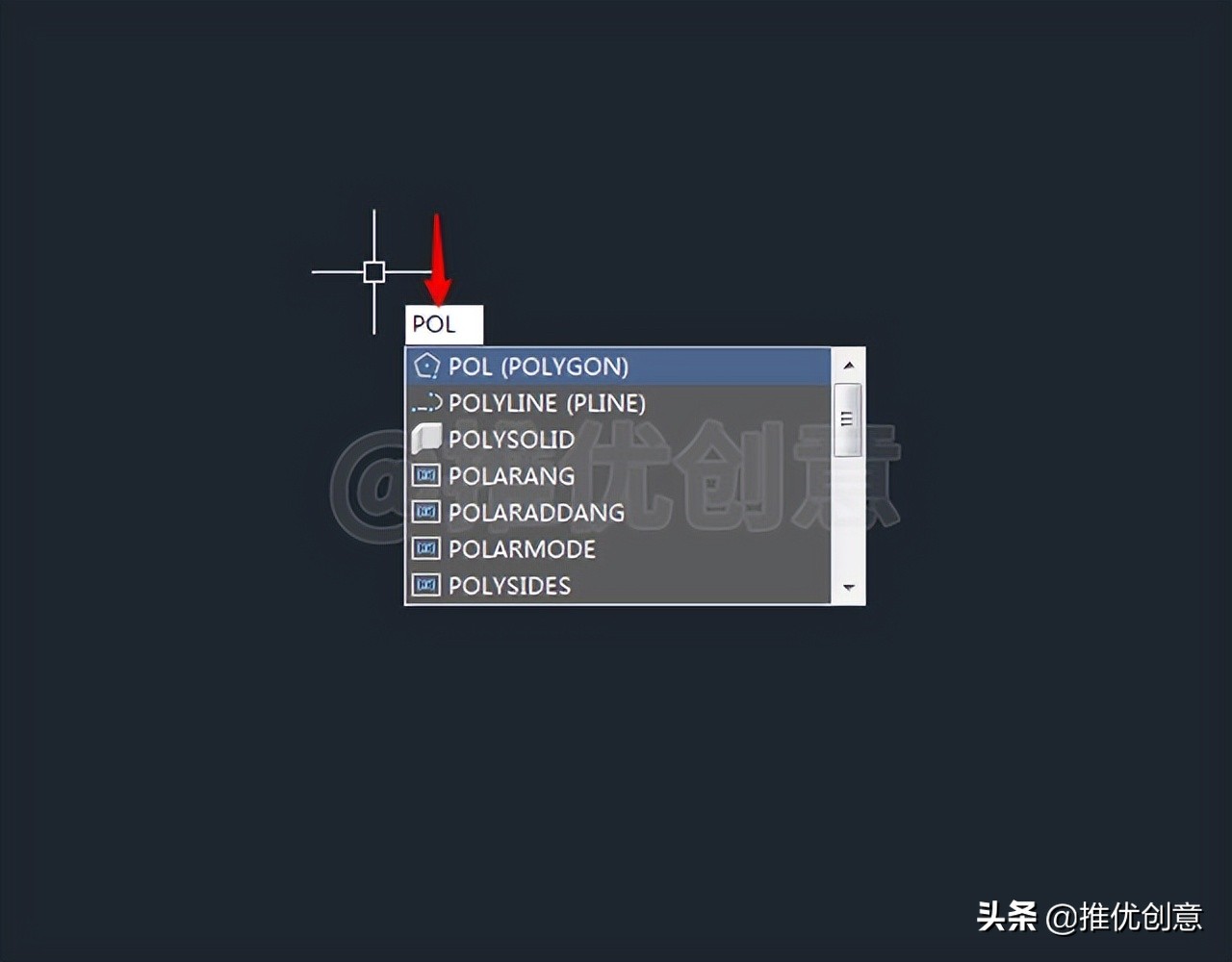

2.1、按键盘上的“F8”键，打开“正交”，命令行输入“POL”后回车，启用“多边形”命令。

20200912_01

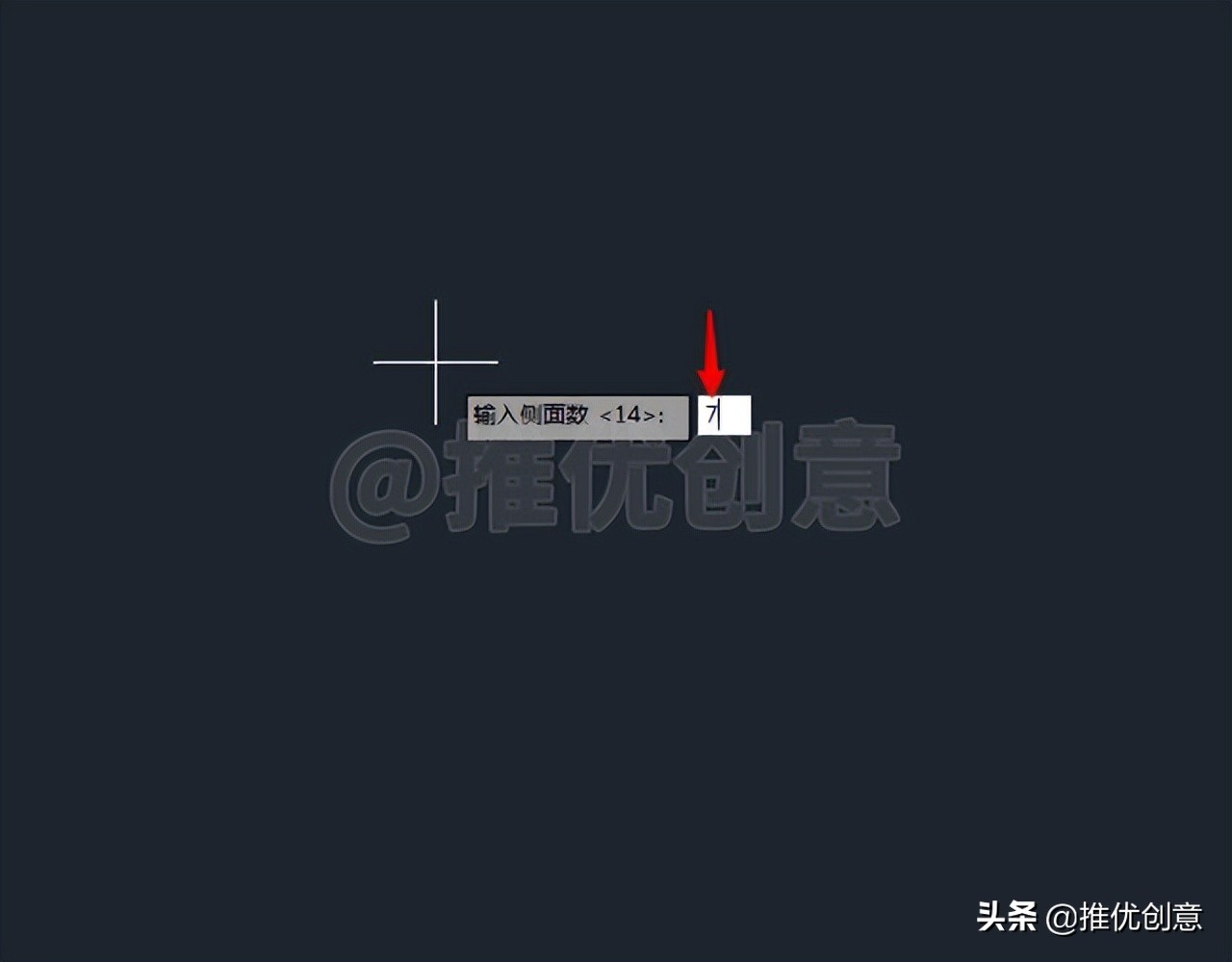

2.2、接着输入“7”后回车，指定绘制正七边形。

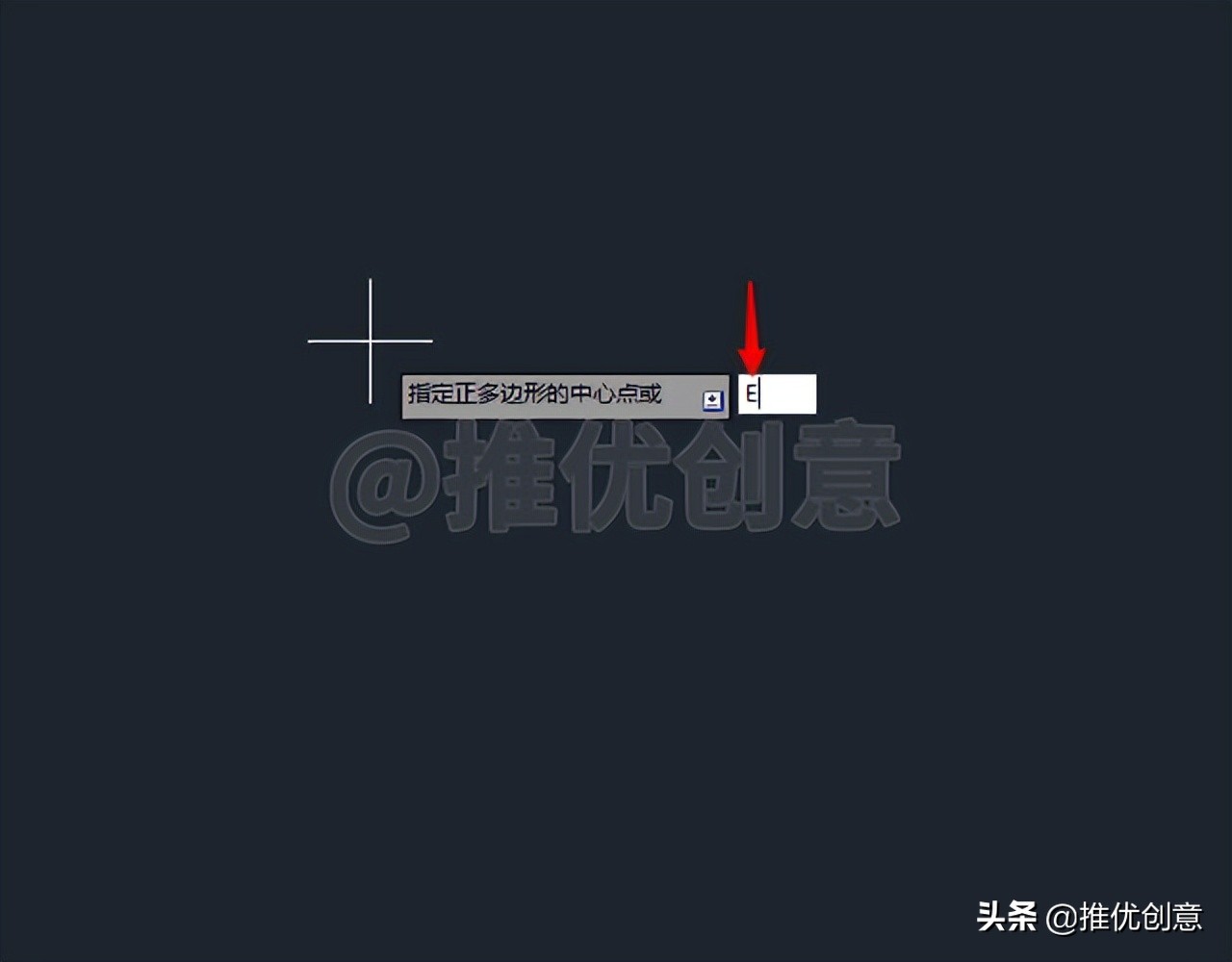

2.3、输入“E”后回车，选择指定边长方式绘制正多边形。

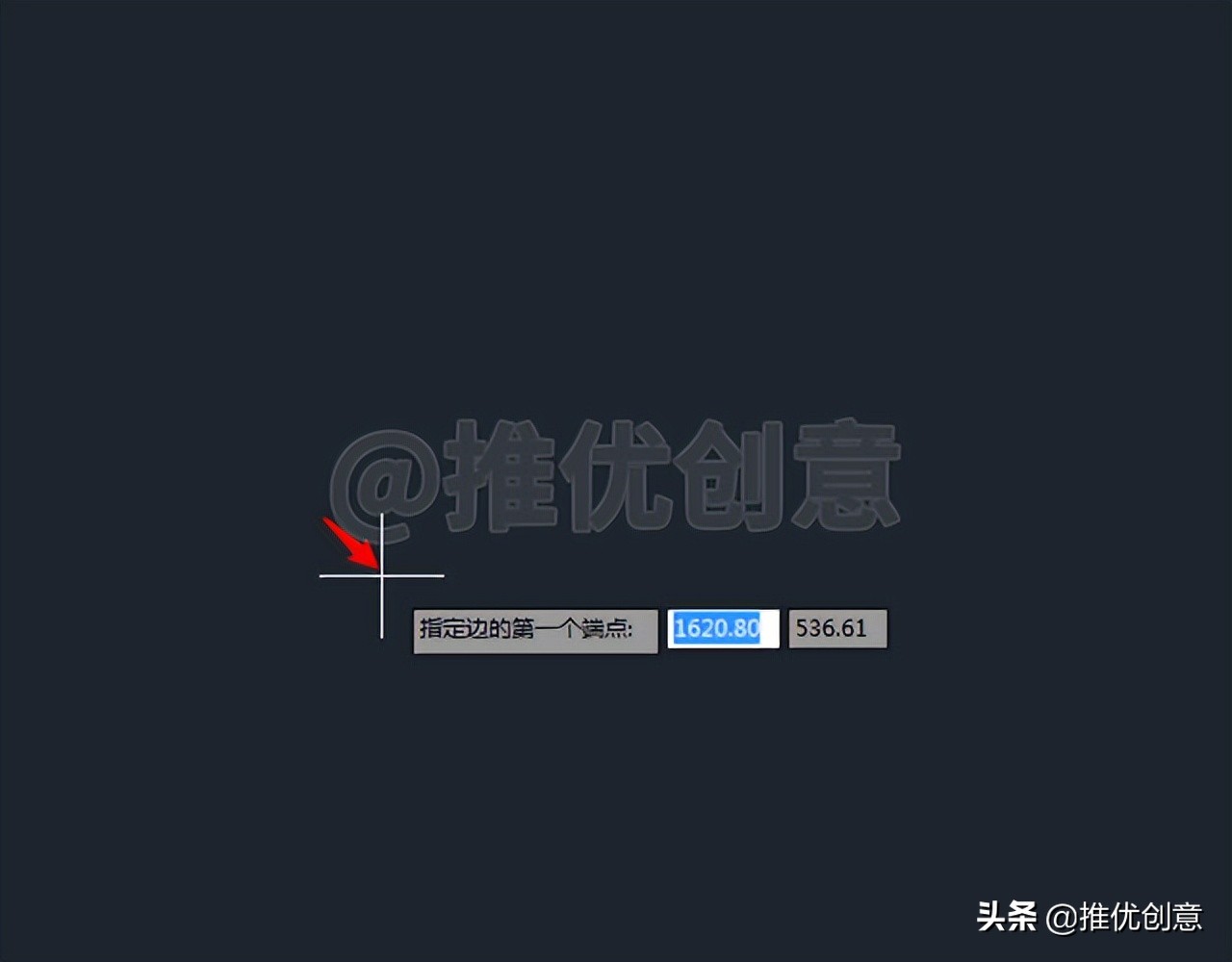

2.4、在绘图区任意位置单击拾取一点作为正多边形的边的第一个端点。

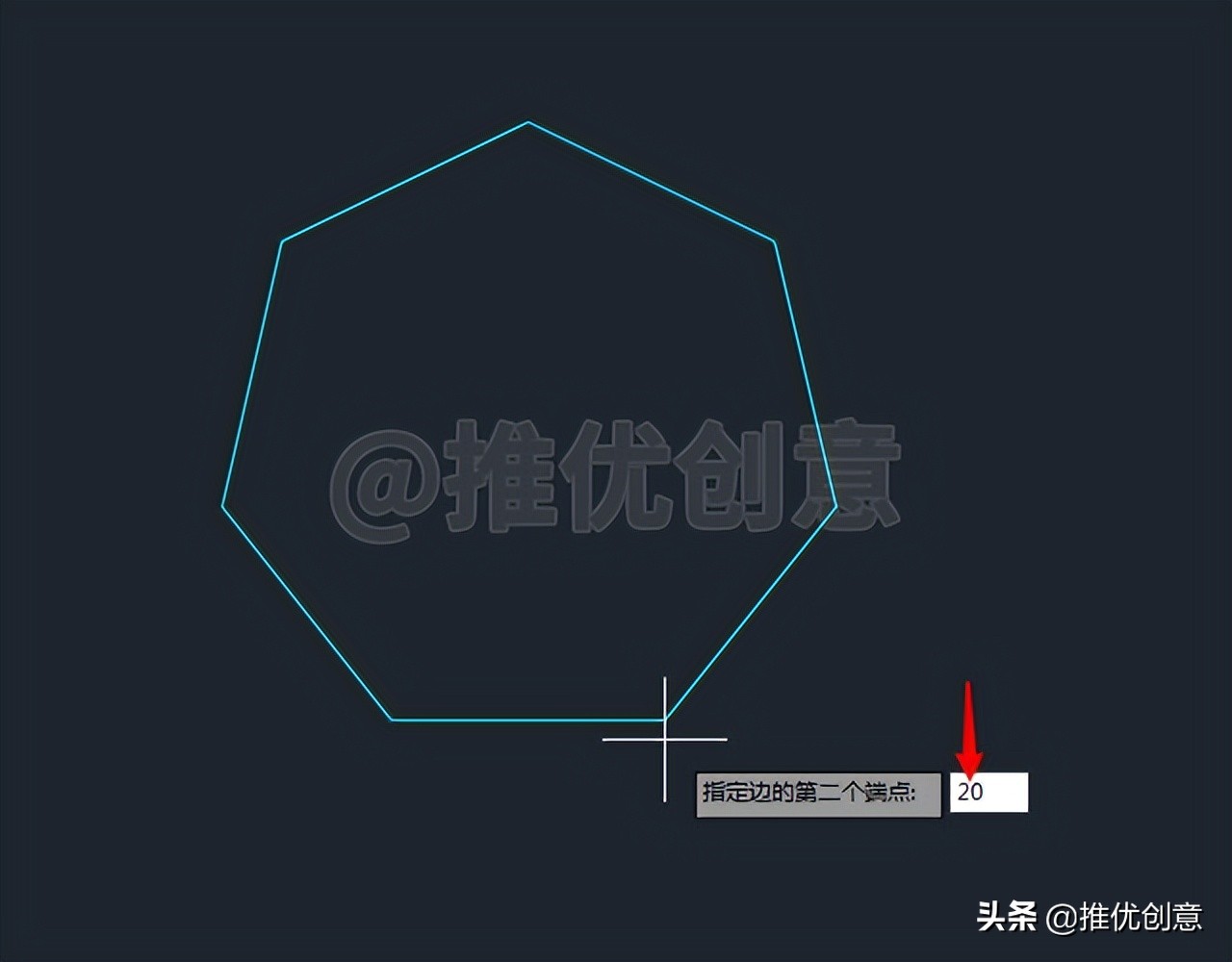

2.5、向右移动光标，输入正多边形的边长值“20”后回车。

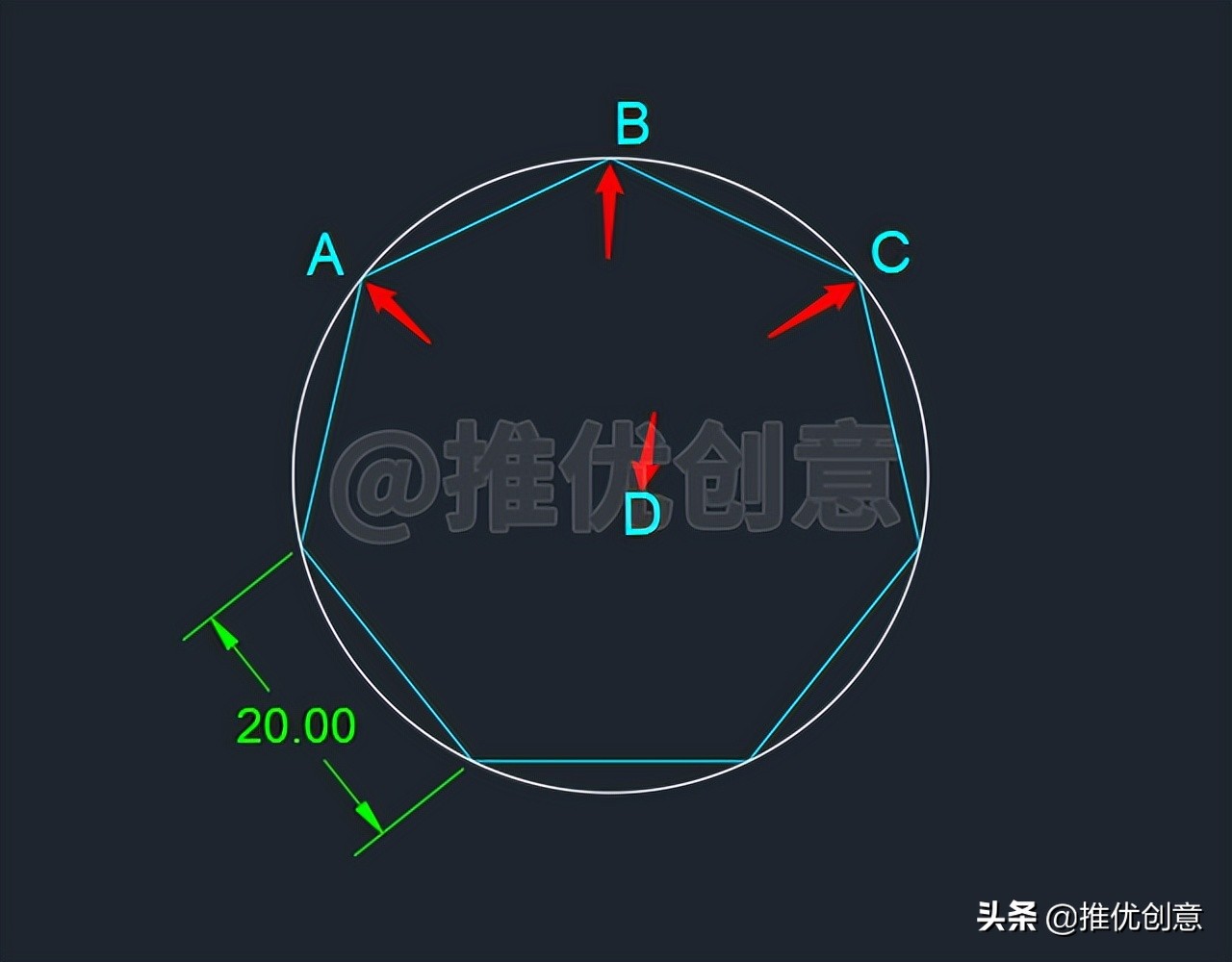

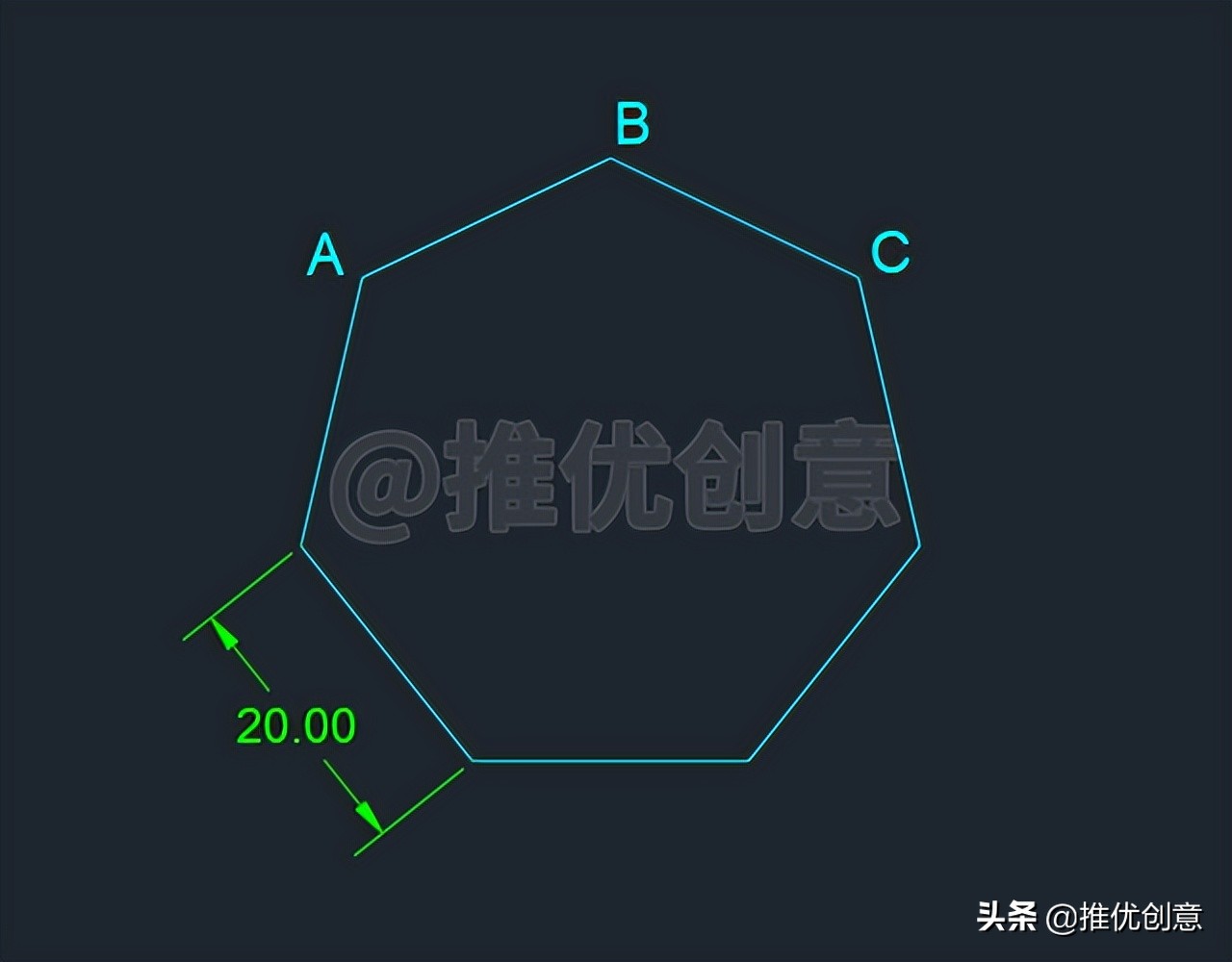

2.6、这样就绘制出了一个边长为20个单位的青色正七边形，设它上面三个相邻的端点依次为点A、点B、点C。

2.7、命令行输入“C”后回车，启用“圆”命令，接着输入“3P”后回车，选择三点方式绘制圆，分别捕捉点A、点B、点C绘制青色正七边形的外接圆D。

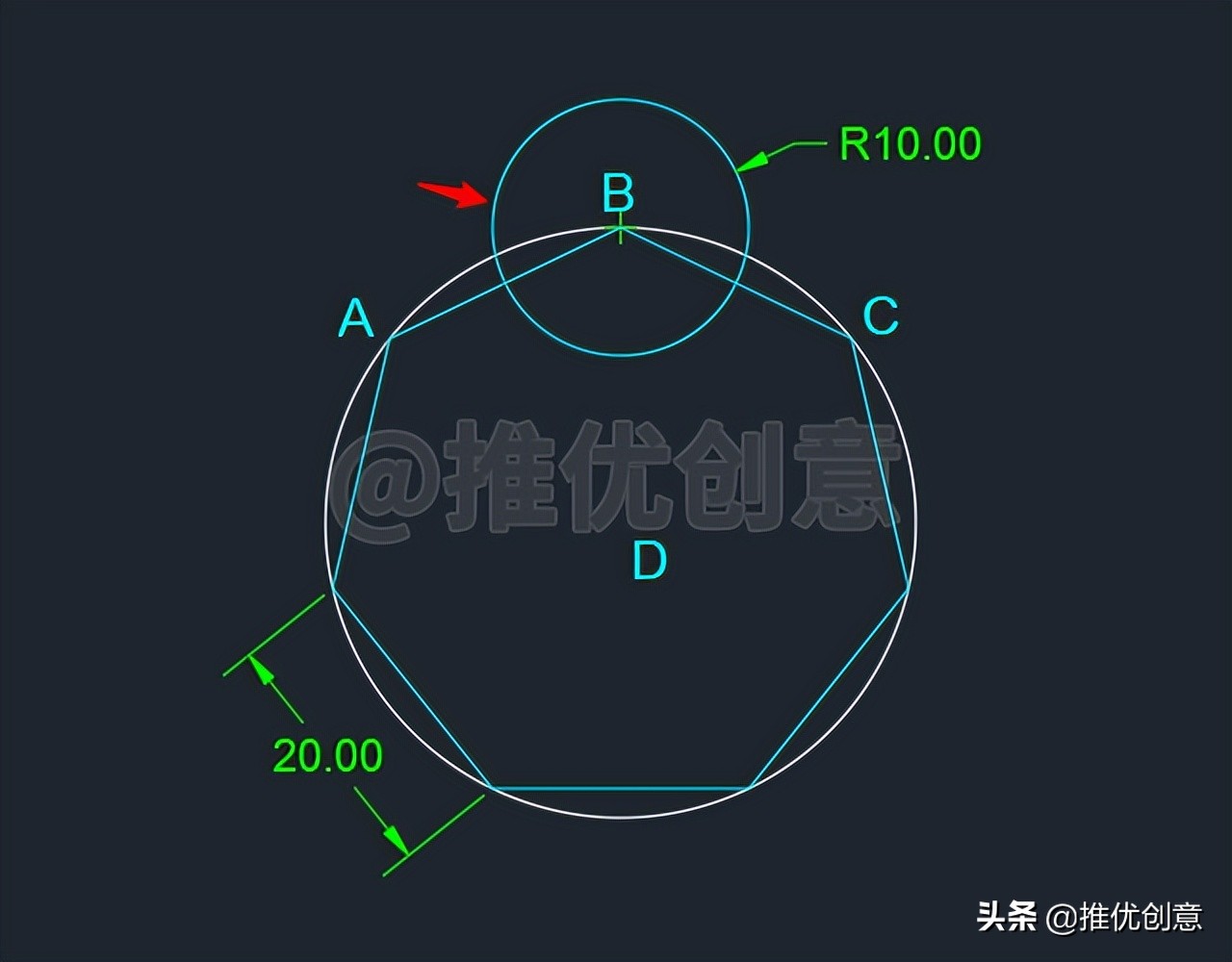

2.8、直按回车，再次启用“圆”命令，捕捉点B为圆心，绘制一个半径为10个单位的青色圆B。

2.9、命令行输入“POL”后回车，启用“多边形”命令。

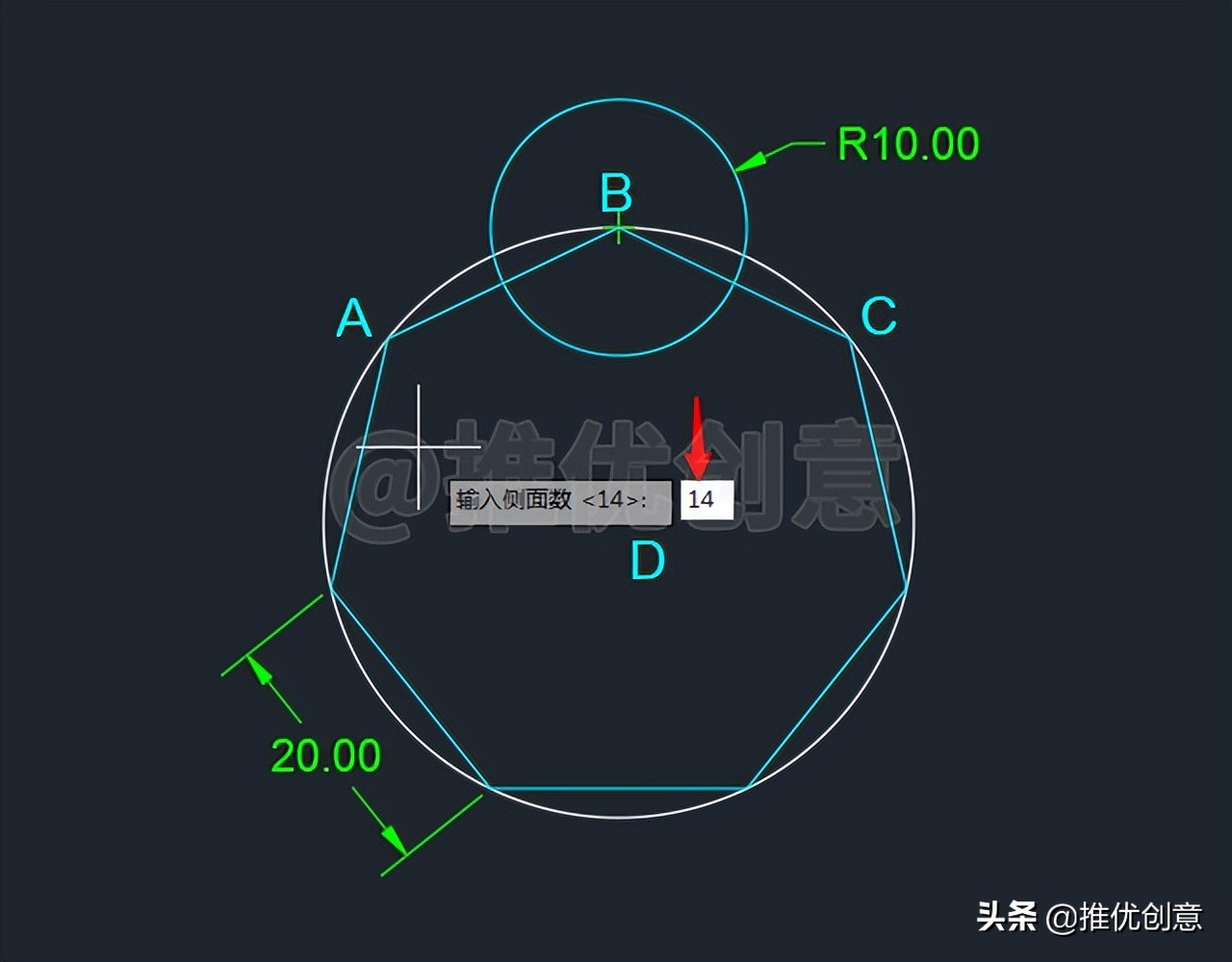

2.10、接着输入“14”后回车，指定绘制正十四边形。

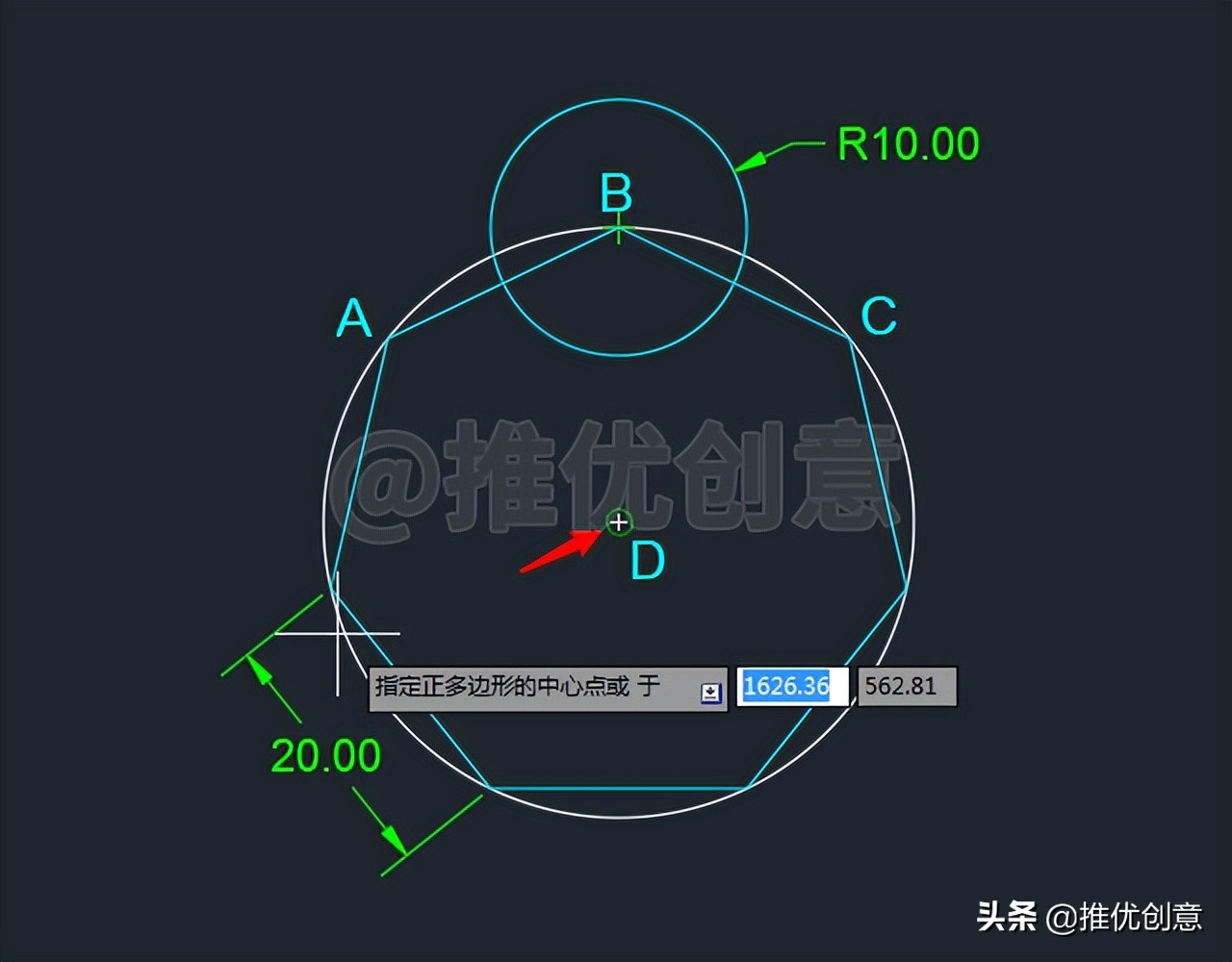

2.11、捕捉圆心D作为正多边形的中心点。

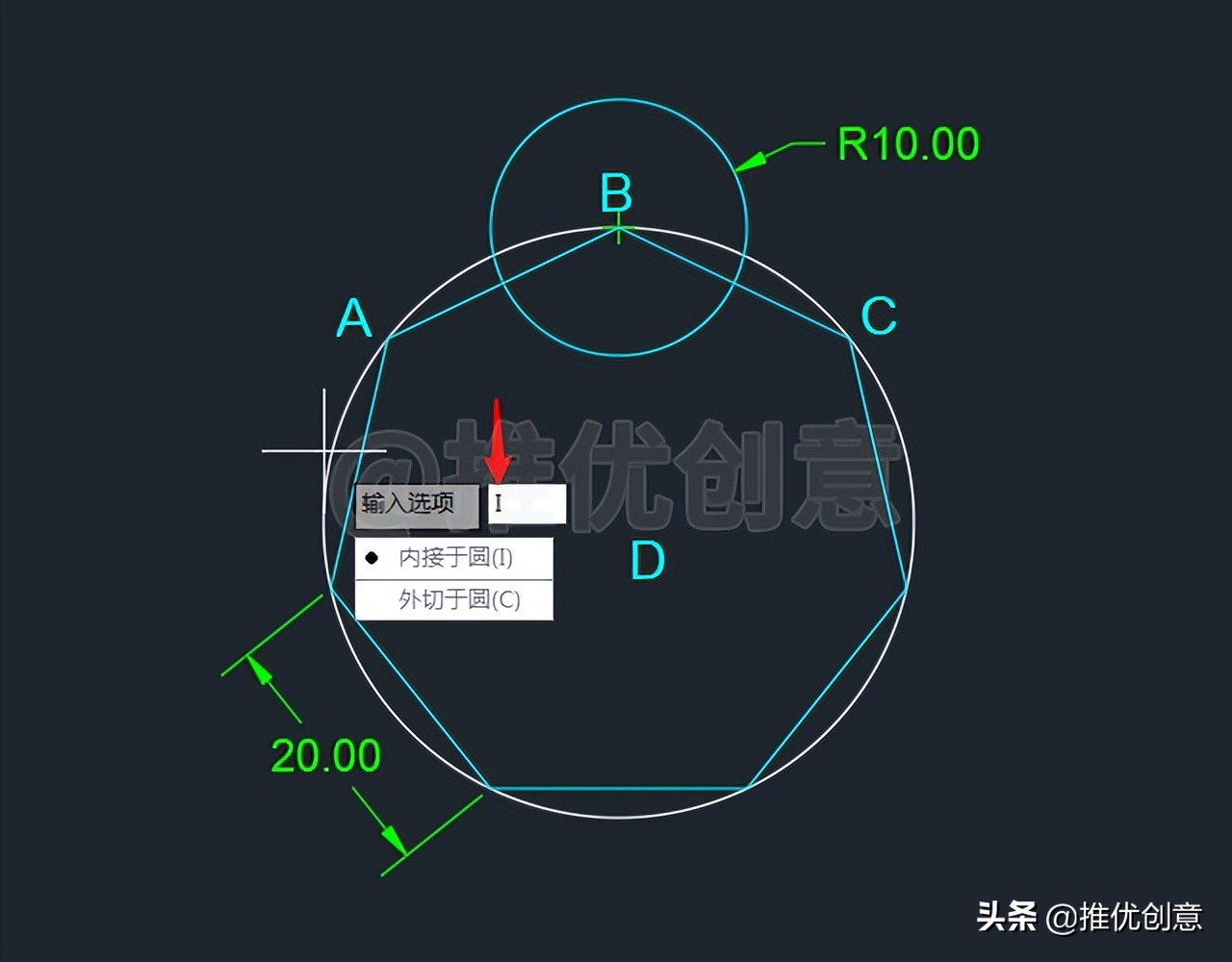

2.12、输入“I”后回车，选择内接于圆的方式绘制正十四边形。

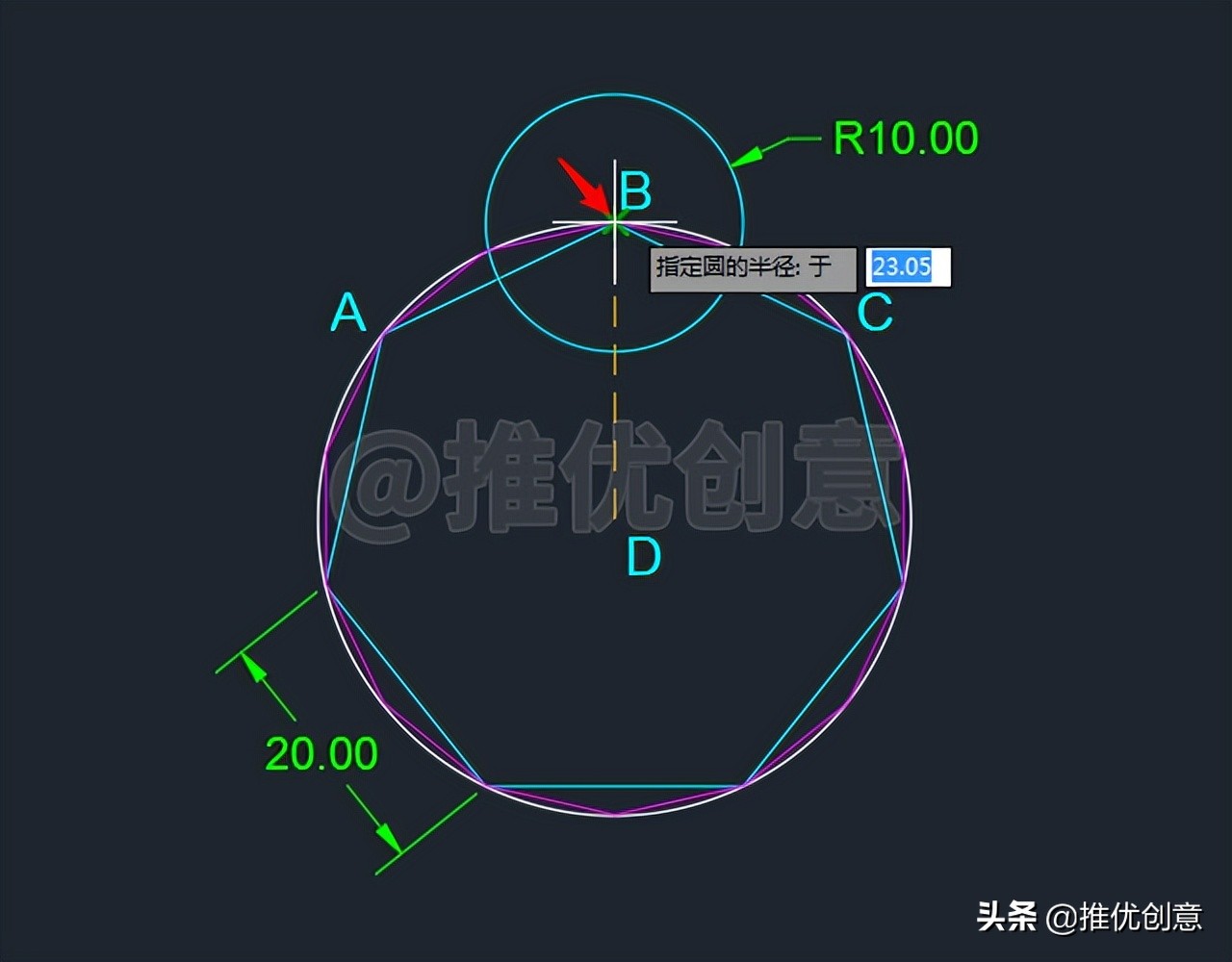

2.13、捕捉点B指定圆的半径。

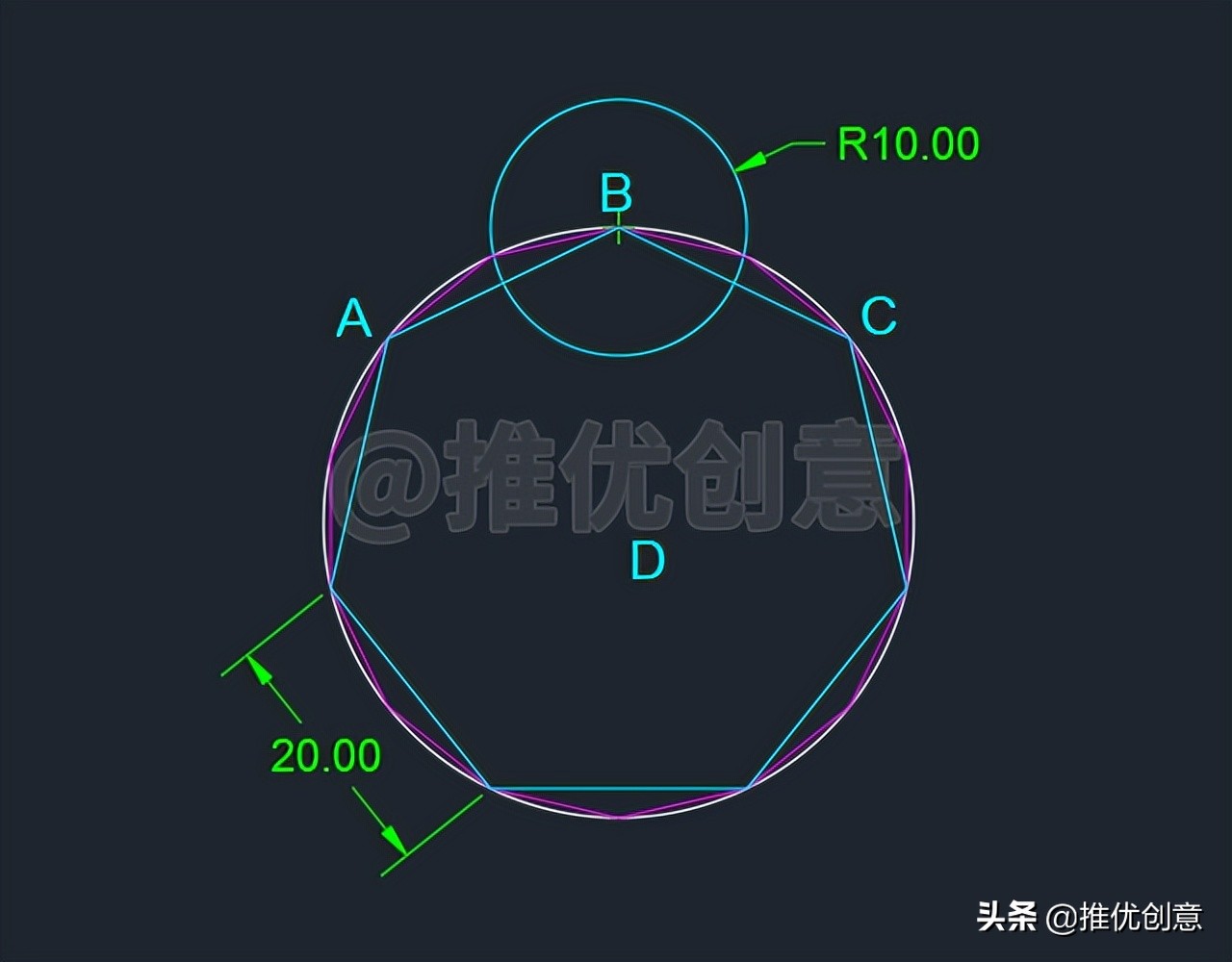

2.14、这样就绘制出了内接于圆D的红色正十四边形。

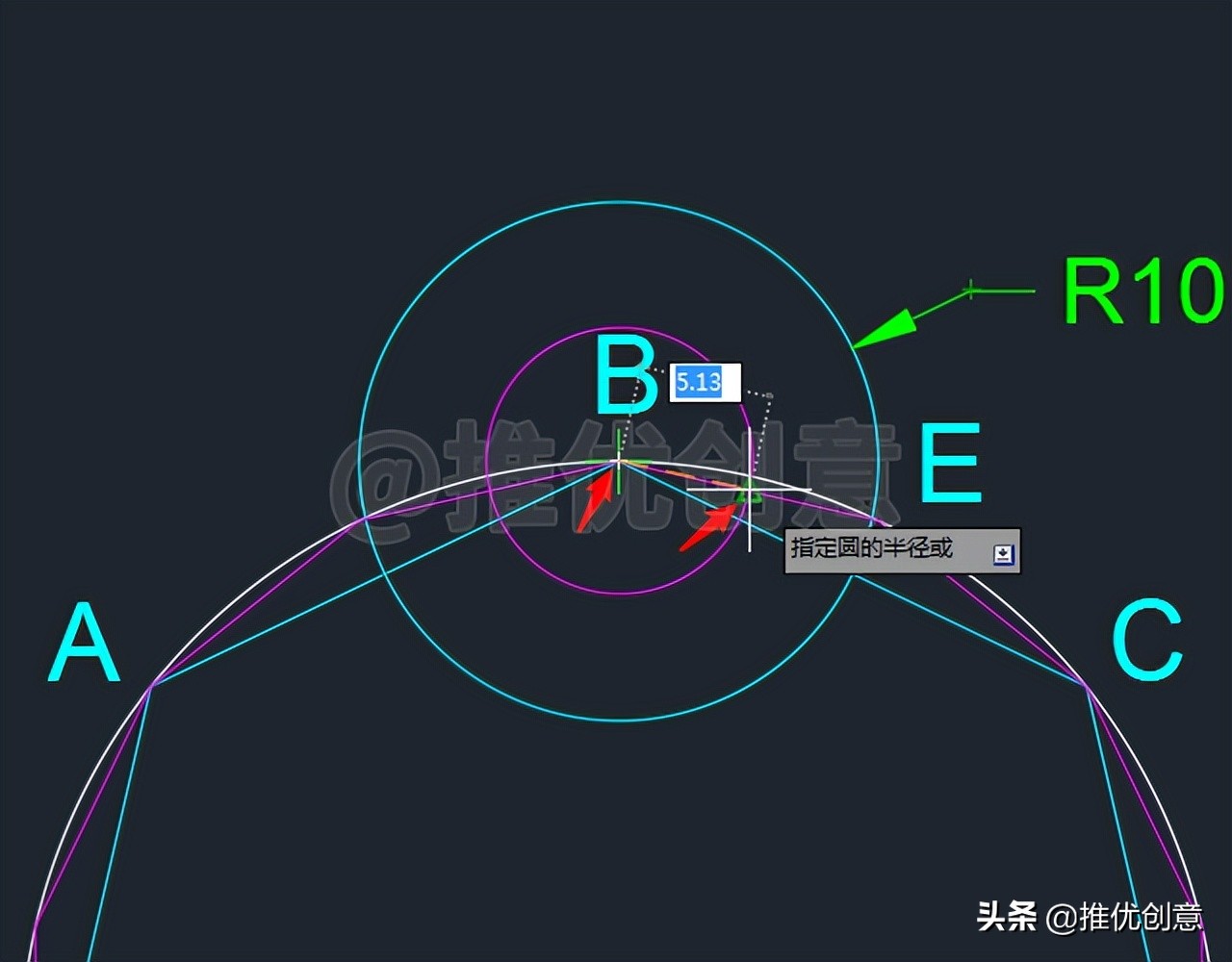

2.15、命令行输入“C”后回车，启用“圆”命令，捕捉点B为圆心，捕捉红色正十四边形边BE的中点指定半径，绘制一个红色同心圆B。

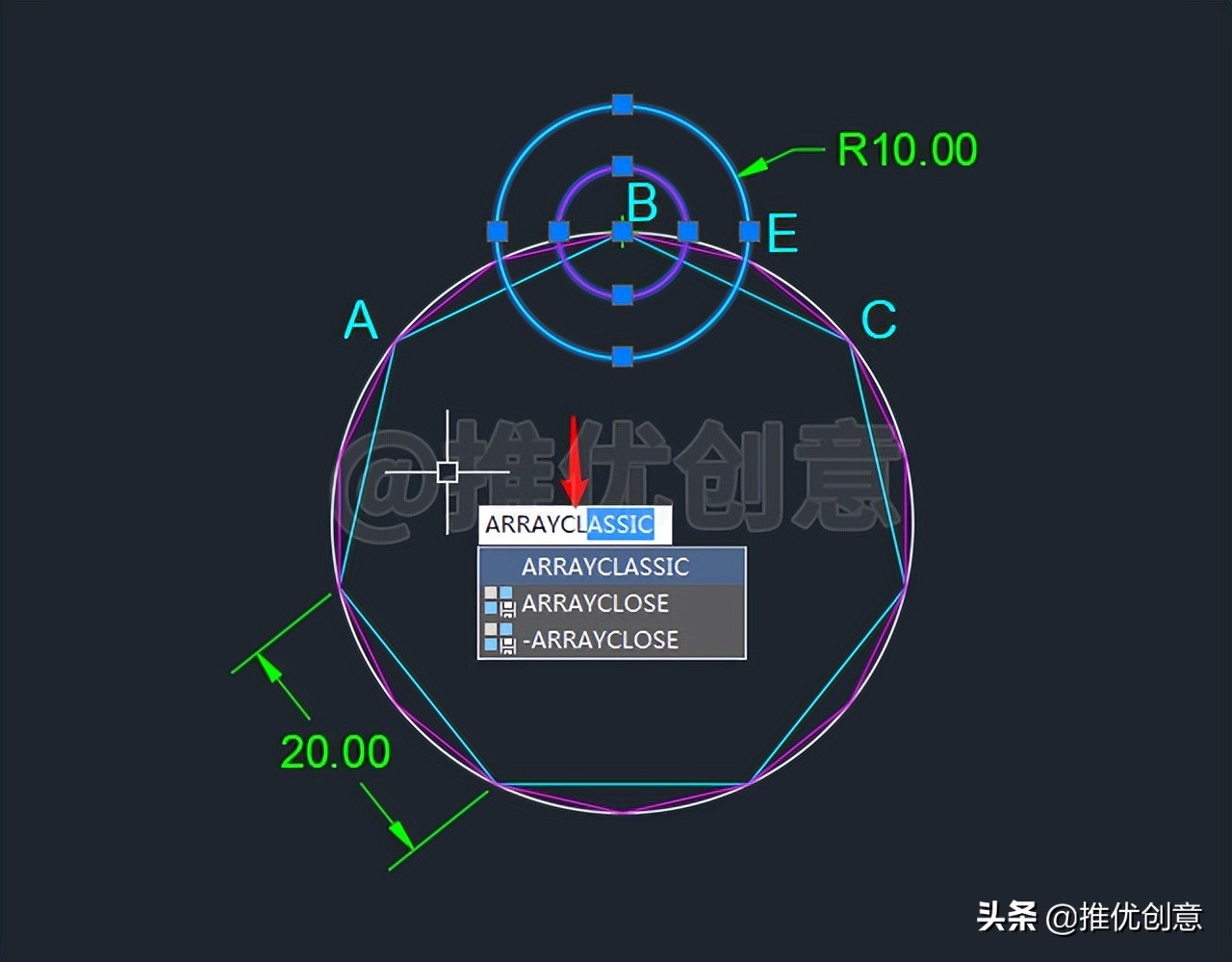

2.16、选中两个同心圆B，命令行输入“ARRAYCLASSIC”后回车，调出“阵列”对话框。

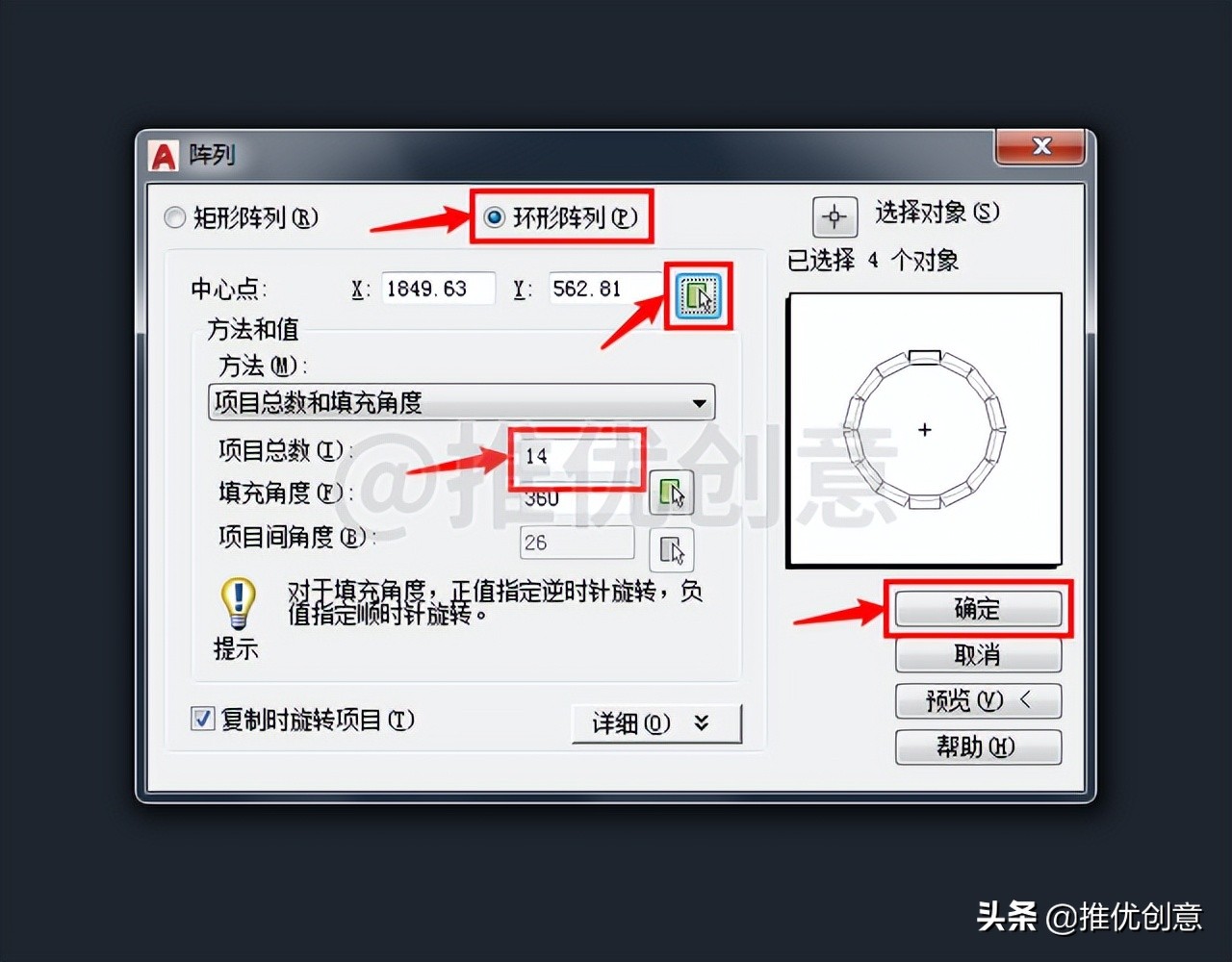

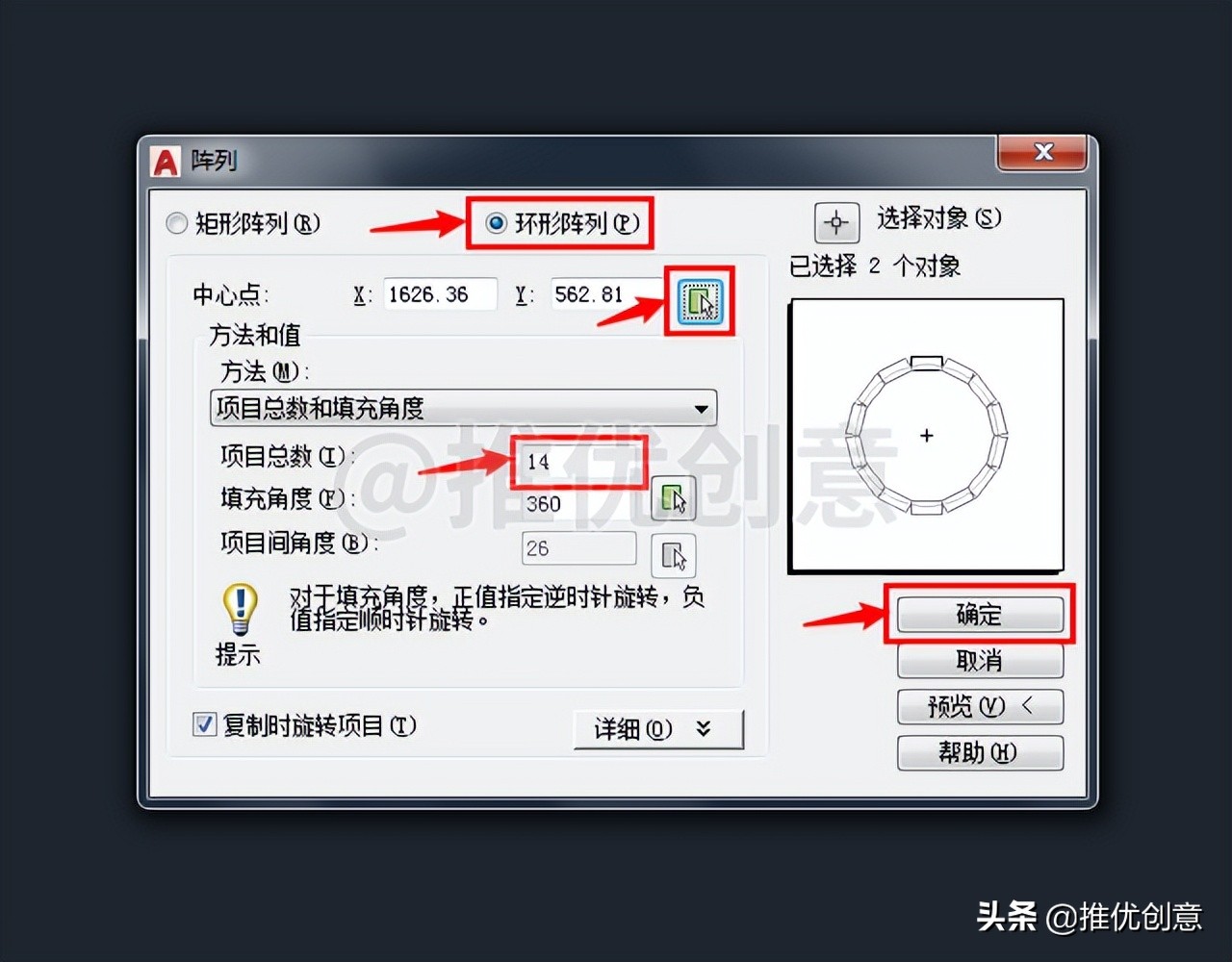

2.17、点选“环形阵列”；捕捉圆心D作为“环形阵列”的“中心点”；“项目总数”设置为“14”，然后点击“确定”。

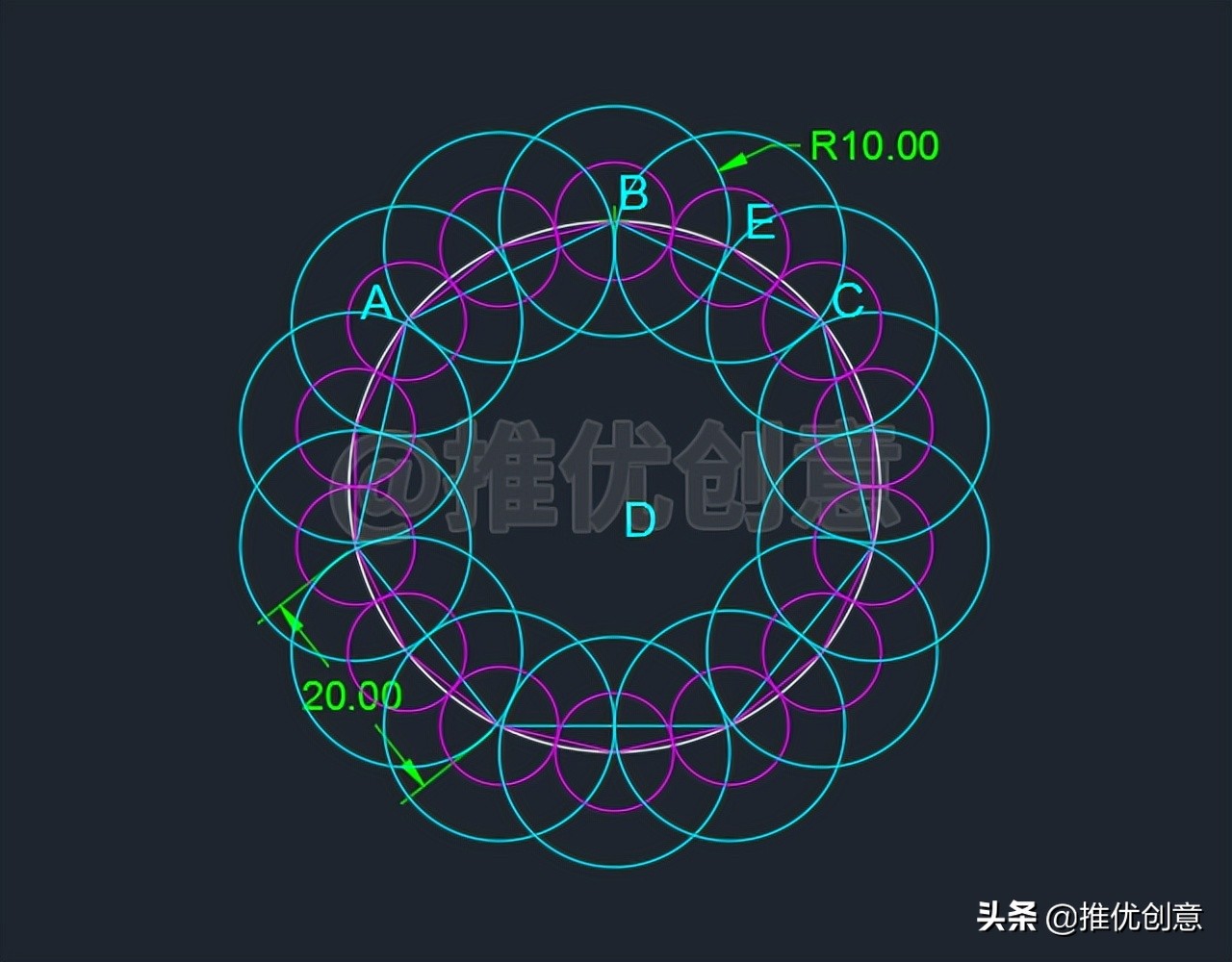

2.18、环形阵列完成后如下图。

很多小伙伴到这里，就开始迫不及待地一个圆一个圆的修剪了，殊不知，这样吃力不讨好，还容易出错。

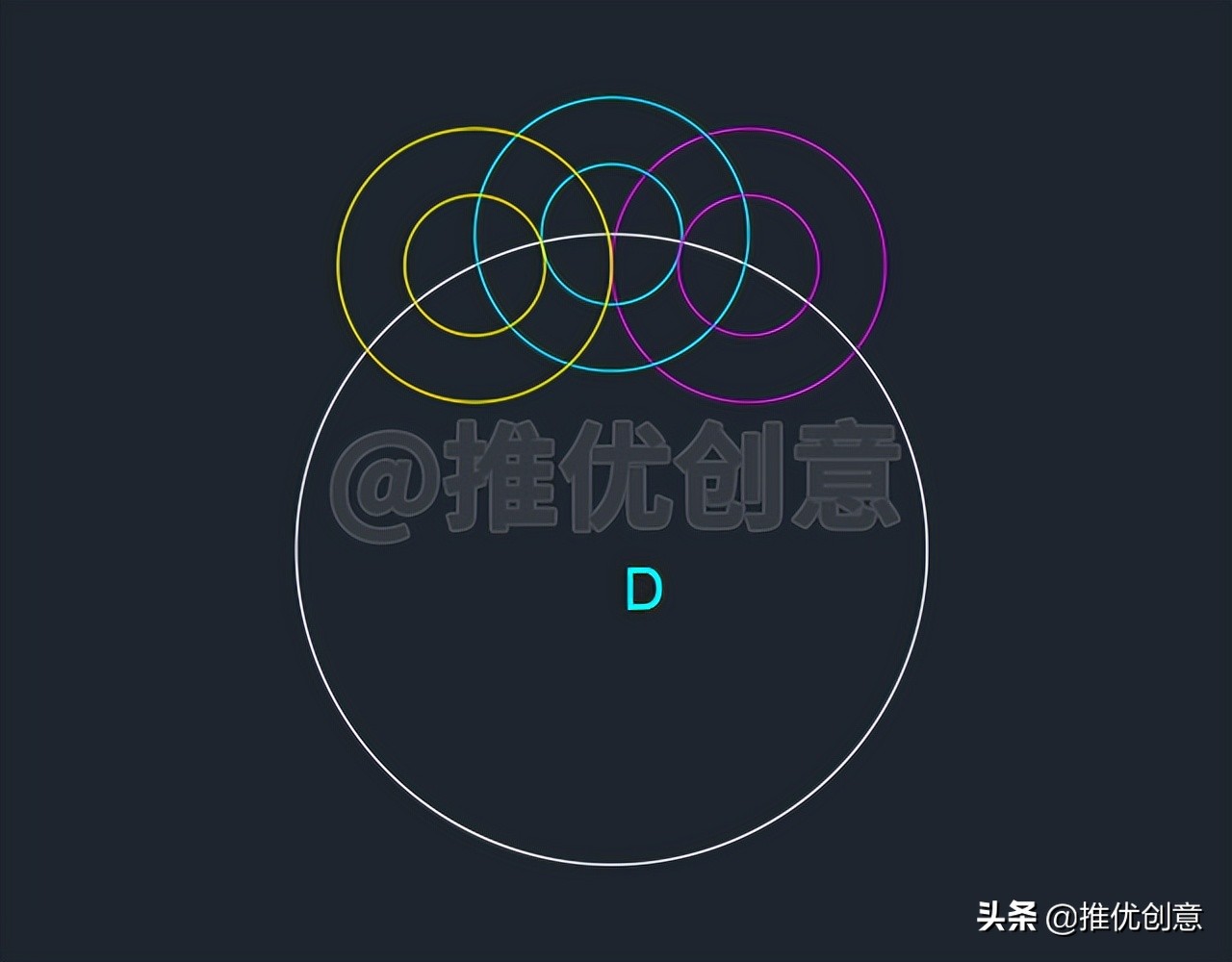

2.19、而简捷、科学的方法如下，命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。

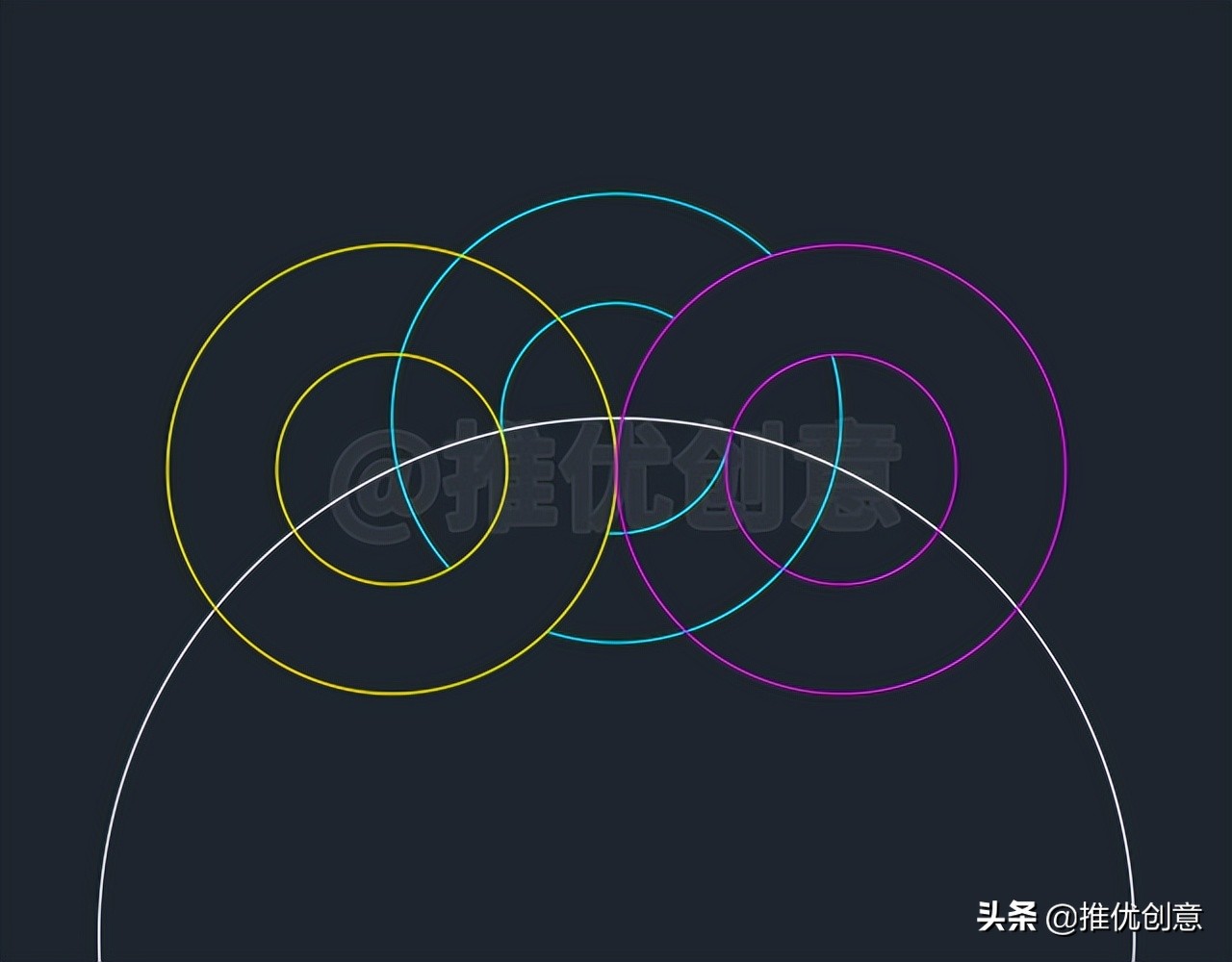

2.20、命令行输入“TR”后回车，启用“修剪”命令，选择两个黄色圆、两个红色圆作为修剪边界，对两个青色圆进行修剪，完成后如下图。

2.21、命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。

四条青色圆弧就是抽离出来的环形阵列对象。

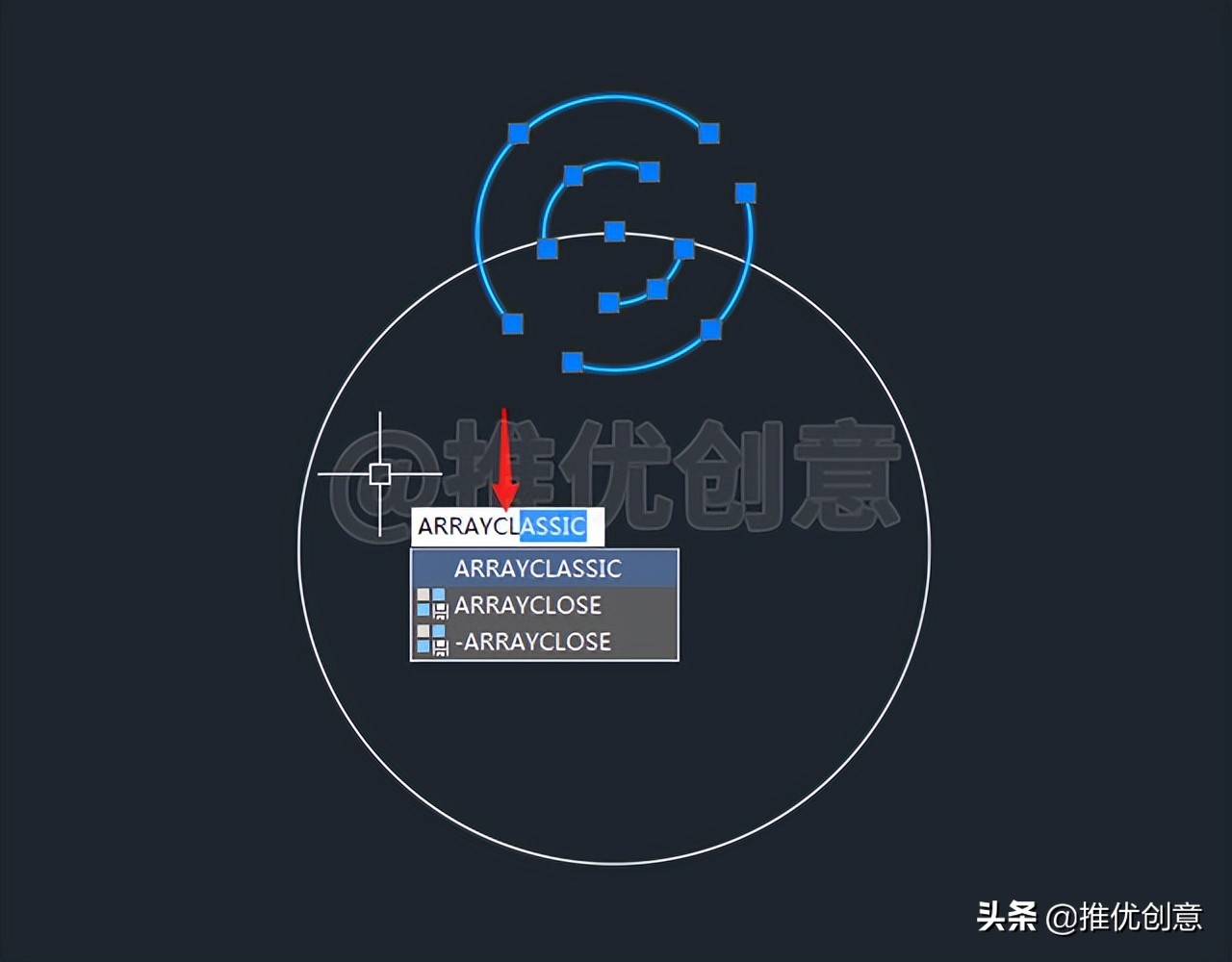

2.22、选中四条青色圆弧，命令行输入“ARRAYCLASSIC”后回车，调出“阵列”对话框。

2.23、点选“环形阵列”；捕捉圆心D作为“环形阵列”的“中心点”；“项目总数”设置为“14”，然后点击“确定”。

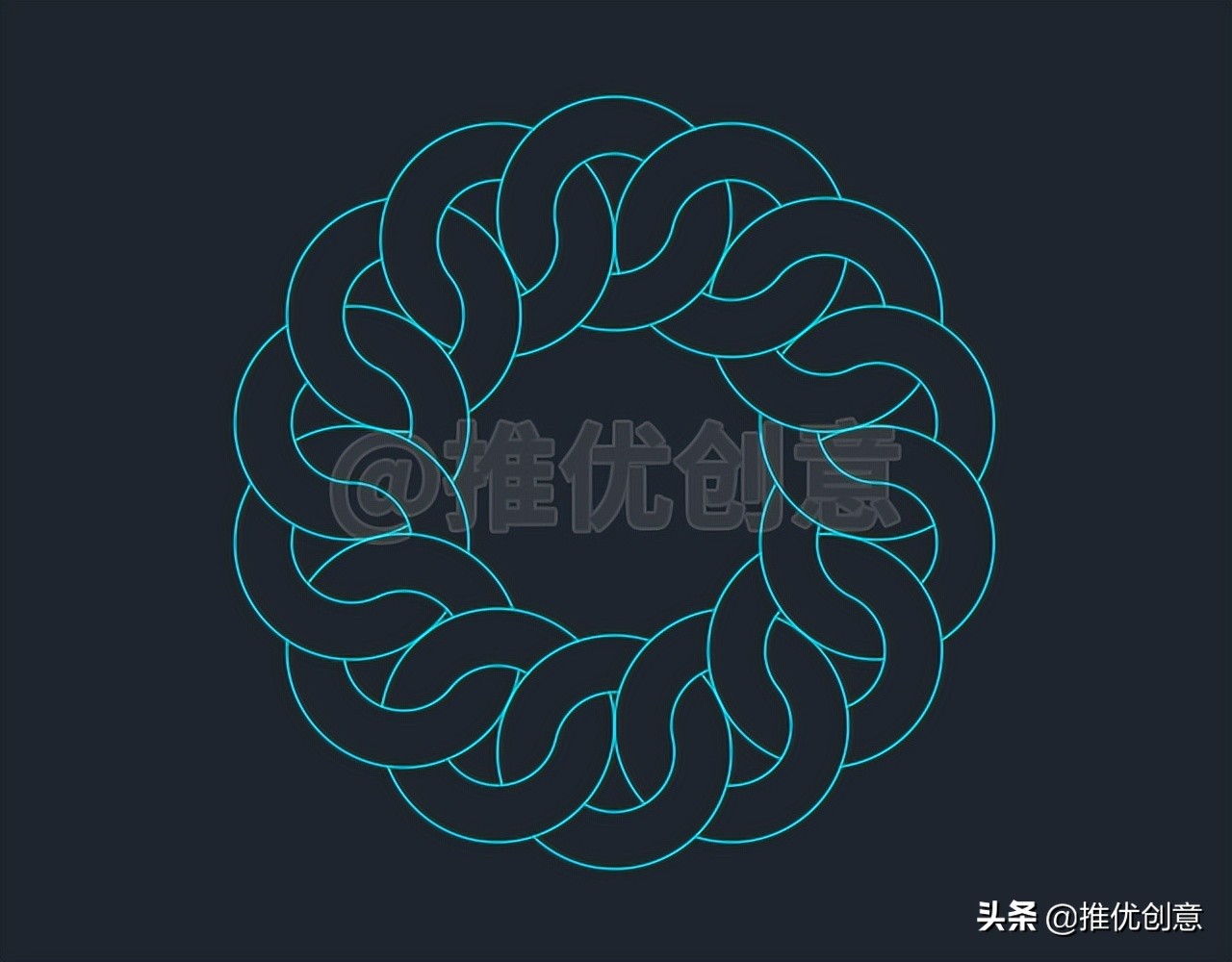

2.24、环形阵列完成后如下图，是不是比一个圆一个圆地修剪来得简捷高效？

2.25、命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。

至此，整幅图绘制完毕​。

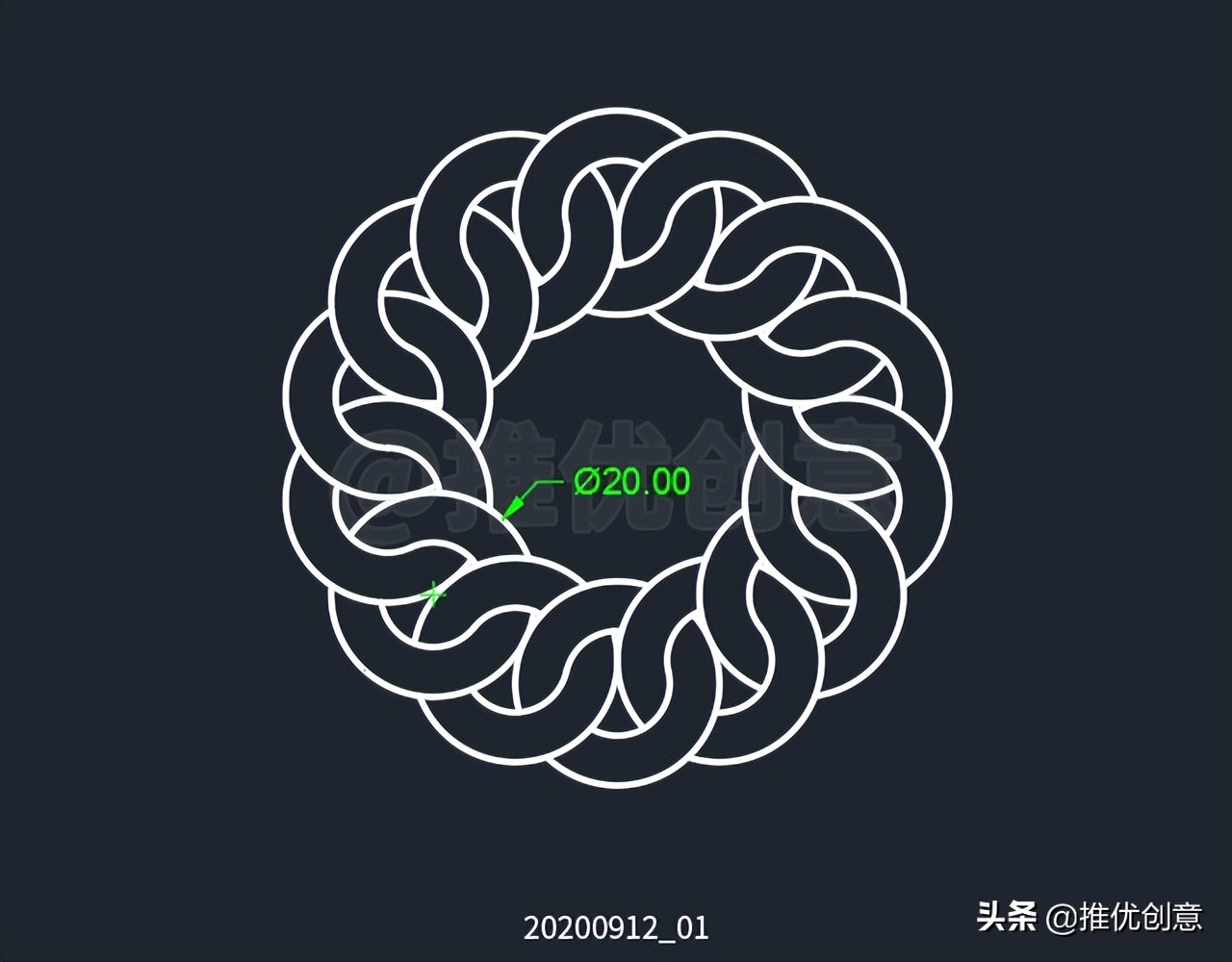

2.26、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
