对于Stateflow图表,每一次转移表示一次状态的转换,可以一次只有一个或多个处于激活状态,转移可以由事件或条件触发,激活的状态才能执行相应的程序。
转移为状态间的变换提供了路径,从状态A到状态B发生转移,即状态A变成非激活状态(假设A为激活状态),状态B会被激活。转移是有方向的,在Stateflow图表中用箭头表示,而且是单向的。在两种状态间的转移有两个,有效转移是指一种状态到另一种状态的转移,它们到连接节点的迁移不是完整的转移。互斥状态(OR)不能同时被激活,需在两种互斥的状态间添加一定的条件转移;并行状态(AND)可以同时被激活,在并行状态间无需转移。
1.转移的概念
转移是Stateflow框图中最常见的图形元素之一，无论是包含状态的状态图还是没有状态的流程图中，几乎都存在转移。转移描述的是有限状态系统内的逻辑流。转移管理了当系统从当前状态改变时，这个系统可能发生的模式改变。当转移发送时，源状态变为非活动状态，目标状态变为活动的状态。
从图形上看，转移是带有箭头的线，这就使得整个状态图或者流程图成为了“有向图”，状态或者流程之间的转换，将直接受到转移方向的约束。例如，在家用的DVD/VCD*放播**系统中，一般系统都具有有限个状态（*放播**，停止、快进、快退和暂停），因此，*放播**机根据某一事件的发生来确定哪一个转移是有效的，从而改变模式到其他可能的状态。另外，也有几种不同的路径可以返回到*放播**状态（例如可以从停止状态或者从快退状态返回*放播**状态）。因此，描述这一系统的状态图就包含了状态之间的转移。
2.创建转移的方法
创建转移的方法同创建状态的方法不一样，因为图形对象面板中没有转移图标。创建转移的具体步骤是：
（1）当鼠标光标接近状态的边缘时，鼠标光标将变成十字形状。

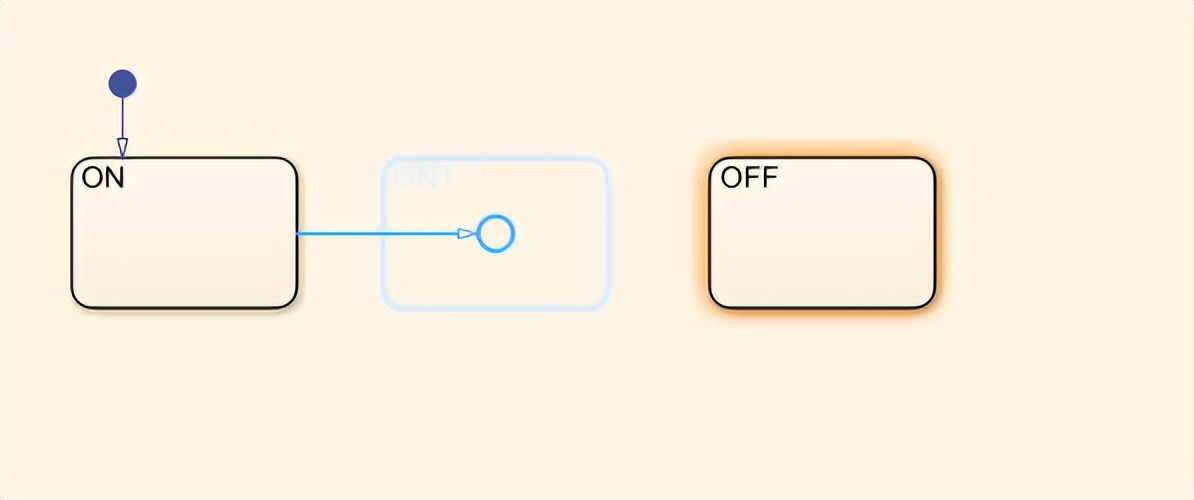

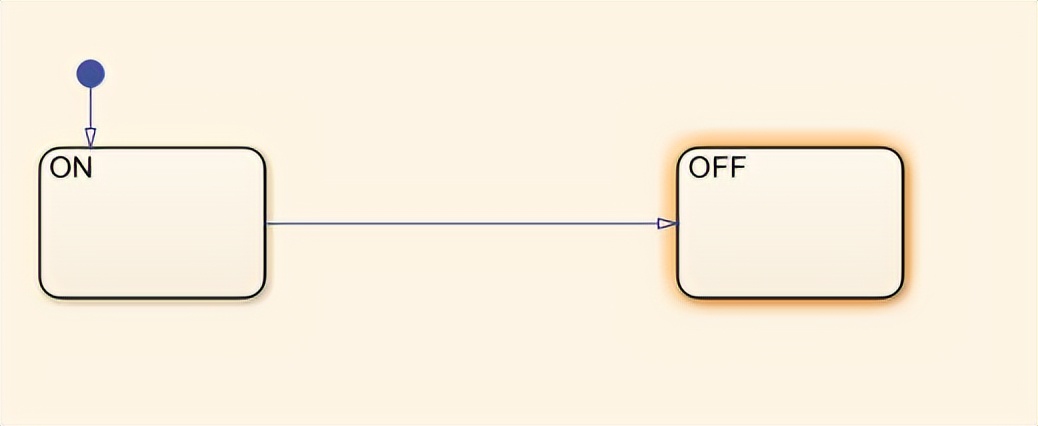

（2）按下鼠标左键并保持，将引出的转移拖放到目标状态的边缘即可，如图所示。

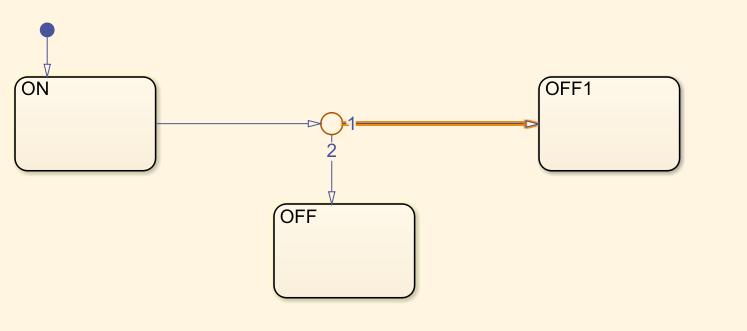

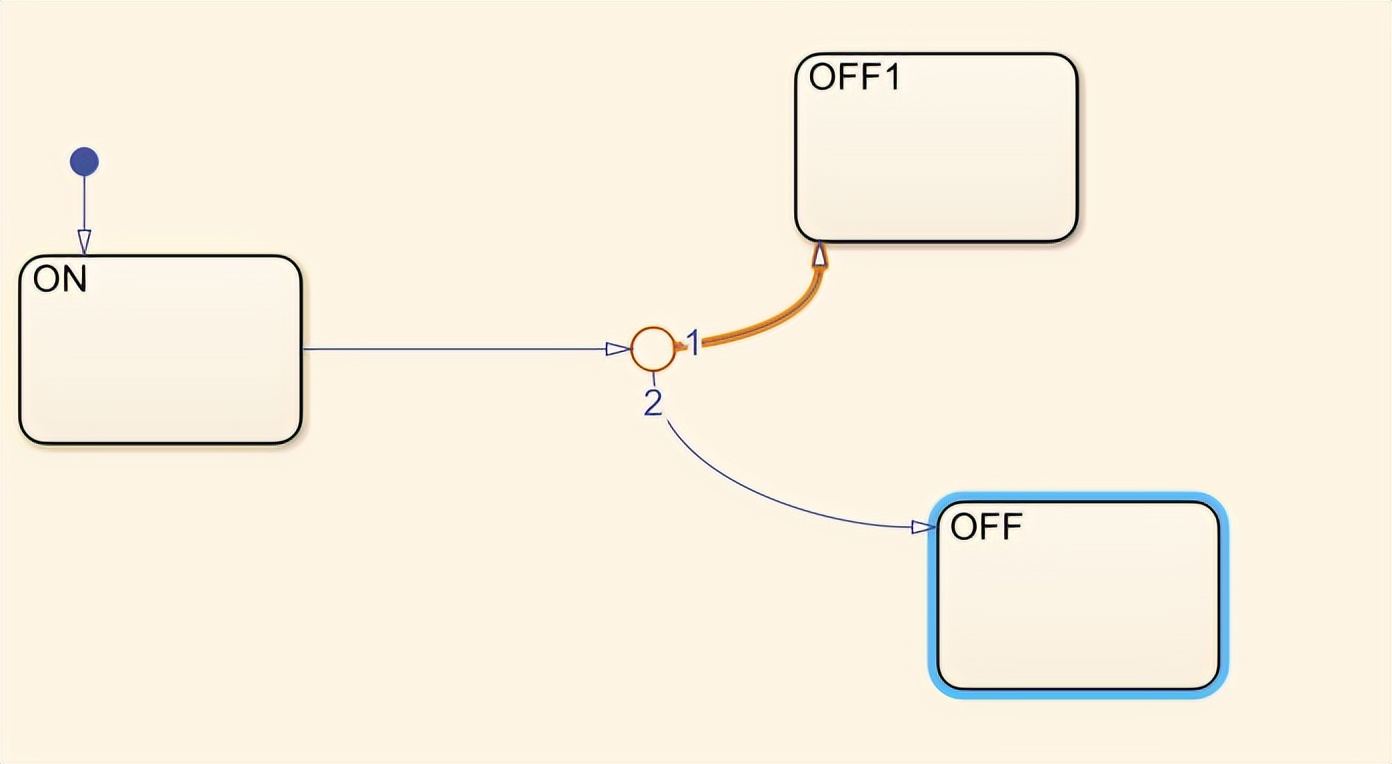

利用同样的方法，还可以创建起点和终点在连接节点上转移，如图所示。
在默认的情况下，转移具有精确绘图行为，也就是说，创建完毕的转移的两端可以在它要连接的对象边缘滑动，这样当重新整理框图时转移能保持它的形状和唯一性。
3.转移属性
转移同样具有属性设置对话框。在转移上单击右键，执行快捷菜单中的Properties命令，就可以通过转移的属性对话框设置转移的属性。
转移的属性对话框中的内容主要包括：
Source属性：状态转移的出发源状态的名称。例如图中，ON状态成为该转移的出发
源状态。单击蓝色字体文本，可以在Stateflow图形编辑器中直接查看该状态。
Destination属性：状态转移的目标状态的名称。例如图中，OFF状态是该转移的目标
状态。单击蓝色字体文本，可以在Stateflow图形编辑器中直接查看该状态。
Parent属性：状态转移的父层次对象，类似状态的Parent属性。
Label属性：设置转移上面定义的文本。转移标签的内容可以包含非常丰富的内容，
例如事件、条件和动作等。
Description属性：Stateflow允许用户为定义的图形或者非图形对象增加必要
的描述文本，就好比编写c语言程序时，为程序增加必要的一些注释一样。可以在
这里增加需要的文本说明，在代码生成时，Description属性的文本内容可以显示
在代码相应的位置。
Document Link属性：允许用户为相应的图形或者非图形对象增加必要的超链接。该
属性的内容即可以是MATLAB的表达式，也可以使本机的超文本链接，还可以是因特网
的网址。当用户查看相应的对象额属性时，只要单击Document Link，就可以在相应
的编辑器或者浏览器中查看到具体的超链接信息。如果该属性的内容为空，则单击
Document Link时，Stateflow将给出该属性的填写示例。
4.转移标签
转移同样可以添加标签，给转移添加标签的方法是：

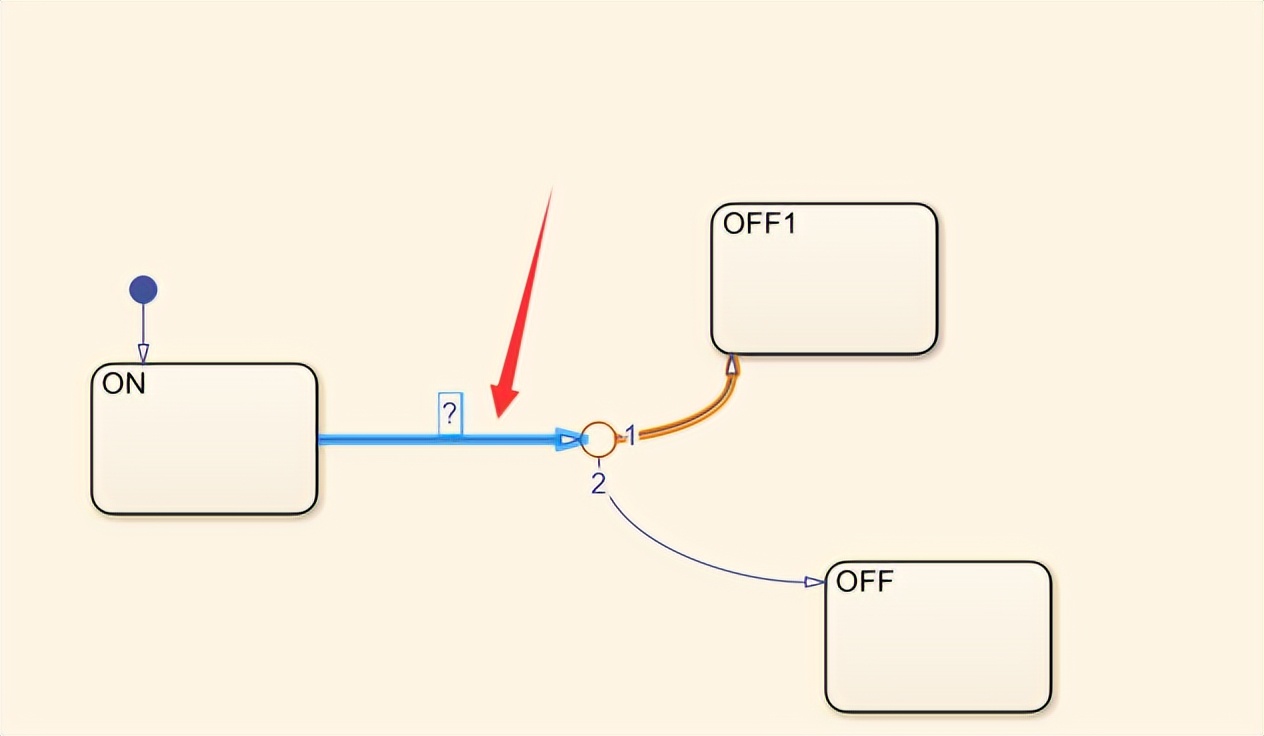

（1）左键单击选择相应的转移，此时转移将显示问号；
（2）左键单击出现的问号，则进入文本编辑状态；
（3）在光标处插入文本；
（4）单击Sateflow编辑器中任意一处，结束标签的插入。

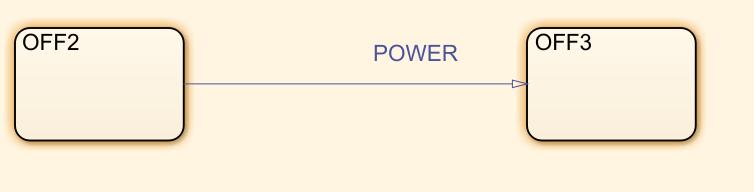

一个完整的转移标签由四个部分组成，分别为事件、条件、条件动作和转移动作，也可以包含相应的注释，转移标签的完整表达如下：
Event[Condition]{Condition Actions}/{Transition Actions}
其中：
事件是Stateflow非图形对象的一种。在有限状态机中，只有在事件发生时，才可能去执行相应的转移，因此Stateflow的模型又叫做事件驱动系统。
位于方括号“[]”中的内容是条件，条件是用于转移决策的逻辑判断。只有在相应的事件发生且条件也满足时，相应的转移才可能执行。一般地，条件是由逻辑运算或者关系运算组成的，也就是说，运算结果为布尔类型变量的函数、表达式都可以作为条件表达式。不过在Stateflow的条件中，条件表达式不能调用图形函数等Stateflow的图形对象，更不能用于触发状态的改变。如果在转移上没有定义事件和条件，则意味着该转移在任何事件发送时都会执行。
紧接在条件后面花括号“{}”中的内容就是条件动作，条件动作是在条件满足时就立即执行的某些表达式，例如赋值运算等。
转移动作是整个转移标签的最后一个部分，位于“/”后面的内容都是转移动作。转移动作只有在整个转移通路都有效时才能够执行。
注意：组成转移标签的四个部分不一定完整地出现，但是无论出现那几个部分，标签的内容必须按照上面指定的顺序书写。
注意条件动作与转移动作两者之间的区别：条件动作在条件满足的情况下就能够执行，而转移动作需要在整个转移通路都有效的情况下，在执行转移的时候才能执行。

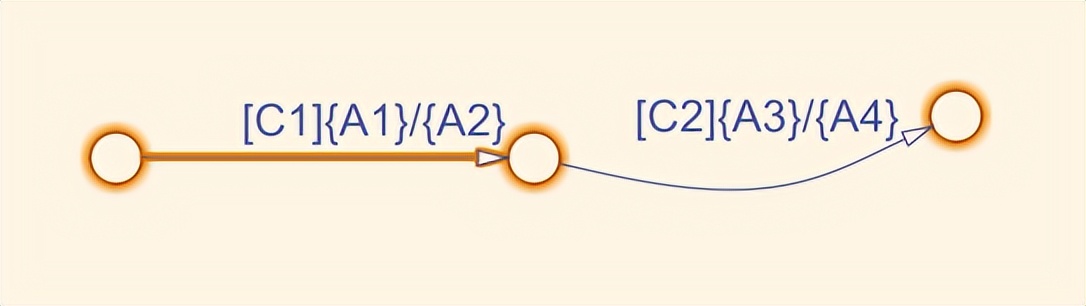

这里面的转移是由两个部分组成，假设当前C1条件为真而C2条件为假，则整个转移通路是无效的，但是条件动作A1会执行，因为该条件所处的转移通路局部是有效的，但是由于C2为假，因此所有转移动作（A2和A4）都不会执行。C2条件为假，则条件动作A3也不会执行。
在Stateflow中主要使用以下三类语法元素作为动作：
（1）数*运学**算表达式或者逻辑运算表达式。
（2）调用函数。
（3）事件广播。
调用函数可以调用M语言函数、C Math Library 函数以及用户自定义的C函数等。
5.参考文献
[1] 刘杰.基于模型的设计及其嵌入式实现[M].北京:北京航空航天大学出版社,2010.
[2] 张威.Stateflow逻辑系统建模[M].西安：西安电子科技大写出版社，2007.
