一、分析与说明

1.1、在绘制 有宽度 的 多段线 时，要 提前设置多段线 的 起点 、 端点 的 宽度 。

1.2、绘制 直线型多段线 或 圆弧型多段线 要在 绘制前切换 。

1.3、“ 多段线 ”命令的“ D ”选项 可以改变圆弧型多段线的方向。

1.4、如果将 圆环的内径 设置为 0 ，那么所绘制出来的就是 实心圆环 。

1.5、学会 夹点 操作，以 提高绘图效率 。

20230418_01

二、详细绘制步骤

2.1、命令行输入“ C ”后回车，启用“ 圆 ”命令，绘制一个 直径 为 100 个单位的 白色圆A ，设 白色圆A的左边象限点 为 点B 。

20230418_01

2.2、按键盘上的“ F8 ”键，打开“ 正交 ”，命令行输入“ PL ”后回车，启用“ 多段线 ”命令。

2.3、单击捕捉 白色圆A的左边象限点B 作为 多段线的起点 。

2.4、向 右 移动 光标 ，命令行输入“ W ”后回车，选择 指定多段线的宽度 。

2.5、输入 起点的宽度值 “ 0 ”后回车。

2.6、输入 端点的宽度值 “ 5 ”后回车。

2.7、输入“ A ”后回车，切换为绘制 圆弧型多段线 。

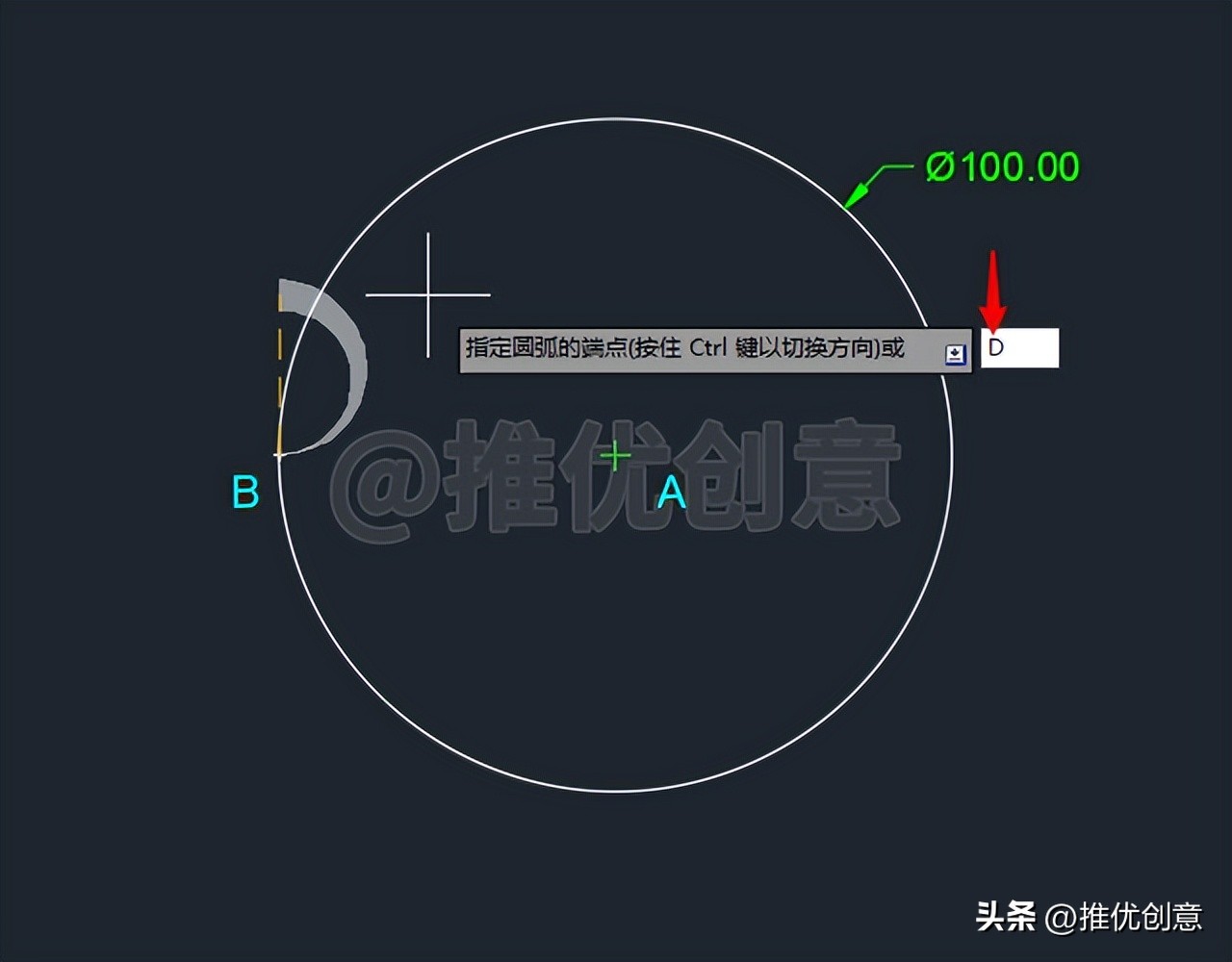

2.8、移动 光标 ，发现 圆弧的方向不对 ，所以输入“ D ”后回车，选择 改变圆弧方向 。

2.9、向 上 移动 光标 ，在 象限点B上面任意位置 单击 指定圆弧切线的方向 以 改变圆弧的方向 。

也就是说现在 圆弧切线的方向 是 竖直向上的 。

2.10、再向 右 移动 光标 ，可以看到现在是 我们想要的圆弧方向 ，输入 圆弧的直径值 “ 50 ”后回车​。

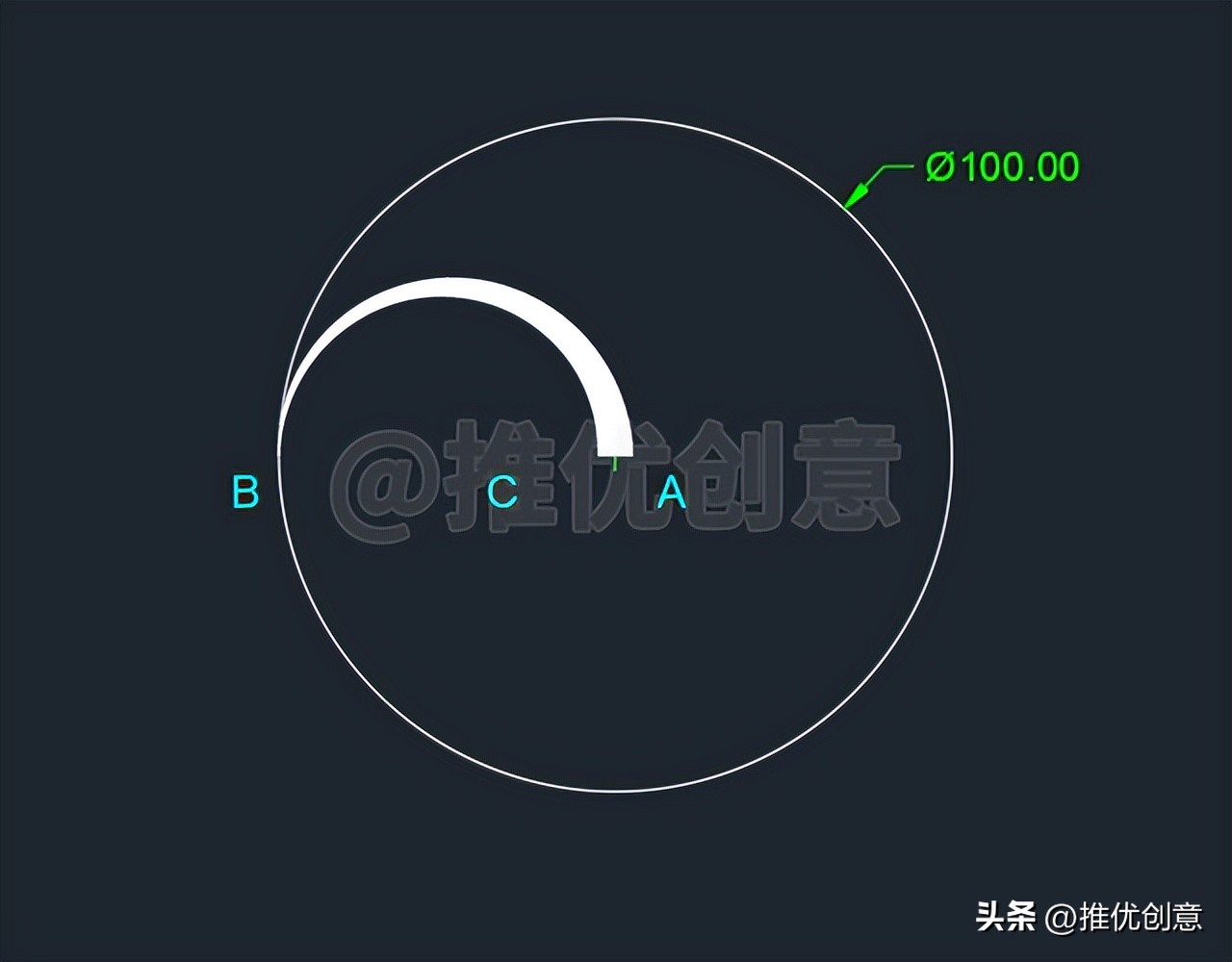

2.11、这样就绘制出了一条 白色圆弧型多段线BA​ ，设​ 它的圆心 为 点C 。

2.12、命令行输入“ DO ”后回车，启用“ 圆环 ”命令。

2.13、输入 圆环的内径值 “ 0 ”后回车​。

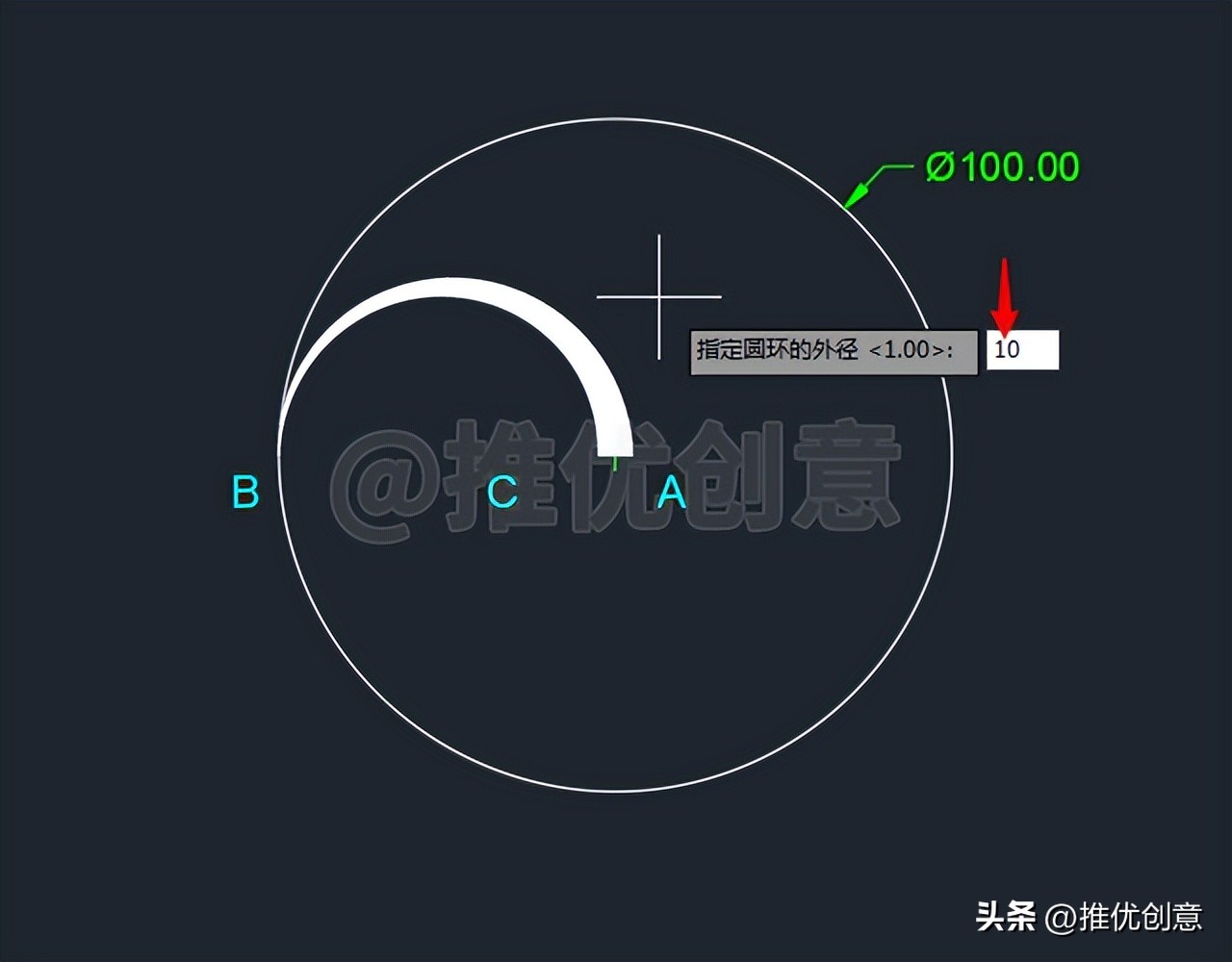

2.14、输入 圆环的外径值 “ 10 ”后回车。

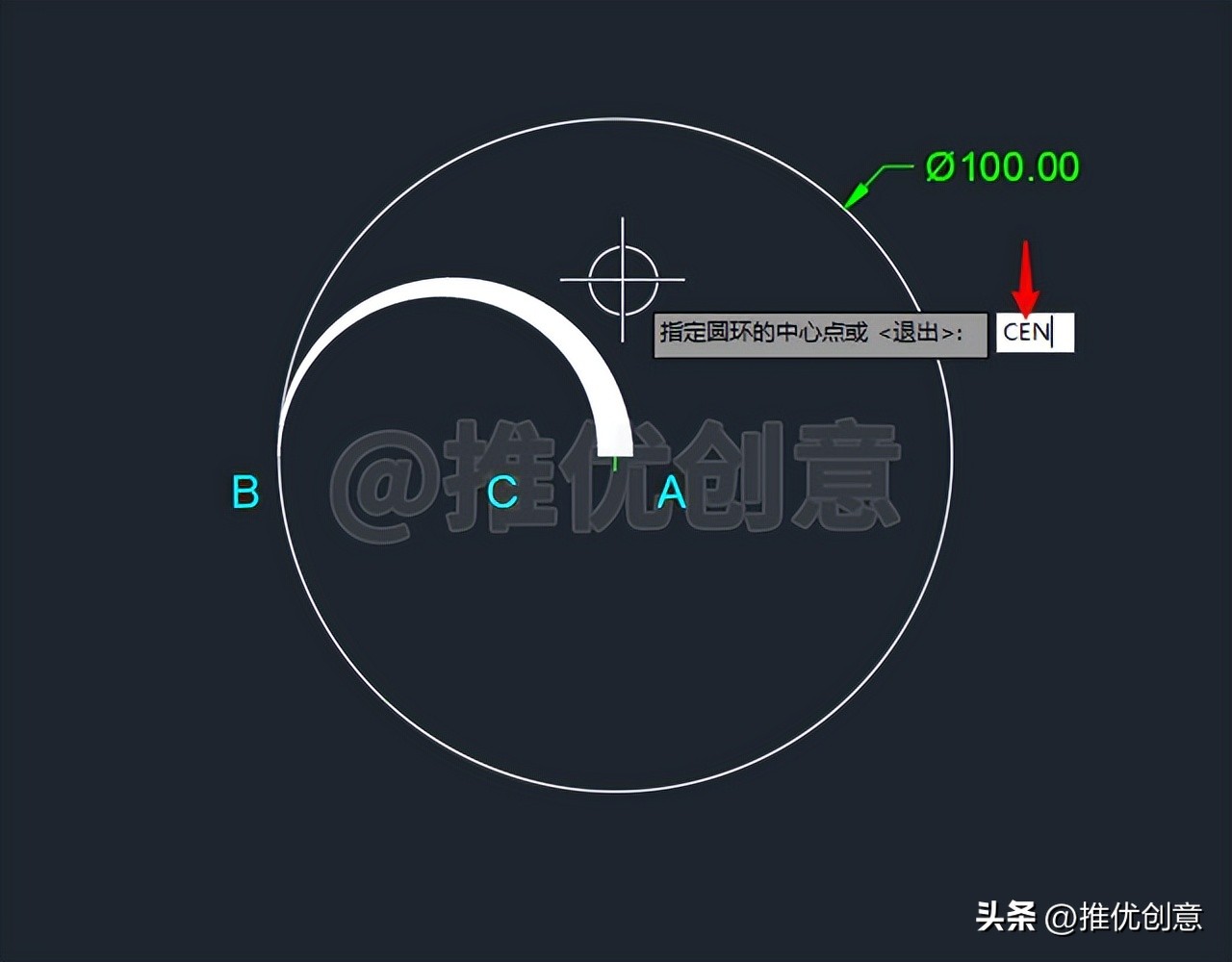

2.15、输入“ CEN ”后回车，启用 捕捉 “ 圆心 ​”。

2.16、将 光标 移到 白色圆弧型多段线BA 上，当 它的圆心C处 出现“ 绿色圆心标识 ”时，单击捕捉 圆心C 作为 圆环的圆心 ​。

2.17、这样就绘制出了一个 内径 为 0 ， 外径 为 10 个单位的 白色实心圆环C 。

当然，你也可以捕捉 圆心C 为 圆心 ，绘制一个 直径 为 10 个单位的 同心圆C ，然后 填充白色 ​。

2.18、先选中 白色圆弧型多段线BA 、 白色圆环C ，再在 白色圆弧型多段线BA的端点A 上 单击一下 ，使 端点A 由 蓝色 “ 温夹点 ”变为 红色 “ 热夹点 ”。

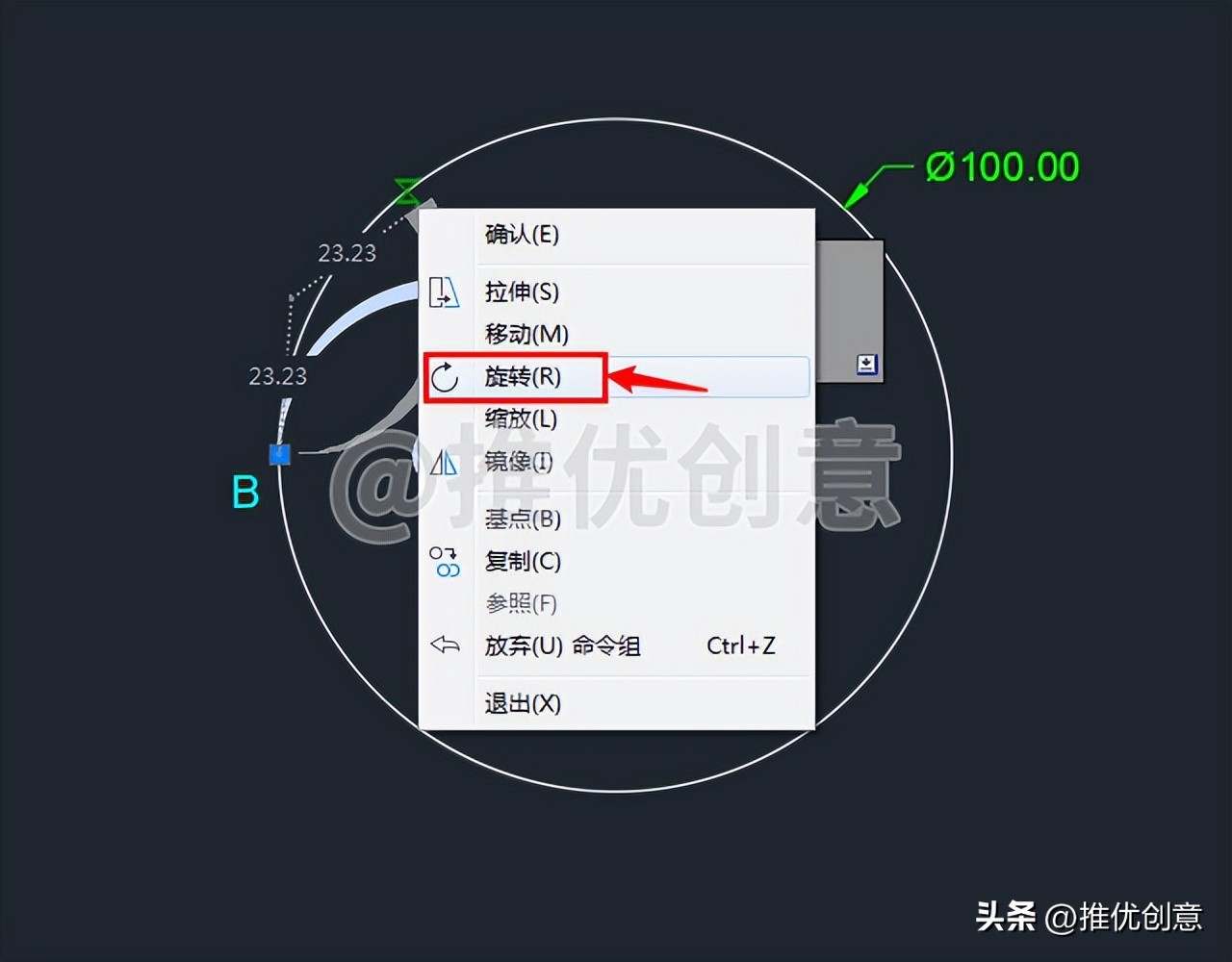

2.19、接着单击 右键 ，在弹出的 快捷菜单 上点选“ 旋转 ”。

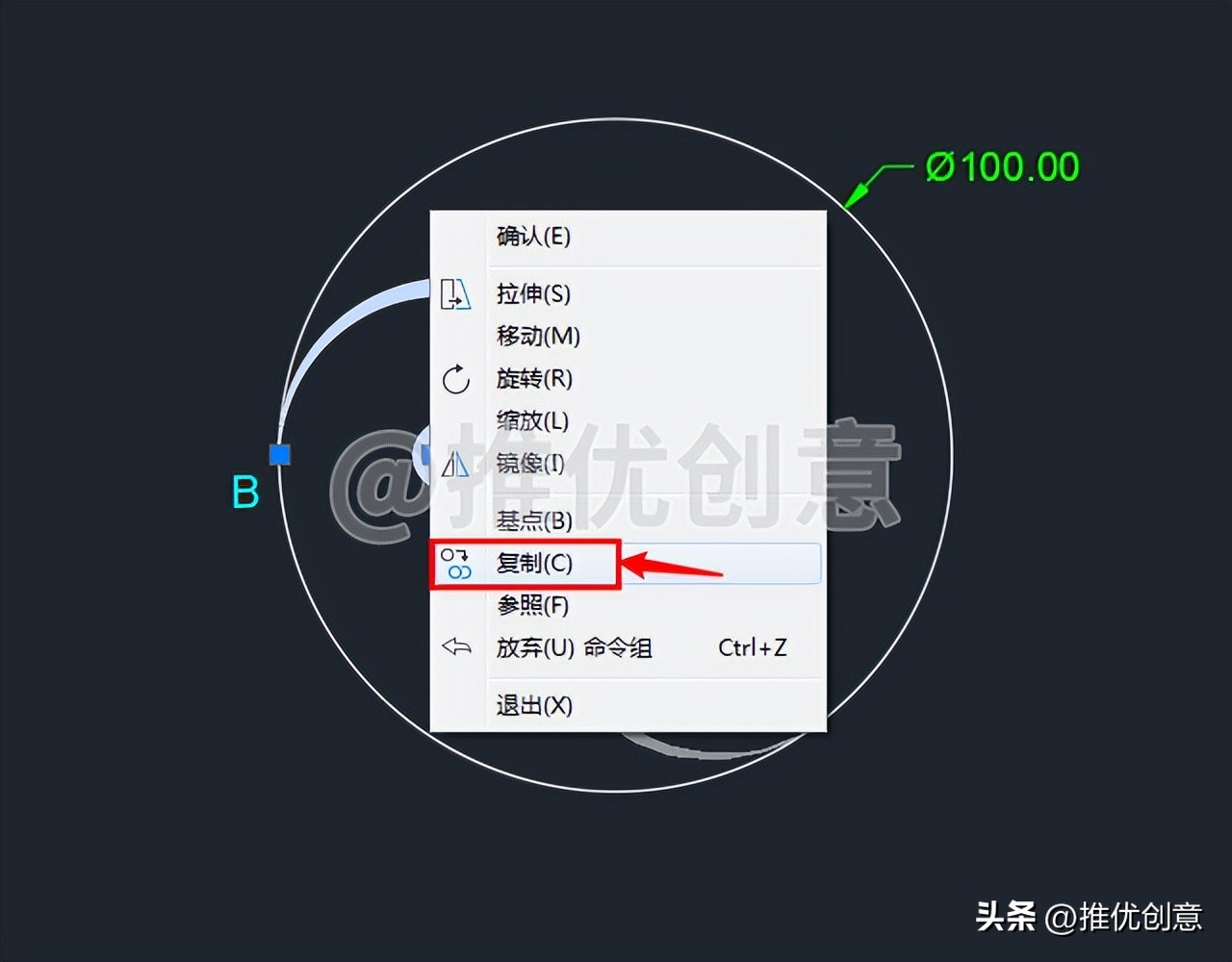

2.20、再次单击 右键 ，在弹出的 快捷菜单 上点选“ 复制 ”。

2.21、输入 旋转的角度值 “ 180 ”后回车。

2.22、 旋转复制 完成后如下图​。

至此， 整幅图 绘制完毕。

2.23、使用“ 图层 ”管理图形， 标注尺寸 ，最终完成效果见下图。
