通常电子爱好者或电路设计者在进行电路设计时都会翻阅芯片的数据手册，但像电容之类的器件很难找到厂家提供的数据。这种情况非常不利于设计。今天有空用扫频法测量了3种0.01uF电容的幅频特性，供大家学习交流和作为设计参考。
这三种电容分别是：安规电容，聚酯薄膜电容和0603贴片电容。
三个待测对象的大概样子
使用的设备为：泰克TDS1012C-SC示波器，普源DG1022信号发生器。

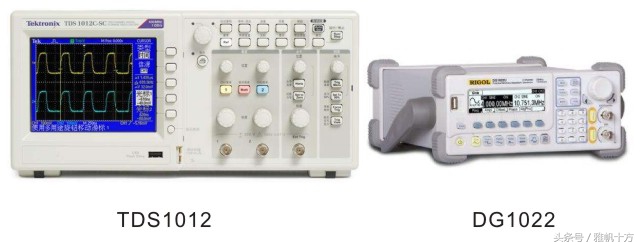

使用的设备
测量电路如下：

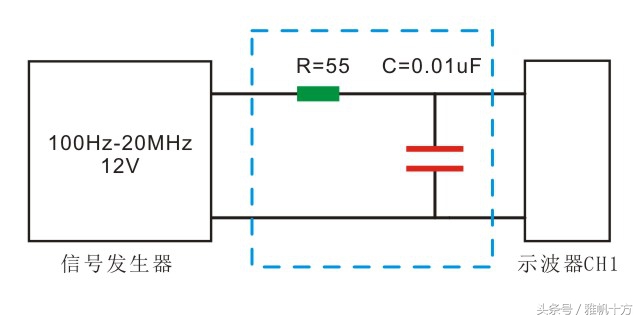

测试电路，电阻由4个220R电阻并联，取C电压进行FFT幅度分析
测量结果如下：
幅频特性—安规电容
从图中可以看出，在<9MHz时，器件呈现容性。超过9MHz时电容呈感性。

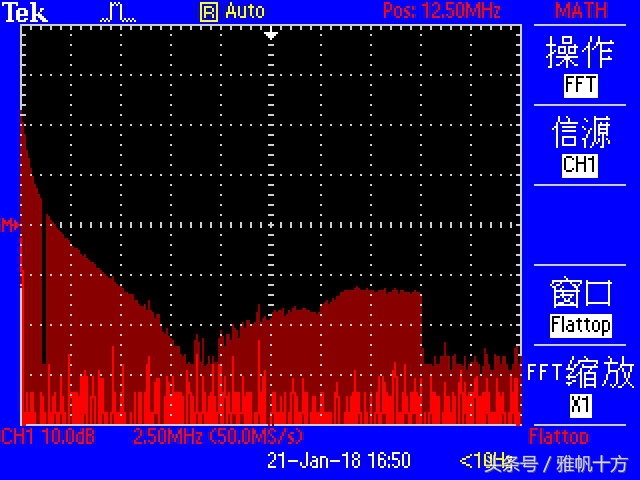

幅频特性—聚酯薄膜电容
从图中可以看出，在<4.5MHz时，器件呈现容性。超过4.5MHz后幅频特性比较复杂，应用时应特别小心。

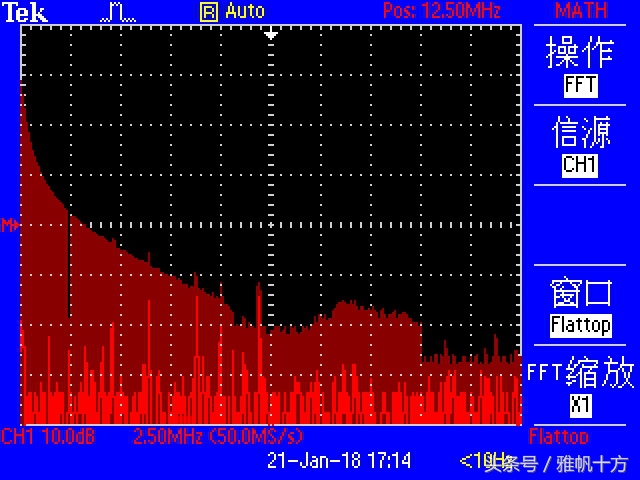

幅频特性—0603贴片电容
从图中可以看出，在<12.5MHz时，器件呈现容性。
可见贴片电容的高频特性最好，安规电容次之，聚酯薄膜电容的最差。雅帆只是对幅频特性做的测试，在实际应用时，只要在频率范围内，应根据它们的其它特性和场合进行选择。
