如今的生产和生活，我们越来越离不开 电缆 。单纯从用途上来看，就有电力电缆、控制电缆、补偿电缆、屏蔽电缆、高温电缆、计算机电缆、信号电缆、同轴电缆、耐火电缆、船用电缆、矿用电缆等等，而这么多的电缆要发挥其作用，将它们合理地铺设好是关键。 那么，我们该如何敷设好中、低压电缆呢？
防水电缆接头特写（图片来源：摄图网）
首先，我们要知道中低压电缆铺设的几种方式，常用的几种方式有 电缆线路直接埋设 、 电缆沟 、 隧道和竖井 、 排管 、 吊架及桥梁 等。
电缆线路直接埋设
不难理解，这种电缆敷设的方式就是直接将电缆埋在地下敷设。一般是在 地下0.7~1.5米深 的壕沟里。适用于市区人行道、公园绿地及公共建筑间的边缘地带，是最经济方便的敷设方式，所以也被优先采用。
优点有下面几点：
电缆散热良好；
转弯敷设方便；
施工简便、工期短，便于维修；
造价低、省材料；
线路输送容量大

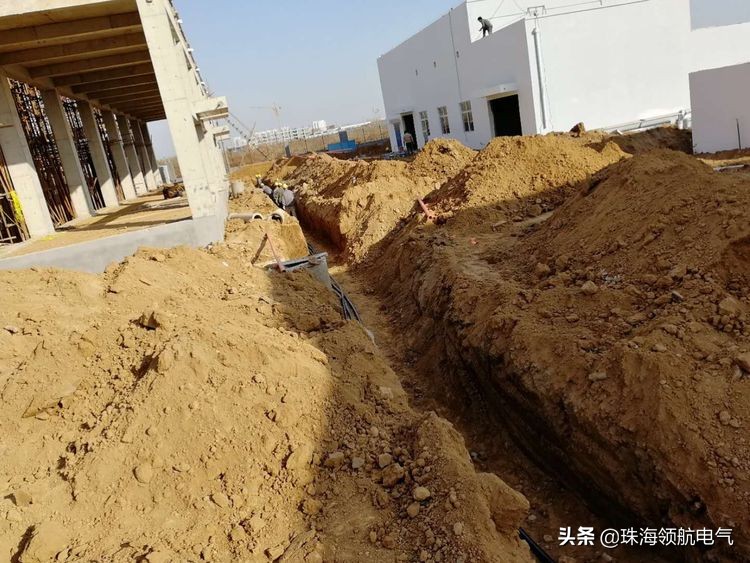

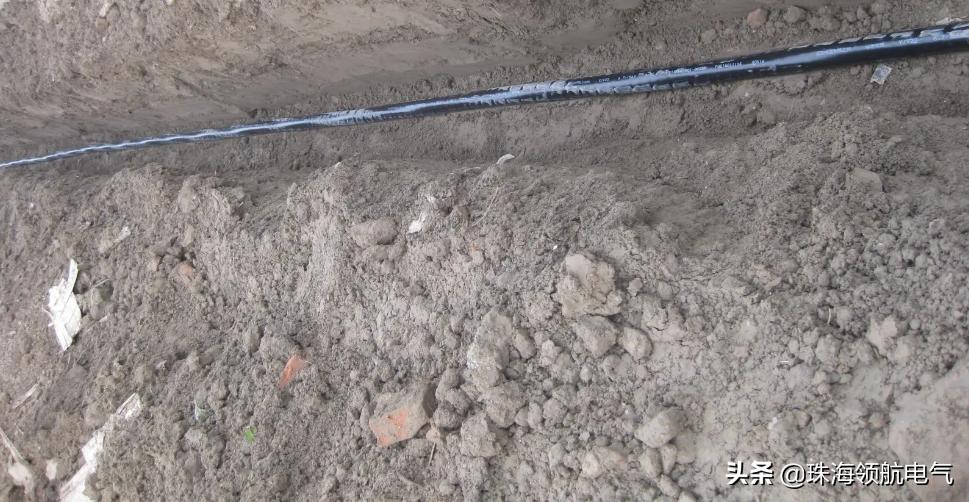

电缆直埋敷设（图片来源：网络）
但其缺点同样也很明显，表现在以下几个方面：
① 容易遭受外力破坏；
② 巡视、寻找漏油故障点不方便；
③ 增设、拆除、故障修理都要开挖路面，影响市容和交通；
④ 不能可靠地防止外部机械损伤；
⑤ 易受土壤的化学作用。
至于直埋敷设的电缆，一般是以一盘电缆的长度为一个施工段。 其路径选择，应该根据《电缆设计规范》（GB50217-2007）的规定而定，应该避开含有酸、碱强腐蚀或者是杂散电流电化学腐蚀严重的地方；若没有采取防护措施，应避开含有白蚁的危害地带、热源影响和易遭受外力损伤的地段。
笔者在这里给出施工顺序：
---- 预埋过路导管，挖掘电缆沟，敷设电缆，电缆上覆盖15cm厚的细土，盖电缆保护盖板及标志带，回填土；
---- 当第一段敷设完工清理之后，再进行第二段敷设施工。

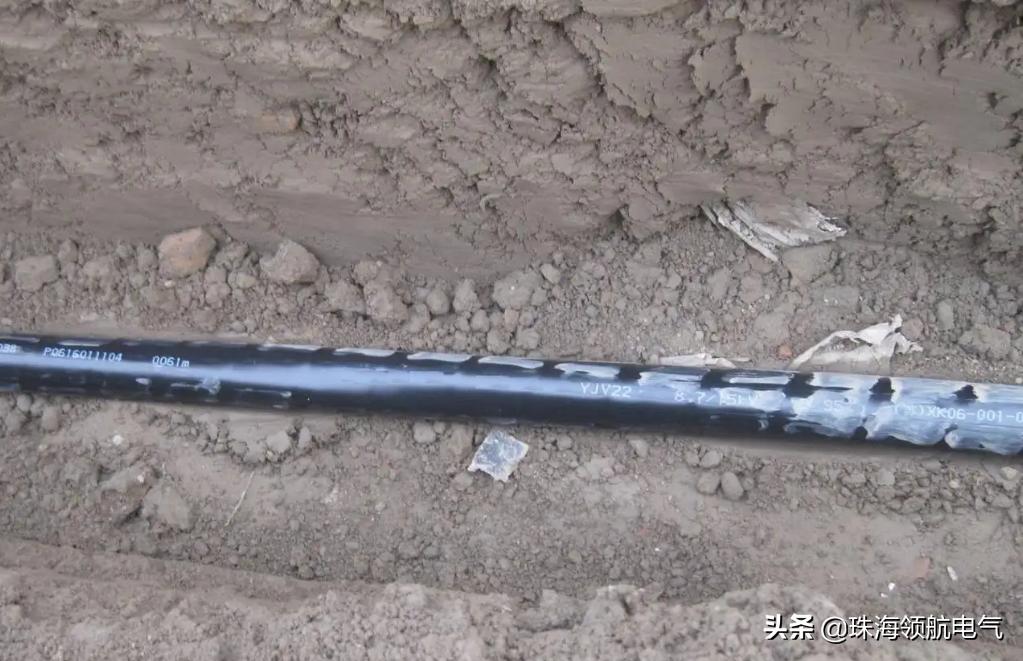

电缆直埋敷设1（图片来源：网络）
排管敷设
这种方法，是将电缆敷设在预先埋设于地下管子中的一种电缆敷设方式。
适用于地下电缆与公路、铁路交叉，地下电缆通过房屋、广场等区段，城市道路狭窄，而且交通繁忙和道路挖掘困难的通道， 电缆条数较多（一般10-20根间） 的情况与 道路少弯曲 的地方。

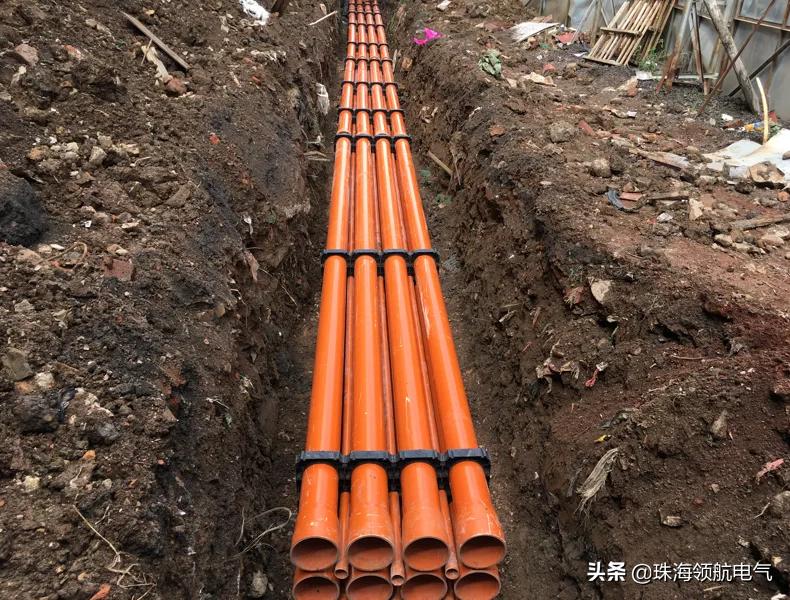

电缆排管敷设（图片来源：网络）
与直埋敷设电缆类似，排管敷设电缆也存在着优点和缺点。其优点有以下几点：
---- 外力破坏很少
---- 寻找漏油点方便
---- 增设、拆除和更换方便
---- 占地小，能承受大的荷重
---- 电缆之间无相互影响
其缺点则体现为以下几个方面：
---- 管道建设费用大
---- 管道弯曲半径大
---- 电缆热伸缩容易引起金属护套疲劳，管道有斜坡时，要采取防止斜坡滑落措施
---- 电暖散热条件差，使载流量受限制
---- 更换电缆困难

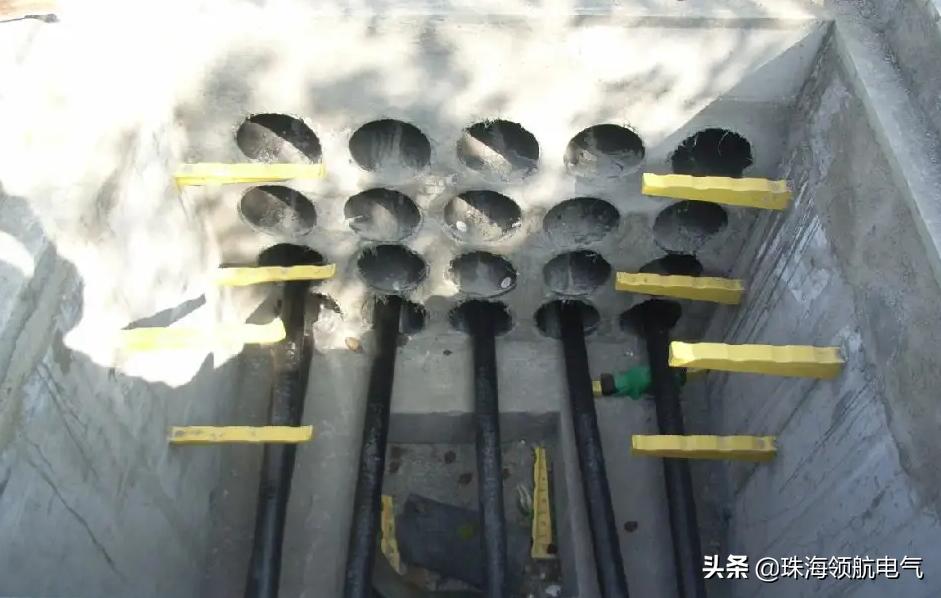

电缆排管敷设1（图片来源：网络）
排管时，根据《设计规范》的规定，应符合下列要求：
1）管孔数宜按发展预留适当备用。
2）缆芯工作温度相差大的电缆，宜分别配置于适当间距的不同排管组。
3） 管路顶部土壤覆盖厚度，不宜小于0.5m；
4）管路应置于经整平夯实土且有足以保持连续平直的垫块上；纵向排水坡度不宜小于0.2%。
5）管路纵向连接处的弯曲度，应符合牵引电缆时不致损伤的要求；
6）管孔端应有防止损伤电缆的处理。
7）电缆在管道中平行敷设时，两相电缆的中心距离应等于2倍管道内径D,而管道内径则应为 ：D≥1.3d（电缆外径）或D≥d+30mm。

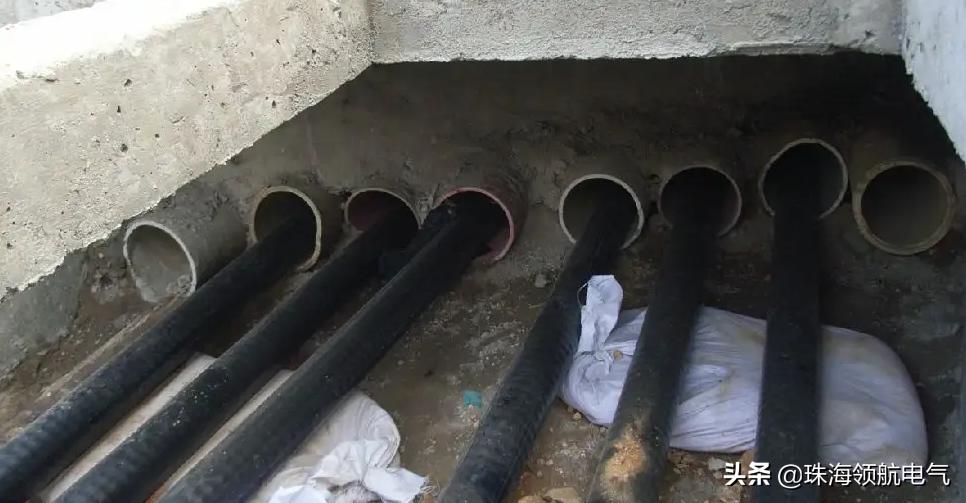

电缆排管敷设的线路（图片来源：网络）
排管内的敷设安装规范要求是：
---- 一般敷设在排管内的电缆采用无铠装的裸电缆或塑料外护套电缆
---- 管内径不小于电缆外径的1.5倍，且不能少于100毫米，以便于敷设电缆，管子内壁要求光滑，保证敷设时不损伤电缆外护套
---- 敷设时的牵引力不得超过电缆最大的运行拉力
---- 有接头的工作井内的电缆应有重叠，长度一般不超过1.5m
---- 工作井应有良好的接地装置，在井壁拥有预埋的拉环以方便敷设时牵引
电缆沟敷设
顾名思义，指的是电缆敷设在预先砌好的电缆沟中的敷设方式。
一般采用混凝土和砖砌结构，其顶部可用盖板覆盖，且与地坪相齐，或稍有上下；
电缆沟敷设是 用于变电站出线及重要街道，电缆的条数多或多种电压等级线路平行的地段，穿越公路铁路等地段 。

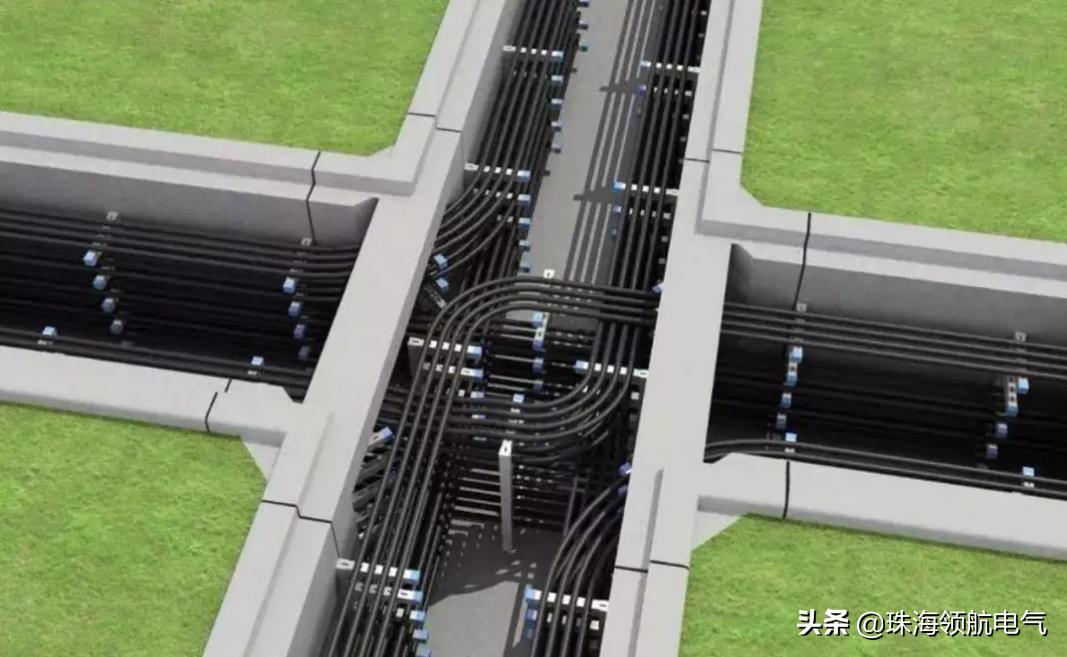

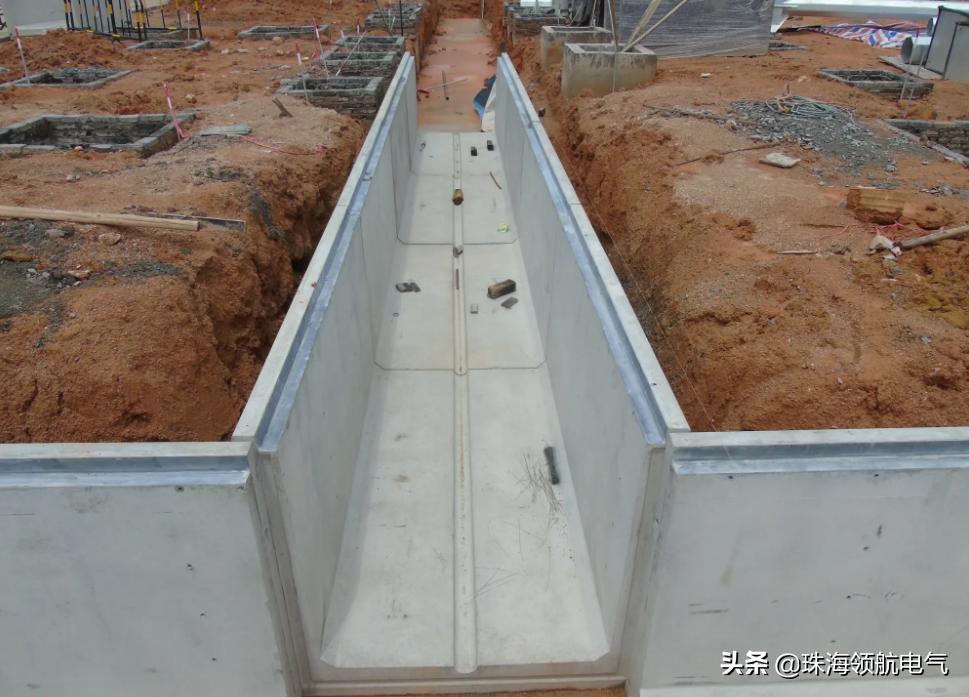

用于敷设电缆的电缆沟（图片来源：网络）
其优点在于：
造价低，占地面积较小；
检修更换电缆较方便；
走线容易且灵活方便；
适用于不能直埋地下且无机动车负载的通道，如人行道，变电站内，工厂厂区内等场所。
缺点在于：
施工检查及更换电缆时，须搬动大量笨重的盖板；
施工时，外物不慎落入沟中，容易将电缆碰伤。
正在进行中的电缆沟电缆敷设（图片来源：网络）
当然，电缆沟敷设也是有一定的规范和要求的，不是哪里都可以敷设的。根据《电缆设计规范》的规定， 有化学腐蚀液体的场所；高温熔化金属溢流的场所；载重车辆频繁经过的地段；经常有工业水溢流的场所；可燃粉油弥漫的厂房内等场所，不得使用电缆沟敷设电缆的方式。
电缆隧道敷设
根据百度百科上的内容，电缆隧道指的是 “用于容纳大量敷设在电缆支架上的电缆的走廊或隧道式构筑物。电缆隧道除了让隧道能更好地保护电缆，还能够使人们对电缆的检查和维修都很方便。”
下图为两种电缆隧道：

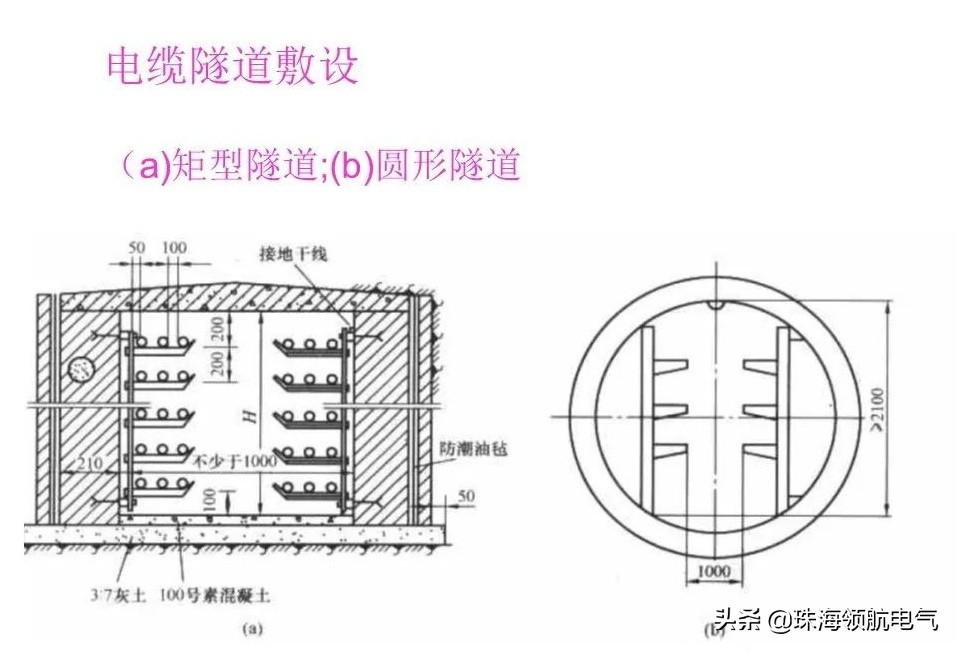

两种电缆隧道（图片来源：网络）
电缆隧道敷设的方式有 混凝土槽中敷设 和 隧道侧壁上悬挂敷设 两种，其中后一种又分为钢索悬挂和钢骨尼龙钩悬挂。
其优点在于：维护及更换方便；能可靠的防止外力破坏，敷设时不受外界影响；寻找故障点方便，恢复送电快。
缺点在于：建设隧道工作量大，土建材料量大；工期长，建设费用大；占地面积大；与其他地下的构筑物交叉不容易避让，附属设施多。

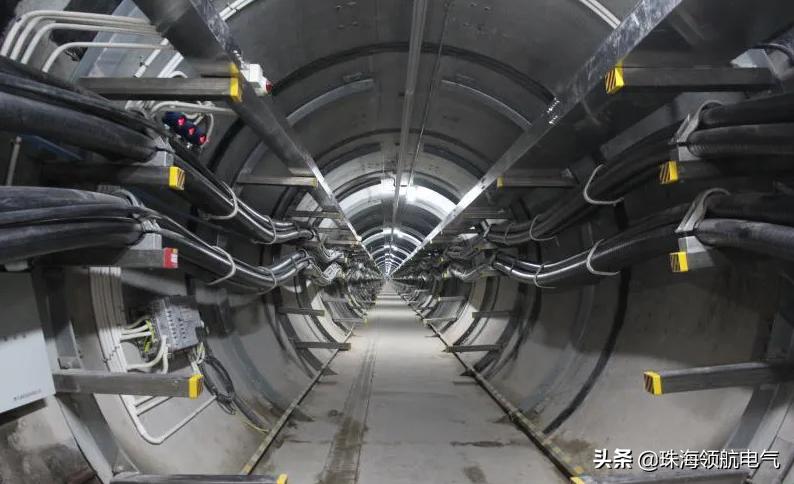

电缆隧道敷设（图片来源：网络）
架空绝缘电缆敷设
简称 “架空敷设” 。架空电缆通常悬挂在电杆或建筑物墙上，电缆本身则带有悬挂线，用于悬挂在户外地面之上。
悬挂电缆架设方式的优点：
---- 敷设电缆无需挖掘土方；
---- 电缆悬挂在杆塔上，不会被地水侵蚀；
---- 悬挂在高空，一般可以可靠地防止外力破坏；
不足之处：
---- 必须进行高空作业，不如直埋电缆方便；
---- 一旦悬挂不当，将有可能损伤电缆。
架空电缆细部（图片来源：网络）
架空电缆，由三根单芯电缆绞合并与一根悬挂线绑扎在一起。悬挂线能承受架空电缆的全部重量，而不需要其他的附加构件，因此又称为 自承式架空电缆 。
目前我国使用最多的10kV架空电缆，是黑色交联聚乙烯无外屏蔽单芯电缆。
以下两幅图为架空电缆用终端头和直通接头示意图，以及架空电缆分支接头示意图。

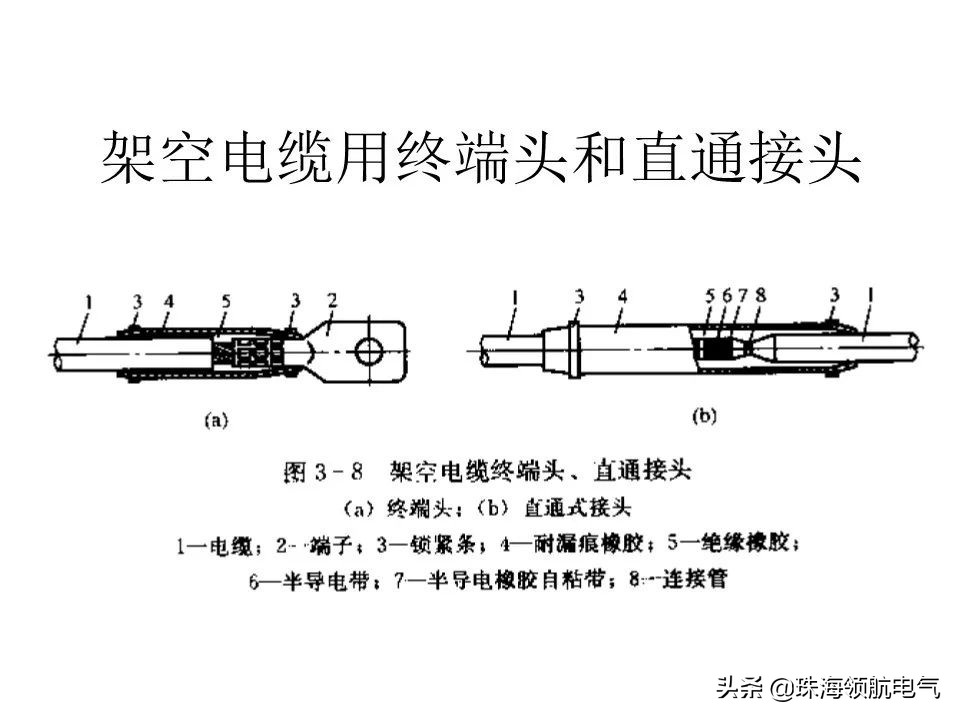

架空电缆用终端头和直通接头（图片来源：网络）

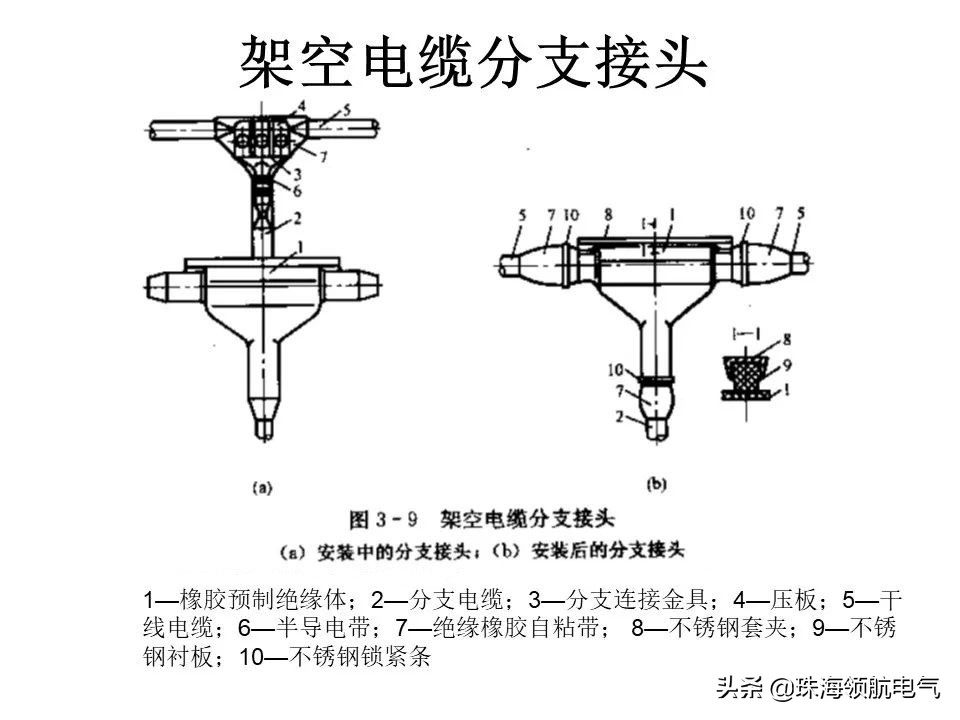

架空电缆分支接头（图片来源：网络）
架空绝缘电缆敷设，有握着电缆承受拉力的张力金具（又称 耐张线夹 ）和握着电缆使其量挂在支撑物上的悬挂金具（又称 悬挂线夹 ）两种。安装则有电缆悬挂安装、电缆耐张安装、电缆钢索悬挂安装三种方式。
电缆绝缘耐张线夹（图片来源：网络）
其次，我们要了解 中低压电缆线路敷设的一般要求 ，这主要分为以下六个部分：
1、电缆线路允许的弯曲半径
如下图所示：
常用电缆最小允许弯曲半径与电缆外径的比值（图片来源：网络）
2、电缆线路电缆敷设允许的高差
指的是电缆线路的最高点和最低点之间的最大高度允许位差。如下图所示：

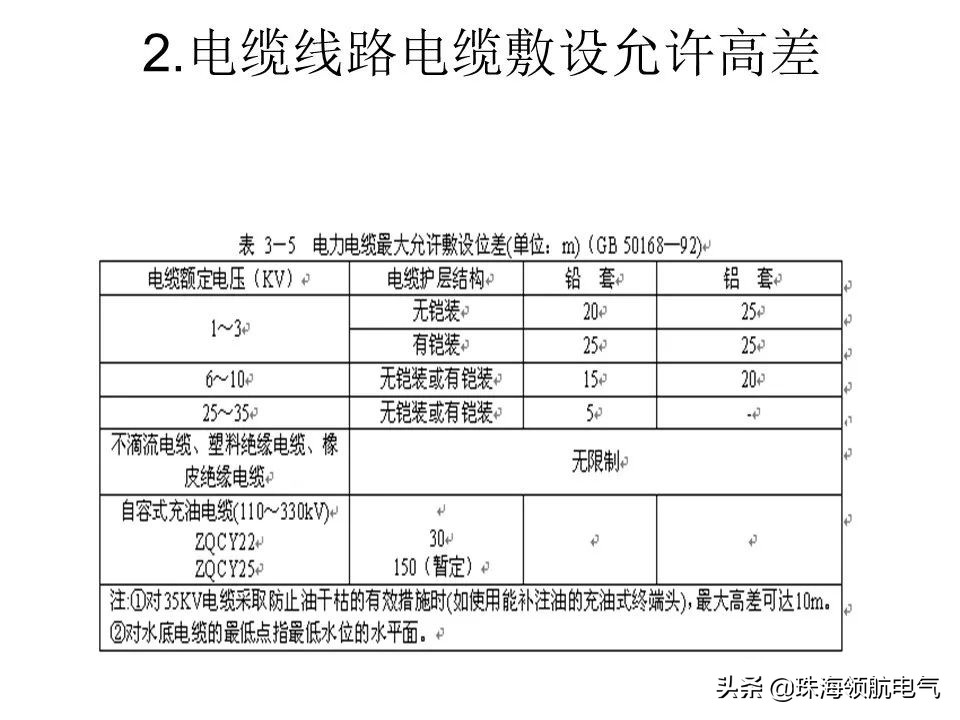

电缆线路电缆敷设允许高差（图片来源：网络）
3、电缆线路最低允许敷设温度
在敷设前24h内的平均温度，以及敷设现场的温度不应低于下表中所示的温度值：
电缆最低允许敷设温度（图片来源：网络）
有两种预热方法：
---- 将电缆放在有暖气的室内或装有防火电炉的帐篷里，需要时间较长。
---- 通过电缆导线的方法加热，但加热电流不能大于电缆的额定电流。
检查电缆表面温度值可利用普通温度计，即将温度计水银头用油泥粘在电缆外皮上的方法来监视。
---- 加热后，电缆表面的温度不得低于5℃，同时应尽快敷设，放置时间不允许超过1小时。
---- 电流加热法，常为小容量的三相低压变压器（高压侧额定电压380V）或者交流电焊机，加热时，将电缆一端三相电缆芯短接，一端接至变压器低压侧，电源部分应有电压调节和保险设备，以防电缆过载损伤。
普通温度计可用于检查电缆表面温度值（图片来源：摄图网）
4、电缆之间、以及电缆与管道铁路公路之间的最小净距离
如下表所示：

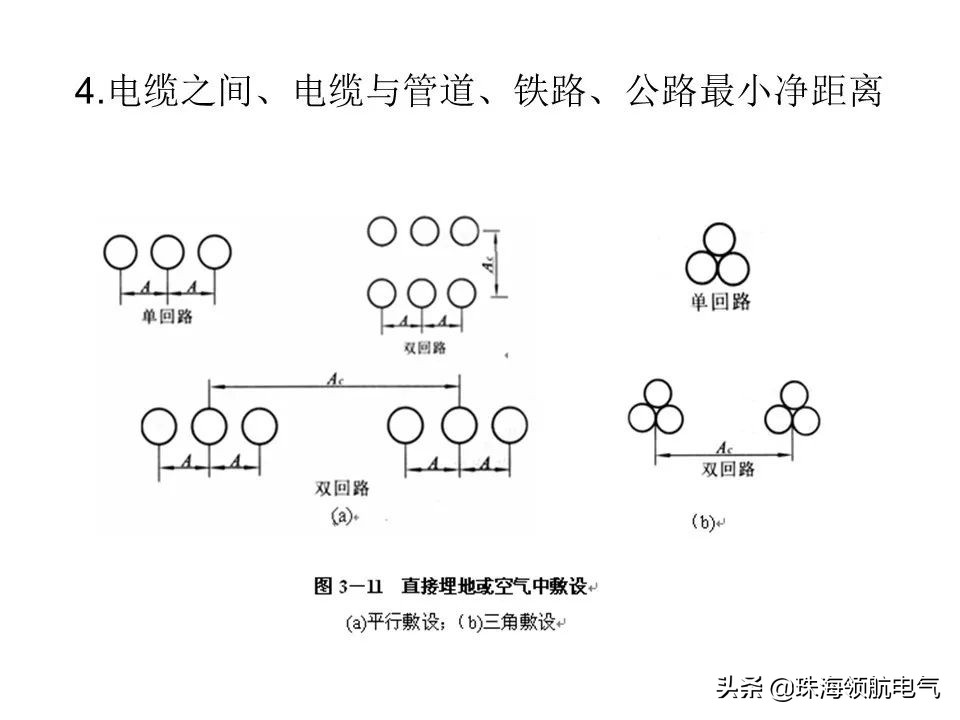

电缆之间、以及电缆与管道铁路公路之间的最小净距离（图片来源：网络）
5、直埋电缆埋置深度及其引出地面的保护措施
直埋地下电缆埋置深度，应遵守《电力电缆运行规程》和《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）要求。
当电缆自地下引出地面时，应将地面上2.0m长的一段电缆用金属管（或角钢）加以保护，金属管下端埋入地下0.1m，以防外力机械破损电缆。施放在室内的铠装电缆如无机械损伤可能，可不加保护，但对无铠装的电缆则应加保护。
电缆在通过立墙引入室内，及与铁路、公路交叉敷设时，也应穿管敷设。 电缆保护管的选择原则是按电缆外径的1.5~1.7倍选择钢管内径。
直埋电缆（图片来源：网络）
6、电缆构筑物的排水
众所周知，在水电站的大坝廊道中或位于发电站较低位置是很容易积水的。电缆构筑物积水对电缆的影响有以下三个方面：
① 绝缘下降及出现零值；
② 电缆的使用寿命大大降低；
③ 支架和夹具的金属部件严重锈蚀。
而做好电缆的排水工作，应考虑的事项如下：
① 对电缆的护层质量进行逐段检查；
② 对土建质量进行认真验收；
③ 电缆构筑物内应设排水设施；
④ 有条件时，在比较潮湿的电缆构筑物内安装良好的通风设备以除湿。
