这个 CAD图形的难点在于如何画角度98长165的斜线，剩下的图形就很好画了，那么用到的命令有圆、直线、导圆角、偏移等多个CAD命令的结合
目标对象
操作 步骤

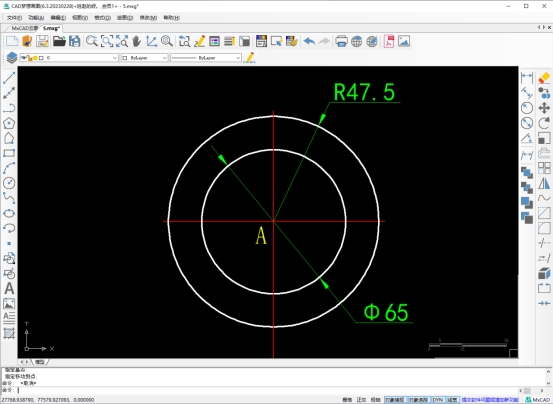

1 .先使用直线命令画相交于A点的两条辅助线段，然后以A点为圆心画半径47.5和直径65的圆

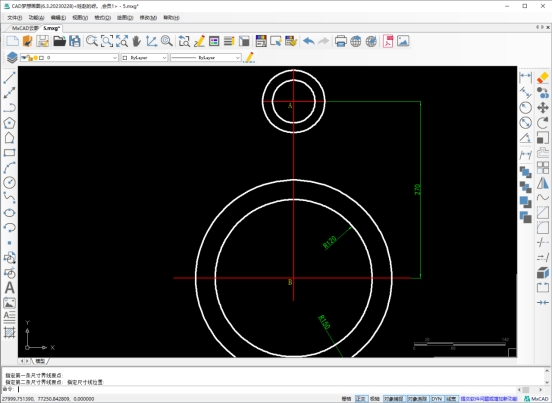

2. 然后将水平辅助线往下偏移 270的距离和垂直辅助线相交B点，以B点为圆心画半径120和150的圆

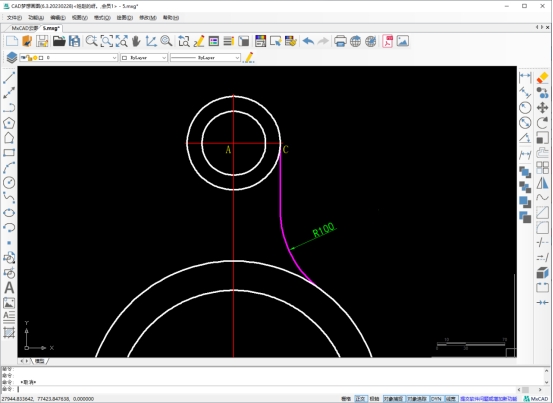

3.以半径47.5圆的右象限点C为起点向下画一条直线，然后使用圆角命令半径为100导角对象为直线和下面半径150的大圆
4.使用修剪和删除命令将对象修剪成以下图形

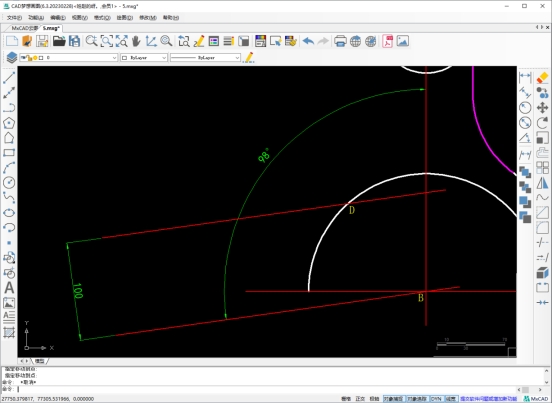

5.使用旋转命令，将垂直辅助线复制旋转98°得到斜线，然后用偏移命令将斜线向上偏移100与半径120的圆相交D点

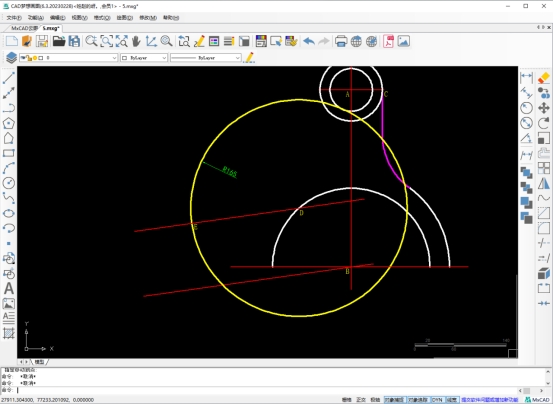

6.然后以D点为圆心画半径165的圆与斜线相交与E点

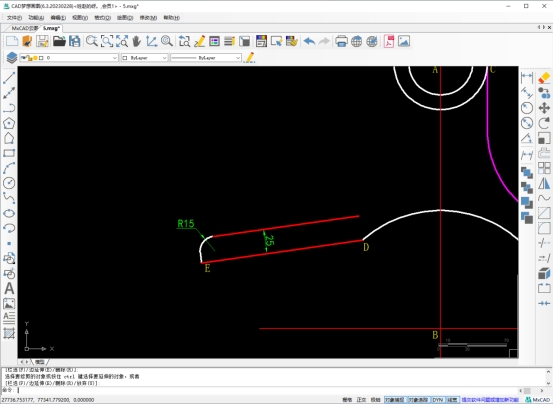

7.再次对图形进行修剪成，然后将DE线段向上偏移25，用直线连接左边端点然后进行半径15的圆角操作

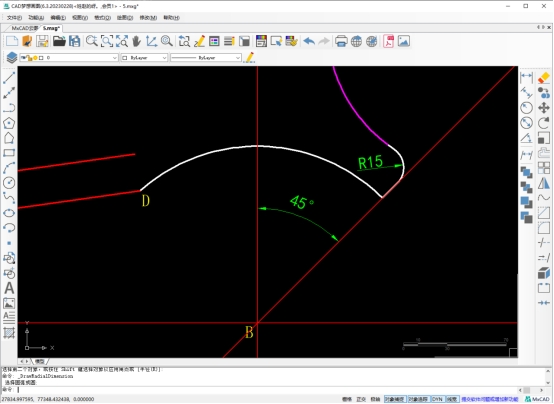

8.再次以B点为旋转基点，将垂直辅助线旋转-45度然后用直线连接半径120和150，再进行半径15的圆角操作
9.然后以左边圆角15和半径47.5的对象为圆角对象，进行半径200的圆角操作

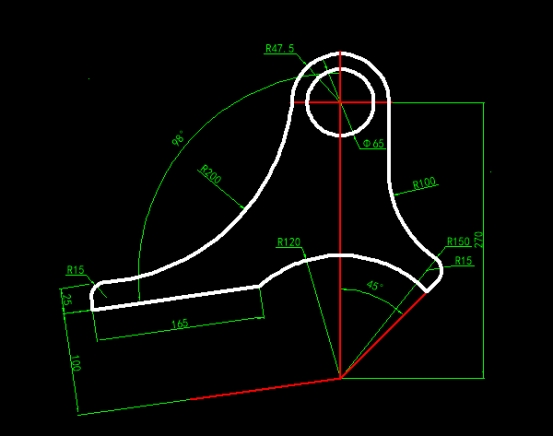

10..最后修剪对象的进行尺寸标注就绘制完成了
