电力是人类社会最重要的资源之一，在工业发展中发挥着至关重要的作用。然而，存在许多与配电相关的问题， 电能质量差、能源使用效率低和生产成本高。这些问题的主要原因之一是无功功率，它会导致电压波动、功率损失和设备损坏。为了缓解这些问题，开发了智能无功功率补偿技术，以提高电能质量并最大限度地减少能源浪费。

无功功率补偿概述

无功功率是在电能的产生和消耗之间振荡而不做任何有用功的功率分量。无功功率由感应负载产生，如 电机和变压器 ，它可能会导致电能质量问题，如电压波动、低功率因数和设备损坏。

无功功率补偿是调整电气系统中的无功功率以优化其性能的过程。无功功率补偿可以通过使用电容器、电抗器或有源电力电子设备来实现。电容器通常用于无功功率补偿，因为它们具有成本效益且易于安装。

基本无功功率补偿技术

基本的无功功率补偿技术包括电容器、电抗器和同步电机。每种方法都有自己的优点和缺点，它们都被广泛应用于各个行业。

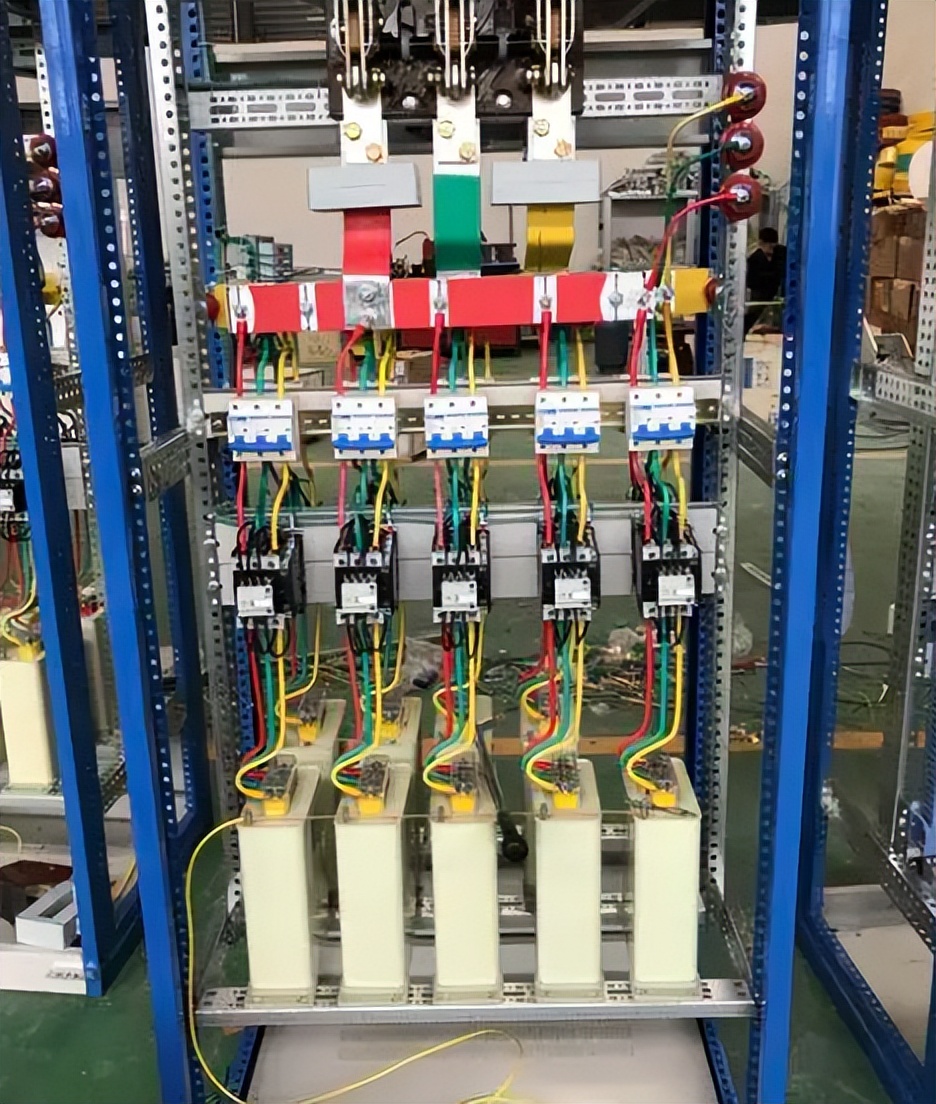

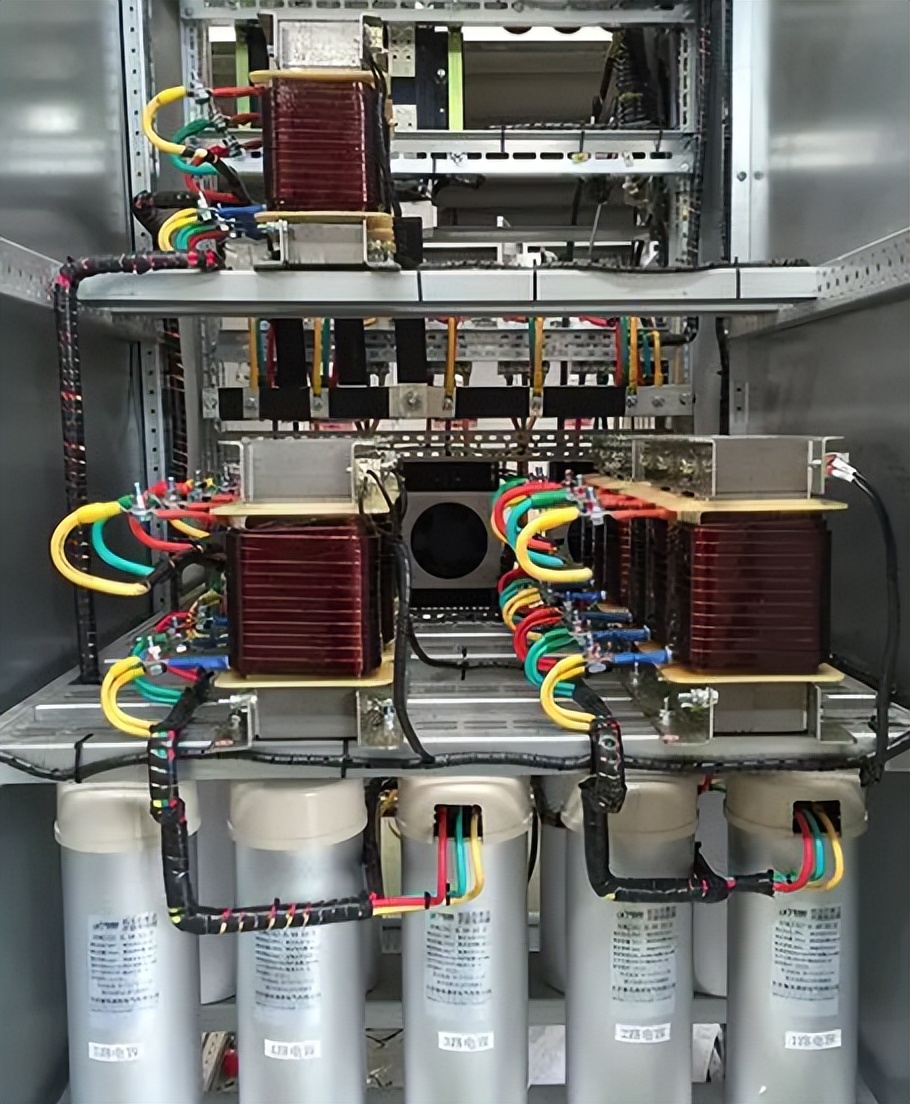

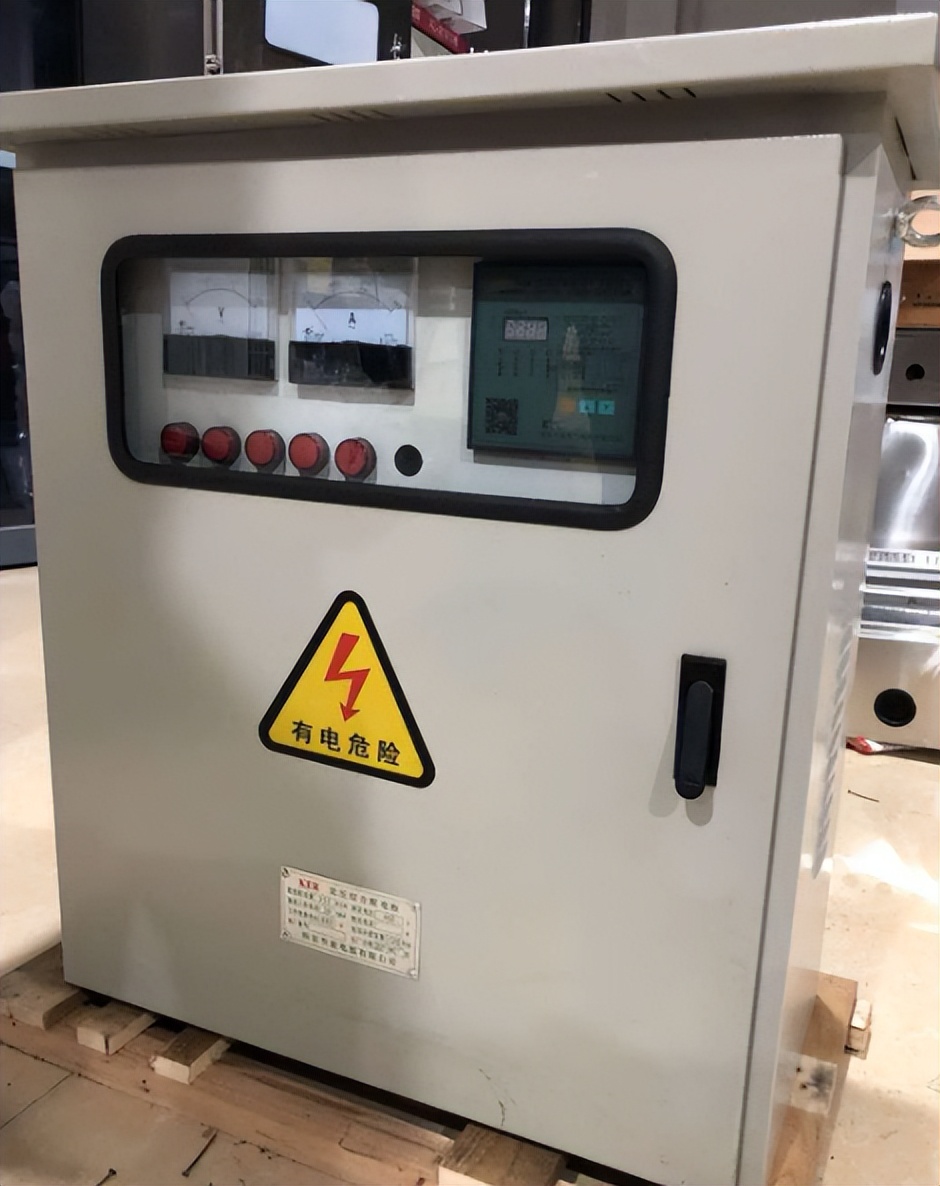

电容器组是最简单和最常用的无功功率补偿技术。 它们通过提供无功功率来补偿系统中的感应无功功率，从而提高功率因数并减少线路损耗。 电容器组可以安装在客户的场所或变电站。

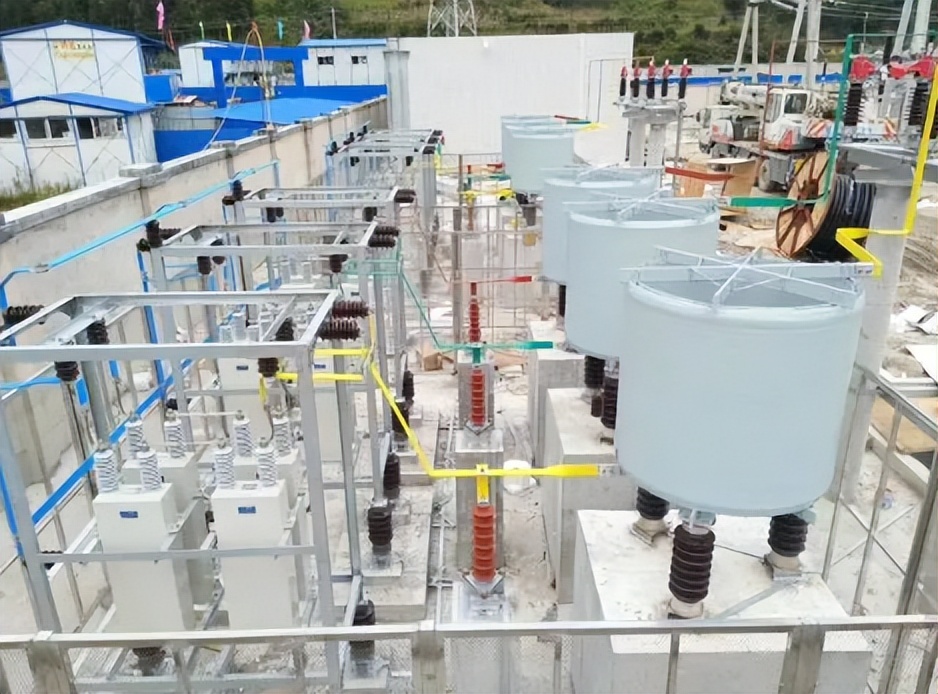

电抗器组通过对抗系统中的无功功率流来工作，从而减少电压波动并提高功率因数。电抗器通常用于长输电线，以补偿线路的感抗，这可能会导致电压下降和功率损失。

同步电机通过向系统提供恒定的无功功率源来工作。它们主要用于具有高电机负载的大型工业工厂。同步电机可以提高功率因数并减少线路损耗，但它们价格昂贵，需要复杂的控制系统。

智能无功补偿技术

智能无功补偿是指使用先进的控制算法和智能设备来优化无功补偿系统的性能。智能无功功率补偿技术的主要类型有：

静止无功补偿器（SVC）是一种可以为系统提供电容和电感无功功率的设备。SVC使用先进的控制算法和实时测量来调整无功功率输出，以满足系统要求。SVC可以提高功率因数，降低线路损耗，增强电力系统的稳定性。

静态同步补偿器（STATCOM）是一种由直流电容器、逆变器和变压器组成的设备。STATCOM可以为系统提供电容性和电感性无功功率，并且可以对其进行控制，以对不断变化的系统条件提供快速响应。STATCOM在缓解电压波动和改善电能质量方面非常有效。

动态电压恢复器（DVR）是一种可以补偿系统中电压骤降和浪涌的设备。DVR使用高速开关和先进的控制算法来实时检测和校正电压扰动。 DVR可以改善电能质量，减少敏感工业过程中的停机时间。

有源电力滤波器（APF）是一种可以补偿系统谐波失真的装置。有源电力滤波器采用先进的控制算法和快速开关电力电子设备来实时检测和消除谐波电流。有源电力滤波器可以改善电能质量，减少设备损坏，降低生产成本。

智能无功补偿技术的应用

智能无功功率补偿技术已广泛应用于各种工业应用中。

数据中心需要高质量的电源来确保不间断的运行。智能无功功率补偿技术，如SVC、STATCOM和APF， 用于改善电能质量，减少能源浪费，并保护敏感设备免受电压波动的影响。

风电场产生大量的无功功率，这可能会导致电能质量问题并增加能源成本。智能无功功率补偿技术，如STATCOM和SVC，用于缓解这些问题并提高风力涡轮发电机的效率。

石油和天然气行业要求高水平的电能质量，以确保设备的安全性和可靠性。智能无功功率补偿技术，如DVR和APF，用于缓解电压骤降、谐波和其他可能导致设备损坏或生产中断的电能质量问题。

制造业严重依赖电力来操作设备， 任何电力质量问题都会极大地影响生产效率和成本。 智能无功功率补偿技术，如SVC和APF，用于提高电气系统的性能，减少停机时间，并最大限度地减少能源浪费。

智能无功补偿技术已成为现代电力系统的重要组成部分。它们改善了电能质量，减少了能源浪费，并保护敏感设备免受电压波动和其他电能质量问题的影响。基本的无功功率补偿技术，如电容器、电抗器和同步电机，已被广泛应用于各个行业，但在控制和有效性方面存在一些局限性。智能无功补偿技术，如SVC、STATCOM、DVR和APFs，使用先进的控制算法和智能设备来提供更有效的无功补偿。这些技术越来越多地被各种行业采用，以提高电气系统的性能和可靠性。

智能无功补偿技术在电力自动化中的优势

在电力自动化中使用智能无功补偿技术最显著的优点之一是提高电能质量。智能补偿系统可以比传统系统更快地检测和响应电能质量的变化。这有助于将电压保持在最佳范围内，减少电压波动，提高电气系统的稳定性和效率。

智能无功功率补偿技术通过减少无功功率造成的不必要的功率损失来提高能源效率。它通过根据实际用电量精确补偿无功功率来实现这一点，从而消除了对效率较低的固定电容器的需求。这降低了能源消耗，并为最终用户节省了成本。

与固定电容器系统相比，智能无功功率补偿技术需要最少的维护，从而节省成本。此外，由于系统效率的提高，进一步节省了能源消耗成本。 这些节省对公用事业和消费者都有好处， 最终使其成为一种具有经济吸引力的解决方案。

利用智能无功功率补偿技术，系统的稳定性得到增强，因为补偿可以快速适应需求的变化。通过动态平衡无功功率，系统稳定性显著提高，降低了电压波动导致的故障或设备损坏的风险。

智能无功功率补偿技术提供了先进的控制和监控功能，从而简化了系统操作员的任务。这允许基于诸如电压、电流、功率因数校正和谐波消除之类的关键变量的实时测量来更好地调整补偿系统参数。

实施智能无功补偿技术面临的挑战：

尽管有许多优点，但智能无功功率补偿技术的实施可能面临几个挑战：

实施智能无功功率补偿技术的初始投资可能很高。然而，改善电能质量和能源效率的长期效益超过了这些成本。

与传统的固定电容器系统相比，智能无功功率补偿系统需要更高程度的技术专业知识来设计和维护。可能需要额外的培训和支持才能有效地操作这些系统。

由于生产智能无功功率补偿系统中使用的组件的设备和制造商种类繁多，可能会出现兼容性问题。然而，这个问题可以通过适当规划和采购兼容组件来解决。

克服实施智能无功补偿技术挑战的解决方案：

进行成本效益分析将有助于公用事业公司确定采用智能无功补偿技术是否具有经济意义，同时确定可以实现成本节约的潜在领域。

为技术人员提供培训、能力建设和支持，有助于克服智能无功补偿系统安装、运行和维护过程中的技术复杂性问题。

实施标准协议和兼容性措施可以帮助解决组件之间的兼容性问题。

从信誉良好且兼容的制造商处采购和实施组件和系统有助于避免兼容性问题，并确保智能无功补偿技术的有效实施。

案例研究：

在《国际电力与能源系统杂志》上发表的一项案例研究中，位于突尼斯的一家数据中心实施了SVC系统，以提高其电能质量。SVC系统的安装有助于稳定电压，降低谐波失真水平，并将功率因数从0.93提高到0.99。因此，数据中心能够降低电力成本并最大限度地减少停机时间。

施耐德电气进行的另一项案例研究考察了新加坡的一个数据中心，该数据中心使用STATCOM系统来改善其电能质量。STATCOM系统为数据中心提供了快速无功补偿，从而显著改善了电能质量。该系统将功率因数从0.94提高到0.99，并将总谐波失真从3%降低到1%以下。STATCOM系统的安装有助于数据中心实现更好的能源效率，减少停机时间，并提高其整体可靠性。

在ABB发表的一项案例研究中，在爱尔兰的一个风电场安装了STATCOM系统，以缓解无功功率失衡引起的电压波动。STATCOM系统的安装显著改善了风电场的电能质量，从而提高了能源效率，降低了能源成本，提高了可靠性。

西门子进行的另一个案例研究考察了位于瑞典的一个风电场，该风电场使用SVC系统来改善其电能质量。 SVC系统的安装有助于调节电压并减少功率损耗，从而提高能源效率并显著节约成本。

在ABB发表的一项案例研究中，在澳大利亚的一家天然气处理厂安装了DVR系统，以缓解电力系统扰动引起的电压骤降。DVR系统提供了快速准确的电压调节，从而改善了电能质量，提高了工厂设备的可靠性。

施耐德电气（Schneider Electric）进行的另一个案例研究考察了位于中东的一家石化厂，该厂使用APF系统来缓解非线性负载引起的谐波失真。APF系统的安装有助于将谐波失真水平从15%降低到3%以下，从而改善了电能质量，提高了工厂设备的生产率。

制造业严重依赖电力来操作设备，任何电力质量问题都会极大地影响生产效率和成本。智能无功功率补偿技术， 如SVC和APF，用于提高电气系统的性能，减少停机时间，最大限度地减少能源浪费。

在伊顿发表的一项案例研究中，位于澳大利亚的一家钢铁厂安装了SVC系统，以提高电能质量并减少能源浪费。SVC系统的安装有助于将总谐波失真水平从23%降低到5%以下，从而显著改善了电能质量和能源效率。

ABB进行的另一项案例研究考察了位于新加坡的一家半导体制造厂，该厂使用有源电力滤波器系统来缓解高密度电力电子负载引起的谐波失真。APF系统的安装有助于将谐波失真水平从8%降低到2%以下，从而改善了电能质量，提高了工厂设备的可靠性。

笔者观点：

智能无功补偿技术已成为现代电力系统的重要组成部分。它们改善了电能质量，减少了能源浪费，并保护敏感设备免受电压波动和其他电能质量问题的影响。这些技术在不同行业的实施证明了它们在提高电力系统性能和提高设备可靠性方面的有效性。随着对清洁、可靠和高效电力的需求持续增长，智能无功补偿技术的使用预计将在未来变得更加广泛。

参考文献：

1.Advanced Power Electronics Converters: PWM Converters Processing AC Voltages by Fang Lin Luo and Hong Ye.

2.Reactive Power Control in Electric Systems by Tajudeen Aregbesola.

3.Modern Solutions for Protection, Control and Monitoring of Electric Power Systems by Vladimír Křivda, Pavel Brandštetter, and Stanislav Mišák.

4.Power Quality Issues: Current Harmonics by Suresh Mikkili and Rajendra Kumar Gurram.

5.Active Power Line Conditioners: Design, Simulation and Implementation for Improving Power Quality by Patricio Salmerón Revuelta and Santiago Silvestre Bergés
